SPR4500 - Grenuttag PHILIPS - Gratis bruksanvisning och manual

BRUKSANVISNING SPR4500 PHILIPS

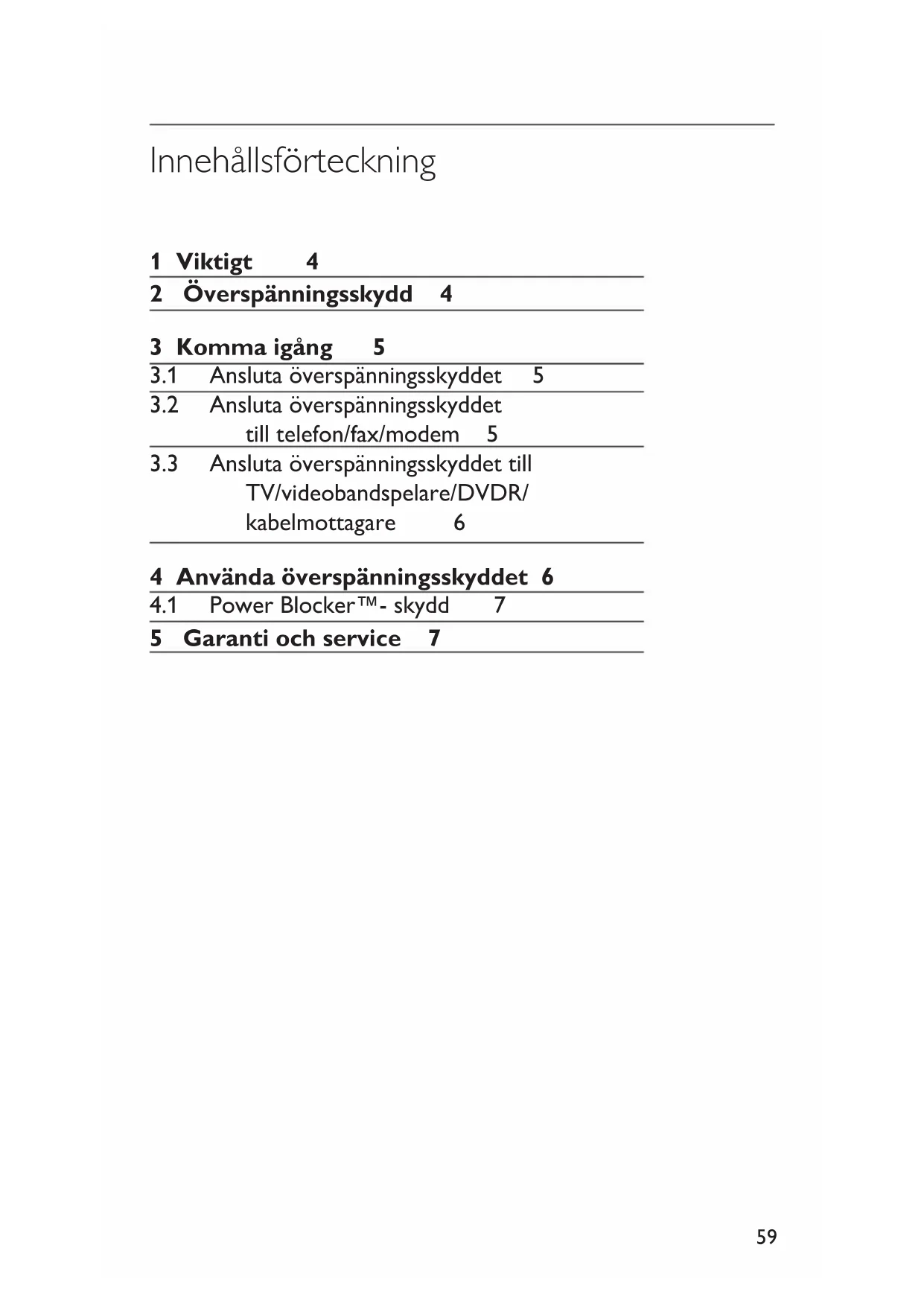

Innehållsförteckning

1 Viktigt 4

2 Överspänningsskydd 4

3 Komma igång 5

3.1 Ansluta överspänningsskyddet 5

3.2 Ansluta överspänningsskyddet till telefon/fax/modem 5

3.3 Ansluta överspänningsskyddet till TV/videobandspelare/DVDR/kabelmottagare 6

4 Använda överspänningsskyddet 6

4.1 Power Blocker ^TM - skydd 7

5 Garanti och service 7

1 Viktigt

Läs användarhandboken innan du använder överspänningsskyddet. Den innehåller viktig information och kommentarer om användning av överspänningsskyddet.

© 2007 Koninklijke Philips Electronics N.V. Med ensamrätt. Reproduktion av hela handboken eller delar av den är förbjuden utan skriftligt tillständ från copyrightinnehavaren. Varumärkena tillhör Koninklijke Philips Electronics N.V. eller respektive ägare.

Varningar

• Utsätt inte produkten för regn eller vatten
• Utsätt inte produkten för solljus så förhindrar du att den överhettas.
• Demontera eller reparera inte produkten.

Kassera förpackningen på en lokal återvinningsstation.

Bruksanvisning, "konsumentinformation"

Produkten har utvecklats och tillverkats av högkvalitativa material och komponenter som går att återvinna och återanvända. När den här symbolen med en överkryssad papperskorg visas på produkten innebär det att produkten omfattas av det europeiska direktivet 2002/96/EG.

Ta reda på var du kan hitta närmaste återvinningsstation för elektriska och elektroniska produkter.

Handla enligt lokala regler och släng inte gamla produkter i hushållssoporna. Rätt kassering av gamla produkter hjälper till att förhindra potentiellt negativa konsekvenser för miljön och mänsklig hälsa.

2 Överspän- ningsskydd

Grattis till köpet och välkommen till Philips!

Om du vill dra fullständig nytta av den support som Philips erbjuder registrerar du produkten på:

www.philips.com/welcome.

Överspänningsskyddet har utformats för att skydda ansluten utrustning mot elektriska skador. Philips erbjuder ett fullständigt sortiment av överspänningsskydd för att skydda din hemelektronik och dina datorsystem.

Viktiga produktuppgifter

Överspänningsskyddet kan vara utrustat med någon av följande funktioner.

Power Blocker™-skydd

Stänger av strömmen till nätuttag vid överspänning som slår ut skyddet.

Halvledarskydd för telefon/fax/modem

Ger maximalt skydd mot överspänning i vanliga "uppringda" telefontjänster med två ledningar.

Skydd för telefonlinjedelare

Delar den inkommande telefonlinjen i två utgångar, så att telefonen och modemet skyddas.

Skydd för koaxialkabel

Ger maximalt skydd mot överspänning i vanliga koaxial-/bredbandsledningar.

Lysdiodsindikator för att visa att skyddet fungerar

Informerar dig om överspänningsskyddets status.

3 Komma igång

I det här avsnittet får du hjälp med förstagångsinstallationen av överspänningsskyddet.

3.1 Ansluta

överspänningsskyddet

Varning

Läs noggrant säkerhetsföreskrifterna i avsnitt 1 Viktigt innan du ansluter överspänningsskyddet.

Var försiktig:

Använd inte förlängningssladdar, adaptrar, andra jordkablar eller elektriska anslutningar tillsammans med överspänningsskyddet. Om du gör det upphör alla Philips-garantier att gälla.

Ansluta överspänningsskyddet:

1. Sätt i strömsladden i ett jordat uttag.
2. Sätt i komponentens strömsladdar direkt i överspänningsskyddet.

3.2 Ansluta

överspänningsskyddet till telefon/fax/modem

Överspänningsskyddet kan ge halvledarskydd för telefon/fax/modem. Det innebär att du måste ansluta telefonen/faxen/modemet till de skyddade uttagen på överspänningsskyddet och inte direkt till vägguttaget.

Philips överspänningsskydd med telefonskydd är utformade för att erbjuda maximalt skydd mot överspänning i telefoner med två linjer eller uppringningsanslutning. Andra kommunikationsnätverk som använder modulära uttag kanske inte drar nytta av det här skyddet.

Var försiktig:

Överspänningsskyddets telefonfunktion kanske inte kan användas om det installeras på fel sätt.

Var försiktig:

Om du inte lyckas ansluta skyddet för telefon/fax/modem täcks den anslutna utrustningen inte av Philips garanti för ansluten utrustning. De flesta modemskador kan undvikas om du tar dig tid att ansluta skyddet för telefon/fax/modem.

Ansluta skyddet för telefon/fax/modem:

1. Anslut telefon-/fax-/modemledningen från vägguttaget till ingången på överspänningsskyddet.
2. Anslut en telefonsladd till utgången på överspänningsskyddet.
3. Anslut den andra änden av telefonsladden till telefon-/fax-/modemuttaget på den enhet du vill skydda.

Obs!

Om du ska hävda skada enligt Philips garanti för ansluten utrustning som ett resultat av telefonledningstransienter måste utrustningen vara ordentligt ansluten till ett Philips-överspänningsskydd som ger skydd för telefonledningar, och din telefonutrustning måste inkludera en korrekt installerad och fungerande enhet för "primärt skydd" på servicenivå. (Sådana enheter läggs vanligen till när telefonledningen installeras.)

Överspänningsskyddet kanske har ett skydd för telefonlinjedelare. Det delar en inkommande telefonlinje i två utgångar så att du kan ansluta både en telefon och ett modem eller en fax. Även om du inte kan använda båda enheterna samtidigt är båda skyddade.

Följ proceduren ovan när du ska ansluta skyddet för telefonlinjedelare.

3.3 Ansluta överspänningsskyddet till TV/videobandspelare/DVDR/kabelmottagare

Överspänningsskyddet kan ge koaxialkabelskydd för telefon/fax/modem. Det innebär att du måste ansluta din TV/ videobandspelare/DVDR/kabelmottagare till de skyddade uttagen på överspänningsskyddet och inte direkt till vägguttaget. Philips överspänningsskydd med koaxialskydd är utformade för att ge maximalt skydd mot överspänning för vanliga koaxial-/bredbandsledningar. Andra kommunikationsnätverk, som antenner och parabolantenner som använder koaxialanslutningar, kanske inte drar nytta av skyddet.

Var försiktig:

Produktens koaxialfunktion kanske inte kan användas om den installeras på fel sätt.

Var försiktig:

Om du inte lyckas ansluta koaxialkabelskyddet täcks den anslutna utrustningen inte av Philips garanti för ansluten utrustning. De flesta skador på TV/videobandspelare/DVDR/kabelmottagare kan förhindras om du tar dig tid att ansluta koaxialkabelskyddet.

Ansluta koaxialkabelskyddet:

1. Anslut den inkommande kabel-/bredbandsledningen till koaxialingången på överspänningsskyddet.
2. Anslut en koaxialkabel till koaxialutgången på överspänningsskyddet.
3. Anslut den andra änden av koaxialkabeln till koaxialingången på den enhet du vill skydda.

Obs!

Om du ska hävda skada enligt Philips garanti för ansluten utrustning som ett resultat av koaxialledningstransienter måste utrustningen vara ordentligt ansluten till ett Philips-överspänningsskydd som ger koaxialledningsskydd.

4 Använda över- spänningsskyddet

Ta reda på hur du använder överspänningsskyddet.

Liksom alla överspänningsskydd har den här produkten en begränsad livslängd. Även i normala fall, och om inga fel uppstår, har överspänningsskyddet en begränsad livslängd beroende på när kapaciteten för komponenterna som ger överspänningsskydd överskrids och upphör att ge skydd mot överspänning och spänningstoppar.

Överspänningsskyddet har ett internt skydd som kopplar bort överspänningsskyddskomponenten när den har uppnätt sin livslängd, men som fortfarande ger ström till den anslutna utrustningen, dock endast som ett grenuttag. När det inträffar måste du byta ut överspänningsskyddet för att återställa skyddet för den anslutna utrustningen.

Överspänningsskyddet har en indikatorlampa som visar dess effektivitet. Indikatorlampan som visar att skyddet fungerar visar ON när överspänningsskyddets kretsar fungerar ordentligt. Om lampan är släckt innebär det att överspänningsskyddet har uppnått sin kapacitet och inte längre kan skydda mot överspänning.

Överspänningsskyddet kan även ha en indikatorlampa för jordning som visar att vägguttaget är korrekt anslutet.

Var försiktig:

Vanliga överspänningsskydd är inte utformade för att skydda mot långa perioder med låg spänning. Långa perioder med låg spänning kan orsaka skador på viss ansluten utrustning.

4.1 Power Blocker ^TM - skydd

Överspänningsskyddet kan ha Power Blocker™-skydd, en teknik som gör att överspänningsskyddet automatiskt offrar sig självt för att rädda utrustningen som det är anslutet till. Den här speciella kretsen stänger av all ström till nätuttag vid överspänning som slår ut skyddet.

När det inträffar gör överspänningsskyddet så att ingen ström kan passera. Skyddslampan är släckt, vilket visar att överspänningsskyddet har utfört sin uppgift – att skydda din anslutna utrustning. Du måste byta ut överspänningsskyddet mot en ny enhet för att återställa skyddet till utrustningen.

Obs!

Utrustning som är ansluten till överspänningsskydd med Power Blocker™-skydd har ytterligare skydd om utrustningen blir skadad av ett blixtnedslag. Inga överspänningsskydd skyddar helt mot ett direkt blixtnedslag. Överspänningsskyddet blir skadat när det utför sin uppgift och du måste ersätta den skadade enheten med en ny.

5 Garanti och service

Philips, Inc. ("Philips") tillhandahåller en av eller båda de följande garantierna (begränsad garanti för överspänningsskydd och begränsad garanti för ansluten utrustning) till ursprungskunden som köpt ett överspänningsskydd av varumärket Philips.

Villkor för garantierna

Garantierna gäller endast köpare av överspänningsskydd för privat användning eller användning i hemmet, inte för kommersiell, institutionell eller industriell användning. Dessa garantier gäller endast i Europa.

DESSA GARANTIER GÄLLER ISTÄLLET FÖR ALLA ÖVRIGA GARANTIER. ALLA UNDERFÖRSTÄDDA GARANTIER, INKLUSIVE, MEN INTE BEGRÄNSAT TILL, DE UNDERFÖRSTÄDDA GARANTIERNA OM SÄLJBARHET OCH LÄMPLIGHET FÖR ETT VISST SYFTE, ÄR BEGRÄNSADE TILL DEN HÄR GARANTINS GILTIGHETSTID.

FÖRUTOM VAD SOM ANGES I DEN BEGRÄNSADE GARANTIN FÖR ANSLUTEN UTRUSTNING (OM TILLÄMPLIGT) SKA PHILIPS UNDER INGA OMSTÄNDIGHETER ANSVARA FÖR NÅGRA DIREKTA SKADOR, INDIREKTA SKADOR, OAVSIKTLIGA SKADOR, SÄRSKILDA SKADOR, FÖLJD-SKADOR ELLER FLERFALDIGA SKADOR* SOM ORSAKAS AV ANVÄNDNING AV ÖVERSPÄNNINGSSKYDDET FRÅN PHILIPS.

Begränsad (produkt)garanti för överspänningsskydd

Philips garanterar ursprungskunden att varje överspänningsskydd är fritt från defekter avseende material och utförande vid normal användning under dess livslängd, vilket innebär att överspänningsskyddet har överskridit sin kapacitet att skydda mot överspänning och spänningstoppar. Indikatorlampan som visar att skyddet fungerar är inte längre tänd när kapaciteten har överskridits.

Garantin täcker inte skador (a) som beror på en händelse (enligt definitionen nedan); (b) som beror på en olycka; (c) som beror på användning av delar som inte tillverkats eller sålts av Philips; eller (d) som beror på att överspänningsskyddet har modifierats. Om överspänningsskyddet har reparerats eller modifierats av en verkstad som inte auktoriserats av Philips täcks inte eventuella problem som kan uppstå av garantin.

För att göra en garantibegäran måste kunden kontakta Philips kundtjänstavdelning (se tabel- len nedan) och lämna en fullständig beskrivning av skadan. Kundtjänstavdelningen ger kunden ett returnummer. Philips avgör efter eget gottfinnande om kunden ska skicka det skadade överspänningsskyddet till Philips eller till en oberoende verkstad. Om Philips begär det måste kunden, på egen bekostnad, skicka det skadade överspänningsskyddet tillsammans med en kopia på inköpskvittot till den angivna platsen i ett säkert emballage (för att förhindra ytterligare skador) med returnumret synligt på utsidan av emballaget, och bifoga en fullständig skriftlig beskrivning av problemet samt kundens namn, adress och telefonnummer på dagtid. Philips förbehåller sig också rätten att undersöka platsen där skadan inträffade.

Om överspänningsskyddet täcks av den begränsade garantin för överspänningsskydd kommer Philips att, efter eget gottfinnande och utan kostnad för kunden, reparera eller byta ut de defekta delarna i överspänningsskyddet, eller byta ut hela överspänningsskyddet.

Begränsad garanti för ansluten utrustning

Philips garanterar ursprungskunden att företaget, efter eget gottfinnande, kommer att reparera eller byta ut all utrustning som är ordentligt ansluten via ett överspänningsskydd från Philips till ett korrekt anslutet eluttag med skyddsjordning och telefon-/koaxialledningar, som skadats av blixtnedslag eller andra strömtransienter, eller av tillfällig (mindre än 1 ms) överspänning eller spänningstoppar (en "händelse") om (a) överspänningsskyddet inte fungerade ordentligt och inte skyddade utrustningen eftersom det hade defekter avseende montering, material eller utförande, vilket gjorde att det inte fungerade enligt specifikationerna; (b) överspänningsskyddet visar tydliga tecken på skada; och (c) skadan uppstod på grund av händelsen.

Den här garantin täcker inte (a) skador som orsakats av översvämning, erosion eller jordbävning; blixtnedslag i produkter med Power Blocker™-teknik exkluderas här; (b) skador som orsakats av långa perioder med låg spänning, eller störning på grund av låg spänning, inklusive elransonering, spänningsfall eller strömavbrott; (c) skador orsakade av krig, vandalism, stöld, normalt slitage, uttömning, ålder, onormal hantering eller användning eller missbruk (d) skada på grund av icke godkänd modifiering eller ändring av program eller systemutrustning; eller (e) skada på utrustning som inte var direkt ansluten till överspänningsskyddet när händelsen inträffade.

Garantin gäller under överspänningsskyddets livslängd, vilket innebär tills överspänningsskyddet har överskridit sin kapacitet att skydda mot överspänning och spänningstoppar. Indikatorlampan som visar att skyddet fungerar är inte längre tänd när kapaciteten har överskridits.

Överspänningsskyddets kapacitet överskrids efter en händelse.

Den här garantin är begränsad till förluster som inte täcks av en garanti från tillverkaren av den anslutna utrustningen eller av konsumentens hemförsäkring eller hyresvärdens försäkring. Konsumenten samtycker till att först söka ersättning från någon sådan garanti eller policy, och inte söka dubbel ersättning från Philips. Konsumenten samtycker till att tillhandahålla försäkringsinformation till Philips, om man begär det; och när en begäran har fastställts förbehåller sig Philips, om tillämpligt, rätten till subrogation enligt eventuell befintlig garanti från tillverkaren av den anslutna utrustningen eller enligt eventuella befintliga försäkringar som den person som gör anspråket kan ha.

Den här garantin är begränsad till överspänningsskydd som enligt förpackningen har en tillhörande garanti för ansluten utrustning. Om överspänningsskyddet repareras eller modifieras av en verkstad som inte har auktoriserats av Philips täcker inte den här garantin eventuella problem som kan uppstå.

Överspänningsskyddet från Philips måste vara anslutet till ett jordat uttag. All ansluten utrustning måste anslutas direkt till överspänningsskyddet. Användning av förlängningssladdar, adaptrar, andra jordningskablar eller elektriska anslutningar tillsammans med ett överspänningsskydd från Philips gör att alla Philips-garantier upphör att gälla. Alla sladdar som går in i produkten, inklusive telefon- och koaxialledningar, måste ledas genom ett överspänningsskydd från Philips.

Om du ska hävda skada som ett resultat av telefonledningstransienter måste utrustningen vara ordentligt ansluten till ett Philips-överspänningsskydd som ger skydd för telefonledningar (installationsanvisningar finns i bruksanvisningen), och din telefonutrustning måste inkludera en korrekt installerad och fungerande enhet för "primärt skydd" på servicenivå. (Sådana enheter läggs vanligen till när telefonledningen installeras.) Om du inte lyckas ansluta telefonledningsskyddet ordentligt täcks den anslutna utrustningen inte av garantin för ansluten utrustning.

Om du ska hävda skada som ett resultat av koaxialledningstransienter måste utrustningen vara ordentligt ansluten till ett Philips-överspänningsskydd som ger koaxialledningsskydd (installationsanvisningar finns i bruksanvisningen). Om du inte lyckas ansluta koaxialkabelskyddet ordentligt täcks den anslutna utrustningen inte av garantin för ansluten utrustning. För att göra en garantibegäran måste kunden kontakta Philips kundtjänstavdelning (se tabellen nedan) och lämna en fullständig beskrivning av skadan. Kundtjänstavdelningen ger kunden ett returnummer. Philips avgör efter eget gottfinnande om kunden ska skicka den skadade utrustningen och överspänningsskyddet till

Philips eller till en oberoende verkstad. Om Philips begär det måste kunden, på egen bekostnad, skicka den skadade utrustningen och överspänningsskyddet tillsammans med en kopia på inköpskvittot till den angivna platsen i ett säkert emballage (för att förhindra ytterligare skador) med returnumret synligt på utsidan av emballaget, och bifoga en fullständig skriftlig beskrivning av problemet samt kundens namn, adress och telefonnummer på dagtid. Philips förbehåller sig också rätten att undersöka platsen där skadan inträffade.

Om överspänningsskyddet täcks av den begränsade garantin för överspänningsskydd, som diskuteras ovan, kommer Philips antingen att reparera eller byta ut överspänningsskyddet. Om Philips fastställer att den begränsade garantin för ansluten utrustning täcker den skadade utrustningen och att utrustningen skadats på grund av överspänningsskyddet som täcks av den begränsade garantin för överspänningsskydd, kommer Philips antingen att (a) godkänna reparation av den anslutna utrustningen till en kostnad upp till det maximala belopp som anges på överspänningsskyddets förpackning; (b) erbjuda konsumenten likvärdig utrustning som ersättning; eller (c) återbetala det aktuella marknadsvärdet för den skadade anslutna utrustningen till konsumenten. Om det är tillämpligt skickas utrusningen från Philips till konsumenten på Philips bekostnad.
