BRUKSANVISNING GSR 14 4 VEC FC2 BOSCH

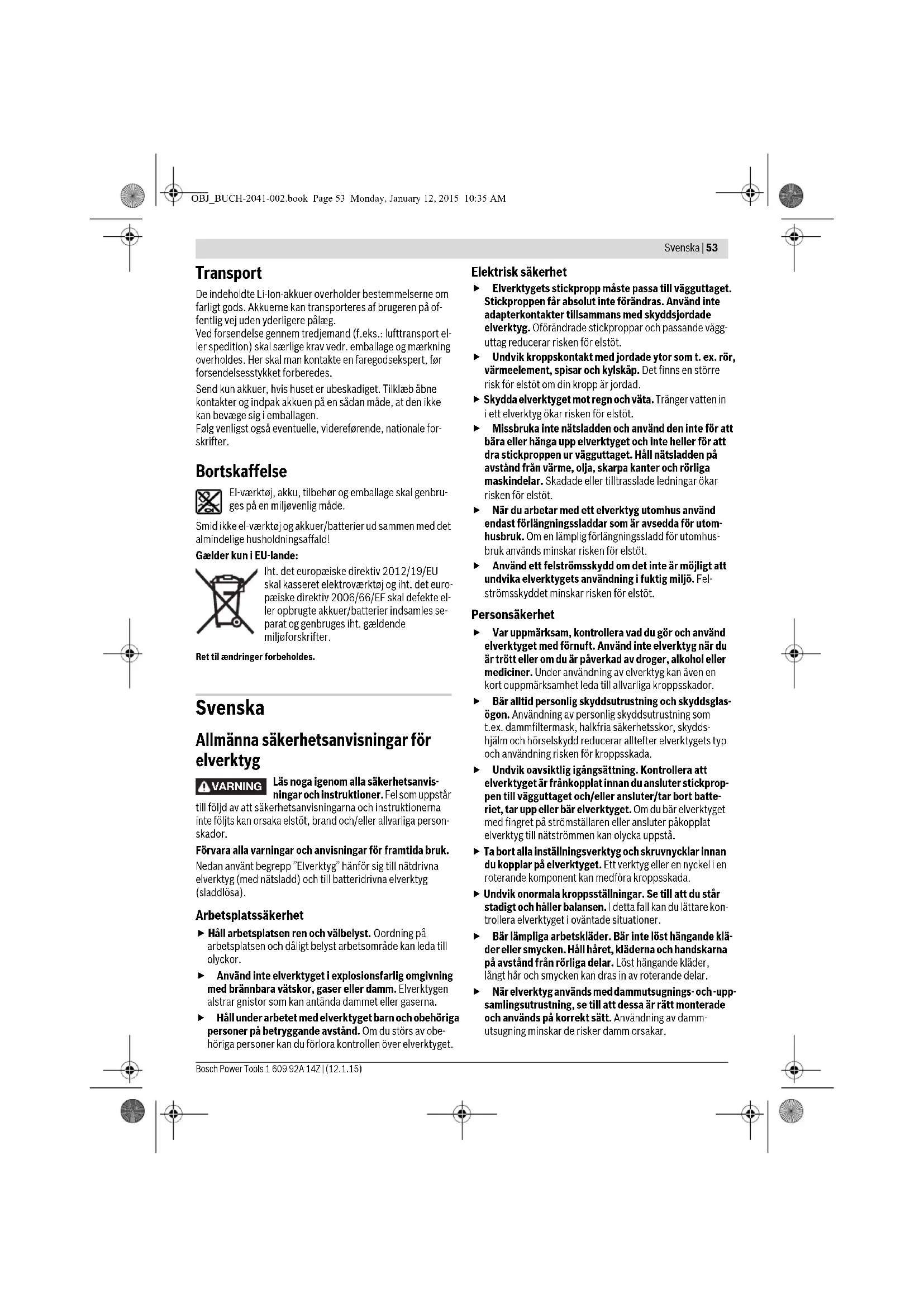

Montering/afmontering af farveclips 12 209 Montering/demontering af bitholder 13 209 Mekanisk gearvalg 14 209 Tænd/sluk 15 210 Akku-ladetilstand kontrolleres 16 210 Valg af tilbehør – 211 – 212 Handlingsmål Fig. Vær opmærksom på følgende Side OBJ_BUCH-2041-002.book Page 52 Monday, January 12, 2015 10:35 AMSvenska | 53 Bosch Power Tools 1 609 92A 14Z | (12.1.15) Transport De indeholdte Li-Ion-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på of- fentlig vej uden yderligere pålæg. Ved forsendelse gennem tredjemand (f.eks.: lufttransport el- ler spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes. Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen. Følg venligst også eventuelle, videreførende, nationale for- skrifter. Bortskaffelse El-værktøj, akku, tilbehør og emballage skal genbru- ges på en miljøvenlig måde. Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaffald! Gælder kun i EU-lande: Iht. det europæiske direktiv 2012/19/EU skal kasseret elektroværktøj og iht. det euro- pæiske direktiv 2006/66/EF skal defekte el- ler opbrugte akkuer/batterier indsamles se- parat og genbruges iht. gældende miljøforskrifter. Ret til ændringer forbeholdes. Svenska Allmänna säkerhetsanvisningar för elverktyg Läs noga igenom alla säkerhetsanvis- ningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga person- skador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). Arbetsplatssäkerhet Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obe- höriga personer kan du förlora kontrollen över elverktyget. Elektrisk säkerhet Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägg- uttag reducerar risken för elstöt. Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utom- husbruk. Om en lämplig förlängningssladd för utomhus- bruk används minskar risken för elstöt. Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Fel- strömsskyddet minskar risken för elstöt. Personsäkerhet Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. Bär alltid personlig skyddsutrustning och skyddsglas- ögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skydds- hjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickprop- pen till vägguttaget och/eller ansluter/tar bort batte- riet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kon- trollera elverktyget i oväntade situationer. Bär lämpliga arbetskläder. Bär inte löst hängande klä- der eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. När elverktyg används med dammutsugnings- och -upp- samlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av damm- utsugning minskar de risker damm orsakar. VARNING OBJ_BUCH-2041-002.book Page 53 Monday, January 12, 2015 10:35 AM54 | Svenska 1 609 92A 14Z | (12.1.15) Bosch Power Tools Korrekt användning och hantering av elverktyg Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. Dra stickproppen ur vägguttaget och/eller ta bort bat- teriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. Förvara elverktygen oåtkomliga för barn. Låt elverkty- get inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att kom- ponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. Omsorgsfull hantering och användning av sladd- lösa elverktyg Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand. Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kropps- skada och brand. Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand. Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med väts- kan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dess- utom läkare. Batterivätskan kan medföra hudirritation och brännskada. Service Låt endast kvalificerad fackpersonal reparera elverk- tyget och endast med originalreservdelar. Detta garan- terar att elverktygets säkerhet upprätthålls. Säkerhetsanvisningar för borr- maskiner och skruvdragare Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget eller skruven kan skada dolda elledningar. Kontakt med en spänningsförande ledning kan sätta elverktygets metallde- lar under spänning och leda till elstöt. Använd elverktyget med medlevererade stödhandtag. Risk finns för personskada om du förlorar kontrollen över elverktyget. Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distribu- tionsföretag. Kontakt med elledningar kan förorsaka brand och elstöt. En skadad gasledning kan leda till explo- sion. Borrning i vattenledning kan förorsaka sakskador. Slå genast ifrån elverktyget om insatsverktyget block- erar. Var förberedd på höga reaktionsmoment som kan orsaka bakslag. Insatsverktyget blockerar om: — elverktyget överbelastas eller — snedvrids i arbetsstycket. Håll stadigt tag i elverktyget. Vid idragning och urdrag- ning av skruvar kan kortvarigt höga reaktionsmoment upp- stå. Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säk- rare än med handen. Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget. Öppna inte batteriet. Detta kan leda till kortslutning. Skydda batteriet mot hög värme som t. ex. längre solbestrålning, eld, vatten och fukt. Explosionsrisk föreligger. I skadat eller felanvänt batteri kan ångor uppstå. Tillför friskluft och uppsök läkare vid åkommor. Ångorna kan leda till irritation i andningsvägarna. Använd batteriet endast för produkter från Bosch. På så sätt skyddas batteriet mot farlig överbelastning. Batteriet kan skadas av vassa föremål som t. ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet. Ytterligare säkerhets- och arbets- anvisningar Damm från material som t. ex. blyhaltig målning, vissa trädslag, mineraler och metall kan vara hälsovådliga och utlösa allergiska reaktioner, andningsvägssjukdo- mar och/eller cancer. Endast yrkesmän får bearbeta asbesthaltigt material. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i filterklass P2. Beakta de föreskrifter som i aktuellt land gäller för bearbe- tat material. OBJ_BUCH-2041-002.book Page 54 Monday, January 12, 2015 10:35 AMSvenska | 55 Bosch Power Tools 1 609 92A 14Z | (12.1.15) Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas. Innan åtgärder utförs på elverktyget (t. ex. underhåll, verktygsbyte osv) och för transport och lagring ställ riktningsomkopplaren i mittläge. Om strömställaren Till/Från oavsiktligt påverkas finns risk för kroppsskada. Batteriet levereras ofullständigt laddad. För full effekt ska batteriet före första användningen laddas upp i lad- daren. Läsa noga igenom laddarens bruksanvisning. Elverktyget ska vara frånkopplat när det förs mot skru- ven. Roterande insatsverktyg kan slira bort. Påverka växellägesomkopplaren endast på frånkopp- lat elverktyg. Skjut växellägesomkopplaren alltid mot stopp. I annat fall kan elverktyget skadas. För att spara energi, koppla på elverktyget endast när du vill använda det. Symboler Symbolerna nedan är viktiga för att kunna läsa och förstå bruksanvisningen. Lägg symbolerna och deras betydelse på minnet. Korrekt tolkning av symbolerna hjälper till att bättre och säkrare använda elverktyget. Symbol Betydelse GSR14,4V-EC FC2/GSR18V-EC FC2: Sladdlös borrskruvdragare gråmarkerat område: Handtag (isolerad greppyta) Produktnummer Läs noga igenom alla säkerhetsanvis- ningar och instruktioner Vid alla åtgärder på elverktyget ska bat- teriet tas bort Bär hörselskydd. Rörelseriktning Reaktionsriktning Borrning och skruvdragning Lågt varvtal Högt varvtal Inkoppling Urkoppling Höger-/vänstergång Batterikapacitet U Märkspänning

1 Tomgångsvarvtal (1a växeln)

2 Tomgångsvarvtal (2a växeln) M max. vridmoment enligt ISO 5393 Metall Trä Ø Borrdiameter max. Ømax. skruv-Ø Chuckens inspänningsområde Verktygsfäste Vikt enligt EPTA-Procedure 01/2003 Snäpper fast hörbart (flera gånger)

• Värdet är beroende av använt batteri

Ljudtrycksnivå K Onogrannhet

Totalt vibrationsemissionsvärde

Tillåten omgivningstemperatur vid ladd- ning

Tillåten omgivningstemperatur vid drift

och lagring (** Begränsad effekt vid temperaturer <0 °C) Rekommenderade batterier Rekommenderade laddare Symbol Betydelse OBJ_BUCH-2041-002.book Page 55 Monday, January 12, 2015 10:35 AM56 | Svenska 1 609 92A 14Z | (12.1.15) Bosch Power Tools Leveransen omfattar Sladdlös borrskruvdragare, snabbchuck (GFA FC2). Batteri, tillsatsverktyg och andra avbildade eller beskrivna till- behör tillhör inte standardleveransomfattningen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns. Ändamålsenlig användning Elverktyget är avsett för åtdragning och lossning av skruvar samt borrning i trä, metall och plast. Elverktyget kan användas tillsammans med ett vinkelborrhu- vud (GWA FC2), excenter (GEA FC2) (tillbehör) eller snabbchuck (GFA FC2) (ingår). Vinkelborrhuvud (GWA FC2), excenter (GEA FC2) och snabbchuck (GFA FC2) får endast användas tillsammans med de sladdlösa borrskruvdragarna GSR 14,4 V-EC FC2 och GSR 18 V-EC FC2. Anvisning: Vid inskruvning eller åtdragning av metriska skruvar med vin- kelborrhuvudet (GWA FC2) skall ett vridmoment förväljas. I annat fall kan utväxlingen skadas. Belysningen i detta elverktyg är avsett för att belysa verkty- gets direkta arbetsområde och är inte lämpligt för att lysa upp rum i bostaden. Tekniska data Produktens tekniska data hittar du i tabellen på sidan 203. Försäkran om överensstämmelse Vi intygar under ensamt ansvar att den produkt som beskrivs under ”Tekniska data” uppfyller alla gällande bestämmelser i direktiven 2009/125/EG (förordning 1194/2012), 2011/65/EU, 2004/108/EG, 2006/42/EG inklusive änd- ringar och stämmer överens med följande standarder: EN 60745-1, EN 60745-2-1, EN 60745-2-2. Teknisk tillverkningsdokumentation (2006/42/EG) fås från: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 12.01.2015 Buller-/vibrationsdata Produktens mätvärden hittar du i tabellen på sidan 203. Bullernivåvärde förmedlas enligt EN 60745-2-1. Totala vibrationsemissionsvärden a

(vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 60745. Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverk- tyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med olika tillbehör, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- nivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt. För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelast- ningen för den totala arbetsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. Montering och drift Tabellen nedan visar hur elverktyget monteras och används. Hanteringsanvisningarna framgår ur angiven bild. Alltefter använd- ning kan instruktionerna kombineras på olika sätt. Iaktta ovillkorligen säkerhetsanvisningarna. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Handlingsmål Figur Beakta Sida Borttagning av batteri 1 204 OBJ_BUCH-2041-002.book Page 56 Monday, January 12, 2015 10:35 AMSvenska | 57 Bosch Power Tools 1 609 92A 14Z | (12.1.15) Insättning av batteri 2 204 Montering av insatsverktyg 3 204 Inställning av rotationsriktning 4 205 Förval av vridmoment 5 205 Förval av vridmoment (endast vid vinkelborr- huvud GWA FC2)

Välj borrläge 7 206 Montera snabbchuck (GFA FC2) eller excenter (GEA FC2) eller vinkelborrhuvud (GWA FC2)

Montera insatsverktyget i snabbchucken (GFA FC2), excentern (GEA FC2) eller vinkel- borrhuvudet (GWA FC2)

Ändra fästposition (GEA FC2)

Ändra fästposition (GWA FC2)
