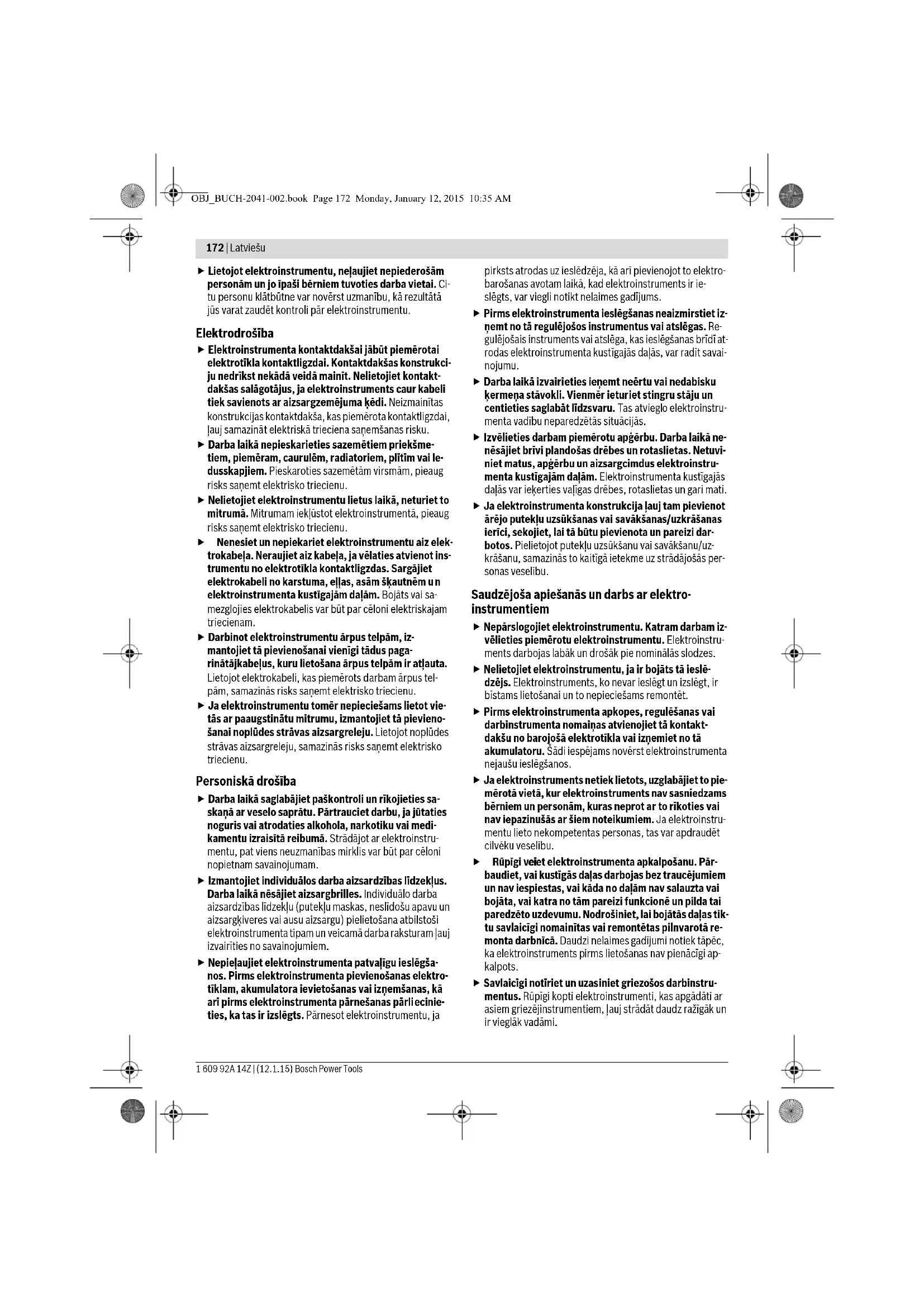

elektroinstru menta kustīgajām daļām. Bojāts vai sa- mezglojies elektrokabelis var būt par cēloni elektriskajam triecienam. Darbinot elektroinstrumentu ārpus telpām, iz- mantojiet tā pievienošanai vienīgi tādus paga- rinātājkabeļus, kuru lietošana ārpus telpām ir atļauta. Lietojot elektrokabeli, kas piemērots darbam ārpus tel- pām, samazinās risks saņemt elektrisko triecienu. Ja elektroinstrumentu tomēr nepieciešams lietot vie- tās ar paaugstinātu mitrumu, izmantojiet tā pievieno- šanai noplūdes strāvas aizsargreleju. Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu. Personiskā drošība Darba laikā saglabājiet paškontroli un rīkojieties sa- skaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai atrodaties alkohola, narkotiku vai medi- kamentu izraisītā reibumā. Strādājot ar elektroinstru- mentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam. Izmantojiet individuālos darba aizsardzības līdzekļus. Darba laikā nēsājiet aizsargbrilles. Individuālo darba aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) pielietošana atbilstoši elektroinstrumenta tipam un veicamā darba raksturam ļauj izvairīties no savainojumiem. Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgša- nos. Pirms elektroinstrumenta pievienošanas elektro- tīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārli ecinie- ties, ka ta s ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektro- barošanas avotam laikā, kad elektroinstruments ir ie- slēgts, var viegli notikt nelaimes gadījums. Pirms elektroinstrumenta ieslēgšanas neaizmirstiet iz- ņemt no tā regulējošos instrumentus vai atslēgas. Re- gulējošais instruments vai atslēga, kas ieslēgšanas brīdī at- rodas elektroinstrumenta kustīgajās daļās, var radīt savai- nojumu. Darba laikā izvairieties ieņemt neērtu vai nedabisku ķermeņa stāvokli. Vienmēr ieturiet stingru stāju un centieties saglabāt līdzsvaru. Tas atvieglo elektroinstru- menta vadību neparedzētās situācijās. Izvēlieties darbam piemērotu apģērbu. Darba laikā ne- nēsājiet brīvi plando šas drēb es un rotaslietas. Netuvi- niet matus, apģērbu un aizsargcimdus elektroinstru- menta kustīgajām daļām. Elektroinstrumenta kustīgajās daļās var ieķerties vaļīgas drēbes, rotaslietas un gari mati. Ja elektroinstrumenta konstrukcija ļauj tam pievienot ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas ierīci, sekojiet, lai tā būtu pievienota un pareizi dar- botos. Pielietojot putekļu uzsūkšanu vai savākšanu/uz- krāšanu, samazinās to kaitīgā ietekme uz strādājošās per- sonas veselību. Saudzējoša apiešanās un darbs ar elektro- instrumentiem Nepārslogojiet elektroinstrumentu. Katram darbam iz- vēlieties piemērotu elektroinstrumentu. Elektroinstru- ments darbojas labāk un drošāk pie nominālās slodzes. Nelietojiet elektroinstrumentu, ja ir bojāts tā ieslē- dzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt. Pirms elektroinstrumenta apkopes, regulēšanas vai darbinstrumenta nomaiņas atvienojiet tā kontakt- dakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos. Ja elektroinstruments netiek lietots, uzglabājiet to pie- mērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstru- mentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību. Rūpīgi vei ciet elektroinstrumenta apkalpošanu. Pār- baudiet, vai kus tīgās daļas darbojas bez traucējumiem un nav iespiestas, vai kāda no daļām nav salauzta vai bojāta, vai katra no tām pareizi funkcionē un pilda tai paredzēto uzdevumu. Nodrošiniet, lai bojātās daļas tik- tu savlaicīgi nomainītas vai remontētas pilnvarotā re- monta darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi ap- kalpots. Savlaicīgi notīriet un uzasiniet griezošos darbinstru- mentus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un ir vieglāk vadāmi. OBJ_BUCH-2041-002.book Page 172 Monday, January 12, 2015 10:35 AMLatviešu | 173 Bosch Power Tools 1 609 92A 14Z | (12.1.15) Lietojiet vienīgi tādus elektroinstrumentus, papild- piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ņemot vērā arī konkrētos darba apstākļus un pielietojuma īpatnības. Elektro- instrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējusi ražotājfirma, ir bīstama un var novest pie neparedzamām sekām. Saudzējoša apiešanās un darbs ar akumulatora elektroinstrumentiem Akumulatora uzlādei lietojiet tikai tādu uzlādes ierīci, ko ir ieteikusi elektroinstrumenta ražotājfirma. Katra uzlādes ierīce ir paredzēta tikai noteikta tipa akumulato- ram, un mēģinājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aiz- degšanās. Pievienojiet elektroinstrumentam tikai tādu akumula- toru, ko ir ieteikusi ražotājfirma. Cita tipa akumulatoru lietošana var būt par cēloni savainojumam vai novest pie elektroinstrumenta un/vai akumulatora aizdegšanās. Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslē- gām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu izraisīt īsslēgumu. Īsslēgums starp akumulatora kontaktiem var radīt apdegumus un būt par cēl oni ugunsgrēkam

Nepareizi lietojot akumulatoru, no tā var izplūst šķid- rais elektrolīts. Nepieļaujiet elektrolīta nonākšanu sa- skarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, nekavē- joties griezieties pie ārsta. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu. Apkalpošana Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot oriģinālās rezerves daļas un piederumus. Tikai tā iespējams panākt un saglabāt vajadzīgo darba drošības līmeni. Drošības noteikumi urbjmašīnām un skrūvgriežiem Veicot darbu, kura laikā darbinstruments vai skrūve var skart slēptus elektriskos vadus, turiet instrumentu tikai aiz izolētajām virsmām. Darbinstrumentam skarot spriegumnesošus vadus, spriegums nonāk arī uz instru- menta metāla daļām un var būt par cēloni elektriskajam triecienam. Lietojiet papildrokturus, ja tie ir piegādāti kopā ar elek- troinstrumentu. Kontroles zaudēšana var kļūt par cēloni savainojumiem. Lietojiet piemērotu metālmeklētāju slēpto pievadlīniju atklāšanai vai arī griezieties pēc palīdzības vietējā ko- munālās saimniecības iestādē. Kontakta rezultātā ar elektrotīkla līniju, var izcelties ugunsgrēks un strādājošā persona var saņemt elektrisko triecienu. Gāzes vada bojā- jums var izraisīt sprādzienu. Kontakta rezultātā ar ūdens- vada cauruli, var tikt bojātas materiālās vērtības. Ja darbinstruments pēkšņi iestrēgst, nekavējoties iz- slēdziet elektroinstrumentu. Šādā gadījumā rodas ie- vērojams reaktīvais griezes moments, kas var izsaukt atsitienu. Darbinstruments parasti iestrēgst šādos gadīju- mos: – ja elektroinstruments tiek pārslogots, vai – ja darbinstruments apstrādes laikā netiek turēts taisni. Darba laikā stingri turiet instrumentu. Skrūvju pie- skrūvēšanas vai atskrūvēšanas laikā uz rokām var īsl aicīgi iedarboti es ievērojams reaktīvais moments. Nostipriniet apstrādājamo priekšmetu. Iestiprinot ap- strādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma ie- rīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām. Pirms elektroinstrumenta novietošanas nogaidiet, līdz tas pilnīgi apstājas. Kustībā esošs darbinstruments var ie- strēgt, izsaucot kontroles zaudēšanu pār elektroinstru- mentu. Neatveriet akumulatoru. Tas var radīt īsslēgumu. Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros vai uguns tuvumā, kā arī no ūdens un mitruma. Tas var iz- raisīt sprādz ienu. Bojājuma vai nepareizas lietošanas rezultātā akumula- tors var izdalīt kaitīgus izgarojumus. Šādā gadījumā iz- vēdiniet telpu un, ja jūtaties slikti, griezieties pie ārsta. Izgarojumi var izraisīt elpošanas ceļu kairinājumu. Lietojiet akumulatoru vienīgi kopā ar Bosch izstrādāju- mu, kuram tas ir paredzēts. Tikai tā akumulatoru iespē- jams pasargāt no kaitīgās pārslodzes. Asi priekšmeti, piemēram, nagla vai skrūvgriezis, kā arī ārēja spēka iedarbība var sabojāt akumulatoru. Tas var radīt iekšēju īsslēgumu, kā rezultātā akumulators var aizdegties, dūmot, ekspl odēt vai pārkarst. Citi drošības noteikumi un norādījumi darbam Dažu materiālu, piemēram, svinu saturošu krāsu, atse- višķu šķirņu koksnes, minerālu un metālu putekļi var būt kaitīgi veselībai un izraisīt alerģiskas reakcijas, kā arī elpošanas ceļu slimības un/vai vēzi. Azbestu saturo- šus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemaņām. –Darba vietai jābūt labi ventilējamai. –Darba laikā ieteicams izmantot masku elpošanas ceļu aizsardzībai ar filtrēšanas klasi P2. Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas attie- cas uz apstrādājamo materiālu. Nepieļauji et putekļu uzk rāšanos darba vietā. Putekļi var viegli aizdegties. Pirms jebkuras ar elektroinstrumenta apkalpošanu saistītas darbības (piemēram, pirms apkopes, darbins- trumenta nomaiņas u.t.t.), kā arī pirms elektroin- strumenta transportēšanas vai uzglabāšanas pārvie- tojiet tā griešanās virziena pārslēdzēju vidus stāvoklī. Ieslēdzēja nejauša nospiešana var kļūt par cēloni savaino- jumam. OBJ_BUCH-2041-002.book Page 173 Monday, January 12, 2015 10:35 AM174 | Latviešu 1 609 92A 14Z | (12.1.15) Bosch Power Tools Akumulators tiek piegādāts daļēji uzlādētā stāvoklī. Lai akumulators spētu nodrošināt pilnu jaudu, tas pirms pirmās lietošanas pilnīgi jāuzlādē uzlādes ierīcē. Izlasiet uzlādes ierīces lietošanas pamācību. Kontaktējiet darbinstrumentu ar skrūves galvu tikai tad, ja elektroinstruments ir izslēgts. Rotējošs darbins- truments var noslīdēt no skrūves galvas. Pārvietojiet pārnesumu pārslēdzēju tikai laikā, kad elektroinstruments nedarbojas. Vienmēr pārvietojiet pārnesumu pārslēdzēju līdz ga- lam. Pretējā gadīju mā elektroi nstruments var tikt bojāts. Lai taupītu enerģiju, ieslēdziet elektroinstrumentu tikai tad, kad tas tiek lietots. Simboli Tālāk aplūkotie simboli ir svarīgi, lai lasītu un pareizi izprastu šo lietošanas pamācību. Iegaumējiet šos simbolus un to nozī- mi. Simbolu pareiza interpretācija ļaus vieglāk un drošāk lie- tot elektroinstrumentu. Simbols Nozīme GSR14,4V-EC FC2/GSR18V-EC FC2: Akumulatora urbjmašīna-skrūvgriezis Pelēkā krāsā iekrāsotā virsma: rokturis (ar izolētu noturvirsmu) Izstrādājuma numurs Uzmanīgi izlasiet visus drošības noteiku- mus un norādījumus Veicot jebkuru darbu ar elektroinstru- mentu, izņemiet no tā akumulatoru Nēsājiet ausu aizsargus. Kustības virziens Reakcijas virziens Urbšana un skrūvēšana Neliels griešanās ātrums Liels griešanās ātrums Ieslēgšana Izslēgšana Griešanās virziena pārslēgšana Akumulatora uzlādes pakāpe UNominālais spriegums

1Griešanās ātrums brīvgaitā (1. pārnesumam)

2Griešanās ātrums brīvgaitā (2. pārnesumam) M Maks. griezes moments atbilstoši standartam ISO 5393 Metāls Koks Ø Maks. urbumu diametrs Ø Maks. skrūvju diametrs Urbjpatronas aptverspēja Darbinstrumenta stiprinājums Svars atbilstoši EPTA-Procedure 01/2003 Sadzirdama fiksēšanās (vairākkārtēja) *Vērtība ir atkarīga no izmantojamā akumulatora

Trokšņa jaudas līmenis

Kopējā vibrācijas paātrinājuma vērtība

Pieļaujamā apkārtējā gaisa temperatūra uzlādes laikā

Pieļaujamā apkārtējā gaisa temperatūra darbības laikā

un uzglabāšanas laikā (** Samazināta jauda pie temperatūras <0 °C) Ieteicamie akumulatori Ieteicamā uzlādes ierīce Simbols Nozīme OBJ_BUCH-2041-002.book Page 174 Monday, January 12, 2015 10:35 AMLatviešu | 175 Bosch Power Tools 1 609 92A 14Z | (12.1.15) Piegādes komplekts Akumulatora urbjmašīna, bezatslēgas urbjpatrona (GFA FC2). Akumulators, darbinstrumenti un citi šeit attēlotie vai aprak- stītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. Pielietojums Elektroinstruments ir paredzēts skrūvju ieskrūvēšanai un at- skrūvēšanai, kā arī urbšanai kokā, metālā un plastmasā. Elektroinstrumentu var lietot kopā ar leņķurbšanas galvu, (GWA FC2) (papildpiederums), ekscentra papildierīci (GEA FC2) (papildpiederums) vai bezatslēgas urbjpatronu (GFA FC2) (ietilpst piegādes komplektā). Leņķurbšanas galvu (GWA FC2), ekscentra papildierīci (GEA FC2) un bezatslēgas urbjpatronu (GFA FC2) drīkst lie- tot vienīgi kopā ar akumulatora urbjmašīnām-skrūvgriežiem GSR 14,4 V-EC FC2 un GSR 18 V-EC FC2. Piezīme. Veicot metrisko skrūvju ieskrūvēšanu vai pievilkšanu ar leņ- ķurbšanas galvu (GWA FC2), jāiestāda vēlamais griezes mo- ments. Pretējā gadījumā var tikt bojāts pārnesums. Šajā elektroinstrumentā ie būvētā apgaismošanas spul dze ir paredzēta darba vietas izgaismošanai, bet ne apgaismojuma nodrošināšanai dzīvojamajās telpās. Tehniskie parametri Izstrādājuma tehniskie parametri ir sniegti tabulā, kas aplūko- jama lappusē 203. Atbilstības deklarācija Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie para- metri“ aprakstītais izstrādājums atbilst visiem direktīvās 2009/125/EK (rīkojums 1194/2012), 2011/65/ES, 2004/108/EK un 2006/42/EK un to labojumos ietvertajiem saistošajiem noteikumiem, kā arī šādiem standartiem: EN 60745-1, EN 60745-2-1, EN 60745-2-2. Tehniskā lieta (2006/42/EK) no: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 12.01.2015 Informācija par troksni un vibrāciju Izstrādājuma tehniskie parametri ir sniegti tabulā, kas aplūko- jama lappusē 203. Trokšņa parametru vērtības ir noteiktas atbilstoši EN 60745-2-1. Kopējā vibrācijas paātrinājuma vērtība a

(vektoru summa tri- jos virzienos) un izkliede K ir noteikta atbilstoši standartam EN 60745. Šajā pamācībā norādītais vibrācijas līmenis ir izmērīts atbil- stoši standartā EN 60745 noteiktajai procedūrai un var tikt lietots elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot arī vibrācijas radītās papildu slodzes iepriekšējai no- vērtēšanai. Šeit norādītais vibrācijas līmenis ir attiecināms uz elektroin- strumenta galvenajiem pielietojuma veidiem. Ja elektroin- struments tomēr tiek izmantots citiem pielietojuma veidiem, kopā ar citādiem piederumiem vai kopā ar atšķirīgiem darb- instrumentiem, kā arī tad, ja tas nav pietiekošā apjomā apkal- pots, instrumenta radītais vibrācijas līmenis var atšķirties no šeit norādītās vērtības. T as var būtis ki palielināt vibrācijas ra- dīto papildu slodzi zināmam darba laika posmam. Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstru- ments ir izslēgts vai arī darbojas, taču faktiski netiek izman- tots paredzētā darba veikšanai. Tas var būtiski samazināt vib- rācijas radīto papildu slodzi zināmam darba laika posmam. Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, novēr- siet roku atdzišanu un pareizi plānojiet darbu. Montāža un lietošana Šeit sniegtajā tabulā ir parādītas darbības un to mērķi elektroinstrumenta montāžas un lietošanas laikā. Paskaidrojumi par dar- bībām un to mērķiem ir sniegti norādītajos attēlos. Atkarībā no darbības veida, norādījumi ir piemērojami dažādās kombinācijās. Ievērojiet drošības noteikumus. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Darbība un tās mērķis Attēls Ievērojiet šo Lappuse Akumulatora izņemšana 1 204 OBJ_BUCH-2041-002.book Page 175 Monday, January 12, 2015 10:35 AM176 | Latviešu 1 609 92A 14Z | (12.1.15) Bosch Power Tools Akumulatora ievietošana 2 204 Nomaināmā darbinstrumenta iestiprināšana 3 204 Griešanās virziena izvēle 4 205 Griezes momenta regulēšana 5 205 Griezes momenta regulēšana (tikai ar leņķurbšanas galvu GWA FC2)

Urbšanas režīma izvēle 7 206 Bezatslēgas urbjpatronas (GFA FC2), ekscentra papildierīces (GEA FC2) vai leņķurbšanas galvas (GWA FC2) pievienošana

Darbinstrumenta iestiprināšana bezatslēgas urbj- patronā (GFA FC2), ekscentra papildierīcē (GEA FC2) vai leņķurbšanas galvā (GWA FC2)

Fiksēšanās stāvokļa izmaiņa (GEA FC2)

Fiksēšanās stāvokļa izmaiņa (GWA FC2)

Krāsu marķēju ma plāksnīte s pievienošana un noņemšana
