РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GSR 14 4 VEC FC2 BOSCH

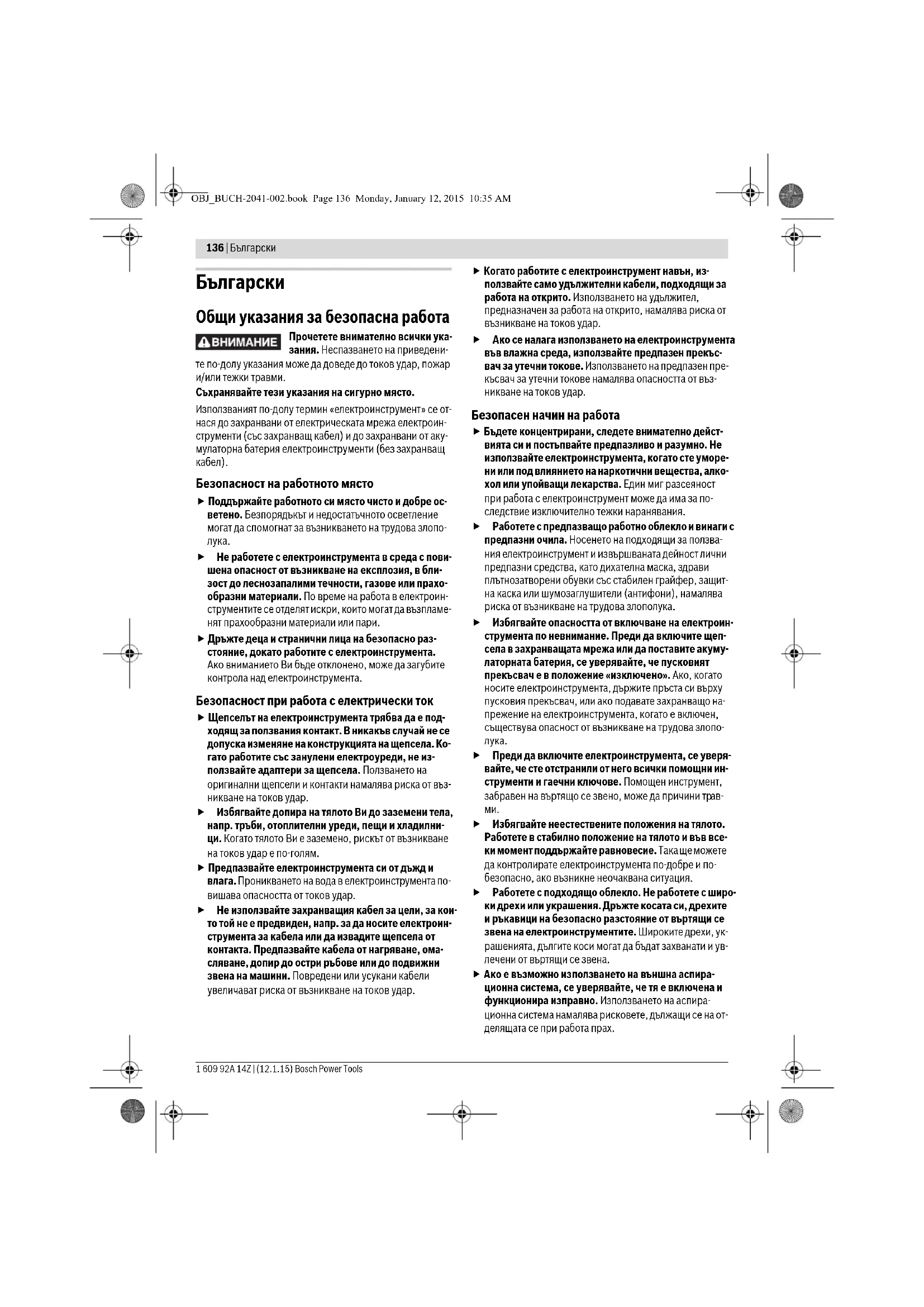

Общи указания за безопасна работа Прочетете внимателно всички ука- зания. Неспазването на приведени- те по-долу указания може да доведе до токов удар, пожар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин «електроинструмент» се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (без захранващ

Безопасност на работното място Поддържайте работното си място чисто и добре ос- ветено. Безпорядъкът и недостатъчното осветление могат да спомогнат за възникването на трудова злопо-

Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпламе- нят прахообразни материали или пари. Дръжте деца и странични лица на безопасно раз- стояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента. Безопасност при работа с електрически ток Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Ко- гато работите със занулени електроуреди, не из- ползвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от въз- никване на токов удар. Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, пещи и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям. Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента по- вишава опасността от токов удар. Не използвайте захранващия кабел за цели, за кои- то той не е предвиден, напр. за да носите електроин- струмента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от нагряване, ома- сляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар. Когато работите с електроинструмент навън, из- ползвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар. Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен пре- късвач за утечни токове намалява опасността от въз- никване на токов удар. Безопасен начин на работа Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморе- ни или под влиянието на наркотични вещества, алко- хол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за по- следствие изключително тежки наранявания. Работете с предпазващо работно облекло и винаги с предпазни очила. Носенето на подходящи за ползва- ния електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защит- на каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука. Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в захранващата мрежа или да поставите акуму- латорната батерия, се уверявайте, че пусковият прекъсвач е в положение «изключено». Ако, когато носите електроинструмента, държите пръста си върху пусковия прекъсвач, или ако подавате захранващо на- прежение на електроинструмента, когато е включен, съществува опасност от възникване на трудова злопо-

Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни ин- струменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, м

Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. Работете с подходящо облекло. Не работете с широ- ки дрехи или украшения. Дръжте косата си, дрехите и ръкавици на безопасно разстояние от въртящи се звена на електроинструментите. Широките дрехи, ук- рашенията, дългите коси могат да бъдат захванати и ув- лечени от въртящи се звена. Ако е възможно използването на външна аспира- ционна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспира- ционна система намалява рисковете, дължащи се на от- делящата се при работа прах. OBJ_BUCH-2041-002.book Page 136 Monday, January 12, 2015 10:35 AMБългарски | 137 Bosch Power Tools 1 609 92A 14Z | (12.1.15) Грижливо отношение към електроинстру-

Не претоварвайте електроинструмента. Използвай- те електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопас- но, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварва-

Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремон-

Преди да променяте настройките на електроинстру- мента, да заменяте работни инструменти и допълни- телни приспособления, както и когато про- дължително време няма да използвате електроин- струмента, изключвайте щепсела от захранващата мрежа и/или изваждайте акумулаторната батерия. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не допус- кайте те да бъдат използвани от лица, които не са за- познати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребите- ли, електроинструментите могат да бъдат изключи- телно опасни. Поддържайте електроинструментите си грижливо. Проверявайте дали подвижните звена функциони- рат безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изме- нят функциите на електроинструмента. Преди да из- ползвате електроинструмента, се погрижете по- вредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддър

нструменти и уреди. Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи ин- струменти с остри ръбове оказват по-малко съпро- тивление и се водят по-леко. Използвайте електроинструментите, допълнителни- те приспособления, работните инструменти и т.н., съобразно инструкциите на производителя. При то- ва се съобразявайте и с конкретните работни усло- вия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки. Грижливо отношение към акумулаторни елек- троинструменти За зареждането на акумулаторните батерии използ- вайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни устрой- ства за зареждане на неподходящи акумулаторни бате- рии, съществува опасност от възникване на пожар. За захранване на електроинструментите използвай- те само предвидените за съответния модел акуму- латорни батерии. Използването на различни акуму- латорни батерии може да предизвика трудова злополу- ка и/или пожар. Предпазвайте неизползваните акумулаторни бате- рии от контакт с големи или малки метални предме- ти, напр. кламери, монети, ключове, пирони, винто- ве и др.п., тъй като те могат да предизвикат късо съ- единение. Последствията от късото съединение могат да бъдат изгаряния или пожар. При неправилно използване от акумулаторна бате- рия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви по- падне електролит, изплакнете мястото обилно с во- да. Ако електролит попадне в очите Ви, незабавно се обърнете за помощ към очен лекар. Електролитът мо- же да предизвика изгаряния на кожата.

Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специали- сти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на без- опасността на електроинструмента. Указания за безопасна работа за бормашини и винтоверти Когато изпълнявате дейности, при които работният инструмент или винта може да попадне на скрити под повърхността проводници под напрежение, внимавайте да допирате електроинструмента само до изолираните ръкохватки. При контакт с проводник под напрежение то може да се предаде на металните елементи на електроинструмента и да предизвика то-

Използвайте спомагателните ръкохватки, ако са включени в окомплектовката на електроинструмен- та. При загуба на контрол над електроинструмента мо- же да се стигне до травми. Използвайте подходящи уреди, за да проверите за наличието на скрити под повърхността електро- и/или тръбопроводи, или се обърнете за информа- ция към съответните местни снабдителни служби. Влизането на работния инструмент в съприкосновение с електропроводи може да предизвика пожар или то- ков удар. Увреждането на газопровод може да предиз- вика експлозия. Увреждането на водопровод предиз- виква значителни материални щети. Ако работният инструмент се заклини, незабавно изключете електроинструмента. Бъдете подготвени за възникването на големи реакционни моменти, които предизвикват откат. Електроинструментът бло-

– бъде претоварен или – се заклини в обработвания детайл. OBJ_BUCH-2041-002.book Page 137 Monday, January 12, 2015 10:35 AM138 | Български 1 609 92A 14Z | (12.1.15) Bosch Power Tools Дръжте електроинструмента здраво. При завиване и развиване на винтове могат рязко да възникнат силни реакционни моменти. Осигурявайте обработвания детайл. Детайл, захва- нат с подходящи приспособления или скоби, е застопо- рен по здраво и сигурно, отколкото, ако го държите с

Преди да оставите електроинструмента, изчаквайте въртенето да спре напълно. Впротивен случай из- ползваният работен инструмент може да допре друг предмет и да предизвика неконтролирано преместване на електроинструмента. Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение. Предпазвайте акумулаторната батерия от ви- соки температури, напр. вследствие на про- дължително излагане на директна слънчева светлина или огън, както и от вода и овлажня- ване. Съществува опасност от експлозия. При повреждане и неправилна експлоатация от аку- мулаторната батерия могат да се отделят пари. Про- ветрете помещението и, ако се почувствате нераз- положени, потърсете лекарска помощ. Парите могат да раздразнят дихателните пътища. Използвайте акумулаторната батерия само за за- хранване на Вашия електроинструмент от Бош. Са- мо така акумулаторната батерия се предпазва от опас- но претоварване. Предмети с остри ръбове, напр. пирони или отверт- ки или силни механични въ здействия могат да по-

аторната батерия. Може да бъде пре- дизвикано вътрешно късо съединение и акумулаторна- та батерия може да се запали, да запуши, да експлоди- ра или да се прегрее. Допълнителни указания за безопас-

Праховете на материали като съдържащи олово бои, някои дървесни видове, минерални материали и ме- тали могат да са опасни за здравето и да предизви- кат алергични реакции, заболяване на дихателните пътища и/или ракови заболявания. Допуска се обар- ботването на азбестосъдържащи материали само от съ- ответно обучени лица. – Осигурявайте добро проветряване на работното

– Препоръчва се използването на дихателна маска с филтър от клас P2. Спазвайте валидните във Вашата страна законови раз- поредби, валидни при обработване на съответните ма-

Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени. Преди извършване на каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т.н.), както и при пренасяне и съхраняване, поставяйте превключва- теля за посоката на въртене в средна позиция. При задействане на пусковия прекъсвач по невнимание съ- ществува опасност от нараняване. Акумулаторната батерия се доставя частично заре- дена. За да се достигне пълния капацитет на акуму- латорната батерия, преди първото ползване на елек- троинструмента заредете акумулаторната батерия докрай в зарядното устройство. Прочетете ръководството за експлоатация на заряд- ното устройство. Допирайте електроинструмента до винта само кога- то е изключен. Въртящият се работен инструмент м

се изметне. Превключвайте пре включвателя на предавките на електроинструмента само когато въртенето му е спряло напълно. Премествайте превключвателя за предавките вина- ги до упор. В противен случай електроинструментът може да бъде повреден. За да пестите енергия, дръжте електроинструмента включен само когато го ползвате.

Символите по-долу са важни при запознаването с ръко- водството за експлоатация. Моля, прегледайте ги и запом- нете значението им. Правилната интерпретация на симво- лите ще Ви помогне да ползвате електроинструмента по- добре и по-безопасно. Символ Значение GSR14,4V-EC FC2/GSR18V-EC FC2: Акумулаторен винтоверт маркирана със сиво зона: ръкохватка (изолирана повърхност за захващане) Каталожен номер Прочетете указанията за безопасна работа и за работа с електроинстру-

Преди да извършвате каквито и да е дейности по електроинструмента, изваждайте акумулаторната батерия Работете с шумозаглушители (атнифони). OBJ_BUCH-2041-002.book Page 138 Monday, January 12, 2015 10:35 AMБългарски | 139 Bosch Power Tools 1 609 92A 14Z | (12.1.15) Окомплектовка Акумулаторен винтоверт, патронник за бързо захващане (GFA FC2). Акумулаторната батерия, работните инструменти и други описани или показани на фигурите допълнителни приспо- собления не са включени в стандартната окомплектовка. Пълен списък с допълнителните приспособления можете да намерите в каталога ни за допълнителни приспособле-

Предназначение на електро- инструмента Електроинструментът е предназначен за завиване и раз- виване на винтови съединения, както и за пробиване в дървесни материали, метали и пластмаси. Електроинструментът може да бъде използван с ъглова глава за пробиване (GWA FC2) (допълнително приспосо- бление), ексцентрик (GEA FC2) (допълнително приспосо- бление) или патронник за бързо захващане (GFA FC2) (включен в окомплектовката). Ъгловата глава за пробиване (GWA FC2), ексцентрикът (GEA FC2) и патронникът за бързо захващане (GFA FC2) трябва да се използват само с винтовертите GSR 14,4 V-EC FC2 и GSR 18 V-EC FC2.

При завиване или затягане на метрични винтове с ъглова- та глава (GWA FC2) трябва предварително да бъде настро- ен въртящ момент. В противен случай съществува опас- ност от повреждане на редуктора. Лампата на този електроинструмент е предназначена за непосредствено осветяване на зоната на работа и не е подходяща за осветяване на помещения или за битови

Технически данни Техническите параметри на продукта са посочени в табли- цата на страница 203. Посока на движение Посока на реакцията Пробиване и завиване Малка скорост на въртене Голяма скорост на въртене

Въртене надясно/наляво Капацитет на акумулаторната батерия U Номинално напрежение

1 Скорост на въртене на празен ход (1. предавка)

2 Скорост на въртене на празен ход (2. предавка) M макс. въртящ момент съгласно ISO 5393

Ø Диаметър на пробивания отвор. Ø Mакс. Ø на винтове Øна захващаните в патронника работни инструменти Гнездо эа работен инструмент Маса съгласно EPTA-Procedure 01/2003 Осезаемо прещракване (многократно)

• Стойността зависи от използваната акумулаторна батерия

Налягане на звука K Неопределеност

Пълна стойност на вибрациите Символ Значение

и за съхраняване (** ограничена производителност при температури <0 °C) препоръчителни акумулаторни

препоръчителни зарядни устройства Символ Значение OBJ_BUCH-2041-002.book Page 139 Monday, January 12, 2015 10:35 AM140 | Български 1 609 92A 14Z | (12.1.15) Bosch Power Tools Декларация за съответствие С пълна отговорност ние декларираме, че описаният в раздела «Технически данни» съответства на всички валид- ни изисквания на директивите 2009/125/ЕО (Разпоредба 1194/2012), 2011/65/ЕС, 2004/108/EО, 2006/42/ЕО, включително на измененията им и покрива изискванията на стандартите: EN 60745-1, EN 60745-2-1, EN 60745-2-2. Техническа документация (2006/42/ЕО) при: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 12.01.2015 Информация за излъчван шум и

Измерените стойности за продукта са посочени в таблица- та на страница 203. Стойностите на излъчвания шум са определени съгласно EN 60745-2-1. Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеността K са определени съгласно EN 60745. Посоченото в това ръководство за експлоатация равнище на генерираните вибрации е измерено съгласно процеду- ра, стандартизирана в EN 60745, и може да служи за срав- няване на електроинструменти един с друг. То е подходя- що също и за предварителна ориентировъчна преценка на натоварването от вибрации. Посоченото ниво на генерираните вибрации е представи- телно за най-често срещаните приложения на електроин- струмента. Ако обаче електроинструментът бъде използ- ван за други дейности, с различни работни инструменти или без необходимото техническо обслужване, нивото на вибрациите може да се различава. Това би могло да увели- чи значително сумарното натоварване от вибрации в про- цеса на работа. За точната преценка на натоварването от вибрации трябва да бъдат взимани предвид и периодите, в които електро- инструментът е изключен или работи, но не се ползва. То- ва би могло значително да намали сумарното натоварване от вибрации. Предписвайте допълнителни мерки за предпазване на

я с електроинструмента от въздействи

вибрациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържа- не на ръцете топли, целесъобразна организация на работ- ните стъпки. Монтиране и работа Таблицата по-долу показва различни дейности, монтирането на приспособления и начина на работа с електроинструмен- та. Указанията за дейностите се показват на посочената фигура. В зависимост от вида на приложението са необходими различни комбинации на указанията. Спазвайте указанията за безопасна работа. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Дейност Фигура Внимание Страница Изваждане на акумулаторната батерия 1 204 Поставяне на акумулаторната батерия 2 204 Монтиране на работния инструмент 3 204 Избор на посоката на въртене 4 205 OBJ_BUCH-2041-002.book Page 140 Monday, January 12, 2015 10:35 AMБългарски | 141 Bosch Power Tools 1 609 92A 14Z | (12.1.15) Регулиране на въртящия момент 5 205 Регулиране на въртящия момент (само при ъглова глава за пробиване GWA FC2)

Избор на позиция за пробиване 7 206 Монтиране на патронник за бързо захващане (GFA FC2) или ексцентрик (GEA FC2) или ъглова пробивна глава (GWA FC2)

Монтиране на работния инструмент в патронника за бързо захващане (GFA FC2), ексцентрика (GEA FC2) или ъгловата пробивна глава (GWA FC2)

Промяна на позицията на захващане (GEA FC2)

Промяна на позицията на захващане (GWA FC2)

Монтиране/демонтиране на цветната скоба 12 209 Монтиране/демонтиране на гнездото за

Механичен редуктор 14 209 Включване и изключване 15 210 Проверка на степента на зареденост на акумулаторната батерия

Избор на допълнителни приспособления – 211 – 212 Дейност Фигура Внимание Страница OBJ_BUCH-2041-002.book Page 141 Monday, January 12, 2015 10:35 AM142 | Македонски 1 609 92A 14Z | (12.1.15) Bosch Power Tools Поддържане и почистване За да работите качествено и безопасно, поддържайте електроинструмента и вентилационните отвори чисти. Винаги след употреба почиствайте работния инструмент, патронника и вентилационните отвори на електроинстру- мента, както и вентилационните отвори на акумулаторната

Сервиз и технически съвети Отговори на въпросите си относно ремонта и поддръжката на Вашия продукт можете да получите от нашия сервизен отдел. Монтажни чертежи и информация за резервни час- ти можете да намерите също на адрес: www.bosch-pt.com Екипът на Бош за технически съвети и приложения ще от- говори с удоволствие на въпросите Ви относно нашите продукти и допълнителните приспособления за тях. Когато се обръщате с Въпроси към представителите, моля, непременно посочвайте 10-цифрения каталожен номер, означен на табелката на електроинструмента. Роберт Бош EООД – България Бош Сервиз Център Гаранционни и извънгаранционни ремонти бyл. Черни връx 51-Б FPI Бизнес център 1407 1907 София Тел.: (02) 9601061 Тел.: (02) 9601079 Факс: (02) 9625302 www.bosch.bg Транспортиране Включените в окомплектовката литиево-йонни акумулута- рони батерии са в обхвата на изискванията на норматив- ните документи, касаещи продукти с повишена опасност. Акумулаторните батерии могат да бъдат транспортирани от потребителя на публични места без допълнителни раз-

При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специ- ални изисквания към опаковането и обозначаването им. За целта се консултирайте с експерт в съответната област. Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с ле- пящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални пред-

Електроинструментите, акумулаторните батерии и допълнителните приспособления трябва да бъдат предавани за оползотворяване на съдържащите се в тях суровини. Не изхвърляйте електроинструменти и акумулаторни или обикновени батерии при битовите отпадъци! Само за страни от ЕС: Съгласно Европейска директива 2012/19/EC относно излязла от употреба електрическа и електронна апаратура и съгласно Европейска директива 2006/66/ЕО обикновени и акумулаторни батерии, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдър- жащите се в тях суровини. Правата за изменения запазени.

Дозволена температура на околината за време на работа
