ПОСІБНИК КОРИСТУВАЧА GSR 14 4 VEC FC2 BOSCH

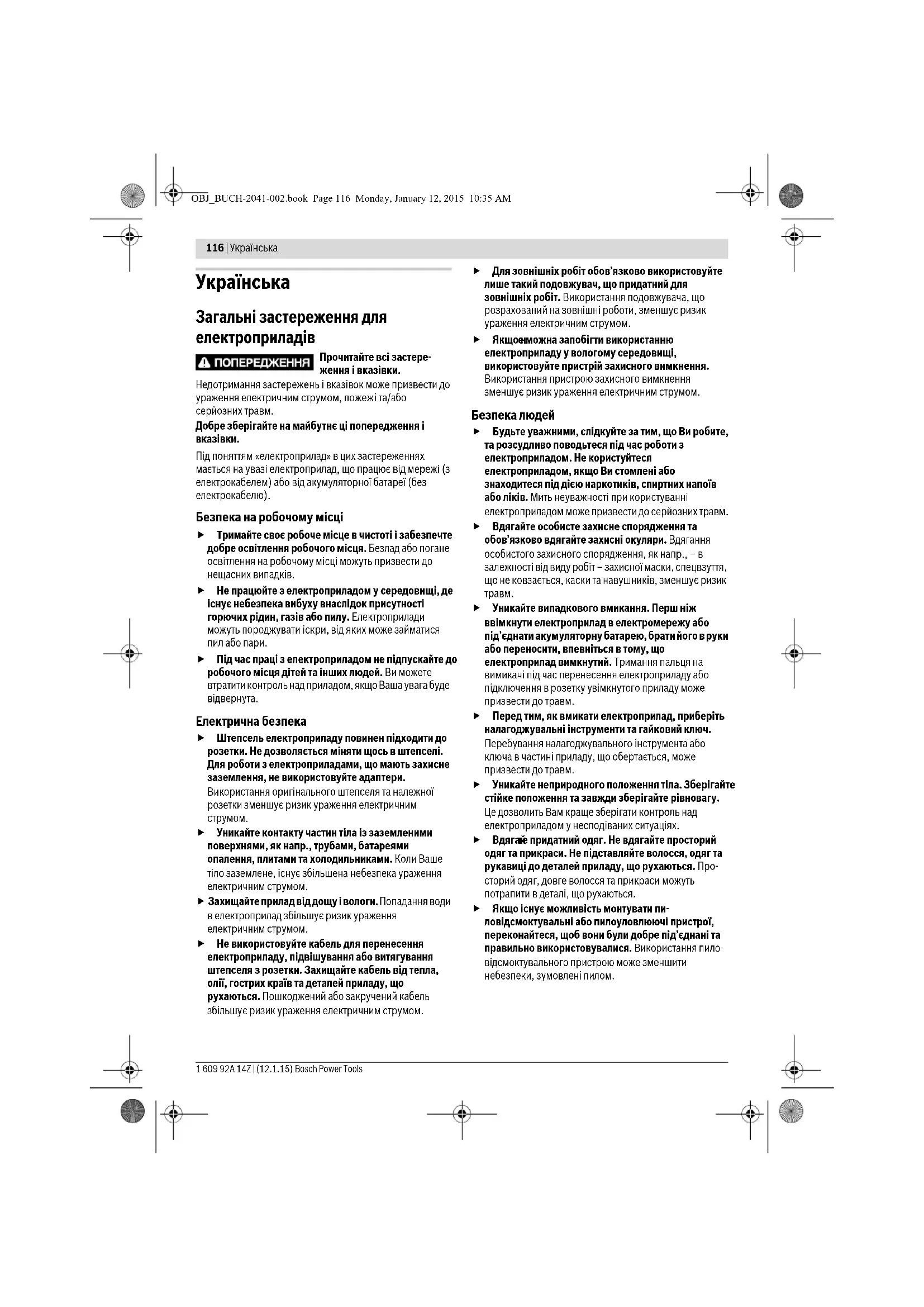

Загальні застереження для електроприладів Прочитайте всі застере- ження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Добре зберігайте на майбутнє ці попередження і

Під поняттям «електроприлад» в цих застереженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю). Безпека на робочому місці Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків. Не працюйте з електроприладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари. Під час праці з електроприладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута. Електрична безпека Штепсель електроприладу повинен підходити до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроприладами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним

Уникайте контакту частин тіла із заземленими поверхнями, як напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним струмом. Захищайте прилад від дощу і вологи. Попадання води в електроприлад збільшує ризик ураження електричним струмом. Не використовуйте кабель для перенесення електроприладу, підвішування або витягування штепселя з розетки. Захищайте кабель від тепла, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик ураження електричним струмом. Для зовнішніх робіт обов’язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом.

е можна запобігти в икористанню електроприладу у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом. Безпека людей Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся електроприладом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні електроприладом може призвести до серйозних травм. Вдягайте особисте захисне спорядження та обов’язково вдягайте захисні окуляри. Вдягання особистого захисного спорядження, як напр., – в залежності від виду робіт – захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик

Уникайте випадкового вмикання. Перш ніж ввімкнути електроприлад в електромережу або під’єднати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або підключення в розетку увімкнутого приладу може призвести до травм. Перед тим, як вмикати електроприлад, приберіть налагоджувальні інструменти та гайковий ключ. Перебування налагоджувального інструмента або ключа в частині приладу, що обертається, може призвести до травм. Уникайте неприродного положення тіла. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над електроприладо

те придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся, одяг та рукавиці до деталей приладу, що рухаються. Про- сторий одяг, довге волосся та прикраси можуть потрапити в деталі, що рухаються. Якщо існує можливість монтувати пи- ловідсмоктувальні або пилоуловлюючі пристрої, переконайтеся, щоб вони були добре під’єднані та правильно використовувалися. Використання пило- відсмоктувального пристрою може зменшити небезпеки, зумовлені пилом. OBJ_BUCH-2041-002.book Page 116 Monday, January 12, 2015 10:35 AMУкраїнська | 117 Bosch Power Tools 1 609 92A 14Z | (12.1.15) Правильне поводження та користування електроприладами Не перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для відповідної роботи. З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності. Не користуйтеся електроприладом з пошкодженим вимикачем. Електроприлад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати. Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску приладу. Ховайте електроприлади, якими Ви саме не користуєтесь, від дітей. Не дозволяйте користуватися електроприладом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку. Старанно доглядайте за електроприладом. Перевіряйте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були пошкодженими або настільки пошкодженими, щоб це могло вплинути на функціонування електроприладу. Пошкоджені деталі треба відремонтувати, перш ніж користуватися ними знов. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами. Тримайте різальні інструменти нагостреними та в чистоті. Ст аранно доглянуті різальні інструменти з

рим різальним краєм менше застряють та легші в експлуатації. Використовуйте електроприлад, приладдя до нього, робочі інструменти т.і. відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та спе- цифіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призвести до небезпечних ситуацій. Правильне поводження та користування приладами, що працюють на акумуляторних

Заряджайте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі. Використовуйте в електроприладах лише рекомендовані акумуляторні батареї. Використання інших акумуляторних батарей може призводити до травм та пожежі. Не зберігайте акумуляторну батарею, якою Ви саме не користуєтесь, поряд із канцелярськими скріпками, ключами, гвіздками, гвинтами та іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке замикання між контактами акумуляторної батареї може спричиняти опіки або пожежу. При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відпо- відне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опіки.

Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час. Вказівки з техніки безпеки для електродрилів і шуруповертів При роботах, коли робочий інструмент або гвинт може зачепити заховану електропроводку, тримайте електроінструмент за ізольовані рукоятки. Зачеплення проводки, що знаходиться під напругою, може заряджувати також і металеві частини електроінструмента та призводити до удару електричним струмом. Використовуйте додані до електроінструменту додаткові рукоятки. Втрата контролю над електроін- струментом може призводити до тілесних ушкоджень. Для знаходження труб і проводки використовуйте придатні прилади або зверніться в місцеве підприємство електро-, газо- та водопостачання. Зачеплення електропроводки може призводити до пожежі та ураження електричним струмом. Зачеплення газової труби може призводити до вибуху. Зачеплення водопровідної труби може завдати шкоду матеріальним ці

Негайно вимкніть ел ектроприлад, якщо робочий інструмент застряне. Будьте готові до високих реактивних моментів, що призводять до сіпання. Робочий інструмент застряє при: – перевантаженні електроприладу або – перекошенні у оброблюваній заготовці. Добре тримайте електроприлад. При закручуванні і розкручуванні гвинтів можуть коротко виникати високі реакційні моменти. Закріплюйте оброблюваний матеріал. За допомогою затискного пристрою або лещат оброблюваний матеріал фіксується надійніше ніж при триманні його в

Перед тим, як покласти електроприлад, зачекайте, поки він не зупиниться. Адже робочий інструмент може зачепитися за що-небудь, що призведе до втрати контролю над електроприладом. OBJ_BUCH-2041-002.book Page 117 Monday, January 12, 2015 10:35 AM118 | Українська 1 609 92A 14Z | (12.1.15) Bosch Power Tools Не відкривайте акумуляторну батарею. Існує небезпека короткого замикання. Захищайте акумуляторну батарею від тепла, зокрема, напр., від сонячних променів, вогню, води та вологи. Існує небезпека

При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи. Використовуйте акумуляторну батарею лише з Вашим інструментом Bosch. Лише за таких умов акумуляторна батарея буде захищена від небезпечного перевантаження. Гострими предметами, як напр., гвіздками чи викрутками, а також зовнішніми силовими діями можна пошкодити акумуляторну батарею. Можливе внутрішнє коротке замикання, загоряння, утворення диму, вибух або перегрів акумуляторної батареї. Інші вказівки з техніки безпеки та вказівки щодо роботи Пил таких матеріалів, як напр., лакофарбові покриття, що містять свинець, деякі види деревини, мінералів і металу, може бути небезпечним для здоров’я і викликати алергійні реакції або призводити до захворювань дихальних шляхів та/або раку. Матеріали, що містять азбест, дозволяється обробляти лише фахівцям. – Слідкуйте за доброю вентиляцією на робочому місці. –Рекомендується вдягати респіраторну маску з фільтром класу P2. Додержуйтеся приписів щодо оброблюваних матеріалів, що діють у Вашій країні. Уникайте накопичення пилу на робочому місці. Пил може легко займатися. Перед будь-якими роботами з обслуговування електроприладу (напр., технічне обслуговування, заміна робочого інструмента тощо), а також перед його транспортуванням або зберіганням встанов- люйте перемикач напрямку обертанням в середнє положення. При ненавмисному приведенні в дію вимикача існує небезпека поранення. Акумулятор постачається частково зарядженим. Щоб акумулятор міг реалізувати свою повну ємність, перед тим, як перший раз працювати з приладом, акумулятор треба повністю зарядити у зарядному пристрої. Прочитайте інструкцію з експлуатації зарядного

Приставляйте електроприлад до гвинта лише у вимкнутому стані. Робочі інструменти, що

Перемикайте перемикач швидкості лише при зупиненому електроприладі. Перемикайте перемикач швидкості завжди до упору. Інакше можливе пошкодження електроінструменту. З міркувань заощадження електроенергії вмикайте електроінструмент лише тоді, коли Ви збираєтесь користуватися ним.

Наступні символи стануть Вам в пригоді, коли Ви будете читати та щоб зрозуміти інструкцію з експлуатації. Запам’ятайте ці символи та їх значення. Правильне розуміння символів допоможе Вам правильно та небезпечно користуватися електроприладом. Символ Значення GSR14,4V-EC FC2/GSR18V-EC FC2: Aкумуляторний дриль-шуруповерт ділянка, позначена сірим кольором: рукоятка (з ізольованою поверхнею) Товарний номер Прочитайте всі правила з техніки безпеки і вказівки Перед будь-якими маніпуляціями з електроприладом виймайте акумуляторну батарею Вдягайте навушники. Напрямок руху Напрямок реакції Свердлення та закручування/ викручування гвинтів Мала кількість обертів Велика кількість обертів

OBJ_BUCH-2041-002.book Page 118 Monday, January 12, 2015 10:35 AMУкраїнська | 119 Bosch Power Tools 1 609 92A 14Z | (12.1.15) Обсяг поставки Акумуляторний дриль-шуруповерт, швидкозатискний свердлильний патрон (GFA FC2). Акумуляторна батарея, робочі інструменти і інше зображене або описане приладдя не належить до стандартного обсягу поставки. Повний набір приладдя Ви знайдете в нашому асортименті

Призначення приладу Електроінструмент призначений для закручування і відкручування гвинтів і шурупів, а також для свердління деревини, металів і пластмас. Електроінструмент можна використовувати з кутовою свердлильною головкою (GWA FC2) (приладдя), ексцентриком (GEA FC2) (приладдя)або швидкозатискним свердлильним патроном (GFA FC2) (обсяг поставки). Кутову свердлильну головку (GWA FC2), ексцентрик (GEA FC2) і швидкозатискним свердлильний патрон (GFA FC2) можна використовувати лише з акумуляторними дрилями-шуруповертами GSR14,4V-ECFC2 і GSR18V-ECFC2.

При вкручуванні або затягуванні метричних гвинтів за допомогою кутової свердлильної головки (GWA FC2) необхідно встановити обертальний момент. У іншому випадку постає небезпека пошкодження редуктора. Лампочка в електроінструменті призначена для підсвітлювання безпосередньої зони роботи, вона не придатна для освітлюванн я приміщень у буди

Технічні дані Технічні дані електроприладу наведені в таблиці на стор. 203. Заява про відповідність Ми заявляємо під нашу одноособову відповідальність, що описаний у розділі «Teхнічні дані» продукт відповідає усім відповідним положенням Директив 2009/125/ЕС (Розпо- рядження 1194/2012), 2011/65/EU, 2004/108/EC, 2006/42/EС, включаючи їх зміни, а також наступним нормам: EN 60745-1, EN 60745-2-1, EN 60745-2-2. Технічна документація (2006/42/EC): Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 12.01.2015

Обертання праворуч/ліворуч Ємність акумулятора U Ном. напруга

1 Кількість обертів холостого ходу (1-а швидкість)

2 Кількість обертів холостого ходу (2-а швидкість) M Макс. обертальний момент відпов. до ISO 5393

Ø Діаметр розсвердлювального отвору,

ØМакс. Ø гвинтів Діапазон затискання патрона

Вага відповідно до EPTA-Procedure 01/2003 Надійна фіксація (декількаразова)

• Значення залежить від використовуваного акумуляторного

Рівень звукової потужності

Рівень звукового тиску K Похибка

Сумарне значення вібрації

дозволена температура навколишнього середовища при

дозволена температура навколишнього середовища при експлуатації

і зберіганні (** Обмежена потужність при температурах <0 °C) Рекомендовані акумулятори Рекомендовані зарядні пристрої Символ Значення Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-2041-002.book Page 119 Monday, January 12, 2015 10:35 AM120 | Українська 1 609 92A 14Z | (12.1.15) Bosch Power Tools Інформація щодо шуму і вібрації Виміряні значення електроприладу наведені в таблиці на стор. 203. Значення звукової емісії отримані відповідно до EN 60745-2-1. Сумарна вібрація a

(векторна сума трьох напрямків) та похибка K визначені відповідно до EN 60745. Зазначений в цих вказівках рівень вібрації був визначений за процедурою, визначеною в EN 60745; нею можна користуватися для порівняння електроінструментів. Він придатний також і для попередньої оцінки вібраційного навантаження. Зазначений рівень вібрації стосується головних робіт, для яких застосовується електроприлад. Однак при застосуванні електроінструменту для інших робіт, роботі з різним приладдям або з іншими змінними робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. В результаті вібраційне навантаження протягом всього інтервалу використання приладу може значно зростати. Для точної оцінки вібраційного навантаження треба враховувати також і інтервали часу

вимкнутий або, хоч і увімкнутий, але саме не в роботі. Це може значно зменшити вібраційне навантаження протягом всього інтервалу використання приладу. Визначте додаткові заходи безпеки для захисту від вібрації працюючого з приладом, як напр.: технічне обслуговування електроприладу і робочих інструментів, нагрівання рук, організація робочих процесів. Монтаж та експлуатація В наступній таблиці зазначені дії з монтажу та експлуатації електроінструменту. Вказівки щодо виконання дій показані на зазначеному малюнку. В залежності від способу використання необхідні різноманітні комбінації вказівок. Дотримуйтесь вказівок з техніки безпеки. Дія Малюнок Прийміть до уваги Сторінка Виймання акумулятора 1 204 Встромляння акумуляторної батареї 2 204 Монтаж робочого інструмента 3 204 Встановлення напрямку обертання 4 205 Встановлення обертального моменту 5 205 Встановлення обертального моменту (лише з кутовою свердлильною головкою GWA FC2)

Вибір положення свердлення 7 206 OBJ_BUCH-2041-002.book Page 120 Monday, January 12, 2015 10:35 AMУкраїнська | 121 Bosch Power Tools 1 609 92A 14Z | (12.1.15) Технічне обслуговування і

Щоб електроприлад працював якісно і надійно, тримайте прилад і вентиляційні отвори в чистоті. Після кожного використання приладу очищайте робочий інструмент, патрон та вентиляційні отвори електроприладу, а також вентиляційні отвори акумуляторної батареї. Сервіс та надання консультацій щодо використання продукції Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

Монтаж швидкозатискного свердлильного патрона (GFA FC2) або ексцентрика (GEA FC2), або кутової свердлильної головки (GWA FC2)

Встановлення змінного робочого інструмент у швидкозатискний свердлильний патрон (GFA FC2), ексцентрик (GEA FC2) або кутову свердлильну головку (GWA FC2)

Зміна положення фіксації (GEA FC2)

Зміна положення фіксації (GWA FC2)

Монтаж/демонтаж кольорової кліпси 12 209 Встановлення/зняття тримача біт 13 209 Механічне перемикання швидкості 14 209 Вмикання/вимикання 15 210 Перевірка заряду акумуляторної батареї 16 21

иладдя – 211 – 212 Дія Малюнок Прийміть до уваги Сторінка OBJ_BUCH-2041-002.book Page 121 Monday, January 12, 2015 10:35 AM122 | Українська 1 609 92A 14Z | (12.1.15) Bosch Power Tools При всіх запитаннях і при замовленні запчастин, будь ласка, обов’язково зазначайте 10-значний товарний номер, що знаходиться на заводській табличці електроприладу. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

ТОВ «Роберт Бош» Cервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60

Тел.: (044) 4 90 24 07 (багатоканальний) E-Mail: pt-service.ua@bosch.com Офіційний сайт: www.bosch-powertools.com.ua Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні. Транспортування На додані літієво-іонні акумуляторні батареї розповсюджуються вимоги щодо транспортування небезпечних вантажів. Акумуляторні батареї можуть перевозитися користувачем автомобільним транспортом без необхідності виконання додаткових норм. При пересилці третіми особами (напр.: повітряним транспортом або транспортним експедитором) потрібно додержуватися особливих вимог щодо упаковки та маркування. В цьому випадку при підготовці посилки повинен приймати участь експерт з небезпечних

Відсилайте акумуляторну батарею лише з непошкодженим корпусом. Заклейте відкриті контакти та запакуйте акумуляторну батарею так, щоб вона не совалася в упаковці.

еся, будь ласка, також можли вих додаткових національних приписів.

Електроприлади, акумуляторні батареї, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте електроприлади та акумуляторні батареї/ батарейки в побутове сміття! Лише для країн ЄС: Відповідно до європейської директиви 2012/19/EU електро- і електронні прилади, що вийшли з вживання, та відповідно до європейської директиви 2006/66/EC пошкоджені або відпра- цьовані акумуляторні батареї/батарейки повинні здаватися окремо і утилізуватися екологічно чистим способом. Можливі зміни. OBJ_BUCH-2041-002.book Page 122 Monday, January 12, 2015 10:35 AMҚaзақша | 123 Bosch Power Tools 1 609 92A 14Z | (12.1.15) Қaзақша Сәйкестік туралы сертификат Нөмірi ТС RU С-DE.АЯ46.В.65782 Сәйкестік туралы сертификаттың қолданылу мерзімі 22.09.2019 дейін „РОСТЕСТ-МОСКВА“ 119049, Мәскеу қаласы Житная, көш.14, құр.1 Сәйкестік туралы сертификаттар мына мекенжайда
