NAVODILA ZA UPORABO GSR 14 4 VEC FC2 BOSCH

1 Broj praznih obrtaja (1. brzina)

Montiranje/demontiranje stezaljke u boji 12 209 Montiranje/demontiranje držača bitova 13 209 Mehaničko biranje brzina 14 209 Cilj rukovanja Slika Obratite pažnju na Strana OBJ_BUCH-2041-002.book Page 153 Monday, January 12, 2015 10:35 AM154 | Slovensko 1 609 92A 14Z | (12.1.15) Bosch Power Tools Održavanje i čišćenje Držite električni alat i proreze za ventilaciju čiste, da bi dobro i sigurno radili. Čistite posle svake upotrebe upotrebljeni alat, prihvat alata i proreze za ventilaciju električnog alata kao i proreze za ventilaciju akumulatora. Servisna služba i savetovanje o upotrebi Servisna služba odgovoriće na vaša pitanja o popravcima i održavanju vašeg proizvoda i o rezervnim delovima. Uvećane crteže i informacije o rezervnim delovima možete naći na našoj adresi: www.bosch-pt.com Bosch tim za savetovanje o upotrebi će vam rado pomoći ako imate pitanja o našim proizvodima i priboru. Molimo navedite neizostavno kod svih pitanja i naručivanja rezervnih delova broj predmeta sa 10 brojčanih mesta prema tipskoj tablici električnog alata. Srpski Bosch-Service Dimitrija Tucovića 59 11000 Beograd Tel.: (011) 6448546 Fax: (011) 2416293 E-Mail: asboschz@EUnet.yu Transport Akumulatori koji sadrže litijum jon podležu zahtevima prava o opasnim materijama. Akumulatore može korisnik transportovati na putu bez drugih pakovanja. Kod slanja preko trećih lica (na primer vazdušnih transportom ili špedicijom) mora se obratiti pažnja na posebne zahteve u pogledu pakovanja i označavanja. Ovde se mora pozvati kod pripreme komada za slanje ekspert za opasne materije. Šaljite akumuatore samo ako kućište nije oštećeno. Odlepite otvorene kontakte i upakujte akumulator tako, da se ne pokreće u paketu. Molimo da obratite pažnju na eventualne dalje nationalne propise. Uklanjanje djubreta Električne alate, akumulatore, pribor i pakovanja treba odvoziti reciklaži koja odgovara zaštiti čovekove sredine. Ne bacajte električne alate i akumulatore/baterije u kućno djubre! Samo za EU-zemlje: Prema evropskoj smernici 2012/19/EU ne moraju više neupotrebljivi električni uredjaji a prema evropskoj smernici 2006/66/EC ne moraju ni akumulatori/batrerije koji su u kvaru ili istrošeni da se odvojeno sakupljaju i odvoze reciklaži koja odgovara zaštiti čovekove sredine. Zadržavamo pravo na promene. Slovensko Splošna varnostna navodila za električna orodja Preberite vsa opozorila in napotila. Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe. Vsa opozorila in napotila shranite, ker jih boste v priho- dnje še potrebovali. Pojem „električno orodje“, ki se pojavlja v nadaljnjem besedi- lu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla). Varnost na delovnem mestu Delovno področje naj bo vedno čisto in dobro osvetlje- no. Nered in neosvetljena delovna področja lahko povzro- čijo nezgode. Ne uporabljajte električnega orodja v okolju, kjer lahko pride do eksplozij oziroma tam, kjer se nahajajo vnetlji- ve tekočine, plini ali prah. Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali para vnameta. Prosimo, da med uporabo električnega orodja ne dovo- lite otrokom ali drugim osebam, da bi se Vam približali. Uključivanje/isključivanje 15 210 Kontrola stanja punjenja akumulatora 16 210 Biranje pribora – 211 – 212 Cilj rukovanja Slika Obratite pažnju na Strana OPOZORILO OBJ_BUCH-2041-002.book Page 154 Monday, January 12, 2015 10:35 AMSlovensko | 155 Bosch Power Tools 1 609 92A 14Z | (12.1.15) Odvračanje Vaše pozornosti drugam lahko povzroči izgubo kontrole nad napravo. Električna varnost Priključni vtikač električnega orodja se mora prilegati vtičnici. Spreminjanje vtikača na kakršenkoli način ni dovoljeno. Pri ozemljenih električnih orodjih ne upo- rabljajte vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara. Izogibajte se telesnemu stiku z ozemljenimi površinami kot so na primer cevi, grelci, štedilniki in hladilniki. Tve- ganje električnega udara je večje, če je Vaše telo ozemlje- no. Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje električ- nega udara. Ne uporabljajte kabla za nošenje ali obešanje električ- nega orodja in ne vlecite za kabel, če želite vtikač izvle- či iz vtičnice. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli naprave. Poško- dovani ali zapleteni kabli povečujejo tveganje električnega udara. Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na pro- stem. Uporaba kabelskega podaljška, ki je primeren za de- lo na prostem, zmanjšuje tveganje električnega udara. Če je uporaba električnega orodja v vlažnem okolju ne- izogibna, uporabljajte stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje ele- ktričnega udara. Osebna varnost Bodite pozorni, pazite kaj delate ter se dela z električ- nim orodjem lotite z razumom. Ne uporabljajte elek- tričnega orodja, če ste utrujeni oziroma če ste pod vpli- vom mamil, alkohola ali zdravil. Trenutek nepazljivosti med uporabo električnega orodja je lahko vzrok za resne telesne poškodbe. Uporabljajte osebno zaščitno opremo in vedno nosite zaščitna očala. Nošenje osebne zaščitne opreme, na pri- mer maske proti prahu, nedrsečih zaščitnih čevljev, varno- stne čelade ali zaščitnih glušnikov, kar je odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb. Izogibajte se nenamernemu zagonu. Pred priključitvijo električnega orodja na električno omrežje in/ali na aku- mulator in pred dviganjem ali nošenjem se prepričajte, če je električno orodje izklopljeno. Prenašanje naprave s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo. Pred vklapljanjem električnega orodja odstranite na- stavitvena orodja ali izvijače. Orodje ali ključ, ki se naha- ja v vrtečem se delu naprave, lahko povzroči telesne po- škodbe. Izogibajte se nenormalni telesni drži. Poskrbite za tr- dno stojišče in za stalno ravnotežje. Tako boste v nepri- čakovanih situacijah električno orodje lahko bolje nadzoro- vali. Nosite primerna oblačila. Ne nosite ohlapnih oblačil in nakita. Lase, oblačila in rokavice ne približujte premi- kajočim se delom naprave. Premikajoči se deli naprave lahko zagrabijo ohlapno oblačilo, dolge lase ali nakit. Če je na napravo možno montirati priprave za odsesa- vanje ali prestrezanje prahu, se prepričajte, če so le-te priključene in če se pravilno uporabljajo. Uporaba pri- prave za odsesavanje prahu zmanjšuje zdravstveno ogro- ženost zaradi prahu. Skrbna uporaba in ravnanje z električnimi orodji Ne preobremenjujte naprave. Pri delu uporabljajte ele- ktrična orodja, ki so za to delo namenjena. Z ustreznim električnim orodjem boste v navedenem zmogljivostnem področju delali bolje in varneje. Ne uporabljajte električnega orodja s pokvarjenim sti- kalom. Električno orodje, ki se ne da več vklopiti ali izklo- piti, je nevarno in ga je potrebno popraviti. Pred nastavljanjem naprave, zamenjavo delov pribora ali odlaganjem naprave izvlecite vtikač iz električne vtičnice in/ali odstranite akumulator. Ta previdnostni ukrep preprečuje nenameren zagon električnega orodja. Električna orodja, katerih ne uporabljate, shranjujte izven dosega otrok. Osebam, ki naprave ne poznajo ali niso prebrale teh navodil za uporabo, naprave ne dovo- lite uporabljati. Električna orodja so nevarna, če jih upo- rabljajo neizkušene osebe. Skrbno negujte električno orodje. Kontrolirajte brez- hibno delovanje premičnih delov naprave, ki se ne sme- jo zatikati. Če so ti deli zlomljeni ali poškodovani do te mere, da ovirajo delovanje električnega orodja, jih je potrebno pred uporabo naprave popraviti. Slabo vzdr- ževana električna orodja so vzrok za mnoge nezgode. Rezalna orodja vzdržujte tako, da bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva. Električna orodja, pribor, vsadna orodja in podobno uporabljajte ustrezno tem navodilom. Pri tem upošte- vajte delovne pogoje in dejavnost, ki jo boste opravlja- li. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij. Skrbno ravnanje in uporaba akumulatorskih orodij Akumulatorske baterije polnite samo v polnilnikih, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen dolo- čeni vrsti akumulatorskih baterij, se lahko vname, če ga boste uporabljali skupaj z drugačnimi akumulatorski- mi baterijami. V električnih orodjih uporabljajte le akumulatorske ba- terije, ki so zanje predvidene. Uporaba drugih akumula- torskih baterij lahko povzroči telesne poškodbe ali požar. Akumulatorska baterija, katere ne uporabljate, ne sme priti v stik s pisarniškimi sponkami, kovanci, žeblji, vi- jaki in drugimi manjšimi kovinskimi predmeti, ki bi lah- ko povzročili premostitev kontaktov. Kratek stik med akumulatorskimi kontakti lahko ima za posledico opekline ali požar. OBJ_BUCH-2041-002.book Page 155 Monday, January 12, 2015 10:35 AM156 | Slovensko 1 609 92A 14Z | (12.1.15) Bosch Power Tools V primeru napačne uporabe lahko iz akumulatorske ba- terije izteče tekočina. Izogibajte se kontaktu z njo. Pri naključnem kontaktu s kožo spirajte z vodo. Če pride tekočina v oko, dodatno poiščite tudi zdravniško po- moč. Iztekajoča akumulatorska tekočina lahko povzroči draženje kože ali opekline. Servisiranje Vaše električno orodje naj popravlja samo kvalificirano strokovno osebje ob obvezni uporabi originalnih re- zervnih delov. Tako bo zagotovljena ohranitev varnosti naprave. Varnostna opozorila za vrtalne stroje in vijačnike Napravo smete držati le na izoliranem ročaju, če delate na območju, kjer lahko vstavljeno orodje ali vijak pride v stik s skritimi omrežnimi napeljavami. Stik z napelja- vo, ki je pod napetostjo povzroči, da so posledično tudi ko- vinski deli naprave pod napetostjo in to vodi do električne- ga udara. Uporabite dodatne ročaje, če so priloženi pri dobavi električnega orodja. Izguba kontrole lahko povzroči po- škodbe. Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave oziroma se o tem pozanimaj- te pri lokalnem podjetju za oskrbo z elektriko, plinom in vodo. Stik z vodi, ki so pod napetostjo, lahko povzroči po- žar ali električni udar. Poškodbe plinskega voda so lahko vzrok za eksplozijo, vdor v vodovodno omrežje pa ima za posledico materialno škodo. V primeru blokiranja vstavnega orodja električno orod- je takoj izklopite. Bodite pripravljeni na visoke reakcij- ske momente, ki povzročijo nasprotni udarec. Vstavno orodje blokira v naslednjih primerih: – če je električno orodje preobremenjeno ali – če se zagozdi v obdelovanec. Trdno držite električno orodje. Pri zategovanju ali odvija- nju vijakov lahko za kratek čas nastopijo visoki reakcijski momenti. Zavarujte obdelovanec. Obdelovanec bo proti premika- nju bolje zavarovan z vpenjalnimi pripravami ali s prime- žem, kot če bi ga držali z roko. Pred odlaganjem električnega orodja počakajte, da se orodje popolnoma ustavi. Električno orodje se lahko za- takne, zaradi česar lahko izgubite nadzor nad njim. Akumulatorske baterije ne odpirajte. Nevarnost kratke- ga stika! Zaščitite akumulatorsko baterijo pred vročino, npr. tudi pred stalnim sončnim obsevanjem, ognjem, vodo in vlažnostjo. Obstaja nevarnost eksplozije. Če je akumulatorska baterija poškodovana ali če jo ne- pravilno uporabljate, lahko iz nje uhajajo pare. Poskrbi- te za dovod svežega zraka in pri težavah poiščite zdrav- nika. Pare lahko povzročijo draženje dihalnih poti. Akumulatorsko baterijo uporabljajte le v povezavi z va- šim izdelkom Bosch. Le tako je akumulatorska baterija za- ščitena pred nevarno preobremenitvijo. Ostri predmeti, kot so na primer nohi ali izvijač, ali zu- nanje delujoče sile lahko poškodujejo akumulatorsko baterijo. Pride lahko do notranjega kratkega stika, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira. Druga varnostna opozorila in delovna navodila Prah nekaterih materialov kot npr. svinčenega prema- za, nekaterih vrst lesa, mineralov in kovin je lahko zdravju škodljiv in lahko povzroči alergične reakcije, obelenje dihal in/ali rak. Material z vsebnostjo azbesta smejo obdelovati le strokovnjaki. – Poskrbite za dobro zračenje delovnega mesta. – Priporočamo, da nosite zaščitno masko za prah s filtrir- nim razredom P2. Upoštevajte veljavne nacionalne predpise za obdelovalne materiale. Preprečite nabiranje prahu na delovnem mestu. Prah se lahko hitro vname. Pred začetkom kakršnih koli del na električnem orodju (na primer vzdrževanje, zamenjava orodja, itd.) kakor tudi pri transportiranju in shranjevanju premaknite sti- kalo za preklop smeri vrtenja v sredino. Nenameren vklop vklopno/izklopnega stikala lahko povzroči telesne poškodbe. Akumulatorsko baterijo dobavimo delno izpraznjeno. Da bi lahko akumulatorska baterija razvila svojo polno zmogljivost, jo morate pred prvo uporabo v celoti na- polniti v polnilni napravi. Preberite si navodilo za obratovanje polnilne naprave. Električno orodje postavite na vijak samo v izkloplje- nem stanju. Vrteča se električna orodja lahko zdrsnejo. Stikalo za izbiro stopnje smete aktivirati le pri mirova- nju električnega orodja. Potisnite stikalo za izbiro stopnje vselej do omejevala. V nasprotnem primeru lahko poškodujete električno orod- je. Da bi privarčevali z energijo, vklopite električno orodje le takrat, ko ga boste uporabljali. Simboli Naslednji simboli so pomembni za branje in razumevanje na- vodila za obratovanje. Zapomnite si simbole in njihov pomen. Pravilna interpretacija simbolov vam pomaga, da električno orodje lahko bolje in varneje uporabljate. OBJ_BUCH-2041-002.book Page 156 Monday, January 12, 2015 10:35 AMSlovensko | 157 Bosch Power Tools 1 609 92A 14Z | (12.1.15) Obseg pošiljke Akumulatorski vrtalni vijačnik, hitrovpenjalna glava (GFA FC2). Akumulatorska baterija, nastavki in pribor, ki je narisan oziro- ma opisan, ne sodijo v standardni obseg dobave. Celoten pribor najdete v našem programu pribora. Uporaba v skladu z namenom Električno orodje je primerno tako za privijanje in odvijanje vi- jakov kot za vrtanje v les, kovino in plastiko. Električno orodje lahko uporabljate s kotno vrtalno glavo (GWA FC2) (pribor), izsrednikom (GEA FC2) (pribor) ali hi- trovpenjalno glavo (GFA FC2) (obseg dobave). Kotno vrtalno glavo (GWA FC2), izsrednik (GEA FC2) in hi- trovpenjalno glavo (GFA FC2) smete uporabljati izključno z akumulatorskima vrtalnima vijačnikoma GSR 14,4 V-EC FC2 in GSR 18 V-EC FC2. Opozorilo: Pri privijanju ali zategovanju metričnih vijakov s kotno vrtalno glavo (GWA FC2) je treba vrtilni moment izbrati vnaprej. V na- sprotnem primeru obstaja nevarnost poškodbe pogona. Lučka na električnem orodju osvetljuje neposredno delovno območje električnega orodja in ni primerna za razsvetljavo v gospodinjstvu. Simbol Pomen GSR14,4V-EC FC2/GSR18V-EC FC2: Akumulatorski vrtalni vrtačnik Sivo označeno območje: ročaj (izolirana površina ročaja) Številka artikla Preberite si vsa varnostna opozorila in navodila Snemite akumulatorsko baterijo pred vsemi opravili na električnem orodju Nosite zaščito sluha. Smer premikanja Smer reakcije Vrtanje in vijačenje Majhno število vrtljajev Veliko število vrtljajev Vklop Izklop Vrtenje v desno/levo Kapaciteta akumulatorske baterije UNazivna napetost

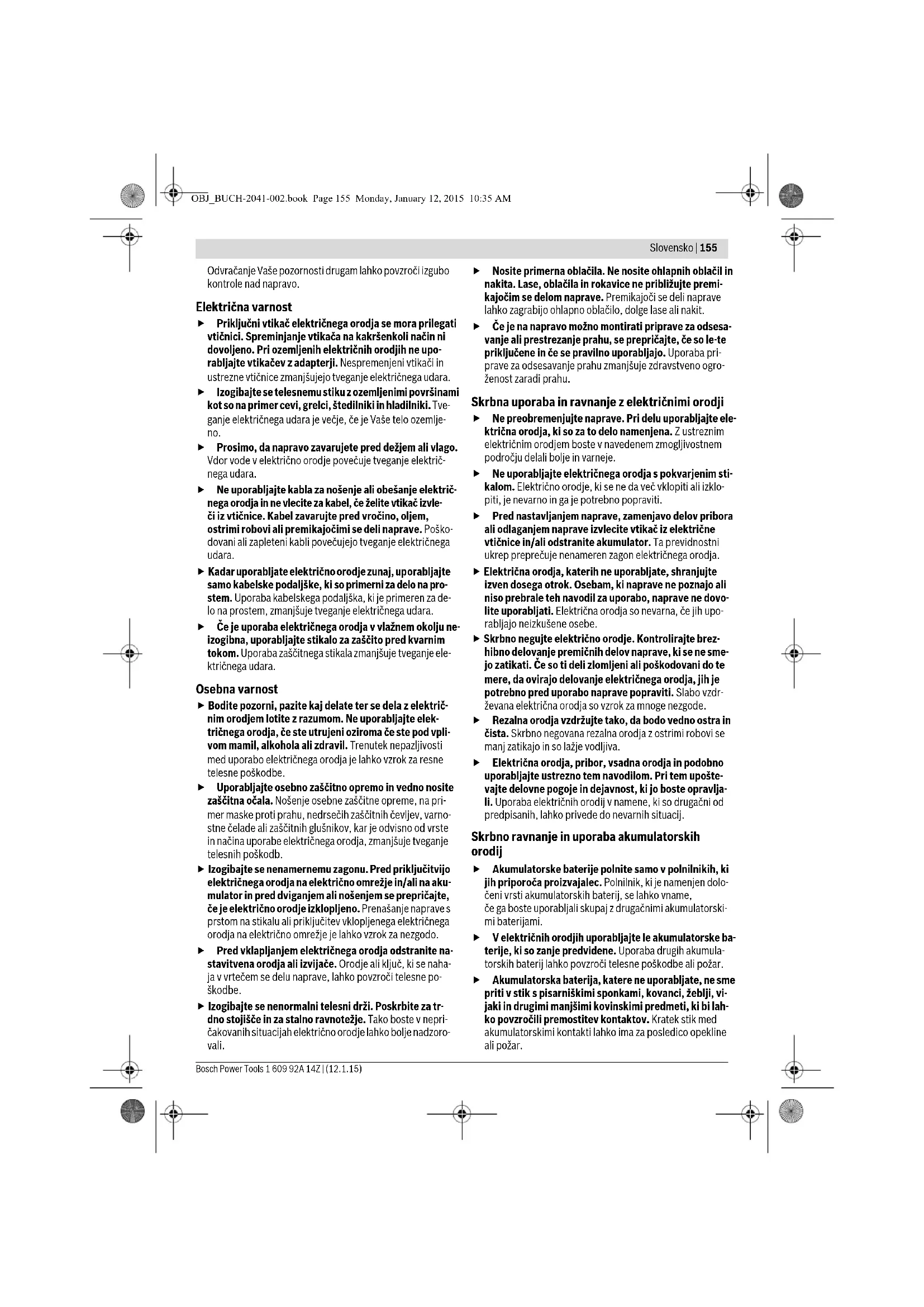

1 Število vrtljajev (1. stopnja)

2 Število vrtljajev (2. stopnja) M maks. vrtilni moment po ISO 5393 Kovina Les ØVrtalni premer maks. Ø Maks. Ø vijaka Območje vpenjanja vpenjalne glave Prijemalo za orodje Teža po EPTA-Procedure 01/2003 Se slišno zaskoči (večkrat)

Skupna vrednost vibracij

in za skladiščenje (** omejena zmogljivost pri temperatu- rah <0 °C) Priporočene akumulatorske baterije Priporočeni polnilniki Simbol Pomen OBJ_BUCH-2041-002.book Page 157 Monday, January 12, 2015 10:35 AM158 | Slovensko 1 609 92A 14Z | (12.1.15) Bosch Power Tools Tehnični podatki Tehnični podatki izdelka so navedeni v tabeli na strani 203. Izjava o skladnosti Z izključno odgovornostjo izjavljamo, da je izdelek, opisan v „Tehničnih podatkih“, v skladu z vsemi relevantnimi določili direktiv 2009/125/ES (uredba 1194/2012), 2011/65/EU, 2004/108/ES, 2006/42/ES, vključno z njihovimi spremem- bami in ustreza naslednjim normam: EN 60745-1, EN 60745-2-1, EN 60745-2-2. Tehnična dokumentacija (2006/42/ES) pri: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 12.01.2015 Podatki o hrupu/vibracijah Merilne vrednosti izdelka so navedene v tabeli na strani 203. Merilne vrednosti hrupa izračunane v skladu z EN 60745-2-1. Skupne vrednosti vibracij a

(vektorska vsota treh smeri) in negotovost K se izračunajo v skladu z EN 60745. Podane vrednosti nivoja vibracij v teh navodilih so bile izmer- jene v skladu s standardiziranim merilnim postopkom po EN 60745 in se lahko uporabljajo za primerjavo električnih orodij med seboj. Primeren je tudi za začasno oceno obreme- njenosti z vibracijami. Naveden nivo vibracij predstavlja glavne uporabe električne- ga orodja. Če pa se električno orodje uporablja še v druge na- mene, z različnim priborom, odstopajočimi vstavnimi orodji ali pri nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To lahko obremenjenosti z vibracijami med določenim obdo- bjem uporabe občutno poveča. Za natančnejšo oceno obremenjenosti z vibracijami morate upoštevati tudi tisti čas, ko je naprava izklopljena in teče, ven- dar dejansko ni v uporabi. To lahko obremenjenost z vibraci- jami preko celotnega obdobja dela občutno zmanjša. Določite dodatne varnostne ukrepe za zaščito upravljalca pred vplivi vibracij, npr. Vzdrževanje električnega orodja in vstavnih orodij, segrevanje rok, organizacija delovnih postop- kov. Montaža in obratovanje Naslednja tabela prikazuje cilje delovanja za montažo in obratovanje električnega orodja. Navodila k ciljem delovanja so prikaza- na z ustrezno sliko. Glede na vrsto uporabe so potrebne različne kombinacije. Upoštevajte varnostna navodila. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Cilj dejanja Slika Upoštevajte Stran Odstranitev akumulatorske baterije 1 204 Namestitev akumulatorske baterije 2 204 Montaža vstavnega orodja 3 204 Nastavitev smeri vrtenja 4 205 Predizbira vrtilnega momenta 5 205 OBJ_BUCH-2041-002.book Page 158 Monday, January 12, 2015 10:35 AMSlovensko | 159 Bosch Power Tools 1 609 92A 14Z | (12.1.15) Predizbira vrtilnega momenta (samo pri kotni vrtalni glavi GWA FC2)
