BRUKSANVISNING XRSS 287 BW BB AMANA

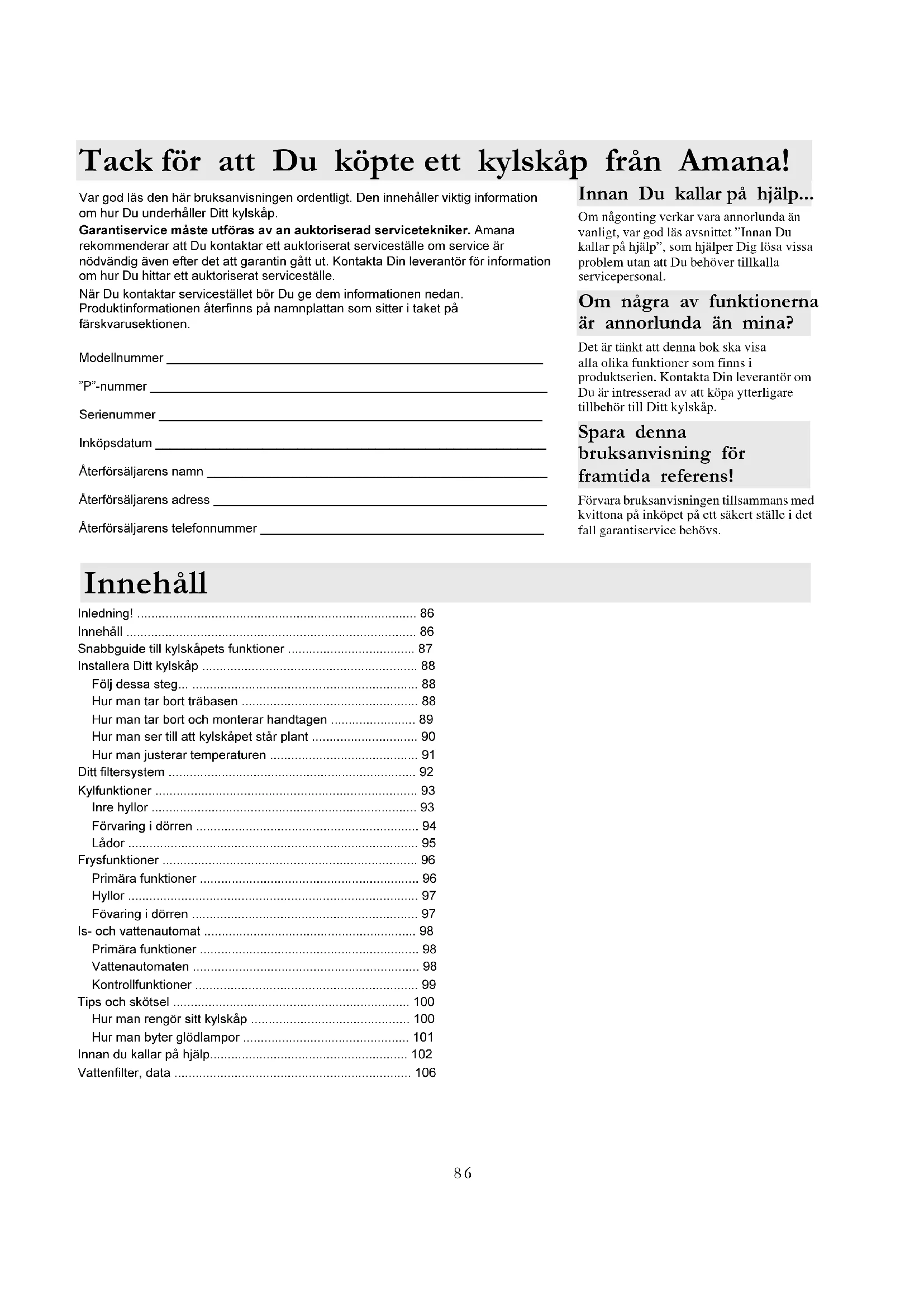

• Var god läs den här bruksanvisningen ordentligt. Den innehåller viktig information om hur Du underhåller Ditt kylskåp. Garantiservice måste utföras av an auktoriserad servicetekniker. Amana rekommenderar att Du kontaktar ett auktoriserat serviceställe om service är nödvändig även efter det att garantin gått ut. Kontakta Din leverantör för information om hur Du hittar ett auktoriserat serviceställe. När Du kontaktar servicestället bör Du ge dem informationen nedan. Produktinformationen återfinns på namnplattan som sitter i taket på färskvarusektionen. Modellnummer _____________________________________________________ P-nummer ________________________________________________________ Serienummer ______________________________________________________ Inköpsdatum _______________________________________________________ Återförsäljarens namn ________________________________________________ Återförsäljarens adress _______________________________________________ Återförsäljarens telefonnummer ________________________________________ Tack för att Du köpte ett kylskåp från Amana! Innehåll Innan Du kallar på hjälp
• Om någonting verkar vara annorlunda än vanligt, var god läs avsnittet ”Innan Du kallar på hjälp”, som hjälper Dig lösa vissa problem utan att Du behöver tillkalla servicepersonal. Om några av funktionerna är annorlunda än mina? Det är tänkt att denna bok ska visa alla olika funktioner som finns i produktserien. Kontakta Din leverantör om Du är intresserad av att köpa ytterligare tillbehör till Ditt kylskåp. Spara denna bruksanvisning för framtida referens! Förvara bruksanvisningen tillsammans med kvittona på inköpet på ett säkert ställe i det fall garantiservice behövs. Inledning! p. 86
• Innehåll p. 86
• Snabbguide till kylskåpets funktioner p. 87
• Installera Ditt kylskåp p. 88
• Följ dessa steg p. 88
• Hur man tar bort träbasen p. 88
• Hur man tar bort och monterar handtagen p. 89
• Hur man ser till att kylskåpet står plant p. 90
• Hur man justerar temperaturen p. 91
• Ditt filtersystem p. 92
• Kylfunktioner p. 93
• Inre hyllor p. 93
• Förvaring i dörren p. 94
• Lådor p. 95
• Frysfunktioner p. 96
• Primära funktioner p. 96
• Hyllor p. 97
• Fövaring i dörren p. 97
• Is- och vattenautomat p. 98
• Primära funktioner p. 98
• Vattenautomaten p. 98
• Kontrollfunktioner p. 99
• Tips och skötsel p. 100
• Hur man rengör sitt kylskåp p. 100
• Hur man byter glödlampor p. 101
• Innan du kallar på hjälp p. 102
• Vattenfilter, data 7 Viktig säkerhetsinformation Snabbguide till kylskåpets funktioner p. 1068

Lär Dig känna igen säkerhetssymboler, ord och etiketter FARA

FARA - Omedelbara risker som KOMMER ATT leda till allvarliga personskador eller dödsfall. VARNING

VARNING - Risker eller farliga beteenden som KAN leda till allvarliga personskador eller dödsfall. FÖRSIKTIGT

FÖRSIKTIGT - Risker eller farliga beteenden som KAN leda till mindre allvarliga personskador eller skada på produkten eller annan egendom. Vad Du behöver veta om säkerhetsföreskrifter Styckena “Varning” och “Viktiga säkerhetsföreskrifter” i denna bruksanvisning är ej avsedda att täcka alla upptänkliga tillstånd och situationer som skulle kunna uppstå. Använd sunt förnuft, försiktighet och omsorg när Du installerar, underhåller eller använder kylskåpet. Kontakta alltid Din leverantör, distributör, serviceställe eller tillverkare angående problem eller tillstånd som Du inte förstår. Kassera ditt kylskåp på rätt sättOBS! Även idag kan barn låsas in och kvävas i kylskåp. Kasserade och övergivna kylskåp ärfortfarande farliga även om de bara ska stå där några dagar. Om du ska kassera ditt gamlakylskåp, ber vi dig att följa nedanstående instruktioner för att undvika olyckor.INNAN DU KASSERAR DIN GAMLA KYL ELLER FRYS: Lyft av dörrarna. Lämna kvar hyllorna så att barn får svårare att klättra in. FARA

Reducera riskerna för personskada och dödsfall genom att iaktta grundläggandeförsiktighetsåtgärder inklusive följande:

Installera Ditt kylskåp Instruktionerna är till för att hjälpa Dig installera Ditt kylskåp. Amana kan inte göras ansvarig för inkorrekt installation. Följ dessa steg... En kvalificerad tekniker måste installera kylskåpet i enlighet med följande instruktioner. Mät dörröppningen samt djup och bredd på kylskåpet. Ta vid behov bort handtag och dörrar. Teknikern måste dessutom:1. Följa lokala bestämmelser för anslutningar till vatten- och elnät.2. Avsluta anslutningen till vattennätet innan anslutningen till elnätet påbörjas.Nätsladden får endast servas eller bytas av behörig servicepersonal.Installationskrav1. Anslut till ett jordat uttag med separat 230 V, 50 Hz, 10 A strömkrets.2. Skydda ömtåligt golv med kartong eller mattor.3. Installera på ett golv som kan bära upp till 429 kg.4. Det måste finnas 5 mm fritt utrymme på var sida om kylskåpet. På modeller med mer än 60 cm djup, måste det dessutomfinnas 25 mm mellanrum ovanför kylskåpet.5. 60 cm djupa modeller.Om bänken har 25 mm överhäng, skall hörnen skäras till 45° vinkel. Hur man tar bort träbasen FÖRSIKTIGT

För att undvika skada på person eller egendom, måste två personer hjälpas åt att ta bort träbasen.1. Tejpa igen dörrarna för att förhindra att de plötsligt går upp.2. För in transportvagnen under sidan på kylskåpet.3. Skydda kylskåpet med filtar eller dynor. Spänn en rem runt kylskåpet. Placera transportkuddar av skumgummi -finns i transportförpackningen - under remmen. Dra åt remmen ordentligt.4. Sänk ner transportvagnen till golvet. Transportvagnens handtag skall vara placerade nederst.5. Avlägsna de två översta bultarna från trätrallen.6. Res upp kylskåpet och transportvagnen till upprätt läge. Ta bort remmen.7. För in transportvagnen under den motsatta sidan av kylskåpet.8. Upprepa steg 3-5.9. Ta bort träbasen.10. Res upp kylskåpet och transportvagnen till upprätt läge. Ta bort transportvagnen. OBS! Låt inte kylskåpet ligga på sidan längre än nödvändigt då bultarna avlägsnas. Hur man tar bort och sätter tillbaka dörrar och gångjärn Kontakta en kvalificerad tekniker.89 Installera Ditt kylskåp

Rikta in handtagen mot klämmorna på respektive dörrs långsida och för handtaget nedåt tills dess att skruvhålen på handtaget och dörren står mitt för varandra. Tryck fast listen över nedre delen av handtagen och listen på nedre delen av dörren.

Handtag, hellängd (ej rostfritt stål) Handtag, halvlängd (ej rostfritt stål)

Hur man tar bort och monterar handtagen Handtagen ligger i färskvarusektionen i kylskåpet. Handtagslister, handtagspluggar och andra specialdelar återfinns tillsammans med litteraturen. Passa in handtagets andra del över den övre dörrklämman och skjut handtaget uppåt så långt som möjligt.

Handtagsmodeller av rostfritt stål Lossa på den lägre klämman på kylskåpsdörren med en 1/4" sexkantsnyckel.

För in 1/4" sexkantsnyckeln i det förborrade hålet på handtagets nedre del och dra åt skruven.

Leta reda på det förborrade hålet på handtagets nedre del och passa in den ihåliga delen av handtaget över den lägre dörrklämman.

Ta av handtagen efter montering... Genom att följa steg 3 och 4 fast i omvänd ordning.OBS! Delarna kan sitta ihop hårt. För att ta bort handtaget,drag uppåt och utåt. Ta av handtagen efter montering... Handtagen kan behövas tas av då kylskåpet flyttasi trånga utrymmen. Genom att följa steg 2 och 3 fast i omvändordning.OBS! Undvik att handtaget skadas genom attanvända en platt skruvmejsel vars blad ärinlindat i maskeringstejp för att ta bort denfärgade handtagslisten. Ta bort de två fästskruvarna med sexkantshuvud ¼" som sitter nederst på kylskåps-och frysdörrarna. För in skruvarna från steg 1 i skruvhålen på nedre delen av handtaget. Rikta in handtagen mot skruvhålen och för in skruvarna från steg 1. Ta bort de fyra fästskruvarna med sexkantshuvud 1/4" som sitter längst upp och längst ner på kylskåps- och frysdörrarna. Tryck fast den färgade handtagslisten över skruvhålen överst och nederst på handtagen. Tryck fast listen genom att förststoppa in den större rundade änden.90 Vad gör man om dörrarna inte är i linje med varandra?

• Fastställ vilken dörr som ska sänkas och vrid den främrejusteringsskruven motsols. Fortsätt vrida tills dess att dörrarnaär i linje med varandra.• Om Du når botten på justeringsomfånget och dörrarnafortfarande inte är i linje med varandra - höj då istället denandra dörren genom att vrida den främre justeringsskruven påandra sidan medsols.• Sätt tillbaka fotgallret.Vrid båda främre justerings-skruvarna (A) medsolsför att höja och motsols föratt sänka respektive hörn.

Undvik skador på väggar och golv genom att skydda plastgolv och andra ömtåliga golv med kartong, mattor eller andraskyddande material. Undvik skador eller brott på justeringsskruven genom att inte använda elektriska verktyg för att korrigera skåpets lutning. JUSTERA ALDRIG skåpet så att det är lägre än 173,9 cm (minus gångjärn och topp) eftersom detta kan leda till att komponenter på undersidan skadas.Vrid båda bakre justeringsskruvarna(B) medsols för att höja ochmotsols för att sänkarespektive hörn. %$Kontrollera med hjälp av vattenpasset attkylskåpet lutar bakåt med 6 mm. Dettaför att dörren ska stängas ordentligt. Sätt tillbaka fotgallret när kylskåpet är avvägtoch stabil.

Hur man ser till att kylskåpet står plant Dessa verktyg behövs 3/8" sexkantsnyckel Vattenpass Vad gör man om kylskåpet vickar eller står ostadigt?

• Höj det vickande hörnet genom att vrida den bakrejusteringsskruven medsols.• Sätt tillbaka fotgallret. Installera Ditt kylskåp Hur man monterar handtagen forts. Hur man kopplar in vattentillförseln Kontakta en kvalificerad tekniker.Avlägsna fotgallret ochnedre gångjärnsskyddet Öppna först båda dörrarnapå vid gavel (180°). Ta av handtagen efter montering... Genom att följa steg 2 t. o.m. 5 fast iomvänd ordning.OBS! Undvik att handtaget eller skåpetskadas genom att använda en plattskruvmejsel vars blad är inlindat imaskeringstejp för att ta bort pluggarna.För in skruvpluggen i detförborrade hålet. Upprepa steg 2 t.o.m. 5 för attmontera frysdörrhandtaget. Handtag av rostfritt stål forts.91 Installera Ditt kylskåp Hur man justerar temperaturen Detta kylskåp är avsett att arbeta vid normal rumstemperatur mellan 13 och 43 °C.OBS! Kylskåpet är så utformat att man alltid ska börja med attjustera temperaturen i kylsektionen. Det tar 24 timmar för temperaturen att stabiliseras.

Leta reda på kylskåps- och fryskontrollerna som sitter på den övre vänstra väggen i färskvarusektionen. Sätt båda kontrollerna på 4.

Upprepa proceduren om så behövs.

OBS! Ingen av sektionerna kommer att kylas ner omfryskontrollen står på AV. Hur testar man temperaturen? Detta behövs:· 2 termometrar med ett omfång på minst -21 till 10 °C.· 2 dricksglas

För frysen· Placera termometern i ett glasvegetabilisk olja i mitten avfrysen och fortsätt med steg 3 iavsnittet «Hur man justerartemperaturen» ovan.För kylen· Placera termometern i ett glasvatten i mitten av kylskåpetoch fortsätt med steg 3 iavsnittet «Hur man justerartemperaturen» ovan. Kontrollera att temperaturen i färskvarusektionen är 3 till 4 °C.

• Vrid kontrollen till nästa högre tal omtemperaturen är för hög.· Vrid kontrollen till nästa lägre tal omtemperaturen är för låg.· Det tar 5-8 timmar för justeringarna att träda i kraft. Kontrollera att temperaturen i frysen är -17 till -16 °C.
• Vrid kontrollen till nästa högre tal om temperaturenär för hög.· Vrid kontrollen till nästa lägre tal om temperaturenär för låg.· Det tar 5-8 timmar för justeringarna att träda i kraft.92 VARNING

Undvik allvarliga personskador och dödsfall genom att inte använda kylskåpet där vattnet är skadligt eller av okänd kvalitet utan att desinficera vattnet innan eller efter det att det filtreras. FÖRSIKTIGT

Den förbikopplande patronen FILTRERAR INTE vattnet. Se till att ha en bytespatron till hands när filtret ska bytas. När filtersystemet har varit fruset ska filterpatronen bytas ut. När systemet har stått oanvänt och vattnet har en obehaglig smak eller lukt kan man skölja ur systemet genom att pumpafram 2-3 glas vatten. Om lukten eller smaken kvarstår - byt filterpatronen.

Installera och ta bort vattenfiltretFörsta gången vattenfiltret installerasOBS! Luft som fastnat i systemet kan orsaka utstötningav både vatten och filterpatron. Var försiktig när Du tar urpatronenByta vattenfilter

När bör man byta vattenfiltret?På vissa modeller har is- och vattenautomaten en indikator somvisar när filtret bör bytas. Instruktioner för hur man använderoch nollställer funktionen finns i avsnittet om is- ochvattenautomaten i bruksanvisningen.OBS! Vattnets kvalitet och hur mycket vatten man använderavgör filtrets livslängd. Hög förbrukning och låg vattenkvalitetgör att filtret bör bytas oftare.Hur beställer man en ny filterpatron?Amana vattenfilterpatron modell WF50 kan köpas frånAmana-leverantörer och serviceställen. Kontakta Din lokaladistributör för mer information. Ditt filtersystem Jag försöker trycka fram vattenför att skölja ur systemet.Var är vattnet?Första gången man använder vattenautomaten tar det cirka1-2 minuter för den interna vattentanken att fyllas upp.Om man väljer att inte användavattenfiltersystemet?Is- och vattenautomaten kan användas utan vattenfiltret.Ersätt filtret med det blå förbikopplingslocket om Du väljerdenna variant. Vrid filtret motsols tills det lossnar ur filterhållaren. Torka upp överskottsvattnet ur filterlocket och fortsätt enligt steg 2 och 3 av installationen. Häll ut vattnet i vasken eller toaletten och släng filtret bland det vanliga hushållsavfallet. Ta av det blå förbikopplings- locket och spar det för senare bruk. Ta av sigillet från änden på filtret och sätt in filtret i filterhållaren. Vrid medsols tills filtret stannar ochknäppa på filterlocket. Minska risken för vattensprut genom att spola ut luften ur systemet. Låt vatten rinna i cirka 2 min, eller tills det rinner stadigt. En längre urspolning kan vara nödvändig i vissahushåll där vattenkvaliteten är låg.93 Kylfunktioner FÖRSIKTIGT

Observera följande för att undvika personskador eller skador på egendom: Se till att hyllan sitter stadigt innan några föremål ställs på den. Hantera hyllorna av härdat glas varsamt. Hyllorna kan plötsligt gå sönder om en bit slås ur eller de repas eller om deutsätts för plötsliga temperaturväxlingar. Inre hyllor Side Glide-hylla (vissa modeller) Side Glide-hyllorna hakas fast på en bakre,dubbel tvärslå. Hyllorna kan antingen placerassida vid sida och skapa en plan yta avskåpets fulla bredd, eller hakas fast påtvå olika tvärslåar och kan då skjutas tillhöger eller vänster. Allt föratt anpassa skåpet till alla typer av förvaringsbehov.Montera och ta ut hyllorna: Lyft hyllan 10° från den dubbla tvärslån.Ta ut hyllan. Montera genom att upprepa samma procedurfast i omvänd ordning.Skjuta hyllorna i sidled: Lyft hyllans framdel enaning och skjut den tillhöger eller vänster.Montera och ta ut dendubbla tvärslån: Skjut tvärslån uppåt så attden hakar ur metallspåret. Montera genom att göralikadant fast i omvänd ordning. Spillsaver Easy Glide-hylla (vissa modeller) Spillsaver Easy Glide-hyllornamöjliggör lätt rengöring då de kandras ut så att man kommer åtföremål längre bak. Glashyllankan dessutom tas ut helt.Dra ut hyllan helt ochlyft sedan upp den ur ramen. I anvisningen för de stationära Spillsaver-hyllorna(nedan) står hur man tar ut hyllan och ramen. Spillsaver-hylla Spillsaver stationära hyllor samlarupp små spill så att det blirenklare att städa. Ta ur hyllan genom att lyftauppåt och utåt. Montera hyllan genom att göralikadant fast i omvänd ordning. Bakre förlängning av hylla (vissa modeller) Den bakre förlängningen av en hylla motverkar att sakerfaller av hyllan bakåt.Ta bort och montera hyllförlängningen: Dra förlängningen rakt uppåt ochav den bakre delen av hyllan. Montera genom att föra in stiftenpå hyllförlängningen i hålenpå hyllramen.Det är tänkt att denna bok ska visa alla olika funktioner som finns i produktserien.Kontakta Din lokala distributör om Ditt kylskåp inte har alla de funktionersom visas och Du är intresserad av att köpa till fler tillbehör och funktioner. Om några av funktionerna är annorlunda än mina?94 Förvaring i dörren Dörrskålar Dörrskålarna kan justeras föratt tillgodose olika typer avförvaringsbehov. Tag ut skålen genom att dra detuppåt och därefter rakt ut. Montera skålen enligt sammaprocedur fast i omvänd ordning. Kylfunktioner Tippbar dörrskål (vissa modeller) Funktionen består av en skål och en ram, och gerpraktisk förvaring av mat i dörren. Skålen kan tippasframåt så att man lättare kommer åt varorna och kanlyftas upp för att underlätta rengöring och justering.Ta ut och montera dörrskålen: Tippa skålen framåt och drasedan rakt ut. Montera skålen genom att skjutain den i ramen och sedan tryckain den i upprätt position.Flytta dörrskålens ram: Ta bort skålen enligt instruktionerna ovan. Lyft upp ramen ur dörren ochsätt tillbaka den på önskad plats. Mejerifacket Mejerifacket erbjuder praktisk förvaring förprodukter som smör, yoghurt, ost m.m.Det är ett justerbart fack som är placerat idörren och som är flyttbart för atttillgodose olika förvaringsbehov. Ta ut mejerifacket genom att skjuta det uppåt och sedandra rakt ut. Montera facket genom attgöra likadant fast i omvänd ordning. Beverage Chiller/ Mini-Chiller (vissa modeller) Den temperaturkontrollerade Beverage Chiller(dryckeskylaren) och Mini Beverage Chiller hållerdrycker och andra varor 3 °C kallare än resten avfärskvarusektionen. Ett luftintag leder luft frånfrysdelen över dryckeskylaren.Kontrollen för Beverage Chillerär placerad på den vänstra väggen ifärskvarusektionen. Kontrollenjusterar mängden luft som cirkulerar idryckeskylaren. Vrid kontrollen mot denstörre snöflingan för att sänka temperaturen.Ta ut och montera BeverageChiller: I de fall mejerifacket eller dörskålenhar placerats precis ovanför Chillernkan de behöva flyttas. Se respektiveanvisningar och ta därefter utföremålen. Ta ut BeverageChiller genom att skjuta denuppåt och dra rakt ut. Montera Beverage Chillergenom att rikta in ett avintagshålen för kall luft (A)mot de två luftintagen (B)i dörrlisten. Tryck enhetennedåt och över hyllfalsarnai dörren.

OBS! Beverage Chiller fungerar inte ordentligt om luftintagshålen inte är riktigt inriktade motintagen i dörrlisten. Greppdyna Greppdynorna hindrar föremålfrån att glida omkring i skålarna.Greppdynorna kan tas ur ochdiskas på övre hyllan i diskmaskinen.95 Beverage Organizer (vissa modeller) Beverage Organizer dryckesorganisatör dras framunder Spillsaver Easy Glide-hyllan. Organisatörenrymmer upp till tolv 33-cl-burkar.Ta ur och montera Beverage Organizer: Töm organisatören. Dra ut organisatören helt och lyft fronten så att densläpper från hyllspåret. Drarakt ut och lyft ur. Montera genom att utföra proceduren i omvändordning. Kylfunktioner Lådor Deli/Crisper-låda klimatkontrollerad Deli/Crisper-systemet erbjuder en låda med varierbartemperatur som håller temperaturen i lådan upp till 3°C kallare än i kylskåpet i övrigt. Lådan kan användasför förvaring av charkuterier och delikatesser eller extrafrukt och grönsaker.OBS! Kall luft till Deli/Crisper-systemet kan minskatemperaturen i resten av kylen. Kylskåpets temperaturkan därför behöva justeras.KontrollerKlimatkontrollerna, som är placerade på väggen tillvänster om lådan, reglerar lufttemperaturen i Deli/Crisper-lådan. Sätt kontrollen på cold (kall) om lådaninnehåller frukt och grönsaker med skal. Använd inställningen coldest (kallast) för kött och andra delikatesser. Crisper-låda klimatkontrollerad Garden Fresh Crisper-låda håller frukt och grönsakerfärska längre genom att sörja för en miljö medjusterbar luftfuktighet.KontrollerGarden Fresh-kontrollerna reglerar luftfuktigheten icrisper-lådan. Använd inställningen low (låg) för fruktoch grönsaker med skal och inställningen high (hög)för bladgrönsaker.Ta ur och montera lådorna: Dra ut lådan hela vägen. Lyft fronten uppåt och dra därefterlådan rakt ut. Montera genom att utföra samma procedur fast i omvändordning.Ta ur och montera crisperhyllan: Lyft av hyllan från väggstöden och dra ut den. Montera hyllan genom att föra ned den på väggstöden och skjuta den bakåt tills den liggermot den bakre väggen.96 Istråg Istråget är placerat under isautomaten.Ta ut och montera istråget: Ta ut glasshyllan. Fäll uppismaskinens arm för attdeaktivera ismaskinen.Lyft upp fronten på istrågetoch dra ut det helt. Lyft uppfronten på istråget och ta ut det. Lyft främre delen av istråget och dra det hela vägenut. Lyft därefter upp fronten igen och ta ut tråget. Montera istråget genom att föra in det på spårenunder ismaskinen tills dess att tråget fastnar. Fällner ismaskinens arm för att aktivera ismaskinenoch sätt tillbaka glasshyllan.OBS! Istråget måste fastnaordentligt och på rätt plats för attisen ska komma ut ordentligt.Om dörren till frysen inte stängsordentligt har istråget hamnat fel.Vrid om vredet enligt bilden såatt istråget hamnar i linje medfrysens baksida. Frysfunktioner Isautomaten Ismaskinen tillverkar den is som isautomatenanvänder.Första gången man använder ismaskinen Se till att istråget sitter på plats och att isautomatensarm är i nedfällt läge. När temperaturen i frysen ärnere på mellan -18 och -17 °Cfylls ismaskinen med vattenoch isproduktionen börjar. Det tar cirka 24 timmar efterinstallationen innan man kanta ut den första isen. Släng bort den is som bildas inom 12 timmar efterdet att systemet börjat arbeta för att säkerställa attsystemet inte innehåller några föroreningar.Bruksanvisning Se till att istråget sitter på plats och att ismaskinensarm är i nedfällt läge. När temperaturen i frysenär nere på mellan -18 och-17 °C fylls ismaskinen medvatten och isproduktionenbörjar. Maskinen ger en helisskörd var tredje timma. Avsluta isproduktionen genom att fälla uppismaskinens arm till det övre läget (lyssnaefter klicket). Ismaskinen kvarstår i off (av)-läge tills dess attarmen ånyo fälls ner. Primära funktioner FÖRSIKTIGT

Undvik skador på egendom genom att iaktta följande försiktighetsåtgärder: Tvinga inte armen på isautomaten uppåt eller nedåt. Placera eller förvara aldrig någonting i istråget.Det är tänkt att denna bok ska visa alla olika funktioner som finns i produktserien.Kontakta Din lokala distributör om Ditt kylskåp inte innehåller alla varianter somvisas och om Du är intresserad av att köpa ytterligare tillbehör till Ditt kylskåp. Om några av funktionerna är annorlunda än mina? Glasshylla Glasshyllan är ett utrymme där varor snabbt kankylas ner eller frysas. Lyft av glasshyllan frånistrågsspåren och dra dendärefter rakt ut. Montera glasshyllan genomatt utföra samma procedurfast i omvänd ordning.97 Frysfunktioner Förvaring i dörren Stor-Mor

-systemet Systemets korgar kan dras ut så att föremålen i bakre delen av frysen blir lättillgängliga. Hyllorna kan tas ut för att tillgodose var och ens förvaringsbehov. Ta ur och montera en Stor-Mor

-hylla: Knäpp av hyllans högra sida från spåren i frysen och lyft därefter av hyllan från väggklämmorna. Montera genom att utföra samma procedur fast i omvänd ordning. OBS! Den bakre delen av hyllan måste ligga i linje med frysens bakre vägg för att ligga säkert på spåret. Om så inte är fallet kan hyllan komma att glida iväg. Ta ur och montera korgarna: Dra ut korgen hela vägen. Lyft främre handtaget för att frigöra korgen från spåret den glider på och ta ut den. Montera korgen genom att utföra samma procedur fast i omvänd ordning. Hyllor Fast fryshylla Ta ut och montera hyllorna: Lyft upp hyllan ur väggmonteringsklämmorna och dra ut den ur monteringshålen på vänstra sidan. Montera genom att utföra samma procedur fast i omvänd ordning. Hängande trådhylla (vissa modeller) Hängande trådhyllor ger extra förvaringsutrymme för isbitsformar, fryslådor, ispåsar m.m. Ta ut hyllan: Tryck kroken på den hängande trådhyllan inåt så att trådhyllan lossnar från den högra sidan på Stor-Mor

-hyllan och trådhyllan svänger nedåt. Tryck sedan kroken utåt och ta ut trådhyllan ur frysen. Montera genom att utföra samma procedur fast i omvänd ordning. Montera hyllan: Montera genom att utföra samma procedur fast i omvänd ordning. Dörrskålar Se motsvarande avsnittet under Kylfunktioner. Tippbara dörrskålar (vissa modeller) Se motsvarande avsnitt under Kylfuntioner.98 Is- och vattenautomat Primära funktioner Automatlampa visas ej En lampa tänds i automatutrymmet och lyser med full effekt när is eller vatten trycks fram. Front Fill Button (Fyll framtill-knapp) (vissa modeller) Front Fill Button (Fyll Framtill-knappen) fungerar oberoende av automatens kontroller ochkan därför användas istället för automatdynan för att trycka fram vatten. Funktionen ärpraktisk när man vill fylla upp stora behållare som inte passar in i automatutrymmet(t.ex. sportflaskor, tillbringare, stora skålar, kaffekannor).Funktionen gör det också möjligt att trycka fram både vatten och is samtidigt. Välj den typav is Du föredrar på automatens kontrollpanel och tryck behållaren mot automatdynansamtidigt som Du trycker på Front Fill Button (Fyll Framtill-knappen). Automatdyna Automatdynan är placerad på den bakre väggen i automatutrymmet. När automatdynanpressas in trycker automaten fram det som Du valt på kontrollpanelen. Uttagbar bricka Den uttagbara brickan på botten av automatutrymmet samlar upp små spill. Brickan taslätt ut för tömning och rengöring.OBS! Den uttagbara brickan har inget avlopp. Kontinuerligtvattenflöde leder till att brickan svämmar över.Undvik personskador eller skador på egendom genom att iaktta följandeförsiktighetsåtgärder: Stoppa inte in fingrarna, händerna eller andra främmande föremål iautomatöppningen. Använd aldrig vassa föremål för att bryta loss is. Tryck aldrig ut is direkt i föremål av tunt glas, fint porslin eller delikat kristall.OBS! Då vattenautomaten används för första gången, bör man vänta i cirka 1-2 minuter tillsdess att den inre vattentanken fyllts innan man trycker fram vatten. Släng ut de första 10-14glasen vatten efter det att kylskåpet anslutits till hushållsvattenledningen för första gångenliksom efter det att vattenautomaten inte använts under en längre period.Använda automatdynan: Välj typ av vatten från automatens kontrollpanel. Tryck en stadig behållare med vid öppning mot automatdynan. Sluta trycka mot automatdynan när önskad mängd vatten erhållits. Eventuella små mängdervatten som fortsätter tryckas fram samlas upp av brickan. Stora spill bör torkas upp. Använda Front Fill Button (Fyll Framtill-knappen): Rikta in behållaren under Front Fill Button (Fyll Framtill-knappen) med hjälp avvattendroppen. Tryck och håll in Front Fill Button (Fyll Framtill-knappen). Släpp knappen när önskad mängd erhållits. Eventuella små mängder vatten som fortsättertryckas fram samlas upp av brickan. Stora spill bör torkas upp.OBS! Om vattenautomaten är aktiv i mer än 5 minuter känner en sensor av det och stänger av strömmen till automatutrymmet. Se avsnittet Automatisk låsning för vidare information. Vattenautomaten FÖRSIKTIGT !99 Använda isautomatenTrycka fram is: Välj mellan funktionerna Cubed (Isbitar) eller Crushed (Iskross) genom att trycka på respektive knapp på kontrollpanelen. En grön lampa ovanför en av knapparna visar vilket val Du gjort. Tryck behållaren mot automatdynan. När krossad is trycks fram bör behållaren hållas så nära utkastet sommöjligt för att minska stänk. Man kan inte ändra sitt val när isautomaten är igång. OBS! Om isautomaten är aktiv i mer än 3 minuter känner en sensor av det och stänger av strömmen till automatutrymmet. Se avsnittet Automatisk låsning för vidare information. Is- och vattenautomat Kontrollfunktioner Dispenser Lock (Lås automaten)Denna funktion hindrar framtryckning av både is och vatten.Låsa och låsa upp automaten: Tryck och håll in Dispenser Lock (Lås Automaten)-knappen i 3 sekunder. En grön indikatorlampa ovanför knappen konfirmerar att automaten är låst. Lås upp automaten genom att hålla Dispenser Lock (Lås Automaten)-knappen intryckt i 3 sekunder. Den gröna lampan ovanför knappen släcks när automaten är upplåst. Vad innebär Automatisk låsning? Den Automatiska låsningsfunktionen stänger av strömmen till is- och vattenautomaten när en av automaterna har varit igång oavbrutet i cirka 3 minuter. Om funktionen träder i kraft kommer en grön lampa ovanför Dispenser Lock (Lås Automaten)-knappen indikera att automaten är låst.Låsa upp automaten:

• Lås upp automaten genom att hålla Dispenser Lock (Lås Automaten)-knappen intryckt i 3 sekunder. Den gröna lampan ovanför knappen släcks när automaten är upplåst.Filterindikator En lampa indikerar när vattenfiltret behöver bytas. Grönt ljus innebär att filtret är i gott skick. Rött ljus indikerar att filtret bör bytas. När ljuset väl slagit om till rött fortsätter det vara rött tills funktionen återställs.Återställning av indikatorn: Tryck och håll in både Dispenser Lock (Lås Automaten)- och Water (Vatten)-knapparna samtidigt i 4 sekunder. Den gröna statuslampan blinkar 3 gånger när funktionen är fullständigt återställd.Auto Light (Autoljus) När Auto Light (Autoljus)-funktionen är aktiverad ger automaten ljus med halva effekten om Light Sensor (Ljussensorn) detekterar att ljusnivån i rummet är låg.Aktivera och deaktivera Auto Light (Autoljus): Aktivera genom att trycka på Auto Light (Autoljus)-kappen på kontrollpanelen. En grön indikatorlampa som tänds ovanför knappen visar att sensorn är aktiv. Deaktivera genom att trycka på Auto Light (Autoljus)-knappen.Den gröna lampan släcks.OBS! Automatljuset fungerar vare sig AutoLight (Autoljus)-funktionen är aktiv eller inaktiv.Sabbath Mode (Sabbatsfunktion)Funktionen används för att stänga av strömmen till displayen och automatljuset, medan kontrollernafortfarande kan användas.Aktivera Sabbath Mode (Sabbatsfunktion): Tryck samtidigt på och håll in Dispenser Lock (Lås automaten)- och Auto Light (Autoljus)- knappen i 3-4 sekunder. Efter 3-4 sekunder släcks både displayen och automatljuset.Automatljuset tänds inte då automaten används när denna funktionen är aktiv.Deaktivera Sabbath Mode (Sabbatsfunktion): Tryck samtidigt på och håll in Dispenser Lock (Lås automaten)- och Auto Light (Autoljus)- knappen i 3-4 sekunder. Efter 3-4 sekunder tänds både displayen och automatljuset.OBS! I det fall ett strömavbrottinträffar medan Sabbath Mode(Sabbatsfunktion) är aktivkommer kontrollen fortfarandeatt vara inställd på SabbathMode (Sabbatsfunktion) närströmmen kommer tillbaka. +100 Tips och skötsel VARNING

Elektrisk ström kan orsaka allvarlig personskada eller dödsfall. Koppla bortströmmen före rengöring. Anslut på nytt efter rengöringen. FÖRSIKTIGT

Undvik skador på person eller egendom genom att: Läsa och efterfölja tillverkarens anvisningar vad gäller samtligarengöringsprodukter. Blötlägg inte tråg, hyllor eller andra tillbehör i diskvatten. Föremålen kanspricka eller ändra form. Hantera hyllorna av härdat glasförsiktigt. Hyllorna kan gå sönder plötsligtom de repas, om en bit slås ur eller om de utsätts för plötsligatemperaturväxlingar. Skydda golvet, framför allt mjuka vinylgolv, med kartong, mattor ellerandra skyddsmaterial.Vilka rengöringsmedelrekommenderarAmana för minprodukt i rostfritt stål?Hur blir jag avmed dålig lukti mitt kylskåp?1. Plocka ur all mat och dra ur kontaktentill kylskåpet.2. Rengör alla inre ytor inklusive taket,botten och väggarna enligtinstruktionerna under Allmänt. Varspeciellt noggrann med hörn, springoroch fåror. Rengör också alla lådor,hyllor och korgar.3. Anslut kylskåpet i väggen och ställtillbaka maten. Tvätta och torka avalla flaskor, behållare och burkar.Lägg maten i tätt förslutna behållareför att undvika dålig lukt. Kontrolleraom lukten försvunnit efter 24 timmar.Gör så här om den obehagliga lukten inteförsvunnit:4. Fullfölj steg 1-2.5. Placera Garden FreshÔ Crisper-lådorpå den översta hyllan i kylskåpet. Fyllkylen och frysen, inklusive dörrarna,med ihopskrynklat svartvitttidningspapper.6. Placera grillkolsbriketter här och därbland tidningspappret.7. Stäng dörrarna och låt kylskåpet stå i24-48 timmar.8. Ta ut briketterna och tidningspappret.9. Fullfölj steg 2-3.Kontakta Kundtjänst om luktenfortfarande inte försvinner. Telefonnumretfinns i avsnittet Modellidentifering.Hur man rengör sitt kylskåpAllmänt1. Använd en mjuk, ren trasa och tvätta ytan med varmt vatten ochnatriumbikarbonat.2. Skölj ytorna med varmt vatten och torka torrt med en mjuk, ren trasa.Klister1. Avlägsna klisterrester genom att med fingrarna gnugga in tandkräm i klistret tillsklistret lossnar.2. Skölj ytan med varmt vatten och torka torrt med en mjuk och ren trasa.Dörrarnas tätningslister1. Se till att listerna alltid är rena. Rengör tätningslisterna var tredje månad ienlighet med rengöringsinstruktionerna under Allmänt.KylslingorFör att kylskåpet skall kunna arbeta med full effekt måste kylslingan rengöras vartredje månad. Om damm eller ludd ansamlas kan detta leda till: minskad kylprestanda ökad energiförbrukning i extrema fall, kan för tidigt kompressorshaveri uppstå1. Ta bort fotgallret och de nedre gångjärnsskyddet enligt bilden till höger.2. Dammsug utsidan av kylarslingan med dammsugarmunstycket.3. Sätt tillbaka fotgallret genom att placera klämmorna i hålen och tryckafast. Kläm fast gångjärnsskyddet över de nedre gångjärnen.GlashyllorTa bort glashyllorna genom att lyfta upp framkanten, lossa hakarna från metallspåretoch dra utåt. Placera dem på handdukar. Låt hyllan anta rumstemperaturföre rengöring.Rengör springor på följande sätt:1. Blanda ut ett milt rengöringsmedel med vatten och borsta in lösningen ispringorna med hjälp av en plastborste. Låt lösningen verka i 5 minuter.2. Spruta in varmt vatten i springorna med hjälp av ett duschstril.3. Torka hyllan noga och sätt tillbaka hyllan genom att föra in hakarna imetallspåret och sänka ner framkanten.Amana tillhandahåller ettrengöringsmedel (nr. 31960801).Kontakta Din lokala distributör angåendedenna eller andra rekommenderaderengöringsprodukter.OBS! Skador på den rostfria stålytansom orsakas av felaktig användningav rengöringsprodukter eller ickerekommenderade produkter täcksinte av någon garanti.101 VARNING

Elektrisk ström kan orsaka allvarlig skada eller dödsfall. Koppla bort strömmenföre byte av glödlampa. Anslut på nytt efter bytet. FÖRSIKTIGT

Undvik skada på person eller utrustning. Iakttag följande regler: Låt glödlampan svalna. Använd handskar då Du byter glödlampa.Hur man bästhållerelräkningen nere Det här kylskåpet är ett av de mestenergieffektiva kylskåpen påmarknaden. Håll Din energianvändninglåg genom att följa dessa tips.• Använd kylskåpet vid normalrumstemperatur (13-43 °C) och påavstånd ifrån värmekällor ochdirekt solljus.• Ställ inte in temperaturen på kylskåpet,frysen och Chiller Fresh -systemetlägre än nödvändigt.• Håll frysen full.• Håll dörrlisterna rena och mjuka. Bytut dem om de är utslitna.• Håll kondensorslingorna rena. Hur man byter glödlampor Tips och skötsel Övre färskvarusektionen1. Lokalisera hålen för fingrarna på var sida omdet genomskinliga lampskyddet. För infingrarna och tryck inåt på båda sidorna avskyddet. Dra skyddet nedåt och ta loss det.2. Ta ur glödlampan.3. Sätt in en ny kylskåpslampa med en effekt påmindre än eller lika med 25 W.4. Sätt tillbaka lampskyddet genom att föra in de främre flikarna i hålen påkylskåpsfodret rakt framför lamphållaren.

Nedre färskvarusektionen samtfrysdelen på modeller utan is-och vattenautomat1. Tryck in de nedre flikarna (A) på lampskyddet ochdra rakt utåt.2. Ta ur glödlampan.3. Sätt in en ny kylskåpslampa med en effekt påmindre än eller lika med 25 W.

4. För in de övre flikarna (B) på lampskyddet i hålen på kylskåpsfodret och

kläm fast den nedre delen av skyddet över lampan.Frysdelen på modeller med is-och vattenautomat1. Ta bort istråget genom att lyfta fronten på tråget och dra ut det.2. Ta av lampskyddet genom att trycka in de övre flikarna(A) och dra ut skyddet ur fodret.3. Ta ur glödlampan och ersätt den med en nykylskåpslampa med en effekt på mindre äneller lika med 25 W.4. För in de övre flikarna (B) på lampskyddet ihålen på kylskåpsfodret och kläm fast den övredelen av skyddet över lampan.5. Sätt tillbaka istråget genom att skjuta in det tills det fastnar.

Is- och vattenautomaten1. Lokalisera glödlampan i den övre kanten av automatramen.Skruva ut och ta ur lampan.2. Ersätt med en ny glödlampa för 230 V och med en effekt påmindre än eller lika med 12 W.102 Innan du kallar på hjälp

Dagens kylskåp har nya funktioner och är mer energieffektiva. Skumplastisolering är mycket effektivtur energisynpunkt och har utomordentlig isoleringsförmåga, men absorberar inte ljud så bra. Därförkan vissa ljud kännas ovana. Så småningom vänjer man sig vid dem. Läs denna informationinnan du kallar på hjälp. STÖRANDE LJUD

FENOMEN MÖJLIGA ORSAKER ÅTGÄRD

Klickande ljud Fryskontrollen (A) klickar när kompressorn startar eller stängs av. Normalt Avfrostningstimern (B) låter som en elektrisk klocka och slår av och på avfrostningscykeln. Normalt Susande ljud av framströmmande luft Frysfläkten (C) och kondensorfläkten (D) ger ljud ifrån sig när de är igång. Normalt Kluckande eller sjudande ljud Det låter när kylmedlet i avdunstaren (E) och i värmeväxlaren (F) rinner genom systemet. Normalt Isbitar från ismaskinen (vissa modeller) faller ner i tråget (G). Normalt Normalt Dunkande ljud Isautomatens utkast (H) stängs. Normalt Kompressorn (I) ger ifrån sig ett pulserande ljud när den är igång. Normalt Vibrerande ljud Kylskåpet står inte plant. Se avsnitt Installera Ditt Kylskåp för hur du ställer kylskåpet plant. Surrande ljud Ismaskinens vattenventil (J) (vissa modeller) surrar när maskinen fylls med vatten. Normalt Hummande ljud Ismaskinen (K) är igång utan att vattenledningen anslutits. Stoppa ljudet genom att höja armen till läge ’av’. Läs mer i avsnittet Isautomaten Bruksanvisningen. Isautomatens arm (L) (vissa modeller) hummar när den trycker fram is. Normalt Kompressorn (I) kan avge ett högfrekvent ljud när den är igång. Normalt Magnetspolen (M) i klaffen som styr isutkastets lucka. Normalt

FUNKTION Fryskontroll och ljus är på men kompressorn är inte igång. Kylskåpet är i avfrostningsläge. Normalt, vänta 40 min. och se om kylskåpet startar igen. Kontrollen är för lågt ställd. Se avsnittet om Deli/Crisper-systemet. Fryskontrollen är för lågt ställd. Se avsnittet om kontroller i Bruksanvisningen. Deli/Crisper-systemets temperatur är för hög Kylskåpslådan är felaktigt isatt. Se avsnittet om Deli/Crisper-systemet. Kylskåpet har inte anslutits till eluttag. Sätt i kontakten i vägguttaget. Fryskontrollen är inte påslagen. Se avsnitt om kontroller i Bruksanvisningen. Antingen har en säkring gått eller så måste överströmsskyddet återställas. Byt ut trasiga säkringar, återställ överströmsskyddet om det behövs. Kylskåpet är inte igång Strömmen har gått. Kontakta din elleverantör. Kylskåpet är fortfarande inte igång Det är fel på kylskåpet. Dra ur kontakten ur vägguttaget och flytta maten till ett annat kylskåp. Om det inte finns något tillgängligt kylskåp, lägg torris i frysdelen för att bevara maten. Garantin täcker inte kostand för mat. Kontakta servicepersonal. Färskvarorna är för kalla Kondensatorns spolar är smutsiga. Rengör enligt instruktionerna i Bruksanvisningen. Kyl- eller fryskontrollen är för högt ställd. Se avsnitt om kontroller i Bruksanvisningen. Beverage Chiller (dryckeskylaren, vissa modeller) är felplacerad. Se avsnittet om Beverage Chiller

för att fastställa rätt läge.103 Innan du kallar på hjälp FUNKTION

FENOMEN MÖJLIGA ORSAKER ÅTGÄRD

Kylskåpet står inte plant. Se avsnittet Installera Ditt Kylskåp för hur du ställer kylskåpet plant. Kontrollera att packningarna sluter tätt. Rengör om nödvändigt, enligt rengöringsinstruktionerna i Bruksanvisningen. Dörren stängs inte ordentligt. Kontrollera att inget i kylskåpet är i vägen för dörren (t.ex. lådor som inte är inskjutna, istråget, för stora eller olämpligt placerade behållare eller matvaror o.s.v.). Kontrollerna behöver justeras. Se avsnittet om kontroller i Bruksanvisningen. Kondensatorns spolar är smutsiga. Rengör enligt instruktioner i Bruksanvisningen. Det bakre ventilgallret är blockerat (modeller som är djupare än 60 cm). Kontrollera att inga matvaror blockerar ventilgallret. Det bakre ventilgallret sitter bakom lådan för grönsaker. Låt inte dörren stå öppen i onödan. Ordna matvarorna så att dörren inte behöver stå öppen för länge. Dörren har öppnats för ofta eller stått öppen för länge. Låt temperaturen återgå till det normala efter det att dörren stått öppen. Maten känns för varm Mat har nyligen ställts in. Låt den nyinsatta maten kylas ner till frys eller kylskåpstemperatur. Insidan är smutsig eller så finns där mat som luktar illa. Se i Bruksanvisningen hur du bäst blir av med dålig lukt. Kylskåpet luktar illa Luftfiltret (vissa modeller) behöver bytas. Byt luftfilter. Kolla så att packningarna sluter tätt. Rengör enligt instruktionerna i Bruksanvisningen om det behövs. Hög luftfuktighet i omgivningen. Normalt vid hög luftfuktighet. Det bildas kondens på kylskåpets utsida Kontrollerna behöver justeras. Se avsnittet om kontroller i Bruksanvisningen. Hög luftfuktighet eller så har dörren öppnats ofta. Se avsnittet om kontroller i Bruksanvisningen. Låt inte dörren stå öppen i onödan. Ordna matvarorna så att dörren inte behöver stå öppen för länge. Det bildas kondens på kylskåpets insida Kolla så att packningarna sluter tätt. Rengör om nödvändigt enligt Bruksanvisningen. Kylskåpet eller ismaskinen låter för högt eller annorlunda än de brukar Normalt Se i avsnittet ”Störande ljud” i Innan Du kallar på hjälp i Bruksanvisningen. Innehållet i lådan eller i övriga kylskåpet kan vara i vägen. Ordna matvaror och behållare så att de inte är i vägen för lådorna. Lådan är i fel läge. Se avsnittet om Deli/Crisper-system och/eller låda för hur Du placerar lådan rätt. Kylskåpet står inte plant. Se avsnitt Installera Ditt Kylskåp för hur Du ställer kylskåpet plant. Rengör spåren till lådorna med varmt vatten och rengöringsmedel. Skölj och torka noga. Deli/Crisper-systemet och/eller -lådan är svåra att stänga Spåren för facket är smutsiga eller behöver behandlas (rengöras, smörjas). Smörj spåren med lite vaselin. Låt inte dörren stå öppen i onödan. Ordna matvarorna så att dörren inte behöver stå öppen för länge. Dörren har öppnats för ofta eller stått öppen för länge. Låt temperaturen återgå till det normala efter att dörren stått öppen. Den omgivande luftfuktigheten eller temperaturen är för hög. Normalt Mat har nyligen ställts in. Låt den nyinsatta maten kylas ner till frys eller kylskåpstemperatur. Kylskåpet värms upp av omgivningen eller apparater i närheten. Fundera över kylskåpets placering. Det kanske behöver flyttas. Kylfunktionen i skåpet går igång för ofta Kondensatorns spolar är smutsiga. Rengör enligt Bruksanvisningen.104 Innan du kallar på hjälp FUNKTION

Kontrollerna behöver justeras. Se avsnittet om kontroller i Bruksanvisningen. Kylskåpet står inte plant. Se avsnittet Installera Ditt Kylskåp för hur Du ställer kylskåpet plant. Kontrollera att inget i kylskåpet är i vägen för dörren (t.ex. lådor som inte är inskjutna, istråget, för stora eller olämpligt placerade behållare eller matvaror o.s.v.). Kylfunktionen i skåpet går igång för ofta (forts.) Dörren stängs inte ordenligt. Kontrollera att packningarna sluter tätt. Rengör om nödvändigt, enligt rengöringsinstruktionerna i Bruksanvisningen. IS & VATTEN

Vattnet är grumligt Luft eller luftbubblor i vattnet. Det här är normalt i början och försvinner efter en kort tids användning. Kolpulver från vattenfiltret. Det första vattnet som passerat filtret kan innehålla kolpulver. Det är ofarligt att förtära. Försvinner efter en kort tids användning. Partiklar i vattnet och/ eller isen. Höga koncentrationer av mineraler i vattnet bildar partiklar när vattnet fryser och sedan tinar. Partiklarna är ofarliga och förekommer naturligt i vattnet. Frysdörren är inte helt stängd. Se till att dörren till frysen är stängd. Kontrollen är strömlös när dörren är öppen. Kylskåpet är inte anslutet till eluttaget. Sätt i kontakten i vägguttaget. Antingen har en säkring gått eller så måste överströmsskyddet återställas. Byt ut trasiga säkringar, återställ överströmsskyddet om det behövs. Inga lampor lyser på automatkontrollen (vissa modeller) Strömmen har gått. Kontakta Din elleverantör. Frysdörren är inte helt stängd. Se till att dörren till frysen är stängd. Kontrollen är strömlös när dörren är öppen. Kontrollerna är låsta. Se instruktioner för Automatkontroll. Vattentanken håller på att fyllas. Vid första användningen tar det 45 sekunder innan is kan tryckas fram eftersom vattentanken först ska fyllas upp. Ismaskinen eller kylskåp försett med ismaskin har just installerats eller så har en stor mängd is nyligen tryckts fram. Vänta 24 timmar på att isframställningen ska komma igång och ismaskinen hinner fyllas upp efter den har tömts. Det kommer varken is eller vatten när du trycker på tryckknapparna (vissa modeller) Vattenfiltret är igensatt eller behöver bytas. Byt vattenfilter. Ismaskinen har just installerats eller så har en stor mängd is nyligen tryckts fram. Vänta 24 timmar på att isframställningen ska komma igång och ismaskinen hinner fyllas upp efter den har tömts. Vattentrycket är lågt. Lågt vattentryck kan leda till läckage i ventilen. Vattentrycket måste vara mellan 20 och 100 psi för att filtret ska fungera ordentligt. Ett minimitryck på 35 psi rekommenderas för kylskåp med vattenfilter. Ismaskinen tillverkar för lite is eller isen är deformerad (vissa modeller) Vattenfiltret är igensatt eller behöver bytas. Byt vattenfilter. Ismaskinens arm är i fel position. Se till att ismaskinens arm är nere. Läs mer i avsnittet Isautomaten i Bruksanvisningen. Vattentillförseln fungerar inte. Gå igenom hur du ansluter vattnet i Installera Ditt Kylskåp. Vattenslangen har en skarp böj. Stäng av vattnet och räta ut slangen. Byt slang om det inte går att räta ut den. Vattentrycket är för lågt. Vattentrycket måste vara mellan 20 och 100 psi för att filtret ska fungera ordentligt. Ett minimitryck på 35 psi rekommenderas för kylskåp med vattenfilter. Ismaskinen tillverkar ingen is (vissa modeller) Kontrollera frystemperaturen. Se avsnittet om kontroller i Bruksanvisningen. Frysen måste vara inställd på en temperatur mellan 0-2

C) för att framställa is. Istråget är felplacerat. Se avsnitt om istråget för riktigt installation och placering.105 Innan du kallar på hjälp IS & VATTEN

FENOMEN MÖJLIGA ORSAKER ÅTGÄRD

Ismaskinen producerar ingen is (vissa modeller), forts Fel vattenventil har installerats. Kontrollera proceduren för anslutning av vatten i avsnittet "Installera Ditt kylskåp". Hålbildning och användning av 3/16-tums-ventiler leder till lågt vattentryck och kan med tiden sätta igen röret. Amana är inte ansvariga för skador på egendom till följd av felaktig installation eller anslutning av vatten. Plastslang har använts för att färdigställa vattenanslutningen. Amana rekommenderar att man använder kopparledning vid installation. Plastslangar är mindre hållbara och kan orsaka läckage. Amana är inte ansvariga för skador på egendom till följd av felaktig installation eller anslutning av vatten. Kylskåpet läcker vatten Fel vattenventil har installerats. Kontrollera proceduren för anslutning av vatten i avsnittet "Installera Ditt kylskåp". Hålbildning och användning av 3/16-tumsventiler leder till lågt vattentryck och kan med tiden sätta igen röret. Amana är inte ansvariga för skador på egendom till följd av felaktig installation eller anslutning av vatten. Vattentrycket är för lågt. Vattentrycket måste vara mellan 20 och 100 psi för att filtret ska fungera ordentligt. Ett minimitryck på 35 psi rekommenderas för kylskåp med vattenfilter. Is bildas i vattenslangen till ismaskinen Temperaturen i frysen är för hög. Se avsnittet "Hur man justerar temperaturen". Frystemperaturen bör vara mellan 0-2 °F (-18 och -17 °C ). Vattentrycket är för lågt. Vattentrycket måste vara mellan 20 och 100 psi för att filtret ska fungera ordentligt. Ett minimitryck på 35 psi rekommenderas för kylskåp med vattenfilter. Fel vattenventil har installerats. Kontrollera proceduren för anslutning av vatten i avsnittet "Installera Ditt kylskåp". Hålbildning och användning av 3/16-tums-ventiler leder till lågt vattentryck och kan med tiden sätta igen röret. Amana är inte ansvariga för skador på egendom till följd av felaktig installation eller anslutning av vatten. Vattenslangen har en eller flera skarpa böjar. Stäng av vattentillförseln och räta ut de skarpa böjarna. Byt ut slangen om böjarna inte kan rätas ut. Vattenflödet är lägre än normalt Vattenfiltret är igensatt och/eller behöver bytas. Byt vattenfilter. Kylskåpet är nyinstallerat. Vattennivån i tanken är för låg. Det tar cirka 12 timmar för vattnet i tanken att kylas ner. Automatvattnet är inte kallt Vatten som blivit kvar i rören utanför tanken har värmts till rumstemperatur. Släng ut det första glaset vatten och fyll därefter upp vatten igen.106 Vattenfilter, data Systemspecifikationer samt prestandadatablad för vattenfilterpatron modell WF50 för kylskåp

• Specifikationer Flödeshastighet (max) p. 0
• ,75 gallon/min (2,83 liter/min) Uppskattad livslängd WF50-NI300 (max) p. 300
• gallon (1135 liter) Uppskattad livslängd WF50-NI500 (max) p. 500
• gallon (1892 liter) Högsta driftstemperatur p. 100
• °F (38 °C) Lägsta tryckkrav p. 35
• psi (138 kPa) Högsta driftstryck psi (827 kPa) Allmänna driftsförhållanden: Jämför filtrets kapacitet enligt nedan med Ditt faktiska behov av vattenrening. ANVÄND ALDRIG produkten där vattnet är skadligt eller av okänd kvalitet med avseende på mikrobiologiska föroreningar utan att först desinficera vattnet innan eller efter det att det filtreras. System som är certifierade för användning för cystreduktion kan användas för desinfekterat vatten som eventuellt innehåller filtrerbara cystor. Amanas p. 120

Clean 'n Clear infällbara filtersystem innehåller en WF50 bytespatron (se informationen om hur man kontaktar och beställer från Amana

i början av bruksanvisningen). Utbyte av filterpatronen i rätt tid är av yttersta vikt för att filtersystemet ska fungera tillfredsställande. Var god se respektive avsnitt i denna bruksanvising för användning, krav på underhåll och felsökning. Systemet har testats enligt ANSI/NSF 42 och 53 för reduktion av de substanser som räknas upp nedan. Koncentrationen av de indikerade substanserna i det vatten som förs in i systemet reducerades till en nivå som var lägre än eller lika med det tillåtna gränsvärdet för vatten som lämnar systemet, enligt ANSI/NSF 42 och 53. 3UHVWDQGD Substans Koncentration i inkommande vatten Medelkoncentration i filtrerat vatten Medelreduktion Maxkoncentration i utflöde Minsta reduktion enligt krav pH i inkommande vatten Bly 0,15 mg/l 0,001 mg/l 99,33 % 0,001 mg/l 0,010 mg/l 6,5 Bly 0,15 mg/l 0,002 mg/l 98,66 % 0,003 mg/l 0,010 mg/l 8,5 Cysta 25000 cystor/ml 1 cysta/ml 99,99 % 3 cystor/ml >99,95 % Ej tillämpligt Turbiditet 11,8 NTU 0,12 NTU 98,98 % 0,18 NTU 0,5 NTU Ej tillämpligt Lindan 0,00063 mg/l 0,00005 mg/l 92,06 % 0,00005 mg/l 0,00001 mg/l Ej tillämpligt Atrasin 0,0097 mg/l 0,0002 mg/l 97,93 % 0,0006 mg/l 0,003 mg/l Ej tillämpligt Klor 1,9 mg/l 0,09 mg/l 95,26 % 0,17 mg/l ≥ 75 % Ej tillämpligt Partiklar∗∗ 286667 partiklar/ml 900 partiklar/ml 99,68 % 2400 partiklar/ml ≥ 85 % Ej tillämpligt 2,4-D (herbicid) 291,6667 µg/l 45,45 µg/l 84,42 % 100 µg/l 0,0017 mg/l Ej tillämpligt Asbest 458 MFL/ml 0,16 MFL/ml 99,96 % 0,16 MFL/ml 99 % Ej tillämpligt

• Testat vid en flödeshastighet på 0,75 gallon/min (2,83 l/min) och ett maximalt tryck på 120 psi (827 kPa) under normala labförhållanden. Den faktiska prestandan kan dock variera. Health Claim Performance (Prestanda m.a.p hälsokrav) testades och certifierades av NSF International. ** Klassifikation av testet m.a.p. partiklarnas storleksomfån
