BRUKSANVISNING AB 2225 PEKS AMANA

Viktig säkerhetsinformation ....199-200
Installation....201-205
Temperaturinställning 206
Kylens inredning....207-209
Frysens inredning ....210
Tips om matförvaring....211
Underhåll och rengöring....212-215
Normala ljud vid drift .....216
Felsökning .....217-219

Viktig säkerhetsinformation

Installatör: Lämna kvar denna manual med kylskåpet.

Konsument: Läs igenom och spara denna manual för framtida behov. Den innehåller instruktioner för korrekt användning och underhåll.

Spara inköpskvittot och/eller makulerad check som bevis på inköpet.

Kontakta inköpsstället angående garantin om du behöver service.

Ha kylskåpets hela modell- och serienummer till hands. Informationen finns på skylten överst till vänster i kylen och bör antecknas nedan för att vara lätt åtkomlig.

Modellnummer

Serienummer

Inköpsdatum

Vi strävar kontinuerligt efter att förbättra våra produkters kvalitet och prestanda och det kan bli nödvändigt att införa ändringar i kylskåpet utan att manualen revideras.

Vad du bör veta om säkerhetsanvisningarna

De varningar och viktiga säkerhetsanvisningar som anges i manualen avser inte att täcka alla tillstånd och situationer som eventuellt kan förekomma. Sunt förnuft, försiktighet och omsorg krävs i samband med installation, underhåll och användning av kylskåpet.

Kontakta alltid inköpsstället, distributören, reparatören eller tillverkaren i händelse av problem eller tillstånd som du inte förstår dig på.

Var uppmärksam på säkerhetssymboler, ord, skyltar

FARA

FARA- Fara med ALLVARLIG RISK för svår personskada eller dödsfall.

WARNING

WARNING – Farligt eller osäkert förfarande som KAN leda till svår personskada eller dödsfall.

⚠ FÖRSIKTIGHET

FÖRSIKTIGHET- Farligt eller osäkert förfarande som KAN leda till begränsad skada på person, eller egendom.

! FARA

Minska risken för skada eller dödsfall genom att iaktta normala försiktighetsregler, inklusive följande:

Viktigt: Ett skrotat eller bortkastat kylskåp är farligt – även om det bara står ute "några dagar". När du ska göra dig av med ett gammalt kylskåp,

följ anvisningarna nedan och minska risken för olyckor.

Innan du skrotar ditt gamla kyl- eller frysskåp:

• Tag av dörrama.
• Låt hyllorna sitta kvar så att barn får svårare att krypa in.

Gör alltid kylskåpet strömlöst före service.

Anslutning måste vara tillgänglig.

Denna produkt innehåller fluoriderade växthusgaser skyddad av Kyotoprotokollet. Köldmedieångan förvaras i ett lufttät fogsystem.

Köldmediegas: R134a har globaluppvärmningspotential (GWP) 1300.

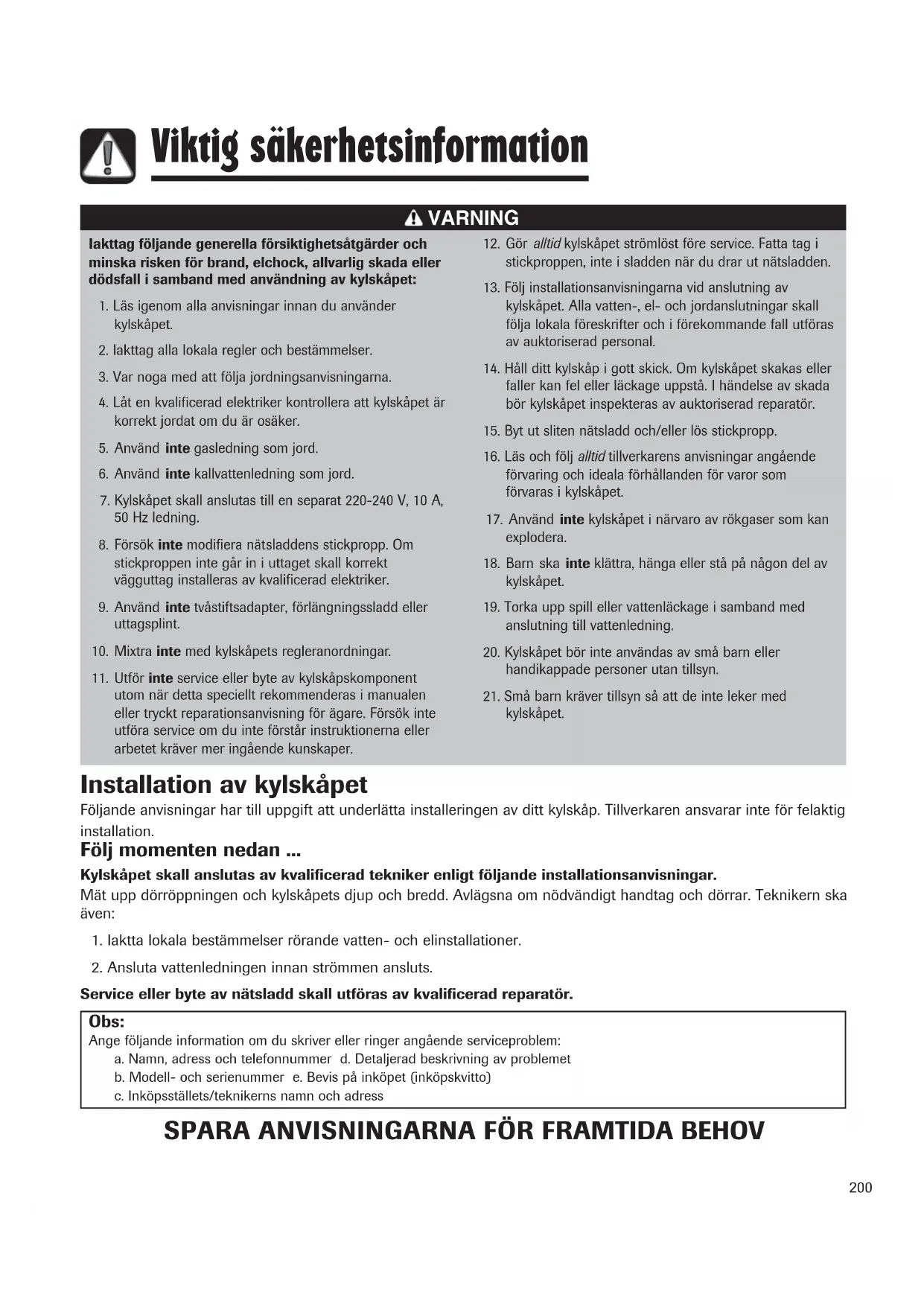

WARNING

lakttag följande generella försiktighetsåtgärder och minska risken för brand, elchock, allvarlig skada eller dödsfall i samband med användning av kylskåpet:

1. Läs igenom alla anvisningar innan du använder kylskåpet.
2. lakttag alla lokala regler och bestämmelser.
3. Var noga med att följa jordningsanvisningarna.
4. Låt en kvalificerad elektriker kontrollera att kylskåpet är korrekt jordat om du är osäker.
5. Använd inte gasledning som jord.
6. Använd inte kallvattenledning som jord.
7. Kylskåpet skall anslutas till en separat 220-240 V, 10 A, 50 Hz ledning.
8. Försök inte modifiera nätsladdens stickpropp. Om stickproppen inte går in i uttaget skall korrekt vägguttag installeras av kvalificerad elektriker.
9. Använd inte tvåstiftsadapter, förlängningssladd eller uttagsplint.
10. Mixtra inte med kylskåpets regleranordningar.

11. Utför inte service eller byte av kylskåpskomponent utom när detta speciellt rekommenderas i manualen eller tryckt reparationsanvisning för ägare. Försök inte utföra service om du inte förstår instruktionerna eller arbetet kräver mer ingående kunskaper.

12. Gör alltid kylskåpet strömlöst före service. Fatta tag i stickproppen, inte i sladden när du drar ut nätsladden.

13. Följ installationsanvisningarna vid anslutning av kylskåpet. Alla vatten-, el- och jordanslutningar skall följa lokala föreskrifter och i förekommande fall utföras av auktoriserad personal.
14. Håll ditt kylskåp i gott skick. Om kylskåpet skakas eller faller kan fel eller läckage uppstå. I händelse av skada bör kylskåpet inspekteras av auktoriserad reparatör.
15. Byt ut sliten nätsladd och/eller lös stickpropp.
16. Läs och följ alltid tillverkarens anvisningar angående förvaring och ideala förhållanden för varor som förvaras i kylskåpet.
17. Använd inte kylskåpet i närvaro av rökgaser som kan explodera.
18. Barn ska inte klättra, hänga eller stå på någon del av kylskåpet.
19. Torka upp spill eller vattenläckage i samband med anslutning till vattenledning.
20. Kylskåpet bör inte användas av små barn eller handikappade personer utan tillsyn.
21. Små barn kräver tillsyn så att de inte leker med kylskåpet.

Följande anvisningar har till uppgift att underlätta installeringen av ditt kylskåp. Tillverkaren ansvarar inte för felaktig installation.

Följ momenten nedan ...

Kylskåpet skall anslutas av kvalificerad tekniker enligt följande installationsanvisningar.

Mät upp dörröppningen och kylskåpets djup och bredd. Avlägsna om nödvändigt handtag och dörrar. Teknikern ska även:

1. laktta lokala bestämmelser rörande vatten- och elinstallationer.
2. Ansluta vattenledningen innan strömmen ansluts.

Service eller byte av nätsladd skall utföras av kvalificerad reparatör.

Obs:

Ange följande information om du skriver eller ringer angående serviceproblem:

a. Namn, adress och telefonnummer d. Detaljerad beskrivning av problemet
b. Modell- och serienummer e. Bevis på inköpet (inköpskvitto)
c. Inköpsställets/teknikerns namn och adress

SPARA ANVISNINGARNA FÖR FRAMTIDA BEHOV

WARNING

Bör endast utföras av behörig tekniker.

Emballaget är avsett att skydda kylskåpet under transporten. Avlägsna och kasta förpackningsmaterialet och tejpen från hyllorna. Avlägsna inte skylten med serienumret.

Uppmätning av utrymmet

Mät upp utrymmet noga när du installerar kylskåpet. Lämna ca 13 mm ( 12 tum) fritt utrymme ovanför och bakom kylskåpet.

Modeller som är 60 cm djupa

Obs: Trimma hörnen på diskbänk med 25 mm överhäng i 45° vinkel. Lämna 5 mm fritt utrymme på båda sidorna av kylskåpet och 7 mm ovanför för att underlätta installation och nivåjustering. Inget minimiavständ krävs bakom kylskåpet.

Underlag eller golvbeläggning (t ex heltäckande eller lös matta, kakel, trägolv) kan göra utrymmet mindre än förväntat.

Det fria utrymmet kan ökas något med hjälp av förfarandet i avsnittet Nivåjustering.

Viktigt: Om kylskåpet ska installeras i alkov som helt täcker kylskåpets ovansida ska avståndet från golvet till övre gångjärnsskyddets ovansida användas för att säkerställa tillräckligt fritt utrymme.

• Transportera ALDRIG kylskåpet på sidan. Om det inte kan transporteras upprätt, bör det lutas bakåt. Låt kylskåp stå upprätt i ca 30 minuter innan strömmen kopplas på så att oljan rinner tillbaka till kompressorn. Om kylskåpet kopplas på omedelbart kan interna komponenter skadas.
• Använd transportkärra när du flyttar kylskåpet. Fatta ALLTID tag i kylskåpet från sidan eller baksidan – ALDRIG från framsidan.
• Skydda lackeringen vid transport genom att svepa in kylskåpet i filt eller lägga mjukt mellanlägg mellan kylskåpet och transportkärran.
• Fäst kylskåpet vid transportkärran ordentligt med gördel eller remmar. Dra om möjligt remmarna genom kylskåpets handtag. Dra inte åt remmarna för hårt eftersom bucklor kan uppstå eller lackeringen skadas.

Placering

• Placera inte kylskåpet nära spis, värmelement eller annan värmekälla. Om detta inte kan undvikas bör kylskåpet skärmas med spånskiva e dyl.
• Ställ inte upp kylskåpet på plats där temperaturen kan understiga 13°C eller överstiga 43°C. Felfunktion kan uppstå utanför detta temperaturområde.
• Kylskåpet är avsett endast för inomhusbruk i hemmiljö.

Avtagning och montering av dörrar och gångjärn

WARNING

Ska utföras av behörig tekniker.

Anslutning av vattenledning (vissa modeller)

WARNING

Ska utföras av behörig tekniker

Nivåjustering

FÖRSIKTIGHET

Följ anvisningarna nedan för att undvika skada på kylskåpet eller annan egendom:

• Skydda plastgolv och annan golvbeläggning med kartong, matta eller annat lämpligt material.
• Använd inte motordrivna verktyg i samband med nivåjusteringen.

För bästa utseende och funktion är det viktigt att kylskåpet står vågrätt.

Obs:

• Utför eventuell omhängning av dörrarna, installation av paneler och/eller vattenledning före nivåjusteringen.
• På vissa modeller finns bara justerskruvarna "A".

Installation

Du behöver:

• 38'' insexnyckel
  • Vattenpass

• Avlägsna ventilationsgallret.

- Fatta stadigt tag i gallret och dra ut det ur klämmorna.

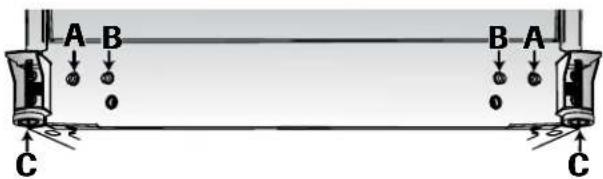

1. Vrid de båda främre justerskruvarna (A) med insexnyckeln för att höja eller sänka kylskåpets framsida.

A B B A C C

1. Vissa modeller är även försedda med bakre justerskruvar (B). Vrid de båda bakre justerskruvarna (B) med insexnyckeln för att höja eller sänka kylskåpets baksida.
2. Kontrollera med vattenpass att kylskåpets framkant sitter 6 mm eller en halv bubbla högre än kylskåpets bakkant och att kylskåpet står vågrätt i sidled.
3. Rotera stabiliseringsbenen (C) medurs tills de står stadigt på golvet.
4. Endast modeller med fryslåda: Vrid justerskruvarna (A) moturs tills kylskåpets hela vikt vilar på stabiliseringsbenen.

5. Sätt tillbaka hållarskyddet (skydden).

6. Rikta in ventilationsgallrets fästklämmor med de nedre urtagen på kylskåpet.

7. Snäpp först in underdelen i läge. Tryck gallrets övre kant nedåt tills ovandelen snäpper fast.

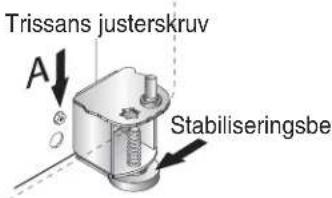

Endast för utdragslåda:

1. Vrid båda stabiliseringsbenen medurs till de står stadigt mot golvet. Vrid trissans justerskruv 2

à 3 varv moturs tills kylskåpet hela vikt vilar på stabiliseringsbenen.

1. Sätt tillbaka ventilationsgallret och hållarskydd(en). Se markeringarna på ventilationsgallrets insida för korrekt placering.

Trissans justerskruv A Stabiliseringsbe

Handtag

Omonterade handtag finns inne i kylen eller fastsatta på kylskåpets baksida.

Avlägsna och kasta handtagens emballage och tejp.

Handtagskonstruktionen varierar mellan olika kylskåp. Se anvisningarna för aktuell modell nedan.

Kylens handtag

1. Avlägsna 6 mm insexskruvarna från dörrens front med insexnyckeln samt krysskruven från dörrens ovensida.

- Om dörrupphängningen ska växlas, avlägsna dörrpluggarna från dörrens motsatta sida och sätt in dem i skruvhålen.

1. Rikta in handtagets hål med skruvhålen på dörrens framsida och fäst med två av frontskruvarna från moment 1.

2. Ta ut handtagets lister ur dokumentationspaketet och montera dem på handtagets övre resp. nedre del enligt bilden.

3. Fäst handtagets övre list med den avtagna skruv som är kvar från moment 1.

4. Snäpp fast den undre listen över handtagets nedre del.

Avtagning:

1. Tag av handtagets övre list genom att avlägsna handtagets skruv.

- Spara listen och skruven för senare montering.

1. Bänd loss den nedre listen från handtaget med en flat skruvmejsel inlindad i maskeringsband.

- Spara listen för senare montering.

Installation

1. Avlägsna de två insexskruvarna.

- Spara skruvarna för senare montering.

Sidmonterat handtag

Du behöver:

- Skyddshandskar

Montering:

1. Avlägsna skruvarna från dörrkanten.
2. Rikta in det sidmonterade handtaget med de uppborrade hålen i dörrpanelen.
3. Montera skruvarna i angiven ordning.

Övre handtag 1 3

Nedre handtag

1. Se till att handtaget ligger an mot dörrpanelen.

Avtagning:

Följ installationsanvisningarna i omvänd ordning.

1. Montera handtaget med skruvarna som avlägsnats från dörrkanten.

- Om frysdörrens upphängning ska växlas, avlägsna dörrpluggarna från dörrens motsatta sida och sätt in dem i skruvhålen.

Avtagning:

1. Avlägsna handtagets skruvar med krysskruvmejseln och spara dem för framtida behov.

Montering av handtagsförlängare (vissa modeller):

1. Rikta in handtaget och förlängaren enligt bilden.
2. Placera förlängaren i handtagets öppning.
3. Tryck lätt på förlängarens båda sidor.
4. Skjut in förlängaren tills den ligger an mot handtagets innerkant.

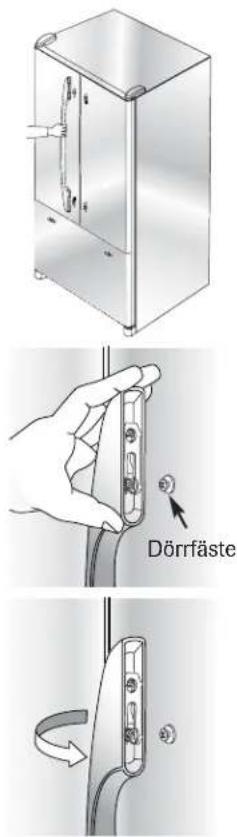

1. Rikta in handtagen enligt bilden.

2. Rikta in handtaget med dörrfästena.

3. Se till att griparens stora hål vänder nedåt i handtagets båda ändar.

4. Rotera handtaget tills det ligger an mot dörren.

Dörrfäste

Installation

1. Fatta stadigt tag i handtaget och skjut nedåt.

1. Fatta stadigt tag i handtagets underdel, skjut uppåt och lyft av handtaget från dörrpanelen.

• Fryshandtag av denna modell är något böjda.
• För rätt installation krävs att handtaget är inriktat enligt bilden.

1. Rikta in griparna på lådans handtag med fästerna på fryslådan.
2. Se till att griparens stora hål sitter till höger i handtagets båda ändar.
3. Rotera handtaget tills det ligger an mot dörren.
4. Fatta stadigt tag i handtaget och skjut det åt höger.

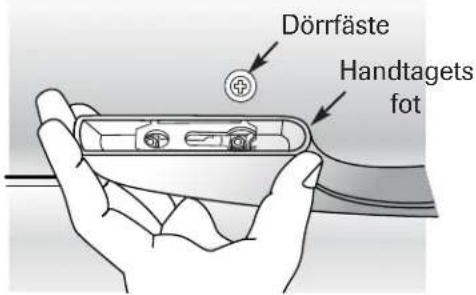

Dörrfäste Handtagets fot

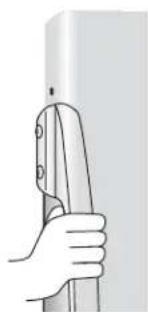

Avtagning:

1. Fatta stadigt tag med båda händerna till höger på handtaget.
2. Skjut åt vänster och lyft upp handtaget från fästytan.

Denna handtagsmodell är fabriksinstallerad.

Du behöver:

- ^3/_32 " insexnyckel

Avtagning:

• Avlägsna justerskruven från handtagets monteringstöd med ^32 " insexnyckel.
• Fortsätt med resterande monteringsstöd och tag av handtaget.

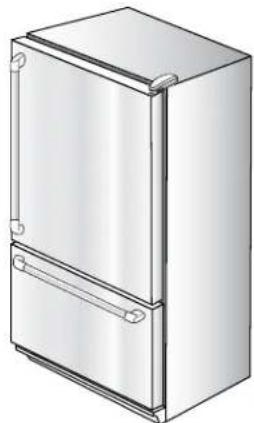

Återinsättning:

• Rikta in handtaget med monteringsstöden.
• Dra åt alla justerskruvarna så att handtaget sitter stadigt.

Öppning och stängning av kylens dörrar (vissa modeller)

Ditt nya kylskåp är unikt genom att kylen har två dörrar som kan öppnas och stängas var för sig.

Kylens vänstra dörr har en vertikal gångjärnsförsedd del. När vänsterdörren stängs bildar den gångjärnsförsedda delen en automatisk tätning mellan dörrarna när båda dörrarna är stängda.

När vänsterdörren öppnas, viks den gångjärnsförsedda delen automatiskt inåt så att den inte är i vägen.

WARNING

För att undvika elchock som kan medföra allvarlig personskada eller dödsfall bör man INTE försöka ta av den gångjärnsförsedda tätningen från kylen.

FÖRSIKTIGHET

För att undvika eventuell skada på kylskåpet bör man ALLTID kontrollera att den gångjärnsförsedda delen är invikt mot dörrkanten innan dörren stängs.

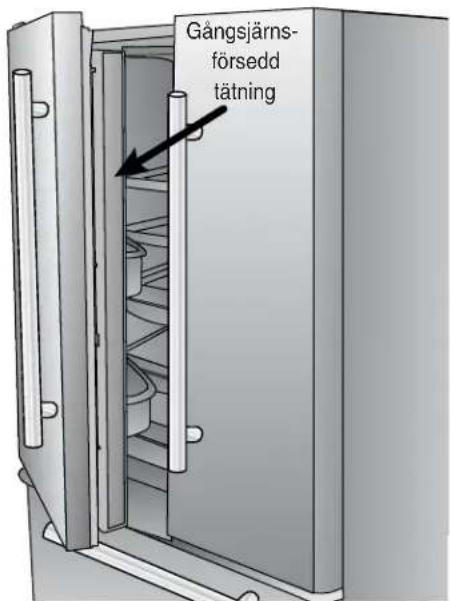

Gångsjärns- försedd tätning

Anslutning av vattenledning (vissa modeller)

WARNING

Ska utföras av behörig tekniker

Ismaskinens funktion

- Tryck ned hävarmen från låst läge för att aktivera ismaskinen.

- Lyft hävarmen till låst läge för att stänga av ismaskinen.

Temperaturinställning

Temperaturinställning med beröringskontakt (vissa modeller, utförandet varierar)

Termostaterna sitter överst på kylens framsida.

Inställning

Grundinställning av termostaterna

Anslut kylskåpet till nätet och ställ in termostaterna.

• Tryck på pilarna resp för att ställa in termostaterna på önskad temperatur.
• Ställ frysens termostat på 4.
• Ställ kylens termostat på 4.

- Låt kylskåpet gå i minst 8-12 timmar innan maten sätts in.

Ibland kan kylskåpets framsida verka varm vid beröring, vilket är normalt och bidrar till att undvika kondensering på kylskåpet. Det händer speciellt när kylskåpet först startas, vid varm väderlek och efter att dörrarna varit öppna för ofta eller för länge.

• 24 timmar efter att maten satts in kan du eventuellt vilja höja eller sänka temperaturen i kylen och/eller frysen. Justera i så fall termostaten (termostaterna) enligt tabellen Temperaturinställning nedan. Se sid 211 om hur man kontrollerar temperaturen i kylskåpet.
• Utom när du startar kylskåpet bör inställning av termostat ske med ett steg i taget.
• Det tar 24 timmar för temperaturen att stabiliseras.

Temperaturinställning

Kylen för varm	Tryck på och ställ in kylens termostat ett steg högre.
Kylen för kall	Tryck på och ställ in kylens termostat ett steg lägre.
Frysen för varm	Tryck på och ställ in frysens termostat ett steg högre.
Frysen för kall	Tryck på och ställ in frysens termostat ett steg lägre.
Termostaten FRÅN	Tryck på frysens, resp kylens kontakt tills ett streck “-” visas i displayen.

Hyllor

FÖRSIKTIGHET

Undvik skada på person och egendom genom att:

• Aldrig försöka justera en hylla som inte är tom (med undantag av Elevator™ hyllan).
• Se till att hyllan sitter stadigt innan du ställer någonting på den.
• Hantera hyllor av härdat glas varsamt. Hyllorna kan gå sönder utan förvarning om de har hack, repor eller utsätts för plötsliga temperaturförändringar.

Kylskåpet är antingen försett med Spill-Catcher™ hyllor eller hyllor utan lister. Spill-Catcher™ hyllor har en spillränna som underlättar rengöringen. Vissa är försedda med EasyGlide och är utdragbara. Dra ut hyllan (vissa modeller) genom att fatta tag i framkanten och dra utåt. Skjut hyllan tillbaka till ursprungsläget.

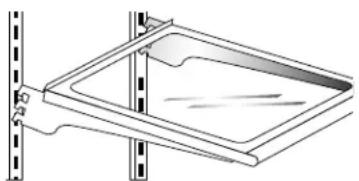

Avtagning av hylla:

• Luta hyllans framkant uppåt en aning och lyft upp bakkanten. Dra sedan hyllan rakt ut.

Insättning av hyllan i annat läge:

• Luta hyllans framkant uppåt.
- Sätt in hakarna i önskade springor i ramen och låt hyllan sätta sig.
- Kontrollera att hyllans bakkant sitter säkert.

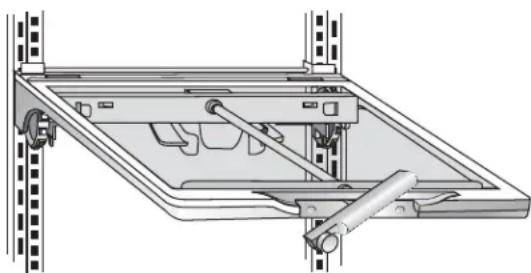

Elevator™ Hylla (vissa modeller)

Kylen är försedd med Elevator™ hylla.

Hyllan kan justeras upp eller ner utan att behöva avlastas. Justera Elevator™ hyllan genom att dra ut knappen på vevhandtaget. Rotera veven medurs för att höja, och moturs för att sänka hyllan.

Obs: Justera inte upp hyllan helt i topp på de vertikala spåren eftersom den då kan fastna.

Avtagning:

Lasta av hyllan helt och hållet och dra den utåt till stoppet. Tryck sedan på flikarna under ytterkanterna och dra ut hyllan ur ramen.

Montering:

Rikta in hyllan med ramen och tryck in den så längt det går. (Du behöver inte trycka på flikarna vid insättningen).

Normalt behöver Elevator™ hyllans ram inte avlägsnas. Om ramen av någon anledning måste avlägsnas – vilket inte rekommenderas – är det viktigt att följa anvisningarna nedan.

Avtagning:

• Avlasta hyllan helt.
• Tag ut glashyllan genom att dra utåt till stoppet. Lyft uppåt en aning och fortsätt att dra utåt.
• Flytta de bakre spärrhakarna för hand mot hyllans mitt.
• Stötta hela hyllan och ramen underifrån. Lyft uppåt en aning och vrid ramen ca 30° så att den bakre mekanismen går fri för de lodräta bakre skenorna.
• Hela rammodulen kan nu dras framåt och ut ur kylskåpet.

Montering:

• Vid montering utför man avtagningsproceduren i omvänd ordning. Se till att hyllan sitter vågrätt.
• När den skjutbara hyllan trycks in mot bakkanten återgår de bakre spärrhakarna till korrekt arbetsställning.

Grönsakslådans lock fungerar som nedre färskvaruhylla.

Avtagning av grönsakslådans lock:

• Tag ut lådorna enligt anvisningen på sid 209.
• Lägg handen under ramen och tryck upp glasskivan. Lyft ut glasskivan.
• Lyft upp ramen från spåren i kylskåpets insats.

Montering:

• Gör ovanstående i omvänd ordning.

Dörrfack

Mejerifack

Mejerifacket är ett praktiskt förvaringsutrymme i dörren för

bredbara varor som smör och margarin. Facket kan flyttas till olika lägen efter behov. Lyft upp locket när du vill använda mejerifacket.

Avtagning:

• Lyft locket, dra uppåt och luta utåt.
  • Gör ovanstående i omvänd ordning.

Montering:

Dörrkorgar

Dörrkorgarna är löstagbara och kan anpassas efter behov.

• Skjut korgen uppåt och dra rakt ut.

Montering:

- Skjut korgen inåt/nedåt tills den sitter stadigt i dörrinsatsen.

Helbreddshylla i dörren

Dörrens helbreddshylla är avtagbar för enkel rengöring.

Avtagning:

- Skjut hyllan uppåt och dra rakt ut.

Montering:

• Gör ovanstående i omvänd ordning.

Mellanmålsläda (vissa modeller)

Mellanmåslådan kan användas till förvaring av diverse matvaror eller extra grönsaker.

- Dra ut lådan så längt det går. Luta lådans front uppåt och dra rakt ut.

Montering:

- Sätt in lådan i ramens spår och skjut in den på plats.

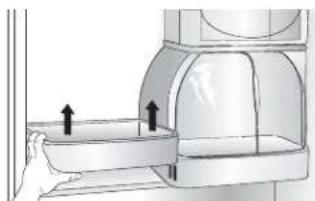

Beverage Chiller™

(vissa modeller)

Beverage Chiller™ håller drycker och andra varor kallare än resten av kylen. Kalluftintag låter luft från friesen cirkulera genom Beverage Chiller™ enheten. Termostaten till Beverage Chiller™ sitter på kylens vänstervägg. Termostaten styr luftcirkulationen i Beverage Chiller™. Skjut termostaten nedåt för kallare temperatur.

Avtagning:

• Avlägsna först plockhyllan till vänster om Beverage Chiller™ enheten.
• Håll stadigt i enhetens båda sidor och lyft den upp

Montering:

• Gör ovanstående i omvänd ordning.

Grönsakslåda med reglerbar fuktighet

Grönsakslådorna erjbuder en miljö med högre fuktighet för förvaring av färsk frukt och grönsaker.

Humidistat

Grönsakslådans humidistat reglerar fuktigheten i lådan. Ställ in reglaget på fruit (frukt) för produkter med skal. Ställ in på vegetable (grönsaker) för bladgrönt.

- Dra ut lådan så längt det går. Luta lådans front uppåt och dra rakt ut.

Montering:

- Sätt in lådan i ramens spår och skjut in den på plats.

Obs: För bästa resultat bör grönsakslådorna hållas väl slutna.

Låda med temperaturreglering (vissa modeller)

Delikatesslådan är en helbreddslåda med termostatreglering. Lådan kan användas till fat med färdiglagad mat, delikatesser, drycker och diverse varor.

Kalluftsflödet till lådan regleras av en termostat som är belägen på lådans högra sida. Beroende på modellen sitter termostaten antingen framtill på lådan eller under locket.

Ställ in termostaten på cheese (ost) eller för normal kylskåpstemperatur. Ställ in termostaten på meats (kött) eller om kallare temperatur önskas än i resten av kylen. Använd den kallaste inställningen till förvaring av kött.

Obs:

• Kalluftsflödet till lådan kan sänka kylskåpets temperatur. Kylskåpets termostat kan behöva justeras.
• Lägg inte bladgrönt i lådan – det kan skadas om temperaturen är för låg.

Avtagning:

- Lyft locket (vissa modeller). Dra ut lådan så längt det går. Luta lådans framsida uppåt och dra rakt ut.

Montering:

- Tryck in metallspåren till kylskåpets bakvägg (vissa modeller). Ställ lädan på spåren och skjut in den tills den faller på plats.

Vissa modeller har en insats med vilken man kan dela in lådan i sektioner.

Avtagning:

- Dra ut lådan helt. Lyft upp insatsens framkant, haka av den från lådans bakvägg och lyft ut den.

Montering:

- Haka på insatsens bakre del över lådans bakvägg och sänk ner den i läge.

Tillbehör (vissa modeller)

Vin- och burkhållare

Vin- och burkhållaren kan placeras under delikatesslådan eller på hylla.

Flaskor och ölburkar kan läggas på tvären. Alternativt kan en flaska läggas i mitturtaget.

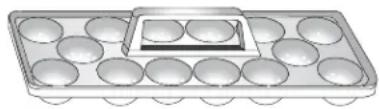

Äggbrickan (olika utföranden/vissa modeller) har plats för "ett drygt dussin" ägg. Den är lös och kan flyttas till arbetsyta eller tas ut för rengöring.

Modeller med svängdörr till frysen:

Fryshylla (vissa modeller)

Vissa modeller är försedda med hyllavskiljare.

Avtagning:

- Dra ut hyllan så långt det går. Luta hyllans framkant uppåt och dra rakt ut.

- Sätt in hyllan i frysens spår och tryck in den mot bakväggen.

- Dra ut korgen så långt det går. Luta korgens framkant uppåt och dra rakt ut.

- Sätt in korgen i frysens spår och tryck in den på plats.

Dörrhylla i frysen (vissa modeller)

Dörrhyllan erbjuder praktisk förvaring av djupfryst mat i frysens dörr.

- Lyft av hyllan ur dörrens urtag och dra ut den.

Montering:

- Rikta in hyllans ändar med dörrens urtag och skjut nedåt.

Det finns risk att barn kan bli instängda och kvävas. Avlägsna inte avskiljarinsatsen ur den översta korgen i friesen.

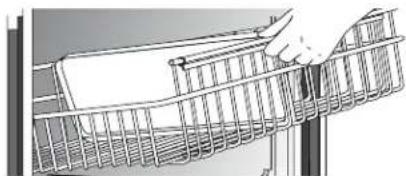

Övre trådkorg

Avtagning:

- Dra ut den övre korgen så långt det går och lyft ut den.

Montering:

- Skjut in korgen i frysen. Se till att korgens bakvägg griper i spårets spärrhakar.

På isbrickan kan iskuber beredas och tas ut manuellt.

För att lossa iskuberna håller man brickan upp och ner över en ishink och vrider båda ändarna tills iskuberna lossnar.

Isbrickans hylla (vissa modeller) håller isbrickan på plats.

Montering:

- Skjut ner hyllans L-formade skåra över väggens bakre skruv. Tryck brickan bakåt tills skruven stoppar i den L-formade skåran (1). Skjut in brickans framdel över väggens främre skruv (2).

1 2

Avtagning:

- Utför ovanstående moment i omvänd ordning.

Förvaring i kylen

• Kylen bör hålla mellan 1° och 4°C. Optimal temperatur är° C. Du kan kolla temperaturen genom att placera en termometer i ett glas vatten mitt i kylskåpet. Avläs efter 24 timmar. Justera termostaterna enligt anvisingarna på sid 206 om temperaturen är högre än 4°C.
• Undvik trängsel på kylskåpets hyllor, vilket minskar luftcirkulationen kring maten och skapar ojämn nedkylning.

Frukt och grönsaker

• Förvaring i grönsakslådorna bibehåller fuktigheten och bidrar till att frukt och grönsaker håller sig fräscha längre (se sid 209).
• Sortera färsk frukt och grönsaker innan de ställs in i kylskåpet och använd skadade eller övermogna varor först. Kassera sådant som börjat ruttna.
• Slå alltid in luktande produkter som lök och kål noga så att lukten inte sprider sig till andra matvaror.
• Medan grönsaker behöver en viss fuktighet för att hålla sig fräscha, kan för hög fuktighet leda till att de skäms fortare (gäller speciellt bladgrönt). Låt grönsaker torka väl innan du sätter in dem i kylen.
• Vänta med att tvätta och skära upp färsk frukt och grönsaker tills strax före användningen.

Kött och ost

• Okokt kött och kyckling bör slås in väl för att undvika förorening av andra matvaror och utrymmen.
• Ibland kan mögel uppstå på ytan av hård ost (schweizer, cheddar, parmesan). Skär bort minst 25 mm runt och under möglet och se till att kniven inte kommer i kontakt med själva möglet. Ostskivor, mjukost, keso, grädde, sur grädde och yoghurt med mögel bör kasseras.

Mejeriprodukter

- På flertalet produkter såsom mjölk, yoghurt, sur grädde och keso anges bäst-före datum på förpackningen som ledning till konsumenten. Förvara dessa varor i originalförpackningen och ställ in dem i kylen omedelbart efter inköpet och efter varje användningstillfälle.

Förvaring av fryst mat

• Frysen bör hålla ca -18°C. Du kan kolla temperaturen genom att placera en termometer bland förpackningarna med fryst mat. Läs av efter 24 timmar. Justera termostaterna enligt anvisingarna på sid 206 om temperaturen är högre än -18°C.
• Frysen fungerar mer effektivt om den är minst 23 full.

Förpackning av mat för infrysning

• För att minska uttorkning och kvalitetsförlust bör man använda aluminiumfolie, frysfolie, fryspåsar eller lufttäta behållare. Tryck ut så mycket luft ur förpackningarna som möjligt och se till att de är väl tillslutna. Luft i förpackningen kan medföra att maten torkar ut, ändrar färg eller får en obehaglig smak (fryssmak).
• Täck färska charkuterivaror och kyckling med lämplig frysfolie innan du fryser in dem.
• Frys aldrig om mat som har fått tina upp helt.

Inlastning i frysen

• Undvik att ställa in för mycket varm mat i frysen vid samma tillfälle. Detta överbelastar frysen, gör infrysningen långsammare och kan höja temperaturen på frysta varor.
• Lämna utrymme mellan förpackningarna så att kalluften kan cirkulera fritt och infrysningen påskyndas.
• Undvika att förvara svårfrysta varor som glass eller apelsinjos på frysens dörrhyllor. Bäst är att förvara sådana varor inne i frysen där temperaturen varierar mindre när dörren öppnas.

WARNING

För att undvika elchock som kan orsaka allvarlig personskada eller dödsfall bör kylskåpet göras strömlöst före rengöring. Koppla på strömmen igen efter rengöringen.

⚠ FÖRSIKTIGHET

För att undvika skada på person eller egendom bör följande iakttas:

• Läs och följ alltid tillverkarens anvisningar beträffande rengöringsmedel.
• Lägg inte förvaringsfack, hyllor eller tillbehör i diskmaskin. De kan spricka eller bli skeva.

Rengöringsanvisningar

DETALJ	ANVÄND INTE	GÖR SÅ HÄR
Glatta eller texturmålade dörrar och exteriör (välj modeller) Skador på ytan p.g.a. felaktig användning av rengöringsprodukter eller ej rekommenderade produktertäcks inte av produktens garanti.	Sträva eller hårda rengöringsmedel Ammoniak Blekmedel Koncentrerade rengörings- eller lösningsmedel Skurborste av metall eller strukturerad plast	Lös upp 4 matskedar bakpulver i 1 liter varm tvållösning. Skölj ytorna med rent varmt vatten och torka omedelbart så att det inte bildas vattenfläckar.
Skåpets insida
Dörrar och ytterväggar av rostfritt stål (vissa modeller) Viktigt: Kylskåpets garanti gäller inte skada på stålytan genom felaktig användning av rengöringsmedel eller ej rekommenderade produkter	Sträva eller hårda rengöringsmedel Ammoniak Blekmedel Koncentrerade rengörings- eller lösningsmedel Skurborste av metall eller strukturerad plast Medel som innehåller ättika Medel som innehåller citronsyra	Använd varm tvållösning och en mjuk, ren trasa eller svamp. Skölj ytorna med rent varmt vatten och torka omedelbart så att det inte bildas vattenfläckar. Polera och skydda mot fingeravtryck med Stainless Steel Magic Spray (best. nr 20000008).*
Dörrlister	Sträva eller hårda rengöringsmedel Skurborste av metall eller strukturerad plast	Använd varm tvållösning och en mjuk, ren trasa eller svamp.
Kylslingan Tag av ventilationsgallret för åtkomst	Allt annat än en dammsugare	Använd dammsugarslang med munstycke.
Kylfläktens ventilationsgaller Se kylskåpets baksida		Använd dammsugarslang med borste.
Tillbehör Hyllor, dörrfack, lådor osv	Diskmaskin	Följ manualens anvisningar för avtagning och montering. Låt komponenterna anpassa sig till rumstemperaturen. Gör en lösning med milt rengöringsmedel och torka av med mjuk ren trasa eller svamp. Använd plastborste för att komma in i springorna. Skölj ytorna med rent varmt vatten. Torka omedelbart glas och genomskinliga delar så att det inte bildas vattenfläckar.

Vid dålig lukt i kylskåpet Energispartips

WARNING

För att undvika elchock som kan orsaka allvarlig personskada eller dödsfall bör kylskåpet göras strömlöst före rengöring. Koppla på strömmen igen efter rengöringen.

1. Töm kylskåpet på mat.
2. Gör kylskåpet strömlöst.
3. Rengör kylskåpets innerväggar, golv, tak, lådor, hyllor och lister enligt anvisningarna.
4. Gör en lösning med milt rengöringsmedel och pensla in lösningen i alla springor med en plastborste. Låt stå i 5 minuter. Skölj ytorna med varmt vatten och torka av med en mjuk, ren trasa.
5. Tvätta av och torka alla flaskor, behållare och burkar. Kasta allt som är skämt eller utgånget.
6. Slå in eller förvara luktalstrande matvaror i hermetiska behållare så att den dåliga lukten inte återkommer.
7. Koppla på strömmen och sätt tillbaka maten i kylskåpet.
8. Ge kylskåpet tid att bli kallt.
9. Kontrollera efter 24 timmar att lukten eliminerats.

Om lukten fortfarande finns kvar:

1. Tag ut lådorna och ställ dem på kylskåpets översta hylla.
2. Fyll kylen och frysen – inklusive dörrarna – med hopskrynklat svartvitt tidningspapper.
3. Placera några kolbriketter på hopskrynklat tidningspapper i både kylen och frysen.

4. Stäng dörrarna och låt stå 24-48 timmar.

5. Undvik trängsel på kylskåpets hyllor, vilket minskar luftcirkulationen kring maten och gör att kylskåpet går längre.

6. Ställ inte in för mycket varm mat i kylskåpet på en gång, vilket leder till överbelastning och gör nedkylningen långsammare.
7. Använd inte aluminiumfolie, smörgåspapper eller hushållspapper som hyllfoder. Luftflödet minskar och gör att kylskåp fungerar mindre effektivt.
8. Frysen fungerar mest effektivt när den är 13 full.
9. Placera kylskåpet i rummets svalaste del. Undvik områden med direkt solljus, nära värmeledning eller annan värmealstrande utrustning. Om detta inte är möjligt bör utsidan isoleras med trä- eller spånskiva eller ett extra lager isoleringsmaterial.
10. Rengör dörrlisterna var tredje månad enligt ansvisningarna. Detta säkerställer att dörrarna sluter tätt och kylskåpet fungerar effektivt.
11. Ordna maten i kylskåpet så att dörren behöver stå öppen så lite som möjligt.
12. Se till att dörrarna sluter tätt genom att nivåjustera kylskåpet enligt installationsanvisningarna.
13. Rengör kylslingan enligt rengöringsanvisningarna var tredje månad. Detta spar energi och gör att kylskåpet fungerar mer effektivt.

Underhåll och rengöring

Byte av glödlampor

WARNING

För att undvika elchock som kan orsaka allvarlig personskada eller dödsfall bör kylskåpet göras strömlöst före byte av glödlampa. Koppla på strömmen igen när den nya lampan är insatt.

⚠ FÖRSIKTIGHET

För att undvika skada på person eller egendom bör man:

• Låta lampan svalna.
- Använda skyddshandskar vid byte av glödlampa.

Kylen (belysningsskärmens modell varierar)

1. Skjut den genomskinliga skärmen mot kylens

bakvägg och lossa den från belysningsinsatsen.

1. Avlägsna glödlampan.

2. Ersätt med glödlampa på max. 40 watt.

3. Sätt tillbaka skärmen genom att skjuta in dess flikar i spåren på vardera sida om belysningen. Skjut skärmen mot kylens framsida tills den snäpper in. Forcera inte skärmen förbi detta läge. Skärmen kan skadas.

(belysningsskärmens modell varierar)

1. Sträck in handen bakom belysningsskärmen.
2. Tryck stadigt på flikarna längst bak på skärmen och dra nedåt. Skärmen öppnas från bakkanten.
3. Tag av skärmen.
4. Avlägsna glödlampan.
5. Ersätt med glödlampa på max. 40 watt.
6. Sätt in skärmens främre flikar i spåren i frysen och snäpp den bakre delen över belysningen tills flikarna griper.

Om ditt kylskåp är försett med dispenser och det är tänkbart att temperaturen går ned till fryspunkten på den plats där kylskåpet står, måste vattentillförseln (inklusive vattentank och vattenventil) dräneras av behörig reparatör.

Kortare semester eller bortovaro (högst tre månader):

1. Tag ut allt som kan bli skämt.
2. Om ingen kontrollerar kylskåpet medan du är bortrest bör du även ta ut all fryst mat.
3. Om kylskåpet är försedd med isautomat
4. Stäng av vattenledningen till ismaskinen minst en dag i förväg.

5. Höj ismaskinens hävarm till AV-läge när den sista satsen is levererats.
   • Töm islådan.

6. Följ anvisningarna för längre tids bortovaro om rumstemperaturen går ner under 13°C.

Längre semester eller bortovaro (mer än tre månader) ELLER om rumstemperaturen går ner under 13°C:

1. Tag ut all mat.
2. Om kylskåpet är försedd met isautomat:
3. Stäng av vattenledningen till ismaskinen minst en dag i förväg.

4. Höj ismaskinens hävarm till AV-läge när den sista isen fallit.
   • Töm islådan.

5. Ställ frysens termostat på AV (OFF) med vridreglage, resp (−) med beröringskontakt (se sid 206).

6. Dra ur kylskåpets nätsladd.

7. Rengör både kylen och frysen noga invändigt. Gör en lösning av bakpulver (fyra matskedar bakpulver till en liter varmt vatten) och använd en ren mjuk trasa.

8. Torka noggrant.

9. Lämna dörrarna öppna för att förhindra mögel och svampangrepp.

Vid hemkomsten:

Efter kortare semester eller bortovaro:

• Anslut vattenledningen och öppna intagsventilen.
• Kontrollera vattenanslutningen i 24 timmar och åtgärda eventuellt läckage.
• Starta om ismaskinen.
  • Kassera de tre första issatserna.

Efter längre semester eller bortovaro:

• Om kylskåpet är försett med isautomat, anslut vattenledningen och öppna intagsventilen.
• Anslut kylskåpets till nätet och ställ åter in termostaterna (se sid 206).
• Kontrollera vattenanslutningen i 24 timmar och åtgärda eventuellt läckage.
• Starta om ismaskinen.
• Kassera is som produceras de första 12 timmarna (åtminstone de tre första issatserna).

Innan du flyttar

• Följ anvisningarna ovan för längre semester/bortovaro t o m moment 6.
• Skydda alla lösa delar såsom hyllor och lädor genom att tejpa fast dem stadigt så att de inte skadas.
• Tejpa fast dörrarna.
• Använd transportkärra när du flyttar kylskåpet. Fatta ALLTID tag i kylskåpets sida eller baksida, ALDRIG i framsidan.
• Se till att kylskåpet står upprätt under själva flyttningen.

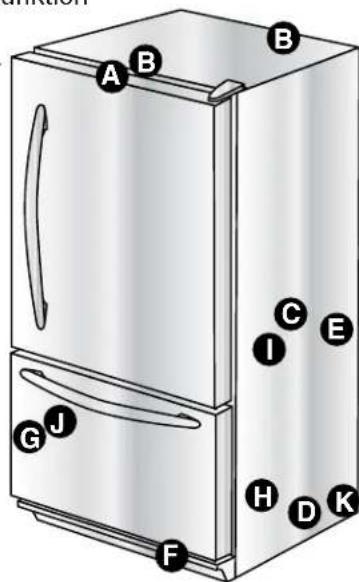

I moderna kylskåp kan den förbättrade konstruktionen ibland medföra att kylskåpet alstrar ljud som ej förekom i äldre modeller. Avsikten med förbättringarna var att skapa ett kylskåp som håller maten i bättre skick, är energisnålt och generellt arbetar tystare. Eftersom nya kylskåp går tystare kan man bli medveten om ljud som även förekom med äldre modeller, men maskerades av kylskåpets högre ljudnivå. De flesta ljuden är normala. Observera att material i kylskåpets närhet, t ex hårda väggar, golv och snickerier, kan göra att ljudet verkar ännu högre. Följande är några ljud som normalt förekommer i ditt nya kylskåp.

LJUD	TÄNKBAR ORSAK	LÖSNING
Klickande	Frysens termostat (A) klickar när kompressorn startar eller stannar.	Normal funktion
	Motordriven apparat (B) låter som en elektrisk klocka och snäpper in/ut.	Normal funktion
Blåsande eller spinnande	Frysens fläkt (C) och kylslingans fläkt (D) låter så när de går.	Normal funktion
Gurglande eller kokande	Ljudet alstras av flytande köldmedel i förångningskärlet (E) och värmeväxlaren (F).	Normal funktion
Dunkande	Iskuber från ismaskin (vissa modeller) ramlar ner i isfacket (G).	Normal funktion
Vibrerande	Kompressorn (H) alstrar ett pulserande ljud när den går.	Normal funktion
	Kylskåpet står ojämnt.	Se sid 201 beträffande nivåjustering av kylskåpet.
Brummande	Ismaskinens intagsventil (I) brummar (vissa modeller) när ismaskinen fylls med vatten.	Normal funktion
Surrande	Ismaskinen (J) är ‘På’ men vattenledningen är inte ansluten.	Stoppa ljudet genom att lyfta isautomatens arm till ‘OFF’ läget.
	Kompressorn (H) kan alstra en hög surrande ton när den går.	Normal funktion
Väsande eller knäppande	Avfrostningselementet (K) väser, fräser eller knäpper när det är på.	Normal funktion

PROBLEM	TÄNKBAR ORSAK	ÅTGÄRD
Frysens termostat och belysning är på, men kompressorn går inte	Kylskåpet avfrostas.	Normal funktion. Vänta 40 minuter och se om kylskåpet startar om.
Grönsakslådan för varm	Termostat för lågt inställd.	Se sid 206 betr inställning av termostaterna.
Kylskåpet fungerar inte	Kylskåpet är strömlöst.	Koppla på strömmen till kylskåpet.
	Termostaten är inte på.	Se sid 206 betr inställning av termostaterna.
	Det har gått en säkring eller överspänningsskyddet måste återställas.	Byt ut säkringen. Kontrollera överspänningsskyddet och återställ om nödvändigt.
	Strömavbrott.	Anmäl strömavbrottet till elverket.
Kylskåpet fungerar fortfarande inte	Kylskåpet mankerar.	Gör kylskåpet strömlöst och för över maten till ett annat kylskåp. I avsaknad av annat kylskåp lägg kolsyresnö i frysen så att maten inte förstörs. Garantin täcker inte förlust av mat. Kontakta reparatör.
Maten är för kall	Kylslingan är smutsig.	Rengör enligt anvisningarna på sid 212.
	Kylens/frysens termostater för högt inställda.	Se sid 206 betr inställning av termostaterna.
Maten är för varm	Dörren sluter inte tätt.	Kylskåpet står ojämnt. Se sid 201 beträffande nivåjustering av kylskåpet.
		Kontrollera att listerna sitter tätt. Rengör om nödvändigt enligt anvisningarna på sid 212.
		Kontrollera att ingenting inuti kylskåpet hindrar dörrarna från att stängas ordentligt (t ex felaktigt stängda lådor, ishinkar, för stora eller felplacerade behållare mm)
	Termostaterna behöver justeras.	Se sid 206 betr inställning av termostaterna.
	Kylslingan smutsig.	Rengör enligt anvisningarna på sid 212.
	Bakre ventilationsgallret blockerat.	Kontrollera matvarornas placering i kylskåpet och se till att gallret inte blockerats. Det bakre ventilationsgallret sitter under grönsakslådorna.
	Dörren har öppnats upprepade gånger eller fått stå öppen en längre stund.	Öppna inte dörren i onödan. Ordna matvarorna på ett praktiskt sätt så att dörren behöver vara öppen så lite som möjligt.
	Mat har nyligen lagts in i kylskåpet.	Ge nyligen insatt mat tid att uppnå kylens, resp frysens temperatur.
Dålig lukt i kylskåpet	Kylskåpet smutsigt eller innehåller luktalstrande mat.	Rengör enligt anvisningarna på sid 212.
Vattendroppar bildas på kylskåpets utsida	Kontrollera att listerna sluter tätt.	Rengör enligt anvisningarna på sid 212.
	Fuktigheten för hög.	Normalt under perioder med hög fuktighet.
	Termostaterna behöver justeras.	Se sid 206 betr inställning av termostaterna.
Vattendroppar bildar på kylskåpets insida	Fuktigheten hög eller dörren har öppnats upprepade gånger.	Se sid 206 betr inställning av termostaterna. Öppna inte dörren i onödan. Ordna matvarorna på ett praktiskt sätt så att dörren behöver vara öppen så lite som möjligt.
	Kontrollera att listerna sluter tätt.	Rengör om nödvändigt enligt anvisningarna på sid 212.
Kylskåpet eller ismaskinen alstrar ljud som verkar konstiga eller för höga	Normal funktion.	Se sid 216.
Grönsakslådorna är svåra att stänga	Lådans innehåll eller saker i intilliggande fack är i vägen för lådan.	Stuva om matvaror och behållare så att de ej är i vägen för lådorna.
	Lådan sitter fel.	Se sid 209 betr lådornas placering
	Kylskåpet står ojämnt.	Se sid 201 beträffande nivåjustering av kylskåpet.
	Lådans spår är smutsiga.	Rengör lådans spår med varm tvållösning. Skölj och torka noggrant. Applicera ett tunt lager vaselin på lådans spår.
Kylskåpet går för ofta	Dörrarna har öppnats upprepade gånger eller fått stå öppna en längre stund.	Öppna inte dörren i onödan. Ordna matvarorna på ett praktiskt sätt så att dörren behöver vara öppen så lite som möjligt.
		Ge kylskåpets insida tid att anpassa sig efter att dörren stätt öppen.
	Hög fuktighet eller temperatur i omgivningen.	Normal funktion.
	Mat har nyligen ställts in i kylskåpet.	Ge nyligen insatt mat tid att uppnå kylens, resp frysens temperatur.
	Kylskåpet är utsatt för värme från omgivningen eller intilliggande utrustning.	Undersök kylskåpets omgivningar. Kylskåpet kan behöva flyttas för att fungera mer effektivt.
	Kylslingan smutsig.	Rengör om nödvändigt enligt anvisningarna på sid 212.
	Termostaterna behöver justeras.	Se sid 206 betr inställning av termostaterna.
	Dörren sluter inte tätt.	Kylskåpet står ojämnt. Se sid 201 beträffande nivåjustering av kylskåpet.
		Kontrollera att listerna sluter tätt. Rengör om nödvändigt enligt anvisningarna på sid 212.
		Kontrollera att ingenting inuti kylskåpet hindrar dörrarna från att stängas ordentligt (t ex felaktigt stängda lådor, ishinkar, för stora eller felplacerade behållare mm).
	Normal funktion.	Se sid 216, Normala ljud vid drift.

ls

PROBLEM	TÄNKBAR ORSAK	ÅTGÄRD
Kylskåpet läcker vatten	Vattenledningen ansluten med plaströr.	Tillverkaren rekommenderar att man använder kopparrör vid installationen. Plast är mindre hållbart och kan orsaka läckage.Tillverkaren ansvarar ej för egendomsskador som orsakas av felaktig installation eller vattenanslutning.
	Felaktig vattenventil installerad.	Kontrollera proceduren för vattenanslutning.Självstansande ventiler och 0,5 cm sadelventiler orsakar lågt vattentryck och kan så småningom blockera ledningen.Tillverkaren ansvarar ej för egendomsskador som orsakas av felaktig installation eller vattenanslutning.
Is bildas i ismaskinens intagsrör	Lågt vattentryck.	För korrekt funktion måste vattentrycket vara mellan 137 och 689 kPa.
	Frysen för varm.	Justera frysens termostat (se sid 206). Frysen bör hålla ca -18°C.

Denne typen av håndtak monteres på fabrikken.
