BEDIENUNGSANLEITUNG AB 2225 PEKS AMANA

Benutzungs- und Pflegeanleitungen – Deutsch ..... 66-87

Benutzungs- und Pflegeanleitungen – Deutsch ..... 66-87

Benutzungs- und Pflegeanleitungen

Wichtige Sicherheitsvorschriften....67-68
Einbau....69-73
Temperaturregler....74
Frischwaren-Lagerung....75-77
Gefrierfach-Merkmale 78
Tipps zur Lebensmittellagerung ....79
Pflege und Reinigung ....80-83
Betriebsgeräusche 84
Fehlersuche 85-87

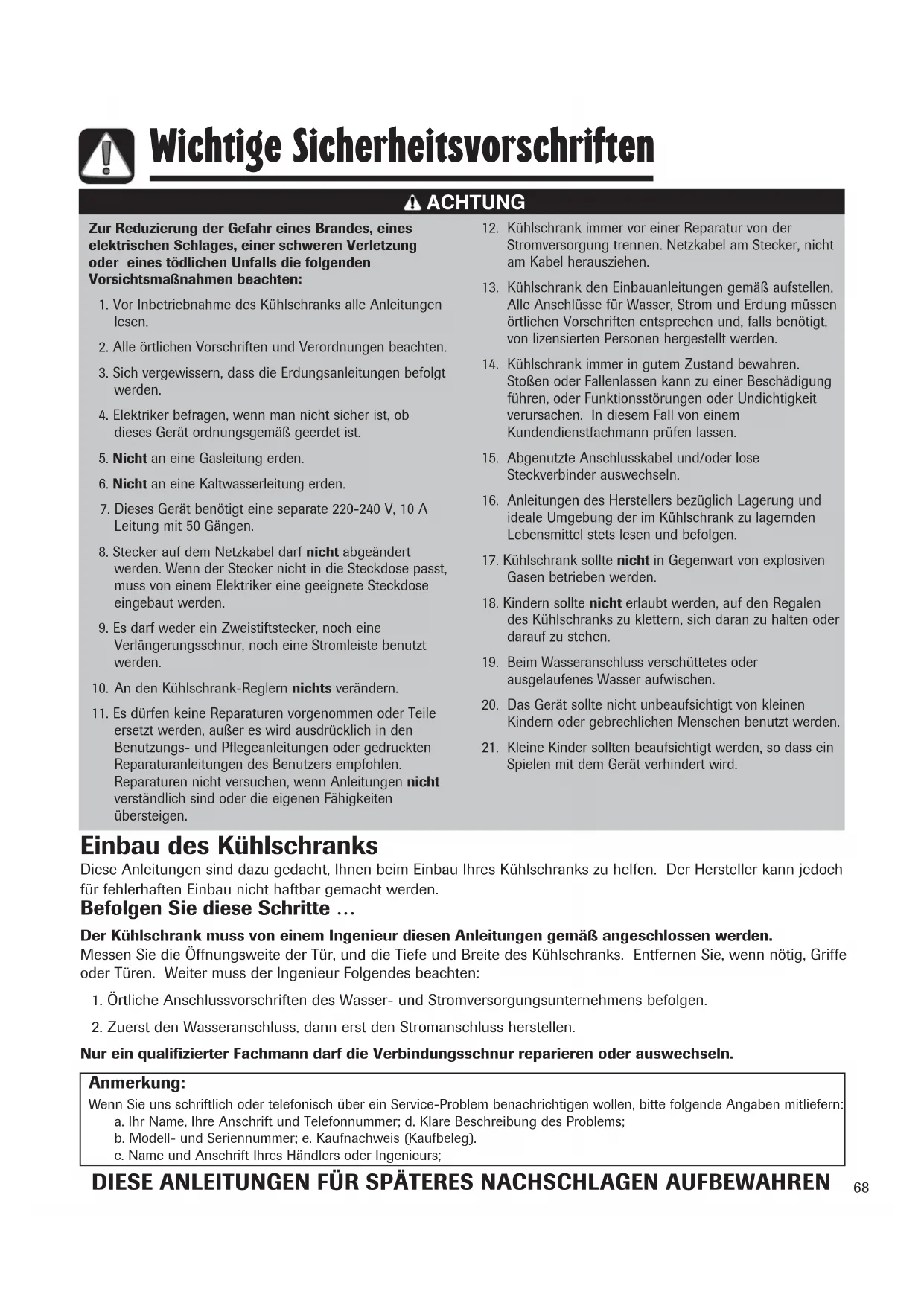

Wichtige Sicherheitsvorschriften

Installateur: Diese Anleitungen bitte nicht von dem Gerät entfernen.

Benutzer: Benutzungs- und Pflegeanleitungen lesen und zum späteren Nachschlagen aufbewahren, denn sie enthalten wichtige Information zur ordnungsgemäßen Benutzung und Wartung.

Den Kaufbeleg als Kaufnachweis aufbewahren.

Die vollständigen Modell- und Seriennummern des Kühlschranks bereithalten. Man findet sie auf einer Plakette im Kühlschrankinnenteil oben links. Schreiben Sie sich die Nummern hier auf, damit Sie sie zur Hand haben.

Modell-Nr.

Serien-Nr.

Kaufdatum

Im Bestreben, die Qualität unserer Geräte zu verbessern, ist es u.U. notwendig, ohne Revidierung dieser Anleitungen am Gerät Änderungen vorzunehmen.

Was Sie über Sicherheitsvorschriften wissen sollten

Mit der in diesen Anleitungen enthaltenen Information über Gefahren und Sicherheitsvorschriften sind nicht alle möglichen Zustände und Situationen abgedeckt. Vielmehr muss bei dem Einbau, der Instandhaltung und der Betreibung des Kühlschranks gesunder Menschenverstand, Vorsicht und Sorgfalt angewandt werden.

Setzen Sie sich mit Ihrem Hersteller in Verbindung, wenn Sie Probleme haben oder etwas nicht verstehen.

Auf Bildzeichen, Schlagwörter und Etiketten achten, die sich auf Sicherheit beziehen

GEFAHR

GEFAHR – Unmittelbare Gefahr, die SICHERLICH zu schweren Verletzungen führen oder tödlich sein kann.

! ACHTUNG

ACHTUNG – Gefährliche Handlung, die zu schweren Verletzungen führen, oder tödlich sein KÖNNTE.

VORSICHT

VORSICHT- Gefährliche Handlung, die zu leichten Verletzungen oder Sachschäden führen KÖNNTE.

GEFAHR

Zur Verminderung von Verletzungs- oder Todesgefahr sollten grundlegende Vorsichtsmaßnahmen beachtet werden, einschließlich der Folgenden:

Wichtig: Abgestellte Kühlschränke sind auch heute noch gefährlich – auch wenn sie „eben auf ein paar Tage“ herumstehen. Befolgen Sie bitte zur Vermeidung von Unfällen beim Ausrangieren Ihres ausgedienten Kühlschranks folgende Anleitungen.

Vor der Entsorgung Ihres alten Kühlschranks oder Kühlfachs:

• Türen abnehmen.
• Regale nicht herausnehmen, um Kindern das Hineinklettern zu erschweren.

Kühlschrankimmervor einer Reparatur von der Stromversorgung trennen.

Der Stecker muss zugänglich sein.

Zur Reduzierung der Gefahr eines Brandes, eines elektrischen Schlages, einer schweren Verletzung oder eines tödlichen Unfalls die folgenden Vorsichtsmaßnahmen beachten:

1. Vor Inbetriebnahme des Kühlschranks alle Anleitungen lesen.
2. Alle örtlichen Vorschriften und Verordnungen beachten.
3. Sich vergewissern, dass die Erdungsanleitungen befolgt werden.
4. Elektriker befragen, wenn man nicht sicher ist, ob dieses Gerät ordnungsgemäß geerdet ist.
5. Nicht an eine Gasleitung erden.
6. Nicht an eine Kaltwasserleitung erden.
7. Dieses Gerät benötigt eine separate 220-240 V, 10 A Leitung mit 50 Gängen.
8. Stecker auf dem Netzkabel darf nicht abgeändert werden. Wenn der Stecker nicht in die Steckdose passt, muss von einem Elektriker eine geeignete Steckdose eingebaut werden.
9. Es darf weder ein Zweistiftstecker, noch eine Verlängerungsschnur, noch eine Stromleiste benutzt werden.
10. An den Kühlschrank-Reglern nichts verändern.

11. Es dürfen keine Reparaturen vorgenommen oder Teile ersetzt werden, außer es wird ausdrücklich in den Benutzungs- und Pflegeanleitungen oder gedruckten Reparaturanleitungen des Benutzers empfohlen. Reparaturen nicht versuchen, wenn Anleitungen nicht verständlich sind oder die eigenen Fähigkeiten übersteigen.

12. Kühlschrank immer vor einer Reparatur von der Stromversorgung trennen. Netzkabel am Stecker, nicht am Kabel herausziehen.

13. Kühlschrank den Einbauanleitungen gemäß aufstellen. Alle Anschlüsse für Wasser, Strom und Erdung müssen örtlichen Vorschriften entsprechen und, falls benötigt, von lizensierten Personen hergestellt werden.
14. Kühlschrank immer in gutem Zustand bewahren. Stoßen oder Fallenlassen kann zu einer Beschädigung führen, oder Funktionsstörungen oder Undichtigkeit verursachen. In diesem Fall von einem Kundendienstfachmann prüfen lassen.
15. Abgenutzte Anschlusskabel und/oder lose Steckverbinder auswechseln.
16. Anleitungen des Herstellers bezüglich Lagerung und ideale Umgebung der im Kühlschrank zu lagernden Lebensmittel stets lesen und befolgen.
17. Kühlschrank sollte nicht in Gegenwart von explosiven Gasen betrieben werden.
18. Kindern sollte nicht erlaubt werden, auf den Regalen des Kühlschranks zu klettern, sich daran zu halten oder darauf zu stehen.
19. Beim Wasseranschluss verschüttetes oder ausgelaufenes Wasser aufwischen.
20. Das Gerät sollte nicht unbeaufsichtigt von kleinen Kindern oder gebrechlichen Menschen benutzt werden.
21. Kleine Kinder sollten beaufsichtigt werden, so dass ein Spielen mit dem Gerät verhindert wird.

Einbau des Kühlschranks

Diese Anleitungen sind dazu gedacht, Ihnen beim Einbau Ihres Kühlschranks zu helfen. Der Hersteller kann jedoch für fehlerhaften Einbau nicht haftbar gemacht werden.

Befolgen Sie diese Schritte ...

Der Kühlschrank muss von einem Ingenieur diesen Anleitungen gemäß angeschlossen werden.

Messen Sie die Öffnungsweite der Tür, und die Tiefe und Breite des Kühlschranks. Entfernen Sie, wenn nötig, Griffe oder Türen. Weiter muss der Ingenieur Folgendes beachten:

1. Örtliche Anschlussvorschriften des Wasser- und Stromversorgungsunternehmens befolgen.
2. Zuerst den Wasseranschluss, dann erst den Stromanschluss herstellen.

Nur ein qualifizierter Fachmann darf die Verbindungsschnur reparieren oder auswechseln.

Anmerkung:

Wenn Sie uns schriftlich oder telefonisch über ein Service-Problem benachrichtigen wollen, bitte folgende Angaben mitliefern:

a. Ihr Name, Ihre Anschrift und Telefonnummer; d. Klare Beschreibung des Problems;
b. Modell- und Seriennummer; e. Kaufnachweis (Kaufbeleg).
c. Name und Anschrift Ihres Händlers oder Ingenieurs;

! ACHTUNG

Sollte nur von einem Ingenieur aufgestellt werden.

Der Kühlschrank wurde zum Transport sorgfältig verpackt. Regalverpackung und Klebestreifen abnehmen und wegwerfen. Serienplakette nicht entfernen.

Messen der Einbau-Nische

Beim Einbau des Kühlschranks sollte man genaue Messungen vornehmen. Es sollte über und hinter dem Kühlschrank ein Freiraum von 1,3 cm gelassen werden.

Anmerkung: Für Modelle mit einer Tiefe von 60 cm

Die Kanten des Tresens auf einen Winkel von 45° trimmen, wenn der Tresen einen 25-mm-Vorsprung aufweist. Auf beiden Seiten des Kühlschranks einen Freiraum von 5 mm lassen, oben zur Erleichterung des Einbaus und der Ausrichtung 7 mm lassen. Hinten gegen die Wand ist kein Mindestfreiraum gegeben.

Durch Blindfußboden oder Bodenbedeckung (Teppiche, Fliesen oder Holzböden) kann die für den Einbau bereitgestellte Fläche kleiner werden als erwartet.

Durch Befolgen der unter Ausgleichen beschriebenen Anleitungen kann etwas Spielraum gewonnen werden.

Wichtig: Wenn der Kühlschrank in eine Nische eingebaut werden soll, in der der obere Teil des Geräts ganz abgedeckt wird, muss zur Gewährleistung des richtigen Abstands vom Boden bis über die Scharnierkappe gemessen werden.

Richtiges Transportieren

• Kühlschrank NIEMALS auf der Seite liegend transportieren. Ist der Transport in aufrechter Lage nicht möglich, dann auf den Rücken legen. Anschließend Kühlschrank vor dem Wiederanschließen 30 Minuten lang in aufrechter Position stehen lassen, so dass das Öl wieder in den Kompressor zurücklaufen kann. Ein sofortiges Wiederanschließen kann zur Beschädigung der Innenteile führen.
• Kühlschrank auf einem Geräteroller transportieren. Kühlschrank IMMER von der Seite oder von hinten aufladen
• NIEMALS von vorne.
• Oberfläche des Kühlschranks beim Transport schützen, indem man das Gehäuse in Decken einhüllt oder zwischen Kühlschrank und Roller Polsterung einschiebt.
• Kühlschrank mit Gurten oder Bungee-Schnüren am Roller befestigen. Gurte wenn immer möglich durch Griffe ziehen. Nicht zu fest ziehen, sonst könnte das Gehäuse eingedellt oder der Anstrich beschädigt werden.

Lage

• Kühlschrank nicht in der Nähe eines Herdes, eines Heizkörpers oder einer anderen Hitzequelle aufstellen. Ist dies nicht zu vermeiden, Kühlschrank mit einer Schrankwand abtrennen.
• Nicht an einem Ort aufstellen, an dem die Temperatur unter 13° C fällt oder über 43° C steigt, sonst könnten Störungen auftreten.
• Der Kühlschrank ist nur zum Gebrauch im Haushalt, innerhalb des Hauses, geeignet.

Abnahme und Wiedereinsetzen der Tür und Scharniere

⚠️ ACHTUNG

Diese Arbeit sollte von einem Ingenieur durchgeführt werden.

Wasseranschluss (bei manchen Modellen)

ACHTUNG

Diese Arbeit sollte von einem Ingenieur durchgeführt werden.

Ausgleichen

VORSICHT

Auf Folgendes achten, um Sachschaden und Schaden am Kühlschrank zu vermeiden:

• Vinyl- oder andere Böden mit Pappe, Teppichen oder anderem Schutzmaterial auslegen.
• Beim Ausgleichen kein Elektrowerkzeug benutzen.

Der Kühlschrank sieht besser aus, und funktioniert besser, wenn er gut ausgerichtet ist.

Anmerkungen:

• Alle Arbeiten wie Türumstellung, Einbau eines Paneels und/oder Wasseranschluss sollten vor dem Ausgleichen durchgeführt werden.
• Manche Modelle haben nur die „A“-Stellschrauben.

Benötigtes Werkzeug:

• %” Sechskant-Schraubendreher
- Wasserwaage

Einbau

1. Bodengitter abnehmen.

- Fest anfassen und zur Lösung der Klammer herausziehen.

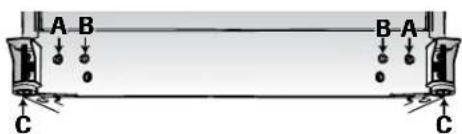

1. Mit einem Sechskant- Schraubendreher die beiden vorderen Stellschrauben (A) drehen, um den Kühlschrank vorne zu heben bzw. zu senken.

A B B A C C

1. Manche Modelle sind auch mit rückwärtigen Stellschrauben (B) ausgerüstet. Mit einem Sechskant-Schraubendreher diese Stellschrauben (B) drehen, um den Kühlschrank hinten zu heben bzw. zu senken.
2. Mit der Wasserwaage prüfen, ob der Kühlschrank vorne 6 mm bzw. eine halbe Blase höher steht, und seitlich gut ausgeglichen ist.
3. Stabilisierfüße (C) im Uhrzeigersinn drehen, bis sie fest auf dem Boden ruhen.
4. Nur in Modellen mit Gefrierschublade: Stellschrauben (A) entgegen dem Uhrzeiger drehen, so dass das ganze Gewicht des Kühlschranks auf den Stabilisierfüßen aufliegt.

5. Bodengitter wieder einsetzen.

6. Montierklammern des Bodengitters gegen die unteren Gehäuseschlitze ausrichten.

7. Unteren Teil zuerst einrasten lassen. Das Gitter niederdrücken, bis oberer Teil einrastet.

Nur für Modelle mit ausziehbarer Schublade:

1. Beide Stabilisierfüße im Uhrzeigersinn drehen, bis sie fest auf dem Boden ruhen. Rollstellschrauben 2 bis

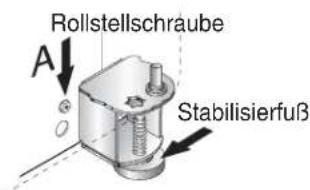

Rollstellschraube A Stabilisierfuß

3 mal entgegen dem Uhrzeiger drehen, so dass das ganze Gewicht des Kühlschranks auf den Stabilisierfüßen ruht.

1. Bodengitter wieder einbauen. Markierung innen im Bodengitter zeigt richtigen Einbau.

Griffe

Wenn nicht bereits eingebaut befinden sich die Griffe entweder im Frischhaltefach oder sind an der Kühlschrank-Rückwand festgeklebt.

Griffverpackung und Klebestreifen abnehmen.

Das Griff-Design ist von einem Modell zum anderen verschieden. Bitte die Anleitungen für das jeweilige Modell unten aussuchen.

Frischfach-Griffe

Frontmontierter Griff – Ausführung 1

Benötigte Ausrüstung:

• Kreuzschlitz-Schraubenzieher
• 5/16" Sechskant-Schraubendreher

Einbau:

1. Mit einem Sechskant-Schraubendreher die 0,6 cm Sechskantschrauben von der Türplatte, und die Kreuzschlitzschraube vom oberen Teil der Tür abschrauben.

- Wenn Türanschlag gewechselt werden soll, Türbolzen abnehmen und in die Schraubenlöcher einführen.

1. Grifflöcher gegen die Schraubenlöcher auf der Türplatte ausrichten und mit zwei Türplattenschrauben aus Schritt 1 befestigen.

1. Griff-Zierleiste aus der Zubehörpackung nehmen und, wie dargestellt, über den oberen und unteren Teil des Griffes legen.

- Oberen Teil der Griff-Zierleiste mit der aus Schritt 1 verbleibenden Schraube befestigen.

- Unteren Verzierungsteil über unteren Teil des Griffes einrasten lassen.

Einbau

Abnahme:

1. Obere Griffverzierung durch Entfernung der Schraube abnehmen.

- Verzierung und Schraube vorläufig beiseite legen.

1. Untere Griffverzierung vom Griff abtrennen. Dazu die mit Tesakrepp umwickelte flache Schneide des Schraubenziehers benutzen.

- Verzierung vorläufig beiseite legen.

1. Die zwei Sechskantschrauben abnehmen.

• Schrauben vorläufig beiseite legen.

Seitlich montierter Griff

Benötigte Ausrüstung:

• Kreuzschlitz-Schraubenzieher

Einbau:

1. Schrauben von der Türseite abnehmen.
2. Den seitlich zu montierenden Griff gegen die Bohrlöcher in der Türplatte ausrichten.
3. Schrauben in der gezeigten Reihenfolge einsetzen.

oberer Griff 1 30

unterer Griff

1. Sich vergewissern, dass der Griff fest gegen die Tür anliegt.

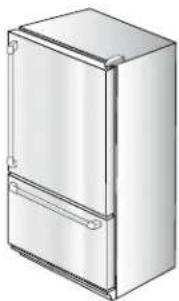

Abnahme:

Montagevorgang in umgekehrter Reihenfolge wiederholen.

Gefrierfachgriffe

Griff mit beschränkter Breite

Benötigte Ausrüstung:

• Kreuzschlitz-Schraubenzieher

Einbau:

1. Zur Montage des Griffes die Schrauben benutzen, die von der Türkante abgenommen wurden.

- Wenn Türanschlag gewechselt werden soll, Türbolzen vom oberen Rand der Tür abnehmen und in die Schraubenlöcher einführen.

Abnahme:

1. Griff-Schrauben mit einem Kreuzschlitz-Schraubendreher abschrauben und aufbewahren.

Frontmontierter Griff – Ausführung 2

Benötigte Ausrüstung:

- Handschuhe

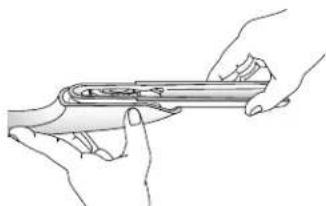

Befestigung der Griffverlängerung (auf manchen Modellen):

1. Griff und Verlängerung wie abgebildet ausrichten.

1. Verlängerung in die Grifföffnung hineinstecken.
2. Gegen beide Seiten der Verlängerung leicht drücken.
3. Verlängerung hineinschieben, bis sie an der Innenkante des Griffes anstößt.

Einbau

Einbau:

1. Griffe wie abgebildet ansetzen.
2. Richten Sie den Türgriff auf die Montagezapfen der Tür aus.
3. Stellen Sie sicher, dass das große Loch auf der Montageklammer sich an beiden Enden des Griffs auf der unteren Seite befindet.
4. Griff drehen, so dass er flach auf der Tür aufliegt.
5. Halten Sie den Griff gut fest, und schieben Sie ihn nach unten.

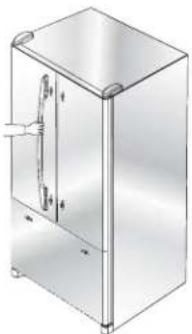

Abnahme:

1. Halten Sie den unteren Teil des Griffs gut fest, schieben Sie ihn nach oben, und heben Sie ihn von der Oberfläche ab.

Montagezapfen der Tür

Frontmontierter Gefrierfachgriff

Benötigte Ausrüstung:

- Handschuhe

Anmerkungen:

• Diese Art Gefrierfach-Griff ist leicht gebogen.
- Sich vergewissern, dass der Griff in der dargestellten Position montiert wird.

1. Die Klammern des Schubladengriffs auf die Zapfen an der Gefrierschublade ausrichten.
2. Stellen Sie sicher, dass das große Loch auf der Montageklammer sich an beiden Enden des Griffs auf der rechten Seite befindet.

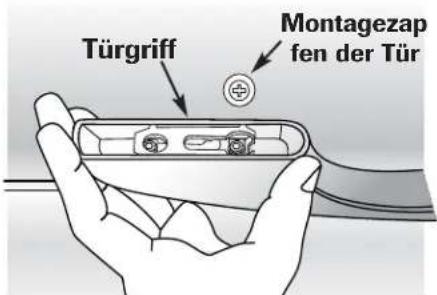

Türgriff Montagezap fen der Tür

1. Drehen Sie den Griff so, dass er flach auf der Tür anliegt.
2. Halten Sie den Griff gut fest, und schieben Sie ihn nach rechts.

1. Halten Sie den Griff mit beiden Händen gut fest, und drücken Sie ihn nach rechts.
2. Nach links schieben, heben und abnehmen.

Einbau

Euro-Griffe

Diese Art Griff wird im Werk montiert.

Benötigte Ausrüstung:

• 3/32" Allen-Schlüssel

Abnahme:

- Kopfschraube mit dem ^3/32 " Allen-Schlüssel vom Griffmontierbolzen abnehmen.

- Zur Abnahme des Griffes diesen Vorgang für alle Bolzen wiederholen.

Wiedereinbau:

- Griff gegen die Montierbolzen ausrichten.

- Zur Befestigung des Griffes alle Kopfschrauben gut anziehen.

Öffnen und Schließen der Frischfachtüren

(betrifft nur manche Modelle)

Ihr neuer Kühlschrank ist mit zwei Frischfach-Türen ausgestattet - ein ganz neues Design. Die zwei Türen können ganz unabhängig voneinander geöffnet werden.

In die linke Frischfach-Tür eingebaut ist ein senkrecht eingehängter Teil. Wenn beide Türen geschlossen sind, stellt dieser eingehängte Teil automatisch eine Abdichtung zwischen den beiden Türen her.

Bei Öffnen der linken Tür faltet sich die eingehängte Dichtung automatisch und unauffällig nach innen.

! ACHTUNG

Zur Vermeidung eines elektrischen Schlages, der zu schwerer Verletzung führen oder tödlich sein kann, darf man NICHT versuchen, die eingehängte Dichtung vom Frischwarenfach abzunehmen.

VORSICHT

Man sollte sich vor Schließen der Tür IMMER vergewissern, dass die eingehängte Dichtung gegen die Türkante gefaltet ist.

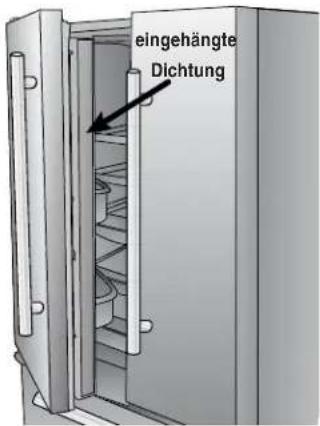

eingehängte Dichtung

Wasseranschluss (bei manchen Modellen)

! ACHTUNG

Diese Arbeit sollte von einem Ingenieur durchgeführt werden.

Eismacher

- Arm aus der Sperrposition nach unten bewegen, um Eismacher anzustellen („ON“).

- Arm hochheben und in die Sperrposition bringen, um Eismacher abzustellen („OFF“).

Temperaturregler

Temperatur-Tastschalter (auf manchen Modellen, unterschiedliche Bauarten)

Die Regler befinden sich vorne im oberen Teil des Kühlfachs.

Regler

Freezer 4 Checkmark Refrigerator 4 Checkmark

Erstmalige Einstellung

Regler einstellen, sobald der Kühlschrank am Netz angeschlossen ist.

• Regler durch Drücken der und Tasten einstellen.
  • Gefrierfach-Regler auf 4 stellen.
• Kühlfach-Regler auf 4 stellen.
• Vor dem Beladen Kühlschrank mindestens 8 bis 12 Stunden laufen lassen.

Warme Gehäuseoberfläche

Es kann sein, dass sich das Kühlschrankgehäuse vorne warm anfühlt. Das ist normal. Dadurch wird verhindert, dass sich auf dem Gehäuse Feuchtigkeit ansammelt. Dieser Zustand ist noch deutlicher beim ersten Anstellen des Kühlschranks, bei heißem Wetter und nach häufigem oder langen Öffnen der Tür.

Reglereinstellung

• Es kann sein, dass 24 Stunden nach dem ersten Beladen die Temperatur in einem Fach neu eingestellt werden muss. Ist dies der Fall, Regler der nachfolgenden Temperatureinstellungstabelle gemäß verstellen. Seite 79 enthält Anleitungen zur Überprüfung der Temperatur im jeweiligen Fach.
• Regler nicht gleichzeitig um mehr als eine Zahl verstellen, außer, der Kühlschrank wird neu angestellt.
• 24 Stunden Zeit geben zur Stabilisierung der Temperatur.

Richtlinien zur Temperatureinstellung

Kühlschrank zu warm	Durch Drücken der ▲Taste Kühlschrankregler eine Stufe höher stellen.
Kühlschrank zu kalt	Durch Drücken der ▼Taste Kühlschrankregler eine Stufe niedriger stellen.
Gefrierfach zu warm	Durch Drücken der ▲Taste Gefrierfachregler eine Stufe höher stellen.
Gefrierfach zu kalt	Durch Drücken der ▼Taste Gefrierfachregler eine Stufe niedriger stellen.
Regler abstellen (“OFF”)	Die ▼Taste für Kühlschrank oder Gefrierfach drücken, bis auf der Anzeige ein Bindestrich “-“ erscheint.

Frischwarenfach

VORSICHT

Achten Sie auf Folgendes, um Verletzungen oder Sachschaden zu vermeiden:

• Niemals versuchen, ein Regal umzustellen, während noch Lebensmittel daraufstehen (mit Ausnahme des Elevator™-Regals).
• Sich vor dem Beladen vergewissern, dass das Regal gut festsitzt.
• Mit Regalen aus Sicherheitsglas vorsichtig umgehen. Regale können plötzlich zerbrechen, wenn sie angeschlagen oder zerkratzt sind oder plötzlichen Temperaturschwankungen ausgesetzt werden.

Ihr Kühlschrank ist entweder mit Spill-Catcher™ oder mit einfachen Regalen ausgestattet. Spill-Catcher™-Regale haben eine Umrandung, so dass Verschüttetes schnell aufgenommen werden kann; einige dieser Regale haben auch die Easy Glide-Gleitfunktion. Zum Herausziehen (nur bei gewissen Modellen) das Regal vorne anfassen und herausziehen. Zum Zurückstellen

Regal einfach wieder hineinschieben.

Herausnehmen des Regals:

- Zuerst vorne und dann hinten hochheben, dann gerade herausziehen.

Einbau des Regals an anderer Stelle:

• Regal vorne anheben.
• Haken in die gewünschten Rahmenlöcher einführen und Regal in neuer Position niederlassen.
• Sich vergewissern, dass Regal hinten festsitzt.

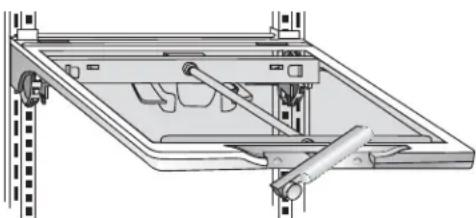

Elevator™-Regal (auf manchen Modellen)

Das Frischwarenfach ist mit einem Elevator™-Regal ausgestattet.

Man kann dieses Regal ohne Entfernen der Lebensmittel höher- oder tiefer stellen. Zum Verstellen des Elevator™-Regals den Knauf am Kurbelgriff herausziehen. Zum Höherstellen Kurbel im Uhrzeigersinn drehen, zum Niedrigerstellen Kurbel entgegen dem Uhrzeiger drehen.

Anmerkung: Das Regal kann sich verklemmen, wenn man es ganz bis zum obersten Teil der senkrechte Schiene verstellt.

Herausnehmen:

Alle Lebensmittel herunternehmen und Regal nach vorne ziehen. Sobald es anstößt gegen die Vorsprünge drücken, die unter dem Außenrand des Regals liegen, dann aus dem Rahmen ganz herausziehen.

Einsetzen:

Regal gegen den Rahmen ausrichten und vollständig einschieben. (Zum Wiedereinbau müssen die Vorsprünge nicht hineingedrückt werden.)

Der Rahmensatz des Elevator™-Regals muss bei normalem Gebrauch nicht abgenommen werden. Das Entfernen ist nicht üblich und auch nicht ratsam, dennoch sind die richtigen Schritte dazu wie folgt:

Herausnehmen:

• Alle Lebensmittel herunternehmen.
• Glasregal entfernen, indem man es nach vorne zieht. Beim Anstoß hochheben und weiter nach vorne ziehen.
• Mit der Hand die beiden rückwärtigen Riegel in Richtung Regalmitte schieben.
• Regal und Rahmen mit der Hand von unten abstützen, etwas hochheben und den Satz um ca. 30° drehen, so dass sich der rückwärtige Teil der Vorrichtung aus den senkrechten Schienen herausheben lässt.
• Der gesamte Satz kann dann nach vorne geschoben und aus dem Kühlschrank herausgehoben werden.

Einsetzen:

• Ausbauvorgang in umgekehrter Richtung wiederholen. Sich vergewissern, dass Regal gerade liegt.
• Sobald das Gleitregal ganz nach hinten geschoben wird kommen die hinteren Riegel automatisch wieder in ihre richtige Position.

Frischwaren-Lagerung

Türfächer

Butterfach

Das praktische, in der Tür eingebaute Butterfach eignet sich nur Lagerung von Aufstrichen wie Butter und Margarine. Es kann an verschiedene Stellen eingesetzt werden. Zur Benutzung Deckel hochheben.

- Deckel hochheben, nach vorne ziehen und schräg herausziehen.

Einsetzen:

• Vorgang in umgekehrter Reihenfolge wiederholen.

Türkästen

Türkästen können je nach Bedarf versetzt werden.

Herausnehmen:

- Kasten nach oben schieben und gerade herausziehen.

Einsetzen:

- Kasten ein- und hinunterdrücken, bis er gut in der Türeinlage festsitzt.

Fach über gesamte Türlänge

Das Fach über die gesamte Türlänge ist zur Reinigung leicht herausnehmbar.

Herausnehmen:

• Fach hochschieben und gerade herausziehen.

Einsetzen:

• Vorgang in umgekehrter Reihenfolge wiederholen.

Schubläden

Schubladen-Oberseite

Die Oberseite der Obst- und Gemüseschublade stellt das untere Frischwaren-Regal dar.

Abnahme der Schubladen-Oberseite:

- Obst- und Gemüseschubläden nach Anleitungen auf Seite 77 herausnehmen.

- Mit der Hand unter den Rahmen fassen, um Glasplatte hochzuheben. Dann herausheben.

- Rahmen aus den Einlageschienen herausheben.

Einsetzen:

- Obige Anleitungen in umgekehrter Reihenfolge wiederholen.

Imbissfach (in gewissen Modellen)

Im Imbissfach kann man verschiedene Lebensmittel, oder auch Obst und Gemüse lagern.

Herausnehmen:

- Schublade vollständig herausziehen. Vorderen Teil nach oben neigen und gerade nach außen ziehen.

Einsetzen:

- Schublade in die Schienen einsetzen und in ihre Position zurückgleiten lassen.

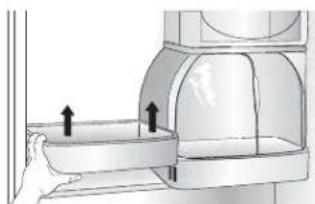

Beverage Chiller™ (in gewissen Modellen)

Im Beverage Chiller™ werden Getränke und andere Lebensmittel kühler gelagert als im restlichen Frischwarenfach. Durch eine Öffnung wird Kaltluft aus dem Gefrierfach in dieses Kühlfach geleitet. Den Beverage Chiller™-Regler findet man auf der linken Wand des Frischwarenfachs. Mit dem Regler läßt sich die in das Kühlfach einströmende Kaltluft verstellen. Für kühlere Temperaturen im Beverage Chiller™ den Regler nach unten schieben.

Herausnehmen:

- Zuerst das abnehmbare Fach links neben dem Beverage Chiller™ herausnehmen.

- Das Kühlfach an beiden Seiten anfassen, hoch schieben und aus der Türeinlage heben.

Einsetzen:

• Vorgang in umgekehrter Reihenfolge wiederholen.

Frischwaren-Lagerung

Feuchtigkeitsgeregelte Obst- und Gemüseschubläden

In den Obst- und Gemüseschubläden herrscht eine höhere Luftfeuchtigkeit.

Regler

Mit den Reglern wird die Feuchtigkeit in den Schubläden kontrolliert. Für Gemüse mit Außenhaut Regler in Richtung Fruit-Einstellung schieben; für Blattgemüse Regler in Richtung Vegetables-Einstellung schieben.

- Schublade so weit wie möglich herausziehen. Vorne hochkippen und gerade herausheben.

Einsetzen:

- Schublade in Rahmenschienen einsetzen und nach hinten schieben.

Anmerkung: Obst- und Gemüseschubläden immer gut verschließen.

Temperaturgeregelte Schublade (in gewissen Modellen)

Die temperaturgeregelte Fleisch- und Käseschublade erstreckt sich über die ganze Länge des Kühlfachs. Hier können große Party-Platten, Wurst, Käse, Getränke und verschiedene andere Lebensmittel aufbewahrt werden.

Mit dem Temperaturregler kann man die Kaltluft kontrollieren, die in die Schublade fließt. Der Regler befindet sich auf der rechten Seite der Schublade. Je nach Modell ist er entweder vorne an der Schublade oder unter dem Deckel angebracht.

Für eine normale Kühlschranktemperatur Regler auf „cheese“ oder stellen. Regler auf „meats“ oder stellen, wenn die Temperatur kälter sein soll als im übrigen Kühlschrank. Für die Lagerung von Fleisch die kälteste Einstellung wählen.

Anmerkungen:

• Kalte Luft zur Schublade kann zu niedrigeren Kühlschranktemperaturen führen. Kühlschranktemperatur muss möglicherweise neu eingestellt werden.
• Blattgemüse nicht in dieser Schublade lagern (die Blätter könnten durch die kälteren Temperaturen beschädigt werden).

Herausnehmen:

- Deckel (auf manchen Modellen) hochheben. Schublade ganz herausziehen. Vorne hochkippen und gerade herausziehen.

Einsetzen:

- Gleitschienen aus Metall (manche Modelle) nach hinten in den Kühlschrank schieben. Schublade auf die Schienen setzen und zurückschieben, bis sie einrastet.

Manche Modelle sind mit einer Trennwand ausgestattet, so dass man die Schublade unterteilen kann.

Herausnehmen:

- Schublade ganz herausziehen. Vorderen Teil der Trennwand hochheben, um sie aus der rückwärtigen Schubladenwand auszuhaken, und herausheben.

Einsetzen:

- Schublade ganz herausziehen. Vorderen Teil der Trennwand hochheben, um sie aus der rückwärtigen Schubladenwand auszuhaken, und herausheben.

Zubehör (in gewissen Modellen)

Weinflaschenhalter/Dosenständer

Der Weinflaschenhalter/Dosenständer passt in die Fleisch- und Käseschublade, oder auf ein Regal.

Flaschen oder Dosen können quer über den Ständer gelegt, Einzelflaschen können in der Mulde in der Mitte aufbewahrt werden.

Das Eiergestell (Ausführungen sind verschieden/manche Modelle) fasst mehr als ein Dutzend Eier. Man kann es am Griff herausheben, um es zu waschen oder auf die Küchen-Arbeitsfläche zu setzen.

Regale und Körbe

Modelle mit schwenkbarer Gefrierfachtür:

Gefrierfach-Regal (in manchen Modellen)

Manche Modelle haben für das Regal eine Trennwand.

- Regal in voller Länge herausziehen. Vorne hochkippen und gerade herausziehen.

Einsetzen:

- Regal in die Gefrierfach-Einlageschienen setzen und ganz in das Fach hineinschieben.

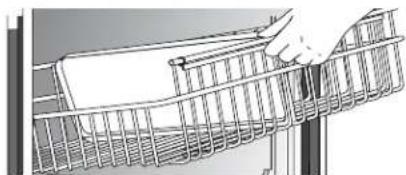

Drahtkorb (in manchen Modellen)

Herausnehmen:

- Korb in voller Länge herausziehen. Vorne hochkippen und gerade herausziehen.

- Korb in die Gefrierfach-Einlageschienen setzen und ganz in das Fach hineinschieben.

Regal für die Gefrierfachtür (in manchen Modellen)

Das Regal in der Gefrierfachtür bietet einen praktischen Lagerraum für Gefriergut in der Gefrierfachtür.

Herausnehmen:

- Regal aus den seitlichen Einlagevorsprüngen heben und herausziehen.

Einsetzen:

- Regal-Enden in die Einlagevorsprünge einfügen und nach unten schieben.

Modelle mit herausziehbarer Gefrierfach-Schublade:

GEFAHR

Um das Einschließen von Kindern bzw. Erstickungsgefahr zu vermeiden, sollte man die Trennwand im oberen Gefrierfachkorb nicht herausnehmen.

Oberer Gefrierfachkorb

Herausnehmen:

- Oberen Korb ganz herausziehen und herausheben.

Einsetzen:

- Oberen Korb in das Gefrierfach schieben. Sich vergewissern, dass der rückwärtige Teil des Korbes hinter der Schienensperre einrastet.

Zubehör (in manchen Modellen)

Eiswürfelschale

In diesen Schalen werden Eiswürfel hergestellt.

Um die Eiswürfel aus der Schale zu lösen Schale umdrehen und über einen Behälter halten. Beide Enden der Schale verbiegen, bis die Eiswürfel herausfallen.

Das Eis-Servicegestell (in manchen Modellen) fasst die Eiswürfelschale.

Einsetzen:

- L-förmige Rille des Gestells über die Schraube auf der Hinterwand schieben. Gestell nach hinten drücken, bis die Schraube in der L-förmigen Rille anschlägt (1). Vorderteil Schraube in der Vorderwand

1 2

Herausnehmen:

- Obige Anleitungen in umgekehrter Reihenfolge wiederholen.

Frischwarenlagerung

• Die Temperatur im Frischwarenfach eines Kühlschranks sollte zwischen 1° C und 4° C liegen. Die optimale Temperatur ist 3° C. Zur Prüfung der Temperatur ein Glas Wasser mit einem Gerätethermometer in die Mitte des Kühlschranks stellen. Nach 24 Stunden ablesen. Bei einer Temperatur von über 4° C den Regler verstellen, wie auf Seite 74 beschrieben.
- Eine Überfüllung der Kühlschrankregale sollte vermieden werden, denn dies führt zu einer reduzierten Luftbewegung um die Lebensmittel und daher zu einer ungleichmäßigen Kühlung.

Obst und Gemüse

• In den Schubläden wird Feuchtigkeit gestaut, wodurch Obst und Gemüse länger frisch bleiben (siehe Seite 77).
• Vor der Lagerung das Obst und Gemüse begutachten, und beschädigte oder weiche Artikel zuerst aufbrauchen. Wegwerfen, wenn sie Anzeichen von Verderb aufweisen.
• Artikel mit starkem Geruch wie Zwiebel und Kraut einwickeln, so dass sich der Geruch nicht auf andere Lebensmittel überträgt.
• Gemüse braucht zwar Feuchtigkeit, um frisch zu bleiben, zu viel Feuchtigkeit kann aber die Lagerbeständigkeit (besonders bei Blattgemüse) verkürzen. Vor der Lagerung Wasser gründlich ablaufen lassen.
• Frisches Obst und Gemüse sollte erst unmittelbar vor dem Verzehr gewaschen werden.

Fleisch und Käse

• Rohes Fleisch und Geflügel gut einwickeln; es darf nichts auslaufen, denn andere Lebensmittel oder Oberflächen könnten kontaminiert werden.
• Auf der Oberfläche harter Käsesorten (Schweizerkäse, Cheddar, Parmesan, usw.) kann sich Schimmel bilden. Um die Stelle herum mindestens 2,5 cm abschneiden, dabei den Schimmel nicht mit dem Messer berühren. Sobald einzelne Käsescheiben, Schmelzkäse, Hüttenkäse, Sahne, saure Sahne oder Joghurt schimmelig werden muss man sie wegwerfen.

Molkereiprodukte

- Auf den meisten Molkereiprodukten wie Milch, Joghurt, saure Sahne und Hüttenkäse steht ein Verfallsdatum, das die geeignete Lagerzeit angibt. Diese Lebensmittel in der Originalverpackung lagern und nach dem Kauf und nach jedem Gebrauch sofort in den Kühlschrank stellen.

Lagerung von Gefriergut

• Die Temperatur im Gefrierfach eines Kühlschranks sollte etwa -18^ C betragen. Zur Prüfung der Temperatur ein Gerätethermometer zwischen die gefrorenen Lebensmittel hineinschieben und nach 24 Stunden ablesen. Bei einer Temperatur von mehr als -18^ C den Regler verstellen, wie auf Seite 74 beschrieben.
• Die Wirksamkeit des Gefrierfachs ist höher, wenn es mindestens 23 voll ist.

Verpacken von Lebensmitteln zum Einfrieren

• Um Austrocknung und Qualitätsverschlechterung zu minimieren Aluminiumfolie, Einfrierungsfolie und - beutel oder luftdichte Behälter benutzen. So viel Luft wie möglich herausdrücken und gut verschließen. Eingefangene Luft kann dazu führen, dass die Lebensmittel austrocknen, ihre Farbe verändern und einen unangenehmen Geschmack annehmen (Gefrierbrand).
• Frisches Fleisch und Geflügel vor dem Einfrieren mit geeigneter Folie gut einwickeln.
• Fleisch, das bereits ganz aufgetaut ist, darf nicht noch einmal eingefroren werden.

Beladen des Gefrierfachs

• Das Einladen von zu vielen noch warmen Speisen führt zur Überlastung des Gefrierfachs. Der Gefriervorgang wird dadurch langsamer, und die Temperatur des umliegenden Gefrierguts erhöht.
• Zwischen den einzelnen Artikeln Raum lassen, so dass kalte Luft frei zirkulieren kann und die Lebensmittel so schnell wie möglich gefrieren.
• Langsam frierende Lebensmittel wie Speiseeis und Orangensaft sollten nicht in den Türfächern, sondern im Inneren des Gefrierfachs gelagert werden, wo es bei Öffnen der Tür weniger Temperaturschwankungen gibt.

! ACHTUNG

Ein elektrischer Schlag kann zu schweren Verletzungen führen oder tödlich sein, deshalb vor der Reinigung Kühlschrank vom Stromnetz trennen. Nach der Reinigung Netzanschluss wieder herstellen.

VORSICHT

Zur Vermeidung von Verletzungen oder Sachschaden bitte Folgendes beachten:

• Bei allen Reinigungsprodukten die Anleitungen des Herstellers lesen und befolgen.
• Schalen, Regale und anderes Zubehör nicht in der Geschirrspülmaschine waschen, denn sie könnten reißen oder verbiegen.

Übersicht zur Reinigung des Kühlschranks

TEIL	ZUR REINIGUNG NICHT BENUTZEN	ZUR REINIGUNG BENUTZEN
Texturierte Türen und Außenflächen (in gewissen Modellen)Schäden an Oberflächen die durch Benutzung ungeeigneter Reiniger entstehen, fallennichtunter die Garantie.	Grobe Scheuermittel Ammoniak Chlorbleiche Konzentrierte Reinigungs- oder Lösungsmittel Scheuerlappen aus Metall oder Plastik	4 Esslöffel Natron aufgelöst in 1 Liter warmem Seifenwasser.Oberflächen mit sauberem warmem Wasser waschen und zur Vermeidung von Wasserflecken sofort trockenwischen.
Gehäuse-Innenteile
Türen und Außenflächen aus rostfreiem Stahl (in gewissen Modellen)Wichtig:Schäden an Oberflächen aus rostfreiem Stahl, die durch Benutzung ungeeigneter Reiniger entstehen, fallen nicht unter die Garantie.	Grobe Scheuermittel Ammoniak Chlorbleiche Konzentrierte Reinigungs- oder Lösungsmittel Scheuerlappen aus Metall oder Plastik Essig-Produkte Zitrus-Reinigungsmittel	Warmes Seifenwasser und weichen sauberen Lappen oder Schwamm benutzen.Oberflächen mit warmem sauberem Wasser waschen und zur Vermeidung von Wasserflecken sofort trockenwischen.Mit Stainless Steel Magic Spray (Artikel-Nr. 20000008)* nachbehandeln, um das Gerät auf Hochglanz zu bringen und Fingerabdrücke zu vermeiden.
Türdichtungen	Grobe Scheuermittel Scheuerlappen aus Metall oder Plastik	Warmes Seifenwasser und weichen sauberen Lappen oder Schwamm benutzen.
KuhlschlangeDazu Bodengitter abnehmen	Alles anders als einen Staubsauger.	Staubsaugerdüse benutzen.
Auslassgitter des KondensatorlüftersSiehe Kühlschrank-Rückseite		Bürstenzubehör des Staubsaugers benutzen.
ZubehörRegale, Schalen, Schubläden, usw.	Geschirrspülmaschine	Im jeweiligen Abschnitt Abnahme- und Einbauanleitungen befolgen.Warten, bis sich Zubehörteile der Raumtemperatur angepasst haben.Mildes Reinigungsmittel verdünnen und zur Reinigung weichen Lappen oder Schwamm benutzen.Rillen mit einer Bürste mit Kunststoffborsten reinigen.Oberflächen mit sauberem warmem Wasser abwischen.Zubehör aus Glas/mit durchsichtiger Oberfläche sofort trocknen, um Flecken zu vermeiden.

Beseitigung unangenehmer Gerüche

⚠️ ACHTUNG

Ein elektrischer Schlag kann zu schweren Verletzungen führen oder tödlich sein, deshalb vor der Reinigung Kühlschrank vom Stromnetz trennen. Nach der Reinigung Netzanschluss wieder herstellen.

1. Alle Lebensmittel herausnehmen und Kühlschrank ausschalten ("OFF").
2. Netzstecker ziehen.
3. Wände, Böden, Decke des Gehäuses, Schubläden, Regale und Dichtungen den Anleitungen gemäß waschen.
4. Mildes Reinigungsmittel verdünnen. Plastikbürste in die Lösung eintauchen und Schmutz in den Rillen einweichen. Fünf Minuten stehen lassen und mit warmem Wasser nachspülen. Mit weichem Tuch trockenwischen.
5. Alle Flaschen, Behälter und Töpfe waschen und abtrocknen. Verdorbene Lebensmittel wegwerfen.
6. Lebensmittel mit starkem Geruch gut einwickeln oder in luftdichten Behältern lagern.
7. Netzanschluss herstellen und Lebensmittel wieder einfüllen.
8. Warten, bis kühlere Temperatur erreicht ist.
9. Nach 24 Stunden prüfen, ob Geruch beseitigt wurde.

Wenn Geruch weiter besteht:

1. Schubläden auf das oberste Kühlschrankregal stellen.
2. Kühlschrank und Gefrierfach einschließlich Türen mit zusammengeknülltem Schwarz-Weiß-Zeitungspapier vollstopfen.
3. Im Kühlschrank und im Gefrierfach Holzkohlenbriketts in das zusammengeknüllte Zeitungspapier legen.
4. Türen schließen und 24-48 Stunden stehenlassen.

Tipps zur Energiesparung

• Kühlschrankregale nicht überladen; das erschwert Luftbewegung um die Lebensmittel und Kühlschrank muss länger laufen.
• Nicht gleichzeitig zu viele warme Lebensmittel einladen, sonst werden Fächer überlastet und Kühlrrate wird verlangsamt.
• Alu-Folie, Wachspapier und Papierhandtücher nicht zum Auslegen der Regale benutzen. Dies reduziert Luftströmung und beeinträchtigt Effizienz.
• Gefrierfach funktioniert am wirksamsten, wenn es zu Zweidrittel voll ist.
• Der Kühlschrank sollte im kühlsten Teil des Raumes stehen. Direkte Sonne und Heizrohre, Warmluftgitter und andere hitzeerzeugende Geräte vermeiden. Ist dies nicht möglich, vor diesen Hitzequellen schützen durch Aufstellen einer Trennwand oder Einbau einer Isolierschicht.
• Türdichtungen alle drei Monate den Reinigungsanleitungen gemäß säubern. Dadurch wird gewährleistet, dass die Tür dicht schließt und Kühlschrank effizient funktioniert.
• Man sollte sich die Zeit nehmen, die Lebensmittel im Kühlschrank zu ordnen, so dass die Tür nur kurze Zeit offen stehen muss.
• Sich vergewissern, dass der Kühlschrank gerade steht (dazu Einbauanleitungen befolgen); nur dann lassen sich die Türen gut schließen.
• Kühlschlange den Reinigungsanleitungen gemäß alle drei Monate säubern, um optimale Energieeffizienz und Kühlleistung zu erzielen.

Auswechseln der Glühbirnen

ACHTUNG

Elektroschock kann zu schweren Verletzungen führen oder sogar tödlich sein, deshalb vor der Auswechselung der Glühbirnen Stromzufuhr zum Kühlschrank abstellen. Nach Auswechselung der Glühbirnen Netzanschluss wieder herstellen.

! VORSICHT

Beachten Sie Folgendes, um Verletzungen oder Sachschaden zu vermeiden:

• Warten, bis die Glühbirne abgekühlt ist.
• Bei Einsetzen der neuen Birne Handschuhe überziehen.

Frischwarenfach

(Ausführung der Lichtblenden ist unterschiedlich)

1. Zum Herausnehmen aus dem Lichtsatz durchsichtige Lichtblende in das rückwärtige Teil des Faches schieben.

1. Glühbirnen herausnehmen.
2. Mit Geräte-Glühbirnen ersetzen, die nicht stärker sind als 40 W.
3. Glühbirnen-Abdeckung wieder einsetzen, indem man die Schlaufen auf der Lichtblende in die Einsatzlöcher zu beiden Seiten des Lichtsatzes einsetzt. Blende nach vorne schieben, bis sie einrastet. Blende nicht über den Einrastpunkt hinaus schieben. Dies könnte die Lichtblende beschädigen.

Gefrierfach (Ausführung der Lichtblenden ist unterschiedlich)

1. Hinter die Lichtabdeckung greifen.
2. Die Kerben am rückwärtigen Teil der Abdeckung fest nach vorne drücken und nach unten ziehen. Die Abdeckung wird sich von hinten lösen.
3. Abdeckung abnehmen.
4. Glühbirne herausdrehen.
5. Mit Geräte-Glühbirne ersetzen, die nicht stärker ist als 40 W.
6. Die vorderen Vorsprünge der Lichtabdeckung in die Schlitze der

Gefrierfacheinlage stecken und hinteren Teil über den Lichtsatz einschnappen lassen, bis der rückwärtige Vorsprung einrastet.

Die Wasseranlage (einschließlich Wassertank und -ventil) muss von einem Fachmann entleert werden, wenn der Kühlschrank einen Wasserspender hat und die Möglichkeit besteht, dass Temperaturen unter Null fallen könnten.

Bei kürzerer Abwesenheit (drei Monate oder darunter):

1. Alle leicht verderblichen Lebenmittel herausnehmen.
2. Gefriergut ebenfalls herausnehmen, wenn es niemand gibt, der während Ihrer Abwesenheit ab und zu in den Kühlschrank schauen wird.
3. Wenn der Kühlschrank einen automatischen Eismacher hat:
4. Wasserleitung zum Eismacher mindestens einen Tag im Voraus zudrehen.
5. Sobald die letzte Eisladung hinuntergefallen ist, Drahthebelarm nach oben in die "OFF"-Position bringen.
6. Eisbehälter entleeren.
7. Schritte für längere Abwesenheit (länger als drei Monate) befolgen, wenn Aussicht besteht, dass Raumtemperatur unter 13°C fallen wird.

Bei längerer Abwesenheit (drei Monate oder mehr) ODER wenn Raumtemperatur unter 13 ^o C fallen wird:

1. Alle Lebenmittel herausnehmen.
2. Wenn der Kühlschrank einen automatischen Eismacher hat:
3. Wasserleitung zum Eismacher mindestens einen Tag im Voraus zudrehen.
4. Sobald die letzte Eisladung hinuntergefallen ist, Drahthebelarm nach oben in die "OFF"-Position bringen.

5. Eisbehälter entleeren.

6. Gefrierfachregler entweder auf der Scheibe auf „OFF“ stellen, oder per Tastschalter auf (-) stellen (s. Seite 10 oder 74).

7. Netzstecker ziehen.

8. Beide Fächer gründlich mit Natronlauge und einem weichen, sauberen Tuch waschen (vier Esslöffel Natron in einem Liter warmem Wasser auflösen).

9. Gut abtrocknen.

10. Türen geöffnet lassen, um Schimmelbildung vorzubeugen.

Bei der Rückkehr:

Nach kürzerer Abwesenheit:

Bei Modellen mit automatischem Eismacher oder Spender:

• Wasserversorgung wieder herstellen und Zuleitungsventil öffnen.
• Wasseranschluss 24 Stunden lang überwachen und evtl. Undichtigkeiten beheben.

- Eismacher anstellen.

- Mindestens die ersten drei Eisladungen wegwerfen.

Nach längerer Abwesenheit:

• Bei Modellen mit automatischem Eismacher Wasserversorgung wieder herstellen und Zuleitungsventil öffnen.
• Netzkabel einstecken und Regler neu einstellen (s. Seite 74).
• Wasseranschluss 24 Stunden lang überwachen und evtl. Undichtigkeiten beheben.
• Eismacher anstellen.
• Das in den ersten 12 Stunden hergestellte Eis (mindestens die ersten drei Ladungen) wegwerfen.

Für den Umzug vorbereiten

• Obige Anleitungen für lange Abwesenheiten, bis Schritt 6, befolgen.
• Lose Innenteile wie Regale und Schubläden mit Klebeband sichern, um Beschädigung zu vermeiden.
• Türen mit Klebeband verschließen.
• Kühlschrank auf einem Geräteroller transportieren. Kühlschrank IMMER von der Seite oder von hinten heben
• NIEMALS von vorne.
• Sich vergewissern, dass der Kühlschrank während des Transports immer aufrecht bleibt.

Durch Verbesserungen in der Konstruktion von Kühlschränken ist es möglich, dass Ihr Kühlschrank ungewohnte oder andere Geräusche erzeugt, als man sie von den älteren Ausführungen her kannte. Die Verbesserungen wurden konzipiert, um einen Kühlschrank herzustellen, der Lebensmittel besser frisch hält, weniger Strom verbraucht und insgesamt weniger Lärm erzeugt. Da moderne Kühlschränke nun ruhiger laufen kann es sein, dass man Geräusche wahrnimmt, die die älteren Modelle auch erzeugten, die aber von der höheren Lautstärke übertönt wurden. Viele dieser Geräusche sind normal. Bitte auch daran denken, dass die umliegenden Flächen, wie harte Wände, Böden und Schränke diese Geräusche noch verstärken können. Es werden hier einige der normalen Geräusche eines neuen Kühlschranks beschrieben.

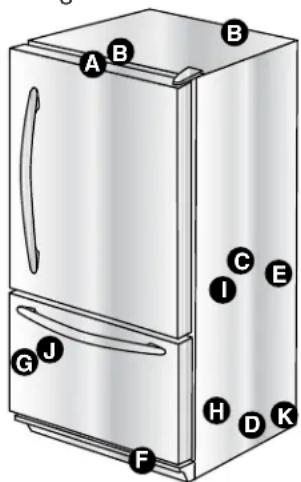

GERÄUSCH	MÖGLICHE URSACHE	LÖSUNG
Klicken	Gefrierfachregler (A) erzeugt Klickgeräusch, wenn Kompressor an- oder ausgestellt wird.	Normales Betriebsgeräusch
	Motorisiertes Gerät (B) klingt wie eine elektrische Uhr und rastet ein und aus.	Normales Betriebsgeräusch
Lufteinsaugung oder Surren	Dies ist das normale Betriebsgeräusch der Gefrierfach- (C) und Kondensator-Lüfter (D).	Normales Betriebsgeräusch
Gurgeln oder Brodelgeräusch	Kältemittel des Verdampfers (E) und Wärmetauschers (F) erzeugen beim Fließen dieses Geräusch.	Normales Betriebsgeräusch
Knacken	Eiswürfel fallen vom Eisbereiter (auf manchen Modellen) in den Eisbehälter (G).	Normales Betriebsgeräusch
Vibriergeräusch	Kompressor (H) erzeugt pulsierendes Geräusch.	Normales Betriebsgeräusch
	Kühlschrank ist nicht justiert.	Seite 69 enthält Anleitungen über das Ausgleichen des Kühlschranks.
Summen	Anschluss des Eisbereiter-Wasserventils (I) (auf manchen Modellen) summt, wenn Wasser in den Eisbereiter fließt.	Normales Betriebsgeräusch
Brummen	Eisbereiter (J) steht in der „An“-Position, ist aber ohne Wasseranschluss.	Geräusch beseitigen durch Heben des Eismacher-Armes in die „OFF“-Position.
	Kompressor (H) erzeugt manchmal ein lautes Brummgeräusch.	Normales Betriebsgeräusch
Zischen oder Knallgeräusch	Enteisungs-Erhitzer (K) macht ab und zu Zisch- und Knallgeräusche.	Normales Betriebsgeräusch

PROBLEM	MÖGLICHE URSACHEN	LÖSUNG
Gefrierfach-Regler und Lampen sind an, aber Kompressor funktioniert nicht	Kühlschrank befindet sich im Abtau-Modus.	Normaler Betriebszustand. 40 Minuten warten, um zu sehen, ob sich der Kühlschrank wieder einschaltet.
Temperatur in der Obst- und Gemüseschale ist zu hoch	Regler-Einstellung ist zu niedrig.	Siehe Seite 74 über Regler-Einstellung.
Kühlschrank arbeitet nicht	Kühlschrank ist nicht angeschlossen.	Netzkabel einstecken.
	Regler steht nicht auf an.	Siehe Seite 74 über Regler-Einstellung.
	Sicherung ist durchgebrannt, oder Ausschalter muss zurückgestellt werden.	Durchgebrannte Sicherungen ersetzen. Ausschalter prüfen und wenn nötig zurückstellen.
	Es hat sich ein Stromausfall ereignet.	Stromausfall dem Stromversorgungsunternehmen melden.
Kühlschrank funktioniert immer noch nicht	Funktionsstörung im Kühlschrank.	Stecker herausziehen und Lebensmittel in einen anderen Kühlschrank verlegen. Wenn keiner verfügbar ist, zur Erhaltung der Lebensmittel Trockeneis ins Gefrierfach füllen. Verlust der Lebensmittel fällt nicht unter die Garantie. Kundendienst anrufen.
Lebensmittel sind zu kalt	Kühlschlangen sind verschmutzt.	Der Tabelle auf Seite 80 gemäß reinigen.
	Kühlschrank- oder Gefrierfachregler sind zu hoch eingestellt.	Siehe Seite 74 über Regler-Einstellung.
Lebensmittel sind zu warm	Tür läßt sich nicht richtig schließen.	Kühlschrank ist nicht nivelliert. Seite 69 enthält Anleitungen über das Ausgleichen des Kühlschranks.
		Dichtungen auf guten Sitz prüfen. Wenn nötig, der Tabelle auf Seite 80 gemäß säubern.
		Auf Hindernisse prüfen, die das richtige Verschließen der Tür behindern (wie unvollständig geschlossene Läden, Schalen, übergroße oder schlecht verstaute Behälter, usw.).
	Regler müssen neu eingestellt werden.	Siehe Seite 74 über Regler-Einstellung.
	Kühlschlagen sind verschmutzt.	Der Tabelle auf Seite 80 gemäß reinigen.
	Hinteres Luftgitter ist blockiert.	Prüfen, ob das Gitter evtl. durch Lebensmittel blockiert wird. Die hinteren Luftgitter liegen unter den Obst- und Gemüseschubläden.
	Tür wurde oft aufgemacht, oder längere Zeit offengelassen.	Tür weniger oft aufmachen. Lebensmittel praktisch arrangieren, so dass die Tür nur kurz offenstehen muss.
	Lebensmittel wurden vor kurzem eingeladen.	Frisch eingeladene Lebensmittel müssen erst die richtige Kühlungs- oder Gefriertemperatur erreichen.
Kühlschrank hat einen unangenehmen Geruch	Fach ist schmutzig oder enthält geruchserzeugende Lebensmittel.	Den Anleitungen auf Seite 80 gemäß reinigen.
Es bilden sich außen am Kühlschrank Wassertropfen	Dichtungen auf guten Sitz prüfen.	Der Tabelle auf Seite 80 gemäß reinigen.
	Zu hohe Feuchtigkeit.	Dies ist in Zeiten hoher Feuchtigkeit normal.
	Regler müssen neu eingestellt werden.	Siehe Seite 74 über Regler-Einstellung.
Es bilden sich innen im Kühlschrank Wassertropfen	Hohe Feuchtigkeit, oder Tür wurde zu oft aufgemacht.	Siehe Seite 74 über Regler-Einstellung. Tür weniger oft aufmachen. Lebensmittel praktisch arrangieren, so dass die Tür nur kurz offenstehen muss.
	Dichtungen auf guten Sitz prüfen.	Wenn nötig, der Tabelle auf Seite 80 gemäß säubern.
Kühlschrank oder Eisbereiter erzeugen unbekannte Geräusche oder scheinen zu laut zu sein	Normale Betriebszustände.	Siehe Seite 84.
Obst- und Gemüseschalen lassen sich nur schwer schließen	Inhalt der Schalen, oder Lage der Lebensmittel in den umliegenden Fächern, könnten Schale behindern.	Lebensmittel und Behälter umstellen, um Behinderung der Schale zu vermeiden.
	Schale ist nicht in der richtigen Position.	Siehe Seite 77 für die richtige Position.
	Kühlschrank ist nicht nivelliert.	Seite 69 enthält Anleitungen über das Ausgleichen des Kühlschranks.
	Schalenrillen sind schmutzig oder bedürfen einer Behandlung.	Schalenrillen mit warmem Seifenwasser reinigen. Spülen und gut trocknen.
		Auf Schubladenschienen eine dünne Schicht Petrolat auftragen.
Kühlschrank ändert zu häufig den Gang	Türen wurden oft aufgemacht oder zu lange aufgelassen.	Tür weniger lange auflassen. Lebensmittel praktisch arrangieren, so dass die Tür nur kurz offenstehen muss.
		Warten, bis sich der Kühlschrank nach Zeiten des Offenstehens angepasst hat.
	Hohe Feuchtigkeit oder Hitze in der Umgebung.	Normale Betriebszustände.
	Lebensmittel wurden neu eingeladen.	Frisch eingeladene Lebensmittel müssen erst die richtige Kühlungs- oder Gefriertemperatur erreichen.
	Kühlschrank ist durch die Umgebung oder nahestehende Geräte der Hitze ausgesetzt.	Umgebung Ihres Kühlschranks prüfen. Kühlschrank eventuell umstellen, so dass er wirksamer funktioniert.
	Kühlschlangen sind verschmutzt.	Wenn nötig, der Tabelle auf Seite 80 gemäß säubern.
	Regler müssen neu eingestellt werden.	Siehe Seite 74 über Regler-Einstellung.
	Tür läßt sich nicht richtig schließen.	Kühlschrank ist nicht nivelliert. Seite 69 enthält Anleitungen über das Ausgleichen des Kühlschranks.
		Dichtungen auf guten Sitz prüfen. Wenn nötig, der Tabelle auf Seite 80 gemäß säubern.
		Auf Hindernisse prüfen, die das richtige Verschließen der Tür behindern (wie unvollständig geschlossene Läden, Schalen, übergroße oder schlecht verstaute Behälter, usw.).
	Normale Betriebszustände.	Siehe Seite 84 Betriebsgeräusche.

Eis

PROBLEM	MÖGLICHE URSACHEN	LÖSUNG
Es sickert Wasser aus dem Kühlschrank	Es wurde zum Wasseranschluss Wasserleitung verwendet.	Der Hersteller empfiehlt für den Einbau Kupferrohre. Plastik ist weniger haltbar und kann zu Undichtigkeit führen. Der Hersteller ist nicht verantwortlich für Sachschaden durch falschen Einbau oder unrichtigen Wasseranschluss.
	Es wurde ein falsches Wasserventil eingebaut.	Wasseranschluss-Vorgang überprüfen. Selbstdurchbohrende und 0.5-cm-Sattelventile verursachen niedrigen Wasserdruck und können mit der Zeit die Leitung blockieren. Der Hersteller ist nicht verantwortlich für Sachschaden durch falschen Einbau oder unrichtigen Wasseranschluss.
Im Einlass-Schlauch zum Eisbereiter bildet sich Eis	Niedriger Wasserdruck.	Wasserdruck muss zwischen 137 und 689 kPa sein, um richtig zu arbeiten.
	Temperatur im Gefrierfach ist zu hoch.	Gefrierfachregler verstellen (s. Seite 74). Empfohlene Gefrierfach-Temperatur liegt bei ca. -18°C.

Frontmonterat handtag - modell 1

Du behöver:

• Krysskruvmejsel
• 5/16" insexnyckel

Montering:

Frontmonterat handtag - modell 2

Du behöver:

Frysehylle (enkelte modeller)

Enkelte modeller har en delvegg montert på hyllen.

Nettingkurv (enkelte modeller)

Fjerning:
