KÄYTTÖOHJE XRSS 287 BW BB AMANA

• Lue tämä käyttöohje huolellisesti. Käyttöohje sisältää asiaankuuluvat huoltotiedot. Takuuhuolto pitää suorittaa valtuutetussa huollossa. Amana suosittelee pätevän huoltoasiantuntijan käyttöä myös takuun ulkopuolisissa huolloissa. Alueesi huoltoasiantuntijan tiedot saat jakelijaltasi. Kerro seuraavat tiedot ottaessasi yhteyttä huoltoasiantuntijaasi. Tuotetiedot löydät tuoreruokaosaston katossa olevasta mallikilvestä. Mallin numero: _____________________________________________________ Puhelinnumero: _____________________________________________________ Sarjanumero: ______________________________________________________ Ostopäivämäärä:____________________________________________________ Myyjän nimi: _______________________________________________________ Myyjän osoite: ______________________________________________________ Myyjän puhelinnumero: _______________________________________________ Onneksi olkoon Amana-jääkaapin ostosta! Mitä jos tässä käyttöohjeessa esitellyt ominaisuudet eroavat minulla olevan mallin ominaisuuksista? Johdanto p. 107

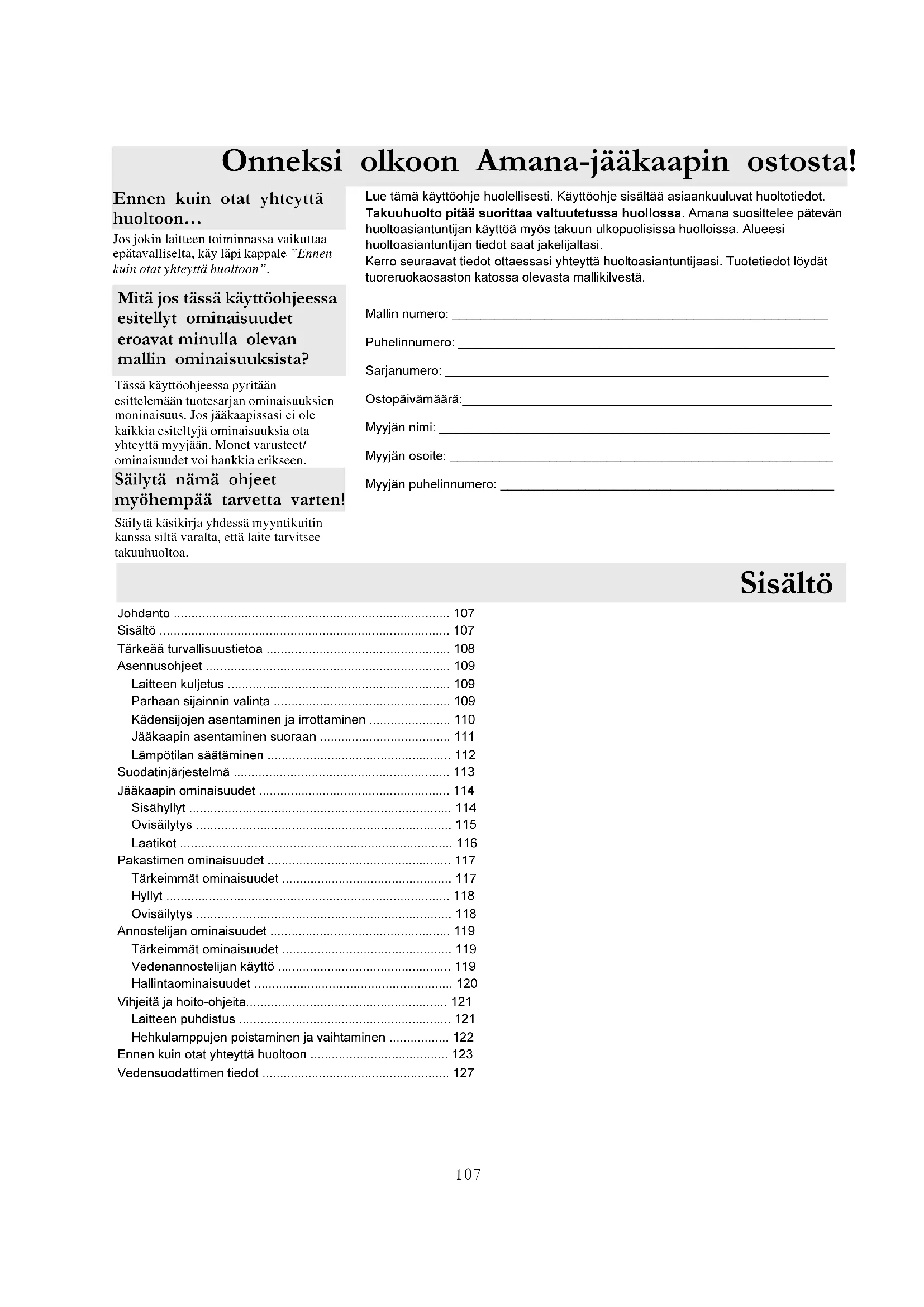

• Sisältö p. 107
• Tärkeää turvallisuustietoa p. 108
• Asennusohjeet p. 109
• Laitteen kuljetus p. 109
• Parhaan sijainnin valinta p. 109
• Kädensijojen asentaminen ja irrottaminen p. 110
• Jääkaapin asentaminen suoraan p. 111
• Lämpötilan säätäminen p. 112
• Suodatinjärjestelmä p. 113
• Jääkaapin ominaisuudet p. 114
• Sisähyllyt p. 114
• Ovisäilytys p. 115
• Laatikot p. 116
• Pakastimen ominaisuudet p. 117
• Tärkeimmät ominaisuudet p. 117
• Hyllyt p. 118
• Ovisäilytys p. 118
• Annostelijan ominaisuudet p. 119
• Tärkeimmät ominaisuudet p. 119
• Vedenannostelijan käyttö p. 119
• Hallintaominaisuudet p. 120
• Vihjeitä ja hoito-ohjeita p. 121
• Laitteen puhdistus p. 121
• Hehkulamppujen poistaminen ja vaihtaminen p. 122
• Ennen kuin otat yhteyttä huoltoon p. 123
• Vedensuodattimen tiedot Sisältö Tässä käyttöohjeessa pyritään esittelemään tuotesarjan ominaisuuksien moninaisuus. Jos jääkaapissasi ei ole kaikkia esiteltyjä ominaisuuksia ota yhteyttä myyjään. Monet varusteet/ ominaisuudet voi hankkia erikseen. Säilytä nämä ohjeet myöhempää tarvetta varten! Säilytä käsikirja yhdessä myyntikuitin kanssa siltä varalta, että laite tarvitsee takuuhuoltoa. Ennen kuin otat yhteyttä huoltoon Jos jokin laitteen toiminnassa vaikuttaa epätavalliselta, käy läpi kappale ”Ennen kuin otat yhteyttä huoltoon”.108 Tärkeää turvallisuustietoa Ominaisuudet p. 127

-säätimet (sivu 114)2. Spill Saver-hylly (sivu 116)3. Spill Saver Easy Glide-hylly (sivu 116)4. Side Glideä -hyllyt (ei näkyvissä) (sivu 116)5. Takahyllyn jatkeet (sivu 116)6. Deli/Crisper -laatikko (sivu 118)7. Crisper-laatikko (sivu 118)8. Beverage Organizer -juomien järjestelyosa(sivu 118)9. Maitotuoteosasto (sivu 117)10. Ovilaatikot (sivu 117)10a. Laatikon pitimet (ei näkyvissä) (sivu 117)11. Uloskääntyvät ovilaatikot (sivu 117)12. Lämpötilasäädelty juomanjäähdytin(Beverage Chiller) (sivu 117)12a. Mini-beverage Chiller (sivu 117)13. Jääpala-astia (sivu 120)14. Jääpalakone (ei näkyvissä) (sivu 120)15. Jäätelöhylly (sivu 120)16. Stor-Mor -järjestelmä (sivu 121)17. Ritilähyllyt (ei näkyvissä) (sivu 121)18. Kiinteät pakastinhyllyt (sivu 121)19. Vedensuodatin (ei näkyvissä) (sivu 115)20. Ilmansuodatin (ei näkyvissä)21. Valot (ei näkyvissä) (sivu 124)Ylempi tuoreruokaosasto (sivu 124)Alempi tuoreruokaosasto (sivu 124)Pakastin (sivu 124)Annostelija (sivu 124)

Tunnista turvallisuussymbolit, -sanat ja merkit VAARA

VAARA Välitön vaara, joka JOHTAA vakavaan ruumiinvammaan tai kuolemaan. VAROITUS

VAROITUS Vaaroja tai vaarallisia toimenpiteitä, jotka VOIVAT johtaa vakavaan ruumiinvammaan tai kuolemaan. HUOMIO

HUOMIO Vaaroja tai vaarallisia toimenpiteitä, jotka VOIVAT johtaa lievään ruumiinvammaan tai tuote- tai omaisuusvahinkoon. Mitä sinun tulee tietää turvallisuusohjeista Tässä käyttöohjeessa esitetyt varoituksetja turvaohjeet eivät ole kaiken kattavia.Toimi järkevästi, varovaisesti jahuolellisesti asentaessasi, huoltaessasi taikäyttäessäsi jääkaappia. Kohdatessasiongelmia joita et ymmärrä, ota yhteysjakelijaasi tai valmistajaan.Jääkaapin asianmukainen hävittäminen TÄRKEÄÄ: Lasten jääminen jääkaapin sisään ja tukehtuminen ei ole kadonnut ongelma. Hävitetyt ja hylätyt jääkaapit ovat edelleen vaarallisia, vaikka ne jätettäisiin odottamaan siirtoa vain muutamaksipäiväksi. Jos olet hankkiutumassa eroon vanhasta jääkaapistasi, noudata alla olevia ohjeita, jottaonnettomuudet voidaan välttää.ENNEN VANHAN JÄÄKAAPIN TAI PAKASTIMEN HEITTÄMISTÄ POIS: Irrota ovet. Jätä hyllyt paikoilleen, jolloin lapset eivät pääse kiipeämään sisälle helposti. VAARA

Noudata seuraavia turvatoimia. Näin vähennetään loukkaantumisen ja kuoleman vaaraa:

Ovien ja saranoiden irrotus ja vaihto Asennusohjeet Ovien ja saranoiden irrotuksen ja vaihdon saa suorittaa vain pätevä huoltoasiantuntija.Nämä ohjeet on tarkoitettu auttamaan sinua jääkaapin asentamisessa. Amana ei ole vastuussa väärinsuoritetusta asennuksesta. Toimenpiteet Jääkaapin saa kytkeä käyttökuntoon vain asiantunteva sähköasentaja näitä asennusohjeita noudattaen. Mittaa oven avauma ja syvyys sekä jääkaapin leveys. Irrota ovet ja kädensijat tarvittaessa. Sähköasentajan on suoritettava seuraavattoimenpiteet:1. Noudata paikallisen vesi- ja sähköyhtiön kytkentäsäännöksiä.2. Kytke vesijohto paikalleen ennen sähkön kytkemistä.Sähköjohdon saa huoltaa tai vaihtaa vain asiantunteva huoltoasentaja.Asennusvaatimukset1. Asenna laite maadoitettuun pistorasiaan, joka on erillisessä 230 V, 50 Hz, 10 A virtapiirissä.2. Suojaa pehmeä lattiamateriaali pahvilla tai matoilla.3. Asenna laite lattialle, jonka kantavuus on 429 kg.4. Jätä jääkaapin sivuille 5 mm vapaa väli. Yli 60 cm syvien mallien päälle on lisäksi jätettävä 25 mm vapaa väli.5. 60 cm syvät mallit.Leikkaa asennusaukon päällilevy 45° kulmaan, jos päällilevyssä on 25 mm ylimääräistä. Puisen pohjan irrottaminen HUOMIO

Puisen pohjan irrottamisessa on oltava mukana kaksi henkilöä henkilö- ja omaisuusvahinkojen välttämiseksi.1. Teippaa ovet kiinni, etteivät ne avaudu odottamatta.2. Liuuta laitevaunu jääkaapin sivun alle.3. Kääri jääkaappi huopaan tai vastaavaan. Pujota kiinnitysnauha jääkaapin ympärille. Aseta kuljetuslaatikosta löytyvätvaahtomuoviset tyynyt kiinnitysnauhan alle. Kiristä nauha tiukaksi.4. Laske laitevaunu lattialle laitevaunun kädensijojen ollessa pohjalla.5. Irrota kaksi ylintä pulttia luisukiskosta.6. Aseta jääkaappi ja laitevaunu uudelleen pystysuoraan. Irrota kiinnitysnauha.7. Liuuta laitevaunu jääkaapin vastakkaisen sivun alle.8. Toista kohdat 3 - 5.9. Irrota puinen pohja.10. Aseta jääkaappi ja laitevaunu uudelleen pystysuoraan ja irrota laitevaunu.TÄRKEÄÄ:Älä jätä jääkaappia sivuttain pidemmäksi aikaa kuin pulttien irrottamiseen tarvitaan.110 Asennusohjeet Irrota kaksi ¼ tuuman kuusiomutteria jääkaapin ja pakastimen ovien alaosasta. Kädensijojen asentaminen ja irrottaminen

Aseta kädensijat samaan tasoon ala- ja yläosassa olevien kiinnikkeiden kanssa ja liuuta alaspäin, kunnes kädensijoissa olevat ruuvinreiät sopivat yhteen ovessa olevien ruuvinreikien kanssa. Aseta lista kädensijojen alaosien päälle.

Mallit, joissa on täyspitkät ulkonevat kädensijat (ei ruostumatonta terästä)

Kädensijojen irrottaminen asentamisen jälkeen Kädensijojen irrotus tapahtuu päinvastaisessajärjestyksessä (vaiheet 3 - 4).HUOMAUTUS: Kädensijat saattavat olla tiukassa.Poistettaessa vedä ylös- ja ulospäin.Mallit, joissa on puolipitkät ulkonevat kädensijat (ei ruostumatonta terästä) Irrota neljä ¼ tuuman kuusiomutteria ovien ala- ja yläosista.

Kohdista kädensijat ruuvinreikien kanssa ja kiinnitä kohdassa 1. irrotetut ruuvit. Napsauta kädensijojen värillinen lista ruuvinreikien päälle, kädensijojen ala- ja yläpuolilla. Asanna lista työntämällä suuri pyöreäpää ensin sisään.

Kädensijojen irrottaminen asentamisen jälkeen Kädensijat voi joutua irrottamaan, jos laitetta siirretäänahtaissa tiloissa. Kädensijojen irrotus tapahtuu päinvastaisessajärjestyksessä (vaiheet 2 ja 3).TÄRKEÄÄ: Välttyäksesi vahingoittamastakädensijoja, käytä teipillä suojattua ruuvitaltanterää värillisen listan poistamiseen.Kädensijat sijaitsevat jääkaapin tuoreruokaosastossa. Muut osat löytyvät asennusohjeiden joukosta. Aseta kädensijan toinen pää oven yläosassa olevan kiinnittimen päälle ja liuuta niin ylös kuin mahdollista.

Mallit, jotka ovat ruostumatonta terästä Irrota oven alempi kiinnitin ¼ tuuman kuusiomutteriavaimella.

Laita ¼ tuuman kuusiomutteriavain esiporattuun reikään ja kiristä mutteri.

Paikanna kädensijan alaosassa oleva esiporattu reikä ja aseta kädensijan ontto pää oven alemman kiinnittimen päälle.

Kiinnitä kohdassa 1. poistetut ruuvit reikiin.111 Mitä jos ovet eivät ole samassa tasossa? Käännä ylemmän oven etusäätöruuvia vastapäivään,kunnes ovet ovat samalla tasolla. Jos olet kääntänyt etusäätöruuvia niin pitkälle kuinmahdollista ja ovet eivät vieläkään ole samassa tasossa,nosta toista ovea kääntämällä sen etusäätöruuviamyötäpäivään. Asenna alaritilä takaisin.Käännä molempiaetusäätöruuveja (A)myötäpäivään nostaaksesija vastapäivään laskeaksesi.

Suojaa pehmeä lattiamateriaali pahvilla, matoilla tai muulla vastaavalla materiaalilla estääksesi lattian tai seinienvahingoittumisen. Vältä sähkötyökalujen käyttöä jääkaapin suoristamisessa estääksesi säätöpultin vahingoittumisen tai rikkoutumisen. ÄLÄ säädä jääkaappia matalammaksi kuin 173,9 cm (miinus sarana ja kansi), muuten alapuolen osat voivat vahingoittua. Käännä molempiatakasäätöruuveja (B)myötäpäivään nostaaksesi,vastapäivään laskeaksesi. %$Jotta ovi sulkeutuisi kunnolla, varmistavesivaaan avulla, että kallistuma on 6 mmtakaosaa kohti.• Jos laite on suorassa ja vakaa, asenna alaritilätakaisin.

Jääkaapin asentaminen suoraan Tarvittavat työkalut: 3/8 tuuman kuusiomutteriavain Vesivaaka Mitä jos laite heiluu? Käännä heiluvan kulman takasäätöruuviamyötäpäivään niin, että heiluva kulma nousee. Asenna alaritilä takaisin. Asennusohjeet Kädensijojen asentaminen jatkoa Vesijohdon kiinnittäminen Vesijohdon kiinnittämisen saa suorittaa vain pätevä putkimies.Poista alaritilä jaalasaranan suojat. Avaa molemmat ovet 180° tai niinauki kuin mahdollista Kädensijojen irrottaminen asentamisenjälkeen Kädensijojen irrotus tapahtuu päinvastaisessajärjestyksessä (vaiheet 2 - 5).TÄRKEÄÄ: Välttyäksesi vahingoittamastakädensijoja, käytä teipillä suojattuaruuvitaltan terää ruuvitulppien poistamiseen.Aseta ruuvitulppa esiporattuunreikään.

Mallit, jotka ovat ruostumatonta terästä jatkoaToista kohdat 2 - 5 asentaaksesipakastimen kädensijan.112 Asennusohjeet Lämpötilan säätäminen Tämä jääkaappi on suunniteltu toimimaan normaalissa huoneenlämmössä (13° - 43°C).TÄRKEÄÄ: Aloita lämpötilan säätäminen ainapakastinosasta. Odota vuorokausi, jotta jääkaappi ja pakastin saavuttavat halutut lämpötilat.

• Jos lämpötila on liian korkea, käännä säädinseuraavaan suurempaan numeroon.· Jos lämpötila on liian alhainen, käännä säädinseuraavaan pienempään numeroon.· Tarkista lämpötila uudelleen 5 - 8 tunnin kuluttua. Jääkaapin ja pakastimen säätimet löytyvät tuoreruokaosaston vasemmalta yläseinältä. Aseta molemmat säätimet 4-asentoon.

Tarkista onko tuoreruokaosaston lämpötila 3° - 4°C.

Toista tarpeen mukaan.

TÄRKEÄÄ: Kun pakastimen säädin käännetään off (poispäältä), pakastin ja jääkaappi eivät kylmene.Tarvittavat työkalut:· 2 lämpömittaria, joiden asteikkoulottuu välille -21°C ja +10°C· 2 juomalasia Miten lämpötila testataan?

• Jos lämpötila on liian korkea, käännä säädinseuraavaan suurempaan numeroon.· Jos lämpötila on liian alhainen, käännä säädinseuraavaan pienempään numeroon.· Tarkista lämpötila uudelleen 5-8 tunnin kuluttua.

Pakastimen testaaminen· Aseta lämpömittarikasvisöljyä sisältäväänjuomalasiin pakastimenkeskiosaan. Jatka kohdanLämpötilan säätäminenvaiheesta 3.Jääkaapin testaaminen· Aseta lämpömittari vettäsisältävään juomalasiinjääkaapin keskiosaan.Jatka kohdan Lämpötilansäätäminen vaiheesta 3.113 VAROITUS

Älä käytä laitetta alueilla, joiden vesi on saastunutta, ilman veden riittävää desinfioimista. Saastuneen veden käyttäminen voi johtaa vakaviin sairauksiin tai jopa kuolemaan. HUOMIO

Ohituspatruuna EI suodata vettä. Varmista, että vaihtopatruuna on saatavilla, kun suodatin pitää vaihtaa. Jos vedensuodatinjärjestelmän ei ole annettu jäätyä, vaihda suodatinpatruuna. Jos järjestelmää ei ole käytetty useaan kuukauteen ja vesi on epämiellyttävän väristä tai hajuista, huuhtele järjestelmä päästämällä 2 - 3 lasia vettä. Jos epämiellyttävä maku tai haju jatkuu, vaihda suodatinpatruuna.Poista sininen ohituskorkkija laita se talteen myöhempääkäyttöä varten. Poista sinetöintitarrasuodattimen päästä ja asetasuodatin paikalleen. Käännä varovasti myötäpäivään, kunnessuodatin pysähtyy ja napsauta suodattimen kansi kiinni. Vähennä vesiruskeita huuhtelemalla ilmajärjestelmästä. Juoksuta vettä yhtäjaksoisesti(noin 2 minuuttia,) kunnes vesi virtaatasaisesti. Jos vesi on huonolaatuista, sitä voidaan joutuajuoksuttamaan kauemmin. Vedensuodattimen poistaminen ja asentaminenVedensuodattimen asennusTÄRKEÄÄ: Järjestelmään jäänyt ilma saattaa aiheuttaaveden ruiskuamista tai irrottaa suodatinpatruunan. Olevarovainen poistaessasi suodatinta.Suodattimen vaihtoKäännä suodatinta vastapäivään, kunnes seirtoaa paikaltaan.

Pyyhi liiallinen vesi suodattimen kannesta jatoista asennusohjeiden kohdat 2 ja 3.

Joissakin annostelulaitteissa on suodattimenvaihdon merkkivalo. Katso käyttöohjeesta tarkemmat tiedot. TÄRKEÄÄ: Veden määrä ja kunto määrittävät suodattimenkeston. Jos käytät paljon vettä tai vesi on huonolaatuista,suodatin pitää vaihtaa useammin.Milloin suodatin pitää vaihtaa?Miten tilaan uuden suodatinpatruunan? Amana

-vedensuodatinpatruunaa (WF50:tä) saa Amana

-jälleenmyyjiltä ja Amana

huoltopisteita. Lisätietoja saat paikalliselta jälleenmyyjältä. Suodatinjärjestelmä... Yritän huuhdella järjestelmää.Missä vesi on? Sisäisen säiliön täyttyminen ensimmäisen käytön yhteydessä saattaa kestää 1 - 2 minuuttia. Mitä jos en halua käyttäävedensuodatinjärjestelmää? Annostelulaitetta voi käyttää ilman suodatinpatruunaa. Jos et halua käyttää vedensuodatinjärjestelmää, vaihda suodattimen tilalle sininen ohituskorkki. Kaada vesi pesualtaaseen tai vessanpyttyynja heitä suodatin pois.114 Tuoreruokaominaisuudet Hyllyjen takajatkeet (joissakin malleissa) Hyllyjen takajatkeet estävät tavaroita putoamasta hyllyjentakaosasta.Hyllyjatkeiden irrotus ja asennus: Poista vetämällä jatke suoraanylös hyllystä. Asenna laittamalla jatkeen tapithyllykehyksen reikiin. HUOMIO

Toimi seuraavasti välttyäksesi henkilö- tai omaisuusvahingoilta: Varmista, että hylly on tukevasti paikallaan, ennen kuin laitat sille tavaroita. Käsittele karkaistuja lasihyllyjä varovasti henkilö- ja omaisuusvahinkojen välttämiseksi. Hyllyt voivat särkyä äkillisesti, jos niitä taitetaan, naarmutetaan tai niiden lämpötila muuttuu nopeasti. Sisähyllyt Slide Glide -hyllyt (joissakin malleissa) Slide Glide -hyllyt kiinnittyvät takaosankaksoispoikkipalkkiin. Hyllyjä voi asettaa vierekkäin, jolloinsaadaan koko jääkaapin levyinen hylly, tai eripoikkipalkkeihin, jolloin hyllyjä voidaanliuuttaa puolelta toiselle säilytystilantarpeen mukaan.Hyllyn irrotus ja asennus: Nosta hyllyä 10°, jolloin seirtoaa poikkipuusta, ja nosta se ulos. Asenna päinvastaisella tavalla.Hyllyjen liuuttaminen: Nosta hyllyn etuosaa lievästija liuuta vasemmalle taioikealla.Kaksoispoikkipalkin irrotusja asennus: Nosta poikkipalkkia, jolloinse irtoaa metalliraiteesta. Asenna päinvastaisellatavalla. Spillsaver

Spillsaver-vuotohyllyt pitävät vuodothyllyllä, jolloin vuodot on helpompipuhdistaa. Poista hylly nostamalla sitäylös ja sitten ulos. Asenna päinvastaisella tavalla. Spillsaver Easy Glide (joissakin malleissa) Tässä käyttöohjeessa pyritään esittelemään tuotesarjan ominaisuuksienmoninaisuus. Jos jääkaapissasi ei ole kaikkia esiteltyjä ominaisuuksia ota yhteyttämyyjään. Monet varusteet/ominaisuudet voi hankkia erikseen. Mitä jos tässä käyttöohjeessa esitellyt ominaisuudet eroavat minulla olevan mallin ominaisuuksista? Spillsaver Easy Glide -hyllyissäyhdistyy puhdistamisen helppousulosvedettävään muotoiluun, jokaauttaa yltämään takana oleviinesineisiin. Lasihylly voidaanpoistaa vetämällä se kokonaaneteen ja nostamalla pois kehyksestä. Hyllyn ja kehyksen irrotuksesta on lisätietoja Spillsaver-hyllyjen käyttöohjeissa.115 Ovisäilytys Ovilaatikot Ovilaatikkoja voi siirtää säilytystarpeiden mukaan. Irrota liuuttamalla ylös ja vetämällä suoraan ulospäin. Asenna päinvastaisella tavalla. Tuoreruokaominaisuudet Uloskääntyvät ovilaatikot (joissakin malleissa) Uloskääntyvä ovilaatikko koostuu laatikosta ja kehyksestä, jotka yhdessä muodostavat muunneltavan, näppärän ovessa olevan säilytystilan. Laatikko kääntyy ulos, jolloin tavaroihin on helppo päästä käsiksi. Laatikko voidaan myös nostaa pois ovesta puhdistuksen helpottamiseksi. Laatikon irrotus ja asennus: Irrota laatikko kääntämällä se ulos ja nostamalla sitten ylös. Asenna laatikko liuuttamalla se kehykseen ja painamalla pystyasentoon. Laatikkokehyksen siirto: Irrota laatikko edellä olevien ohjeiden mukaisesti. Nosta kehys ovesta. Asenna kehys haluttuun paikkaan. Maitotuoteosasto Maitotuoteosastossa on kätevä säilyttää sellaiset tuotteet kuin esimerkiksi voi, juusto, jogurtti jne. Maitotuoteosastoa voidaan siirtää ovessa säilytystarpeiden mukaan. Irrota maitotuoteosasto nostamalla sitä ylöspäin ja vetämällä se sitten ulos. Maitotuoteosasto asennetaan takaisin päinvastaisessa järjestyksessä. Chiller/Mini-Chiller- juomanjäähydytin (joissakin malleissa) Lämpötilasäädelty Beverage Chiller- ja MiniChiller - juomanjäähdytin pitää juomat jopa 3 °C kylmempinä kuin jääkaapin lämpötila. Ilma-aukko sallii pakastimesta tulevan ilman kulkea Beverage Chiller - juomanjäähdyttimeen. Beverage Chiller - juomanjäähdyttimen säädin on tuoreruokaosaston vasemmassa seinässä. Säädin vaikuttaa Beverage Chiller -juomanjäähdyttimessä kiertävän ilman määrään. Käännä säädintä kohti isoa lumihiutaletta, jos haluat kylmemmän lämpötilan. Beverage Chiller -juomanjäähdyttimen irrotus ja asennus: Jos heti juomanjäähdyttimen yläpuolella on ovilaatikko tai maitotuoteosasto, se voidaan joutua irrottamaan ensin. Katso irrotusohjeet asiaankuuluvasta kohdasta. Nosta Beverage Chiller -jäähdytintä. Irrota se vetämällä ulospäin. Beverage Chiller - juomanjäähdytin asennetaan takaisin kohdistamalla sen kylmän ilman ottoaukko (A) jommankumman ovessa olevan ilma-aukon (B) kanssa. Paina juomanjäähdytin paikalleen.

TÄRKEÄÄ: Kylmän ilman ottoaukon on oltava kohdistettuna ovessa olevan ilma-aukon kanssa, jotta Beverage Chiller -juomanjäähdytin toimisi ikein. Liukuesteet Liukuesteet estävät tavaroita liukumasta ovilaatikoissa. Liukuesteet voidaan irrottaa ja pestä astianpesukoneen ylimmällä tasolla.116 Beverage Organizer -juomien järjestelyosa (joissakin malleissa) Beverage Organizer liukuu esiin Spillsaver Easy Glide -hyllyn alta. Juomien järjestelyosaan mahtuu enimmillään 12 juomatölkkiä. Irrotus ja asennus: Tyhjennä järjestelyosa ensin juomista. Vedä järjestelyosa niin ulos kuin mahdollista ja nosta etuosaa. Vedä suoraan ulospäin. Asenna päinvastoin. Tuor eruokaominaisuudet Laatikot Deli/Crisper-laatikko lämpötilasäädelty Deli/Crisper-järjestelmä pitää laatikon jopa 3°C jääkaapin muita osia kylmempänä. HUOM. Deli/Crisper järjestelmään ohjattu kylmä ilma voi alentaa jääkaapin lämpötilaa. Tässä laatikossa voidaan säilyttää kylmää lämpötilaa vaativia tuotteita. TÄRKEÄÄ: Deli/Crisper-järjestelmään suunnattu kylmä ilma voi alentaa jääkaapin lämpötilaa. Jääkaapin säädintä voidaan joutua säätämään. Säätimet Deli/Crisper-laatikon lämpötilasäätimet sijaitsevat seinällä laatikon vasemmalla puolella. Aseta säädin cold-asentoon (kylmä), kun haluat normaalin jääkaappilämpötilan. Tämä asetus sopii sellaisille tuotteille, joilla on kuori tai nahka. Käytä coldest- asentoa (kylmin), kun haluat kylmemmän lämpötilan. Tämä asetus sopii esimerkiksi lihalle ja muulle tuoretavaralle. Crisper-laatikko lämpötilasäädelty Garden Fresh -vihanneslaatikossa on säädettävä kosteus, joka pitää tuoretuotteet tuoreina kauemmin. Säätimet Garden Fresh -säädin vaikuttaa vihanneslaatikoiden kosteuteen. Aseta säädin high-asentoon (voimakas) lehdellisille tuotteille. Aseta säädin low-asentoon (heikko) kuorellisille tuotteille. Laatikkojen irrotus ja asennus: Irrota vetolaatikko vetämällä se niin ulos kuin mahdollista. Kallista laatikon etupäätä ylös ja vedä suoraan ulospäin. Asenna päinvastoin. Crisper-hyllyn irrotus ja asennus: Nosta seinätuet pois ja irrota. Asenna laskemalla hylly seinätukien varaan ja työntämällä se takaseinään.117 Jääpala-astia Jääpala-astia sijaitsee jääpalakoneen alapuolella.Irrottaminen ja asennus: Irrota ensin jäätelöhylly ja nostajääpalakoneen varsi ylös. Irrota jääpala-astia nostamallaastiaa ja vetämällä se ulos. Asenna jääpala-astia takaisinliuuttamalla se jääpalakoneenalapuolella oleviin kiskoihin, kunnes astia lukittuupaikoilleen. Laske jääpalakoneen varsi ja asennajäätelöhylly takaisin.TÄRKEÄÄ: Jääpala-astia onlukittava paikalleen, jotta jäänannostelu toimisi oikein. Jospakastimen ovi ei sulkeudu,astia ei ole oikeassakohdassa. Pakastimen ominaisuudet Automaattinen jääpalakone Jääpalakone tuottaa annostelujärjestelmän jään.Jääpalakoneen ensimmäinen käyttökerta: Varmista, että jääpala-astia on paikallaan jajääpalakoneen varsi on alhaalla. Kun pakastinosa saavuttaanormaalin lämpötilansa(-17° -18°C), jääpalakonetäyttyy vedellä ja alkaa toimia. Ensimmäinen jääerä onvalmis 24 tunnin kuluessaasennuksesta. Hävitä ensimmäisien 12 tunnin aikanamuodostunut jää varmistaaksesi järjestelmänpuhtauden.Käyttöohjeet: Varmista, että jääpala-astia on paikallaan jajääpalakoneen varsi on alhaalla. Kun pakastinosa saavuttaanormaalin lämpötilansa(-17° -18°C), jääpalakone täyttyy vedellä ja alkaatoimia. Laite tuottaa täydenjääpalaerän aina noin3 tunnin välein. Keskeytä jääntuotantonostamalla jäänvalmistusvarsi ylös. Koneestakuuluu selvä naksahdus, kun oikea asentosaavutetaan. Jäänvalmistusvarsi pysyy Off-asennossa(sammuksissa), kunnes se painetaan alas. Tärkeimmät ominaisuudet HUOMIO

Noudata seuraavia ohjeita, ettei jääpalakone vaurioidu: Älä pakota jäänvalmistusvartta alas tai ylös. Älä aseta mitään jääpala-astiaan tai käytä sitä säilytykseenTässä käyttöohjeessa pyritään esittelemään tuotesarjan ominaisuuksienmoninaisuus. Jos jääkaapissasi ei ole kaikkia esiteltyjä ominaisuuksiaota yhteyttä myyjään. Monet varusteet/ominaisuudet voi hankkia erikseen. Mitä jos tässä käyttöohjeessa esitellyt ominaisuudet eroavat minulla olevan mallin ominaisuuksista? Jäätelöhylly Jäätelöhylly on tarkoitettu sellaisilletuotteille, jotka pitää jäähdyttäätai jäädyttää nopeasti. Irrota nostamalla hyllyjääpala-astian kiskoilta javetämällä suoraan ulospäin. Asenna päinvastoin.118 Pakastimen ominaisuudet Ovisäilytys Stor-Mor

-järjestelmä Korit liukuvat ulos, jolloin takana oleviin tuotteisiin päästään helposti käsiksi. Hyllyt voidaan järjestää uudelleen yksilöllisten säilytystarpeiden mukaisesti. Stor-Mor

-hyllyn irrotus ja asennus: Irrota napsauttamalla ensin hyllyn oikea puoli kaapin kiskosta ja sitten irrottamalla seinäkiinnittimistä. Asenna päinvastoin. HUOMAUTUS: Jotta hylly olisi tiukasti paikallaan, sen takaosan tulee olla kiinni kaapin takaseinässä. Väärin asennettu hylly liukuu. Korien irrotus ja asennus: Irrota korit vetämällä ne niin eteen kuin mahdollista ja nostamalla etukahvaa niiden irrottamiseksi kiskoilta. Asenna päinvastoin. Hyllyt Kiinteä pakastinhylly Irrotus ja asennus: Irrota hylly nostamalla hylly kiinnikkeistä ja vetämällä ulospäin vasemmanpuoleisista asennusreiistä. Hylly asennetaan takaisin päinvastaisessa järjestyksessä. Ritilähyllyt (joissakin malleissa) Ritilähyllyt tuovat lisätilaa jääpalatarjottimille, pakasteaterioille, jääpusseille jne. Irrotus: Purista ritilähyllyn kädensijaa sisäänpäin irrottaaksesi hyllyn Stor-Mor

-hyllyn kyljestä. Hylly heilahtaa alaspäin. Paina kädensijaa ulospäin irrottaaksesi hyllyn pakastimesta. Asennus: Asenna päinvastoin. Ovilaatikot Tuoreruokaosassa on ohjeet. Uloskääntyvät ovilaatikot (joissakin malleissa) Tuoreruokaosassa on ohjeet.119 Annostelijan ominaisuudet Tärkeimmät ominaisuudet Annostelijan valo ei näkyvissä Valo syttyy, kun jäätä tai vettä annostellaan. Front Fill (Etutäyttöpainike) (joissakin malleissa) Front Fill (Etutäyttöpainike) toimii erillään annostelijan säätimistä. Se tarjoaa toisentavan annostella vettä. Toiminto on kätevä erityisesti täytettäessä isoja astioita, jotkaeivät mahdu annostelijaan (esimerkiksi pullot, kannut, isot pannut, kahvipannut).Toiminnolla on myös mahdollista annostella jäätä ja vettä samanaikaisesti. Valitsehaluamasi jäätila annostelijan hallintapaneelista. Paina astia vasten annostelutankoaja paina Front Fill (etutäyttöpainiketta). Annostelualusta Annostelualusta sijaitsee annostelijan takaseinällä. Kun alustaa painetaan, annostelijaannostelee hallintapaneelista tehdyn valinnan mukaisesti. Irrotettava alusta Annostelijan alaosassa sijaitseva irrotettava alusta on suunniteltu keräämään roiskeet.Se voidaan irrottaa tyhjennystä ja puhdistusta varten.TÄRKEÄÄ: Irrotettava alusta ei tyhjenny itsestään. Jos alustaa eityhjennetä siihen, valuva vesi vuotaa yli.Noudata seuraavia ohjeita henkilö- ja omaisuusvahinkojen välttämiseksi: Älä pistä sormia, käsiä tai vieraita esineitä annostelijan aukkoon. Älä riko jäätä terävillä esineillä. Älä annostele jäätä suoraan ohueen lasiin, hienoon porsliiniastiaan taiherkkään kristalliin.HUOMAUTUS: Veden tulo kestää noin 1 - 2 minuuttia, kun annostelija-alustaa painetaan senjälkeen, kun jääkaappi on kytketty vesijohtoon. Hävitä ensimmäiset 10 - 14 vesisäiliöllistä, kunjääkaappi on kytketty vesijohtoon tai, kun jääkaappia ei ole käytetty pitkään aikaan.Annostelija-alustan käyttö: Tee vesivalinta hallintapaneelista. Paina tukevaa, leveäsuista astiaa annostelualustaa vasten. Keskeytä veden annostelu vapauttamalla alusta. Vettä saattaa tippua tämän jälkeenvielä pieni määrä. Suuret vuodot on pyyhittävä kuiviksi.Front Fill (etutäyttöpainikkeen) käyttö (joissakin malleissa): Aseta astia Front Fill (etutäyttöpainikkeen) alapuolelle. Paina etutäyttöpainike pohjaan ja pidä se painettuna. Keskeytä veden annostelu vapauttamalla painike. Vettä saattaa tippua tämän jälkeenvielä pieni määrä. Suuret vuodot on pyyhittävä kuiviksi.HUOMAUTUS: Jos annostelija on päällä kauemmin kuin 5 minuuttia, automaattinen lukitus katkaisee siitä virran. Lisätietoja on kohdassa Automaattinen lukitus. Vesiannostelijan toiminta HUOMIO !120 Jääpala-annostelijan toiminta Jään annostelu: Valitse annostelumenetelmäksi joko Cubed (jääpalat) tai Crushed (jäämurska) painamalla annostelijan paneelissa olevaa vastaavaa painiketta. Vihreä merkkivalo syttyy valinnan yllä. Annostele jää painamalla astiaa jääannostelijatankoa vasten. Vähennä jäämurskan roiskumista pitämällälasia tai kuppia suoraan jääkourun alla ja mahdollisimman korkealla annostelualueella.Valintaa ei voi muuttaa annostelijan ollessa toiminnassa. HUOMAUTUS: Jos annostelija on päällä kauemmin kuin 3 minuuttia, automaattinen lukitus katkaisee siitä virran. Lisätietoja on kohdassa Automaattinen lukitus. Annostelijan ominaisuudet Hallintaominaisuudet Dispenser Lock (Annostelulukko) Tällä toiminnolla estetään veden tai jään annostelu.Lukitus ja lukituksen avaaminen: Lukitse painamalla Dispenser Lock (Annostelulukko)-painiketta 3 sekunnin ajan. Vihreä painikkeen päällä oleva merkkivalo syttyy. Lukitus avataan painamalla Dispenser Lock (Annostelulukko)-painiketta 3 sekunnin ajan. Vihreä painikkeen päällä oleva merkkivalo sammuu. Mikä on automaattinen lukitus? Automaattinen lukitus katkaisee virran vesi- ja jääannostelijasta, kun jompikumpi on toiminut yhtäjaksoisesti 3 minuuttia. Jos tämä tila aktivoituu, Dispenser Lock (Annostelulukko)-painikkeen päällä oleva vihreä valo syttyy. Lukituksen avaaminen:

• Avaa lukitus painamalla Dispenser Lock (Annostelulukko)-painiketta 3 sekunnin ajan. Vihreä painikkeen päällä oleva merkkivalo sammuu. Suodatintilan merkkivalo Suodatintilan merkkivalo muistuttaa vedensuodattimen vaihtamisesta. Vihreä valo palaa, kun suodatin on hyvässäkunnossa. Punaisen valon palaessa, suodatin tulisi vaihtaa. Valo pysyy punaisena, kunnes toiminto nollataan.Merkkivalon nollaus: Paina sekä Dispenser Lock (Annostelulukko)- että Water(Vesi)-painikkeita yhtäaikaa 4 sekunnin ajan. Vihreä suodatintilan merkkivalo vilkkuu 3 kertaa, kun toiminto on nollattu. Auto Light (Automaattivalo) Auto Light (Automaatti) valon toiminto sytyttää annostelijan valon, kun Light Sensor (valosensori) huomaa huoneen valotason laskeneen.Auto Light (Automaattivalon) aktivointi ja deaktivointi: Aktivoi Auto Light (Automaattivalo) painamalla hallintapaneelissa sijaitsevaa Auto Light (Automaattivalo)-painiketta. Vihreä painikkeen yläpuolella oleva merkkivalo syttyy. Poista käytöstä painamalla Auto Light (Automaattivalo)-painiketta. Vihreä merkkivalo sammuu. HUOMAUTUS: Annostelijan valo toimii huolimatta siitä,onko Auto Light (Automaattivalo) aktivoituna vai ei. Sabbath Mode (Sapattitila) Tämä tila kytkee virran pois LED-valoilta ja annostelijan valoilta. Säätimet ovat kuitenkin edelleentoiminnassa.Sabbath Mode (Sapattitila) ottaminen käyttöön: Pidä Dispenser Lock (Annostelijan lukitus)- ja Auto Light (Automaattivalo) - painikkeita samanaikaisesti painettuina 3 - 4 sekunnin ajan. LED-valo jaannostelijan valot sammuvat 3 - 4 sekunnin kuluttua. Annostelijan valo ei menenyt päälle annostelijan toimiessa.Sabbath Mode (Sapattitila) poistaminen käytöstä: Pidä Dispenser Lock (Annostelijan lukitus)- ja Auto Light (Automaattivalo) -painikkeita painettuina samanaikaisesti 3 - 4 sekunnin ajan. LED-valo ja annostelijan valot kytkeytyvät päälle 3 - 4 sekunnin kuluttua.HUOMAUTUS: Jos Sabbath Mode(Sapattitila) aikana sattuu sähkökatkos,säädin on edelleen Sabbath Mode(Sapattitila), kun virta palautuu. +121 Vihjeitä ja hoito-ohjeita VAROITUS

Irrota jääkaapin virtajohto ennen puhdistamista. Näin vältetään hengenvaarallinensähköisku. Kytke virta takaisin puhdistuksen jälkeen. HUOMIO

Henkilö- ja omaisuusvahinkojen välttämiseksi: Lue kaikki puhdistusaineita koskevat ohjeet ja noudata niitä. Älä pese laatikoita, hyllyjä tai lisätarvikkeita astianpesukoneessa. Käsittele karkaistuja lasihyllyjä varovasti. Hyllyt voivat särkyä äkillisesti, jos niitätaitetaan, naarmutetaan tai niiden lämpötila muuttuu nopeasti. Suojaa pehmeää muovimattoa tai muuta lattiamateriaalia pahvilla, matoilla taimuulla suojamateriaalilla.Laitteen puhdistusYleistä1. Pese kaikki pinnat lämpimällä vedellä ja natriumbikarbonaattiliuoksella. Käytäpintojen puhdistuksessa pehmeää, puhdasta kangasta.2. Huuhtele pinnat lämpimällä vedellä. Kuivaa pinnat pehmeällä, kuivallakankaalla.Liima-aineet1. Poista liimajäänteet hankaamalla sormella hammastahnaa liima-aineeseen,kunnes liima-aine irtoaa.2. Huuhtele pinta lämpimällä vedellä. Kuivaa pinta pehmeällä, puhtaalla kankaalla.Oven tiivisteet1. Pidä tiivisteet aina puhtaina. Puhdista oven tiivisteet huolellisesti 3 kuukaudenvälein Yleistä-kohdan ohjeiden mukaisesti.JäähdytyskierukatVarmista jääkaapin paras mahdollinen tehokkuuspuhdistamalla jäähdytyskierukat 3 kuukauden välein.Kerääntynyt pöly ja nukka voivat aiheuttaa: jäähdytystehon heikkenemistä energiankulutuksen lisääntymistä äärimmäisissä tapauksissa kompressorin ennenaikaisen hajoamisen.1. Irrota alaritilä ja sarana oikealla olevan kuvan osoittamalla tavalla.2. Puhdista kondenssikierukan etupinta pölynimurin letkusuuttimella.3. Asenna alaritilä takaisin työntämällä kiinnikkeet reikiin ja napsauttamalla nesisään. Napsauta alasaranoiden suojat paikoilleen.LasihyllytIrrota hylly nostamalla etuosaa, vapauttamalla koukut metallikiskosta ja vetämällähylly lopuksi ulos. Aseta hylly pyyhkeen päälle. Puhdista hylly vasta, kun se onsaavuttanut huoneenlämmön.Puhdista raot seuraavasti:1. Valmista laimea puhdistusaineseos ja harjaa liuos rakoihin muoviharjaksisellaharjalla. Anna aineen vaikuttaa viisi minuuttia.2. Ruiskuta lämmintä vettä rakoihin vesihanaan liitetyllä suihkulla.3. Kuivaa hylly huolellisesti ja asenna se takaisin työntämällä koukutmetallikiskoon ja laskemalla etuosa.Mitä puhdistusaineitaAmana suositteleeruostumattomastateräksestävalmistetullelaitteelleni?Miten poistanpahan hajunjääkaapistani?1. Poista kaikki ruoka jääkaapista ja irrotajääkaapin virtajohto.2. Puhdista kaikki sisäpinnat, mukaanlukien katto, lattia ja seinät ”Yleistä”-kohdan ohjeiden mukaisesti. Kiinnitäerityistä huomiota nurkkiin, rakoihin jauriin. Puhdista kaikki vetolaatikot,hyllyt ja tiivisteet.3. Kytke virtajohto takaisin ja pistä ruokatakaisin jääkaappiin. Pese ja kuivaakaikki pullot, astiat ja purkit. Pakkaaruoka-aineet tiukasti suljettuihinastioihin, ettei hajua muodostu lisää.Tarkista vuorokauden kuluttua, onkohaju hävinnyt.Suorita seuraavat vaiheet, jos haju eikadonnut.4. Suorita vaiheet 1 - 2.5. Aseta vihanneslaatikot jääkaapinylähyllylle. Tunge jääkaappiin japakastimeen (myös oviin) rypistettyämustavalkoista sanomalehtipaperia.6. Aseta sanomalehtipaperin eri kohtiinhiilipuristeita.7. Sulje ovet ja anna jääkaapin ollarauhassa 24 - 48 tuntia.8. Poista hiilipuristeet ja sanomalehdet.9. Suorita vaiheet 2 - 3.Ellei haju vieläkään hävinnyt, otayhteyttä asiakaspalveluun. Katsopuhelinnumero Mallin tiedot –kohdasta.Amana myy sopivaa puhdistusainetta(osanumero 31960801).Jälleenmyyjältä voi ostaa tätäpuhdistusainetta. Voit myös pyytääluettelon muista suositelluistapuhdistusaineista.TÄRKEÄÄ: Puhdistusaineidenväärästä käytöstä, ja muiden kuinsuositeltujen puhdistusaineidenkäytöstä, ruostumattomalle teräkselleaiheutuneet vahingot eivät kuulutakuun piiriin.122 VAROITUS

Irrota jääkaapin virtajohto ennen hehkulampun vaihtamista. Näin vältetäänhengenvaarallinen sähköisku. Kytke virta takaisin, kun lamppu on vaihdettu. HUOMIO

Noudata seuraavia ohjeita henkilö- ja omaisuusvahinkojen välttämiseksi: Anna hehkulampun jäähtyä. Käytä käsineitä, kun vaihdat hehkulampun.Hehkulamppujenpoistaminen ja vaihtaminen Vihjeitä ja hoito-ohjeita Ylempi tuoreruokaosasto1. Paikallista sormenreiät läpinäkyvän lampunkannen molemmilta puolilta. Paina molemmistareiistä. Vedä suoja alas ja irrota.2. Poista hehkulamppu.3. Korvaa uudella, korkeintaan 25 watinhehkulampulla.4. Asenna lampun kansi asettamalla etutapit reikiin.$%Alempi tuoreruokaosasto japakastinosat, joissa ei oleannostelijatoimintoa1. Paina lampun kannen alempia liuskoja (A) javedä suoraan ulos.2. Poista hehkulamppu.3. Korvaa uudella, korkeintaan 25 watin hehkulampulla.4. Aseta lampun kannen yläliuskat (B) jääkaapin sisäseinään janapsauta alaosa valon päälle.Pakastinosat, joissa on annostelijatoiminto1. Irrota jääastia nostamalla sitä ja vetämällä ulos.2. Irrota hehkulampun kansi painamalla ylempääliuskaa.3. Poista lamppu. Korvaa uudella, korkeintaan25 watin hehkulampulla.

4. Aseta lampun kannen alaliuska (B) sisäseinään ja

napsauta yläosa valon päälle.5. Asenna jääastia takaisin liuuttamalla sitä sisään,kunnes astia lukittuu paikalleen.

Jää- ja vesi-annostelija1. Paikallista lamppu annostelijan rakenteen yläreunan sisällä.Ruuvaa auki.2. Vaihda tilalle uusi 230 voltin lamppu, jonka teho on korkeintaan12 wattia.Energiansäästäminen Tämä jääkaappi on energiahyötysuhteeltaan yksi markkinoiden parhaista. Säästä energiaa toimimalla seuraavasti:

• Käytä jääkaappia normaalissa huonelämpötilassa (13° – 43°C). Vältä lämmönlähteitä ja suoraa auringonvaloa.

• Älä säädä jääkaapin, pakastimen tai Chiller Freshin™ lämpötilaa kylmemmäksi kuin on tarpeellista.

• Pidä pakastin täynnä.

• Pidä tiivisteet puhtaina ja joustavina. Uusi kuluneet tiivisteet.

• Pidä jäähdytyskierukat puhtaina. $123 Ennen kuin otat yhteyttä huoltoon

Nykyaikaisissa jääkaapeissa on vanhoja malleja enemmän ominaisuuksia. Uudet jääkaapit myös kuluttavataiempaa vähemmän energiaa. Vaahtoeristys on erittäin energiataloudellinen, ja sen eristysominaisuudet ovaterinomaiset. Vaahtoeristys ei kuitenkaan eristä ääntä yhtä tehokkaasti kuin ennen käytetty lasikuitueristys. Tästäjohtuen tietyt äänet voivat olla vieraita. Nämä äänet ovat kuitenkin normaaleja, ja ne tulevat pian tutuiksi.Tutki tätä kappaletta ennen kuin käännyt huollon puoleen. MELU

AIHE MAHDOLLINEN SYY RATKAISU

Naksunta Pakastimen säädin (A) naksahtaa, kun kompressori käynnistyy tai sammuu. Normaalia toimintaa Sulatus ajastin (B) kuulostaa sähkökellolta ja naksahtaa sulatusjaksojen mukana. Normaalia toimintaa Ilma virtaa tai suhisee Pakastimen tuulettimen (C) ja kondensaattorin tuulettimen (D) ilma kiertää ja sirisee. Normaalia toimintaa Pulputtava tai kiehuva ääni Höyrystin (E) ja lämmönvaihdin (F) pitävät ääntä käydessään. Normaalia toimintaa Jääpalakoneen (joissakin malleissa) jääkuutiot tippuvat jääastiaan (G)

Normaalia toimintaa Koliseva ääni Annostelijan jääkouru (H) sulkeutuu. Normaalia toimintaa Kompressori (I) pitää sykkivää ääntä käydessään. Normaalia toimintaa Värähtelevä ääni Jääkaappi ei ole tasapainossa. Katso lisätietoja asennusohjeista. Surina Jääpalakoneen vesiventtiilin (J) liitos (joissakin malleissa) surisee, kun jääpalakone täyttyy vedellä. Normaalia toimintaa Humina Jääpalakone (K) on päällä, mutta vesijohtoa ei ole liitetty. Ääni loppuu, kun jääpalakoneen varsi nostetaan ylös. Jään ruuvisyötin (L) (joissakin malleissa) surisee, kun ruuvisyötin kuljettaa jäätä annostelun aikana. Normaalia toimintaa Kompressori (I) pitää kimeää huminaa käydessään. Normaalia toimintaa Sähkömagneettinen automaattiventtiili (M) käyttää jääkourun ovea. Normaalia toimintaa

TOIMINTA Pakastimen säädin ja valot ovat päällä, mutta kompressori ei käy. Jääkaappi on sulatustilassa. Normaalia toimintaa. Jääkaapin pitäisi käynnistyä uudelleen 40 minuutin kuluessa. Säädöt ovat liian alhaiset. Katso kohdasta Deli/Crisper, miten säätöjä muutetaan. Pakastimen säädöt ovat liian pienet. Katso käyttöohjeen kohdasta "Lämpötilan säätäminen", miten säätöjä muutetaan. Deli/Crisper- järjestelmän lämpötila on liian korkea Laatikko ei ole kunnolla paikallaan. Katso kohdasta Deli/Crisper, miten laatikon kuuluisi olla paikallaan. Virtajohtoa ei ole kytketty. Kytke virtajohto. Jääkaapin säädin ei ole päällä. Katso käyttöohjeen kohdasta "Lämpötilan säätäminen", miten säätöjä muutetaan. Sulake on palanut tai automaattisulakkeet on nollattava. Vaihda palaneet sulakkeet. Tarkista automaattisulakkeet ja nollaa ne tarvittaessa. Jääkaappi ei toimi Sähkökatko. Ilmoita sähkölaitokselle sähkökatkosta. Jääkaappi ei silti toimi Laite on epäkunnossa. Irrota jääkaapin virtajohto. Siirrä ruoka muualle tai pistä pakastinosaan hiilihappojäätä ruuan säilyttämiseksi. Takuu ei kata ruuan menetystä. Ota yhteys huoltoon. Tuoreen ruuan lämpötila on liian kylmä Jäähdytyskierukat ovat likaiset. Puhdista käyttöohjeen ohjeiden mukaan. Jääkaapin tai pakastimen säädöt ovat liian korkeat. Tarkista säädöt. Katso ohjeet käyttöohjeesta. Beverage Chiller™ (joissakin malleissa) on asennettu väärin. Tarkista asennus. Katso ohjeet BeverageChiller(tm)-juomanjäähdytintä koskevasta kohdasta.124 Ennen kuin otat yhteyttä huoltoon TOIMINTA

AIHE MAHDOLLINEN SYY RATKAISU

Jääkaappi ei ole suorassa. Suorista kaappi. Katso ohjeet asennusohjeista. Tarkista tiivisteet. Puhdista tarpeen mukaan. Katso ohjeet käyttöohjeesta. Ovi ei mene kunnolla kiinni Tarkista etteivät sisällä olevat tavarat estä ovea sulkeutumasta. (esimerkiksi väärin suljetut laatikot, jääpala-astiat, liian suuret tai väärin suljetut astiat jne.) Säätöjä pitää muuttaa. Muuta säätöjä. Jäähdytyskierukat ovat likaiset. Puhdista jäähdytyskierukat käyttöohjeissa kuvatulla tavalla. Takailmaritilä on tukkeutunut malleissa, joiden syvyys on yli 60 cm. Puhdista takailmaritilä. Takailmaritilä on vihanneslaatikon takana. Pidä ovea vähemmän auki. Järjestä ruuat niin, että ovi on mahdollisimman vähän aikaa auki. Ovi on aukaistu usein tai se on ollut auki pitkään. Anna sisätilan tasaantua saman ajan, jonka ovi on ollut auki. Ruoka on liian lämmintä Ruokaa on lisätty lähiaikoina. Anna hiljattain lisätyn ruuan saavuttaa jääkaapin tai pakastimen lämpötila. Osasto on likainen tai siinä on ruokaa, joka haisee. Katso käyttöohjeen hajunpoistoa koskeva kohta. Jääkaapissa on haju Ilmansuodatin (joissakin malleissa) pitää vaihtaa. Vaihda ilmansuodatin. Tarkista tiivisteet. Puhdista tarvittaessa käyttöohjeen ohjeiden mukaan. Kosteusarvot ovat korkeita. Normaali tila korkean kosteuden aikana. Jääkaapin ulkopuolelle muodostuu vesipisaroita Säätöjä pitää muuttaa. Muuta säätöjä. Katso lisätietoja käyttöohjeen säätimiä koskevasta osasta. Kosteusarvot ovat korkeita tai ovi on aukaistu usein. Muuta säätöjä. Katso lisätietoja käyttöohjeen säätimiä koskevasta osasta. Pidä ovea vähemmän auki. Järjestä ruuat niin, että ovi on mahdollisimman vähän aikaa auki. Jääkaapin sisään muodostuu vesipisaroita Tarkista tiivisteet. Puhdista tarvittaessa käyttöohjeen ohjeiden mukaan. Jääkaappi tai jääpalakone pitää vieraita ääniä tai vaikuttaa äänekkäältä Normaalia toimintaa Katso kohta melu kappaleesta "Ennen kuin otat yhteyttä huoltoon". Tarkista, estääkö jokin pakkaus vetolaatikkoa sulkeutumasta kunnolla Siirrä tavaroita jääkaapissa. Varmista, etteivät vetolaatikot ota kiinni mihinkään. Varmista, että vetolaatikko on oikeassa asennossa Asenna vetolaatikko oikein. Katso lisätietoja käyttöohjeen Deli/Crisper-kohdasta. Tarkista, että jääkaappi on suorassa. Suorista jääkaappi. Katso ohjeet asennusohjeista. Puhdista vetolaatikon kanavat lämpimällä saippuavedellä. Huuhtele ja kuivaa huolellisesti. Deli/Crisper-järjestelmä ja/tai Crisper-laatikot eivät mene vapaasti kiinni Vetolaatikon kanavat ovat likaiset. Levitä hieman vaseliinia vetolaatikon kanaviin. Pidä ovea vähemmän auki. Järjestä ruuat niin, että ovi on mahdollisimman vähän aikaa auki. Ovet on ehkä avattu usein ja pitkäksi aikaa. Anna sisäilman sopeutua lämpötilaan sen ajan kuin ovi on ollut auki. Ympäröivän alueen kosteus- tai lämpöarvot ovat korkeat. Normaalia toimintaa Ruokaa on lisätty lähiaikoina. Anna hiljattain lisätyn ruuan saavuttaa jääkaapin tai pakastimen lämpötila. Laite altistuu lämmölle. Tarkista laitteen sijoituspaikka. Laitetta voi joutua siirtämään, paremman suorituskyvyn takaamiseksi. Jääkaappi käy liian usein Jäähdytyskierukat ovat likaiset. Puhdista jäähdytyskierukat. Katso puhdistusohjeet käyttöohjeesta.125 Ennen kuin otat yhteyttä huoltoon TOIMINTA (jatkoa)

AIHE MAHDOLLINEN SYY RATKAISU

Säätimiä on säädettävä. Tarkista käyttöohjeesta, kuinka säätimiä säädetään. Jääkaappi ei ole suorassa. Suorista kaappi. Katso ohjeet asennusohjeista

Tarkista, etteivät sisällä olevat tavarat estä ovea sulkeutumasta (esimerkiksi väärin suljetut laatikot, jääpala- astiat, liian suuret tai väärin suljetut astiat jne). Jääkaappi käy liian usein (jatkoa) Ovi ei mene kunnolla kiinni Tarkista, ovatko tiivisteet kunnossa ja että ne sulkeutuvat tiiviisti. Puhdista tarvittaessa käyttöohjeen ohjeiden mukaan. JÄÄ & VESI Vesi vaikuttaa samealta Ilmaa tai ilmakuplia vedessä. Normaalia toimintaa annostelijaa ensimmäistä kertaa käytettäessä. Häviää käytettäessä. Hiilipölyä vedensuodatinpatruunasta. Häviää muutaman käytön jälkeen. Patruunasta aluksi uleva vesi voi sisältää harmitonta hiilipölyä. Pöly ei ole vaarallista. Hiukkasia vedessä ja/tai jääpaloissa. Vedessä olevat mineraalit muodostavat hiukkasia veden sulaessa tai jäätyessä. Hiukkaset ovat luonnollisia, eikä niistä ole vaaraa. Pakastimen ovi ei ole kiinni. Varmista, että ovi on kiinni. Hallintayksikkö ei saa virtaa oven ollessa auki. Virtajohtoa ei ole kytketty. Kytke virtajohto. Sulake on palanut tai virtakytkin pitää nollata. Vaihda palaneet sulakkeet. Tarkista virtakytkimet. Merkkivalot eivät pala annostelun hallintayksikössä (joissakin malleissa) Sähkökatko. Ilmoita sähkölaitokselle sähkökatkosta. Pakastimen ovi ei ole kiinni. Varmista, että ovi on kiinni. Hallintayksikkö ei saa virtaa oven ollessa auki. Säätimet ovat lukittu. Aukaise säätimien lukitus. Vesisäiliö täyttyy. Ensimmäisellä käyttökerralla, vesisäiliön täyttyminen aiheuttaa noin 45 sekunnin viipeen. Jääpalakone tai jääpalakoneella varustettu laite on juuri asennettu tai suuri määrä jäätä on juuri käytetty. Odota 24 tuntia niin, että jään tuotanto käynnistyy ja jääpala-astia täyttyy. Annostelualustaa painettaessa ei tule vettä eikä jäätä (joissakin malleissa) Vedensuodatin on tukossa tai pitää vaihtaa. Vaihda vedensuodatin. Jääpalakone on juuri asennettu tai suuri määrä jäätä on juuri käytetty. Odota 24 tuntia niin, että jään tuotanto käynnistyy ja jääpala-astia täyttyy. Vedenpaine on liian pieni. Liian pieni vedenpaine voi aiheuttaa vuotoa. Tarkista vedenpaine. Vedenpaineen on oltava 20 - 100 paunaa/neliötuuma, jotta venttiili toimii oikein. Vesisuodattimilla varustettujen laitteiden minimipaineeksi suositellaan 35 paunaa/neliötuuma. Jääpalakone ei tuota tarpeeksi jäätä tai jää on epämuodostunutta (joissakin malleissa) Vedensuodatin on tukossa tai pitää vaihtaa. Vaihda vedensuodatin. Jääpalakoneen varsi ei ole oikeassa asennossa. Varmista, että jääpalakoneen varsi on alhaalla. Katso lisätietoja käyttöohjeen kohdasta Automaattinen jääpalakone. Vesijohto ei ylety vesiventtiiliin. Tarkista vesijohdon kiinnitys. Katso lisätietoja asennusohjeista

Vesiputkissa on mutkia. Katkaise vedentulo ja suorista mutkat. Jos mutkia ei voi suoristaa, vaihda putki. Vedenpaine on liian alhainen. Tarkista vedenpaine. Vedenpaineen on oltava 20 - 100 paunaa/neliötuuma, jotta venttiili toimii oikein. Vesisuodattimilla varustettujen laitteiden minimipaineeksi suositellaan 35 paunaa/neliötuuma. Varmista, että pakastinosa toimii oikealla lämpötilalla. Pakastimen lämpötilan pitää olla 0° – 2°F (-18° – -17°C). Katso käyttöohjeesta, kuinka säätimiä säädetään. Jääpala-astiaa ei ole asennettu oikein. Asenna jääpala-astia oikein. Jääpalakone (joissakin malleissa) ei tuota jäätä Sopimaton vesiventtiili. Tarkista vesijohdon kiinnitys. Amana ei ole vastuussa väärästä asennuksesta johtuvista omaisuusvahingoista. Itselävistävät ja 3/16-tuumaiset satulaventtiilit aiheuttavat pienen vedenpaineen ja voivat tukkia putken ajan myötä.126 Ennen kuin otat yhteyttä huoltoon JÄÄ & VESI $,+( 0$+'2//,1(16<< 5$7.$,68 Vesijohtona on käytetty muoviputkea. Amana suosittelee kupariputkea. Amana ei ole vastuussa väärästä asennuksesta johtuvista omaisuusvahingoista. Laite vuotaa vettä. Sopimaton vesiventtiili. Tarkista vesijohdon kiinnitys. Amana ei ole vastuussa väärästä asennuksesta johtuvista omaisuusvahingoista. Itselävistävät ja 3/16-tuumaiset satulaventtiilit aiheuttavat pienen vedenpaineen ja voivat tukkia putken ajan myötä. Vedenpaine on liian alhainen. Tarkista vedenpaine. Vedenpaineen on oltava 20 - 100 paunaa/neliötuuma, jotta venttiili toimii oikein. Vesisuodattimilla varustettujen laitteiden minimipaineeksi suositellaan 35 paunaa/neliötuuma. Jääpalakoneen sisään menoputkeen muodostuu jäätä Pakastimen lämpötila on liian korkea. Pakastimen lämpötilaksi suositellaan 0° – 2°F (-18° – -17°C). Katso käyttöohjeesta, kuinka säätimiä säädetään. Vedenpaine on liian alhainen. Vedenpaineen on oltava 20 - 100 paunaa/neliötuuma, jotta järjestelmä toimii oikein. Jos käytetään vesisuodatinta, suositeltu vedenpaine on 35 paunaa/neliötuuma. Sopimaton vesiventtiili. Tarkista Asennusohjeista, kuinka vesijohto liitetään. Itselävistävät ja 3/16-tuumaiset satulaventtiilit aiheuttavat alhaisen vedenpaineen, jolloin vesiputki voi tukkeutua ajan myötä. Amana ei vastaa väärin tehdyn vesiliitännän aiheuttamista omaisuusvahingoista. Vesiputkissa on mutkia. Katkaise vedentulo ja suorista mutkat. Jos mutkia ei voi suoristaa, vaihda putki. Vesi virtaa hitaammin kuin normaalisti. Vedensuodatin on tukossa tai pitää vaihtaa. Vaihda vedensuodatin. Jääkaappi on juuri asennettu. Vesisäiliö on tyhjentynyt. Odota noin 12 tuntia. Odota noin 12 tuntia, jotta vesisäiliön vesi ehtii jäähtyä. Annosteltu vesi ei ole kylmää. Putkistossa oleva vesi on lämmennyt huoneen lämpötilaan. Heitä pois ensimmäinen vesilasillinen ja täytä uudelleen.127 Vedensuodattimen tiedot Järjestelmän tekniset tiedot Jääkaapin vedensuodatinpatruuna, malli WF50

• Ominaisuudet Virtausnopeus (maksimi) p. 2
• ,83 l/min (0,75 GPM) Laskettu toiminta-aika WF50-NI300 (maksimi) p. 1
• 135 litraa (300 gallonaa) Laskettu toiminta-aika WF50-NI500 (maksimi) p. 1
• 892 litraa (500 gallonaa) Suurin sallittu käyttölämpötila p. 38
• °C (100°F) Pienin painevaatimus p. 138
• kPa (35 psi) Suurin käyttöpaine kPa (120 psi) Yleiset käyttö edellytykset: Lue nämä tekniset tiedot ja vertaa laitteen toiminta-arvoja vedenpuhdistustarpeisiisi. ÄLÄ käytä laitetta alueella, jossa vesi on mikrobiologisesti vaarallista tai tuntematonta laatua, ilman riittäväädesinfiointia ennen järjestelmää ja sen jälkeen. Kystapitoisuuden vähentämiseen tarkoitettua järjestelmää voidaankäyttää desinfioidussa vedessä, joka sisältää poistettavaa kystaa.Amana Clean n Clear -vedensuodatusjärjestelmässä käytetään WF50-patruunaa (ota yhteys Amana tilausta varten.Yhteystiedot ovat käyttöohjeen alussa). Patruunojen vaihto aina tarvittaessa on välttämätöntä suodatinjärjestelmänsuorituskyvyn takaamiseksi. Käyttöohjeessa on ohjeet käyttöön, huoltoon ja ongelmanratkaisuun. Järjestelmä on testattu standardien ANSI/NSF 42 ja 53 mukaisesti alla olevien aineiden pitoisuuden vähentämisen suhteen. Aineen pitoisuus järjestelmään tulevassa vedessä väheni vaadittuun arvoon tai sen alle järjestelmästä lähtevässä vedessä standardien ANSI/NSF 42 ja 53 mukaisesti. 7LHGRWWRLPLQQDVWD Aine Sisään virtaava vesi Ulos virtaava vesi KeskimääräinenprosentuaalinenvähennysMaksimiulosvirtausMin. vaadittuvähennys Tulo p. 827
