BRUKSANVISNING BAR688HG OREGON SCIENTIFIC

Trådlös Väderstation med Temperatur / Luftfuktighetsdisplay och Trådlöst RF-inställd Klocka Modell: BAR688HG

BRUKSANVISNING

INNEHÅLL

Innehåll.... 1

Introduktion.... 2

Klocköversikt.... 2

Vy Framsida.... 2

Vy Baksida.... 2

Lcd Display.... 3

Trådlös Sensor (THGN122N) 4

Att Komma Igång.... 4

Batterier 4

Trådlös Sensor.... 4

Sensordataöverföring.... 6

Klocka.... 6

Klockmottagning.... 6

Mottagningssignal.... 6

P/N:086L004344-058 REV 1

83/94

Ställ In Klockan.... 6

Alarm.... 6

Barometer....7

Ställ In Höjd.... 7

Väderprognos.... 7

Temperatur Och Luftfuktighet.... 7

Temp, Luftfuktighet och lufttryckstrend.... 8

Halkvarning....8

Hög / Låg temperatur / luftfuktighetsalarm...... 8

Värmeindex 8

Komfortzon.... 9

Mänfas.... 9

Reset....9

EU-försäkran Om Överensstämmelse.... 11

INTRODUKTION

Tack för att du valt denna Oregon Scientific™ Trådlös Väderstation med Temperatur / Luftfuktighetsdisplay och Trådlöst RF-inställd Klocka (BAR688HG). Denna klocka levereras med en trådlös sensor (THGN122N) och stödjer upp till 3 sensorer (extra sensorer säljes separat).

NOTERING Ha denna manual tillhands när du använder din produkt. Den innehåller en praktisk steg-försteg instruktion, samt teknisk specifikation och varningsmeddelanden som du bör känna till.

KLOCKÖVERSIKT

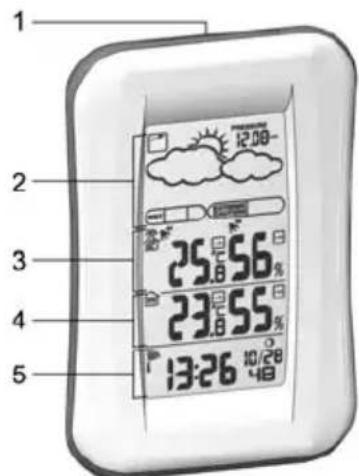

VY FRAMSIDA

1. SNOOZE
2. Väderprognosområde
3. Utomhustemperatursområde
4. Inomhustemperatursområde
5. Klocka / Alarmområde

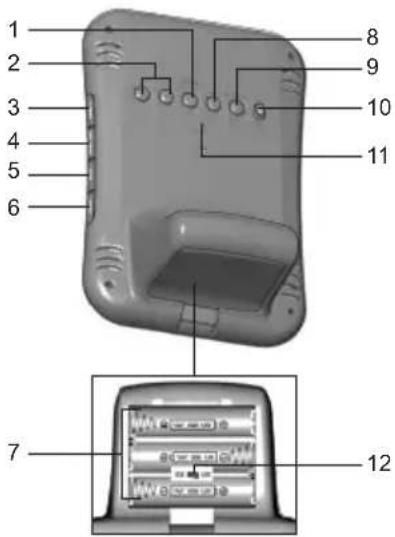

VY BAKSIDA

1 2 3 4 5 6 8 9 10 11 7 12

1. TEMP / HUMIDITY HI / L: Ändra inställningar eller aktivera / inaktivera hög eller låg temperatur / luftfuktighetsalarm för kanal 1
2. ▲ /▼ : Öka / minska inställning; aktivera / inaktivera radiokontrollerad klocka
3. CHANNEL: Växla mellan fjärrenheter

4. HEAT INDEX: Visa värmeindex

5. MODE: Ändra inställningar / display

6. ALARM: Visa alarmstatus; ställ in alarm
7. Batterifack
8. MEM: Visa aktuell, maximum och minimum temperatur / luftfuktighet
9. PRESSURE: Välj lufttrycksenhet; ställ in höjd
10. °C / °F: Välj temperaturenhet
11. RESET Återställ enheten till fabriksinställning
12. EU / UK omkopplare

LCD DISPLAY

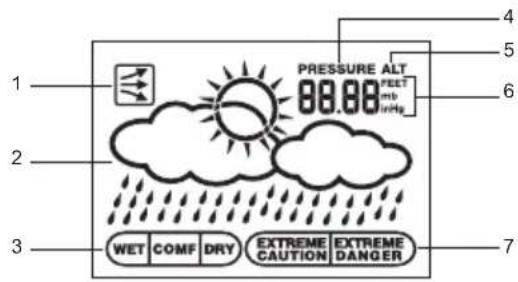

Väderprognosområde:

1 2 3 WET COMF DRY EXTREME CAUTION EXTREME DANGER 4 5 6 PRESSURE ALT 88.00 feet mb inHg

1. Lufttryckstrend
2. Väderprognos
3. Komfortzon
4. Lufttrycksikon
5. Höjdikon
6. Lufttrycks / höjdenhet
7. UV index ikon

P/N:086L004344-058 REV 1 85/94

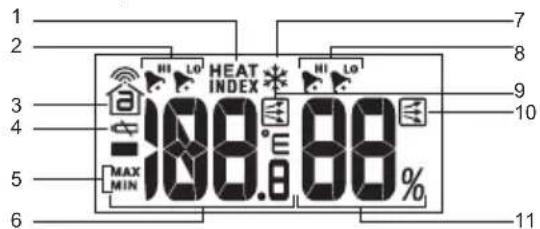

Utomhustemperaturområde:

1 2 3 4 5 6 7 8 9 10 MAX MIN HI LO HEAT INDEX HI LO 100.0 88 % MAX MIN 11

1. Värmeindexikon
2. Hög/Låg temperaturalarm
3. Ikon för RF radiomottagning
4. Låg batterinivå i sensorn
5. Max / minikon
6. Temperaturdisplay
7. Halkvarning är aktiverad
8. Hög/Låg luftfuktighetsalarm
9. Temperaturtrend
10. Luftfuktighetstrend
11. Luftfuktighetsdisplay

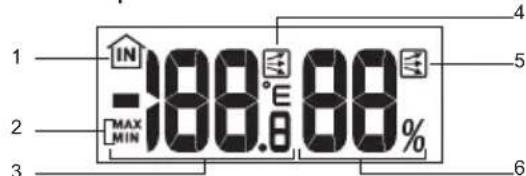

Inomhustemperatursområde:

1 IN -188.6°C MAX MIN 2 4 5 3 6

1. Ikon för inomhussensor
2. Max / minikon
3. Temperaturdisplay
4. Temperaturtrend
5. Luftfuktighetstrend
6. Luftfuktighetsdisplay

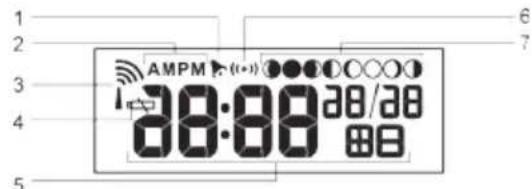

Klocka / Alarmområde:

AMPM 38:00 28/28 6 7

1. Alarm aktiverat
2. AM / PM ikon
3. Radiomottagningssignal
4. Ikon för låg batterinivå
5. Klocka
6. Alarmlägesikon
7. Månfas

TRADLOS SENSOR (THGN122N)

Therms - WiFi Carrier 1

1. LED statusindikator: Blinkar röd vid dataöverföring

1 2 3 4

1. Väggmonteringshål
2. RESET hål
3. Kanalomkopplare
4. Batterifack

P/N:086L004344-058 REV 1 86/94

ATT KOMMA IGÅNG

BATTERIER

Se till att batterierna sätts in enligt figuren i batterifacket innan du börjar använda produkten. Tryck RESET efter varje batteribyte.

Indikerar att batterinivån är låg i huvudenheten.

NOTERING Använd inte laddningsbara batterier. Det rekommenderas att använda Alkaline batterier till denna produkt för maximal drifttid eller lithium-batterier om enheten ska användas under fryspunkten.

TRÅDLÖS SENSOR

Sensorn mäter temperaturdata var 40:e sekund och sänder dem till huvudenheten. Huvudenheten kan samla in data från upp till 3 sensorer.

Att ställa in sensorn:

1. Avlägsna skruvarna för batterifacket.

2. Se till att batterierna sätts in enligt figuren.

1. Välj en kanal. Försäkra dig om att du använder olika kanaler för de olika sensorerna.
2. Placera sensorn nära huvudenheten. Tryck RESET på sensorn.
3. Tryck in CHANNEL och MEM på huvudenheten för att tvinga en signalsändning mellan sensorn och huvudenheten.
4. Sätt tillbaka batteriluckan och återmontera skruvarna.
5. Montera sensorn på önskat ställe genom att använda väggmontering eller bordsstativ.

• Undvik att placera enheten så att den utsätts för direkt solljus eller fukt.
• Placera inte fjärrenheten längre än 30 meter (100 fot) från huvudenheten.
• Placera fjärrenheten så att den är riktad mot huvudenheten, minimera hinder såsom dörrar, väggar och möbler.
• Placera fjärrenheten med fri sikt mot himlen, avskild från metall– och elektroniska föremål.
• P lacera fjärrenheten nära huvudenheten under vintermånaderna då temperaturer under nollpunkten kan påverka batterilivslängd och signalstyrka.

Sändningsräckvidden kan variera beroende på många faktorer. Du kan behöva experimentera med olika platser för att erhålla den bästa mottagningen.

Alkaliska Standardbatterier innehåller signifikanta mängder av vatten. På grund av detta kommer de att frysa vid låga temperaturer -12°C (10°F). Lithium engångsbatterier tål mycket lägre temperaturer ner till -30°C (-22°F).

Trådlösa överföringsavständ kan påverkas av en mängd olika faktorer såsom extrem kyla. Extrem kyla kan temporärt påverka sändningsräckvidden mellan sensor och huvudstation. Om enheten slutar fungerar på grund av låg temperatur, kommer enheten att fungera normalt igen så fort den kommit inom intervallet för arbetstemperaturen (dvs. Inga permanenta skador kommer ske på grund av sträng kyla).

SENSORDATAÖVERFÖRING

Mottagningsikonen som visas i sensorområdet visar statusen.

IKON BESKRIVNING
	Huvudenheten söker efter sensorer
	En kanal har hittats och sensorsignalen överförs
och “- - . - ”(Utomhustempera-tursområdet)	Sensorn kan inte hittas. Sök efter sensorn eller kontrollera batterierna

För att leta efter en sensor:

Tryck och håll inne både MEM och CHANNEL i 2 sekunder.

NOTERING Om fjärrenheten fortfarande inte kan hittas, kontrollera batterier, hinder och placeringen av fjärrenheten.

KLOCKA

KLOCKMOTTAGNING

Denna produkt är konstruerad för att automatiskt synkronisera kalenderklockan så snart den är inom radiomottagningsradien för:

• DCF-77 radiosignal från Frankfurt, Tyskland (Centraleuropa)
  • MSF-60 radiosignal från Anthorn, England (UK)

P/N:086L004344-058 REV 1 88/94

Signalerna tas emot av sensorn när den är inom 1500 km (932 miles) avständ från en signal.

NOTERING Skjut EU / UK omkopplaren till den position som motsvarar den plats du befinner dig på. Repetera varje gång du nollställer enheten.

NOTERING Första mottagningen tar ca 2-10 minuter när tiden skall ställas in eller när RESET har tryckts in. Så fort den har mottagit informationen kommer ikonen att sluta blinka. Om signalen är svag kan det ta upp till 24 timmar för enheten att få kontakt med signalen.

MOTTAGNINGSSIGNAL

Indikator för radiomottagningssignal

STARK SIGNAL	SVAG SIGNAL	INGEN SIGNAL

För att göra en manuell sökning: Tryck och håll inne ▲ i 2 sekunder.

Att inaktivera RF-funktionen: Tryck och håll inne ▼ i 2 sekunder.

STÄLL IN KLOCKAN

Om automatisk inställning är aktiverad och en signal hittats behöver inte klockan ställas in manuellt.

1. Tryck och håll inne MODE i 2 sekunder.

2. Tryck ▲ eller ▼ för att ändra inställningarna.

3. Tryck MODE för att bekräfta.
4. Ordningen för inställningarna är: Tidszon, timme, minut, år, månad, dag och språk.

NOTERING Tidszonsinställningen kan användas för att ställa klockan upp till + / - 9 timmar från den mottagna klocktiden. Om du har inaktiverat den automatiska klockan (t.ex. ställt in klockan manuellt), behöver du inte ställa in tidszonen.

NOTERING Språkalternativen är (E) Engelska, (F) Franska, (D) Tyska, (I) Italienska och (S) Spanska.

Tryck MODE för att välja mellan klocka med sekunder eller med veckodag.

ALARM

Att ställa alarmet:

1. Tryck och håll inne ALARM i 2 sekunder.
2. Tryck ▲ / ▼ för att ställa timme / minut.
3. Tryck ALARM för att bekräftar indikerar att alarmet är PÅ

För att växla mellan alarm PÅ / AV.

1. Tryck ALARM att visa alarmtiden.
2. Tryck på ALARM igen för att slå PÅ / AV alarmet.

För att stänga av alarmet:

• Tryck SNOOZE för att stänga av alarmet i 8 minuter. ELLER
• Tryck på valfri knapp förutom SNOOZE för att stänga av larmet i 24 timmar.

P/N:086L004344-058 REV 1

89/94

BAROMETER

Barometertrycket lagras för de senaste 24 timmarna i huvudenheten för att användas till väderprognosfunktionen.

Att välja mätenhet för barometern:

Tryck PRESSURE för att växla mellan mb och inHg.

STÄLL IN HÖJD

För att försäkra dig om att barometertrycket är pålitligt bör höjd över havet för den plats där du befinner dig ställas in.

1. Tryck och håll inne PRESSURE i 2 sekunder.
2. Använd ▲ eller▼ för att ställa in höjden i 10-meterssteg (33 fot) från 100 m (328 fot) till 2500 m (8202 fot).
3. Tryck PRESSURE för att bekräfta.

VÄDERPROGNOS

Denna produkt förutspår vädret för de kommande 12 till 24 timmarna inom en 30—50 km (19—31 miles) radie.

IKON	BESKRIVNING
	Molnigt

TEMPERATUR OCH LUFTFUKTIGHET

För att växla temperaturenhet:

Tryck °C / °F.

För att visa utomhussensorns temperaturmätningar: Tryck CHANNEL.

För att automatiskt växla mellan sensorer:

Tryck och håll inne CHANNEL i 2 sekunder.

Varje fjärrenhets data kommer att visas i 3 sekunder.

För att avsluta automatisk växling av sensorer:

Tryck CHANNEL eller MEM.

För att växla mellan aktuell, minimum och maximum värden för aktuell sensor:

Tryck MEM upprepade gånger.

För att radera minnet:

Tryck och håll inne MEM i 2 sekunder.

TEMP, LUFTFUKTIGHET OCH LUFTTRYCKSTRE

Temperaturen, luftfuktigheten och lufttryckstrendikonerna baseras på aktuella sensormätningar.

Stigande	Stadigt	Fa	Ilande

P/N:086L004344-058 REV 1

90/94

HALKWARNING

Om sensorn på kanal 1 mäter värden mellan 3°C till -2°C (37°F till 28°F), ✱ blinkar för att varna dig för att temperaturen närmar sig fryspunkten.

NOTERING Varningen kommer automatiskt att stoppas om temperaturen går utanför halkvarningsgränserna.

HÖG / LÅG TEMPERATUR / LUFTFUKTIGHETSA

Temperatur och luftfuktighetsalarm kan ställas in så att de piper om sensorn på kanal 1 mäter värden ovan eller under ditt inställda värde.

För att ställa alarmet PÅ / AV:

1. Tryck och håll inne TEMP / HUMIDITY HI / LO
2. Använd ▲ och ▼ för att välja hög / låg temperatur / luftfuktighetsalarm. Tryck TEMP / HUMIDITY HI / LO ▶ för att bekräfta.
3. Tryck ▲/ ▼För att ställa alarmet PÅ / AV och tryck TEMP / HUMIDITY HI / LO ▶för att bekräfta.
4. Om alarmet har aktiverats, använd ▲ och ▼för att välja temperatur / luftfuktighet.
5. Tryck TEMP / HUMIDITY HI / LO ▶för att bekräfta.

För att stänga av hög / låg alarmet:

Tryck valfri tangent. Alarmet nollställs automatiskt och kommer att pipa igen om en hög / låg temperatur mäts igen.

VÄRMEINDEX

Värmeindex kombinerar temperatur och luftfuktighetsdata för att beskriva hur temperaturen känns.

WARNING	VÄRMEINDEX FÖRKLARING
Extrem fara	54.5°C / (130°F) eller högre	Stor risk för uttorkning / solsting
Fara	40.5 - 54°C (105 - 129°F)	Värmeutmattning kan förväntas
Extrem försiktighet	32.2 - 40°C (90 - 104°F)	Möjlig värmeutmattning
Varning	26.6 - 31.7°C (80 - 89°F)	Möjligt värmeslag

• Tryck HEAT för att visa VÄRMEINDEX.
• För att växla mellan aktuellt / maximum / minimum värmeindex, tryck HEAT INDEX, tryck därefter CHANNEL för att välja kanal 1-3 eller inomhus, följt av MEM.
• F för att växla mellan temperatur / luftfuktighet och värmeindexdisplay, tryck och håll inne HEAT INDEX i 2 sekunder. Tryck HEAT INDEX igen för att stoppa funktionen.

NOTERING Om temperaturen är under 26°C / 80°F eller om önskad kanal inte fungerar, kommer Värmeindex att visa "NA".

KOMFORTZON

Komfortzonen, som baseras på temperatur och luftfuktighetsdata, indikerar hur behagligt klimatet är.

P/N:086L004344-058 REV 1 91/94

IKON	TEMPERATUR	LUFTFUKTIGHET
	n som helst >70%
	°C- 77°F)	40 – 70%
	ilken som helst < 40%

MÄNFAS

• När datumet är inställt, tryck eller föratt visa månfasen för nästa eller föregående dag.
• Tryck och håll inne ▲eller ▼för att bläddra igenom åren (2001 till 2099).

Nyåne
Väande	Månskära
Halvmåne
Vägande	Halvmåne
Fullmåne
	Avtagande Fullmåne
Halvmåne
Avtagande	Månskära

RESET

Tryck RESET för att återställa produkten till grundinställning.

FÖRSIKTIGHETSÅTGÄRDER

Denna produkt är designad för att ge dig många års glädje om den hanteras på ett korrekt sätt. Här är lite försiktighetsinformation:

• Täck inte för ventilationshålen. Försäkra dig om att närliggande föremål såsom tidningar, dukar, gardiner m.m. inte täcker för ventilationshålen.
• Utsätt inte apparaten för extrem påverkan av, slag, damm, temperatur eller fuktighet, då det kan orsaka driftstörningar, kortare livslängd, skadade batterier och delar.
• O m denna produkt placeras på ytor med speciell finish såsom lackat trä etc. kan dessa ytor skadas. Ta kontakt med din möbeltillverkare för att få mer information om huruvida det går bra att placera föremål på ytan. Oregon Scientific kan inte hållas ansvariga för skador på träytor som uppkommit på grund av kontakt med denna produkt.
• Lägg aldrig ner produkten i vatten. Om du spiller vätska på produkten skall den omedelbart torkas torr med en luddfri trasa.
• Rengör inte produkten med rengöringsmedel som innehåller repande eller korroderande material.
• Mixtra inte med interna komponenter. Detta kommer att förverka garantin på apparaten och kan orsaka onödig skada. Produkten innehåller inga reparerbara delar.
• Använd endast nya batterier enligt specifikationerna i denna bruksanvisning. Blanda inte gamla och nya batterier.
• Av trycktekniska skäl, kan displaybilderna i denna manual skilja sig från dem i verkligheten.

P/N:086L004344-058 REV 1

92/94

• Innehållet i denna manual får ej kopieras utan tillverkarens medgivande.
• Förbrukad produkt måste sorteras som specialavfall på avsedd miljöstation och får inte slängas som vanligt restavfall.

NOTERING De tekniska specifikationerna och innehållet i denna manual kan komma att ändras utan vidare upplysning.

SPECIFICATIONS

TYP BESKRIVNING
HUVUDENHET
L x B x H 1	17 x 80 x 171 mm(4.78 x 3.27 x 6.98 tum)
Vikt	241 g (8.5 oz) utan batteri
Temperaturenhet	°C / °F
Temperaturområde	-5°C till 50°C (23°F till 122°F)
Upplösning 0.1°C (0.2°F)
Klockfrekvens	DCF-77(EU) / MSF-60(UK)
Synkronisering	Auto eller inaktiverad
Signalfrekvens	433 MHz
Klocka	Auto eller manuell (inaktiverad)
Luftfuktighetsområde	25% - 95%
Luftfuktighetsupplösning	1%
Minneoch temperatur	Min / Max relativ Luftfuktighet
Alarmvaraktighet	2 minuter
Snooze	8 minuter
Klockvisning	TT:MM:STT:MM Veckodag
Timformat 12 / 24 timformat
Datum	MM / DD eller DD / MMValbart språk: E, D, F, I och S
Ström	3 x UM-3 (AA) 1.5 V batterier
SENSOR
L x B x H	92 x 60 x 20 mm(3.6 x 2.4 x 0.8 tum)
Vikt 62 g (2.22 oz)
Överföringsavständ	30 m (100 fot) utan hinder
Temperaturområde -30°C till 60°C(-22°F till 140°F)
Ström	2 x UM-4 (AAA) 1.5 V batterier

NOTERING Det rekommenderas att använda Alkaline batterier till denna produkt för maximal drifttid eller lithium-batterier om enheten ska användas under fryspunkten.

OM OREGON SCIENTIFIC

Besök vår hemsida (www.oregonscientific.se) för att se mer av våra produkter såsom digitalkameror; MP3 spelare; projektionsklockor; hälsoprodukter; väderstationer; DECT-telefoner och konferenstelefoner.

Hemsidan innehåller också information för våra kunder i de fall ni behöver ta kontakt med oss eller behöver ladda ner information.Vi hoppas du hittar all information du behöver på vår hemsida och om du vill komma i kontakt med Oregon Scientific kundkontakt besöker du vår lokala hemsida www.oregonscientific.se eller www.oregonscientific.com för att fi nna telefonnummer till respektive supportavdelning.

P/N:086L004344-058 REV 193/94

EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Härmed intygar Oregon Scientific att denna Trådlös Väderstation med Temperatur / Luftfuktighetsdisplay och Trådlöst RF-inställd Klocka (BAR688HG) står I överensstämmelse med de väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av direktiv 1999/5/EG. En signerad kopia av "DECLARATION OF CONFORMITY" kan erhållas vid hänvändelse till OREGON SCIENTIFIC servicecenter.

CE

LÄNDER SOM OMFATTAS AV RTTE-DIREKTIVET

Alla länder inom EU, Schweiz CH och Norge N

Z

P/N:086L004344-058 REV 1

94/94
