GEBRUIKSAANWIJZING BAR688HG OREGON SCIENTIFIC

Draadloos Weerstation met Temperatuur- / Vochtigheidsweergave en Zelfregulerende RF klok Model: BAR688HG

HANDLEIDING

INHOUD

Inhoud....1

Introductie 2

Klok Overzicht 2

Voorkant 2

Achterkant 2

LCD-scherm....3

Buitensensor (THGN122N) 4

Starten 4

Batterijen 4

Buitensor 4

Sensor Gegevens Verzending 6

Klok 6

Klok Ontvangst 6

Signaalontvangst 6

P/N:086L004344-058 REV 172/94

Klok Instellen 6

Z

Alarm 7

Barometer 7

Hoogte Instellen 7

Weersvoorspelling 7

Temperatuur En Vochtigheid 8

T emperatuur-, Vochtigheids- En Luchtdruktrends 8

Vorstwaarschuwing 8

Hoog / Laag Temperatuur- / Vochtigheidsalarmen... 8

Hitte-index: 9

Comfortzone 9

Maanstand 9

Reset 10

Waarschuwingen 10

Specificaties 10

Over Oregon Scientific 10

Dank u voor de aanschaf van dit Oregon Scientific Draadloze Weerstation met Temperatuur- / Vochtigheidsweergave en Zelfregulerende RF klok (BAR688HG). Deze klok is voorzien van een buitensensor (THGN122N) en ondersteunt tot 3 sensoren tegelijkertijd (extra sensoren apart verkrijgbaar).

NB Houd deze handleiding bij de hand terwijl u uw nieuwe product gebruikt. Deze bevat praktische stap- voor-stap instructies, evenals de technische specificaties en belangrijke waarschuwingen.

KLOK OVERZICHT

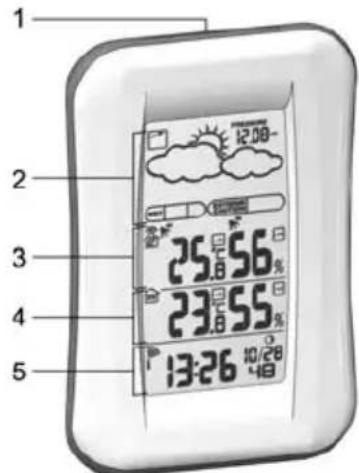

VOORKANT

1 2 3 4 5 25.8 56% 23.8 55% 13:26 10/28 48

P/N:086L004344-058 REV 173/94

1. SNOOZE
2. Weersvoorspellingsscherm
3. Buitentemperatuurvak
4. Binnentemperatuurvak
5. Klok / Alarmvak

ACHTERKANT

1 2 3 4 5 6 8 9 10 11 7

1. TEMP / VOCHTIGHEID HOOG / LAAG : Wijzig instellingen of activeer / deactiveer hoog of laag temperatuur- / vochtigheidsalarm voor kanaal 1
2. ▲ / ▼ : verhogen / verlagen instelling; aanzetten / uitzetten klok ontvangstsignaal
3. KANAAL: Wissel buitensensor weergave

4. HITTE-INDEX: Geef hitte-index weer

5. MODUS: Instellingen / Scherm Aanpassen

6. ALARM: Bekijk alarmstatus; stel alarm in
7. Batterijvak
8. MEM: Bekijk huidige maximum en minimum temperatuur / vochtigheid
9. LUCHTDRUK: Selecteer drukeenheid; stel hoogte in
10. °C / °F: Temperatuureenheid Selecteren
11. RES ET: Het apparaat terug zetten in standaardinstellingen
12. EU / UK schakelaar

LCD-SCHERM

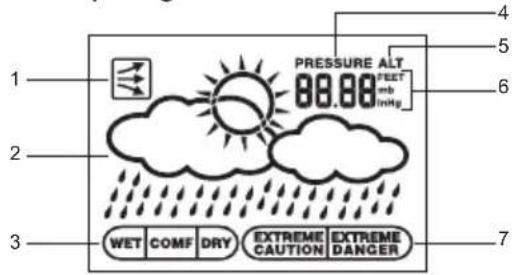

Weersvoorspellingsscherm:

1 2 3 WET COMF DRY EXTREME CAUTION EXTREME DANGER PRESSURE ALT 00.00 PEET mb mHg 4 5 6 7

1. Luchtdruktrend
2. Weersvoorspelling
3. Comfortzone
4. Luchtdruk-Icoon
5. Hoogte-icoon
6. Hoogte / Drukeenheid
7. UV-index Icoon

P/N:086L004344-058 REV 174/94

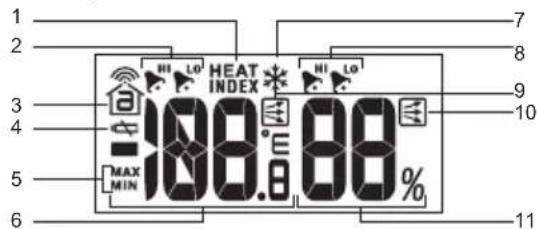

Buitentemperatuurvak:

1. Hitte-index Icoon
2. Hoog / laag temperatuuralarm
3. Sensor ontvangst icoon
4. Sensor batterij zwak
5. Max / Min icoon
6. Temperatuurweergave
7. Vorstwaarschuwing is actief
8. Hoog / laag vochtigheidsalarm
9. Temperatuurtrend
10. Vochtigheidstrend
11. Vochtigheidsweergave

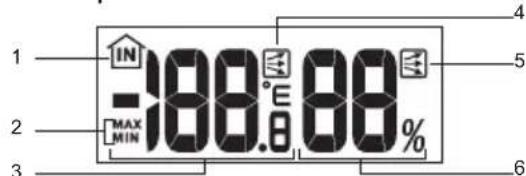

Binnentemperatuurvak

1 IN -188.60E MAX MIN 2 4 5 3 6

1. Binnensensor icoon
2. Max / Min icoon
3. Temperatuurweergave
4. Temperatuurtrend
5. Vochtigheidstrend
6. Vochtigheidsweergave

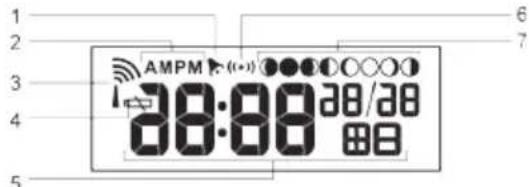

Klok / Alarmvak:

AMPM 38:08 28/28

1. Alarm is ingesteld
2. AM / PM icoon
3. Ontvangst van kloksignaal
4. Batterij-indicator icoon
5. Klok
6. Alarmmodus icoon
7. Maanstand

1. StatusindicatorLED: Knippert rood tijdens gegevensverzending

1 2 3 4

1. Muurbevestigingsgat
2. RESET gat
3. KANAAL schakelaar
4. Batterijvak

P/N:086L004344-058 REV 175/94

STARTEN

BATTERIJEN

Plaats batterijen voor het eerste gebruik volgens de polariteit (+ en -): Druk elke keer als u de batterijen vervangen heeft op RESET.

geeft aan dat batterijen van het station leeg

NB Gebruik geen oplaadbare batterijen. Wij raden u aan alkalinebatterijen te gebruiken in dit product voor langdurig gebruik en lithium batterijen bij temperaturen onder het vriespunt.

BUITENSENSOR

De sensor verzamelt ongeveer elke 40 seconden temperatuurgegevens en stuurt ze naar het station. Het apparaat kan gegevens verzamelen van tot 3 sensoren.

Om de sensor in te stellen:

1. Verwijder de schroeven van het batterijvak.

2. Plaats batterijen volgens de polariteit (+ / -).

1. Selecteer een kanaal. Gebruik een apart kanaal voor elke sensor.
2. Plaats de sensor in de buurt van het apparaat. Druk RESET op de sensor.
3. Druk vervolgens tegelijkertijd op KANAAL en MEM op het apparaat om signaaluitwisseling tussen sensor en apparaat te starten.
4. Sluit het klepje van het batterijvak en draai de schroeven aan.
5. Plaats de sensor op de gewenste plek door middel van de tafelstandaard of muurbevestiging.

Voor de beste resultaten:

• Plaats de sensor niet in direct zonlicht en uit de buurt van vochtigheid.
• Plaats de sensor niet verder dan 30 m (100ft) van het apparaat (binnen).
• P laats de sensor in de richting van het apparaat, met zo min mogelijk obstructies zoals deuren, muren of meubels.
• Plaats de sensor op een plek met een goed zich op de lucht, en uit de buurt van metalen of elektronische objecten.
• Plaats de sensor tijdens de koude wintermaanden in de buurt van het apparaat, aangezien temperaturen onder het vriespunt de levensduur van de batterijen en het zendbereik kunnen beïnvloeden.

Het zendbereik kan variëren, afhankelijk van allerlei factoren. U kunt het best verschillende plekken uitproberen om de beste voor uw sensor te vinden.

Standaard Alkaline batterijen bevatten een behoorlijke hoeveelheid water. Hierdoor zullen ze bevriezen bij lage temperaturen van onder de -12°C (10°F). Niet oplaadbare Lithium batterijen bevriezen bij een veel lagere temperatuur van onder de -30°C (-22°F).

Het bereik van draadloze apparatuur kan worden beïnvloed door een aantal factoren, zoals extreem lage temperaturen. Extreme kou kan tijdelijk zorgen voor een verminderd effectief bereik tussen de sensor en het basisstation. Als het apparaat niet meer functioneert door lage temperaturen, zal een stijging van de temperatuur tot binnen de normale grenzen dit probleem verhelpen (het apparaat zal geen blijvende schade oplopen door de lagere temperatuur).

SENSOR GEGEVENS VERZENDING

Het sensorontvangst icoon in het buitensensorvak geeft de status weer.

ICOON	BES	CHRIJVING
		Het apparaat zoekt de sensor(en).
		Een kanaal is gevonden en het sensorsignaal wordt ontvangen
		De sens or wo rd t n i e t gevonden. Detecteer de sensor of vervang batterijen.

Om een sensor te zoeken:

Druk tegelijkertijd op MEM en KANAAL het houd deze gedurende 2 seconden ingedrukt.

NB Als de sensor nog steeds niet gevonden wordt, controleer dan de batterijen, obstructies en de locatie van de buitensensor. Om

KLOK

KLOK ONTVANGST

Dit product is ontworpen om de datum en tijd automatisch te synchroniseren zodra hij binnen bereik is van:

• DCF-77 verzonden vanuit Frankfurt, Duitsland voor Centraal Europa
  • MSF-60 verzonden vanuit Anthorn, Engeland.

De klok verzamelt de radiosignalen wanneer hij binnen 1500km (932 mijl) van het signaal is.

P/N:086L004344-058 REV 177/94

NB Schuif de EU / UK schakelaar naar de gewenste instelling, afhankelijk van uw locatie. Herhaal dit elke keer dat u het apparaat reset.
NB Aanvankelijk duurt de ontvangst ongeveer 2-10 minuten bij het eerste gebruik of wanneer u RESET heeft ingedrukt. Zodra de gegevens ontvangen zijn, zal het receptie-icoon stoppen met knipperen. Als het signaal zwak is, kan het tot 24 uur duren om een geldig signaal te ontvangen.

SIGNAALONTVANGST

Ontvangstindicator van kloksignaal:

STERK SIGNAAL	ZWAK SIGNAAL	GEEN SIGNAAL

Om signaalontvangst te activeren en te forceren:

Houd ▲ gedurende 2 seconden ingedrukt.

Om signaalontvangst uit te zetten:

Houd ▼ gedurende 2 seconden ingedrukt.

KLOK INSTELLEN

Als kloksignaalontvangst in geactiveerd en een signaal wordt ontvangen, hoeft u de klok niet handmatig in te stellen.

1. Druk MODE en houd deze gedurende 2 seconden ingedrukt.

2. Druk op ▲ of ▼ om de instellingen te wijzigen.

3. Druk op MODE om te bevestigen.
4. De volgorde van instellingen is: tijdzone, uren, minuten, jaar, maand, dag en taal.

NB De tijdzone kan gebruik worden om de klok tot + / - 9 uuraf te laten wijken van het ontvangen kloksignaal. Als u kloksignaalontvangst hebt uitgezet (dwz. u stelt de klok handmatig in), dan hoeft u geen tijdzone in te stellen.

NB De beschikbare talen zijn Engels (E), Duits (D), Frans (F), Italiaans (I) en Spaans (S).

Druk MODE om te kiezen tussen weergave van klok met seconden of klok met weekdag.

ALARM

Om het alarm in te stellen:

1. Druk ALARM en houd deze gedurende 2 seconden ingedrukt.
2. Druk ▲ / ▼ om uren / minuten in te stellen.
3. Druk op ALARM om te bevestigen. geeft aan dat het alarm AAN is.

Alarmen AAN / UIT zetten:

1. Druk op ALARM om de alarmtijd weer te geven.
2. Press ALARM again to turn alarm ON / OFF.

Om het alarm uit te zetten:

• Druk S NOOZE om het alarm 8 minuten uit te zetten. OF
• Druk elke knop behalve SODZE om het alarm helemaal uit te zetten, waarna het pas na 24 uur weer zal afgaan.

P/N:086L004344-058 REV 1

78/94

7

BAROMETER

Luchtdrukgegevens van de afgelopen 24 uur worden door het apparaat opgeslagen en gebruik om een weersvoorspelling te geven.

Om de meeteenheid van de barometer te wijzigen: Druk LUCHTDRUK om tussen mb en inHg te kiezen.

HOOGTE INSTELLEN

Om er zeker van te zijn dat de gegevens betrouwbaar zijn, stelt u de hoogte in waarop u zich bevindt.

1. Houd LUCHTDRUK gedurende 2 seconden ingedrukt.
2. Druk ▲ of▼ om de hoogte in te stellen op 10 m (33ft) nauwkeurig van 100m (328 ft) tot 2500 m (8202 ft).
3. Druk LUCHTDRUK om te bevestigen.

WEERSVOORSPELLING

Dit product voorspelt het weer voor de volgende 12 tot 24 uur in een straal van 30-50 km (19-31 mijl), gebaseerd op luchtdruktrendgegevens.

ICOON	BESCHRIJVING
	Helder
	Half Bewolkt
	Regenachtig

Om de temperatuureenheid in te stellen: Druk °C / °F.

Om de temperatuurgegevens van de buitensensor te bekijken: Druk KANAAL.

Om automatisch langs de sensoren te schakelen:

Druk KANAAL en houd deze gedurende 2 seconden ingedrukt

De gegevens van elke sensor worden ongeveer 3 seconden weergegeven.

Om het s ch ak el en langs de sensoren te beëindigen: Druk KANAAL of MEM.

Om te kiezen tussen huidige, minimum en maximum gegevens van de geselecteerde sensor: Druk herhaaldelijk op MEM.

Om de gegevens te wissen:

Houd MODE gedurende 2 seconden ingedrukt.

De temperatuur-, vochtigheids- en luchtdruktrendiconen zijn gebaseerd op recente sensormetingen.

STIJGEND	STABIEL	DALEND

Als de sensor op kanaal 1 tussen de 3°C tot -2°C (37°F tot 28°F) valt, zal * knipperen om u te waarschuwen dat de temperatuur het vriespunt nadert.

NB De waarschuwing zal automatisch stoppen wanneer de temperatuur weer buiten het waarschuwingsgebied komt.

t.HOOG / LAAG TEMPERATUUR- / VOCHTIGHEIDSALARMEN

Temperatuur- en vochtigheidswaarschuwingen kunt u laten afgaan als de sensor op kanaal 1 boven of onder een temperatuur/vochtigheid van uw keuze komt.

Alarmen AAN / UIT zetten:

1. Houd TEMP / VOCHTIGHEID HOOG / LAAG ingedrukt.
2. Gebruik ▲ en ▼om hoog / laag temperatuur-/ vochtigheidsalarm te selecteren. Druk TEMP / VOCHTIGHEID HOOG / LAAG ▶ om te bevestigen.
3. Druk ▲ / ▼ om het alarm AANUIT te zetten, en druk TEMP / VOCHTIGHEID HOOG / LAAG ▶ om te bevestigen.
4. Als het alarm geactiveerd is, gebruikt u ▲ en ▼ om temperatuur / vochtigheid te selecteren.
5. Druk TEMP / VOCHTIGHEID HOOG / LAAG om te bevestigen.

Om het hoog / laag alarm uit te zetten:

Druk een willekeurige knop. De alarmen resetten zichzelf en zullen weer afgaan zodra de hoge / lage temperatuur wederom wordt gemeten.

HITTE-INDEX:

De hitte-index combineert temperatuur- en vochtigheidsgegevens om de gevoelstemperatuur te beschrijven.

WAAR-HITTE-INDSCHUWING	DEX: BETEKENIS
Extreem gevaar	54,5°C /(130)	Groot ge vaar van uitdroging / zonnesteek
Gevaar	40,5 – 54°C (105°F – 129°F)	Uitputting door hitte waarschijnlijk
Goed opletten	32,2 – 40°C (90 – 104°F)	Mogelijke uitdroging door hitte
Let op	26,6 – 31,7°C (80 – 89°F)	Mogelijke uitputting door hitte

• Om de hitte-index weer te geven, drukt u HITTEINDEX.
• Om te kiezen tussen huidige / maximum / minimum gegevens, drukt u HITTE-INDEX, en vervolgens KANAAL om kanaal 1-3 of binnen te kiezen, gevolgd door MEM.
• Om te kiezen tussen weergave van temperatuur / vochtigheid of hitte-index, houdt u HITTE-INDEX gedurende 2 seconden ingedrukt. Druk nogmaals HITTE-INDEX om deze functie uit te schakelen.

P/N:086L004344-058 REV 1 80/94

NB Als de hitte-index onder de 80°F / 26°C is, of het gewenste kanaal niet werkt, geeft de hitte-index NA weer.

COMFORTZONE

De Comfortzone geeft aan hoe comfortabel het klimaat is, gebaseerd op de huidige temperatuur- en vochtigheidsmetingen.

ICOON	TEMPERA TUUR	VOCHTIGHEID
	>70%
	(5°C) (7°F)	40 – 70%
	Elke <40%

MAANSTAND

• Wanneer de kalender is ingesteld, drukt u ▲ of ▼ om de maanstand van de volgende / vorige dag te bekijken.
• Houd ▲ of ▼ ingedrukt om door de jaren te zoeken (2001 tot 2099).

Niewe Maan
	Wassende Halve Maan
	Eerste Kwartier
	Wassende Volle Maan
Volle Maan
	Afnemende Volle Maan
	Laatste Kwartier
Afnemende Halve Maan

RESET

Druk RESET om alle instellingen terug te zetten op de standaard instellingen

WAARSCHUWINGEN

Dit product is ontworpen om u vele jaren plezier te geven, mits goed behandeld. Hier volgen een aantal onderhoudstips:

• Stel het apparaat niet bloot aan extreme klappen, schokken, stof, temperatuur of vochtigheid. Dit kan leiden tot fouten, verkorting van de levensduur, schade aan de batterijen en vervormde onderdelen.
• Dompel het product nooit onder in water. Als u water over het apparaat morst, droog het dan onmiddellijk af met een zachte stofvrije doek.
• Reinig het apparaat niet met krassende of bijtende materialen. Dit kan de plastic onderdelen en de elektronische circuits van het apparaat beschadigen.
• Laat de interne componenten met rust. Doet u dit niet dan zal de garantie vervallen en kan onnodige schade ontstaan. Het apparaat bevat geen door de gebruiker te repareren onderdelen.
• Gebruik alleen nieuwe batterijen zoals aangegeven in deze handleiding. Gebruik nooit oude en nieuwe batterijen door elkaar, want oude batterijen kunnen dan lekken.
• W egens drukbeperkingen kan het in deze handleiding weergegeven scherm afwijken van het daadwerkelijke scherm.
• De inhoud van deze handleiding mag niet worden vermenigvuldigd zonder toestemming van de fabrikant.

P/N:086L004344-058 REV 1

81/94

- Gooi dit product niet weg bij het huishoudelijk afval, maar lever het in bij een KCA depot.

NB De technische specificaties van dit product en de inhoud van de handleiding zijn zonder voorafgaande waarschuwing aan veranderingen onderhevig.

SPECIFICATIES

TYPE BESCHRIJVING
HET APPARAAT
L x B x H 117 x 80 x 1(4,78 x 3,27 x 6,96in)	71mm
Gewicht 241g (8,5 oz)	zonder batterij
Temperatuureenheid	°C / °F
Temperatuurbereik -5	°C tot 50°C (23°F tot 122°F)
Resolutie 0,1°C (0,2°F)
Klokfrequentie: DCF-77 (EU) / MSF-60 (UK)
Synchronisatie	Auto of uitgeschakeld
Signaalfrequentie	433MHz
Klok	Auto of handmatig (uitgeschakeld)
Vochtigheidsbereik	25% - 95 %
Resolutie vochtigheid	1%
Geheugen vochtigheid en temper	Min / Max relatieve ratuur
Alarmduur	2 minuten
Snooze	8 minuten
Klokweergave UU:MM:Dag van de Week	UU:MM:SSWeek
Uurformaat	12 / 24-uurs formaat
Kalender MM / DD OF	DD / MMBeschikbare talen:E, D, F, I, EN S

Stroom 3 x UM-3 (AA) 1,5V batterijen

AFSTANDSAPPARAAT

L x B x H 92 x 60 x 20mm
(3,6 x 2,4 x 0,8in)
Gewicht 62g (2,22oz)
Zendbereik 30m (100ft) in open ruimte
Temperatuurbereik -30°C tot 60°C(-22°F tot 140°F)
Stroom 2 x UM-4(AAA )1,5V batterijen

NB Wij raden u aan alkalinebatterijen te gebruiken in dit product voor langdurig gebruik en lithium batterijen bij temperaturen onder het vriespunt.

OVER OREGON SCIENTIFIC

Bezoek onze website (www.oregonscientific.com) om meer te weten over uw nieuwe product en andere Oregon Scientific producten zoals digitale fototoestellen, gezondheids- en fitnessuitrusting en weerstations. Op deze website vindt u tevens de informatie over onze klantendienst, voor het geval u ons wenst te contacteren.

EU CONFORMITEITS VERKLARING

Bij deze verklaart Oregon Scientific dat deze Draadloos Weerstation met Temperatuur- / Vochtigheidsweergave en Zelfregulerende RF klok (BAR688HG) voldoet aan de essentiële eisen en aan de overige relevante bepalingen van Richtlijn 1999/5/EC. Een kopie van de getekende en gedateerde Conformiteits verklaring is op verzoek beschikbaar via onze Oregon Scientific klanten service.

P/N:086L004344-058 REV 1 82/94

LANDEN DIE ZIJN ONDERWORPEN AAN RTT&E

Alle EU landen, Zwitserland CH

en Noorwegen N
