BRUKSANVISNING CDC585 YAMAHA

• Diese Ausgangsleistung entspricht dem gemessenen Wert in einer Entfernung von etwa 200 mm von der Oberfläche des Objektivs im optischen Abtastblock. Allgemein Spannungsversorgung USA- und Kanda-Modell ............................ 120 V, 60 Hz Australien-Modell ....................................... 240 V, 50 Hz Europa- und Großbritannien-Modell ........... 230 V, 50 Hz Allgemeines Modell .......... 110/120/220/240 V, 50/60 Hz Leistungsaufnahme ....................................................... 12 W Abmessungen (B x H x T) .................... 435 x 116 x 404 mm Gewicht...................................................................... 5,85 kg Zubehörteile.......................................................Cinch-Kabel Fernbedienung Baatterien (Mignon, R6, UM-3) (2) Änderungen vorbehaltenOBSERVERA Getting Started OBSERVERA: LÄS DESSA ANVISNINGAR INNAN APPARATEN BÖRJAR ANVÄNDAS. 1 Läs igenom dessa anvisningar noggrant för att garantera att apparaten ska fungera på bästa sätt. Förvara sedan bruksanvisningen på något säkert ställe för framtida referens. 2 Installera denna apparat på ett svalt, torrt och rent ställe med ordentlig ventilation och med minst 5 cm utrymme ovanför, bakom och på båda sidorna om apparaten. Ställ apparaten på en plats där den inte utsätts för direkt solljus, hög värme, vibrationer, damm, fukt och/eller kyla. 3 Ställ denna apparat på avstånd från andra elektriska apparater, motorer och transformatorer för att undvika brum. Ställ inte apparaten på platser där den riskerar att utsättas för regn eller att någon annan form av vätska, eftersom det medför risk för brand eller elstötar. 4 Undvik kraftiga temperaturväxlingar eller alltför kraftig användning av luftfuktare i det rum där apparaten står, för att undvika att det bildas kondens inuti apparaten, vilket i sin tur kan leda till elstötar, brand, skador på apparaten och/eller personskador. 5 Täck inte över apparaten med en tidning, duk, gardin e.d. för att inte blockera värmeutstrålningen. Om temperaturen stiger inuti apparaten finns det risk för brand, skador på apparaten och/eller personskador. 6 Installera inte apparaten på en plats där det finns risk att det kommer in främmande föremål eller vätska i den. Det kan leda till brand, skador på apparaten och/eller personskador. Ställ aldrig följande sorters föremål ovanpå denna apparat:

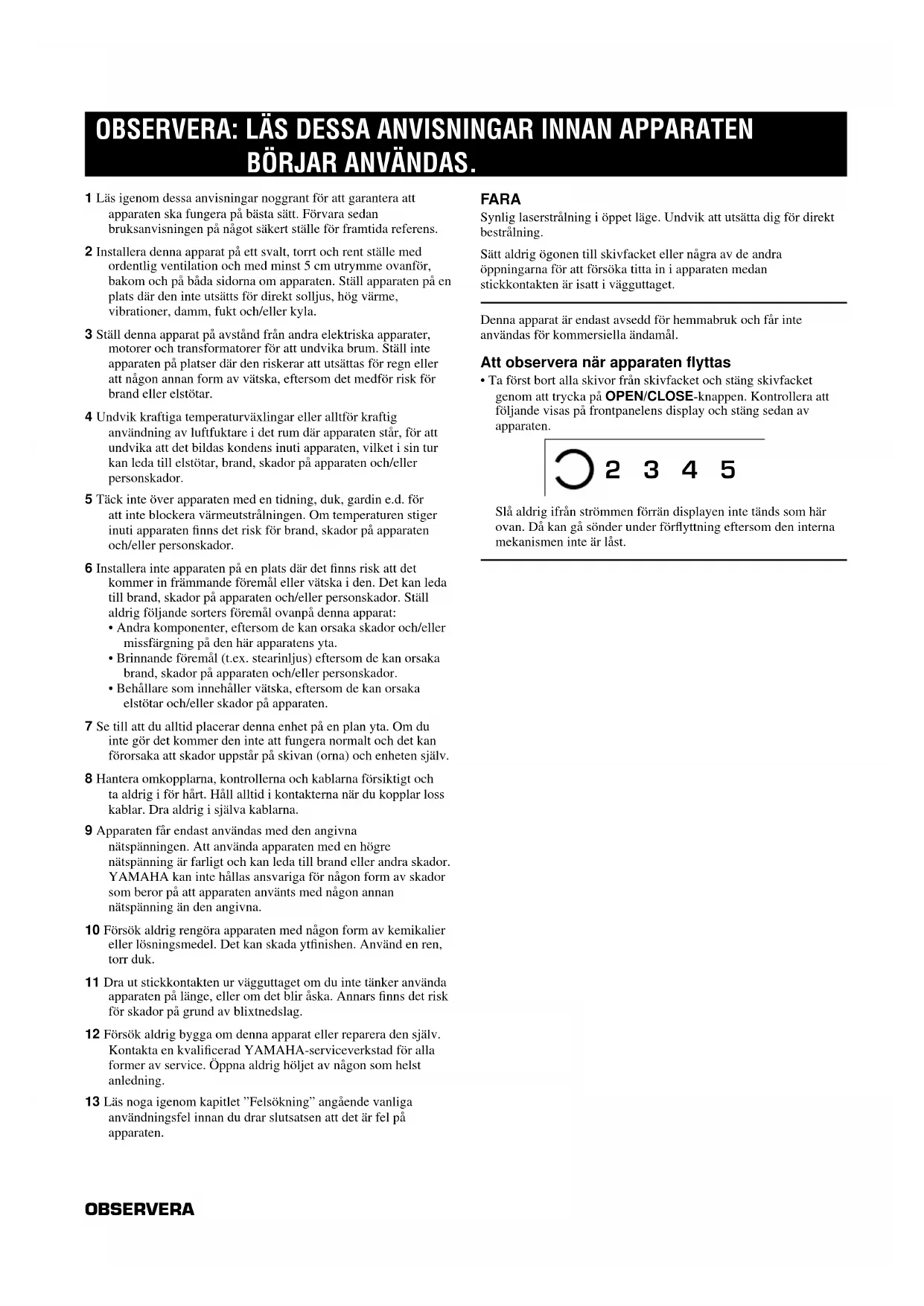

• Andra komponenter, eftersom de kan orsaka skador och/eller missfärgning på den här apparatens yta.

• Brinnande föremål (t.ex. stearinljus) eftersom de kan orsaka brand, skador på apparaten och/eller personskador.

• Behållare som innehåller vätska, eftersom de kan orsaka elstötar och/eller skador på apparaten. 7 Se till att du alltid placerar denna enhet på en plan yta. Om du inte gör det kommer den inte att fungera normalt och det kan förorsaka att skador uppstår på skivan (orna) och enheten själv. 8 Hantera omkopplarna, kontrollerna och kablarna försiktigt och ta aldrig i för hårt. Håll alltid i kontakterna när du kopplar loss kablar. Dra aldrig i själva kablarna. 9 Apparaten får endast användas med den angivna nätspänningen. Att använda apparaten med en högre nätspänning är farligt och kan leda till brand eller andra skador. YAMAHA kan inte hållas ansvariga för någon form av skador som beror på att apparaten använts med någon annan nätspänning än den angivna. 10 Försök aldrig rengöra apparaten med någon form av kemikalier eller lösningsmedel. Det kan skada ytfinishen. Använd en ren, torr duk. 11 Dra ut stickkontakten ur vägguttaget om du inte tänker använda apparaten på länge, eller om det blir åska. Annars finns det risk för skador på grund av blixtnedslag. 12 Försök aldrig bygga om denna apparat eller reparera den själv. Kontakta en kvalificerad YAMAHA-serviceverkstad för alla former av service. Öppna aldrig höljet av någon som helst anledning. 13 Läs noga igenom kapitlet ”Felsökning” angående vanliga användningsfel innan du drar slutsatsen att det är fel på apparaten. FARA Synlig laserstrålning i öppet läge. Undvik att utsätta dig för direkt bestrålning. Sätt aldrig ögonen till skivfacket eller några av de andra öppningarna för att försöka titta in i apparaten medan stickkontakten är isatt i vägguttaget. Denna apparat är endast avsedd för hemmabruk och får inte användas för kommersiella ändamål. Att observera när apparaten flyttas

• Ta först bort alla skivor från skivfacket och stäng skivfacket genom att trycka på OPEN/CLOSE-knappen. Kontrollera att följande visas på frontpanelens display och stäng sedan av apparaten. Slå aldrig ifrån strömmen förrän displayen inte tänds som här ovan. Då kan gå sönder under förflyttning eftersom den interna mekanismen inte är låst. 2345V-1 Svenska ATT KOMMA IGÅNG AVSPELNING AV CD SKIVOR INSPELNINGSFUNKTIONER YTTERLIGARE INFORMATION

SVENSKA Egenskaper ● 5-skivors karusellväxlare ● Fullkomlig öppning för byte av alla 5 skivorna samtidigt ● PLAYXCHANGE : Byte av skiva möjlig under avspelning av annan skiva ● Upprepning, slumpmässig och programavspelning ● Kan styras med fjärrkontroll Introduktion Tack för ditt inköp av denna YAMAHA produkt. Vi hoppas att den kommer att ge dig många år av problemfri underhållning. För optimal funktion ska du noggrant gå igenom denna handbok. Den kommer att visa dig hur du ska använda din nya YAMAHA produkt. Innehåll

• Denna CD spelare är tillverkad för avspelning endast av CD skivor med märkningen och . Försök aldrig ladda skiva med annan märkning i enheten. Den kan också avspela 8 cm (3 inch) CD skivor.

• CD skivor slits inte under avspelning, men skador på dess yta kan uppstå när skivan hanteras som kan påverka avspelningen negativt.

• Använd aldrig rengöringsskivor eller skeva skivor. Alla sådana kan förorsaka skada på denna enhet. För att förhindra att denna enhet drabbas av felfunktion

• Använd aldrig CD skivor som inte har standardutformning (hjärtformade el.dyl.) som finns på marknaden då dessa kan skada denna enhet.

• Använd aldrig CD skivor med tejp, sigill eller klistermärken på då detta kan skada denna enhet.

• CD skivor påverkas inte av mindre dammpartiklar eller fingeravtryck på avspelningsytan, men de bör ändå hållas rena. Torka av med en ren, torr trasa. Torka inte i en cirkelrörelse utan rakt ut från skivans mittpunkt.

• Försök aldrig rengöra skivans yta med skivrengörare, skivspray, anti-stat spray eller vätska samt någon annan kemiskt baserad rengöringsvätska eftersom dylika ämnen kan göra obotlig skada på skivans yta.

• Utsätt heller inte skivor för direkt solljus, höga temperaturer eller hög luftfuktighet under långa perioder eftersom detta kan göra skivan skev eller på annat sätt skada den. FÖRSIKTIGHETSMÅTT VID HANTERING AV CD SKIVOR NEJ!V-3 ATT KOMMA IGÅNG Svenska FÖRBEREDELSER Medföljande tillbehör Fjärrkontroll ■ Att ladda batterierna ■ Byte av batterier Om du märker att du måste gå närmare huvudenheten för att fjärrkontrollen ska kunna användas har batterierna i den börjat ta slut. Byt ut bägge batterier med nya. Notera• Använd endast batterier av storlek AA, UM-3, R6 vid byte.• Se till att polerna ligger rätt. (Se markeringen i batterifacket.)• Ta ut batterierna om fjärrkontrollen inte ska användas på ett tag.

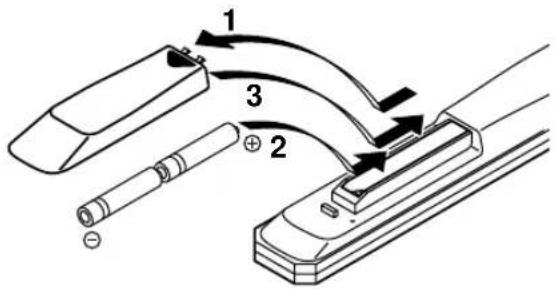

• Om batterierna läcker ska du omedelbart kasta bort dem.Undvik att vidröra den läckande batterivätskan och låt deninte komma i närheten av kläder etc. Rengör batterifacketordentligt innan du lägger i ett nytt par batterier. ■ Fjärrkontrollens omfång Notera• Det bör inte stå några större objekt mellan fjärrkontrollen ochhuvudenheten.• Om direkt starkt lampljus (särskilt lysrörslampa etc.) kanskesensorn inte fungerar som den ska. Flytta på huvudenheten såatt direkt ljus inte faller på sensorn.

OPEN/ CLOSE TEXT/ TIME Fjärrkontroll Batterier (storlek AA, UM-3, R6) (2)RCA stiftkabelV-4 FÖRBEREDELSER Anslutningar Koppla aldrig in denna eller andra enheter innan alla anslutningarna är klara.

• Innan du gör några anslutningar ska du tillse att förstärkare och alla andra enheter står på OFF.

• Anslutningarna ska göras till korrekt uttag på förstärkare och andra komponenter.

• Om placeringen av denna enhet förorsakar störningar i andra enheter (som tex. en radiomottagare) öka avståndet mellan denna enhet och den andra komponenten. Välj ett av sätten som beskrivs nedan för anslutning av denna enhet till din förstärkare. När LINE OUT (analog) uttagen på denna enhet används (1)

• Se till att vänster (L) och höger (R) LINE OUT uttagen är anslutna till motsvarande (vänster och höger) uttag på förstärkaren eller andra komponenter.

• Anslut LINE OUT uttagen till CD (eller AUX) uttagen på förstärkaren. För detaljer om dessa anslutningar, se handboken som medföljer förstärkaren som används.

• LINE OUT uttagen på denna enhet har numrerats !. Vid anslutning av denna enhet till YAMAHA förstärkare eller mottagare vars uttag på bakpanelen har numrerats som !, @, # osv. anslut LINE OUT uttagen på denna enhet till de uttag som bär nummer ! på bakpanelen på förstärkaren eller mottagaren. När DIGITAL AUDIO OUT (OPTICAL) uttaget på denna enhet används (2)

• Innan du använder detta uttag ska du avlägsna skyddet som sitter på det.

• Anslut uttaget till det optiska uttaget på en förstärkare med en i handel tillgänglig optisk fiberkabel.

• Se till att du använder en optisk fiberkabel av bästa kvalitet. Andra kablar kanske inte fungerar som de ska.

• Se till att du sätter på skyddet igen om du inte ska använda uttaget på ett tag så att det skyddas från damm.

• Endast CDC-685 Ställ in nivån på signalutgången till förstärkare på max. med OUTPUT LEVEL –/+ knapparna. R L

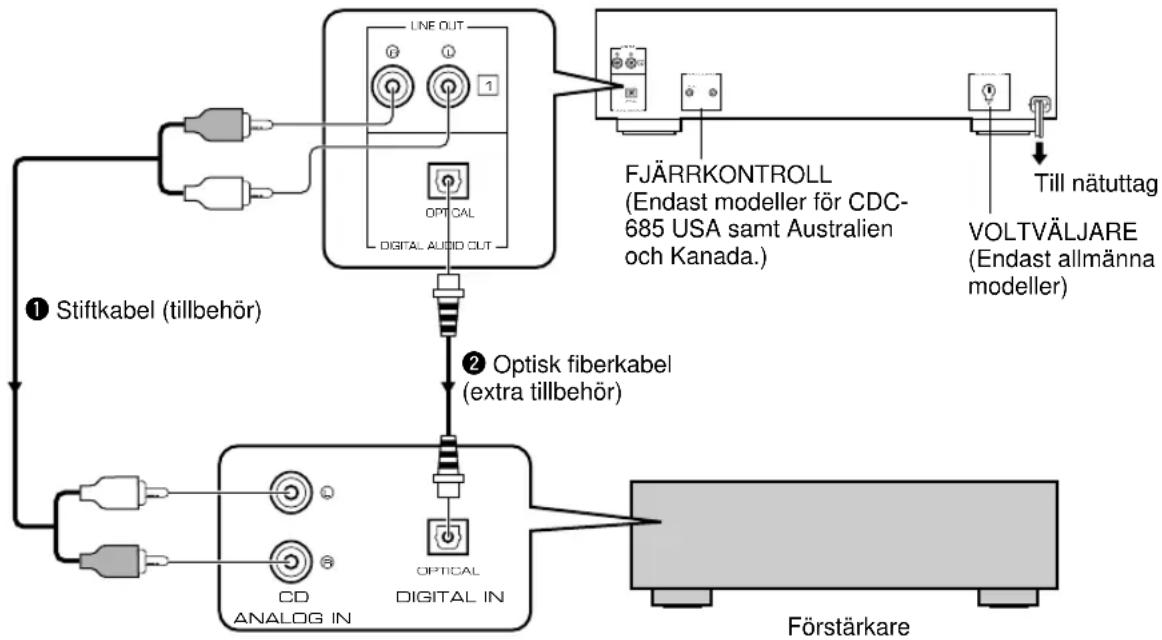

OPTICAL Till nätuttag VOLTVÄLJARE (Endast allmänna modeller) FJÄRRKONTROLL (Endast modeller för CDC- 685 USA samt Australien och Kanada.) 2 Optisk fiberkabel (extra tillbehör) 1 Stiftkabel (tillbehör) FörstärkareV-5 ATT KOMMA IGÅNG Svenska

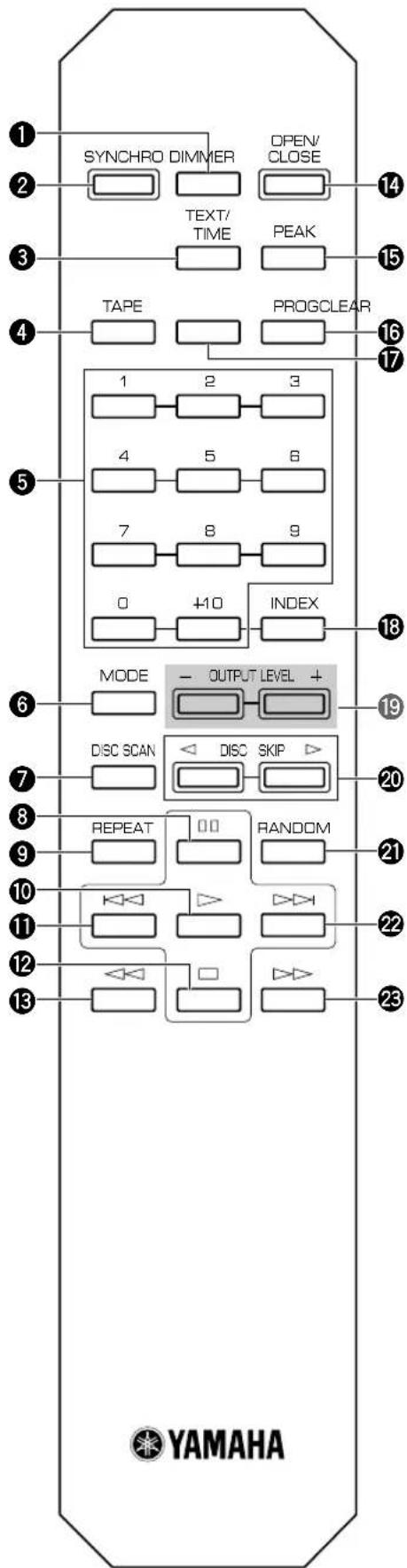

Fjärrkontroll Delar som är skuggade finns endast på CDC-685 . SYNCHRO DIMMER PEAK PROGCLEAR TAPE RANDOMREPEAT

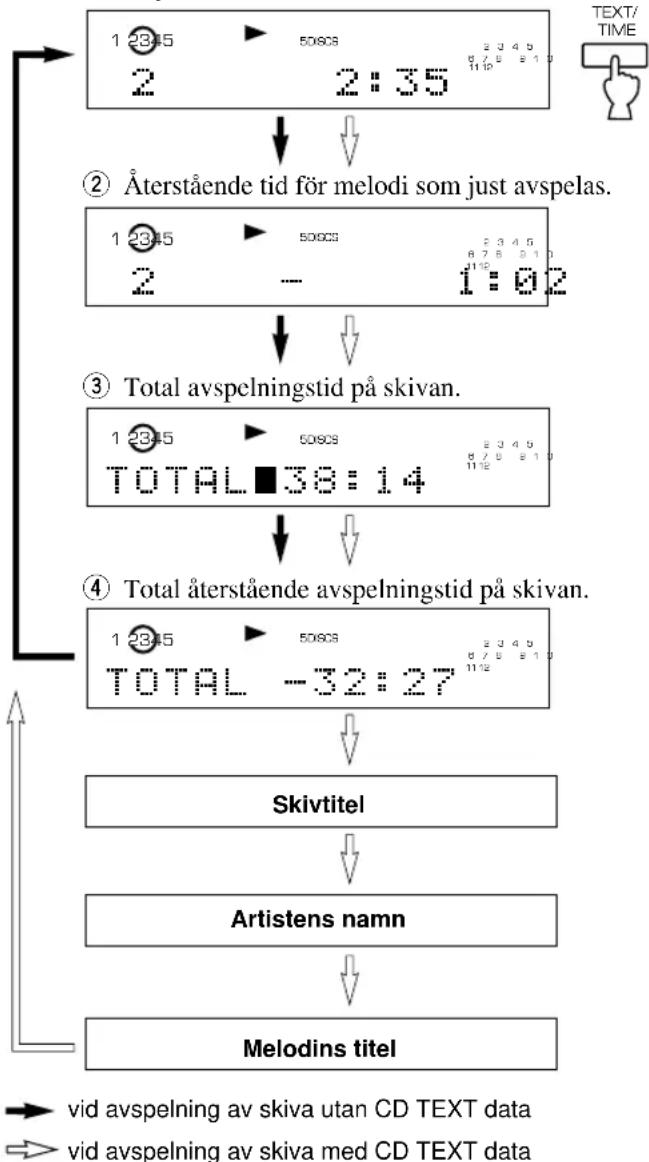

• Återstående tid 2 kommer inte att visas under avspelning avlåt 21 eller högre.• Skivans titel, artistens namn och melodititel kanske inte visasäven under avspelning av skiva med CD TEXT data. I dessafall kommer “NO ENTRY” att visas i teckenrutan.vid avspelning av skiva utan CD TEXT data 2 Återstående tid för melodi som just avspelas. 3 Total avspelningstid på skivan. 4 Total återstående avspelningstid på skivan. Teckenrutan som sitter mitt på denna enhet visar informa- tion om skivorna. Efter att ha stängt skivbrickan genom att trycka på OPEN/ CLOSE knappen eller välja en skiva med DISC SKIP knapparna med enheten stoppad så visas i teckenrutan det totala antalet melodier och total inspelad tid på den valda skivan under ett par sekunder. ■ Information under avspelning av skiva 1 Visar skivbrickenummer för den valda skivan. 2 En siffra som motsvarar det antal skivbrickor med skivor i tänds efter att skivor valts. 3 Visar det valda melodinumret. 4 Visar tid. (Se “Val av tidsvisning och textdata” till höger.) 5 Visar antalet melodier (upp till 20) på den valda skivan. Efter att en melodi avspelats kommer dess nummer att försvinna så att antalet återstående melodier (och deras nummer) lätt kan kontrolleras. 6 Endast CDC-685 Visar nivån på signalutgången till förstärkaren eller hörlurarna som ställts in med OUTPUT LEVEL –/+ knapparna. ■ Att ändra ljusstyrkan i teckenrutan Om så önskas kan du ändra på ljusstyrkan i teckenrutan i tre steg med hjälpa av DIMMER knappen. ■ Val av tidsvisning och textdata Du kan välja en av fyra olika sorters visningar genom att trycka på TEXT/TIME valknappen. Eftersom denna enhet är CD TEXT kompatibel kan skivans titel, artistens namn och melodins titel också visas förutom tidsvisningen under avspelning av CD skiva med CD TEXT data. För varje gång som du trycker på TEXT/TIME valknappen kommer visningen att ändras enligt följande. 12 53:38

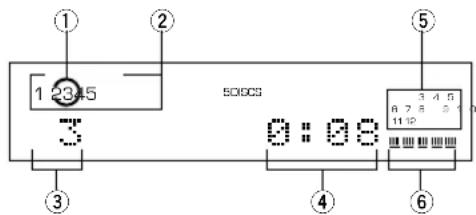

DIMMER SkivtitelArtistens namnMelodins titelvid avspelning av skiva med CD TEXT data TEXT/ TIMEV-8Playing CDs

GRUNDLÄGGANDE HANTERING

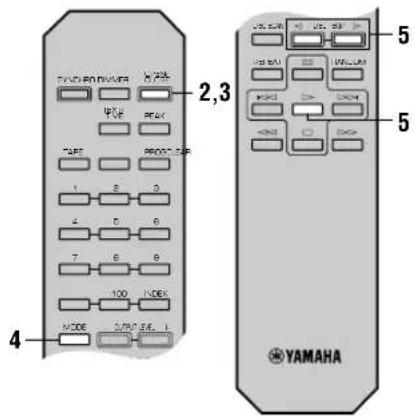

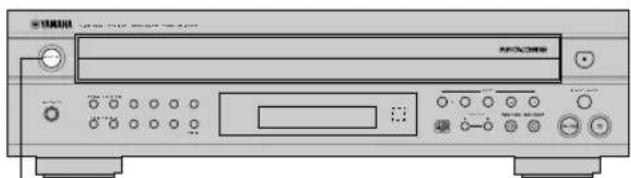

Denna handbok beskriver hur du styr denna enhet med fjärrkontrollen. För styrning av enheten från frampanelen ska du använda motsvarande knappar på den. Laddning och avspelning av skivor 1 Slå på strömmen. 2 Öppna skivbrickan och ladda skivor. Använd markeringen i skivbrickan som guide så att skivorna laddas på rätt sätt. För att spela av en 8 cm (3 inch) CD skiva Placera den i det inre försänkta området i skivbrickan. Lägg aldrig en normal (12 cm/5 inch) CD skiva ovanpå en 8 cm CD skiva. 3 Stäng skivbrickan.

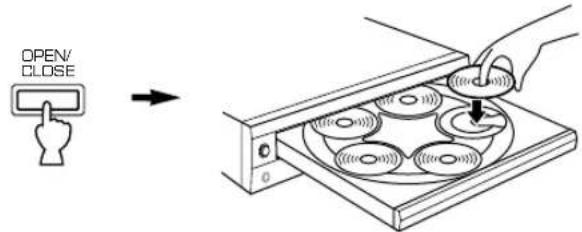

• Du kan också stänga skivbrickan genom att trycka på w/d knappen på frampanelen, en DISC valknapp på frampanelen, en sifferknapp eller RANDOM knappen, samt genom att trycka mjukt på skivbrickans framsida. Om skivbrickan stängs på något av dessa vis kommer avspelningen att startas automatiskt, men det totala antalet melodier och den totala inspelningstiden för den först valda skivan kommer inte att visas automatiskt i teckenrutan. 4 Välj önskad avspelningsfunktion (1DISC eller 5DISCS) och bekräfta den med hjälp av visningen i teckenrutan. 1DISC läge: Enheten avspelar endast den valda skivan. 5DISCS läge: Enheten kommer att spela av alla skivorna i turordning. 5 Starta avspelning från första melodi på skiva 1.

• Om det är nödvändigt ska du välja skiva med DISC SKIP knapparna eller DISC valknappen på frampanelen.

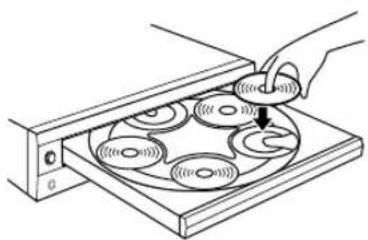

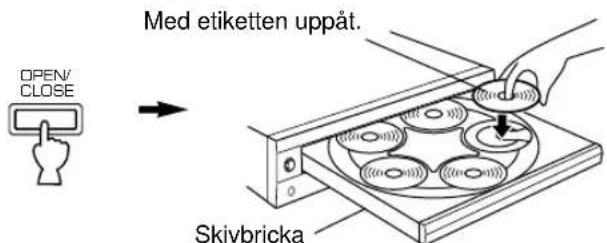

Med etiketten uppåt.SkivbrickaPå frampanelenellerVisar vald avspelningsfunktion. OPEN/ CLOSE Avspelningen startarautomatiskt.V-9 Svenska AVSPELNING AV CD SKIVOR

GRUNDLÄGGANDE HANTERING

■ Att stoppa avspelningen tillfälligt För att återuppta avspelningen ska du trycka på d (eller w) knappen igen.

• w/d knappen på frampanelen kan också användas för att tillfälligt stoppa och återuppta avspelningen igen. ■ Att stoppa avspelningen helt ■ Att stänga av strömmen Tryck på POWER knappen igen. PLAYXCHANGE Under avspelning kan du öppna skivbrickan genom att trycka på PLAYXCHANGE knappen på frampanelen utan att avbryta avspelningen. Men i dessa fall har intryckning av DISC SKIP knappen ingen effekt. Du kan ladda och byta ut skivor när skivbrickan är öppen, men du ska aldrig ladda skiva i det fack som är dolt inne i enheten. Om du gör det kan det förorsaka skada på skivan eller enheten eftersom skivbrickan redan har skiva laddad som avspelas. Avsökning av skivor ■ Denna metod är bekväm för att söka efter önskad skiva (eller kontrollera skivorna i enheten) När DISC SCAN knappen trycks in i stoppläge kommer denna enhet att spela av en del av varje enskild skiva under 8 sekunder. Om under avspelning du finner den önskade skivan ska du trycka på DISC SCAN knappen igen eller w knappen för att lämna denna funktion. Enheten kommer då att återgå till normal avspelning. Notera
• Under avspelning blinkar skivbrickans nummer i teckenrutan.Varje gång som en skiva är slut kommer motsvarandebricknummer att ändras från blinkande till lysande med fastsken.• Om skivan som avspelas har långa blanka partier mellanlåtarna kommer du inte att höra något under skivavsökning.ellerPå frampanelenellerPå frampanelenPOWERDISC SCANPå frampanelenV-10GRUNDLÄGGANDE HANTERING Att hoppa över melodier ■ Att spela av från början av melodin efter den som just avspelas. ■ Att spela av från början av den melodi som just avspelas. ■ Att spela av från början av melodin före den som just avspelas.

• Dessa manövrer kan också utföras medan enheten står i stopp eller pausläge.

• När du använder t eller y knappen på fjärrkontrollen:

• Om knappen trycks in och hålls intryckt kommer melodinummer att ändras kontinuerligt mot högre nummer (eller lägre nummer).

• När du använder t/e eller r/y knappen på frampanelen:

• Se till att du inte trycker in och håller knappen intryckt då detta kommer att innebära att melodin avspelas framåt (eller bakåt) snabbt. ■ DIREKTAVSPELNING Välj önskad melodi med sifferknapparna. Exempel : Att välja melodi 25 Tryck på 0 två gånger och sedan omedelbart en gång på

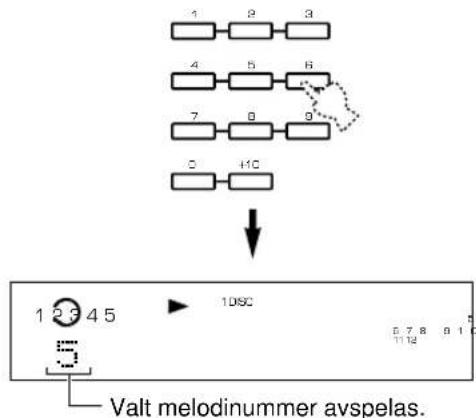

• Om melodinummer högre än det antal som finns på skivan matas in kommer den sista melodin att avspelas. Avsökning ■ Att gå framåt snabbt ■ Att gå bakåt snabbt

• Ljudet kan höras (om än en aning förvridet) under manuell avsökning framåt eller bakåt. Detta är bekvämt för att hitta en precis punkt varifrån du önskar lyssna i en melodi eller för att snabbt gå igenom innehållet på skivan.

• Manuell avsökning kan också genomföras i pausläge. I dessa fall kommer dock inget ljud att höras.

• När du använder t/e eller r/y knappen på frampanelen:

• Se till att du inte släpper upp knappen efter att den tryckts in för då kommer avspelningen att starta från början av nästa eller innevarande melodi. CD TEXT Denna enhet är CD TEXT kompatibel. CD TEXT skivor har information såsom skivans titel, artistens namn och melodins titel. Om den valda skivan innehåller CD TEXT data kommer denna enhet att avläsa skivans titel, artistens namn och melodins titel från den. Du kan välja visning av CD TEXT data (se “Val av tidsvisning och textdata” på sidan 7). (Två gånger) 1 2 3 4 5SEARCH1DISC5DISCSTITLEREP RNDM SAVE BEST EDIT FILES F PROG CD- TEXTARTIST TRACK123 4 5678 91011 12 13 14 1516 17 18 19Valt melodinummer avspelas.(Tryck och håll intryckt.)(Tryck och håll intryckt.)

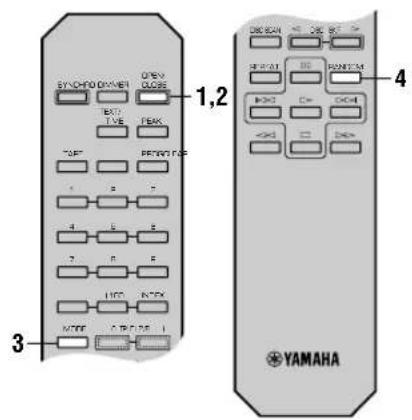

100V-11 Svenska AVSPELNING AV CD SKIVOR DIVERSE FUNKTIONER Slumpmässig avspelning Du kan avspela melodier på en eller flera skivor i slumpmässig sekvens. Enheten kommer automatiskt att blanda melodier från alla skivor eller vald skiva på skivbrickan. 1 Ladda en eller flera skivor. 2 Stäng skivbrickan. 3 Välj önskad avspelningsfunktion (1DISC eller 5DISCS).

• Om du väljer 1DISC funktion välj nästa önskad skiva med DISC SKIP knappen på fjärrkontrollen eller en DISC valknapp på frampanelen. 4 Tryck på RANDOM knappen. RNDM tänds i teckenrutan. ■ Att lämna slumpmässig sekvensavspelning Tryck på a knappen eller RANDOM knappen ännu en gång eller öppna skivbrickan genom att trycka på OPEN/ CLOSE knappen. RNDM kommer att försvinna ur teckenrutan. Notera
• Denna funktion kommer inte att fungera underprogrammering eller under programmerad avspelning.• Om y knappen trycks in under slumpmässigsekvensavspelning kommer nästa slumpmässigtprogrammerade melodi att avspelas. Om t knappen trycksin kommer avspelningen att återgå till början av den melodisom just avspelas.• Denna indikation visas medan enheten blandar melodierna.• Total återstående tid på skivan kommer inte att visas underslumpmässig sekvensavspelning.

RANDOMREPEATDISC SKIPDISC SCAN

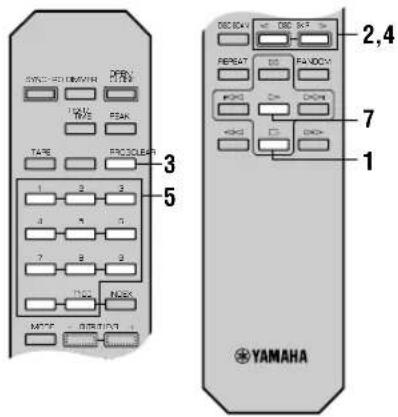

Programavspelning Du kan njuta av dina favoritlåtar valda från en eller flera skivor i önskad ordning genom att programmera in dem. 1 Stoppa enheten. 2 Om du vill välja låtar från en skiva (eller skivor) andra än den som ligger på skivbricka 1, låt denna enhet visa total inspelningstid för de enskilda skivorna som ska användas med hjälp av DISC SKIP knapparna i tur och ordning.

• Om du inte gör detta kommer den totala avspelningstiden för de programmerade melodierna inte att visas. 3 Tryck på PROG knappen för att starta inprogrammeringen. 4 Om det är nödvändigt, välj en annan skiva. 5 Programmera önskad melodi genom att trycka på motsvarande sifferknapp. 6 Upprepa steg 4 och 5 för att programmera flera låtar. Du kan också välja samma låt igen. 7 När programmeringen är klar, starta avspelningen.

100V-13 Svenska AVSPELNING AV CD SKIVOR DIVERSE FUNKTIONER ■ Visning av information under programmering 1 Visar programnummer för melodi som ska programmeras härnäst. 2 Visar vald skiva och melodinummer. 3 Visar total avspelningstid för de melodier som för ögonblicket är programmerade. 4 Visar totalt antal programmerade melodier på valda skivor.

• Om STEP 1 inte visas i teckenrutan efter att PROG knappen tryckts in, tryck på TEXT/TIME knappen för visningsval.

• Om den totala tiden överstiger 99 minuter och 59 sekunder kommer tiden inte att visas. Notera
• Du kan programmera upp till 40 melodier vid ett tillfälle.• Du kan programmera hela skivan genom att trycka på 0istället för ett melodinummer. Då tänds ALL i teckenrutan.• Det totala antalet programmerade melodier kommer inte attvisas om ett melodinummer högre än 20 programmeras in.• Om du under programmering trycker på TEXT/TIMEknappen för visningsval kan du ändra visningen frånprogramnummer till visning av total avspelningstid förprogrammerade melodier eller ingen visning alls. För attåtergå till föregående visning, tryck åter på TEXT/TIMEknappen för visningsval.
• t och y knapparna kan användas under avspelning, men endast inom de programmerade melodiernas omfång.• Om du trycker på en sifferknapp så stoppas den innevarandeprogrammeringen och enheten hoppar till början på denmelodi vars nummer matats in. När denna melodi avspelatskommer den tidigare avbrutna programmeringsavspelningenatt återupptas.• e och r knapparna kan användas under avspelning för attsöka efter alla melodier inklusive de programmerademelodierna. ■ Att stoppa programmerad avspelning Tryck på a knappen och det först programmerade melodinumret kommer att visas. För att återuppta avspelningen ska du trycka på w knappen. Avspelningen kommer att startas från början av den programmerade ordningen. ■ Att radera en programmerad sekvens Det finns flera metoder, se nedan.

• Slå av strömmen. ■ Att kontrollera programmerade data 1 Under programmerad avspelning, tryck på a knappen. 2 Tryck på PROG knappen. 3 För varje gång som du trycker på y knappen kan melodinummer och deras ordning kontrolleras i tur och ordning. Visningen av melodinummer kan återställas (turordning baklänges) genom att du trycker på t knappen. ■ Att korrigera programmerade data 1 Följ proceduren som beskrivs under “Att kontrollera programmerade data”. 2 Visning av melodinummer kan korrigeras genom att trycka på t eller y knapparna. 3 Tryck på sifferknapparna för att välja en melodi som ska ersätta den visade. Den tidigare programmerad låten kommer att raderas ur minnet och den nya ersätta den. 4 Efter att korrigering avslutats, tryck åter på PROG knappen eller w knappen. -- STEP 1 1 2 3 4 5SEARCH1DISC5DISCSTITLEREP RNDM SAVE BEST EDIT FILESFPROG CD- TEXTARTIST TRACK1234567891011 12 13 14 1516 17 18 19 20

Repeteringsavspelning Du kan spela av vilken önskad melodi eller skiva (eller skivor) upprepade gånger genom att trycka på REPEAT knappen. Funktioner för repeteringsavspelning kommer att ändras varje gång du trycker på REPEAT knappen. ■ ENKEL REPETERINGSAVSPELNING En melodi avspelas upprepade gånger.

• Denna funktion finns också tillgänglig med programmerad och slumpmässig avspelning. (Om repeteringsavspelningen slås av kommer programmerad eller slumpmässig avspelning att återupptas. ■ HEL REPETERINGSAVSPELNING I avspelningsläget 1DISC kommer en skiva att avspelas upprepade gånger. I avspelningsläget 5DISCS kommer alla skivorna på skivbrickan att avspelas upprepade gånger.

• Under programmerad avspelning kommer alla programmerade melodier att avspelas upprepade gånger.

• Under slumpmässig avspelning kommer alla slumpmässigt valda melodier på den bestämda skivan (1DISC) att avspelas i samma ordning eller alla slumpmässigt ordnade skivor och melodier (5DISCS) avspelas upprepade gånger. Indexavsökning Om skivan innehåller indexnummer kan avspelningen startas från valt indexnummer. 1 Välj en melodi med indexnummer. 2 Tryck på INDEX knappen. 3 Välj önskat indexnummer. ■ Att lämna funktionen för avsökning av indexnummer. Tryck på INDEX knappen. Notera
• Inte alla skivor har indexnummer. Indexsystemet har enmetod för underuppdelning av melodier i mindre delar (tex.för partier i klassiska symfonier) så att man lättare kan hittadessa delar. Information om indexnummer medföljer vanligenskivor som har dem.• Om ett indexnummer högre än något indexnummer på skivanväljs så kommer avspelningen att starta från det sistaindexnumret på skivan.• På vissa skivor kan avspelningen starta en aning före denfaktiskt bestämda punkten.• Om en skiva inte är kodad med indexpunkter kommeravspelningen att starta från det valda spåret. RCH 1DISC5DISCS TT E

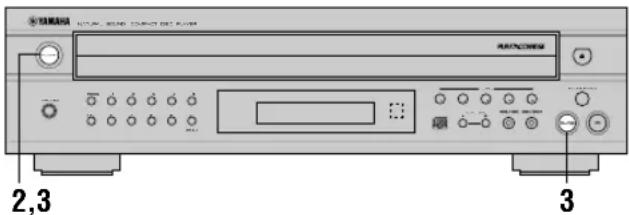

(AV)V-15 Svenska AVSPELNING AV CD SKIVOR DIVERSE FUNKTIONER Inställning av nivå Endast CDC-685

Inställning av nivån på signalutgången till en förstärkare etc. Du kan ställa in nivån på signalutgången från LINE OUT uttagen på bakpanelen till en förstärkare etc. i enlighet med dina önskemål med hjälp av OUTPUT LEVEL –/+ knapparna. För optimal ljudkvalitet

• När du använder DIGITAL AUDIO OUT (OPTICAL) uttagen för anslutning ska du ställa in signalutgången på max.

• Du kan kontrollera nivån på signalutgången i teckenrutan. Endast CDC-685 ■ När du lyssnar med hörlurar Anslut hörlurarna till PHONES uttaget och ställ in volymen med OUTPUT LEVEL –/+ knapparna.

• Lägg märke till att du med hjälp av OUTPUT LEVEL – /+ knapparna också kan variera nivån på signalutgången till en förstärkare etc. Timeravspelning Endast CDC-685 Du kan starta avspelningen när som helst genom att ansluta en timer (extra tillbehör). Se också de instruktioner som medföljer timern. 1 Välj önskad avspelningsfunktion (1DISC eller 5DISCS). 2 Tryck på POWER omkopplaren för att slå av enheten. 3 Tryck på POWER omkopplaren medan du trycker på w/ d knappen på frampanelen. Strax därefter visas TIMER P. ON i teckenrutan och timerfunktionen är aktiverad. (När timerfunktionen redan är aktiverad kommer TIMER P. OFF att visas istället och timerfunktionen att stängas av. I dessa fall ska man repetera proceduren under steg 2 och 3 för att slå på timerfunktionen.) 4 Ställ in timern på önskad tid. När den inställda tidpunkten infaller kommer enheten att slås på automatiskt och avspelningen startar. OUTPUT LEVEL

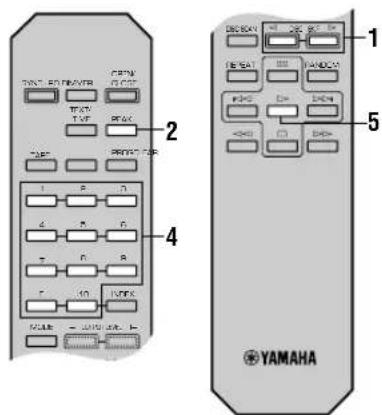

Om du använder ett kompatibel YAMAHA kassettdäck kan du synkronisera däcket så att det spelar in automatiskt när en CD skiva börjar avspelas. Med denna funktion kan du spela in en CD skiva på ett band lättare och mera precist. (Se också kassettdäckets handbok för att kontrollera om det är kompatibelt eller inte.)

• Denna enhet och kassettdäcket måste placeras nära varandra så att bägge kan ta emot signalerna från denna enhets fjärrkontroll samtidigt. 1 Välj en skiva. 2 Ladda ett band i kassettdäcket.

• Funktionen för toppnivå avsökning som denna enhet är utrustad med är användbar för att ställa in inspelningsnivå på kassettdäcket. (Se sidan 21.) 3 Tryck på SYNCHRO knappen. Denna enhet ställs i pausläge och kassettdäcket ställs i REC/PAUSE läge.

• I detta läge blinkar tidsvisningen i denna enhet. 4 Om så önskas, välj melodi som ska spelas in först. 5 Tryck på w knappen. Både CD spelaren och kassettdäcket startar avspelning respektive inspelning samtidigt.

• CD avspelningen startar en aning efter bandinspelningen. 6 Om du vill stoppa inspelningen tillfälligt och sedan återuppta den igen från önskad melodi, följ instruktionerna under steg 3–5 igen. ■ Att lämna denna funktion. Tryck på a knappen. Notera
• För att stoppa inspelningen, tryck på a knappen påkassettdäcket.• Programmerad ordning av melodier kan också spelas in meddenna funktion så att du inte behöver spela in hela skivan. (Sesidorna 12–13 för programmeringsprocedurer.)• Denna funktion kan också användas tillsammans medprogrammeringsfunktioner. (Se sidan 17–20.) SYNCHRO DIMMER PEAK PROGCLEAR TAPE

100V-17 Svenska INSPELNINGSFUNKTIONER PROGRAMMERING AV MELODIER SOM SKA SPELAS IN Denna bekväma funktion kan användas för att programmera melodier för inspelning på band. Genom att minneslagra bandets längd kan denna enhet automatiskt lägga upp inspelningen, eller hjälpa dig att programmera inspelningen, så att du erhåller minsta möjliga oinspelad del i slutet på bägge sidor av bandet. Funktionen för toppnivå avsökning som denna enhet är utrustad med är användbar för att ställa in inspelningsnivå på kassettdäcket. (Se sidan 21.) Automatisk bandprogrammering Enheten kommer automatiskt att programmera melodierna på skivan med den ursprungliga ordningen lämnad intakt. 1 Stoppa enheten. 2 Välj en skiva. 3 Mata in bandets totala tillgängliga inspelningstid (bandlängd). Du kan välja en av fyra bandlängder genom att trycka på TAPE knappen. Du kan också mata in bandets totala tillgängliga inspelningstid manuellt. Ex. För ett C-64 band (32 minuter på varje sida) 4 Tryck på REPEAT knappen. Enheten programmerar automatiskt melodierna för sida A och sida B separat, tagande bandets totala tid med i beräkningen.

• Programmerade melodinummer och det totala antalet melodier för sida A och B visas ett kort ögonblick. 5 Starta inspelningen på kassettdäcket och tryck samtidigt på w knappen. 6 Enheten kommer att ställas i pausläge innan bandet vänds från A till B. Vänd bandet till sida B. Återuppta inspelningen samtidigt som du trycker på w eller d knappen. Notera• Det rekommenderas att du använder ett band som är en aninglängre än inspelningen på CD skivan eftersom deprogrammerade melodierna kanske inte passar in korrektinom den tidsrymd som finns tillgänglig på bandets två sidor.• Synkroniserad CD inspelning kan användas bara om du harett kompatibelt kassettdäck. I dylika fall ska du i steg 5 och 6 trycka på SYNCHRO och w knappen. Inspelningen startar då automatiskt. (För detaljer, titta på sidan 16.) SYNCHRO DIMMER PEAK PROGCLEAR TAPE

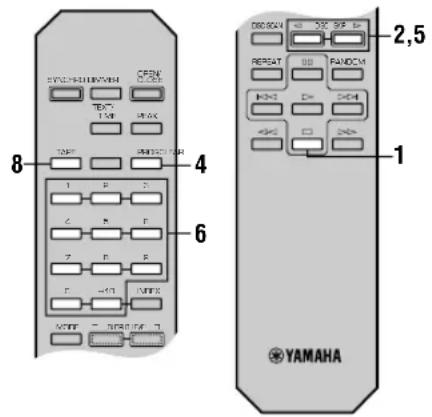

(AV)V-18 Manuell bandprogrammering Med denna funktion kan du programmera melodier från flera olika skivor i vilken ordning som helt på ett band. 1 Stoppa enheten. 2 Om du väljer melodier från en skiva (eller skivor) andra än de som ligger i skivbricka 1, kan du få denna enhet att visa total inspelningstid för enskild skiva i turordning genom att du trycker på DISC SKIP knapparna.

• Denna enhet kommer när du gör detta att avläsa innehållet på skivan. Om det finns en skiva med vilket detta inte sker, kan melodier från denna inte att programmeras. 3 Följ steg 3 på sidan 17.

5 Om det är nödvändigt ska du välja önskad skiva genom att trycka på DISC SKIP knapparna. 6 Välj önskad låt. 7 Upprepa steg 5 och 6 för att programmera flera melodier på sidan A på bandet. Du kan naturligtvis välja samma låt flera gånger.

• Om ERROR visas i teckenrutan kan det melodinummer som just valts inte programmeras beroende på att det inte finns tillräckligt med tid på sida A på bandet. SYNCHRO DIMMER PEAK PROGCLEAR TAPE

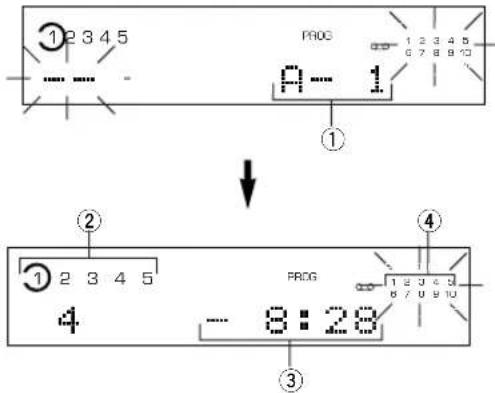

■ Visar information under programmering 1 Visar antalet programmerade melodier för de enskilda sidorna i turordning efter att den automatiska programmeringen är klar. Sedan övergår den till visning av det först inprogrammerade melodinumret på A sidan. 2 Visar det totala tiden programmerade melodier för de enskilda sidorna. 3 Visar antalet programmerade melodinummer för de enskilda sidorna. PROGRAMMERING AV MELODIER SOM SKA SPELAS IN 5 20:00

100V-19 Svenska INSPELNINGSFUNKTIONER PROGRAMMERING AV MELODIER SOM SKA SPELAS IN 8 När du avslutat programmeringen av melodier för sida A, programmera in pausläge genom att trycka på TAPE knappen.

• PAUSE tänds i teckenrutan. När det har skett kan du fortsätta med programmeringen för sida B. 9 Upprepa steg 5 och 6 för att programmera flera melodier på sidan B på bandet. Du kan naturligtvis välja samma låt flera gånger.

• Om ERROR visas i teckenrutan kan det melodinummer som just valts inte programmeras beroende på att det inte finns tillräckligt med tid på sida B på bandet. Starta inspelningen på kassettdäcket samtidigt som du trycker på w knappen. Enheten kommer att ställas i pausläge innan bandet vänds från A till B. Vänd bandet till sida B. Återuppta inspelningen samtidigt som du trycker på w eller d knappen. Notera
• Om ERROR visas i teckenrutan i steg 7 eller 9, kan dufortfarande programmera in melodier som är kortare än denkvarvarande tiden på denna sida av bandet. Om ett annatmelodinummer tänds i teckenrutan i detta ögonblick så kandu programmera in det.• Synkroniserad CD inspelning kan användas bara om du harett kompatibelt kassettdäck. I dylika fall ska du i steg 10 och11 trycka på SYNCHRO och w knappen. Inspelningenstartar då automatiskt. (För detaljer, titta på sidan 16.) Notera vid bandprogrammering

• För att kontrollera de inprogrammerade uppgifterna, titta på sidan 13.

• Det maximala antalet melodier som kan programmeras är 40. Men om PAUSE funktionen aktiveras kommer det också att räknas som en melodi.

• Denna funktion kan användas för att programmera melodinummer upp till 20. Om skivan innehåller mera melodier kan melodier med nummer 21 eller högre inte programmeras. TAPE ■ Informationsvisning under programmering. 1 Visar bandsida och programnummer för den melodi som ska programmeras härnäst. 2 Visar vald skiva och melodinummer. 3 Visar total återstående tid på bandsidan. 4 Programmerade melodinummer tänds och programmerbara melodinummer bland de oprogrammerade kommer att blinka.

• Om A-1 inte visas i teckenrutan efter att PROG knappen tryckts in, tryck på TEXT/TIME lägesvalknappen.

• Om, under programmering, du trycker på TEXT/TIME lägesvalknappen kan visningen av programmeringsnummer ändras till visning av total återstående tid på bandet. För att återgå till föregående visning, tryck åter på TEXT/TIME lägesvalknappen. -- A- 1 1 2 3 4 5SEARCH1DISC5DISCSTITLEREP RNDM SAVE BEST EDIT FILESFPROG CD- TEXTARTIST TRACK

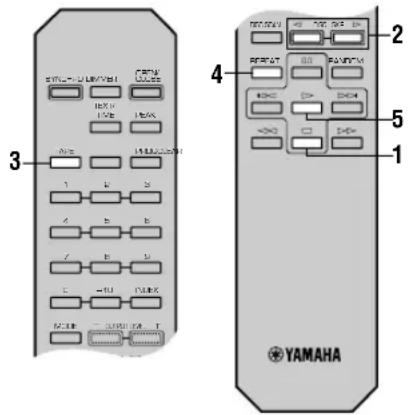

2V-20PROGRAMMERING AV MELODIER SOM SKA SPELAS IN Slumpmässig bandprogrammering Enheten kommer automatiskt att programmera melodier i slumpmässig ordning för inspelning på band. 1 Följ stegen 1–3 på sidan 17. 2 Tryck på RANDOM knappen. Enheten kommer automatiskt att programmera melodierna för sida A och sida B separat, tagande bandets totala tid med i beräkningen.

• Programmerade melodinummer och det totala antalet melodier för sida A och B visas ett kort ögonblick. 3 Starta inspelningen på kassettdäcket och tryck samtidigt på w knappen. 4 Enheten kommer att ställas i pausläge innan bandet vänds från A till B. Vänd bandet till sida B. Återuppta inspelningen samtidigt som du trycker på w eller d knappen. Notera
• Eftersom programmerade uppgifter ändras varje gångRANDOM knappen trycks in så kommer också visningen avåterstående tid på bandsidan att ändras i enlighet med detta.• Det rekommenderas att du använder ett band som är en aninglängre än inspelningen på CD skivan eftersom deprogrammerade melodierna kanske inte passar in korrektinom den tidsrymd som finns tillgänglig på bandets två sidor.• Synkroniserad CD inspelning kan användas bara om du harett kompatibelt kassettdäck. I dylika fall ska du i steg 3 och 4 trycka på SYNCHRO och w knappen. Inspelningen startar då automatiskt. (För detaljer, titta på sidan 16.) Informationsvisning under programmering 1 Visar antalet programmerade melodier för de enskilda sidorna i turordning efter att den automatiska programmeringen är klar. Sedan övergår den till visning av det först inprogrammerade melodinumret på A sidan. 2 Visar det totala tiden programmerade melodier för de enskilda sidorna. 3 Visar antalet programmerade melodinummer för de enskilda sidorna. RANDOM

RANDOMREPEATDISC SKIPDISC SCAN

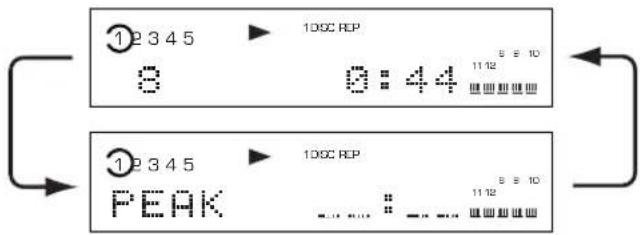

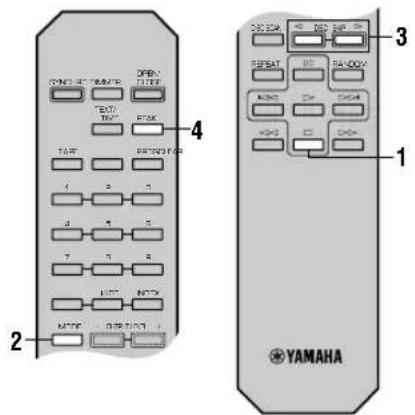

Denna bekväma funktion söker automatiskt av en skiva efter den del där toppnivån ligger och avspelar sedan denna del upprepade gånger. För inspelning på band är denna funktion mycket användbar för att ställa in inspelningsnivå på kassettdäcket. 1 Stoppa enheten. 2 Välj 1DISC läget för avspelning. 3 Välj skiva. 4 Tryck på PEAK knappen. Avsökning av toppnivå på skivan startar. Sedan avspelas denna del upprepade gånger. Ställ in inspelningsnivå på kassettdäcket medan du lyssnar på denna upprepade avspelning. ■ Att lämna denna funktion. Tryck på a knappen. Notera• Även om avsökning av toppnivå genomförs två eller fleragånger på samma skiva är det inte säkert att samma delkommer att väljas alla gånger. Detta beror på att enhetenkommer att söka efter toppnivå bland delar som väljsslumpmässigt av en intern mikrodator.• Under programmerad avspelning kommer denna funktionendast att gälla för de inprogrammerade melodierna. Omprogrammerad avspelning genomförs ska du först trycka påa knappen och sedan på PEAK knappen. Om du integenomför programmerad avspelning ska du bara trycka påPEAK knappen.• För att söka efter toppnivå på alla skivorna på skivbrickan isteg 2, välj avspelningsfunktionen 5DISCS. SYNCHRO DIMMER PEAK PROGCLEAR TAPE

PEAK 00:44V-22 Additional Information FELSÖKNING Om enheten inte fungerar som den ska, gå igenom följande schema för att bestämma om problemet kan korrigeras med de enkla åtgärder som rekommenderas. Om detta inte hjälper eller om problemet inte finns med i listan över SYMPTOM, koppla ur enheten ur vägguttaget och kontakta din auktoriserade YAMAHA återförsäljare eller service center för hjälp. SYMPTOM Denna enhet slås inte på när POWER omkopplaren trycks in. Denna enhet fungerar inte normalt. Skivbrickan stängs inte helt. Ett skivnummer tänds inte i teckenrutan. Avspelningen startar inte. Avspelningen försenas eller börjar på fel ställe. Inget ljud. Ljudet “hoppar”. Ljudet “hummar”. Störning från närstående tuner. Ljud inifrån skivbrickan. Fjärrkontrollen fungerar inte. TROLIG ORSAK Nätsladden är inte ansluten eller inte helt intryckt. Påverkan från stark extern störning (åska, mycket statisk elektricitet etc.) eller något fel gjordes medan du manövrerade enheten. Ett främmande objekt hindrar skivbrickan från att stängas helt. Skivan har lagets upp och ned. Skivan är skadad. Fukt på laserpickupen. Skivan är skadad. Skivan har lagts upp och ned. Skivan är smutsig. Skivan är repig eller skadad. Felaktig anslutning av utgångskabel. Felaktig förstärkaranslutning. Denna enhet utsätts för vibrationer eller stötar. Skivan är smutsig. Felaktig kabelanslutning. Tunern står för nära denna enhet. Skivan kan vara skev. Batterierna i fjärrkontrollen är slut eller för svaga. Direkt solljus eller lampljus (av typen lysrörsljus etc.) skiner på fjärrkontrollsensorn på huvudenheten. ÅTGÄRD Sätt in nätsladden ordentligt. Stäng och koppla ur enheten ur väggen. Vänta ett ögonblick, återanslut och försök igen. Kontrollera skivorna noggrant och avlägsna det främmande objektet. Ladda om skivan med etiketten uppåt. Kontrollera skivan noggrant och byt ut den om det blir nödvändigt. Vänta 20 till 30 minuter efter att ha slagit på enheten (ON) innan du försöker avspela en skiva. Kontrollera skivan noggrant och byt ut den om det blir nödvändigt. Ladda om skivan med etiketten uppåt. Rengör skivan. Kontrollera skivan noggrant och byt ut den om det blir nödvändigt. Anslut kablarna ordentligt. Om problemet kvarstår kanske det är fel på kablarna. Ställ in förstärkaren på rätt ingångsval. Flytta på denna enhet. Rengör skivan. Anslut ljudkablarna ordentligt. Om problemet kvarstår kanske det är fel på kablarna. Flytta tunern och denna enhet längre bort från varann. Byt ut skivan. Byt ut batterierna med ett nytt par. Ändra på huvudenhetens position.V-23 Svenska YTTERLIGARE INFORMATION SPECIFIKATIONER Ljuddelen Frekvensrespons .............................. 2 Hz – 20 kHz, ±0,5 dB Harmonisk distorsion (1 kHz) ................................... 0,003% Signalbrusförhållande ................................................ 106 dB Dynamiskt omfång ...................................................... 96 dB Utgångsnivå (1 kHz, 0 dB) .................................... 2,0±0,5 V Hörlurarnas utgång (–20 dB) ............ 200±40 mV/150 ohms (Endast CDC-685) Laserdiodens egenskaper Material .................................................................... GaAlAs Våglängd ................................................................... 780 nm Emissionstid ...................................................... Kontinuerlig Laserutgång ................................................... max. 44,6µW*

• Detta utgångsvärde mäts på ett avstånd av omkring 200 mm från objektivlinsens yta på det optiska pickupblocket. Allmänt Strömbehov Amerikanska och Kanadensiska modeller .. 120 V, 60 Hz Australiska modeller.................................... 240 V, 50 Hz Europa och brittiska modeller ..................... 230 V, 50 Hz Allmän modell ................... 110/120/220/240 V, 50/60 Hz Strömförbrukning ......................................................... 12 W Dimensioner (B x H x D) ..................... 435 x 116 x 404 mm Vikt ............................................................................ 5,85 kg Tillbehör ........................................................ RCA stiftkabel Fjärrkontroll Batterier (storlek AA, R6, UM-3) (2) Var god notera att dessa specifikationer är föremål för ändringar utan föregående meddelande.ATTENZIONE Getting Started ATTENZIONE: PRIMA DI COMINCIARE AD USARE L’APPARECCHIO
