BEDIENUNGSANLEITUNG CDC585 YAMAHA

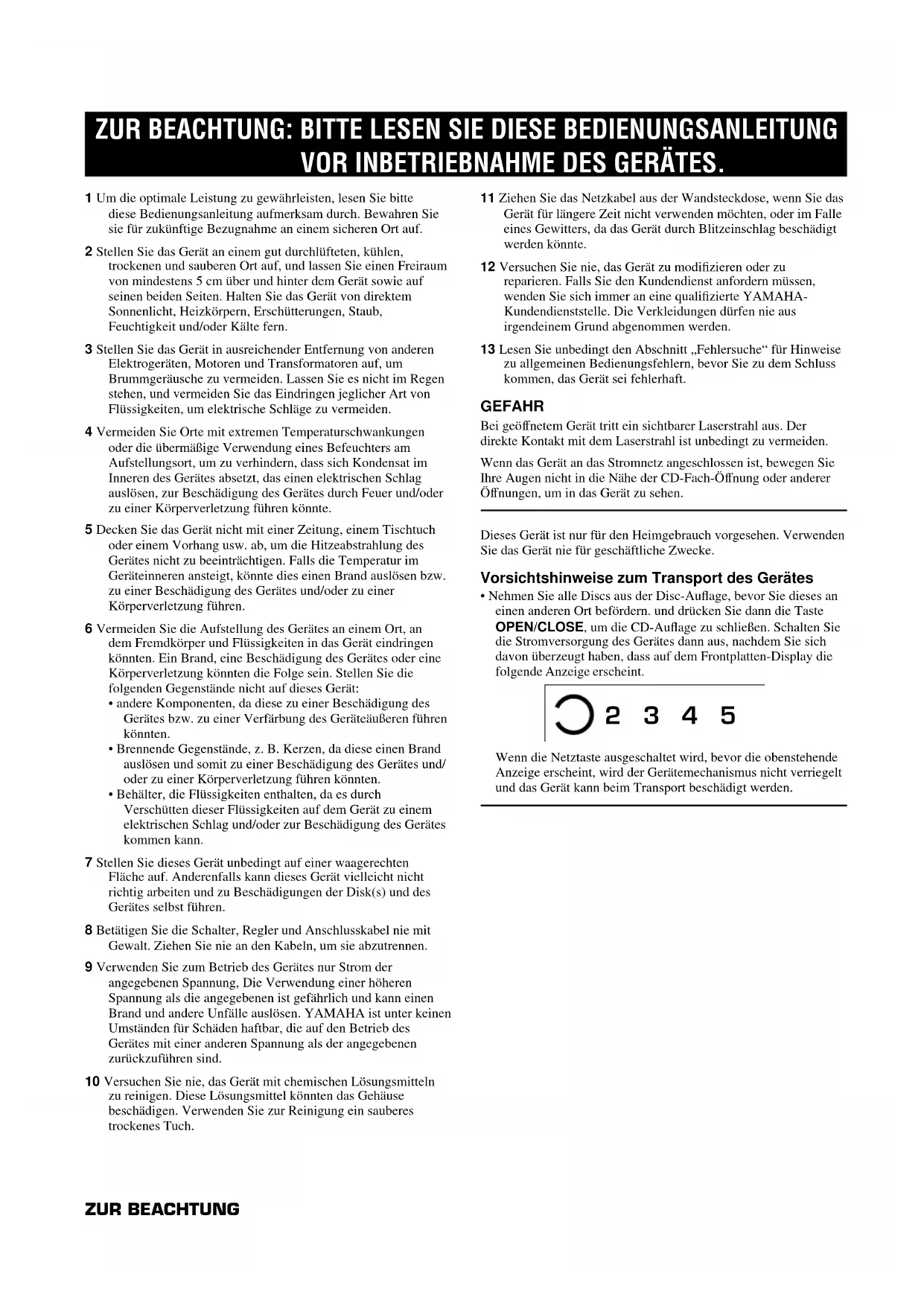

ZUR BEACHTUNG: BITTE LESEN SIE DIESE BEDIENUNGSANLEITUNG VOR INBETRIEBNAHME DES GERÄTES.

1 Um die optimale Leistung zu gewährleisten, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch. Bewahren Sie sie für zukünftige Bezugnahme an einem sicheren Ort auf.
2 Stellen Sie das Gerät an einem gut durchlüfteten, kühlen, trockenen und sauberen Ort auf, und lassen Sie einen Freiraum von mindestens 5 cm über und hinter dem Gerät sowie auf seinen beiden Seiten. Halten Sie das Gerät von direktem Sonnenlicht, Heizkörpern, Erschütterungen, Staub, Feuchtigkeit und/oder Kälte fern.
3 Stellen Sie das Gerät in ausreichender Entfernung von anderen Elektrogeräten, Motoren und Transformatoren auf, um Brummgeräusche zu vermeiden. Lassen Sie es nicht im Regen stehen, und vermeiden Sie das Eindringen jeglicher Art von Flüssigkeiten, um elektrische Schläge zu vermeiden.
4 Vermeiden Sie Orte mit extremen Temperaturschwankungen oder die übermäßige Verwendung eines Befeuchters am Aufstellungsort, um zu verhindern, dass sich Kondensat im Inneren des Gerätes absetzt, das einen elektrischen Schlag auslösen, zur Beschädigung des Gerätes durch Feuer und/oder zu einer Körperverletzung führen könnte.
5 Decken Sie das Gerät nicht mit einer Zeitung, einem Tischtuch oder einem Vorhang usw. ab, um die Hitzeabstrahlung des Gerätes nicht zu beeinträchtigen. Falls die Temperatur im Geräteinneren ansteigt, könnte dies einen Brand auslösen bzw. zu einer Beschädigung des Gerätes und/oder zu einer Körperverletzung führen.
6 Vermeiden Sie die Aufstellung des Gerätes an einem Ort, an dem Fremdkörper und Flüssigkeiten in das Gerät eindringen könnten. Ein Brand, eine Beschädigung des Gerätes oder eine Körperverletzung könnten die Folge sein. Stellen Sie die folgenden Gegenstände nicht auf dieses Gerät:
- andere Komponenten, da diese zu einer Beschädigung des Gerätes bzw. zu einer Verfärbung des Geräteäußeren führen könnten.
- Brennende Gegenstände, z. B. Kerzen, da diese einen Brand auslösen und somit zu einer Beschädigung des Gerätes und/oder zu einer Körperverletzung führen könnten.
- Behälter, die Flüssigkeiten enthalten, da es durch Verschütten dieser Flüssigkeiten auf dem Gerät zu einem elektrischen Schlag und/oder zur Beschädigung des Gerätes kommen kann.
7 Stellen Sie dieses Gerät unbedingt auf einer waagerechten Fläche auf. Anderenfalls kann dieses Gerät vielleicht nicht richtig arbeiten und zu Beschädigungen der Disk(s) und des Gerätes selbst führen.
8 Betätigen Sie die Schalter, Regler und Anschlusskabel nie mit Gewalt. Ziehen Sie nie an den Kabeln, um sie abzutrennen.
9 Verwenden Sie zum Betrieb des Gerätes nur Strom der angegebenen Spannung, Die Verwendung einer höheren Spannung als die angegebenen ist gefährlich und kann einen Brand und andere Unfälle auslösen. YAMAHA ist unter keinen Umständen für Schäden haftbar, die auf den Betrieb des Gerätes mit einer anderen Spannung als der angegebenen zurückzuführen sind.
10 Versuchen Sie nie, das Gerät mit chemischen Lösungsmitteln zu reinigen. Diese Lösungsmittel könnten das Gehäuse beschädigen. Verwenden Sie zur Reinigung ein sauberes trockenes Tuch.

11 Ziehen Sie das Netzkabel aus der Wandsteckdose, wenn Sie das Gerät für längere Zeit nicht verwenden möchten, oder im Falle eines Gewitters, da das Gerät durch Blitzeinschlag beschädigt werden könnte.
12 Versuchen Sie nie, das Gerät zu modifizieren oder zu reparieren. Falls Sie den Kundendienst anfordern müssen, wenden Sie sich immer an eine qualifizierte YAMAHA-Kundendienststelle. Die Verkleidungen dürfen nie aus irgendeinem Grund abgenommen werden.
13 Lesen Sie unbedingt den Abschnitt „Fehlersuche“ für Hinweise zu allgemeinen Bedienungsfehlern, bevor Sie zu dem Schluss kommen, das Gerät sei fehlerhaft.

GEFAHR

Bei geöffnetem Gerät tritt ein sichtbarer Laserstrahl aus. Der direkte Kontakt mit dem Laserstrahl ist unbedingt zu vermeiden.

Wenn das Gerät an das Stromnetz angeschlossen ist, bewegen Sie Ihre Augen nicht in die Nähe der CD-Fach-Öffnung oder anderer Öffnungen, um in das Gerät zu sehen.

Dieses Gerät ist nur für den Heimgebrauch vorgesehen. Verwenden Sie das Gerät nie für geschäftliche Zwecke.

Vorsichtshinweise zum Transport des Gerätes

- Nehmen Sie alle Discs aus der Disc-Auflage, bevor Sie dieses an einen anderen Ort befördern. und drücken Sie dann die Taste OPEN/CLOSE, um die CD-Auflage zu schließen. Schalten Sie die Stromversorgung des Gerätes dann aus, nachdem Sie sich davon überzeugt haben, dass auf dem Frontplatten-Display die folgende Anzeige erscheint.

Wenn die Netztaste ausgeschaltet wird, bevor die obenstehende Anzeige erscheint, wird der Gerätemechanismus nicht verriegelt und das Gerät kann beim Transport beschädigt werden.

DEUTSCH

Einleitung

Wir möchten uns bei dieser Gelegenheit dafür bedanken, daß Sie sich für ein Produkt von YAMAHA entschieden haben. Wir sind sicher, daß dieses Produkt jahrelangen und störungsfreien Betrieb gewährleisten wird. Um optimales Leistungsvermögen sicherzustellen, lesen Sie bitte diese Anleitung aufmerksam durch. Sie führt Sie durch die Bedienungsvorgänge Ihres YAMAHA Produkts-

Besonderheiten

• Karussell-Wechsler für 5 CDs
- Sich voll öffnende CD-Lade zum einfachen Einlegenund Hertsausnehmen von allen 5 CDs
- PLAYXCHANGE-Funktion; Wechseln einer CD während einer CD-Wiedergabe
- Wiederholungs-, Zufalls- und Programmwiedergabe
- Fernbedienung

Inhalt

ZUR BEACHTUNG

Vorbeugende Pflege der CDs ...... 2

Vorbereitungen 3

Mitgeliefertes Zubehör 3

Fernbedienung 3

Anschlüsse.... 4

Bedienungselemente und ihre Funktionen 5

Fronttafel 5

Fernbedienung 6

Display 7

WIEDERGABE VON CDS

Grundbedienungsschritte 8

Einlegen und Herausnehmen der CDs 8

PLAYXCHANGE 9

Anspielen der Disks 9

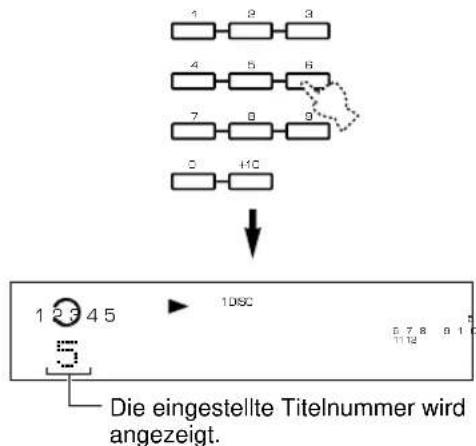

Überspringen von Titeln 10

Suchlauf 10

CD-Text 10

Verschiedene Funktionen.... 11

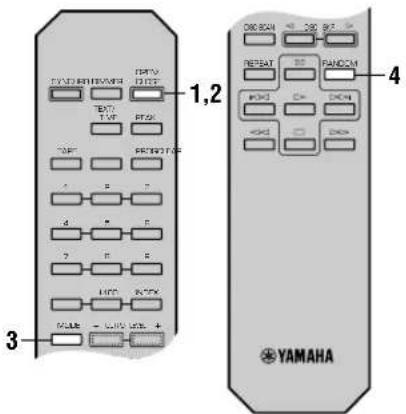

Zufallswiedergabe 11

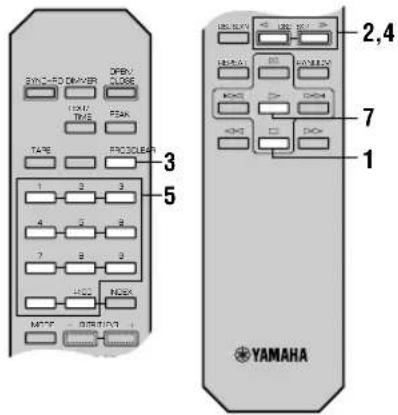

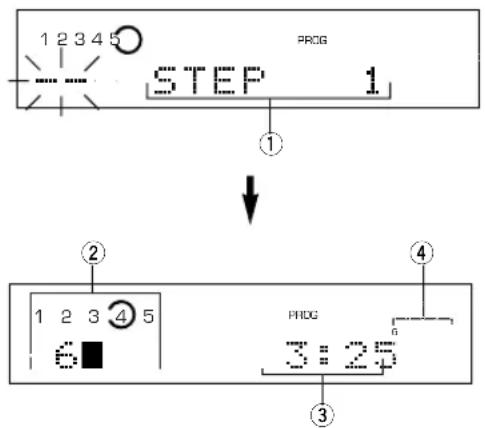

Programmwiedergabe 12

Wiederholungswiedergabe 14

Indexsuche.... 14

Einstellung des Pegels 15

Timer-Wiedergabe 15

FUNKTIONEN FÜR DIE AUFNAHME

CD-Synchronaufnahme 16

Titelprogrammierung für die Aufnahme 17

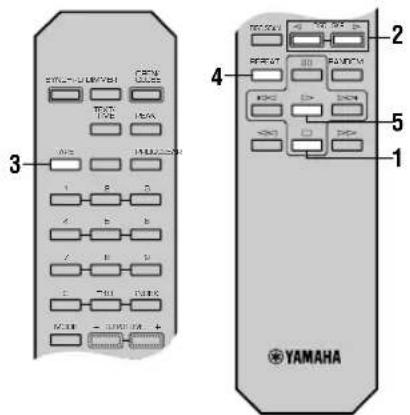

Automatische Bandprogrammierung ..... 17

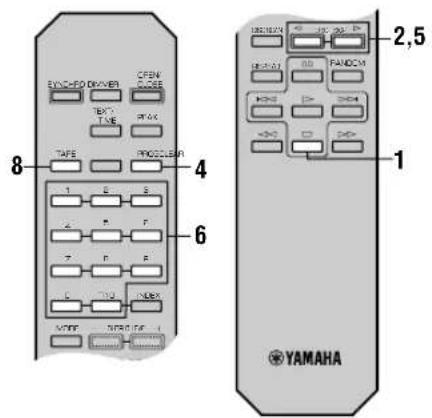

Manuelle Bandprogrammierung 18

Zufällige Bandprogrammierung.... 20

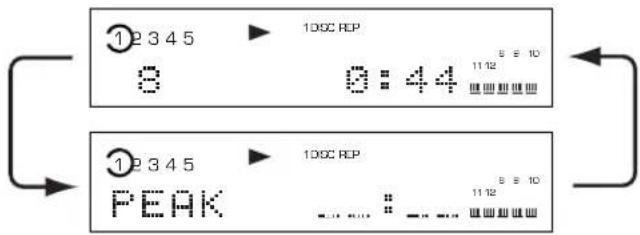

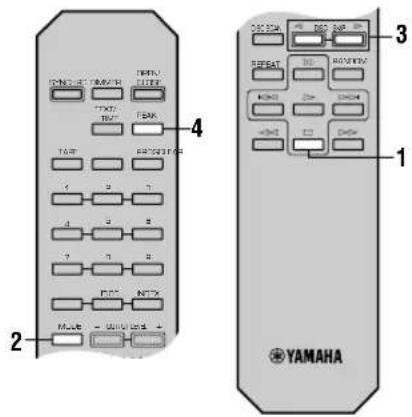

Automatische Spitzenpegelsuche ..... 21

ZUSÄTZLICHE INFORMATIONEN

Fehlersuche.... 22

Technische Daten 23

VORBEUGENDE PFLEGE DER CDS

• Dieser CD-Spieler ist nur für die Wiedergabe von CDs mit der Markierungen 📄 und 📄 ausgelegt. Versuchen Sie niemals einen anderen Typ von Disk in das Gerät einzulegen. Das Gerät kann auch für die Wiedergabe von 8-cm-CDs verwendet werden.
• CDs sind während der Wiedergabe keinem Verschleiß ausgesetzt; bei falscher Handhabung der CDs kann jedoch die Oberfläche beschädigt werden, wodurch auch die Wiedergabe der Disk nachteilig beeinflußt wird.
• Verwenden Sie keine Reinigungs-Disks oder verformte Disks. Anderenfalls kann es zu Beschädigung des Gerätes kommen.

Vermeidung von Fehlbetrieb dieses Gerätes

- Verwenden Sie niemals CDs, die von der normalen Form abweichen (herzförmig usw.), da sonst das Gerät beschädigt werden kann.

- Verwenden Sie keine CDs, an welchen Aufkleber, Etiketten usw. angebracht sind, da sonst das Gerät beschädigt werden kann.

- CDs werden von kleinen Staubpartikeln und Fingerabdrücken auf ihren Wiedergabeflächen nicht beeinträchtigt, sollten aber trotzddem sauber gehalten werden. Wischen Sie die CDs ggf. mit einem reinigen, trockenen Tuch ab. Wischen Sie dabei niemals mit kreisförmigen Bewegungen, sondern immer von der Mitte nach außen.

• Versuchen Sie niemals eine Reinigung der Oberfläche der CDs unter Verwendung von Diskreiniger, Plattensprays, Antistatiksprays oder -flüssigkeiten bzw. anderer chemischen Flüssigkeiten, da solche Substanzen die Oberfläche der Disk permanent beschädigen können.
• Setzen Sie die CDs keinem direkten Sonnenlicht, hohen Temperaturen oder hoher Luftfeuchtigkeit für längere Zeit aus, da sonst die Disk verformt oder sonstwie beschädigt werden kann.

Nein!

VORBEREITUNGEN

Mitgeliefertes Zubehör

Fernbedienung Baatterien (Mignon, UM-3, R6) (2)

YAMAHA

Cinch-Kabel

Fernbedienung

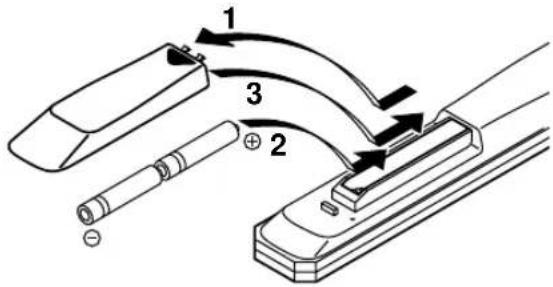

■ Einsetzen der Batterien

■ Austauschen der Batterien

Falls die Fernbedienung näher an dem Hauptgerät verwendet werden muß, dann sind die Batterien schwach. Tauschen Sie beide Batterien gegen neue aus.

Hinweise

• Verwenden Sie nur Mignon-Batterien (R6, UM-3) für das Austauschen.
• Achten Sie auf richtige Polarität der Batterien (siehe die Abbildung an der Innenseite des Batteriefaches).
• Entfernen Sie die Batterien, wenn die Fernbedienung für längere Zeit nicht verwendet wird.
• Falls Flüssigkeit aus den Batterien austritt, diese sofort entsorgen. Berühren Sie die ausgetretene Batterieflüssigkeit nicht mit Ihren Fingern und vermeiden Sie Kontakt mit Ihrer Bekleidung usw. Reinigen Sie das Batteriefach gründlich, bevor Sie neue Batterien einsetzen.

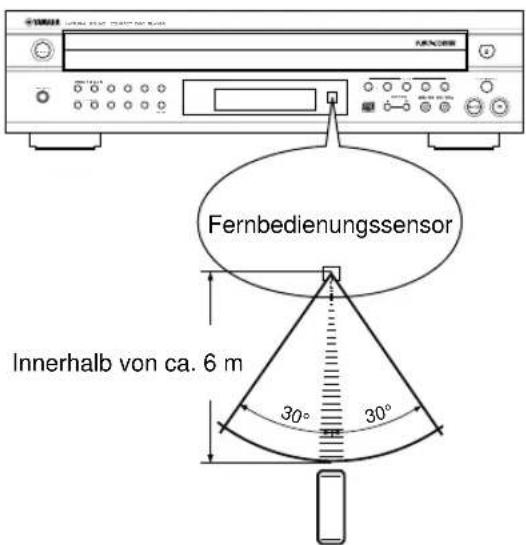

■ Betriebsbereich der Fernbedienung

Fernbedienungssensor Innerhalb von ca. 6 m 30° 30°

Hinweise

• Es sollten sich keine großen Hindernisse zwischen der Fernbedienung und dem Hauptgerät befinden.
• Falls der Fernbedienungssensor von einer starken Lichtquelle (besonders von einer Inverter-Leuchtstofflampe usw.) direkt beleuchtet wird, dann kann die Fernbedienung vielleicht nicht richtig arbeiten. In einem solchen Fall sollte das Hauptgerät an einer anderen Stelle aufgestellt werden, um direkte Beleuchtung zu vermeiden.

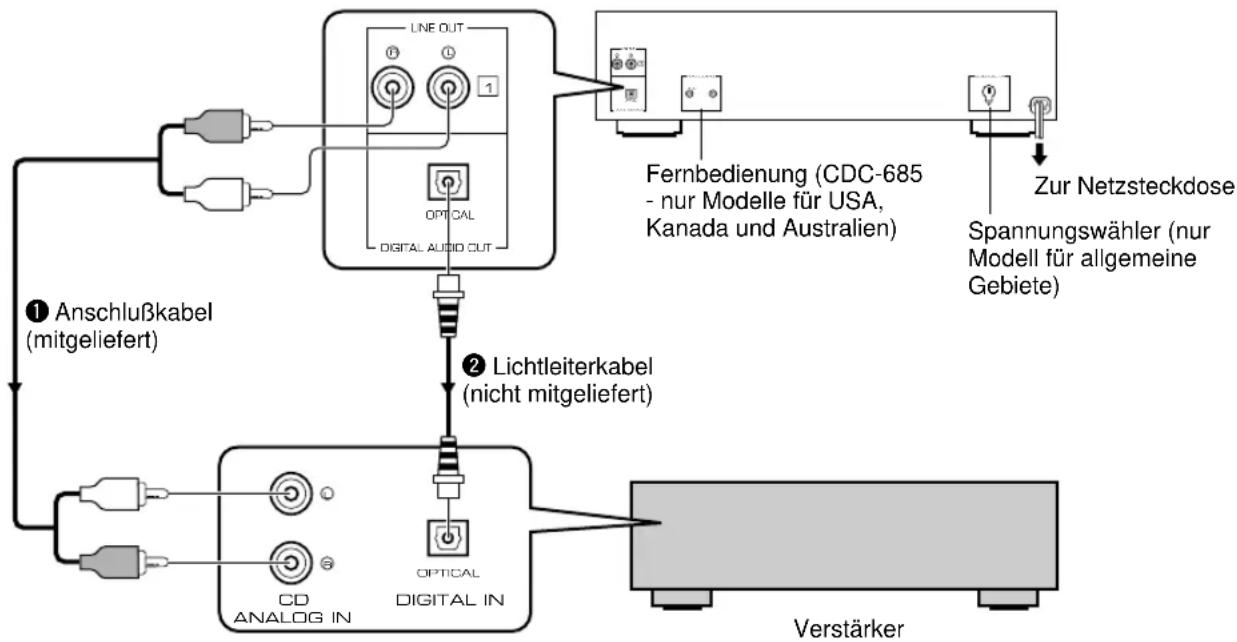

Anschlüsse

Niemals dieses Gerät und andere Komponenten anstecken, bis alle Anschlüsse ausgeführt sind.

• Für den Anschluß müssen dieses Gerät und alle daran angeschlossenen Komponenten, wie der Verstärker, ausgeschaltet werden.
  • Die Anschlüsse am Verstärker bzw. an den anderen Komponenten müssen richtig gemacht werden.
• Falls beim Betrieb anderer Komponenten, wie z.B. des Tuners, Störgeräusche entstehen, müssen die Geräte weiter voneinander entfernt aufgestellt werden.

Wählen Sie die für Ihren Verstärker geeignete Anschlußart.

Bei Verwendung der analogen LINE OUT-Buchsen (1)

• Kontrollieren Sie, ob die Ausgangsbuchsen "LINE OUT" des linken (L) und rechten (R) Kanals richtig mit den entsprechenden Buchsen des Verstärkers bzw. der anderen Komponenten verbunden sind.
• Die Buchsen "LINE OUT" mit den Buchsen "CD" (oder "AUX") des Verstärkers verbinden. Zusätzliche Hinweise zum Anschließen finden Sie in der Bedienungsanleitung des verwendeten Verstärkers.
• Die Buchsen “LINE OUT” dieses Gerätes sind mit 1 numeriert. Wenn iceses Gerät an einen Verstärker oder Receiver von YAMAHA angeschlossen wird, dessen Buchsen an der Rückseite mit 1, 2, 3 usw. numeriert sind, die Buchsen “LINE OUT” dieses Gerätes mit den an der Rückseite des Verstärkers oder Receivers mit 1 numerierten Eingangsbuchsen verbinden.

Bei Verwendung der DIGITAL AUDIO OUT-Buchse (OPTICAL) (②)

• Ziehen Sie vor dem Benutzen der Buchse die Abdeckung von der Buchse ab.
• Verbinden Sie diese Buchse mit der Lichtleiter-Eingangsbuchse des Verstärkers. Verwenden Sie dazu ein im Fachhandel erhältliches Lichtleiterkabel.
  * Verwenden Sie nur ein hochwertiges Lichtleiterkabel. Bei der Verwendung anderer Kabel können Störungen auftreten.

- Bringen Sie stets die Buchsenabdeckung an, wenn die Buchse nicht benutzt wird, um sie vor Staub zu schützen.

- Nur CDC-685

Stellen Sie den Signalpegel zum Verstärker mit den Lautstärketasten (OUTPUT LEVEL -/+ ) auf den Maximalwert ein.

BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN

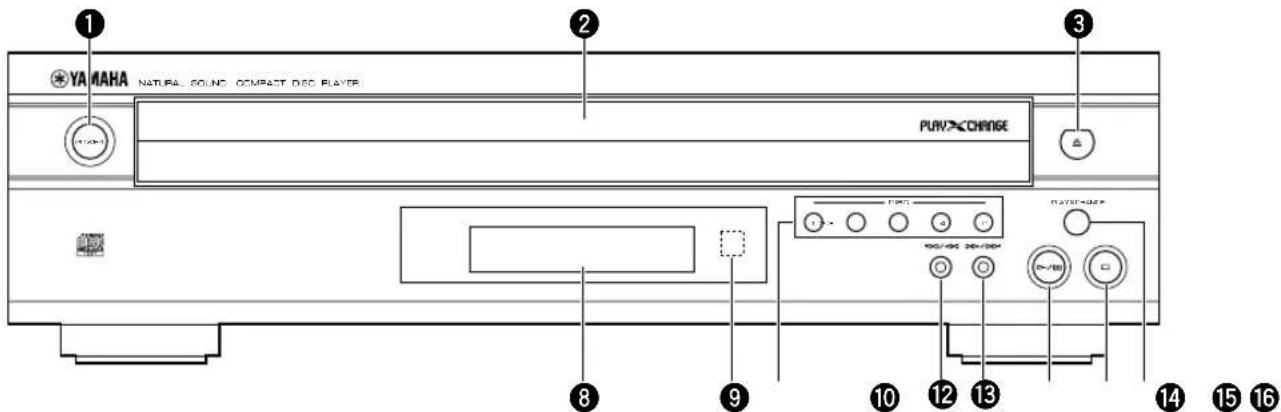

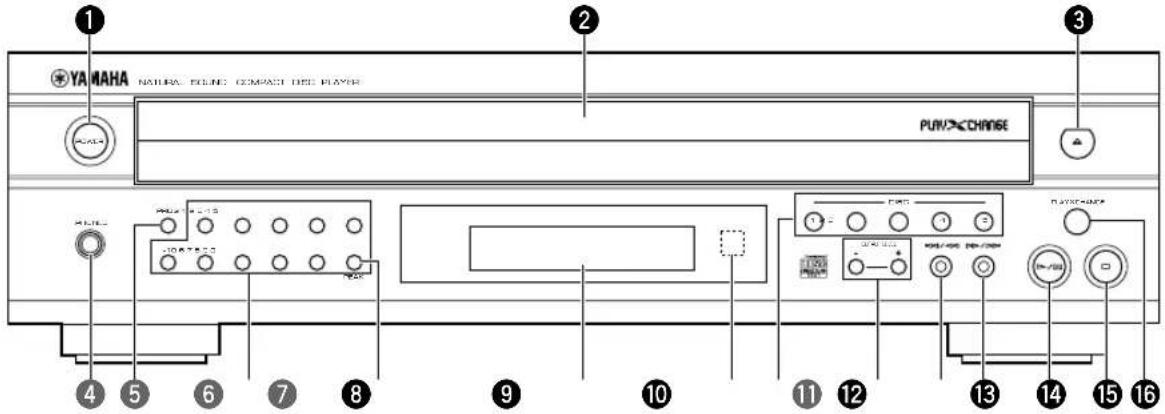

Fronttafel

CDC-685

YAMAHA NATURA LINE COMPACT DISC PLAYER PLAY>C CHANGE 4 5 6 7 8 9 10 11 12 13 14 15 16

CDC-585

YAMAHA NATURAL SOUND COMPACT DISC PLAYER PURV>C CHANGE 1 2 3 8 9 10 12 13 14 15 16

① POWER (Netztaste) ...... Seite 8, 9
② CD-Lade...... Seite 8, 9
③ △ (Öffnungs/Schließtaste)
4 PHONES (Kopfhörerbuchse) ...... Seite 15
⑤ PROG (Programmtaste) ...... Seite 12, 18
6 Zifferntasten ...... Seite 10
7 PEAK (Spitzenpegeltaste)...... Seite 16, 21
⑧ Anzeigefeld ...... Seite 7

9 Fernbedienungssensor
⑩ DISC (CD-Wahltasten)...... Seite 8
11 OUTPUT LEVEL -/+ (Ausgangspegeltasten).... Seite 15
12 12/12 (Überspring/Suchlauftaste)
13 ▷/□□ (Überspring/Suchlauftaste)
14 ▷/□□ (Wiedergabe/Pausentaste)
15 □ (Stopptaste)
16 PLAYXCHANGE ...... Seite 9

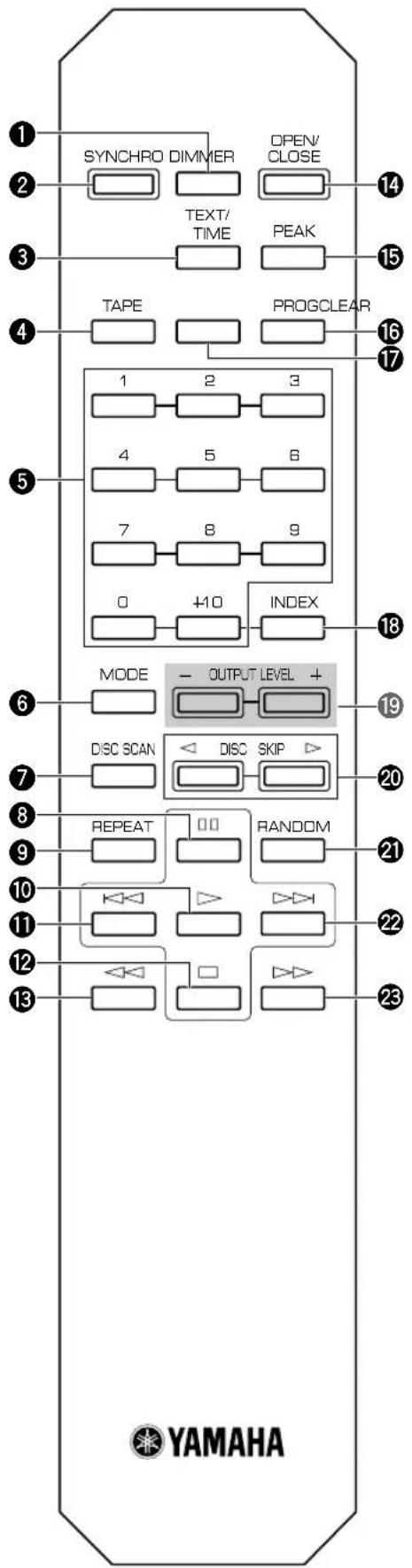

Fernbedienung

Die angelegten Tasten sind nur für das Modell CDC-685 vorhanden.
    AN["YAMAHA"]

① DIMMER (Displayhelligkeitstaste) ...... Seite 7

② SYNCHRO (Synchrontaste) ...... Seite 16

③ TEXT/TIME (Text/Zeit-Anzeigemodus-Wahtaste) ...... Seite 7

④ TAPE (Cassettentaste) ...... Seite 17

⑤ Zifferntasten ...... Seite 10

⑥ MODE (CD-Betriebsartentaste) ...... Seite 8

⑦ DISC SCAN (CD-Anspieltaste) ...... Seite 9

8 (Pausentaste)

⑨ REPEAT (Wiederholungstaste) ...... Seite 14

10 ▷ (Wiedergabetaste)

⑪ (Überspringtaste)

12 □ (Stopptaste)

13 (Suchlauftaste)

14 OPEN/CLOSE (Aus-/Einfahrtaste) ...... Seite 8

15 PEAK (Spitzenpegeltaste)...... Seite 21

16 PROG (Programmtaste) ...... Seite 12

⑰ CLEAR (Löschtaste) ...... Seite 13

18 INDEX (Indextaste) ...... Seite 14

19 OUTPUT LEVEL -/+ (Ausgangspegeltasten).... Seite 15

⑳ DISC SKIP (CD-Überspringtaste)...... Seite 8

21 RANDOM (Zufallswiedergabetaste) ...... Seite 8

22 (Überspringtaste)

23 ▷▶ (Suchlauftaste)

Display

Das Anzeigefeld (Display) ist in der Mitte dieses Gerätes angeordnet und zeigt Informationen über die CDs an.

Nachdem Sie die Disk-Lade durch Drücken der OPEN/CLOSE-Taste eingefahren oder eine Disk durch Drücken der DISC SKIP-Taste bei gestopptem Gerät gewählt haben, zeigt das Display die gesamte Titelzahl und die gesamte Spieldauer der gewählten Disk für einige Sekunden an.

① 2 3 4 5 5060s 1 2 3 4 5 8 7 8 9 10 11:12 12 53:38

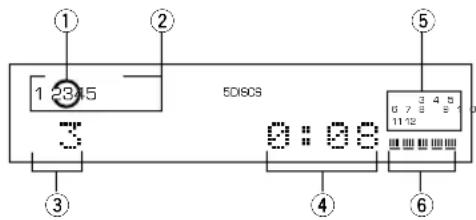

■ Display informationen während der CD-Wiedergabe

1 2 1 23:45 3 50/60S 0:00 6 7 8 9 10 11:12 ③ ④ ⑤ ⑥

① Zeigt die Ladennummer der gewählten Disk an.
② Die den Nummern, welche den Laden entsprechen, die Disks enthalten, leuchten nach der Wahl der Disks auf.
③ Zeigt die gewählte Titelnummer an.
④ Zeigt die Zeitanzeige an. (Siehe “Wahl der Zeitanzeigen und der Textdaten” auf der rechten Seite.)
⑤ Zeigt die Nummern an, welche den Nummern der Titel (bis zu 20) auf der gewählten Disk eentsprechen. Nachdem jeder Titel wiedergegeben wurde, verschwindet die entsprechende Nummer, so daß die Anzahl der verbleibenden Titel (und ihre Nummern) auf einen Blick abgelesen werden kann.
⑥ nur CDC-685

Zeigt den Pegel des Signalausgangs an den Verstärker oder den Kopfhörerpegel an, der unter Verwendung der OUTPUT LEVEL -/+ Tasten eingestellt wurde.

■ Änderung der Displayhelligkeit

Falls gewünscht, können Sie die Helligkeit des Displays in drei Stufen ändern, indem Sie die DIMMER-Taste drücken.

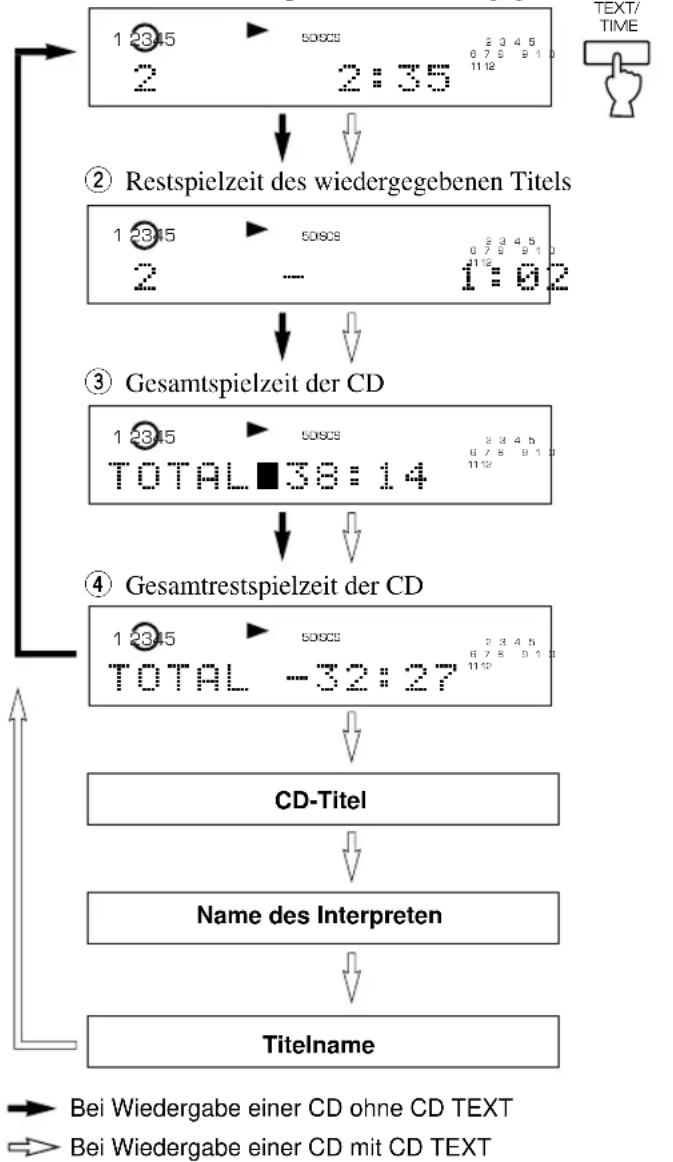

■ Wahl der Zeitanzeigen und der Textdaten

Sie können eine von vier Zeitanzeigen wählen, indem Sie die Text/Zeit-Anzeigemodus-Wahltaste (TEXT/TIME) drücken. Wenn Sie eine CD mit CD TEXT wiedergeben, werden der CD-Titel, der Name des Interpreten und der Titelname ebenfalls angezeigt, da dieses Gerät kompatibel mit CD TEXT ist. Mit jedem Drücken der Text/Zeit-Anzeigemodus-Wahltaste (TEXT/TIME) ändert die Anzeige wie folgt.

① Verstrichene Spielzeit der wiedergegebenen Titels

Hinweise

• Für Titelnummern von 21 und höher wird keine Restzeit ② angezeigt.
• Bei manchen CD TEXT-Disks werden der CD-Titel, die Namen der Interpreten oder die Titelnamen vielleicht nicht angezeigt. In diesem Fall erscheint der Schriftzug "NO ENTRY" im Display.

GRUNDBEDIENUNGSSCHRITTE

In dieser Bedienungsanleitung wird die Bedienung des Gerätes mit der Fernbedienung beschrieben. Für die Bedienung mit den Bedienungselementen des Gerätes müssen Sie die betreffenden Gerätetaste, die gleich wie die der Fernbedienung sind, betätigen.

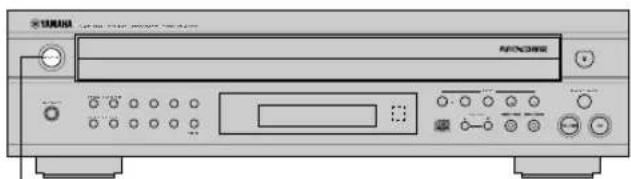

Einlegen und Herausnehmen der CDs

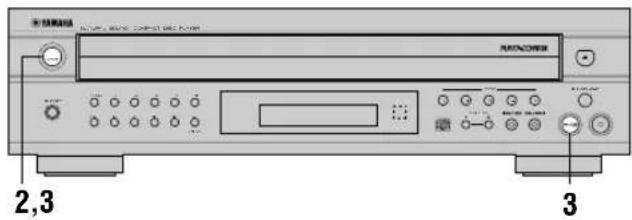

1 Schalten Sie das Gerät ein.

Auf der Fronttafel

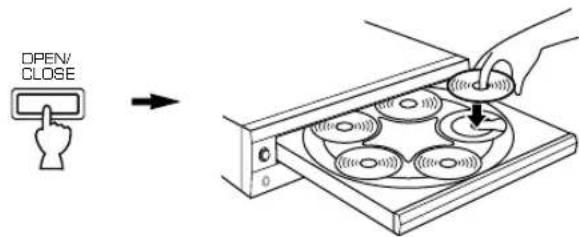

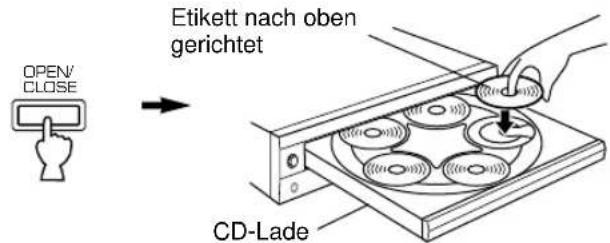

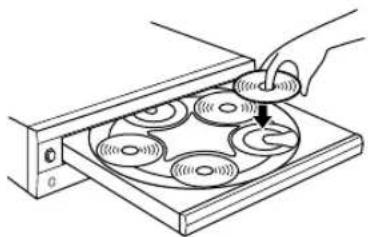

2 Öffnen Sie die CD-Lade und legen Sie die CDs ein.

Verwenden Sie die Diskführung, um die CDs richtig in der CD-Lade auszurichten.

OPEN/ CLOSE Etikett nach oben gerichtet CD-Lade

Wiedergabe einer 8-cm-CD
Legen Sie diese CD in die innere Vertiefung der CD-Lade ein. Legen Sie niemals eine normale (12 cm) CD auf eine 8-cm-CD.

3 Die CD-Lade schließen.

• Die CD-Lade kann mit der Wiedergabe/Pausentaste ( / ), einer Cd-Taste (DISC), einer Zifferntaste auf der Fronttafel, der Zufallswiedergabetaste (RAN-DOM) oder durch leichtes Anstoßen der Ladenvorderseite geschlossen werden. In diesem Fall beginnt die Wiedergabe automatisch, aber auf der Anzeige wird die Titelgesamtzahl und die Gesamtspielzeit der ersten eingestellten CD nicht angezeigt.

4 Stellen Sie die gewünschte CD-Wiedergabebetriebsart (1DISC oder 5DISCS) ein, so daß sie auf der Anzeige erscheint.

MODE 1DISC 5DISCS Zeigt die eingestellte CD- Wiedergabebetriebsart

"1DISC"Modus: Nur Wiedergabe der eingestellten CD
"5DISCS"Modus: Aufeinanderfolgende Wiedergabe aller eingelegten CDs

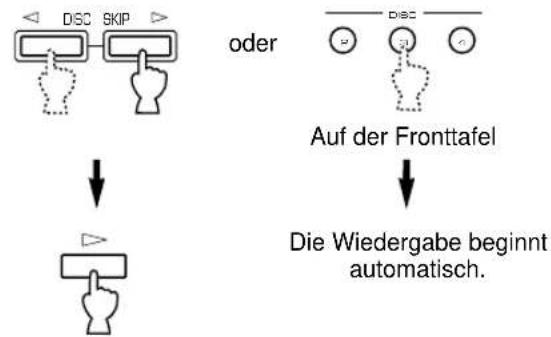

5 Beginnen Sie mit der Wiedergabe des ersten Titels von der ersten CD.

* Stellen Sie die CD mit der CD-Überspringtaste (DISC SKIP) bzw. der CD-Taste (DISC) auf der Fronttafel ein.

■ Unterbrechen der Wiedergabe

oder

Auf der Fronttafel

Drücken Sie zum Fortsetzen der Wiedergabe nochmals die Pausentaste (☐☐) (oder drücken Sie die Wiedergabetaste (☐)).

* Die Wiedergabe/Pausentaste ( >/ ) an der Fronttafel kann zum kurzzeitigen Unterbrechen und fortsetzen der Wiedergabe verwendet werden.

■ Ausschalten der Wiedergabe

oder

Auf der Fronttafel

■ Ausschalten

Drücken Sie die Netztaste (POWER) nochmals.

Auf der Fronttafel

PLAYXCHANGE

Während der Wiedergabe kann die CD-Lade mit der PLAYXCHANGE-Taste auf der Fronttafel geöffnet werden, ohne die Wiedergabe zu unterbrechen. In diesem Fall haben die CD-Überspringtasten (DISC SKIP) keine Funktion. Bei geöffneter Lade können Sie die CDs einlegen und herausnehmen. Versuchen Sie jedoch nicht eine CD in das hintere verdeckte Fach einzulegen, weil in diesem Fach bereits eine CD vorhanden ist, die abgespielt wird, und die CD und das Gerät dadurch beschädigt werden können.

■ Diese Betriebsart ist für die Suche einer bestimmten CD (bzw. zur Überprüfung von CDs in der Lade) geeignet.

Wenn die CD-Anspieltaste (DISC SCAN) im Stoppmodus gedrückt wird, gibt dieses Gerät einen Abschnitt jeder CD aufeinanderfolgend für jeweils 8 Sekunden wieder. Falls Sie die gewünschte CD gefunden haben, können Sie die CD-Anspieltaste (DISC SCAN) nochmals oder die Wiedergabetaste ( ) drücken, um in die normale Wiedergabebetriebsart umzuschalten.

Hinweise

• Während dieser Wiedergabeart blinken die CD-Nummernanzeigen. Nach beendetem Anspielen einer CD hört die entsprechende Nummer zu blinken auf und leuchtet danach ständig.
• Falls die wiedergegebene CD eine lange Leerstelle zwischen den Titeln aufweist, können Sie während der CD-Anspielfunktion keinen Ton hören.

Überspringen von Titeln

■ Wiedergabe vom Beginn des nächsten Titels

■ Wiedergabe vom Beginn des gerade wiedergegebenen Titels

■ Wiedergabe vom Beginn des vorherigen Titels

- Diese Bedienungsschritte können auch bei eingeschalteter Pause oder bei ausgeschalteter Wiedergabe ausgeführt werden.

- Betätigung der Überspringtaste ◀◀ oder ▷▶ der Fernbedienung:

* Falls die Taste gedrückt gehalten wird, läuft die Titelnummer fortlaufend nach oben (oder unten).

- Betätigung der Überspring/Suchlauftaste / oder / auf der Fronttafel:

* Halten Sie keine Taste gedrückt, weil sonst der eingestellte Titel mit hoher Geschwindigkeit wiedergegeben wird.

■ DIREKTWIEDERGABE

Stellen Sie den gewünschten Titel mit den Zifferntasten ein.

1 2 3 4 5 6 7 8 9 0 [phone] Die eingestellte Titelnummer wird angezeigt.

Beispiel: Einstellen der Titelnummer 25

⑩ zweimal drücken, und unmittelbar danach ⑤ drücken.

* Falls eine höhere Titelnummer als auf der CD vorhanden eingestellt wird, wird der letzte Titel der CD wiedergegeben.

Suchlauf

■ Schneller Suchlauf in Vorwärtsrichtung

(Die Taste gedrückt halten.)

■ Schneller Suchlauf in Rückwärtsrichtung

(Die Taste gedrückt halten.)

- Beim Suchlauf kann die Musikwiedergabe, allerdings verzerrt, mitgehört werden, um eine bestimmte Stelle aufzufinden oder einen raschen Überblick über den Titelinhalt zu erhalten.

- Der manuelle Suchlauf kann auch bei auf Pause geschalteter CD-Wiedergabe ausgeführt werden. In diesem Fall kann jedoch kein Ton vernommen werden.

- Betätigung der Überspring/Suchlauftaste / oder / auf der Fronttafel:

* Lassen Sie die Taste nach dem Drücken nicht los, weil sonst die Wiedergabe zum Beginn des nächstens Titels bzw. zum Beginn des gegenwärtigen Titels springt.

CD-Text

Dieses Gerät ist kompatibel mit der CD TEXT-Funktion. Die CD TEXT-Disk enthält Informationen wie CD-Titel, Namen der Interpreten und Titelnamen. Falls es sich bei der gegenwärtigen CD um eine CD TEXT-Disk handelt, liest das Gerät den CD-Titel, den Namen des Interpreten und die Titelnamen von der CD. Sie können die CD TEXT-Daten anzeigen (siehe "Wahl der Zeitanzeigen und der Textdaten" auf Seite 7).

VERSCHIEDENE FUNKTIONEN

Zufallswiedergabe

Sie können die Titel einer oder mehrerer CDs in zufälliger Reihenfolge wiedergeben. Das Gerät mischt automatisch die Titel alle Disks oder einer bestimmten Disk in der Lade.

1,2 3 4 YAMAHA

1 Legen Sie eine bzw. mehrere CDs ein.

2 Die CD-Lade schließen.

3 Stellen Sie die gewünschte CD-Wiedergabebetriebsart (1DISC oder 5DISCS) ein.

* Falls die Betriebsart "1DISC" eingestellt wird, die gewünschte CD mit den CD-Überspringtasten (DISC SKIP) der Fernbedienung oder der CD-Taste (DISC) an der Fronttafel einstellen.

4 Die Zufallswiedergabetaste (RANDOM) drücken.

Die Anzeige "RNDM" leuchtet im Display.

■ Ausschalten der Zufallswiedergabe

Drücken Sie die Stopptaste (☐) oder nochmals die Zufallswiedergabetaste (RANDOM) oder öffnen Sie die CD-Lade mit der Aus-/Einfahrtaste (OPEN/CLOSE). Die Anzeige "RNDM" erlischt.

Hinweise

• Beim Programmieren oder bei der Programmwiedergabe kann diese Funktion nicht benutzt werden.
• Wenn die Überspringtaste (▶▶) gedrückt wird, springt die Wiedergabe zum nächsten Titel der Zufallsreihenfolge. Wenn die Überspringtaste (◀◀) gedrückt wird, kehrt die Wiedergabe an den Anfang des gerade wiedergegebenen Titels zurück.
• Diese Anzeige erscheint während der Zufallswiedergabe.

- Während der Zufallswiedergabe wird keine Gesamtrestspielzeit angezeigt.

Programmwiedergabe

Sie können ein Programm von beliebigen Titeln von einer oder mehreren CDs zusammenstellen.

SYNC-FID DRIVER OPEN CLOSE 1 HIGH TIME STAIN TAPE PROCEDURE 3 5 1 2 3 4 5 6 7 8 9 LPGC INDEX MASC - OUTPUT YAMAHA 2,4 7 1

1 Schalten Sie die Wiedergabe aus.

2 Eine Anzeige der Gesamtspielzeit pro CD aus den CD-Laden 2 bis 5 ist für ein erstelltes Titelprogramm nur möglich, nachdem jede CD-Lade per DISC SKIP-Tasten einmal angewählt wurde.

* Ohne diese Operation wird die Gesamtzeit der programmierten Titel während der Programmierung nicht angezeigt.

3 Drücken Sie für das Programmieren die Programmtaste (PROG).

4 Stellen Sie die gewünschte CD ein.

oder

Auf der Fronttafel

5 Drücken Sie für das Programmieren eines Titels die entsprechende Zahlentaste.

6 Wiederholen Sie die Bedienungsschritte 4 und 5, um weitere Titel zu programmieren. Sie können den gleichen Titel auch mehrmals programmieren.

7 Nach abgeschlossener Programmierung beginnen Sie mit der Wiedergabe.

■ Anzeigen beim Programmieren

1 2 3 4 5 PROG STEP 1 ① ② ④ 1 2 3 4 5 PROG 3:25 ③

① Zeigt die Programmnummer für den nächsten Programmtitel
② Zeigt die eingestellte CD und die Titelnummer
③ Zeigt die Gesamtspielzeit der programmierten Titel
④ Zeigt die Nummern der programmierten Titel auf der gewählten CD

* Falls nach dem Drücken der Programmtaste (PROG) die Anzeige "STEP 1" nicht erscheint, muß die Text/Zeit-Anzeiogemodus-Wahltaste (TEXT/TIME) gedrückt werden.

* Die Gesamtspielzeit wird nicht angezeigt, falls sie mehr als 99 Minuten und 59 Sekunden beträgt.

Hinweise

• Sie können bis zu 40 Titel programmieren.
• Wenn Sie anstelle einer Titelnummer "0" eingeben, wird die ganze CD programmiert und die Anzeige "ALL" leuchtet auf.
• Falls eine Titelnummer höher als 20 programmiert wird, wird keine Gesamtspielzeit angezeigt.
• Falls während des Programmierens die Text/Zeit-Anzeigemoddus-Wahltaste (TEXT/TIME) gedrückt wird, wird die Programmnummernanzeige auf die Gesamtspielanzeige der programmierten Titel oder auf keine Anzeige umgeschaltet. Die Anzeige kann durch nochmaliges Drücken der Text/Zeit-Anzeigemoddus-Wahltaste (TEXT/TIME) wieder zurückgeschaltet werden.
• Die Verwendung der Überspringtasten und beschränkt sich während der Wiedergabe auf die programmierten Titel.
• Durch Drücken einer Nummerntaste wird das derzeitige Programm gestoppt, worauf an den Beginn des Titels mit der gedrückten Nummer gesprungen wird. Sobald dieser Titel abgespielt wurde, setzt das vorher unterbrochene Programm mit der Wiedergabe fort.
• Die Suchlauftasten und können während der Wiedergabe zum Suchlauf aller Titel, einschließlich nicht programmierter, verwendet werden.

■ Ausschalten der Programmwiedergabe

Drücken Sie die Stopptaste (☐), so daß die erste programmierte Titelnummer angezeigt wird. Drücken Sie die Wiedergabetaste (▶), um die Wiedergabe wieder einzuschalten. Die Wiedergabe beginnt am Programmanfang.

■ Löschen des Programms

Für das Löschen gibt es die folgenden Methoden.

• Drücken Sie in der Stoppbetriebsart die Stopptaste (☐) oder die Löschtaste (CLEAR).
  • Fahren Sie die CD-Lade aus.
  • Schalten Sie das Gerät aus.

■ Überprüfen des Programms

① Drücken Sie die Stopptaste (□) während der programmierten Wiedergabe.
② Drücken Sie die Programmtaste (PROG).
③ Durch das Drücken der Überspringtaste (▶▶) werden die Titelnummern in der programmierten Reihenfolge angezeigt. Durch Drücken der Überspringtaste (◀◀) wird die Reihenfolge umgekehrt.

■ Ändern des Programms

① Führen Sie die Schritte in “Überprüfen des Programms” aus.
② Stellen Sie die zu ändernde Titelnummer mit der Überspringtaste ◀◀ oder ▶▶ ein.
③ Wählen Sie die Titelnummer, die Sie neu speichern wollen, mit den Zahlentasten. Der vorher gespeicherte Titel wird gelöscht und an seiner Stelle der neu eingegebene Titel abgespeichert.
④ Drücken Sie nach abgeschlossener Änderung nochmals die Programmtaste (PROG) oder die Wiedergabetaste (▷).

Wiederholungswiedergabe

Die Wiedergabe eines Titels oder einer bzw. mehrerer CDs kann wiederholt werden, wenn die Wiederholungstaste (REPEAT) gedrückt wird. Bei jedem Drücken der Wiederholungstaste (REPEAT) wie die Wiederholungsbetriebsart umgeschaltet.

■ Titelwiederholung (REP S)

Die Wiedergabe eines bestimmten Titels wird wiederholt.

* Diese Wiedergabewiederholung ist auch in der Programm- und Zufallsweidergabebetriebsart möglich. (Beim Ausschalten der Wiedergabeweiderholung wird wieder auf die Programm- bzw. Zufallswiedergabebetriebsart zurückgeschaltet.)

■ CD-Wiederholung (REP F)

In der Betriebsart "1DISC" wird die Wiedergabe einer bestimmten CD wiederholt. In der Betriebsart "5DISCS" wird die Wiedergabe aller eingelegten CDs wiederholt.

* Bei der Programmwiedergabe werden alle programmierten Titel wiederholt.
* In der Zufallswiedergabebetriebsart werden alle Titel in der gleichen Zufallsreihenfolge der gewählten Betriebsart ("1DISC" bzw. "5DISCS") wiederholt.

Indexsuche

Falls die Titel einer CD mit Indexnummern versehen sind, kann die Wiedergabe von einer gewünschten Indexnummer begonnen werden.

1 Stellen Sie einen Titel mit Indexnummer ein.

2 Drücken Sie die Indextaste (INDEX).

3 Stellen Sie die gewünschte Indexnummer ein.

3 IDX 3

■ Ausschalten der Indexsuchfunktion

Drücken Sie die Indextaste (INDEX).

Hinweise

• Es gibt CDs, die mit Indexnummern versehen sund, um Titel, wie z.B. die Sätze einer Sinfonie, zu unterteilen. Aus der CD-Beilage ist ersichtlich, ob die CD Indexnummern enthält.
• Falls eine höhere Nummer eingegeben wird, deren Index gar nicht vorhanden ist, beginnt die Wiedergabe mit der höchsten vorhandenen Indexnummer.
• Es gibt auch CDs, bei denen die Wiedergabe etwas vor der mit einer Indexnummer gekennzeichneten Stelle beginnt.
• Falls keine Indexnummern vorhanden sind, beginnt die Wiedergabe mit dem gewählten Titel.

Einstellung des Pegels

nur CDC-685

■ Einstellen des Signalausgangspegels zu einem Verstärker usw.

Der an den rückseitigen Buchsen LINE OUT anliegende Signalausgangspegel für einen Verstärker usw. kann mit den Lautstärketasten (OUTPUT LEVEL -/+ ) eingestellt werden.

oder

Auf der Fronttafel

Für eine optimale Klangqualität

* Stellen Sie den Signalausgangspegel auf den Maximalwert, wenn für den Anschluß die Buchse DIGITAL AUDIO OUT (OPTICAL) verwendet wird.

* Der Signalausgangspegel kann anhand der Anzeige überprüft werden.

[Non-Text]

nur CDC-685

■ Wiedergabe über einen Kopfhörer

Schließen Sie einen Kopfhörer an die Kopfhörerbuchse (PHONES) an und stellen Sie die Lautstärke mit den Lautstärketasten (OUTPUT LEVEL -/+ ) ein.

* Beachten Sie, daß mit den Lautstärketasten (OUTPUT LEVEL -/+ ) auch der Signalausgangspegel zu einem Verstärker usw. verändert wird.

PHONES

Timer-Wiedergabe

nur CDC-685

Sie können mit der Wiedergabe zu einem bestimmten Zeitpunkt beginnen, indem Sie einen (separat erhältlichen) Timer anschließen. Siehe die Bedienungsanleitung des Timers.

① Wählen Sie die gewünschte Wiedergabebetriebsart ("1DISC" oder "5DISCS").
② Drücken Sie die Netztaste (POWER), um das Gerät einzuschalten.
③ Drücken Sie die Netztaste (POWER) bei gedrückt gehaltener Wiedergabe/Pausentaste ( / ) auf der Fronttafel. Kurz danach erscheint der Schriftzug “TIMER P. ON” im Display, und die Timer-Funktion ist eingeschaltet. (Wenn die Timer-Wiedergabefunktion bereits eingeschaltet ist, wird durch den obigen Vorgang “TIMER P. OFF” angezeigt und die Timer-Wiedergabefunktion ausgeschaltet. In diesem Falle wiederholen Sie die Schritte 2 und 3, um die Timer-Wiedergabefunktion wieder einzuschalten.)
④ Stellen Sie den Timer auf die gewünschte Zeit ein. Wenn die eingestellte Zeit erreicht wird, schaltet das Gerät ein und beginnt mit der Wiedergabe.

2,3 3

CD-SYNCHRONAUFNAHME

Durch die Verwendung eines kompatiblen Cassettendecks von YAMAHA können Sie das Cassettendeck synchronisieren, damit dieses gleichzeitig mit dem Beginn der Wiedergabe einer CD mit der Aufnahme startet. Mit dieser Funktion können Sie eine CD einfach und genau auf Band aufnehmen. (Schlagen Sie in der Cassettendeck-Bedienungsanleitung nach, um herauszufinden, ob das Cassettendeck kompatibel ist.)

* Dieses Gerät und das Cassettendeck müssen nahe beieinander aufgestellt werden, so daß Sie mit der Fernbedienung beide Geräte miteinander steuern können.

2 4 5 YAMAHA

1 Wählen Sie eine CD.

2 Legen Sie eine Cassette in das Cassettendeck.

* Die Spitzenpegel-Suchfunktion erleichtert ddas Einstellen des richtigen Aufnahme- Aussteuerungspegels am Cassettendeck. (Siehe Seite 21.)

3 Drücken Sie die Synchrontaste (SYNCHRO).

Damit wird dieses Gerät in die Pause und das

Cassettendeck in die Aufnahmepause geschaltet.

* In diesem Fall blinkt die Zeitanzeige dieses Gerätes.

4 Falls erwünscht, stellen Sie den ersten Aufnahmetitel ein.
        direction TB
        direction LR
        note right of A: oder
        note right of J: DISC SKIP

5 Drücken Sie die Wiedergabetaste (▶).

Die Wiedergabe der CD und die Aufnahme des Cassettendecks werden eingeschaltet.

* Die Wiedergabe der CD wird ein wenig verzögert eingeschaltet.

6 Um die Aufnahme kurzzeitig zu unterbrechen und mit einem anderen Titel fortzusetzen, führen Sie erneut die Schritte 3 bis 5 aus.

■ Ausschalten der Funktion

Drücken Sie die Stopptaste (□).

Hinweise

• Zum Beenden oder Ausschalten der Aufnahme müssen Sie die Stopptaste (□) des Cassettendecks drücken.
• Auf diese Weise kann anstelle der ganzen CD auch ein Programm von zusammengestellten Titeln aufgenommen werden. (Für das Programmieren der Titel wird auf die Seiten 12 bis 13 verwiesen.)
• Diese Funktion kann auch zusammen mit der Cassetten-Programmierfunktion verwendet werden. (Siehe Seiten 17 bis 20.)

TITELPROGRAMMIERUNG FÜR DIE AUFNAHME

Mit dieser Funktion können Titel für die Aufnahme einfach programmiert werden. Nach Eingabe der Cassettengesamtspielzeit können die Titel automatisch oder manuell für die Aufnahme programmiert werden, so daß die Aufnahmeleerzeit am Cassettenende möglichst klein ist. Die Spitzenpegel-Suchfunktion erleichtert das Einstellen des richtigen Aufnahme-Aussteuerungspegels am Cassettendeck. (Siehe Seite 21.)

Automatische Bandprogrammierung

Die Titel der CD werden automatisch in unveränderter Reihenfolge programmiert.

3 4 5 YAMAHA

1 Schalten Sie die Wiedergabe aus.

2 Wählen Sie die CD.

3 Geben Sie die Cassettengesamtspielzeit ein.

Durch Drücken der Cassettentaste (TAPE) wird zwischen vier verschiedenen Cassettenspielzeiten umgeschaltet.

Die Cassetengesamtspielzeit kann auch manuell eingegeben werden.

Beispiel: C-64-Cassette (32 Minuten pro Seite)

6 ① 4 ② → 64

4 Drücken Sie die Wiederholungstaste (REPEAT)

Die Titel für die Seite A und B werden automatisch entsprechend der Cassetengesamtspielzeit programmiert.

* Auf der Anzeige erscheinen kurzzeitig die programmierten Titelnummern und die Titelgesamtzahl für die Seite A und B.

5 Beginnen Sie mit der Aufnahme auf dem Cassettendeck und drücken Sie gleichzeitig die Wiedergabetaste (▷) an der Fernbedienung des CD-Spielers.

6 Am Ende der Cassettenseite A wird der CD-Spieler auf Pause geschaltet.

Drehen Sie danach die Cassette auf die Seite B um und setzen Sie die Aufnahme fort, indem Sie die Wiedergabetaste (▶) oder die Pausentaste (□□) an der Fernbedienung des CD-Spielers drücken.

Hinweise

• Es wird empfohlen, daß Sie eine Cassette verwenden, deren Aufnahmedauer etwas länger als die Spieldauer der aufzunehmenden CD ist, da anderenfalls die programmierten Titel einer CD vielleicht nicht richtig auf die Bandhälften der Cassette passen.
• Eine CD-Synchronaufnahme ist möglich, wenn das verwendete Cassettendeck kompatibel ist. In diesem Fall müssen Sie im Schritt 5 und 6 die Synchrontaste (SYNCHRO) und die Wiedergabetaste ( ≥slant ) der Fernbedienung dieses Gerätes drücken. Danach beginnt die Aufnahme automatisch. (Für weitere Einzelheiten wird auf die Seite 16 verwiesen.)

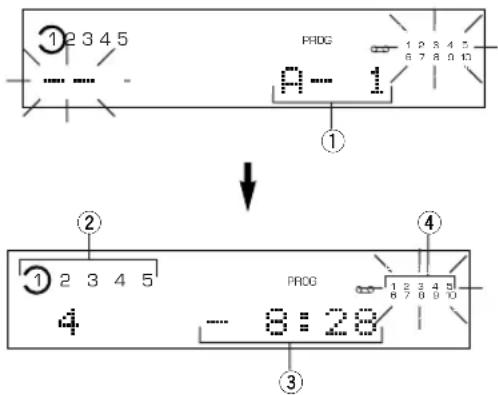

■ Anzeige beim Programmieren

① 2 3 4 5 5 PROS 20:00 ② ③

① Zeigt nach dem automatischen Programmieren die Anzahl der programmierten Titel für jede Seite, danach wird die Anzeige auf die Nummer des ersten für Seite A programmierten Titels umgeschaltet.
② Anzeige der Gesamtspielzeit der programmierten Titel für jede Seite.
③ Anzeige der programmierten Titelnummern für jede Seite.

Manuelle Bandprogrammierung

Mit dieser Funktion können Sie Titel von einer oder mehreren CDs in beliebiger Reihenfolge für die Aufnahme auf einer Cassette programmieren.

EXCUCED DRIVER OPEN CLOSE TAXI TIME TAPE PRODUCER 1 S S 2 P P 3 P P 4 5 6 7 8 YAMAHA 2,5 1

1 Schalten Sie die Wiedergabe aus.

2 Ein Überspielprogramm von Titeln der CD's in den Laden 2 bis 5 ist nur möglich, nachdem jede CD-Lade durch Drücken der CD-Überspringtasten (DISC SKIP) einmal angewählt wurden.

* Durch diesen Vorgang liest das Gerät den Inhalt der CD. Falls dieser Vorgang für eine CD nicht ausgeführt wird, dann können die Titel dieser CD nicht programmiert werden.

3 Führen Sie den Schritt 3 auf Seite 17 aus.

4

5 Falls erforderlich, wählen Sie eine gewünschte CD durch Drücken der CD-Überspringtasten (DISC SKIP).

6 Wählen Sie einen Titel.

7 Wiederholen Sie die Schritte 5 und 6, um weitere Titel für die Aufnahme auf der Cassettenseite A zu programmieren. Sie können den gleichen Titel auch wiederholt programmieren.

* Falls die Anzeige "ERROR" aufleuchtet, kann der gewählte Titel nicht programmiert werden, weil die verbleibende Spielzeit auf der Cassettenseite A nicht ausreicht.

8 Geben Sie nach beendetem Programmieren für die Cassettenseite A eine Pause durch Drücken der Cassettentaste (TAPE) ein.

* Wenn die Anzeige "PAUSE" in dem Display aufleuchtet, können Sie die Titel für die Cassettenseite B programmieren.

9 Wiederholen Sie die Schritte 5 und 6, um weitere Titel für die Aufnahme auf der Cassettenseite B zu programmieren.

Sie können den gleichen Titel auch wiederholt programmieren.

* Falls die Anzeige "ERROR" aufleuchtet, kann der gewählte Titel nicht programmiert werden, weil die verbleibende Spielzeit der Cassettenseite B nicht ausreicht.

10 Starten Sie die Aufnahme auf dem Cassettendeck und drücken Sie gleichzeitig die Wiedergabetaste (▷) der Fernbedienung des CD-Spielers.
Am Ende der Cassettenseite A wird der CD-Spieler auf Pause geschaltet. Kehren Sie die Cassette auf die Seite B um. Setzen Sie die Aufnahme fort und drücken Sie gleichzeitig die Wiedergabetaste (▶) oder die Pausentaste (□□) der Fernbedienung des CD-Spielers.

Hinweise

• Falls in den Schritten 7 oder 9 die Anzeige "ERROR" im Display erscheint, können Sie einen anderen kürzeren Titel programmieren, für den die verbleibende Spielzeit ausreicht. Falls in der Anzeige eine Titelnummer leuchtet, kann dieser Titel programmiert werden.
• Eine CD-Synchronaufnahme ist möglich, wenn das verwendete Cassettendeck kompatibel ist. In diesem Fall müssen Sie in den Schritten 10 und 11 die Synchrontaste (SYNCHRO) und danach die Wiedergabetaste ( ^1 ) der Fernbedienung des CD-Spielers drücken. Danach beginnt die Aufnahme automatisch. (Für weitere Einzelheiten wird auf Seite 16 verweisen.)

Hinweise für das Programmieren

• Zum Überprüfen, Löschen und Ändern des Programms wird auf die Seite 13 verwiesen.
  • Die maximale Anzahl von Programmtiteln beträgt 40. Eine programmierte PAUSE wird als ein Titel gezählt.
• Diese Funktion kann verwendet werden, um bis zum Titel 20 der CD zu programmieren. Falls die CD mehr als 20 Titel hat, können der 21. und die folgenden Titel nicht programmiert werden.

■ Anzeige während des Programmierens

1 2 3 4 5 P RDC 1 2 3 4 5 8 7 8 9 10 A - 1 ① ② ④ 1 2 3 4 5 4 P RDC 1 2 3 4 5 8 7 8 9 10 - 8:28 ③

① Zeigt die Cassettenseite und die Programmnummer für den nächsten einzugebenden Titel
② Zeigt die eingestellte Cd und die Titelnummer
③ Zeigt die verbleibende Spielzeit der Cassettenseite
④ Programmierte Titelnummern leuchten und programmierbare, aber nich nicht programmierte Titel blinken

* Falls nach dem Drücken der Programmtaste (PROG) die Anzeige "A-1" nicht erscheint, muß die Text/Zeit-Anzeigemodus-Wahltaste (TEXT/TIME) gedrückt werden.
* Falls während des Programmierens die Text/Zeit-Anzeigemodus-Wahltaste (TEXT/TIME) gedrückt wird, wird die Programmnummernanzeige auf die Restzeitanzeige der Cassettenseite umgeschaltet. Die Anzeige kann durch nochmaliges Drücken der Text/Zeit-Anzeigemodus-Wahltaste (TEXT/TIME) wieder zurückgeschaltet werden.

Zufällige Bandprogrammierung

Die Titel einer CD werden für die Aufnahme auf Cassetten in Zufallsreihenfolge programmiert.

USB 10.2mA USB 10.2mA USB 10.2mA USB 10.2mA USB 10.2mA USB 10.2mA USB 10.2mA USB 10.2mA USB 10.2mA USB 10.2mA USB 10.2mA USB 10.2mA USB 10.2mA USB 15.3mA USB 15.3mA USB 15.3mA USB 15.3mA USB 15.3mA USB 15.3mA USB 15.3mA USB 15.3mA USB 15.3mA USB 15.3mA USB 15.3mA USB 15.3mA USB 15.3mA USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB USB YAMAHA

1 Führen Sie die Schritte 1 bis 3 auf Seite 17 aus.
2 Drücken Sie die Zufallstaste (RANDOM).

Die Titel werden entsprechend der Cassettengesamtspielzeit automatisch für die Seite A und B programmiert.

* Auf der Anzeige erscheinen kurzzeitig die programmierten Titelnummern und die Titelgesamtzahl für die Seite A und B.

3 Beginnen Sie mit der Aufnahme des Cassettendecks und drücken Sie gleichzeitig die Wiedergabetaste (▶) an der Fernbedienung des CD-Spielers.
4 Am Ende der Cassettenseite A wird der CD-Spieler auf Pause umgeschaltet.

Drehen Sie danach die Cassette auf die Seite B um und setzen Sie die Aufnahme fort, indem Sie die Wiedergabetaste ( ) oder die Pausentaste ( ) der Fernbedienung des CD-Spielers drücken.

Hinweise

• Falls die Programmierung in der Zufallsreihenfolge erfolgt, sind die programmierten Titel bei jedem Drücken der Zufallswiedergabetaste (RANDOM) jedes Mal verschieden, so daß sich auch die Restzeit entsprechend ändert.
• Es wird empfohlen, daß Sie eine Cassette verwenden, deren Aufnahmedauer etwas länger als die Spieldauer der aufzunehmenden CD ist, da anderenfalls die programmierten Titel einer CD vielleicht nicht richtig auf die Bandhälften der Cassette passen.
• Eine CD-Synchronaufnahme ist möglich, wenn das verwendete Cassettendeck kompatibel ist. In diesem Fall müssen Sie in den Schritten 3 und 4 die Synchrontaste (SYNCHRO) und die Wiedergabetaste ( ≥slant ) der Fernbedienung dieses Gerätes drücken. Danach beginnt die Aufnahme automatisch. (Für weitere Einzelheiten wird auf die Seite 16 verwiesen.)

Anzeige beim Programmieren

① 2 3 4 5 4 13:00 PRCG ② ③ 1 3 5 7

① Zeigt nach dem automatischen Programmieren die Anzahl der programmierten Titel für jede Seite, danach wird die Anzeige auf die Nummer des ersten für die Seite A programmierten Titels umgeschaltet.
② Anzeige der Gesamtspielzeit der programmierten Titel für jede Seite.
③ Anzeige der programmierten Titelnummern für jede Seite.

AUTOMATISCHE SPITZENPEGELSUCHE

Mit dieser Funktion wird nach dem Spitzenpegel der CD gesucht. Die Stelle mit dem Spitzenpegel wird dann wiederholt wiedergegeben, um den Aufnahme-Aussteuerungspegel am Cassettendeck richtig einstellen zu können.

YAMAHA 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90

1 Schalten Sie die Wiedergabe aus.

2 Stellen Sie die Wiedergabebetriebsart "1DISC" ein.

MODE 1082

3 Wählen Sie die CD.

4 Drücken Sie die Spitzenpegeltaste (PEAK).

PEAK ↓ ① 2 3 4 5 1DEC 11 12 10 PEAK

Der Spitzenpegel wird auf der CD gesucht.

12345 8 109C REP 0:44 11:12 5 S 10 11:12 12345 PEAK 109C REP 0:44 11:12 5 S 10

Danach wird die Stelle mit dem Spitzenpegel mehrmals wiedergegeben. Stellen Sie den Aufnahme-Aussteuereungspegel am Cassettendeck während der Wiedergabewiederholung ein.

■ Ausschalten dieser Funktion

Drücken Sie zum Ausschalten die Stopptaste (□).

Hinweise

- Bei mehrmaliger Spitzenpegelsuche der gleichen CD ist es möglich, daß nicht immer die gleiche Stelle gefunden wird, weil die Spitzenwertsuche von bestimmten Teilen der CD, die durch den internen Mikrocomputer nach dem Zufallsprinzip ausgewählt werden, ausgeführt wird.

- Während der Wiedergabe kann nach dem Spitzenpegel von den programmierten Titeln gesucht werden. Dazu müssen Sie zuerst die Stopptaste (☐) und danach die Spitzenpegeltaste (PEAK) drücken. Bei ausgeschalteter Programmwiedergabe brauchen Sie nur die Spitzenpegeltaste (PEAK) drücken.

- Für die Spitzenpegelsuche aller auf der CD-Lade befindlichen CDs müssen Sie im 2. Schritt die Wiedergabebetriebsart "5DISCS" einstellen.

FEHLERSUCHE

Prüfen Sie bei einer auftretenden Störung zuerst, ob Sie den Fehler anhand der folgenden Tabelle beheben können. Falls dies nicht möglich ist, oder eine Störung vorliegt, die nicht aufgeführt ist, ziehen Sie den Netzstecker von der Steckdose ab und wenden Sie sich an Ihren YAMAHA Fachhändler oder einen YAMAHA Kundendienst.

STÖRUNG	MÖGLICH URSACHE	ABHILFE
Das Gerät kann mit dem Netzschalter (POWER) nicht eingeschaltet werden.	Das Netzkabel ist nicht oder nicht richtig an der Steckdose angeschlossen.	Das Netzkabel richtig anschließen.
Das Gerät arbeitet nicht richtig.	Externe Rauschstörungen (Beleuchtung, übermäßige statische Elektrizität usw.) oder falsche Bedienung des Gerätes.	Den Netzschalter ausschalten und den Netzstecker von der Netzdose abziehen. Nach etwa 30 Sekunden den Netzstecker wieder anschließen und den Netzschalter einschalten, und nochmals versuchen.
Die CD-Lade wird nicht vollständig geschlossen.	Ein Fremdkörper hat sich in der CD-Lade verklemmt.	Die CD-Lade vorsichtig überprüfen und den Fremdkörper entfernen.
Auf der Anzeige leuchtet keine CD-Nummer.	Die CD ist verkehrt eingelegt.	Die CD mit der Beschriftung nach oben gerichtet einlegen.
	Die CD ist beschädigt.	Die CD vorsichtig prüfen und ggf. eine andere CD verwenden.
	Am Laser-Abtaster hat sich Kondensat niedergeschlagen.	Nach dem Einschalten 20 bis 30 Minuten mit dem Beginn der Wiedergabe warten.
Die Wiedergabe beginnt nicht.	Die CD ist beschädigt.	Die CD vorsichtig prüfen und ggf. eine andere CD einlegen.
	Die CD wurde verkehrt eingelegt.	Die CD mit der Beschriftung nach oben gerichtet einlegen.
	Die CD ist verschmutzt.	Die CD reinigen.
Der Beginn der Wiedergabe ist verzögert bzw. die Wiedergabe beginnt an der falschen Stelle.	Die CD ist zerkratzt oder beschädigt.	Die CD vorsichtig prüfen und ggf. eine andere CD einlegen.
Keine Tonwiedergabe.	Die Verbindungskabel sind falsch angeschlossen.	Die Kabel richtig anschließen. Wenn die Störung damit nicht behoben wird, können die Kabel defekt sein.
	Bedienungsfehler des Verstärkers.	Den Verstärker auf die richtige Eingangsquelle einstellen.
Tonausfälle	Dieses Gerät ist Vibrationen oder Stößen ausgesetzt.	Dieses Gerät an einem anderen Ort aufstellen.
	Die CD ist verschmutzt.	Die CD reinigen.
Brummgeräusche	Die Verbindungskabel sind falsch angeschlossen.	Die Kabel richtig anschließen. Wenn die Störung damit nicht behoben wird, können die Kabel defekt sein.
Tunerstörgeräusche	Der Tuner befindet sich zu nahe an diesem Gerät.	Den Tuner weiter entfernt von diesem Gerät aufstellen.
Geräusche vvon der CD-Lade.	Die CD ist verzogen.	Eine andere CD verwenden.
Keine Funktion der Fernbedienung.	Die Batterien der Fernbedienung sind erschöpft.	Die Batterien durch neue ersetzen.
	Starkes Licht, wie direkte Sonneneinstrahlung oder von einer Fluoreszenzlampe trifft auf den Fernbedienungssensor.	Ändern Sie die Aufstellungsposition des CD-Spielers.

TECHNISCHE DATEN

Audioteil

Frequenzgang 2 Hz bis 20 kHz, ±0,5 dB

Klirrgrad (1 kHz) 0,003%

Störspannungsabstand 106 dB

Dynamikbereich 96 dB

Ausgangsspannung (1 kHz, 0 dB) 2,0±0,5 V

Kopfhörerausgang (-20 dB) 200±40 mV/150 Ohm (nur CDC-685)

Eigenschaften der Laserdiode

Material GaAlAs

Wellenlänge 780 nm

Emissionsdauer....kontinuierlich

Laser-Ausgangsleistung max. 44,6 μW*

* Diese Ausgangsleistung entspricht dem gemessenen Wert in einer Entfernung von etwa 200 mm von der Oberfläche des Objektivs im optischen Abtastblock.

Allgemein

Spannungsversorgung

USA- und Kanda-Modell 120 V, 60 Hz

Australien-Modell 240 V, 50 Hz

Europa- und Großbritannien-Modell ...... 230 V, 50 Hz

Allgemeines Modell ...... 110/120/220/240 V, 50/60 Hz

Leistungsaufnahme 12 W

Abmessungen (B x H x T) 435 x 116 x 404 mm

Gewicht.... 5,85 kg

Zubehörteile....Cinch-Kabel

Fernbedienung

Baatterien (Mignon, R6, UM-3) (2)

Änderungen vorbehalten

OBSERVERA: LÄS DESSA ANVISNINGAR INNAN APPARATEN BÖRJAR ANVÄNDAS.

Diverse funktioner 11

Tillbehör ...... RCA stiftkabel

Fjärrkontroll

Batterier (storlek AA, R6, UM-3) (2)

Technische gegevens 23

ZORG GOED VOOR UW CD'S

Dynamisch bereik 96 dB

Uitgangsniveau (1 kHz, 0 dB) 2,0±0,5 V

Die Verwendung von Bedienungselementen oder Einstellungen oder die Durchführung von Bedienungsvorgängen, die nicht in dieser Anleitung aufgeführt sind, kann zu einem Kontakt mit gefährlichen Laserstrahlen führen.

OBSERVERA
