BRUKSANVISNING Phalanx Micro 200 A HECO

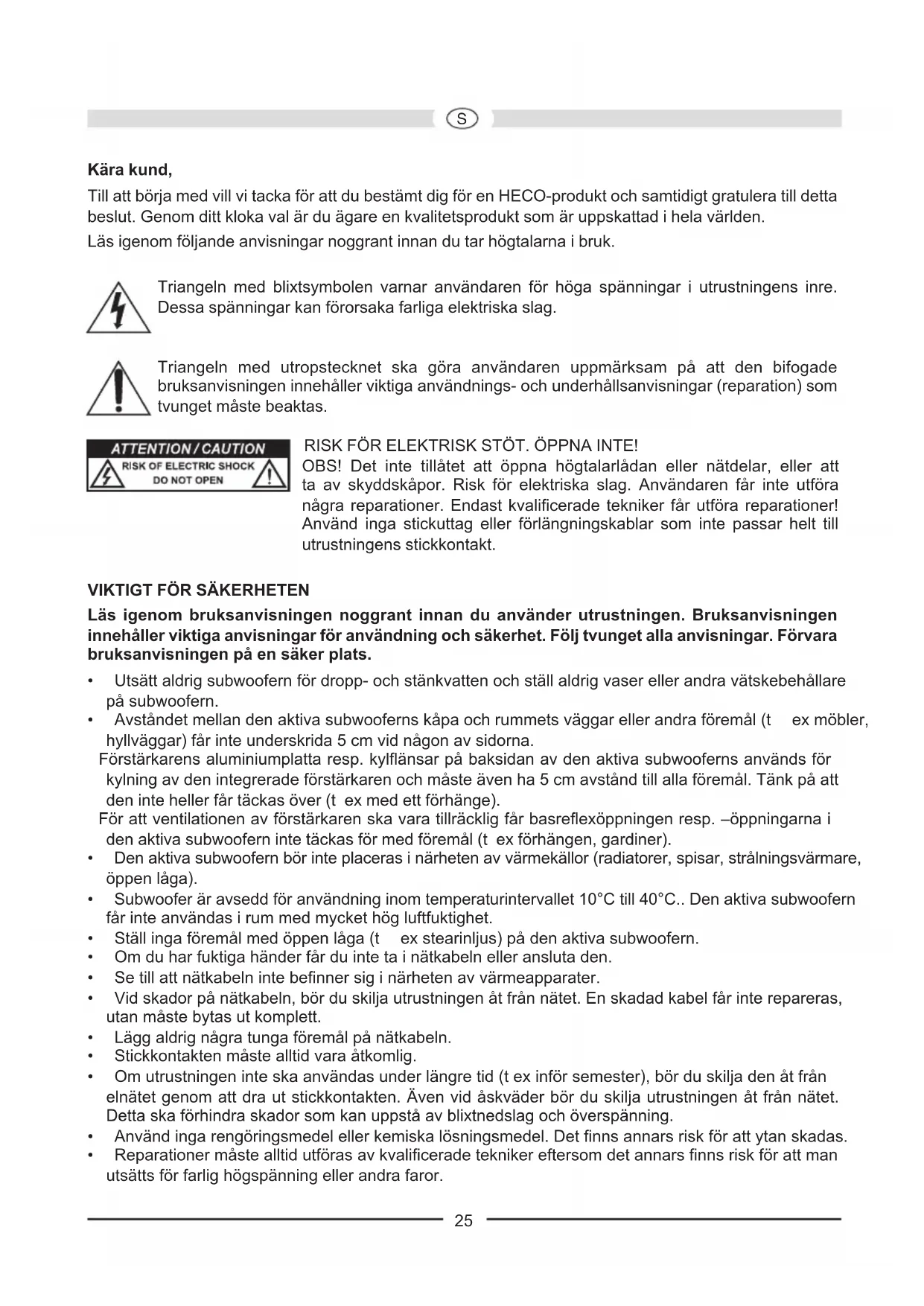

Till att börja med vill vi tacka för att du bestämt dig för en HECO-produkt och samtidigt gratulera till detta beslut. Genom ditt kloka val är du ägare en kvalitetsprodukt som är uppskattad i hela världen.

Läs igenom följande anvisningar noggrant innan du tar högtalarna i bruk.

Triangeln med blixtsymbolen varnar användaren för höga spänningar i utrustningens inre. Dessa spänningar kan förorsaka farliga elektriska slag.

Triangeln med utropstecknet ska göra användaren uppmärksam på att den bifogade bruksanvisningen innehåller viktiga användnings- och underhållsanvisningar (reparation) som tvunget måste beaktas.

RISK FÖR ELEKTRISK STÖT. ÖPPNA INTE!

OBS! Det inte tillåtet att öppna högtalarlådan eller nätdelar, eller att ta av skyddskåpor. Risk för elektriska slag. Användaren får inte utföra några reparationer. Endast kvalificerade tekniker får utföra reparationer! Använd inga stickuttag eller förlängningskablar som inte passar helt till utrustningens stickkontakt.

VIKTIGT FÖR SÄKERHETEN

Läs igenom bruksanvisningen noggrant innan du använder utrustningen. Bruksanvisningen innehåller viktiga anvisningar för användning och säkerhet. Följ tvunget alla anvisningar. Förvara bruksanvisningen på en säker plats.

• Utsätt aldrig subwoofern för dropp- och stänkvatten och ställ aldrig vaser eller andra vätskebehållare på subwoofern.
• Avståndet mellan den aktiva subwooferns käpa och rummets väggar eller andra föremål (t ex möbler, hyllväggar) får inte underskrida 5 cm vid någon av sidorna.

Förstärkarens aluminiumplatta resp. kylflänsar på baksidan av den aktiva subwooferns används för kylning av den integrerade förstärkaren och måste även ha 5 cm avständ till alla föremål. Tänk på att den inte heller får täckas över (t ex med ett förhänge).

För att ventilationen av förstärkaren ska vara tillräcklig får basreflexöppningen resp. –öppningarna i den aktiva subwoofern inte täckas för med föremål (t ex förhängen, gardiner).

- Den aktiva subwoofern bör inte placeras i närheten av värmekällor (radiatorer, spisar, strålningsvärmare, öppen låga).

- Subwoofer är avsedd för användning inom temperaturintervallet 10°C till 40°C.. Den aktiva subwoofern får inte användas i rum med mycket hög luftfuktighet.

• Ställ inga föremål med öppen låga (t ex stearinljus) på den aktiva subwoofern.

- Om du har fuktiga händer får du inte ta i nätkabeln eller ansluta den.

- Se till att nätkabeln inte befinner sig i närheten av värmeapparater.

- Vid skador på nätkabeln, bör du skilja utrustningen åt från nätet. En skadad kabel får inte repareras, utan måste bytas ut komplett.

- Lägg aldrig några tunga föremål på nätkabeln.

- Stickkontakten måste alltid vara åtkomlig.

- Om utrustningen inte ska användas under längre tid (t ex inför semester), bör du skilja den åt från elnätet genom att dra ut stickkontakten. Även vid åskväder bör du skilja utrustningen åt från nätet. Detta ska förhindra skador som kan uppstå av blixtnedslag och överspänning.

- Använd inga rengöringsmedel eller kemiska lösningsmedel. Det finns annars risk för att ytan skadas.

- Reparationer måste alltid utföras av kvalificerade tekniker eftersom det annars finns risk för att man utsätts för farlig högspänning eller andra faror.

AKTIV SUBWOOFER HECO PHALANX MICRO 200A

Innan du ansluter din högtalaranläggning måste du se till att alla enheter är frånkopplade. Kontrollera dessutom att alla högtalarkablar har rätt polning, dvs. utgångens pluspol är ansluten till motsvarande pluspol vid ingången och att minuspol är kopplad till minuspol. Beakta även bruksanvisningen till din mottagare/förstärkare och dina högtalare.

Uppställning

Frekvenserna som subwoofern avger kan inte lokaliseras av det mänskliga örat, därför är placeringen i de flesta fall inte problematisk. Vi rekommenderar dock att subwoofern placeras framför lyssnarplatsen i närheten av fronthögtalarna. Dessutom bör du se till att avståndet till föremål och sidoväggar uppgår till minst 30 cm och till bakväggen minst 20 cm, för att förhindra att basåtergivningen dämpas.

Eftersom det handlar om en subwoofer med inbyggd förstärkare, måste den anslutas till nätet med den bifogade kabeln.

Nätströmbrytare (2), Power-lampa (3), Power-strömbrytare (4)

	Nätströmbrytare ON Nätströmbrytare OFF
Power-strömbrytare ON	Subwoofer är i kontinuerlig drift, power-lampan lyser grönt.Lämplig inställning för återgivning av program med långa passager med låg ljudnivå (subwoofern kopplas inte ifrån oavsiktligt).	Subwoofer frånkoppladPower-lampa lyser ejDenna inställning bör väljas om utrustningen inte används under längre tid.
Power-strömbrytare AUTO	Subwoofern står först i standby, power-lampan lyser rött.Om subwoofern får en signal från mottagaren, kopplas den automatiskt in och power-lampan skiftar till grönt.Om inte längre mottar någon signal, kopplas den automatiskt över till standby efter ca. 15 minuter och power-lampan lyser rött.Rekommenderad inställning.

Line-ingångar (5)

För anslutning till utgångar för lågnivå på mottagaren/förstärkaren (stereo-drift), se bild 2. För anslutning till en AV-mottagare med lågnivå-subwooferutgång, se bild 3.

Line-utgångar (6)

För anslutning till ingångar för lågnivå på mottagaren/förstärkaren (stereo-drift), se bild 2, eller för anslutning av ytterligare en subwoofer.

Volymkontroll (7)

Med denna kontroll ställs ljudstyrkan i basområdet in på följande sätt:

1. Ställ baskontrollen på förstärkare i mellanläget (linjärt).
2. OBS! Vrid volymkontrollen till vänster anslag (lägsta ljudstyrka).
3. Lägg på musik och höj ljudstyrkan med förstärkarens kontroll till önskad nivå.
4. Ställ in basen på önskad ljudstyrka med volymkontrollen.

OBS! Vid anslutning till subwoofer-utgången på en AV-mottagare bör subwoofernivån ha ställts på 0 dB i mottaragens setup.

Delningsfrekvensreglering (8)

Härmed bör du ställa in den högsta frekvensen som subwoofern kan arbeta med. I kombination med hyllhögtalare bör frekvensen ställas in på 100 Hz - 150 Hz, om stående högtalare används kan en inställning mellan 50 Hz - 100 Hz rekommenderas.

Fasreglering (9)

I normalfall ska fasregleringen stå på 0°. I vissa fall kan det vara lämpligt att variera fasen mellan 0° och 360° (t ex vid långt avständ mellan subwoofern och front-satelliterna eller vid dålig akustik i rummet). Generellt gäller: Fasomkopplaren står i rätt läge när grundtonen låter mest naturlig.

SKÖTSEL

Rengör helst de lackerade ytorna med ett milt hushållsrengöringsmedel, använd alltså aldrig möbelpolish eller liknande.

TEKNISKA DATA

Konfiguration: Aktiv subwoofer
Bestyckning: 20 cm woofer, 2 x 20 cm bass-radiator
Utgångseffekt RMS/Max.: 325 / 650 W
Frekvensområde: 22 – 200 Hz
Delningsfrekvens: 50 – 200 Hz inställbar
Mått (BxHxD): 238 x 245 x 270 mm
Tillbehör: Nätkabel

VI FÖRBEHÅLLER OSS RÄTTEN TILL TEKNISKA ÄNDRINGAR.
