MANUALE UTENTE Phalanx Micro 200 A HECO

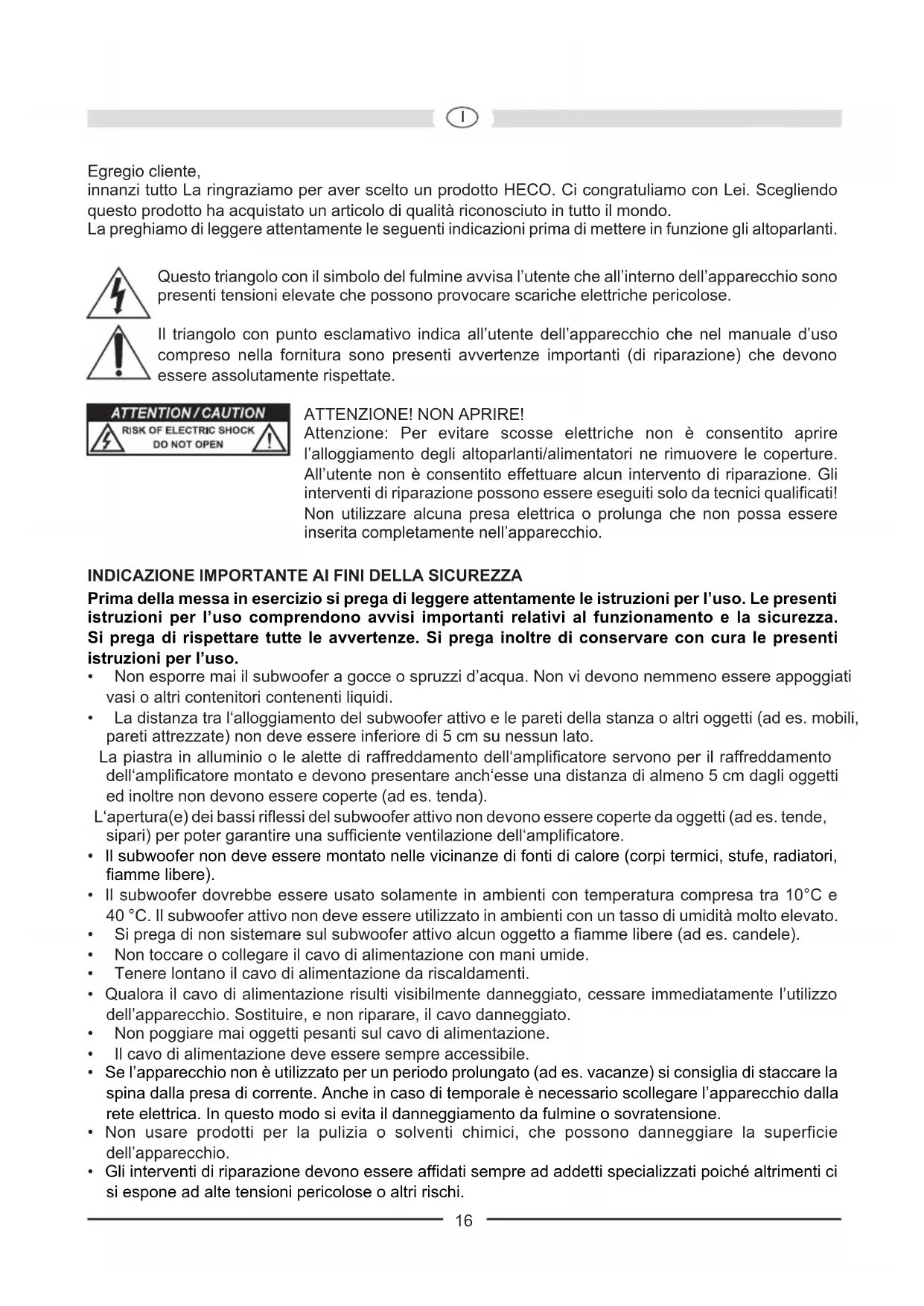

INDICAZIONE IMPORTANTE AI FINI DELLA SICUREZZA

Prima della messa in esercizio si prega di leggere attentamente le istruzioni per l’uso. Le presenti istruzioni per l’uso comprendono avvisi importanti relativi al funzionamento e la sicurezza. Si prega di rispettare tutte le avvertenze. Si prega inoltre di conservare con cura le presenti istruzioni per l’uso.

• Nonesporremaiilsubwooferagocceospruzzid’acqua.Nonvidevononemmenoessereappoggiati vasi o altri contenitori contenenti liquidi.

• Ladistanzatral‘alloggiamentodelsubwooferattivoeleparetidellastanzaoaltrioggetti(ades.mobili, pareti attrezzate) non deve essere inferiore di 5 cm su nessun lato. La piastra in alluminio o le alette di raffreddamento dell‘amplificatore servono per il raffreddamento dell‘amplificatore montato e devono presentare anch‘esse una distanza di almeno 5 cm dagli oggetti ed inoltre non devono essere coperte (ad es. tenda). L‘apertura(e) dei bassi riflessi del subwoofer attivo non devono essere coperte da oggetti (ad es. tende, sipari) per poter garantire una sufficiente ventilazione dell‘amplificatore.

• Il subwoofer non deve essere montato nelle vicinanze di fonti di calore (corpi termici, stufe, radiatori, fiamme libere).

• Il subwoofer dovrebbe essere usato solamente in ambienti con temperatura compresa tra 10°C e 40 °C. Il subwoofer attivo non deve essere utilizzato in ambienti con un tasso di umidità molto elevato.

• Sipregadinonsistemaresulsubwooferattivoalcunoggettoafiammelibere(ades.candele).

• Nontoccareocollegareilcavodialimentazioneconmaniumide.

• Tenerelontanoilcavodialimentazionedariscaldamenti.

• Qualora il cavo di alimentazione risulti visibilmente danneggiato, cessare immediatamente l’utilizzo dell’apparecchio. Sostituire, e non riparare, il cavo danneggiato.

• Nonpoggiaremaioggettipesantisulcavodialimentazione.

• Ilcavodialimentazionedeveesseresempreaccessibile.

• Se l’apparecchio non è utilizzato per un periodo prolungato (ad es. vacanze) si consiglia di staccare la spina dalla presa di corrente. Anche in caso di temporale è necessario scollegare l’apparecchio dalla rete elettrica. In questo modo si evita il danneggiamento da fulmine o sovratensione.

• Non usare prodotti per la pulizia o solventi chimici, che possono danneggiare la superficie dell’apparecchio.

• Gli interventi di riparazione devono essere affidati sempre ad addetti specializzati poiché altrimenti ci si espone ad alte tensioni pericolose o altri rischi. 16I IL SUBWOOFER ATTIVO HECO PHALANX MICRO 200A Prima di collegare gli altoparlanti è necessario assicurarsi che tutti gli apparecchi siano disattivati. Inoltre assicurarsi che tutti i cavi degli altoparlanti abbiano una polarizzazione corretta, vale a dire che il polo positivo della relativa uscita sia collegato col polo positivo della rispettiva entrata ed il polo negativo con il rispettivo polo negativo. Si prega inoltre di osservare le indicazioni dettate nel manuale d’uso del proprio ricevitore/amplificatore e degli altoparlanti. MONTAGGIO La frequenza trasmessa dal subwoofer non è percepibile dall‘udito umano e per questo in generale il montaggio non risulta particolarmente difficile. Si consiglia tuttavia una sistemazione davanti alla postazione di ascolto vicino agli altoparlanti frontali. Si consiglia inoltre di mantenere una distanza laterale verso oggetti e pareti di almeno 30 cm ed una distanza dalla parte posteriore di almeno 20 cm. In caso contrario potrebbe essere compromessa la riproduzione dei bassi. GLI ELEMENTI DI CONTROLLO DEL SUBWOOFER (FIGURA 1) Collegamento alla rete (1) Essendo un subwoofer con amplificatore integrato, deve essere collegato alla rete mediante il cavo fornito in dotazione. Interruttore di rete (2), Spia di accensione (3), Interruttore di accensione (4) Interruttore di rete ON Interruttore di rete OFF Interruttore di accensione ON Subwoofer in funzionamento continuo, la spia di accensione è verde. Impostazione pratica per la riproduzione di programmi con lunghi passaggi silenziosi (si evita uno spegnimento involontario del subwoorfer). Subwoofer disattivato, spia di accensione spenta. Quando l’apparecchio non viene utilizzato per un periodo prolungato, si consiglia di scegliere questa impostazione. Interruttore di accensione AUTO Subwoofer inizialmente in modalità di standby, la spia di accensione è rossa. Quando il subwoofer riceve un segnale dal ricevitore, questi si accende automaticamente e la spia di accensione è verde. Quando il subwoofer non riceve più alcun segnale, dopo circa 15 min. passa automaticamente in modalità standby, la spia di accensione ridiventa rossa. Impostazione consigliata. Ingresso line (5) Per il collegamento ad uscite di livelli bassi di un ricevitore/amplificatore (funzionamento stereo). Vedere figura 2. Per il collegamento ad un ricevitore AV con uscita subwoofer per bassi, vedere figura 3. Uscite line (6) Per il collegamento ad ingressi di livelli sonori bassi di un ricevitore/amplificatore (funzionamento stereo), vede-re Figura 2, o per il collegamento di un ulteriore subwoofers.

Regolatore del livello (7) Con questo regolatore si imposta a piacere il volume dei bassi:

1. Portare in posizione centrale (lineare) il regolatore dei bassi nell‘amplificatore.

2. Molto importante: girare il regolatore del livello fino alla posizione d‘arresto sinistra (volume minimo).

3. Accendere la musica ed aumentare a piacere il volume con il regolatore dell‘amplificatore.

4. Con il regolatore del livello portare il livello dei bassi al volume desiderato.

Avviso: per il collegamento di un ricevitore AV all‘uscita del subwoofer è necessario impostare il livello del subwoofer nel Setup del ricevitore a 0dB. Regolatori di separazione frequenza (8) Vanno regolati secondo la frequenza più elevata alla quale opera il subwoofer. In combinazione con gli altopar-lanti da scaffale si consiglia di impostare la frequenza su 100 – 150 Hz, se si impiegano altoparlanti fissi è consigliata un‘impostazione tra 50 – 100 Hz Regolatore di fase (9) Nel funzionamento normale si consiglia di posizionare il regolatore di fase su 0°. In pochi casi potrebbe essere vantaggioso variare la fase tra 0° e 360° (ad es. In caso di distanza elevata tra subwoofer ed i satelliti frontali o in caso di caratteristiche acustiche sfavorevoli dell‘ambiente) Generalmente vale: La posizione corretta è quella nella quale il campo del suono fondamentale inferiore risuona in modo più naturale. PULIZIA Pulire le superfici verniciate con un detergente delicato, non utilizzare alcun prodotto per la pulizia dei mobili o sim. DATI TECNICI Configurazione: Subwoofer attivo Dotazione: 20 cm woofer, 2 x 20 cm radiatori bass Potenza d’uscita RMS/max.: 325 / 650 Watt Gamma di frequenza: 22 – 200 Hz Frequenza di taglio: 50 – 200 Hz regolabile Dimensioni (largh. x alt. x prof.): 238 x 245 x 270 mm Accessori: Cavo di rete
