BEDIENUNGSANLEITUNG Phalanx Micro 200 A HECO

BEDIENUNGSANLEITUNG/GARANTIEURKUNDE

Abbildungen/Illustrations

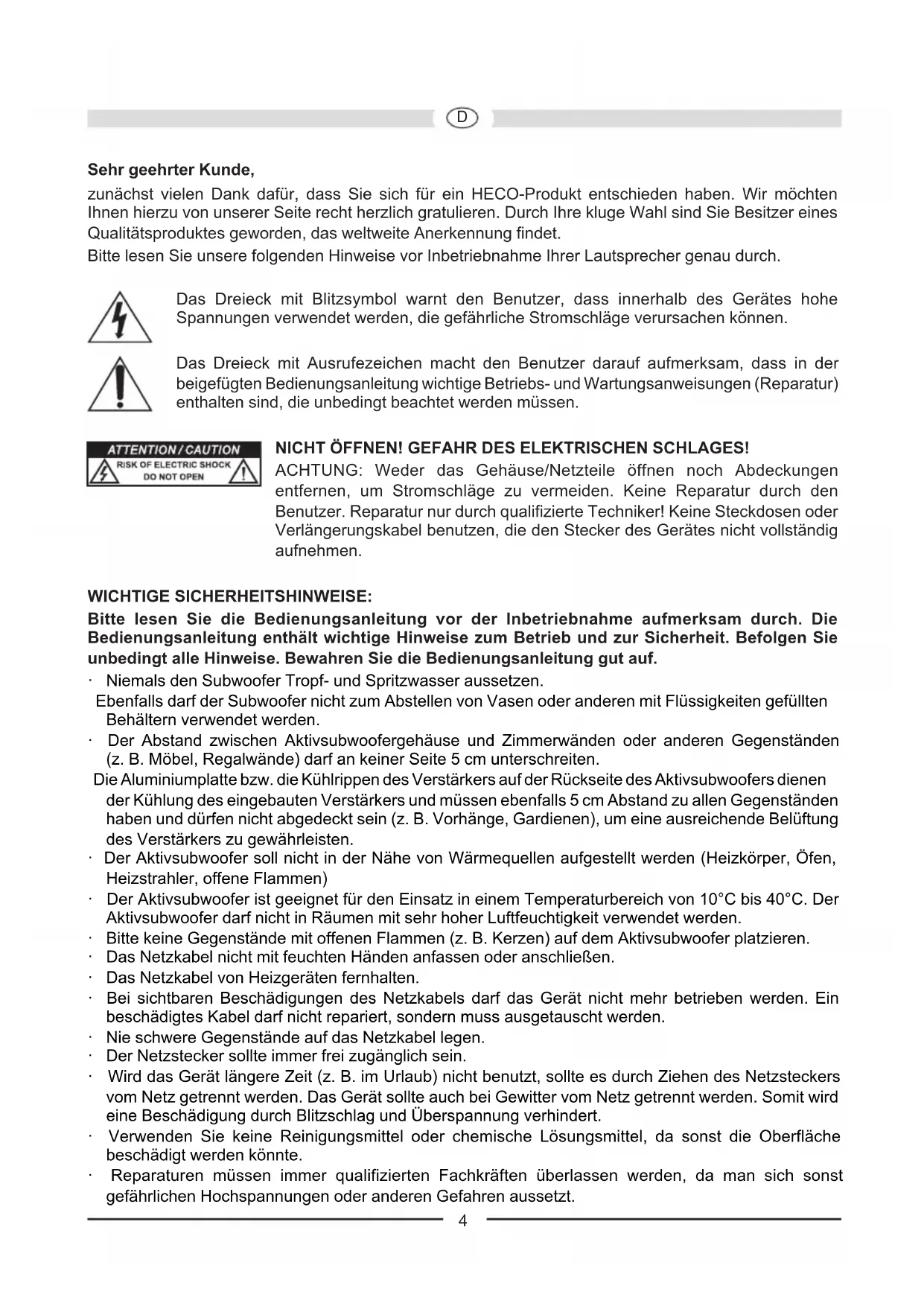

Sehr geehrter Kunde, zunächst vielen Dank dafür, dass Sie sich für ein HECO-Produkt entschieden haben. Wir möchten Ihnen hierzu von unserer Seite recht herzlich gratulieren. Durch Ihre kluge Wahl sind Sie Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennung findet. Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme Ihrer Lautsprecher genau durch. Das Dreieck mit Blitzsymbol warnt den Benutzer, dass innerhalb des Gerätes hohe Spannungen verwendet werden, die gefährliche Stromschläge verursachen können. Das Dreieck mit Ausrufezeichen macht den Benutzer darauf aufmerksam, dass in der beigefügten Bedienungsanleitung wichtige Betriebs- und Wartungsanweisungen (Reparatur) enthalten sind, die unbedingt beachtet werden müssen. NICHT ÖFFNEN! GEFAHR DES ELEKTRISCHEN SCHLAGES! ACHTUNG: Weder das Gehäuse/Netzteile öffnen noch Abdeckungen entfernen, um Stromschläge zu vermeiden. Keine Reparatur durch den Benutzer. Reparatur nur durch qualifizierte Techniker! Keine Steckdosen oder Verlängerungskabel benutzen, die den Stecker des Gerätes nicht vollständig aufnehmen. WICHTIGE SICHERHEITSHINWEISE: Bitte lesen Sie die Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch. Die Bedienungsanleitung enthält wichtige Hinweise zum Betrieb und zur Sicherheit. Befolgen Sie unbedingt alle Hinweise. Bewahren Sie die Bedienungsanleitung gut auf.

• Niemals den Subwoofer Tropf- und Spritzwasser aussetzen. Ebenfalls darf der Subwoofer nicht zum Abstellen von Vasen oder anderen mit Flüssigkeiten gefüllten Behältern verwendet werden.

• Der Abstand zwischen Aktivsubwoofergehäuse und Zimmerwänden oder anderen Gegenständen (z. B. Möbel, Regalwände) darf an keiner Seite 5 cm unterschreiten. Die Aluminiumplatte bzw. die Kühlrippen des Verstärkers auf der Rückseite des Aktivsubwoofers dienen der Kühlung des eingebauten Verstärkers und müssen ebenfalls 5 cm Abstand zu allen Gegenständen haben und dürfen nicht abgedeckt sein (z. B. Vorhänge, Gardienen), um eine ausreichende Belüftung des Verstärkers zu gewährleisten.

• Der Aktivsubwoofer soll nicht in der Nähe von Wärmequellen aufgestellt werden (Heizkörper, Öfen, Heizstrahler, offene Flammen)

• Der Aktivsubwoofer ist geeignet für den Einsatz in einem Temperaturbereich von 10°C bis 40°C. Der Aktivsubwoofer darf nicht in Räumen mit sehr hoher Luftfeuchtigkeit verwendet werden.

• Bitte keine Gegenstände mit offenen Flammen (z. B. Kerzen) auf dem Aktivsubwoofer platzieren.

• Das Netzkabel nicht mit feuchten Händen anfassen oder anschließen.

• Das Netzkabel von Heizgeräten fernhalten.

• Bei sichtbaren Beschädigungen des Netzkabels darf das Gerät nicht mehr betrieben werden. Ein beschädigtes Kabel darf nicht repariert, sondern muss ausgetauscht werden.

• Nie schwere Gegenstände auf das Netzkabel legen.

• Der Netzstecker sollte immer frei zugänglich sein.

• Wird das Gerät längere Zeit (z. B. im Urlaub) nicht benutzt, sollte es durch Ziehen des Netzsteckers vom Netz getrennt werden. Das Gerät sollte auch bei Gewitter vom Netz getrennt werden. Somit wird eine Beschädigung durch Blitzschlag und Überspannung verhindert.

• Verwenden Sie keine Reinigungsmittel oder chemische Lösungsmittel, da sonst die Oberfläche beschädigt werden könnte.

• Reparaturen müssen immer qualifizierten Fachkräften überlassen werden, da man sich sonst gefährlichen Hochspannungen oder anderen Gefahren aussetzt.5

DER AKTIVE SUBWOOFER HECO PHALANX MICRO 200A Beim Anschließen Ihrer Lautsprecheranlage beachten Sie bitte, dass alle Geräte ausgeschaltet sind. Weiterhin achten Sie bitte darauf, dass alle Lautsprecherkabel richtig gepolt sind, d.h. der Pluspol des jeweiligen Ausgangs mit dem Pluspol des jeweiligen Eingangs und der Minuspol mit dem jeweiligen Minuspol verbunden ist. Bitte beachten Sie auch die Bedienungsanleitungen Ihres Receivers/Verstärkers und der Lautsprecher. AUFSTELLUNG Der vom Subwoofer wiedergegebene Frequenzbereich ist für das menschliche Ohr räumlich nicht ortbar, deshalb ist die Aufstellung im allgemeinen unproblematisch. Eine Platzierung vor dem Hörplatz in der Nähe der Frontlautsprecher ist jedoch vorzuziehen. Weiterhin sollten sie darauf achten, dass der Abstand zu Gegenständen und Wänden seitlich mindestens 30cm und nach hinten mindestens 20cm beträgt, da sonst die Basswiedergabe beeinträchtigt werden kann. DIE BEDIENUNGSELEMENTE DES SUBWOOFERS (BILD 1) Netzanschluss (1) Da es sich um einen Subwoofer mit eingebautem Verstärker handelt, muss dieser über das beiliegende Netzkabel an die Netzleitung angeschlossen werden. Netz-Schalter (2), Power-LED (3), Power-Schalter (4) Netz-Schalter ON Netz-Schalter OFF Power- Schalter ON Subwoofer im Dauerbetrieb, die Power-LED leuchtet grün. Günstige Einstellung für die Wiedergabe von Programmen mit langen leisen Passagen (ein unbeabsichtigtes Ausschalten des Subwoofers wird verhindert). Subwoofer aus- geschaltet; Power- LED aus: Wird das Gerät längere Zeit nicht benutzt, sollte diese Einstellung ge-wählt werden Power- Schalter AUTO Subwoofer zunächst im Standby-Betrieb, die Power- LED leuchtet rot. Erhält der Subwoofer ein Signal vom Receiver, schaltet er sich automatisch ein, die Power-LED leuchtet grün. Erhält der Subwoofer kein Signal mehr, schaltet er nach etwa 15 min. automatisch wieder in den Standby- Betrieb, die Power-LED leuchtet wieder rot. Empfohlene Einstellung. Line Eingänge (5) Zum Anschluss an Niederpegelausgänge eines Receivers/Verstärkers (Stereo-Betrieb) siehe Bild 2. Zum Anschluss an einen AV Receiver mit Niederpegel-Subwooferausgang siehe Bild 3. Line Ausgänge (6) Zum Anschluss an Niederpegeleingänge eines Receivers/Verstärkers (Stereo-Betrieb), siehe Bild 2, oder zum Anschluss eines weiteren Subwoofers.6

Pegelregler (7) Mit diesem Regler stellen Sie die Lautstärke im Bassbereich nach Ihren Wünschen wie folgt ein:

1. Der Bassregler an Ihrem Verstärker wird in Mittelstellung (linear) gebracht.

2. Ganz wichtig: Den Pegelregler auf den linken Anschlag drehen (kleinste Lautstärke).

3. Legen Sie Musik auf und erhöhen Sie die Lautstärke mit dem Regler des Verstärkers auf das

4. Den Basspegel mit dem Pegelregler auf gewünschte Lautstärke bringen.

Hinweis: Beim Anschluss an den Subwooferausgang eines AV-Receivers sollte der Subwooferpegel im Setup des Receivers auf 0dB eingestellt sein. Trennfrequenzregler (8) Hiermit stellen Sie die höchste Frequenz ein, bis zu der Ihr Subwoofer arbeitet. In Kombination mit Regallautsprechern sollte die Frequenz auf 100 Hz – 150 Hz eingestellt werden, kommen Standlautsprecher zum Einsatz, ist eine Einstellung von 50 Hz – 100 Hz sinnvoll. Phasenregler (9) Im Normalfall sollte der Phasenregler auf 0° eingestellt werden. In seltenen Fällen kann es jedoch von Vorteil sein, die Phase zwischen 0° und 360° zu variieren (z.B. bei großer Entfernung des Subwoofers zu den Front-Satelliten oder bei ungünstigen akustischen Eigenschaften des Raumes). Generell gilt: Die Stellung, bei der der untere Grundtonbereich am natürlichsten klingt, ist die Richtige. PFLEGE Reinigen Sie die lackierten Flächen am besten mit einem milden Haushaltsreiniger, auf keinen Fall Möbelpolitur o. ä. verwenden. Ebenfalls sollten Sie kein Microfasertuch verwenden, da dies die Oberfläche beschädigen kann. TECHNISCHE DATEN Konfiguration: aktiver Kompakt-Subwoofer Bestückung: 20 cm Langhubwoofer, 2 x 20 cm Bassradiatoren Ausgangsleistung RMS/Max.: 325 / 650 Watt Frequenzbereich: 22 – 200 Hz Trennfrequenz: 50 – 200 Hz, regelbar Maße (BxHxT): 238 x 245 x 270 mm Zubehör: Netzkabel

TECHNISCHE ÄNDERUNGEN VORBEHALTEN.GB

RECEIVER/AMPLIFIER 3Wir gratulieren Ihnen! Durch Ihre kluge Wahl sind Sie Besitzer eines HECO HiFi-Produktes geworden. HECO HiFi-Produkte erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätsstandard ermöglicht es für HECO HiFi-Lautsprecher 5 Jahre und für HECO HiFi-Elektronik 2 Jahre Garantie zu gewähren. Die Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft. Im Servicefall beachten Sie bitte folgendes:

1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur für den Erstbesitzer.

2. Während der Garantiezeit beseitigen wir etwaige Mängel, die nachweislich auf Material- oder Fabrikationsfehler beruhen, nach unserer Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen. Die Garantiezeit wird von einer Garantieleistung durch uns nicht berührt.

3. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.

4. Bei Inanspruchnahme der Garantie wenden Sie sich bitte zunächst an Ihren Fachhändler. Sollte es sich als notwendig erweisen, das Produktanunseinzuschicken, sosorgenSiebitte dafür,dass•das ProduktineinwandfreierOriginalverpackung verschicktwird,•die Kontrollkarte ausgefüllt dem Produkt beiliegt •dieKaufquittungbeigefügtist. 5.VonderGarantieausgenommensind:•Leuchtmittel•Verschleißteile•Transportschäden,sichtbaroderunsichtbar(Reklamationenfür solcheSchädenmüssenumgehendbeiderTransportfirma,BahnoderPosteingereichtwerden.)•KratzerinMetallteilen,Frontabdeckungen u.s.w.(DieseDefektemüsseninnerhalbvon5TagennachKaufdirektbeiIhremHändlerreklamiertwerden.)•Fehler,diedurchfehlerhafte Aufstellung, falschen Anschluss, unsachgemäße Bedienung (siehe Bedienungsanleitung), Beanspruchung oder äußere gewaltsame Einwirkung entstanden sind. • Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden.

FGarantiekarte Warranty Card Typ/Type Serien-Nr./Serial-No. Name und Anschrift des Händlers/StempelName and address of the dealer/stamp Käufer/Customer Name/Name Straße/Street PLZ, Ort/City Land/Country Nur gültig in Verbindung mit Ihrer Kaufquittung! No warranty without receipt! Kaufdatum/buying dateLise-Meitner-Str. 9 •D-50259Pulheim•Germany Tel.+49(0)2234/807-0•Fax+49(0)2234/807-399 Internet: http://www.heco-audio.de
