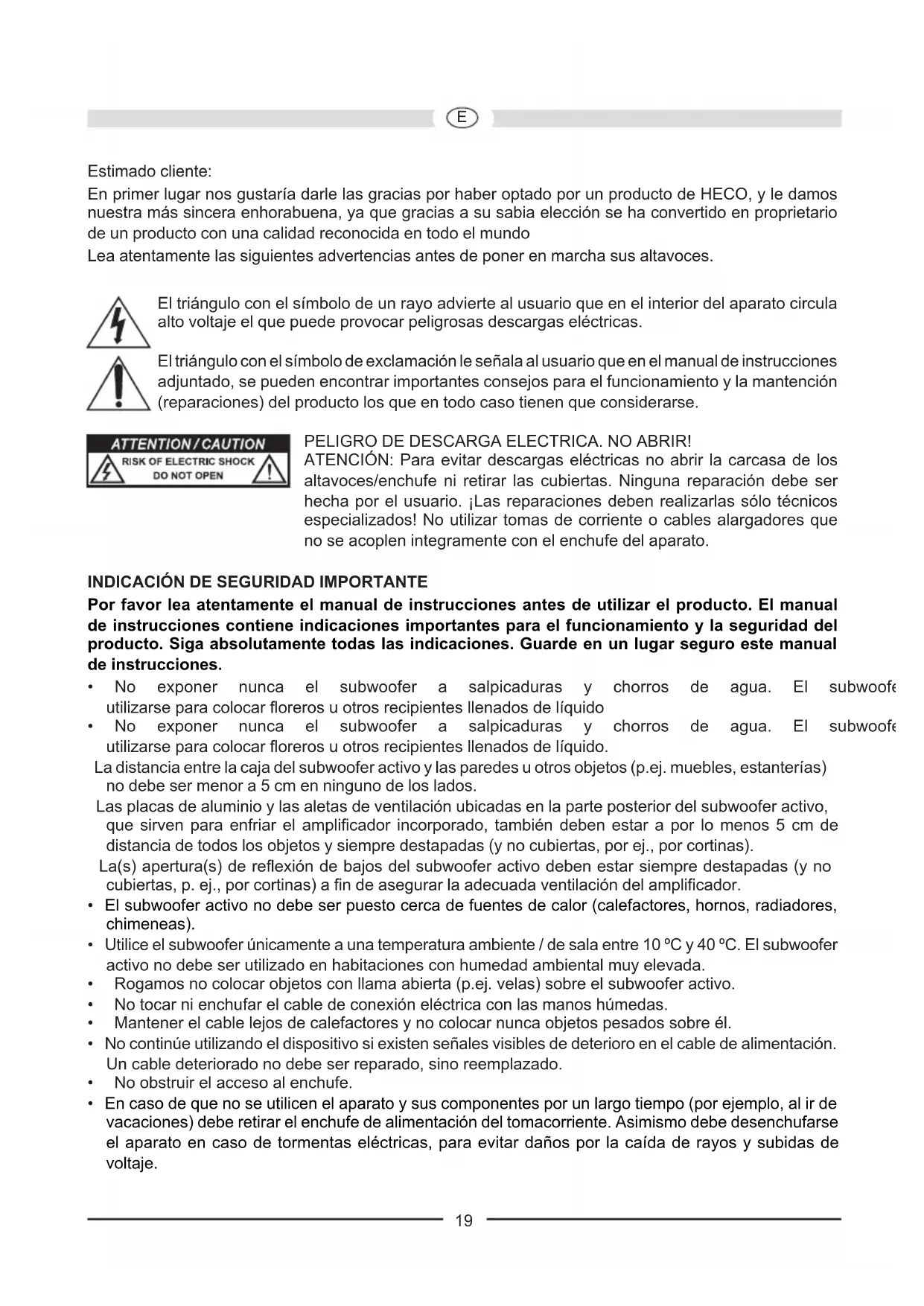

Estimado cliente: En primer lugar nos gustaría darle las gracias por haber optado por un producto de HECO, y le damos nuestra más sincera enhorabuena, ya que gracias a su sabia elección se ha convertido en proprietario de un producto con una calidad reconocida en todo el mundo Lea atentamente las siguientes advertencias antes de poner en marcha sus altavoces. El triángulo con el símbolo de un rayo advierte al usuario que en el interior del aparato circula alto voltaje el que puede provocar peligrosas descargas eléctricas. El triángulo con el símbolo de exclamación le señala al usuario que en el manual de instrucciones adjuntado, se pueden encontrar importantes consejos para el funcionamiento y la mantención (reparaciones) del producto los que en todo caso tienen que considerarse. PELIGRO DE DESCARGA ELECTRICA. NO ABRIR! ATENCIÓN: Para evitar descargas eléctricas no abrir la carcasa de los altavoces/enchufe ni retirar las cubiertas. Ninguna reparación debe ser hecha por el usuario. ¡Las reparaciones deben realizarlas sólo técnicos especializados! No utilizar tomas de corriente o cables alargadores que no se acoplen integramente con el enchufe del aparato.

INDICACIÓN DE SEGURIDAD IMPORTANTE

Por favor lea atentamente el manual de instrucciones antes de utilizar el producto. El manual de instrucciones contiene indicaciones importantes para el funcionamiento y la seguridad del producto. Siga absolutamente todas las indicaciones. Guarde en un lugar seguro este manual de instrucciones.

• No exponer nunca el subwoofer a salpicaduras y chorros de agua. El subwoofertampocodebe utilizarse para colocar floreros u otros recipientes llenados de líquido

• No exponer nunca el subwoofer a salpicaduras y chorros de agua. El subwoofertampocodebe utilizarse para colocar floreros u otros recipientes llenados de líquido. La distancia entre la caja del subwoofer activo y las paredes u otros objetos (p.ej. muebles, estanterías) no debe ser menor a 5 cm en ninguno de los lados. Las placas de aluminio y las aletas de ventilación ubicadas en la parte posterior del subwoofer activo, que sirven para enfriar el amplificador incorporado, también deben estar a por lo menos 5 cm de distancia de todos los objetos y siempre destapadas (y no cubiertas, por ej., por cortinas). La(s) apertura(s) de reflexión de bajos del subwoofer activo deben estar siempre destapadas (y no cubiertas, p. ej., por cortinas) a fin de asegurar la adecuada ventilación del amplificador.

• El subwoofer activo no debe ser puesto cerca de fuentes de calor (calefactores, hornos, radiadores, chimeneas).

• Utilice el subwoofer únicamente a una temperatura ambiente / de sala entre 10 ºC y 40 ºC. El subwoofer activo no debe ser utilizado en habitaciones con humedad ambiental muy elevada.

• Rogamosnocolocarobjetosconllamaabierta(p.ej.velas)sobreelsubwooferactivo.

• Notocarnienchufarelcabledeconexióneléctricaconlasmanoshúmedas.

• Mantenerelcablelejosdecalefactoresynocolocarnuncaobjetospesadossobreél.

• No continúe utilizando el dispositivo si existen señales visibles de deterioro en el cable de alimentación. Un cable deteriorado no debe ser reparado, sino reemplazado.

• Noobstruirelaccesoalenchufe.

• En caso de que no se utilicen el aparato y sus componentes por un largo tiempo (por ejemplo, al ir de vacaciones) debe retirar el enchufe de alimentación del tomacorriente. Asimismo debe desenchufarse el aparato en caso de tormentas eléctricas, para evitar daños por la caída de rayos y subidas de voltaje.20

• No utilice productos de limpieza o disolventes químicos durante la limpieza. Ello podría dañar la superficie del dispositivo.

• Las reparaciones tienen que ser hechas siempre por técnicos especializados, ya que el usuario corre el peligro de exponerse a altos voltajes o a otros tipos de riesgos. EL SUBWOOFER ACTIVO HECO PHALANX MICRO 200A Al conectar su instalación de altavoces asegúrese de que todos los aparatos están desconectados. Asimismo, compruebe que todos los cables de los altavoces están colocados con la polaridad correcta, es decir, que el polo positivo de la salida correspondiente está conectado al polo positivo de la entrada correspondiente y que el polo negativo esté conectado con su polo negativo correspondiente. Siga las instrucciones de manejo de su receptor/amplificador y las de los altavoces. COLOCACION El campo de frecuencia que da el subwoofer no es localizable por el oído humano, por lo que la colocación no suele resultar problemática. No obstante, es preferible colocarlo delante del lugar de audición, cerca del altavoz frontal. Asimismo, se recomienda que la distancia lateral de objetos y paredes sea de al menos 30 cm y la distancia trasera de al menos 20 cm, ya que en caso contrario la reproducción de sonidos bajos puede verse afectada. LOS ELEMENTOS DE MANEJO DEL SUBWOOFER (FIGURA 1) Conexión a la red (1) Dado que se trata de un subwoofer con amplificador incorporado, éste debe conectarse a la línea de alimentación a través del cable adjunto. Interruptor de red (2), Diodo luminoso Power (3), Interruptor Power (4) Interruptor de red ON Interruptor de red OFF Interruptor Power ON Subwoofer en funcionamiento continuo, el diodo luminoso. Power se ilumina en verde. Ajuste apropiado para reprodu- cir programas con pasajes largos de bajo volumen (se evita que se apague el subwoofer involuntariamente). Subwoofer apagado Diodo luminoso Power apagado Si el aparato no va a utilizarse durante un largo espacio de tiempo, se recomienda que se seleccione este modo. Interruptor Power AUTO El subwoofer está en el modo Standby, el diodo luminoso. Power se ilumina en rojo. Si el subwoofer recibe una señal del receptor, se enciende automáticamente, y el diodo luminoso Power se ilumina en verde. Si el subwoofer ya no recibe ninguna señal, tras unos 15 minutos pasará automáticamente al modo standby, y el diodo luminoso Power volverá a ponerse rojo. Ajuste recomendado. Entradas de línea (5) Para conectar en las salidas de bajo nivel del receptor/amplificador (Modo estéreo), veáse la figura 2. Para conectar en las salidas del subwoofer de bajo nivel del receptor AV, veáse la figura 3.21

Salidas de línea (6) Para la conexión a las entradas de bajo nivel de un receptor / amplificador (de modo estéreo) o para la conexión de un subwoofer adicional, véase la ilustración 2. Regulador de nivel (7) Con este regulador ajusta el volumen en el campo de bajos de la siguiente manera:

1. El regulador de bajos en su amplificador se lleva a la posición céntrica (lineal).

2. Muy importante: Girar el regulador de nivel hasta el tope izquierdo (volumen más bajo).

3. Comience a escuchar música y aumente el volumen con el regulador del amplificador hasta el nivel

4. Llevar el nivel de bajos con el regulador de nivel al volumen deseado.

Advertencia: al conectar a la salida subwoofer de un receptor AV, el nivel del subwoofer deberá ajustarse a 0 dB en el Setup del receptor. Regulador de frecuencia de separación (8) Con éste se ajusta la frecuencia máxima hasta la que debe funcionar el subwoofer. En combinación con los altavoces de estantes, la frecuencia de separación deberá ponerse en aprox. 100 – 150 Hz. Si se utilizan altavoces de pie, se recomienda una frecuencia de 50 – 100 Hz. Regulador de fases (9) Normalmente, el regulador de fases deberá estar en la posición 0°. No obstante, en unos pocos casos podrá resultar beneficioso el variar la fase entre 0° y 360° (p. ej., en los casos en los que el subwoofer se encuentre a una gran distancia de los satélites delanteros o cuando las características acústicas del lugar no sean las más adecuadas). En general: la posición en la que la gama de sonido baja inferior suene más natural será la adecuada. LIMPIEZA Se recomienda limpiar las superficies laqueadas con un producto de limpieza suave; no utilice en ningún caso limpiamuebles o productos similares.

Configuración: Subwoofer activo Componentes: 20 cm woofer, 2 x 20 cm radiadores de bajos Potencia de salida RMS/Máx.: 325 / 650 vatios Gama de frecuencias: 22 – 200 Hz Frecuencia de separación: 50 – 200 Hz regulable Dimensiones (an x al x pr): 238 x 245 x 270 mm Accesorios: Cable de la red RESERVADOS LOS DERECHOS DE REALIZAR CAMBIOS TÉCNICOS.22
