MANUAL DE UTILIZADOR Phalanx Micro 200 A HECO

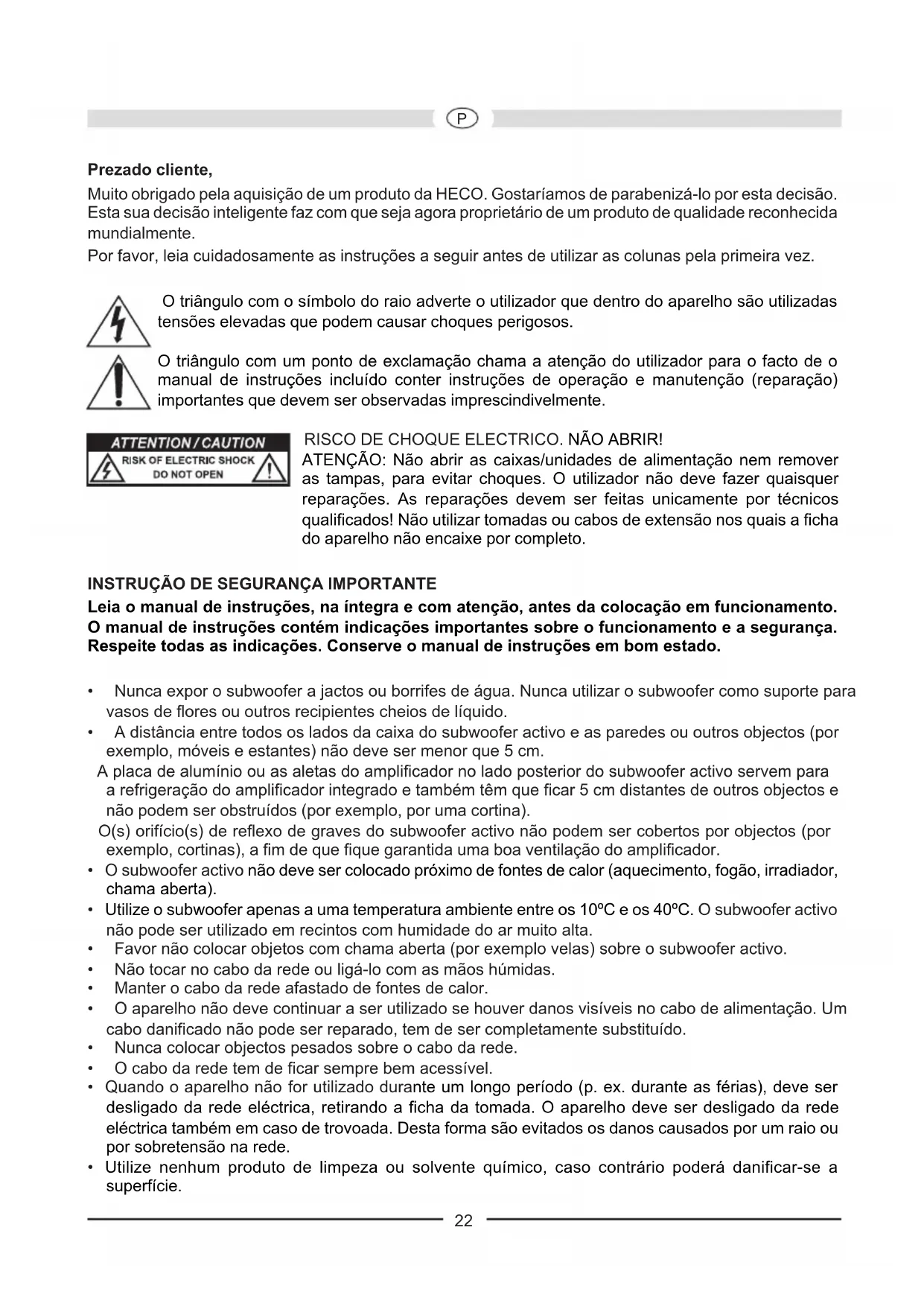

Prezado cliente, Muito obrigado pela aquisição de um produto da HECO. Gostaríamos de parabenizá-lo por esta decisão. Esta sua decisão inteligente faz com que seja agora proprietário de um produto de qualidade reconhecida mundialmente. Por favor, leia cuidadosamente as instruções a seguir antes de utilizar as colunas pela primeira vez. O triângulo com o símbolo do raio adverte o utilizador que dentro do aparelho são utilizadas tensões elevadas que podem causar choques perigosos. O triângulo com um ponto de exclamação chama a atenção do utilizador para o facto de o manual de instruções incluído conter instruções de operação e manutenção (reparação) importantes que devem ser observadas imprescindivelmente. RISCO DE CHOQUE ELECTRICO. NÃO ABRIR! ATENÇÃO: Não abrir as caixas/unidades de alimentação nem remover as tampas, para evitar choques. O utilizador não deve fazer quaisquer reparações. As reparações devem ser feitas unicamente por técnicos qualificados! Não utilizar tomadas ou cabos de extensão nos quais a ficha do aparelho não encaixe por completo.

INSTRUÇÃO DE SEGURANÇA IMPORTANTE

Leia o manual de instruções, na íntegra e com atenção, antes da colocação em funcionamento. O manual de instruções contém indicações importantes sobre o funcionamento e a segurança. Respeite todas as indicações. Conserve o manual de instruções em bom estado.

  • Nuncaexporosubwooferajactosouborrifesdeágua.Nuncautilizarosubwoofercomosuportepara vasos de flores ou outros recipientes cheios de líquido.
  • Adistânciaentretodososladosdacaixadosubwooferactivoeasparedesououtrosobjectos(por exemplo, móveis e estantes) não deve ser menor que 5 cm. A placa de alumínio ou as aletas do amplificador no lado posterior do subwoofer activo servem para a refrigeração do amplificador integrado e também têm que ficar 5 cm distantes de outros objectos e não podem ser obstruídos (por exemplo, por uma cortina). O(s) orifício(s) de reflexo de graves do subwoofer activo não podem ser cobertos por objectos (por exemplo, cortinas), a fim de que fique garantida uma boa ventilação do amplificador.
  • Osubwooferactivonão deve ser colocado próximo de fontes de calor (aquecimento, fogão, irradiador, chama aberta).
  • Utilize o subwoofer apenas a uma temperatura ambiente entre os 10ºC e os 40ºC. O subwoofer activo não pode ser utilizado em recintos com humidade do ar muito alta.
  • Favornãocolocarobjetoscomchamaaberta(porexemplovelas)sobreosubwooferactivo.
  • Nãotocarnocabodaredeouligá-locomasmãoshúmidas.
  • Manterocabodaredeafastadodefontesdecalor.
  • Oaparelhonãodevecontinuaraserutilizadosehouverdanosvisíveisnocabodealimentação.Um cabo danificado não pode ser reparado, tem de ser completamente substituído.
  • Nuncacolocarobjectospesadossobreocabodarede.
  • Ocabodaredetemdeficarsemprebemacessível.
  • Quandooaparelhonãoforutilizadodurante um longo período (p. ex. durante as férias), deve ser desligado da rede eléctrica, retirando a ficha da tomada. O aparelho deve ser desligado da rede eléctrica também em caso de trovoada. Desta forma são evitados os danos causados por um raio ou por sobretensão na rede.
  • Utilize nenhum produto de limpeza ou solvente químico, caso contrário poderá danificar-se a superfície.P
  • As reparações devem ser sempre executadas por pessoal especializado e qualificado, caso contrário existe o perigo de exposição a altas tensões perigosas ou outros perigos. O SUBWOOFER ACTIVO HECO PHALANX MICRO 200A Ao ligar o sistema de altifalantes, cuidar para que todos os aparelhos estejam desligados. Além disto, prestar atenção para que todos os cabos de altifalante estejam polarizados correctamente, ou seja, o pólo positivo da respectiva saída deve ser ligado com o pólo positivo da respectiva entrada, valendo o mesmo para o pólo negativo. Favor observar também as instruções de utilização do receptor/amplificador e dos altifalantes. INSTALAÇÃO A faixa de frequência reproduzida pelo subwoofer não depende da localização para ser ouvida por seres humanos, o que faz que a instalação seja, em geral, não problemática. Porém, deve-se dar preferência a um posicionamento nas proximidades dos altifalantes frontais. Além disto, deve-se prestar atenção para que a distância lateral para objectos e paredes seja de pelo menos 30 cm e na retaguarda de pelo menos 20 cm, pois, caso contrário, a reprodução de graves pode sofrer influências negativas. OS ELEMENTOS DE COMANDO DO SUBWOOFER (FIGURA 1) Ligação à rede eléctrica (1) Por tratar-se aqui de um subwoofer com amplificador integrado, é preciso ligá-lo através do cabo fornecido à rede eléctrica. Botão de rede (2), LED de sinalização de força (3), Botão liga/desliga (4) Botão de rede LIG Botão de rede DESLIG. Botão liga/ desliga LIG. Subwoofer em operação contínua, o LED de sinalização de força acende na cor verde. Ajuste favorável para a reprodução de programas com muitas passagens de som baixo (é evitado um desligamento involuntário do subwoofer). Subwoofer desligado LED de sinalização de força desligado Este ajuste deve ser seleccionado se o aparelho não for utilizado por um tempo mais longo Botão liga/ desliga em AUTO Subwoofer primeiramente em stand-by. O LED de sinalização de força acende-se na cor vermelha. Quando o subwoofer recebe um sinal do receptor, ele é ligado automaticamente. O LED fica verde. Caso o subwoofer não receba mais qualquer sinal, ele passa automaticamente para stand-by após aproximadamente 15 min e o LED de sinalização de força fica novamente vermelho. Ajuste recomendado. Entradas „Line“ (5) Para a ligação em saídas de nível baixo do receptor/do amplificador (regime estéreo), vide figura 2. Para a ligação a um receptor AV com saída de subwoofer de nível baixo, vide fig. 3. Saídas „Line“ (6) Para a ligação em saídas de nível baixo do receptor/do amplificador (regime estéreo) ou para a ligação de um outro subwoofer, vide figura 2.

Regulador de nível (7) Com este regulador, pode-se ajustar o volume dos graves de acordo com as suas preferências, devendo- se proceder do seguinte modo:

1. Coloque o regulador de graves do seu amplificador na posição central (linear).

2. Muito importante: Rode o regulador totalmente para a esquerda (volume mínimo).

3. Reproduza música e aumente o volume com o ajuste do amplificador até o nível desejado

4. Regule o volume de graves com o ajuste de graves até o nível desejado.

Nota: Na ligação da saída do subwoofer a um receptor AV, o nível do subwoofer deveria ser ajustado no setup do receptor em 0dB. Regulador da frequência de separação (8) Permite ajustar a frequência máxima de operação para o subwoofer. Em combinação com altifalantes para estantes, deve ser ajustada uma frequência entre 100 Hz e 150 Hz. Caso se utilize colunas, recomenda-se o ajuste de 50 Hz...100 Hz. Regulador de fase (9) Normalmente, o regulador de fase deveria ser ajustado em 0°. Em alguns casos, porém, pode ser vantajoso variar a fase entre 0° e 360° (por exemplo, no caso de distância grande entre o subwoofer e os altifalantes satélite frontais ou em caso de propriedades acústicas desfavoráveis do cómodo). No geral, vale o seguinte: a posição correcta é aquela, na qual a faixa de tonalidade mais baixa soa da forma mais natural. CONSERVAÇÃO Limpar as superfícies pintadas de preferência com um produto suave de limpeza doméstica. Portanto: não usar nessas superfícies de forma alguma produtos para o polimento de móveis.

Configuração: Subwoofer activo Equipamento 20 cm woofer, 2 x 20 cm radiador de graves Capacidade de saída RMS / Máx.: 325 / 650 Watt Faixa de frequência: 22...200 Hz Frequência de separação: 50...200 Hz regulável Dimensões (LxAxP): 238 x 245 x 270 mm Acessórios: Cabo de ligação à rede RESERVADOS OS DIREITOS DE ALTERAÇÕES TÉCNICAS.25
