GEBRUIKSAANWIJZING Phalanx Micro 200 A HECO

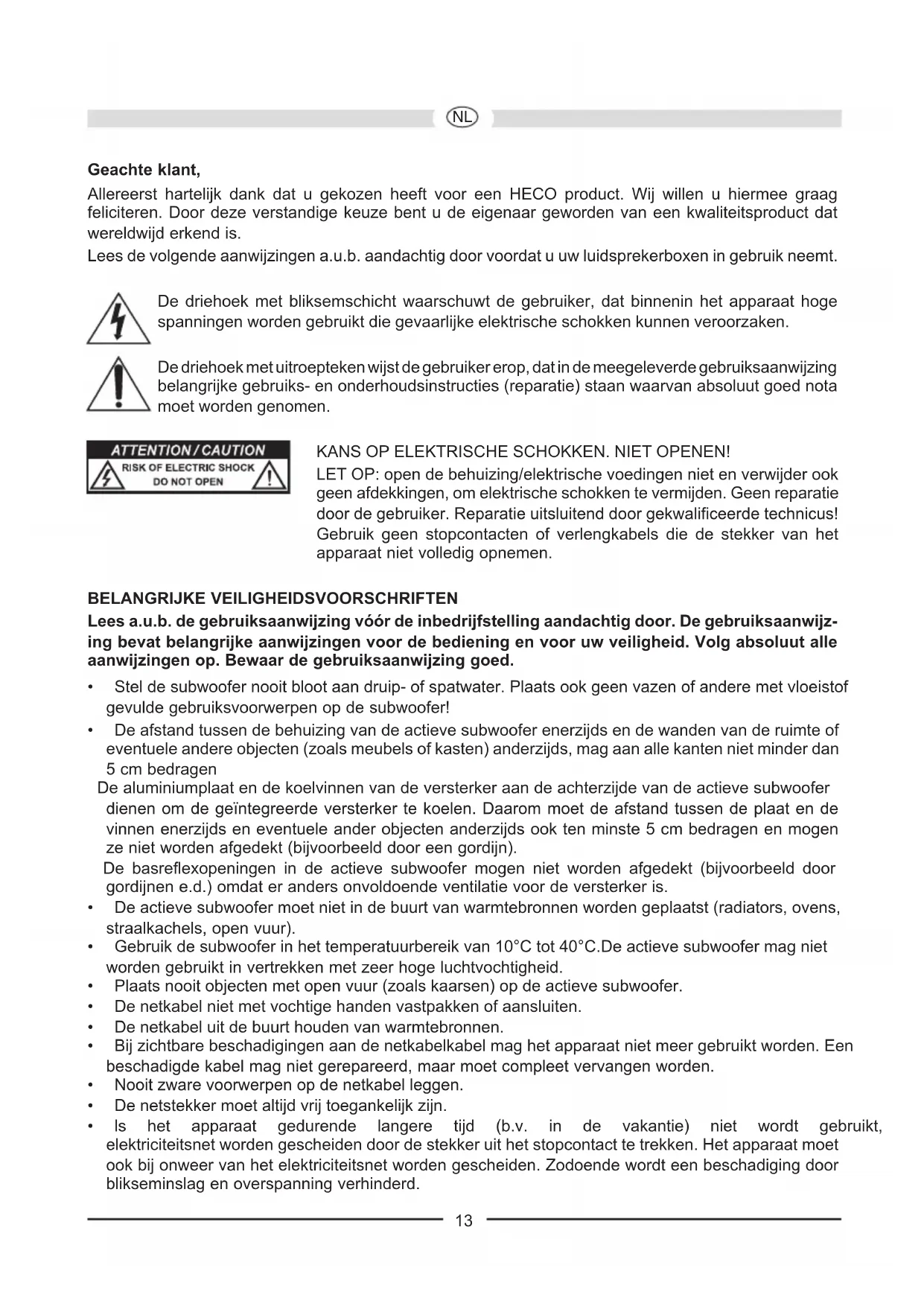

Geachte klant, Allereerst hartelijk dank dat u gekozen heeft voor een HECO product. Wij willen u hiermee graag feliciteren. Door deze verstandige keuze bent u de eigenaar geworden van een kwaliteitsproduct dat wereldwijd erkend is. Lees de volgende aanwijzingen a.u.b. aandachtig door voordat u uw luidsprekerboxen in gebruik neemt. De driehoek met bliksemschicht waarschuwt de gebruiker, dat binnenin het apparaat hoge spanningen worden gebruikt die gevaarlijke elektrische schokken kunnen veroorzaken. De driehoek met uitroepteken wijst de gebruiker erop, dat in de meegeleverde gebruiksaanwijzing belangrijke gebruiks- en onderhoudsinstructies (reparatie) staan waarvan absoluut goed nota moet worden genomen. KANS OP ELEKTRISCHE SCHOKKEN. NIET OPENEN! LET OP: open de behuizing/elektrische voedingen niet en verwijder ook geen afdekkingen, om elektrische schokken te vermijden. Geen reparatie door de gebruiker. Reparatie uitsluitend door gekwalificeerde technicus! Gebruik geen stopcontacten of verlengkabels die de stekker van het apparaat niet volledig opnemen. BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN Lees a.u.b. de gebruiksaanwijzing vóór de inbedrijfstelling aandachtig door. De gebruiksaanwijz- ing bevat belangrijke aanwijzingen voor de bediening en voor uw veiligheid. Volg absoluut alle aanwijzingen op. Bewaar de gebruiksaanwijzing goed.

• Steldesubwoofernooitblootaandruip-ofspatwater.Plaatsookgeenvazenofanderemetvloeistof gevulde gebruiksvoorwerpen op de subwoofer!

• Deafstandtussendebehuizingvandeactievesubwooferenerzijdsendewandenvanderuimteof eventuele andere objecten (zoals meubels of kasten) anderzijds, mag aan alle kanten niet minder dan 5 cm bedragen De aluminiumplaat en de koelvinnen van de versterker aan de achterzijde van de actieve subwoofer dienen om de geïntegreerde versterker te koelen. Daarom moet de afstand tussen de plaat en de vinnen enerzijds en eventuele ander objecten anderzijds ook ten minste 5 cm bedragen en mogen ze niet worden afgedekt (bijvoorbeeld door een gordijn). De basreflexopeningen in de actieve subwoofer mogen niet worden afgedekt (bijvoorbeeld door gordijnen e.d.) omdat er anders onvoldoende ventilatie voor de versterker is.

• Deactievesubwoofermoetnietindebuurtvanwarmtebronnenwordengeplaatst(radiators,ovens, straalkachels, open vuur).

• Gebruikdesubwooferinhettemperatuurbereikvan10°Ctot40°C.Deactievesubwoofermagniet worden gebruikt in vertrekken met zeer hoge luchtvochtigheid.

• Plaatsnooitobjectenmetopenvuur(zoalskaarsen)opdeactievesubwoofer.

• Denetkabelnietmetvochtigehandenvastpakkenofaansluiten.

• Denetkabeluitdebuurthoudenvanwarmtebronnen.

• Bijzichtbarebeschadigingenaandenetkabelkabelmaghetapparaatnietmeergebruiktworden.Een beschadigde kabel mag niet gerepareerd, maar moet compleet vervangen worden.

• Nooitzwarevoorwerpenopdenetkabelleggen.

• Denetstekkermoetaltijdvrijtoegankelijkzijn.

• ls het apparaat gedurende langere tijd (b.v. in de vakantie) niet wordt gebruikt, moet het van het elektriciteitsnet worden gescheiden door de stekker uit het stopcontact te trekken. Het apparaat moet ook bij onweer van het elektriciteitsnet worden gescheiden. Zodoende wordt een beschadiging door blikseminslag en overspanning verhinderd.14

• Gebruik geen reinigingsmiddelen of chemische oplosmiddelen, aangezien anders het oppervlak beschadigd zou kunnen raken.

• Reparatiesmoetenaltijdwordenovergelatenaangekwalificeerdegeschooldepersonen,aangezien men anders wordt blootgesteld aan gevaarlijke hoogspanningen of andere gevaren. DE ACTIEVE SUBWOOFER HECO PHALANX MICRO 200A Let er bij het aansluiten van uw luidspreker op dat alle apparaten uitgeschakeld zijn. Let ook op de juiste poling van alle luidsprekerkabels. Juist gepoold betekent dat de pluspool van de betreffende uitgang is verbonden met de pluspool van de betreffende ingang en dat de minpool is aangesloten op de betref- fende minpool. Neem tevens de gebruiksaanwijzingen van uw receiver/versterker in acht. PLAATSING Het door de subwoofer weergegeven frequentiebereik is voor het menselijke oor ruimtelijk niet hoorbaar. Daarom is de plaatsing over het algemeen ongecompliceerd. Wij adviseren echter om het apparaat voor de hoorplaats in de buurt van de frontluidspreker te plaatsen. Voorts adviseren wij om er op te letten dat de afstand naar voorwerpen en muren zijdelings tenminste 30 cm bedraagt en naar achteren toe tenminste 20 cm. Hierdoor voorkomt u dat de basweergave negatief wordt beïnvloed. DE BEDIENELEMENTEN VAN DE SUBWOOFER (AFB. 1) Netaansluiting(1) Het betreft een subwoofer met ingebouwde versterker, daarom moet deze met de meegeleverde kabel op het elektriciteitsnet worden aangesloten. Netschakelaar (2), power l.e.d. (3), power-schakelaar (4) Netschakelaar ON Netschakelaar OFF Power- schakelaar

Subwoofer in permanent bedrijf, de power-l.e.d. brandt groen. Voordelige instelling voor de weergave van programma‘s met lange en zachte passages (een abusievelijk inschakelen van de subwoofer wordt vermeden). Subwoofer uitgeschakeld power-l.e.d. uit. Als het apparaat voor een langere periode niet wordt gebruikt, verdient deze instelling de voorkeur. Power- schakelaar AUTO Subwoofer eerst in standby bedrijf, de power l.e.d. brandt rood. Zodra de subwoofer een signaal van de receiver ontvangt, wordt hij automatisch weer ingeschakeld. De power-l.e.d. brandt groen. Zodra de subwoofer een kwartier lang geen signaal meer ontvangt, wordt hij automatisch weer overgeschakeld op standby bedrijf, de power-l.e.d. brandt weer rood. Aanbevolen instelling. Line ingangen (5) Zie afbeelding 2 voor het aansluiten van de laagniveau-uitgangen van een receiver/versterker (stereo- bedrijf). Zie afbeelding 3 voor het aansluiten op een AV receiver met laagniveau-subwooferuitgang. Line-uitgangen (6) Zie afbeelding 2 voor het aansluiten op de laagniveau-ingangen van een receiver/versterker (stereo- bedrijf) en voor het aansluiten van een nadere subwoofer.NL Niveauregelaar (7) Met deze regelaar kunt u het geluidsniveau in het lagetonen bereik naar wens instellen. Ga hiervoor als volgt te werk:
