BRUKSANVISNING Origo C100 DOMETIC

Spritkök och sprit-/elkök

Läs igenom den här bruksanvisningen noga innan apparaten installe-

ras och används; förvara den på ett säkert ställe. Lämna även över

bruksanvisningen om apparaten lämnas vidare till en tredje person.

Innehållsförteckning

1 Använda bruksanvisningen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

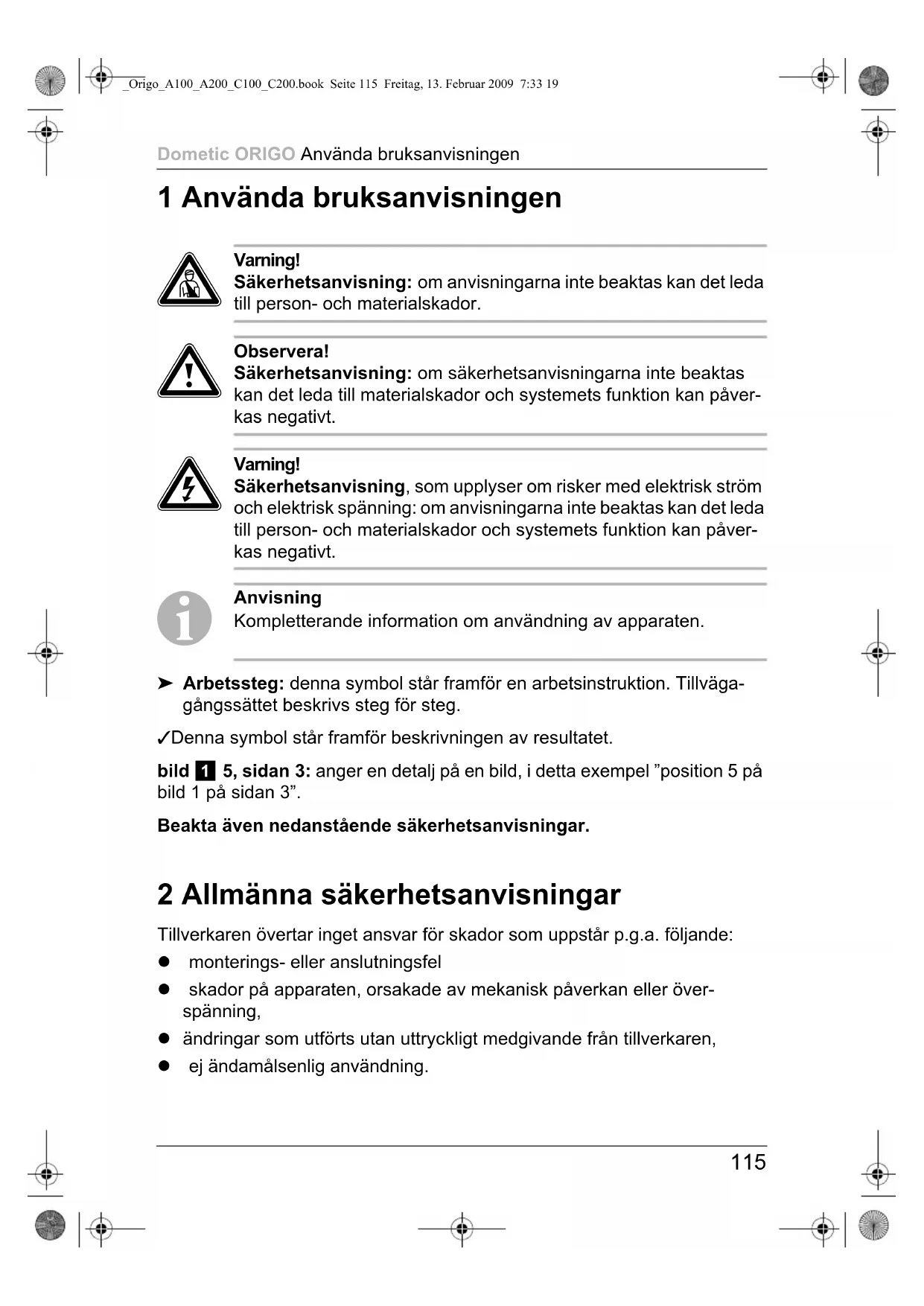

1 Använda bruksanvisningen

Säkerhetsanvisning: om anvisningarna inte beaktas kan det leda

till person- och materialskador.

Säkerhetsanvisning: om säkerhetsanvisningarna inte beaktas

kan det leda till materialskador och systemets funktion kan påver-

Säkerhetsanvisning, som upplyser om risker med elektrisk ström

och elektrisk spänning: om anvisningarna inte beaktas kan det leda

till person- och materialskador och systemets funktion kan påver-

Kompletterande information om användning av apparaten.

➤ Arbetssteg: denna symbol står framför en arbetsinstruktion. Tillväga-

gångssättet beskrivs steg för steg.

✓ Denna symbol står framför beskrivningen av resultatet.

bild 1 5, sidan 3: anger en detalj på en bild, i detta exempel ”position 5 på

Beakta även nedanstående säkerhetsanvisningar.

2 Allmänna säkerhetsanvisningar

Tillverkaren övertar inget ansvar för skador som uppstår p.g.a. följande:

z monterings- eller anslutningsfel

z skador på apparaten, orsakade av mekanisk påverkan eller över-

z ändringar som utförts utan uttryckligt medgivande från tillverkaren,

z ej ändamålsenlig användning.

_Origo_A100_A200_C100_C200.book Seite 115 Freitag, 13. Februar 2009 7:33 19Allmänna säkerhetsanvisningar Dometic ORIGO

Följ nedanstående allmänna säkerhetsanvisningar vid användning av elek-

triska anordningar. När anvisningarna följs förhindras:

2.1 Allmänna säkerhetsanvisningar

z Använd endast denaturerad alkohol. Använd aldrig andra sor-

ters bränsle som t.ex. bensin, diesel, metanol, propan eller

tändvätska för träkol.

Se alltid till att platsen där apparaten ska användas är väl ven-

z En brandsläckare klass A (för bränder som involverar alkohol)

ska finnas inom räckhåll.

Brandsläckaren ska regelbundet kontrolleras av auktoriserad

z Personer, som på grund av nedsatt fysisk, sensorisk eller men-

tal förmåga inte kan använda anordningen på ett säkert sätt,

ska endast använda den under uppsikt av en annan, vuxen

person som har kännedom om både apparaten och riskerna

som är förbundna med den.

z Elektriska apparater är inga leksaker

Se till att elektriska apparater placeras utom räckhåll för barn.

Låt inte barn använda apparaterna utan uppsikt.

z Använd endast köket för avsett ändamål.

Endast för Dometic ORIGO sprit-/elkök C100 och C200

z En brandsläckare klass B-1 (elektrisk brand) ska finnas inom

Brandsläckaren ska regelbundet kontrolleras av auktoriserad

z Koppla alltid bort strömmen innan arbeten utförs på enheten.

_Origo_A100_A200_C100_C200.book Seite 116 Freitag, 13. Februar 2009 7:33 19Dometic ORIGO Allmänna säkerhetsanvisningar

z Underhåll och reparationer får endast utföras av behörig

personal/verkstad, som har kännedom om gällande bestäm-

melser och förekommande risker.

z Om anslutningskabeln är skadad måste den bytas ut av behörig

Felaktigt utförda reparationer kan leda till farliga situationer.

z Om köket inte är utrustat med en med lämplig kontakt, måste

alla fasta kablar anslutas till elkopplingen.

z Ta reda på hur man frånkopplar effektbrytaren/strömbrytaren

eller säkringen i nödfall.

2.2 Säkerhetsåtgärder vid hantering av denaturerad

z Förvara inte antändliga material och vätskor i närheten av vär-

meaggregat, spritkök (o.dyl.) eller andra värmekällor.

z Förvara spriten i lämpliga behållare och på säkert avstånd från

z Undvik gnistbildning och öppna lågor där spriten förvaras eller

fylls på i behållaren.

z Fyll aldrig på behållaren när den sitter i köket. Häll aldrig bränsle

genom brännaröppningarna upptill på köket (bild 1, sida 2).

z Överfyllnad, utspilld sprit och heta föremål innebär brandrisk

och risk för allvarliga brännskador.

z Denaturerad alkohol brinner med nästan osynlig låga; det kan

därför uppstå mycket farliga situationer redan innan man blir

z Torka genast upp utspilld sprit; på så sätt förhindrar man att det

börjar brinna okontrollerat.

z Rök inte under hanteringen med sprit eller när köket används.

z Fyll endast på behållaren till angiven max. mängd. Spriten ex-

panderar i behållaren när den värms upp. För stor spritmängd

kan leda till att det börjar brinna okontrollerat i köket.

_Origo_A100_A200_C100_C200.book Seite 117 Freitag, 13. Februar 2009 7:33 19Allmänna säkerhetsanvisningar Dometic ORIGO

2.3 Säker användning

z Om spänningen på den inbyggda 12 V-tändaren inte är tillräck-

lig, använd långa tändstickor eller långa tändare för att tända

Dra genast undan handen när brännaren har tänts.

z Använd lämplig klädsel när du använder köket.

Bär inte vida klädesplagg som kan fatta eld.

z Låt köket svalna till omgivningstemperatur innan du tar i det.

z Se till att det inte finns stekfett, olja, alkoholiska lösningar, plast-

material eller andra antändliga material (t.ex. gardiner, handdu-

kar, köksredskap) i närheten.

z Använd inte kastruller eller stekpannor med slät botten och med

större diameter än 23 cm (9"). Kastrullerna och stekpannorna

ska vara så stora att de täcker värmeytan. Om man använder

för små kastruller/stekpannor täcks inte hela värmeytan och det

finns risk för antändning (t.ex. klädesplagg).

Kastruller/stekpannor med rätt storlek är även mer effektiva.

z Se till att kastrullerna och stekpannorna står säkert på köket när

det används. Vi rekommenderar att kastrullhållare används

(bild 2 2, sida 2, tillbehör).

z Låt aldrig kastrullhållarna sticka ut utanför kökets kant. Vrid alla

handtag så att de pekar inåt, men inte ovanför brännarna. Detta

minimerar risken för spill, antändning av brännbara material

och/eller allvarliga brännskador.

z Var försiktig vid uppvärmning av fett eller olja. Fett och olja bör-

jar brinna vid hög värme.

z Använd endast torra grytlappar för att förhindra ångbildning. An-

vänd inte handdukar eller liknande material som kan fatta eld.

z Låt aldrig köket stå utan uppsikt när det används. Innehållet i

kastrullen kan koka över och orsaka rök och brand.

z Ställ brännarens reglage (bild 2 1, sida 2) på av-läget innan

kastrullen tas bort.

z Använd aldrig elköket som värmekälla.

z Endast för Dometic Origo C100 och C200: använd aldrig

spritbrännaren och elbrännaren samtidigt - det kan leda till över-

hettning som skadar värmeelementet.

_Origo_A100_A200_C100_C200.book Seite 118 Freitag, 13. Februar 2009 7:33 19Dometic ORIGO Leveransinnehåll

z Endast för Dometic Origo C100 och C200: om elbrännaren

slås på och ställs in på hög effekt medan kastrullen är tom kan

det leda till att köket skadas.

5 Ändamålsenlig användning

Dometic ORIGO-kök är avsedda att användas i fordon och på båtar.

6 Teknisk beskrivning

Köket är tillverkat i rostfritt stål och fungerar enligt absorptionsprincipen. Be-

hållaren rymmer 1,2 l. Denaturerad alkohol används som bränsle. Brännaren

tänds av en inbyggd 12 V-tändare.

Spriten absorberas av ett icke-antändligt material i behållaren. Köket har

inga bränsleventiler eller bränsleledningar som kan bli otäta och det har inga

komponenter som kräver regelbundet underhåll.

Dometic ORIGO sprit-/elkök C100 och C200 är utrustade med ett

1200 W (EU) eller 1100 W (US) värmeelement. De kan användas med sprit,

120 V eller 220–240 V.

Beskrivning Artikelnummer

Det finns olika varianter av köken.

z A100 och C100: enkelbrännare

z A200 och C200: dubbelbrännare

z C100 och C200: extra värmeelement för användning med 120 V eller

220–240 V Alla versioner finns tillgängliga med eller utan glaslock.

Artikelnumret finns på typskylten på kökets högra sida.

6.3 Reglage, tillbehör

Reglage och tillbehör för användning med denaturerad alkohol

Reglage för användning med 120 V eller 220–240 V (bild 3, sida 3)

(Dometic ORIGO C100 och C200)

1 Reglage, steglös inställning

Vrid moturs för att öka brännarens låga

2 Kastrullhållare (tillbehör)

Den här lysdioden lyser när elströmmen är påslagen.

Vrid medurs för att öka effekten på värmeelementet

Utrustningen kan installeras på arbetsskivan i köket.

7.1 Välja installationsplats

Observera följande anvisningar när du väljer installationsplats:

z Utrustningen ska ställas upp på en väl ventilerad plats.

z Se till att avståndet (bild 6, sida 4) är minst

– 50 mm (2") till sidorna och bakväggen

– 750 mm (30")mellan kökets värmeyta och den horisontella ytan ovan-

z Undvik luftdrag på installationsplatsen.

Om köket monteras i en öppen styrhytt, eller på ett annat öppet område,

ska ett extra vindskydd monteras.

z Ställ inte upp elköket under hängande skåp, hyllor el.dyl

Det finns risk för brännskador när man sträcker sig över värmeytan.

z Använd inte utrustningen i utrymmen där det föreligger explosionsrisk.

7.2 Installera köket

Varning – risk för skador på utrustningen!

Innan hålen borras: se till att inga kablar eller andra komponenter

på fordonet kan skadas av borrning, sågning och filning.

➤ Såga ut ett rektangulärt hål på arbetsskivan (mått, se nedanstående

➤ Öppna ovandelen och tag bort behållarna

➤ Öppna delen med gångjärn på kökets baksida.

➤ Placera köket enligt bild 4, sida 3.

Modell Dimensioner B x D x H:

➤ Markera borrhålen.

Använd hålen i gångjärnet som en mall.

➤ Förborra hålen på arbetsskivan enligt markeringarna.

➤ Montera köket genom att skruva in skruvar med platt huvud i varje hål i

gångjärnet (bild 5 2, sida 4).

➤ Installera magnetlåset framför öppningen (bild 4 1, sida 3).

➤ Anslut den inbyggda tändarens anslutning (bild 5 1, sida 4) till 12Vg.

➤ En brandsläckare klass B-1 ska finnas inom räckhåll.

(Endast för Dometic ORIGO C100 och C200)

Observera ! Risk för personskador!

Köket får endast anslutas av behörig installatör.

Nedanstående anvisningar riktar sig till installatörer som har kän-

nedom om tillämpliga bestämmelser och säkerhetsåtgärder.

Observera följande säkerhetsanvisningar vid anslutningen:

z Varning, risk för kortslutning!

Använd endast jordade uttag som säkras genom jordfelsbrytare

z Om kablarna måste dras genom metallväggar eller öppningar

med vassa kanter, ska tomma rör/kabelkanaler användas för att

z Dra inte lösa eller böjda kablar direkt intill elektriskt ledande

z Sätt fast kabeln på ett säkert sätt.

z Dra inte i kablarna.

z Dra kablarna så att man inte kan snubbla över dem och så att

➤ Kontrollera att spänningen som anges på typskylten (på kökets högra

sida) stämmer överens med spänningen på platsen.

➤ Anslut anslutningskabelns tre ledare till växelströmsuttaget.

➤ Säkra kabeln med en klämma.

8.1 Fylla på denaturerad alkohol

Observera ! Risk för personskador!

Häll aldrig bränsle genom brännaröppningarna upptill på köket

Överfyllnad, utspilld sprit och heta föremål innebär brandrisk och

risk för allvarliga brännskador.

➤ Se till att alla brännare är avstängda:

– användning med denaturerad alkohol: vrid reglaget till av-läget

– användning med 120 V eller 220–240 V (endast C100 och C200):

stäng av värmeelementen

➤ Se till att köket har svalnat så att det har rumstemperatur.

➤ Fäll upp spishällen (bild 7, sida 5).

➤ Kontrollera behållarens öppning så att det inte finns någon låga eller glöd.

➤ Se till att behållaren är nog kall för att hållas i din bara hand innan du fyller

➤ Håll behållaren nedåtlutande (bild 8, sida 5).

➤ Fyll på denaturerad alkohol i behållaren genom trådgallret.

Fyll aldrig på mer än 1,2 l.

➤ Kontrollera bränslenivån genom att luta behållaren vertikalt (bild 9,

Håll den i detta läge i 20 sekunder för att säkerställa att inte för mycket

bränsle har fyllts på. Om det finns för mycket bränsle i behållaren rinner

✓ Max. nivån har nåtts när bränslet syns nedtill i öppningen.

Köket fungerar som det ska även om man inte fyller på max.

➤ Torka bort utspilld sprit från behållarens utsida.

_Origo_A100_A200_C100_C200.book Seite 123 Freitag, 13. Februar 2009 7:33 19Använda köket Dometic ORIGO

➤ Sätt tillbaka behållaren.

Kontrollera att spishällen ligger plant och inte blockeras åt något håll.

➤ Stäng spishällen tills de magnetiska låsen låser fast.

➤ Vrid reglaget moturs till tändläge.

✓ Den inbyggda 12 V-tändaren aktiveras och brännaren tänds. Effektivite-

ten kan variera beroende på nivån i behållarna och yttertemperatur.

Om spänningen på den inbyggda 12 V-tändaren inte är tillräcklig,

använd långa tändstickor eller långa tändare för att tända bränna-

ren (bild 0, sida 6).

Dra genast undan handen när brännaren har tänts.

➤ Justera lågan så att den inte sträcker sig utanför kastrullens kant.

➤ Välj önskat effektläge med reglaget.

Om köket inte har svalnat sedan det senaste användningstillfället

kan det hända att brännaren tänds och sedan genast släcks igen.

Blås då luft mot brännaröppningen för att skingra ångan.

Tänd sedan köket enligt ovanstående beskrivning.

➤ Vrid reglaget till av-läget.

✓ Brännaren är stängd.

➤ Vänta ungefär fem sekunder.

➤ Vrid reglaget till läget max. för att kontrollera att lågan är släckt.

✓ Brännaren är öppen.

➤ Vrid reglaget till av-läget.

✓ Brännaren är stängd.

➤ I förekommande fall, vänta tills köket har svalnat innan du stänger glas-

_Origo_A100_A200_C100_C200.book Seite 124 Freitag, 13. Februar 2009 7:33 19Dometic ORIGO Rengöring och skötsel

8.4 Använda värmeelementet

(Endast för Dometic ORIGO C100 och C200)

Använd aldrig spritbrännaren och elbrännaren samtidigt - det kan

leda till överhettning som skadar värmeelementet.

➤ I förekommande fall, öppna glaslocket.

➤ Tryck in och vrid reglaget medurs för att slå på värmeelementet.

➤ Välj önskat effektläge.

➤ Vrid reglaget till av-läget för att slå av värmeelementet.

➤ Låt elementet svalna helt innan du stänger glaslocket, vidrör kökets övre

del eller ställer brännbara material på köket.

9 Rengöring och skötsel

Använd inga vassa eller hårda föremål för att rengöra köket - det

kan skada utrustningen.

➤ Ta bort gallret på kökets ovansida.

➤ Rengör kökets ovansida. Var särskilt noga med att avlägsna fastsittande

➤ Endast C100 och C200: lyft upp värmeelementet tills ett motstånd känns.

Rengör ytan under värmeelementet.

➤ Använd aldrig en ångrengörare för att rengöra köket.

Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta till-

verkarens kontor i ditt land (adresser, se bruksanvisningens baksida) eller

Vid reparations- resp. garantiärenden ska följande skickas med:

z en kopia på fakturan med inköpsdatum,

z en reklamationsbeskrivning/felbeskrivning.

➤ Lämna om möjligt förpackningsmaterialet till återvinning.

M När apparaten slutgiltigt tas ur bruk: informera dig om gällande

bestämmelser hos närmaste återvinningscentral eller hos

Bränntid: ung. 4,5 h

Brännareffekt: 2000 W Spänning tändare: 12 Vg

Strömstyrka tändare: 1 – 2.4 A Kokningstid för 1 l vatten: 10 min

Behållarvolym: 1,2 l

Dimensioner (B x H x D): 270 x 190 x 365 mm

Med reservation för eventuella ändringar i utförandet, tekniska förbättringar

och eventuella, begränsade leveransmöjligheter.

Bränntid: ung. 4,5 h

Brännareffekt: 2000 W Spänning tändare: 12 Vg

Strömstyrka tändare: 1 – 2.4 A Ingångsspänning: 120 V eller 220–240 V Effekt, värmeelement: EU: 1200 W/element

Kokningstid för 1 l vatten: 10 min

Behållarvolym: 1,2 l

Dimensioner (B x H x D): 270 x 190 x 365 mm

S-42131 Västra Frölunda (Göteborg)
