MANUAL DE USUARIO Origo C100 DOMETIC

Instrucciones de uso ....53

NL Spintus-en spintus/-elektrische kooktoestellen

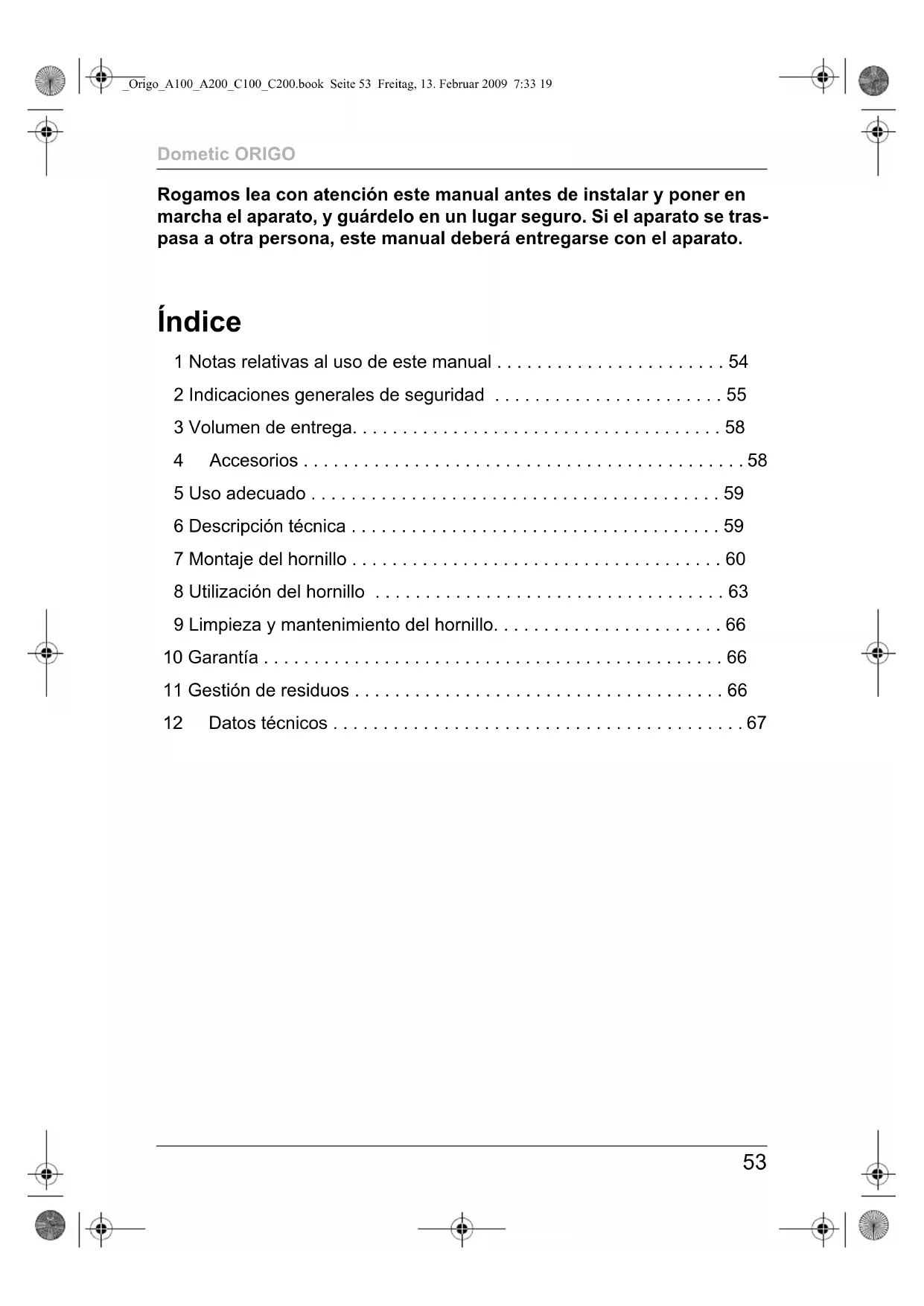

Rogamos lea con atención este manual antes de instalar y poner en marcha el aparato, y guárdelo en un lugar seguro. Si el aparato se traspasa a otra persona, este manual deberá entregarse con el aparato.

Índice

1 Notas relativas al uso de este manual ..... 54
2 Indicaciones generales de seguridad ..... 55
3 Volumen de entrega....58
4 Accesorios....58
5 Uso adecuado .... 59
6 Descripción técnica ..... 59
7 Montaje del hornillo 60
8 Utilización del hornillo 63
9 Limpieza y mantenimiento del hornillo....66
10 Garantía 66
11 Gestión de residuos 66
12 Datos técnicos 67

Notas relativas al uso de este manual Dometic ORIGO

1 Notas relativas al uso de este manual

¡Advertencia!

Indicación de seguridad: no observar estas indicaciones puede producir daños personales o materiales.

¡Atención!

Indicación de seguridad: la no observancia puede producir daños materiales y perjudicar el funcionamiento del aparato.

¡Advertencia!

Indicación de seguridad relativa a peligros resultantes de la corriente o tensión eléctricas: no observar estas indicaciones puede producir daños personales y materiales, y perjudicar el correcto funcionamiento del aparato.

Nota

Información adicional para el manejo de este aparato.

Paso a seguir: este símbolo le indica que debe realizar un paso. Todos los procedimientos necesarios se describen paso a paso.

√Este símbolo describe el resultado de un paso realizado.

fig. 1 5, página 3: esta indicación hace referencia a un elemento de una figura, en este ejemplo a la “Posición 5 en la figura 1 de la página 3”.

Tenga en cuenta también las siguientes indicaciones de seguridad.

Dometic ORIGO Indicaciones generales de seguridad

2 Indicaciones generales de seguridad

El fabricante no se hace responsable de los daños causados como consecuencia de:

• errores de montaje o de conexión,
• desperfectos en el aparato debidos a influencias mecánicas o a sobretensiones,
• modificaciones realizadas en el aparato sin el expreso consentimiento del fabricante,
• utilización del aparato para fines distintos a los descritos en las instrucciones.

Cuando utilice aparatos eléctricos, observe las instrucciones básicas de seguridad siguientes para protegerse frente a:

• Electrocución
• Peligro de incendio
• Lesiones

2.1 Seguridad general

• Utilice únicamente alcohol desnaturalizado. No utilice otros combustibles como gasolina, diésel, metanol, propano o fluido encendedor de carbón.
• ¡Peligro de asfixia!
  Antes de encender el aparato, asegúrese de que el área esté suficientemente ventilada.
• Coloque a su alcance un extintor de incendios (para fuegos producidos por el alcohol) de clase A.
  Asegúrese de que el extintor sea controlado periódicamente por personal cualificado.
• Las personas cuya capacidad física, sensorial o mental pueda impedirles utilizar de forma segura este aparato no deberán manejarlo sin la supervisión de un adulto responsable.
• Los aparatos eléctricos no son juguetes
  Mantenga los equipos eléctricos fuera del alcance de los niños o de personas con salud delicada. No permita que utilicen los equipos sin supervisión.

Indicaciones generales de seguridad Dometic ORIGO

- Utilice el hornillo exclusivamente del modo previsto.

Sólo para hornillos de alcohol/eléctricos Dometic ORIGO C100 y C200

- Coloque a su alcance un extintor de incendios (para fuegos eléctricos) de clase B-1.

Asegúrese de que el extintor sea controlado periódicamente por personal cualificado.

- Desconecte siempre la alimentación eléctrica cuando esté trabajando en el aparato.

- Los trabajos de mantenimiento y reparación sólo deben ser realizados por personal cualificado que conozca los riegos existentes y las normas aplicables.

- Si el cable de conexión está dañado, deberá ser reemplazado por personal cualificado.

Las reparaciones inadecuadas pueden implicar riesgos considerables.

- Si el hornillo no dispone de una clavija accesible, debe integrarse un dispositivo de desconexión de todos los polos en el cableado fijo.

- Infórmese de cómo desconectar el disyuntor o el fusible en caso de emergencia.

2.2 Precauciones de seguridad en la manipulación del alcohol desnaturalizado

- Mantenga las sustancias inflamables lejos de los aparatos de calefacción o cocina y otras fuentes de luz y calor.

- Guarde el alcohol en depósitos adecuados y siempre a una distancia suficiente del hornillo.

- Elimine cualquier fuente de chispas o llamas del lugar de almacenamiento del alcohol.

- No llene nunca los cartuchos estando estos en el hornillo. No vierta nunca el combustible por los orificios del quemador de la parte superior del hornillo (fig. 1, página 2).

- Un llenado excesivo, el alcohol vertido y los objetos calientes pueden causar quemaduras graves.

Dometic ORIGO Indicaciones generales de seguridad

• El alcohol desnaturalizado se quema produciendo una llama casi invisible, de forma que pueden producirse grandes daños antes de que advierta el peligro.
• Recoja inmediatamente todo el alcohol vertido para evitar una combustión incontrolada.
• No fume cuando manipule el alcohol o cuando maneje el hornillo.
• No llene el cartucho más allá de su capacidad máxima. Al calentarse, el alcohol se expande en el cartucho. Un llenado excesivo puede causar una combustión incontrolada dentro del hornillo.

2.3 Manejo seguro del aparato

- Si la tensión del encendedor integrado de 12 V no es suficiente, utilice cerillas largas o encendedores largos para encender el quemador.

Retire rápidamente su mano en cuanto el quemador se encienda.

● Lleve ropa adecuada cuando maneje el hornillo.

No lleve accesorios colgantes en los que pueda prenderse fue- go.

• Antes de tocarlo con las manos descubiertas, espere a que el hornillo se enfríe hasta la temperatura ambiente.
• Mantenga el área circundante del hornillo y las piezas interiores sin grasas, sustancias alcohólicas, plásticos o tejidos inflamables (por ej., cortinas, toallas, utensilios de cocina).
• Utilice únicamente cazuelas y sartenes de base plana y con un diámetro máximo de 23 cm (9"). Las cazuelas y sartenes deben ser lo suficientemente grandes para cubrir el elemento calefactor. El uso de utensilios de menor tamaño hace que una parte del elemento calefactor quede al descubierto y pueda entrar en contacto directo con la ropa, lo que podría provocar la ignición de ésta.

Los utensilios de las dimensiones adecuadas mejoran asimismo la eficiencia del aparato.

- Cuando cocine, asegúrese de que las cazuelas y las sartenes estén en una posición estable. Es recomendable el uso de agarradores (fig. 2 2, página 2, accesorios).

Volumen de entrega Dometic ORIGO

• No permita que las asas de las cazuelas queden fuera del borde del hornillo. Gire las asas de las cazuelas hacia dentro pero sin que tapen el resto de quemadores. Ello minimizará la posibilidad de derrames, ignición de materiales inflamables y/o que-maduras graves.
• Tenga cuidado al calentar grasa o aceite. La grasa y el aceite pueden entrar en combustión al estar expuestos a gran temperatura.
• Utilice únicamente agarradores secos para evitar la formación de vapor. No utilice toallas o similares en lugar de agarradores, ya que éstas pueden entrar en combustión.
• No deje nunca el hornillo sin vigilancia cuando esté cocinando. Si el contenido en ebullición de las cazuelas se sale de éstas, puede producir humo y fuego.
• Ponga el mando del quemador (fig. 2 1, página 2) en posición de apagado antes de retirar la cazuela.
• No utilice el hornillo para calentar la estancia.
• Sólo para Dometic Origo C100 y C200: no utilice nunca simultáneamente quemadores de alcohol y eléctricos para evitar un sobrecalentamiento que pueda destruir el elemento calefactor.
• Sólo para Dometic Origo C100 y C200: el funcionamiento de los quemadores eléctricos a alta temperatura sin haber sobre ellos una cazuela llena puede dañar el hornillo.

3 Volumen de entrega

• Hornillo
• Instrucciones de uso

4 Accesorios

Denominación N.° art.

A100 A200 C100 C200

Agarrador

958148110

958148110

Dometic ORIGO Uso adecuado

5 Uso adecuado

Los hornillos ORIGO de Dometic han sido diseñados para su uso en vehículos o embarcaciones.

6 Descripción técnica

6.1 Funcionamiento

El hornillo está hecho de acero inoxidable y utiliza el principio de absorción. El cartucho tiene una capacidad de 1,2 l. Como combustible utiliza el alcohol desnaturalizado. El quemador lo enciende un encendedor integrado de 12 V.

El alcohol es absorbido por un material no inflamable contenido en el cartucho. No están equipados con una válvula o con conductos de combustible que puedan permitir fugas, ni con otros componentes similares que requieran mantenimiento periódico.

Los hornillos de alcohol / eléctricos ORIGO C100 y C200 de Dometic están equipados con un elemento calefactor de 1200 W (UE) ó 1100 W (EE.UU.). Como alternativa pueden funcionar con alcohol o a 120 V o 220–240 V.

6.2 Especificaciones de las variantes del aparato

Pueden adquirirse varias versiones del hornillo.

● A100 y C100: unidad de un solo quemador
● A200 y C200: unidad de dos quemadores
- C100 y C200: elemento calefactor adicional para funcionamiento alternativo con la red de 120 V ó 220–240 V

Cada versión está disponible con o sin tapa de vidrio.

Para saber cuál es su aparato, vea su número de artículo en la placa de características situada en la parte derecha del hornillo.

Montaje del hornillo Dometic ORIGO

6.3 Elementos de mando

Elementos de mando para el funcionamiento con alcohol desnaturalizado (fig. 2, página 2):

N.° Denominación

1 Botón de control, regulable de forma continua Para aumentar la llama del quemador, gírelo en el sentido contrario a las agujas del reloj.

2 Agarrador (accesorio)

Elementos de mando para el funcionamiento con la red de 120 V ó 220–240 V (fig. 3, página 3) (Dometic ORIGO C100 y C200)

N.° Denominación

1 LED de estado El LED se enciende cuando se conecta el suministro eléctrico.

2 Botón de ajuste de la potencia Gírelo en el sentido de las agujas del reloj para aumentar la potencia del elemento calefactor

7 Montaje del hornillo

Puede empotrar el hornillo en la encimera de su cocina.

7.1 Selección del lugar de montaje

Cuando elija el lugar de montaje, siga las instrucciones siguientes:

• Seleccione para el aparato un lugar bien ventilado.
• Asegúrese de que guarda una distancia mínima (fig. 6, página 4) de – 50 mm (2") hasta las paredes laterales y trasera
• 750 mm (30") entre la bobina del hornillo y la superficie horizontal de encima del hornillo

- Evite que haya corriente de aire en el lugar de montaje. Si instala el hornillo en una cabina abierta u otras zonas abiertas, monte una protección adicional contra el viento.

Dometic ORIGO Montaje del hornillo

• Evite el espacio de almacenamiento del armario situado sobre el hornillo. En caso contrario, existe riesgo de quemaduras e incendios cuando acceda a él por encima del hornillo.
• No maneje el aparato en espacios que presenten peligro de explosión.

7.2 Instalación del hornillo

¡Precaución! ¡Peligro de dañar el aparato!

Antes de realizar cualquier taladro, asegúrese de que no pueda dañar cables eléctricos u otras partes del vehículo al taladrar, serrar o lijar.

▶ Recorte en la encimera un orificio rectangular (dimensiones según la tabla siguiente):

Modelo	Dimensiones: A x P x H
A100 255 x 150 x 340 mm 10" x 6" x 13	^3/_8"
A200 485 x 150 x 340 mm 19	^1/_8" x 6" x 13 ^3/_8"
C100 255 x 150 x 340 mm 10" x 6" x 13	^3/_8"
C200 485 x 150 x 340 mm 19	^1/_8" x 6" x 13 ^3/_8"

▶Abra la parte superior y retire los cartuchos.
▶ Abra el tope de la tapa de la parte posterior del hornillo.
▶ Coloque el hornillo de acuerdo con la fig. 4, página 3.
▶Marque las perforaciones a realizar. Utilice los agujeros de fijación del tope de la tapa como plantilla.
▶Realice una perforación previa en los puntos marcados de la encimera.
Fije el hornillo introduciendo tornillos de cabeza plana en cada perforación del tope de la tapa (fig. 5 2, página 4).
Monte el cierre magnético en la parte delantera de la parte recortada (fig. 4 1, página 3).
▶ Conecte el conector del terminal del encendedor integrado (fig. 5 1, página 4) a la toma de 12V==.
▶Coloque a su alcance un extintor de incendios de clase B-1.

Montaje del hornillo Dometic ORIGO

7.3 Conexión eléctrica del hornillo (Sólo para Dometic ORIGO C100 y C200)

¡Advertencia! ¡Peligro de lesión!

El hornillo sólo debe conectarlo un técnico cualificado.

La información siguiente está destinada a técnicos que conozcan las normas y precauciones de seguridad aplicables.

Al realizar las conexiones eléctricas, siga las instrucciones de seguridad siguientes:

• Advertencia ¡Riesgo de cortocircuito!
  Utilice siempre cajas de enchufe que tengan toma a tierra y que estén protegidas por disyuntores diferenciales.
• Cuando tenga que hacer pasar los cables a través de paredes metálicas o de otro tipo con bordes afilados, utilice conductos o tubos para evitar que se dañen.
• No tienda cables sueltos o doblados cerca de material conductor (metal).
  ● Fije firmemente los cables.
• No someta los cables a tracción.
• Tienda los cables de forma que no se pueda tropezar con ellos ni se puedan dañar.

Compruebe la placa de características del lado derecho del hornillo para garantizar que la tensión de la unidad se corresponda con la tensión de la fuente.

▶Conecte los tres conductores del cable de conexión a la red de corriente alterna.

▶Fije el cable con una abrazadera.

Dometic ORIGO Utilización del hornillo

8 Utilización del hornillo

¡Advertencia! ¡Peligro de lesión!

No vierta nunca el combustible por los orificios del quemador de la parte superior del hornillo (fig. 1, página 2).

Un llenado excesivo, el alcohol vertido y los objetos calientes pueden causar quemaduras graves.

▶Asegúrese de que todos los quemadores estén apagados:
- Funcionamiento con alcohol desnaturalizado: gire el botón de mando a la posición de apagado
- Funcionamiento con red de 120 V ó 220–240 V (únicamente C100 y C200): apague los elementos calefactores

Asegúrese de que el hornillo se haya enfriado hasta la temperatura ambiente.

▶ Abra la parte superior del hornillo (fig. 7, página 5).

▶Saque el cartucho.

▶Compruebe que en la boca del cartucho no haya fuego ni incandescencia.

Antes de llenar el cartucho, asegúrese de que está lo suficientemente frío para poder cogerlo con la mano.

Mantenga el cartucho inclinado hacia abajo (fig. 8, página 5).

▶ Rellene de alcohol desnaturalizado a través de la rejilla por la boca de los cartuchos.

La capacidad máxima de un cartucho es de 1,2 l.

▶Compruebe el nivel de combustible poniendo el cartucho en vertical (fig. 9, página 5).

Mantenga esta posición durante 20 s para asegurarse de que no esté excesivamente lleno. En caso de que accidentalmente se haya llenado demasiado, puede extraer el exceso de combustible.

√El nivel máximo de combustible se alcanza cuando éste puede verse en el fondo de la boca.

Utilización del hornillo Dometic ORIGO

Nota

El hornillo funcionará aunque el cartucho no esté lleno hasta su capacidad máxima.

▶ Limpie del exterior del cartucho el alcohol que haya podido verterse.
▶Cambie el cartucho.

Compruebe que la parte superior del hornillo está nivelada y que no está bloqueada de ningún modo.

Cierre la parte superior del hornillo hasta que el cierre magnético actúe.

8.2 Encendido del hornillo

▶Gire el botón de mando en sentido contrario a las agujas del reloj hasta la posición de encendido.
√ Se activa el encendedor integrado de 12 V y se enciende el quemador. Dependiendo de la temperatura y del nivel de llenado del cartucho, puede variar el tiempo necesario para ello.

Nota

Si la tensión del encendedor integrado de 12 V no es suficiente, encienda el hornillo aplicando una cerilla o encendedor largos a la abertura del quemador (fig. 10, página 6).

Retire rápidamente su mano en cuanto el quemador se encienda.

▶Ajuste la llama para que no sobresalga del borde de la cazuela.
▶Seleccione el nivel de potencia que desee con el botón de mando.

Nota

Si el hornillo no se ha enfriado aún de un uso previo, puede que al encender el quemador se apague inmediatamente. En ese caso, introduzca aire en la abertura del quemador para disipar el vapor. Después, encienda el hornillo como se describe arriba.

Dometic ORIGO Utilización del hornillo

8.3 Extinción de la llama

▶Gire el botón de mando a la posición de apagado.
√El quemador está cerrado.
▶Espere unos cinco segundos.
▶Gire el botón de mando a la posición máxima para asegurarse de que la llama esté apagada.
√El quemador está abierto.
▶Gire el botón de mando a la posición de apagado.
√El quemador está cerrado.
Espere a que el hornillo se enfríe completamente antes de volver a colocar la tapa de vidrio (en caso de haber una).

8.4 Utilizar el elemento calefactor (Sólo para Dometic ORIGO C100 y C200)

¡Precaución!

No utilice nunca simultáneamente quemadores de alcohol y eléctricos para evitar un sobrecalentamiento que pueda destruir el elemento calefactor.

▶Si su hornillo dispone de una tapa de vidrio, levántela.
Para encender el elemento calefactor, presione el botón del nivel de potencia hacia dentro y gírelo en el sentido de las agujas del reloj.
▶Elija la potencia que desee.
Para apagar el elemento calefactor, gire el botón del nivel de potencia hasta la posición de apagado.
▶Deje enfriar completamente el elemento calefactor antes de cerrar la tapa de vidrio o tocar la superficie del hornillo, o de permitir que material inflamable entre en contacto con la parte superior del hornillo.

Limpieza y mantenimiento del hornillo Dometic ORIGO

9 Limpieza y mantenimiento del hornillo

¡Precaución!

No utilice objetos afilados o duros para limpiar el aparato, ya que podrían dañarlo.

▶Retire la parrilla de la parte superior del hornillo.
▶Limpie la parte superior del hornillo. En especial, retire con cuidado la grasa adherida y el aceite.
Sólo para C100 y C200: levante el elemento calefactor hasta que note cierta resistencia. Limpie el hornillo por debajo del elemento calefactor.
No utilice nunca un limpiador a vapor para limpiar el hornillo.

10 Garantía

Rige el plazo de garantía legal. Si el producto presenta algún defecto, diríjase a la sucursal del fabricante de su país (ver direcciones en el dorso de estas instrucciones) o a su establecimiento especializado.

Para la tramitación de la reparación y de la garantía debe enviar también los siguientes documentos:

• una copia de la factura con fecha de compra,
• el motivo de la reclamación o una descripción de la avería.

11 Gestión de residuos

Deseche el material de embalaje en el contenedor de reciclaje correspondiente.

Cuando vaya a desechar definitivamente el aparato, infórmese en el centro de reciclaje más cercano o en un comercio especializado sobre las normas pertinentes de eliminación de materiales.

	Hornillo Dometic ORIGO
	A100 A100 GL A200 A200 GL
Art. n.°: 958147000 95814700	01 958147010	958147011
Número de quemadores: 1 2
Duración de la combustión: aprox. 4,5 h
Potencia del quemador: 2000 W
Tensión del encendedor: 12 V---
Corriente del encendedor: 1 – 2.4 A
Tiempo de ebullición para 1 l de agua:	10 min
Capacidad del cartucho: 1,2 l
Dimensiones (A x H x P):	270 x 190 x 365 mm( 10^5/_8 " x 7^1/_2 "x 14^3/_8 ")		500 x 190 x 365 mm( 19^11/_8 " x 7^1/_2 " x 14^3/_8 ")
Peso:	3,5 kg	4,5 kg	6,5 kg	8 kg

Datos técnicos Dometic ORIGO

	Hornillo Dometic ORIGO
	C100 C100 GL C200 C200 GL
Art. n.°: 958147021 95814703	30 958147040	958147041
Número de quemadores: 1 2
Duración de la combustión: aprox. 4,5 h
Potencia del quemador: 2000 W
Tensión del encendedor: 12 V=
Corriente del encendedor: 1 - 2.4 A
Tensión de entrada: 120 V ó	220-240 V
Potencia del elementocalefactor:	UE: 1200 W/elementoEE.UU.: 1100 W/elemento
Tiempo de ebullición para1 l de agua:	10 min
Capacidad del cartucho: 1,2 I
Dimensiones (A x H x P):	270 x 190 x 365 mm( 10^5/_8 " x 7^1/_2 " x 14^3/_8 ")		500 x 190 x 365 mm( 19^11/_8 " x 7^1/_2 " x 14^3/_8 ")
Peso:	4 kg	5 kg	7,5 kg	9 kg

Queda reservado el derecho a realizar mejoras técnicas o de diseño, así como a modificar las opciones de entrega.

Uso del fornello Dometic ORIGO

8 Uso del fornello

Dometic ORIGO Uso del fornello

Avviso

Uso del fornello Dometic ORIGO
