BRUKSANVISNING UM401DW MAKITA

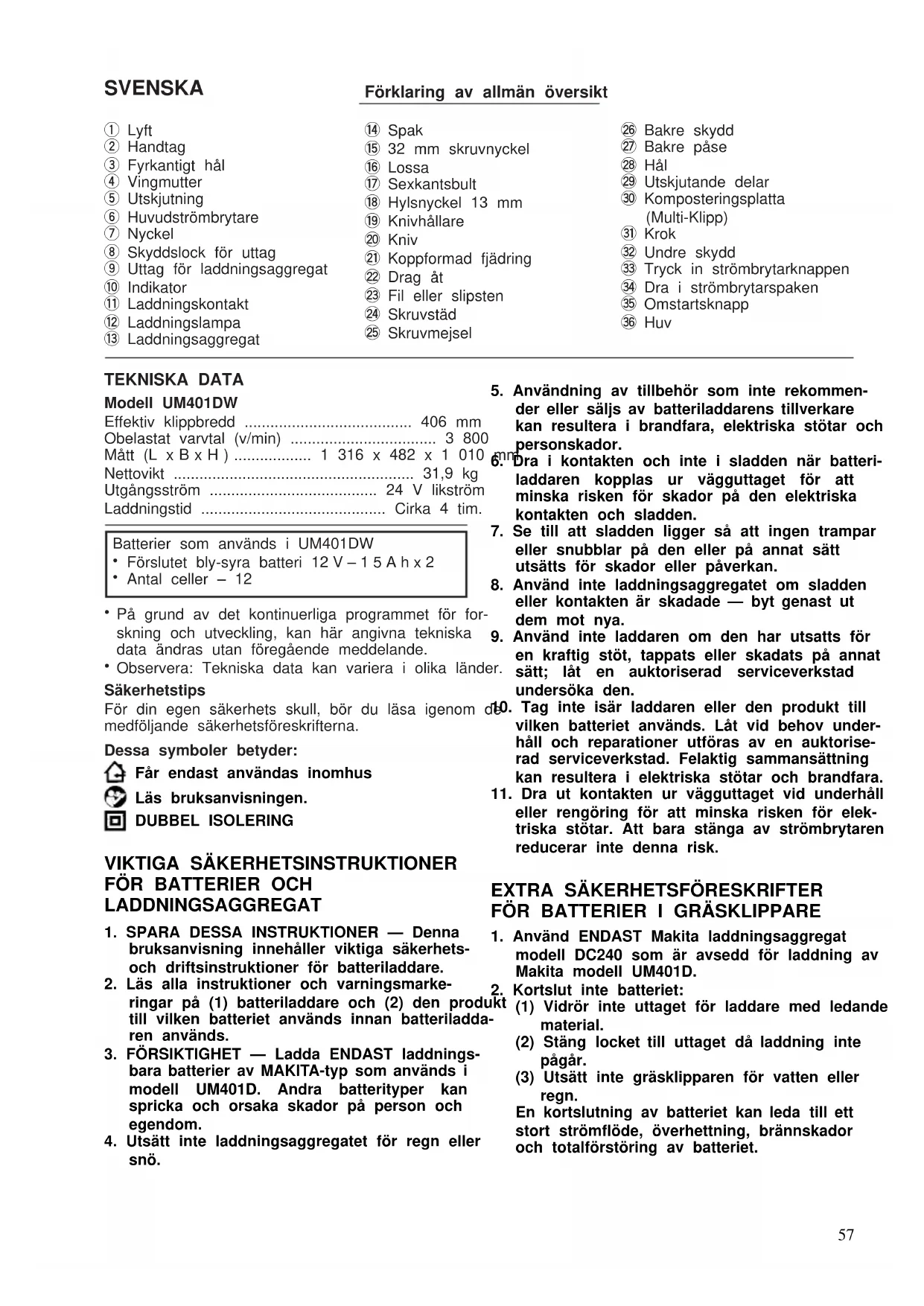

Förklaring av allmän översikt

1 Lyft2 Handtag3 Fyrkantigt hål4 Vingmutter5 Utskjutning6 Huvudströmbrytare7 Nyckel8 Skyddslock för uttag9 Uttag för laddningsaggregat10 Indikator11 Laddningskontakt12 Laddningslampa13 Laddningsaggregat

14 Spak15 32 mm skruvnyckel16 Lossa17 Sexkantsbult18 Hylsnyckel 13 mm19 Knivhållare20 Kniv21 Koppformad fjädring22 Drag åt23 Fil eller slipsten24 Skruvstäd25 Skruvmejsel

26 Bakre skydd27 Bakre påse28 Hål29 Utskjutande delar30 Komposteringsplatta (Multi-Klipp)31 Krok32 Undre skydd33 Tryck in strömbrytarknappen34 Dra i strömbrytarspaken35 Omstartsknapp36 Huv

TEKNISKA DATA

Modell UM401DW

Effektiv klippbredd 406 mm

Obelastat varvtal (v/min) 3 800

Mått (L x B x H) 1 316 x 482 x 1 010

Nettovikt 31,9 kg

Utgångsström 24 V likström

Laddningstid Cirka 4 tim.

Batterier som används i UM401DW

• Förslutet bly-syra batteri 12 V – 15 A h x 2
- Antal celler - 12

- På grund av det kontinuerliga programmet för forskning och utveckling, kan här angivna tekniska data ändras utan föregående meddelande.

- Observera: Tekniska data kan variera i olika länder.

Säkerhetstips

För din egen säkerhets skull, bör du läsa igenom de medföljande säkerhetsföreskrifterna.

Dessa symboler betyder:

Får endast användas inomhus

Läs bruksanvisningen.

DUBBEL ISOLERING

VIKTIGA SÄKERHETSINSTRUKTIONER FÖR BATTERIER OCH LADDNINGSAGGREGAT

1. SPARA DESSA INSTRUKTIONER — Denna bruksanvisning innehåller viktiga säkerhets- och driftsinstruktioner för batteriladdare.
2. Läs alla instruktioner och varningsmarke- 2. ringar på (1) batteriladdare och (2) den produkt till vilken batteriet används innan batteriladdaren används.
3. FÖRSIKTIGHET — Ladda ENDAST laddningsbara batterier av MAKITA-typ som används i modell UM401D. Andra batterityper kan spricka och orsaka skador på person och egendom.

4. Utsätt inte laddningsaggregatet för regn eller snö.

5. Användning av tillbehör som inte rekommender eller säljs av batteriladdarens tillverkare kan resultera i brandfara, elektriska stötar och personskador.

6. Dra i kontakten och inte i sladden när batteriladdaren kopplas ur vägguttaget för att minska risken för skador på den elektriska kontakten och sladden.
7. Se till att sladden ligger så att ingen trampar eller snubblar på den eller på annat sätt utsätts för skador eller påverkan.
8. Använd inte laddningsaggregatet om sladden eller kontakten är skadade — byt genast ut dem mot nya.
9. Använd inte laddaren om den har utsatts för en kraftig stöt, tappats eller skadats på annat sätt; låt en auktoriserad serviceverkstad undersöka den.
10. Tag inte isär laddaren eller den produkt till vilken batteriet används. Låt vid behov underhåll och reparationer utföras av en auktoriserad serviceverkstad. Felaktig sammansättning kan resultera i elektriska stötar och brandfara.
11. Dra ut kontakten ur vägguttaget vid underhåll eller rengöring för att minska risken för elektriska stötar. Att bara stänga av strömbrytaren reducerar inte denna risk.

EXTRA SÄKERHETSFÖRESKRIFTER FÖR BATTERIER I GRÄSKLIPPARE

1. Använd ENDAST Makita laddningsaggregat modell DC240 som är avsedd för laddning av Makita modell UM401D.

2. Kortslut inte batteriet:

(1) Vidrör inte uttaget för laddare med ledande material.
(2) Stäng locket till uttaget då laddning inte pågår.
(3) Utsätt inte gräsklipparen för vatten eller regn.

En kortslutning av batteriet kan leda till ett stort strömflöde, överhettning, brännskador och totalförstöring av batteriet.

1. Lämna inte gräsklipparen i direkt solljus. För-4. vara inte gräsklipparen på en plats där temperaturen kan uppgå till eller överskrida 40°C. 5.
2. Batterierna i Makita modell UM401D innehåller en stark elektrolyt (utspädd svavelsyra). Utsätt inte batterierna för starkt yttre våld eller slag6. och tappa dem inte. Försök inte heller att ta isär eller modifiera batterierna.
3. Om batterierna skulle spricka och elektrolyt 7. (utspädd svavelsyra) komma i kontakt med skinn eller kläder ska de utsatta ställena ome8. delbart tvättas under rinnande vatten. Om elektrolyt skulle komma in i ögonen ska ögo-9. nen tvättas med rent vatten och medicinsk vård sökas med en gång.
4. Batteriernas kapacitet och drifttid minskar när 11 batteriernas livslängd kommer till sitt slut. Kontakta din närmaste auktoriserade Makita 12 serviceverkstad eller återförsäljare för att ersätta dem med nya.
5. Samtliga batterier bör bytas ut samtidigt vid 13. batteribyte. Att blanda nya och urladdade batterier kan öka trycket inne i battericellerna och 4. orsaka att de urladdade batterierna spricker.
6. När batterier sätts i denna produkt är det viktigt att de sätts i med korrekt polaritet eller 5 riktning. Motsatt riktning på batterierna kan orsaka läckage eller explosion. 16.
7. Utsätt aldrig gräsklippare eller batterier för eldslågor, brand eller hetta. Hälsovådliga material kan utsöndras.

TIPS FÖR UPPRÄTTHÅLLANDE AV MAXIMAL DRIFTFÖRMÅGA OCH BATTERILIVSLÄNGD

1. Ladda gräsklipparen omedelbart efter inköp.
2. Glöm aldrig bort att ladda gräsklipparen efter varje användningstillfälle.
3. Vi rekommenderar att du låter laddaren vara 20 kopplad till gräsklipparen även efter att laddningen är avslutad. Laddaren går över till läget för "underhållsladdning (stödladdning)" vilket gör att batteriet alltid är piggt och fulladdat.
4. Se till att ladda gräsklipparen var sjätte månad när den står oladdad under långa perioder. I annat fall kan gräsklipparen bli ouppladdningsbar.

EXTRA SÄKERHETSFÖRESKRIFTER FÖR LADDNINGSAGGREGATET

1. Makita laddningsaggregat modell DC240 är speciellt tillverkad för laddning av de Makita batterier som används i modell UM401D. För-3. sök inte ladda några andra batterier med detta laddningsaggregat.
2. Handskas varsamt med laddaren. Tappa den inte och utsätt den inte för slag.
3. Bär aldrig laddaren i sladden, och ryck inte i sladden när kontakten ska dras ut ur vägguttaget.

Håll sladden på avständ från hetta, olja, kemikalier och vassa kanter.

Anslut laddningsaggregatet endast till en strömkälla med den spänning som visas på laddarens typplåt.

Försök inte använda en spänningsomvandlare, motortransformator, likströmväxelströmsinverterare eller likströmsuttag.

Ladda gräsklipparen vid en rumstemperatur på mellan 5°C och 40°C.

Ütför inte laddning på en plats som är utsatt för direkt solljus.

Ladda inte gräsklipparen i regn eller på våta platser.

1. Låt inte laddaren bli blöt eller fuktig.
2. Utför inte laddning inuti en låda eller behållare av något slag.
3. Utför inte laddning i närheten av flyktiga, lättantändliga material såsom bensin, målarfärg, gas, lim el. dyl.

4. Utför inte laddning ovanpå papper, mattor, plastunderlägg, tygmaterial el. dyl.
   Låt ingenting täcka för eller täppa igen laddarens ventilationshål. Försök inte heller föra in något i ventilationshålen.
   . Vidrör inte laddaren med våta eller fuktiga händer.

5. Utför inte laddning på smutsiga eller dammiga platser.

6. Avsluta laddningen omedelbart om du skulle upptäcka något onormalt. Lämna laddnings-aggregat och gräsklippare till närmaste auktoriserade Makita serviceverkstad eller återförsäljare för kontroll.

7. Försök inte ta isär eller modifiera laddaren.

8. För inte in metallföremål eller andra objekt i laddningskontakten. Kortslutning kan uppstå och orsaka brännskador och totalförstörelse av laddaren.

9. Detta laddningsaggegat innehåller brytare och reläer som sannolikt kan orsaka bågar och gnistor. Placera därför laddaren i ett separat rum eller avskild del avsedd för detta ändamål då laddning utförs i garage eller liknande utrymme.

EXTRA SÄKERHETSFÖRESKRIFTER FÖR GRÄSKLIPPARE

1. SÄTT INTE I NYCKELN I GRÄSKLIPPAREN FÖRRÄN DEN ÄR REDO FÖR ANVÄNDNING.
2. Fatta inte tag i de frilagda knivarna eller eggarna när du plockar upp eller håller i klip-paren.
   Fysiskt tillstånd — Använd inte gräsklipparen om du är påverkad av droger, alkohol eller någon medicin.
3. Håll skydden på plats och i fungerande skick.
4. Håll händer och fötter borta från de roterande knivarna. Försiktighet — Knivarna snurrar på frigång efter avstängning.

5. Tag ur nyckeln före underhåll, rengöring eller avlägsnande av material från gräsklipparen.

6. Använd endast Makita originalknivar som spe-BRUKSANVISNING cifieras i denna bruksanvisning.

7. Kontrollera knivarna noggrant före användning för att upptäcka sprickor eller andra skador. Ersätt genast knivar med sprickor eller andra skador.

8. Avlägsna främmande föremål som till exempel stenar, trådar, flaskor, ben och stora pinnar från arbetsområdet före klippning för att för- hindra personskador och skador på gräsklip- paren.

9. Avsluta arbetet omedelbart om du skulle uppäcka något onormalt. Stäng av klipparen och4 tag ur nyckeln. Undersök därefter klipparen.

10. FÖRSÖK ALDRIG JUSTERA HJULHÖJDEN (FRIGÅNGEN) MEDAN GRÄSKLIPPAREN GÅR.

11. SLÄPP STRÖMBRYTARSPAKEN OCH VÄNTA TILLS KNIVARNA HAR SLUTAT ROTERA INNAN DU GÅR ÖVER GARAGEINFARTER, GÅNGVÄGAR, GATOR ELLER GRUSBELAGDA YTOR. Tag också ur nyckeln om du lämnar gräsklipparen, böjer dig för att plocka upp eller flytta undan något föremål som ligger i vägen, och vid varje annat tillfälle som distraherar koncentrationen på vad du sysslar med.

12. Föremål som slås till av gräsklipparen kan orsaka svåra personskador. Gräsmattan ska alltid kontrolleras och renas från alla föremål före varje klippning av gräset.

13. Följ nedanstående steg om gräsklipparen skulle slå till något föremål:

I) Stanna gräsklipparen. Släpp strömbrytarspaken.
II) Tag ur nyckeln.
III) Kontrollera eventuella skador.
IV) Åtgärda eventuella skador innan omstart och återupptagande av arbetet.

1. KONTROLLERÄ DEN BAKRE PÅSEN OFTA FÖR FÖRSLITNING OCH SKADOR. Kontrollera alltid att den bakre påsen är tom vid förvaring. Ersätt för säkerhets skull påsen med en ny fabrikspåse om den är nedsliten.

2. Stanna motorn och tag ur nyckeln närhelst lämnar gräsklipparen, före rengöring av gräsklipparens huv och innan allt reparationsarbete eller kontroll.

3. Vid klippning av gräs i backar ska klippningen ske tvärs över och inte upp och ned. Var extr försiktig då riktningen ändras vid klippning i • backar. Klipp inte gräset i branta backar.
4. Tvätta inte gräsklipparen med slang. Undvik att få in vatten i motor och elektriska anslut-• ningar.
5. Kontrollera åtdragningen av bulten för knivfästet med täta mellanrum.
6. Håll alla muttrar, bultar och skruvar ordentligt åtdragna för att vara säker på att gräsklipparen är i säkert funktionellt skick.

SPARA DESSA ANVISNINGAR.

Uppackning (Fig. 1 och 2)

Din gräsklippare har satts ihop fullständigt i fabriken förutom den bakre påsen.

1. Packa upp den bakre påsen, bruksanvisningen, laddningsaggregat och plastpåsen med tillbehör ur kartongen.
2. Ta upp gräsklipparen ur kartongen och ställ den med alla fyra hjul på marken eller golvet.
3. Kontrollera kartongen noggrant så att det inte ligger kvar några lösa bitar.
4. Lyft handtaget till dess läge för att fälla upp det. Passa in utskjutningen på handtaget i ett av de fyrkantiga hålen på gräsklipparens högra respektive vänstra sida, och fäst sedan handtaget genom att dra åt vingmuttrarna.

Laddning (Fig. 3)

• Ta ur nyckeln ur gräsklipparens strömbrytare (skjut den till vänster och dra ut den) och förvara den på en säker plats — utom räckhåll för barn.
• Öppna skyddslocket för uttaget och sätt i laddningskontakten i uttaget. (KOM IHÅG: laddningsuttaget har polaritet. SKADA INTE KONTAKTEN ELLER UTTAGET GENOM ATT MED VÅLD TVINGA I KONTAKTEN.)
• Koppla därefter laddningsaggregatet till strömkällan. Laddningslampan tänds och lyser med grönt sken varefter färgen genast ändras till rött och laddningen påbörjas. Laddningslampan lyser med konstant sken under laddningen.
• När laddningslampan ändrar färg från rött till grönt är laddningen avslutad. Laddningen tar cirka 4 timmar.
• Koppla ur laddningsaggregatet från strömkällan och dra ut laddningskontakten ur laddningsuttaget efter avslutad laddning.

OBSERVERA!

• Om laddningslampan blinkar med grönt sken kan laddningskontakten ha satts i felaktigt i laddningsuttaget. Kontrollera laddningskontakten och laddningsuttaget.
• Om laddningslampan blinkar med rött sken är batduterierna för svaga för normal laddning. Vänta ett ögonblick tills förladdning, som hjälper batterierna att återhämta sig, har utförts, och därefter påbörjas normal laddning.

enOm gräsklipparen inte har använts under en längre traperiod tar uppladdningen längre tid än normalt.

- Om gräsklipparen lämnas oladdad i mer än sex månader kan det hända att den blir ouppladdningsbar.

Indikatorn visar inte laddningscykelns aktuella tillständ.

FÖRSIKTIGHET!

Om något av följande tillstånd uppstår indikerar det laddningsaggregatet eller batterierna är skadade.

Koppla ur laddningsaggregatet från strömkällan och dra ut laddningskontakten ur laddningsuttaget ome-delbart. Lämna enheterna till närmaste auktoriserad Makita serviceverkstad för kontroll.

1) Laddningslampan fortsätter blinka med grönt sken (ändras inte till rött) trots att laddningskontakten är korrekt inkopplad i laddningsuttaget. 4.
2) Laddningslampans färg ändras inte till grönt efter mer än 5 timmar efter påbörjad laddning.
3) Laddningslampan varken blinkar eller lyser med 5. konstant sken i någon färg när strömmen kopplas till.
4) Laddningslampan blinkar omväxlande med grönt 6. och rött sken. (Troligen är batterierna utslitna eller skadade.)

Justering av handtaget (Fig. 4)

1. Stäng av huvudströmbrytaren och ta ur nyckeln. 7. Avsluta eventuellt påbörjad laddning av gräsklip- paren och dra ur laddningskontakten.
2. Lossa vingmuttrarna på höger respektive vänster sida.
3. Passa in utskjutningen på handtaget i ett av de tre fyrkantiga hålen för att få handtaget i det läge du önskar.
4. Dra åt vingmuttrarna ordentligt för att fästa hand taget i läge.

FÖRSIKTIGHET!

Dra alltid åt vingmuttrarna på höger och vänster sida. I annat fall kan handtaget oväntat lossna under pågående arbete, vilket utsätter operatören för risk för svåra skador.

Justering av hjulhöjd (frigång)

(sex steg mellan 25 mm och 89 mm) (Fig. 5)

1. Stäng av huvudströmbrytaren och ta ur nyckeln. Avsluta eventuellt påbörjad laddning av gräsklip- paren och dra ur laddningskontakten.
2. Tryck spaken utåt och passa in den i ett av spår för att erhålla önskad hjulhöjd (frigång). Med detta smidiga system kan alla fyra hjulen justeras samg. tidigt och i ett handtag. 4.

FÖRSIKTIGHET!

Kontrollera alltid att spaken sitter ordentligt i ett av spåren innan gräsklipparen används.

Montering och demontering av kniv

WARNING!

• Stäng alltid av huvudströmbrytaren och ta ur nyckeln innan knivar monteras eller demonteras. Avslut eventuellt påbörjad laddning av gräsklipparen och dra ur laddningskontakten.

• Kniven roterar på frigång i flera sekunder efter attströmbrytaren stängts av. Demontera kniven först efter att den stannat fullständigt.

• Använd handskar.
  2attVänd gräsklipparen på sidan för att frilägga kniven.

• Håll fast knivhållaren med skruvnyckeln 32 mm så att skruvnyckelns andra ända ligger emot undersidan av gräsklipparens huv. Håll fast sexkantsbulten med skruvnyckeln och vrid den mjukt moturs tills skruvnyckeln 32 mm hålls fast ordentligt är mot undersidan av gräsklipparens huv. (Fig. 6)
• Lossa sexkantsbulten genom att vrida hylsnyckeln 13 mm moturs medan du trycker ner dess överdel. (Fig. 6)
  Demontera sexkantsbulten, den koppformade fjädringen och kniven. Var noga med att kommar ihåg demonteringsordningen.
  Följ demonteringsanvisningen i omvänd ordning för montering av kniven. Var försiktig så att kniven inte monteras upp och ner. Kontrollera alltid att knivhållarens ände passar in i den koppformade fjädringen vid montering av kniven. (Fig. 7)
  Drag åt sexkantsbulten ordentligt med de medföljande skruvnycklarna. Drag åt sexkantsbulten genom att vrida skruvnyckeln 13 mm medurs medan du trycker ner dess överdel. Skruvnyckeln 32 mm ska vid åtdragningen hållas fast ordentligt mot undersidan av gräsklipparens huv. (Fig. 8)

WARNING!

Byt genast ut kniven om den är böjd eller skadad. En böjd eller skadad kniv kan orsaka kraftiga vibrationer, vilket kan resultera i skador på gräsklipparen och allvarliga personskador på operatören.

fäll kniven skarpslipad och ren för att erhålla bästa klippningsresultat. En slö kniv klipper inte gräset jämnt och snyggt. En slö kniv kan också orsaka överbelastning av motorn och förbrukning av mer batteriström.

1. Stäng av huvudströmbrytaren och ta ur nyckeln. Avsluta eventuellt påbörjad laddning av gräsklip- paren och dra ur laddningskontakten.
   åren Demontera kniven enligt vad som beskrivits i ta avsnittet "Montering och demontering av kniv". G. Fäst kniven i ett skruvstäd eller liknande.

2. Slipa försiktigt eggen på kniven med en fil eller slipsten.

3. Kontrollera knivens balans enligt vad som beskrivs i avsnittet "Balansering av kniven" nedan.

4. Montera kniven och fäst den genom att dra åt den sexkantiga bulten med de medföljande skruvnycklarna.

tāÖRSIKTIGHET!

- Använd handskar och skyddsglasögon vid slipning av kniven.

• Se till att kniven är balanserad.

- Slipa kniven med bibehållen ursprunglig skärvinkel.

- Slipa eggen på båda sidorna av kniven och slipa bort lika mycket på båda sidorna.

Försiktighet tillråds vid slipning av kniven så att knivens balans inte går förlorad. En obalanserad kniv kan orsaka överdrivet kraftiga vibrationer vilket kan resultera i skador på motorn.

1. Fäst en skruvmejsel horisontellt i ett skruvstäd.
2. Häng upp kniven på skruvmejseln genom att föra in skruvmejselns skaft i knivens centrumhål.
3. Kniven kommer att hänga horisontellt om den är balanserad.
4. Om någon av sidorna tynger ner måste den nedhängande sidan slipas tills kniven är balanse3. rad.

Tömning av den bakre påsen (Fig. 11)

1. Släpp strömbrytarspaken.
2. Stäng av huvudströmbrytaren och ta ur nyckeln.
3. Öppna det bakre skyddet.
4. Fatta tag i den bakre påsens handtag och dra ut den bakre påsen ur gräsklipparen.
5. Töm ut gräset ur den bakre påsen.

WARNING!

Kontrollera den bakre påsen med jämna mellanrum och byt ut den mot en ny enligt rekommendationer om den verkar sliten eller skadad för att minska risken för skador.

Montering av komposteringsplatta (Multi-Klipp) (Fig. 12 och 13)

1. Stäng av huvudströmbrytaren och ta ur nyckeln. Avsluta eventuellt påbörjad laddning av gräsklip- paren och dra ur laddningskontakten.
2. Vänd gräsklipparen på sidan för att frilägga kniven.
3. För in de två utskjutningarna på komposteringsplattan i de två hålen i huven. Tryck in kompos ringsplattan i utkastets öppning tills kroken på komposteringsplattan hakar i undre käpan. Oppna det bakre skyddet och kontrollera att komposteringsplattans krok hakat i ordentligt i undre käpa

WARNING!

Montera alltid komposteringsplattan när gräsklipparen används med den bakre uppsamlingspåsen avlägsnad.

Kompostering (Multi-Klipp)

Vid kompostering är din nya gräsklippare konstruerad för att skära de avklippta grässtråna i små bitar och återföra dem till gräsmattan. Under normala förhållanden bryts de komposterade grässtråna snabbt ner biologiskt och ger näring åt gräsmattan.

Gå igenom följande rekommendationer för att erhålla optimal komposteringseffekt.

1. Undvik att klippa gräset om det det är vått eller fuktigt av regn eller dagg. Blött gräs kan bilda klumpar som påverkar komposteringsfunktionen och minskar klipparens körtid. Den bästa tiden på dygnet för gräsklippning är sen eftermiddag då gräset är torrt och de nyklippta partierna inte utsätts för direkt solljus.

2. Ställ in klipphöjden så att ungefär en tredjedel av grässtrånas längd, idealt inte mer än 38 mm, klipps av för att erhålla bästa komposteringseffekt. Om gräsmattan är övervuxen kan det vara nödvändigt att öka klipphöjden för att minska skjutmotstånd och förhindra överbelastning av motorn. För kraftig kompostering rekommenderas en första klippning med hög klipphöjd och därefter en omklippning med den slutliga klipphöjdsinställningen. I annat fall kan gräset klippas ner lågt me en långsam rörelse.

3. Håll gräsklipparkåpan fri från ansamlat gräs för bästa resultat. Stäng då och då av gräsklipparen och vänta tills kniven stannat fullständigt. Dra sedan ur nyckeln och vänd gräsklipparen på sidan. Använd en pinne eller liknande och ta bort allt ansamlat gräs i knivområdet. Se upp för knivens skarpa eggar. Rengör käpan ofta vid ut klippning av vått värgräs och alltid efter avslutad klippning.
4. Vissa typer av gräs eller gräsets förhållanden kan nödvändiggöra en andra kompostering för att fördela gräset över gräsmattan. Vid en omklippomning är det rekommendabelt att klippa tvärs över för det första klippmönstret. ÄNDRA ALDRIG KLIPPRIKTNING PÅ SÄDANT SÄTT ATT KLIPPNING MÅSTE UTFÖRAS I NERFÖRSBACKE.
5. Ändra klippmönster från vecka till vecka. Detta hjälper till att motverka att gräsmattan ädras, fåras eller får ett mattutseende.

Strömbrytarens funktion (Fig. 14 och 15)

Denna gräsklippare är utrustad med en huvudströmbrytare och en handtagsströmbrytare. Avbryt genast driften om du skulle upptäcka något onormalt hos någon av dessa strömbrytare, och be närmaste auktoriserade Makita serviceverkstad kontrollera deras funktion.

1. Sätt i nyckeln i huvudströmbrytaren.
   2: Skjut nyckeln åt sidan för att sätta på huvudström-brytaren.
2. Tryck in strömbrytarknappen.
3. Dra strömbrytarspaken mot dig samtidigt som du trycker in strömbrytarknappen.
4. Släpp strömbrytarknappen så snart motorn startar. Motorn går tills du släpper strömbrytarspaken.
5. Indikatorn visar återstående batterikapacitet endast när motorn är igång.
6. Släpp strömbrytarspaken för att stanna motorn.
7. Stäng av huvudströmbrytaren och ta ur nyckeln när klipparen inte används. Förvara nyckeln på en säker plats utom räckhåll för barn.

Överbelastningsskydd (Fig. 14)

Denna gräsklippare är utrustad med ett överbelast- 1. ningsskydd som automatiskt kopplas in när ett tungt arbete fortsätts. Stäng av huvudströmbrytaren och ta2 ur nyckeln när överbelastningsskyddet slagit till. Undersök kniven så att den inte är skadad eller på annat sätt felaktig. Tryck på omstartsknappen för att återuppta arbetet efter att du kontrollerat att det inte något fel på gräsklipparen.

Körtid

Den faktiska körtiden för gräsklipparen varierar beroende på årstid och gräsförhållanden. Den genomsnitsliga körtiden på en full laddning är 75 minuter. Följande tabell visar ungefärlig körtid då gräsklipparen används med ofullständig laddning. 6.

Laddningstid	% av full laddning	Körtid
1 timme 25% 20 minuter
3 timmar 75% 55 minuter
4 timmar FULL 75 minuter

UNDERHÅLL OCH FÖRVARING

1. TAG UR NYCKELN. Förvara den på en säker t plats utom räckhåll för barn.
2. Rengör gräsklipparen endast med en mild tvål och en fuktig trasa. Spruta eller håll inte vatten över gräsklipparen vid rengöring.
3. Vänd gräsklipparen på sidan och rensa bort evär avklippt gräs som har samlats på undersidan av gräsklipparens huv.
4. Kontrollera åtdragningen av alla muttrar, bultar, vred, skruvar, nitar osv.

Undersök alla rörliga delar så att de inte är skadade, trasiga eller slitna. Åtgärda alla skadade eller försvunna delar.

1. Ladda batterierna till full laddning. Ställ inte undan gräsklipparen med oladdade batterier. Batterierna tar snabbt slut om gräsklipparen ställs undan utan att först ha laddats. Vi rekommenderar att du laddar batterierna regelbundet vid förvaring och under den del av året då gräsklipparen inte används.
2. Förvara gräsklipparen inomhus på en sval och torr plats. Förvara inte gräsklipparen och laddnings-aggregatet på en plats där temperaturen kan uppnå eller överskrida 40°C.

FÖRSIKTIGHET!

Se alltid till att laddaren är urdragen och laddningskontakten urkopplad från gräsklipparen innan kontroll eller underhåll utförs.

För att bibehålla produktens säkerhet och tillförlitlighet, bör alltid reparationer, underhållsservice och justeringar utföras av auktoriserad Makita serviceverkstad.

Den produkt du har köpt innehåller ett återuppladdningsbart batteri. Batteriet kan återvinnas. Det kan i vissa länder, i enlighet med lokala lagar, vara förbjudet att slänga batteriet bland hushållsavfallet efter att batteriet har tjänat ut. Kontrollera återvinningsmöjligheter och korrekt avfallshantering med dina lokala myndigheter.

GARANTI

Vi ger garantier för MAKITA's maskiner enligt lagstadgade föreskrifter i olika länder. Skador och felaktigheter som kan hänföras till normal förslitning, överbelastning och felaktig hantering omfattas ej av denna garanti. Vid reklamation skall du sända in hela maskinen, icke isärtagen, tillsammans med det bifogade GARANTIBEVISET (och kvitto/faktura), till din återförsäljare eller till en auktoriserad MAKITA serviceverkstad.

NORSK

Dessa tillbehör eller tillsatser rekommenderas endast för användning tillsammans med din Makita maskin s specifieras i denna bruksanvisning. Användning av andra tillbehör eller tillsatser kan medföra risk för personskador. Tillbehören och tillsatserna får endast användas på lämpligt och där för avsett sätt.

N TILBEH∅R

NB!
