GEBRUIKSAANWIJZING UM401DW MAKITA

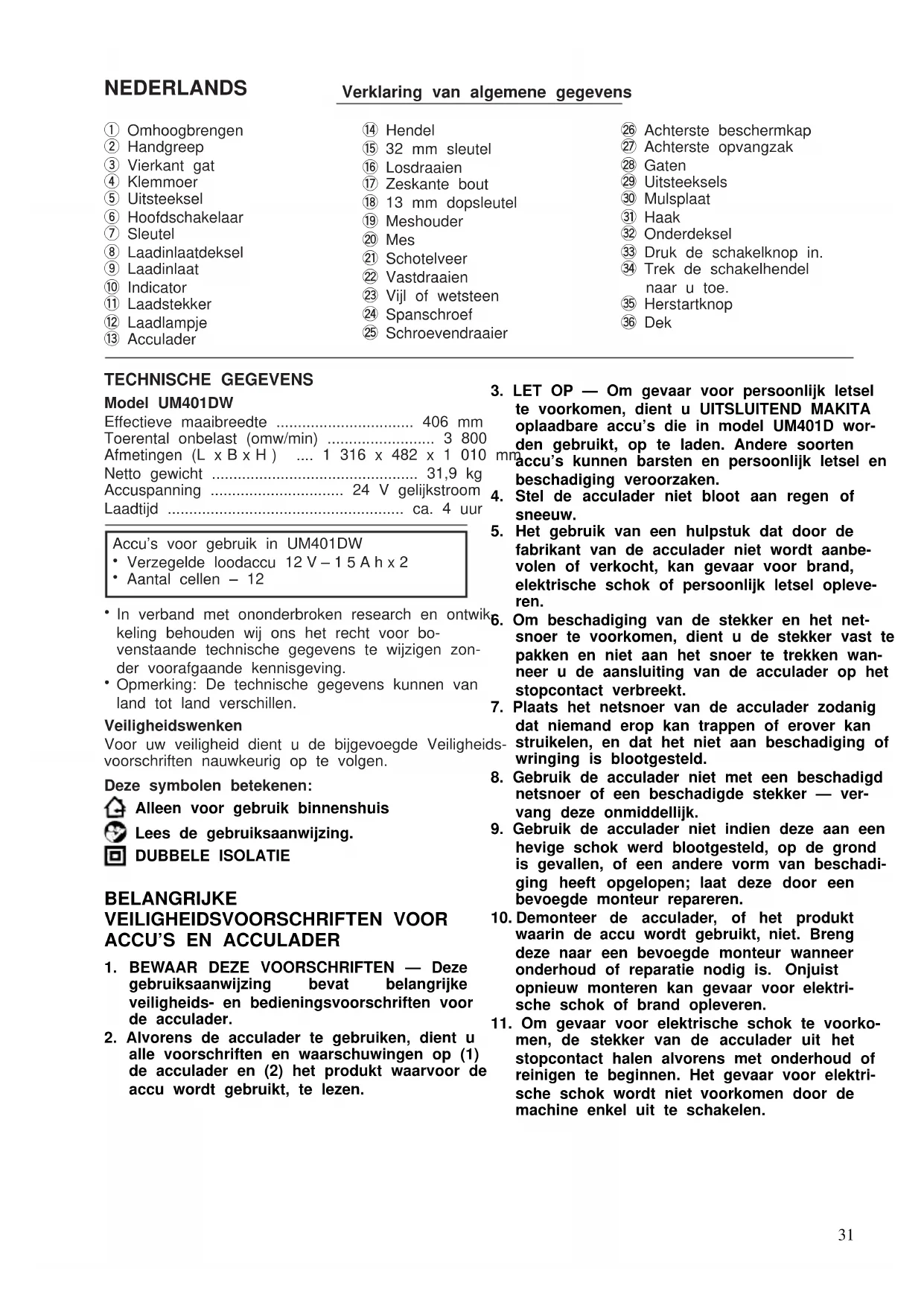

Verklaring van algemene gegevens

① Omhoogbrengen
② Handgreep
③ Vierkant gat
④ Klemmoer
⑤ Uitsteeksel
⑥ Hoofdschakelaar
⑦ Sleutel
⑧ Laadinlaatdeksel
⑨ Laadinlaat
⑩ Indicator
⑪ Laadstekker
⑫ Laadlampje
⑬ Acculader

⑭ Hendel
⑮ 32 mm sleutel
⑯ Losdraaien
⑰ Zeskante bout
⑱ 13 mm copsleutel
⑲ Meshouder
⑳ Mes
②1 Schotelveer
②2 Vastdraaien
②3 Vijl of wetsteen
⑳ Spanschroef
⑲ Schroevendraaier

②6 Achterste beschermkap
⑳ Achterste opvangzak
⑳ Gaten
⑲ 29 Uitsteeksels
③0 Mulsplaat
③1 Haak
③2 Onderdeksel
③3 Druk de schakelknop in.
③4 Trek de schakelhendel naar u toe.
③5 Herstartknop
③6 Dek

TECHNISCHE GEGEVENS

Model UM401DW

Effectieve maaibreedte 406 mm

Toerental onbelast (omw/min) 3 800

Afmetingen (L x B x H) .... 1 316 x 482 x 1 010 mr

Netto gewicht 31,9 kg

Accuspanning 24 V gelijkstroom

Laadtijd ca. 4 uur

Accu's voor gebruik in UM401DW

- Verzegelde loodaccu 12 V – 15 A h x 2

• Aantal cellen - 12

• In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
• Opmerking: De technische gegevens kunnen van land tot land verschillen.

Veiligheidswenken

Voor uw veiligheid dient u de bijgevoegde Veiligheidsvoorschriften nauwkeurig op te volgen.

Deze symbolen betekenen:

Alleen voor gebruik binnenshuis

Lees de gebruiksaanwijzing.

DUBBELE ISOLATIE

BELANGRIJKE

1. BEWAAR DEZE VOORSCHRIFTEN — Deze gebruiksaanwijzing bevat belangrijke veiligheids- en bedieningsvoorschriften voor de acculader.

2. Alvorens de acculader te gebruiken, dient u alle voorschriften en waarschuwingen op (1) de acculader en (2) het produkt waarvoor de accu wordt gebruikt, te lezen.

3. LET OP — Om gevaar voor persoonlijk letsel te voorkomen, dient u UITSLUITEND MAKITA oplaadbare accu's die in model UM401D worden gebruikt, op te laden. Andere soorten accu's kunnen barsten en persoonlijk letsel en beschadiging veroorzaken.

4. Stel de acculader niet bloot aan regen of sneeuw.
5. Het gebruik van een hulpstuk dat door de fabrikant van de acculader niet wordt aanbevolen of verkocht, kan gevaar voor brand, elektrische schok of persoonlijk letsel opleveren.
6. Om beschadiging van de stekker en het net-snoer te voorkomen, dient u de stekker vast te pakken en niet aan het snoer te trekken wan-neer u de aansluiting van de acculader op het stopcontact verbreekt.
7. Plaats het netsnoer van de acculader zodanig dat niemand erop kan trappen of erover kan struikelen, en dat het niet aan beschadiging of wringing is blootgesteld.
8. Gebruik de acculader niet met een beschadigd netsnoer of een beschadigde stekker — vervang deze onmiddellijk.
9. Gebruik de acculader niet indien deze aan een hevige schok werd blootgesteld, op de grond is gevallen, of een andere vorm van beschadiging heeft opgelopen; laat deze door een bevoegde monteur repareren.
10. Demonteer de acculader, of het produkt waarin de accu wordt gebruikt, niet. Breng deze naar een bevoegde monteur wanneer onderhoud of reparatie nodig is. Onjuist opnieuw monteren kan gevaar voor elektrische schok of brand opleveren.
11. Om gevaar voor elektrische schok te voorkomen, de stekker van de acculader uit het stopcontact halen alvorens met onderhoud of reinigen te beginnen. Het gevaar voor elektrische schok wordt niet voorkomen door de machine enkel uit te schakelen.

AANVULLENDE

VEILIGHEIDSVOORSCHRIFTEN

VOOR ACCU'S IN DE GAZONMAAIER

1. Gebruik UITSLUITEND de Makita acculader 1. Model DC240 die specifiek bestemd is voor het laden van accu's in het Makita Model UM401D.

2. Sluit de accu niet kort:

(1) Breng de laadinlaat niet in aanraking met 3. een geleidend materiaal.
(2) Sluit het deksel van de laadinlaat wanneer u niet laadt.
(3) Stel de gazonmaaier niet bloot aan water of regen.

Een kortsluiting van de accu kan oorzaak zijn4. van een grote stroomafgifte, oververhitting, mogelijke brandwonden en zelfs een defect.

1. Laat de gazonmaaier niet blootgesteld aan direct zonlicht, en berg deze niet op op plaatsen waar de temperatuur 40°C kan bereiken of overschrijden.
2. De accu's in het Makita Model UM401D bevat-ten een krachtig elektrolyt (verdund zwavel-zuur). Oefen geen onnodige kracht uit op de 1. accu's, laat deze niet vallen en stel deze niet bloot aan schokken of stoten. Probeer niet de accu's uit elkaar te nemen of te wijzigen.
3. Indien de accu openbarst en er elektrolyt (ver- dund zwavelzuur) op uw huid of kleren 2. terechtkomt, moet u dit onmiddellijk eraf spoelen met stromend water. Als er elektrolyt in uw ogen terechtkomt, moet u uw ogen met schoon water spoelen en onmiddellijk de hulp van een dokter inroepen.
4. Wanneer de accu's versleten raken, zullen hun capaciteit en gebruiksduur verminderen.
5. Neem contact op met het dichtstbijzijnde Makita service-centrum of met uw handelaar om de accu's door nieuwe te vervangen.
7. Wanneer u accu's vervangt, dient u alle accu's tegelijkertijd te vervangen. Wanneer nieuwe en ontladen accu's door elkaar worden gebruikt, kan de inwendige celdruk verhogen 7. zodat de ontladen accu barst.
8. Wanneer u accu's in dit produkt plaatst, dient u goed te letten op de juiste polariteit of richting van de plus en min polen. Verkeerd 9. geplaatste accu's kunnen lekkage of ontploffing veroorzaken.

9. Stel de gazonmaaier en de accu's niet bloot aan vlammen, vuur of grote hitte. De accu zou kunnen barsten zodat gevaarlijk materiaal wordt vrijgelaten.

10. Laad de gazonmaaier onmiddellijk na aan- net koop.

Laad de gazonmaaier na elke gebruiksbeurt in elk geval opnieuw.

Het is aan te bevelen dat u de acculader op de gazonmaaier aangesloten laat, zelfs nadat de laadcyclus is voltooid. De acculader schakelt dan over naar “onderhoudslading (beetje bij beetje laden)” waardoor de accu fris en volledig opgeladen wordt gehouden.

Wanneer u de gazonmaaier voor geruime tijd in ongebruikte toestand laat, dient u deze elke zes maanden te laden. Als u dit niet doet, zal hij mogelijk niet meer geladen kunnen worden.

of AANVULLENDE

VEILIGHEIDSVOORSCHRIFTEN

VOOR DE ACCULADER

1. De Makita acculader Model DC240 is specifiek ontworpen voor het laden van de Makita accu's die in Model UM401D worden gebruikt. Probeer niet andere accu's met deze acculader te laden.
2. Hanteer de acculader voorzichtig. Laat hem e- niet vallen en vermijd schokken of stoten.
3. Draag de acculader nooit bij het snoer, en trek niet aan het snoer om de aansluiting op het stopcontact te verbreken.
4. Houd het snoer uit de buurt van hitte, olie, n chemicaliën en scherpe randen.
5. Gebruik voor het laden alleen een stroombron van het voltage dat op het naamplaatje van de acculader is aangegeven.
6. Probeer niet een verhogingstransformator, 's een motorgenerator, een gelijkstroom/wisselstroom omzetter of een wisselstroom-bron te gebruiken.
7. Laad de gazonmaaier bij een kamertemperatuur tussen 5°C en 40°C.
8. Laad de gazonmaaier niet op een plaats die aan direct zonlicht is blootgesteld.
9. Laad de gazonmaaier niet in de regen of op natte plaatsen.
10. Laat de acculader niet nat worden.
11. Laad de gazonmaaier niet in een bak of een ou soort container.
12. Laad de gazonmaaier niet in de nabijheid van vluchtige, ontvlambare stoffen zoals benzine, verf, gas, lijm, etc.
13. Plaats de gazonmaaier tijdens het laden niet op papier, tapijt, vinyl folie, geweven stof e.d.
14. Zorg ervoor dat de ventilatiegaten van de acculader door niets worden afgedekt. Steek geen voorwerpen in de ventilatiegaten.

15. Raak de acculader niet met natte handen aan.

16. Laad de gazonmaaier niet in een stoffige plaats.

17. Stop onmiddellijk met laden wanneer u iets abnormaals opmerkt. Verzend of breng de 1 acculader en de gazonmaaier naar uw dichtstbijzijnde Makita service-centrum of handelaar om deze te laten nakijken.
18. Probeer niet de acculader uit elkaar te nemen of te wijzigen.
19. Steek geen metalen voorwerpen of andere voorwerpen die er niet horen in de oplaadplug. Dit zal kortsluiting veroorzaken, met brandwonden en defect van de acculader als gevolg.
20. Deze acculader bevat onderdelen, zoals scha-kelaars en relais, die vonken kunnen veroorzaken. Wanneer u de gazonmaaier in een garage of gelijksoortige plaats laadt, dient u de acculader in een daarvoor geschikte kamer of afgescheiden ruimte te plaatsen.

AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN VOOR DE GAZONMAAIER

1. STEEK DE SLEUTEL NIET IN DE GAZON-MAAIER ALVORENS DEZE GEREED IS VOOR GEBRUIK.
2. Pak de blootgestelde messen of de sneden van de messen niet vast wanneer u de gazon ^15 . maaier oppakt of vasthoudt.
3. Lichamelijke conditie — Bedien de gazon-maaier niet onder invloed van verdovende middelen, alcohol of medicamenten.
4. Houd de beschermkappen op hun plaats en in goed bedrijf.
5. Breng uw handen en voeten niet in de nabijheid van het draaiende mes. Let op — Na het uitschakelen blijft het mes een tijdje freewheelen.
6. Verwijder de sleutel alvorens de gazonmaaier een onderhoudsbeurt te geven, te reinigen, of materiaal ervan te verwijderen.
7. Gebruik uitsluitend originele Makita messen die in deze gebruiksaanwijzing zijn gespecificeerd.
8. Controleer de messen zorgvuldig op barsten of beschadiging alvorens de maaimachine te gebruiken. Vervang gebarsten of beschadigde messen onmiddellijk.
9. Verwijder ongewenst materiaal zoals steentjes, metaaldraad, botten en grote takken uit de werkomgeving alvorens met het maaien te beginnen, teneinde persoonlijk letsel of beschadiging van de machine te voorkomen.

10. Stop het gebruik onmiddellijk wanneer u iets abnormaals opmerkt. Schakel de machine uit en verwijder de sleutel. Inspecteer daarna de machine.

11. PROBEER NOOIT DE WIELHOOGTE AF TE STELLEN TERWIJL DE GAZONMAAIER DRAAIT.

12. LAAT DE SCHAKELHENDEL LOS EN WACHT TOTDAT HET MES TOT STILSTAND IS GEKO- MEN, ALVORENS OPRIJLANEN, VOETPADEN, WEGEN OF ANDERE MET GRIND BEDEKTE en PLAATSEN OVER TE STEKEN. Verwijder ook de sleutel wanneer u de machine achterlaat, uw hand uitsteekt om iets in uw omgeving op ing. te rapen of te verwijderen, of wanneer u iets anders gaat doen waardoor uw aandacht kan ing. worden afgeleid.
13. Voorwerpen die door het draaiend mes worden weggeslagen, kunnen ernstige verwondingen veroorzaken. Controleer het gazon altijd zorgvuldig en verwijder alle ongewenste voorwerpen alvorens met het maaien te beginnen.
14. Indien de gazonmaaier tegen een vreemd voorwerp stoot, dient u het volgende te doen:

I) Stop de gazonmaaier. Laat de schakelhen- del los.
II) Verwijder de sleutel.
III) Inspecteer op beschadiging.
IV) Repareer eventuele beschadiging alvorens de gazonmaaier opnieuw te starten en te bedienen.

CONTROLEER DE ACHTERSTE OPVANGZAK REGELMATIG OP SLIJTAGE OF BESCHADI- GING. Maak de opvangzak altijd leeg alvorens de machine op te bergen. Voor uw veiligheid, dient u een versleten zak door een nieuwe zak van hetzelfde fabrikaat te vervangen.

1. Stop de motor en verwijder de sleutel telkens wanneer u de machine achterlaat, en ook telkens voordat u begint met het reinigen van het machinehuis of met het repareren of inspecteren van de machine.
2. Maai in horizontale richting op hellingen, en nooit op en neer. Wees uiterst voorzichtig wanneer u van richting verandert op hellingen. Maai nooit op zeer steile hellingen.
3. Was de machine niet met een slang; vermijd dat water in de motor en de electrische verbinden terechtkomt.
4. Controleer regelmatig of de bevestigingsbout van het mes goed vastzit.
5. Zorg ervoor dat alle moeren, bouten en schroeven goed vastzitten om het veilig gebruik van de machine te verzekeren.

BEWAAR DEZE VOORSCHRIFTEN.

BEDIENINGSVOORSCHRIFTEN

Uitpakken (Fig. 1 en 2)

Uw gazonmaaier is in de fabriek volledig geassem- 2) bleerd, behalve de achterste opvangzak.

1. Verwijder de opvangzak, de gebruiksaanwijzing, de acculader en de plastic zak met de accessoïes erin uit de kartonnen doos.
2. Verwijder de gazonmaaier uit de kartonnen doos en plaats de vier wielen op de grond of vloer. 4)
3. Controleer zorgvuldig of er geen losgekomen onderdelen in de kartonnen doos achterblijven.
4. Breng de handgreep omhoog. Pas het uitsteeksel op de handgreep in een van de vierkante gaten A de linker- en rechterzijde van de gazonmaaier, en zet dan de handgreep vast door de klemmoeren vast te draaien.

Laden (Fig. 3)

• Verwijder de sleutel uit de gazonmaaier (schuif hem naar links en trek hem eruit) en bewaar hem op 36 veilige plaats buiten het bereik van kinderen.
• Open het laadinlaatdeksel en steek de laadstekker4, in de laadinlaat. (LET OP: De laadinlaat heeft een polariteit. BESCHADIG OF MISBRUIK DE STEK-KER EN DE INLAAT NIET.)

- Sluit dan de acculader aan op het stopcontact. Het laadlampje zal eerst groen branden en onmiddellijk daarna zal zijn kleur veranderen van groen naar rood om aan te geven dat het laden begint. Tijdens het laden blijft het laadlampje gestadig rood branden.

- Het laden is afgelopen wanneer de kleur van het 1. laadlampje verandert van rood naar groen. Het laden duurt ongeveer 4 uur.

- Verwijder na het laden de stekker van de acculader uit het stopcontact en de laadstekker uit de laading, laat.

OPMERKINGEN:

- Wanneer het laadlampje in groen knippert, zit de laadstekker waarschijnlijk niet juist in de laadinlaat. Controleer of de laadstekker juist in de laadinlaat is gestoken.

- Wanneer het laadlampje in rood knippert, zijn de accu's te zwak voor normaal laden. Na een tijdje In laden zullen de accu's hun sterkte terugwinnen en daarna zal het normale laden beginnen.

- Indien de gazonmaaier voor geruime tijd niet werd gebruikt, zal het laden langer duren dan normaal.

- Indien de gazonmaaier langer dan zes maanden in ongeladen toestand wordt gelaten, zal hij mogelijk niet meer geladen kunnen worden.

- De indicator geeft de voortgang van het laden niet aan.

LET OP:

Elk van de onderstaande condities geeft aan dat de acculader en/of de accu's beschadigd zijn. In zo'n geval dient u de aansluiting van de acculader op het stopcontact onmiddellijk te verbreken en de laadstekker uit de laadinlaat te halen. Laat de acculader/accu's nakijken door het dichtstbijzijnde erkend Makita servicecentrum of door het Fabriek-servicecentrum.

1) Het laadlampje blijft in groen knipperen (verandert niet naar rood), hoewel de laadstekker juist in de laadinlaat is gestoken.

De kleur van het laadlampje verandert niet van rood naar groen, hoewel reeds meer dan 5 uur zijn verlopen na het begin van het laden.

Het laadlampje brandt niet of knippert niet in een van de kleuren, hoewel er stroom wordt toegevoerd.

Het laadlampje knippert afwisselend in groen en rood. (De accu's zijn waarschijnlijk versleten of beschadigd.)

Äfstellen van de handgreep (Fig. 4)

Zet de hoofdschakelaar af en verwijder de sleutel. Wanneer u de gazonmaaier aan het laden bent, dient u het laden te stoppen en de laadstekker los te koppelen.

1. Draai de klemmoeren aan de linker- en rechter- em zijde los.

Pas het uitsteeksel op de handgreep in een van de drie vierkante gaten volgens uw voorkeur.

Draai de klemmoeren stevig vast om de hand- greep vast te zetten.

LET OP:

Draai de klemmoeren aan de linker- en rechterzijde et altijd stevig vast. Als u dit verzuimt, kan de handgreep tijdens het gebruik onverwachts loskomen, hetgeen ernstige verwonding kan veroorzaken.

Instellen van de hoogte van de wielen (zes instellingen tussen 25 mm en 89 mm) (Fig. 5)

Zet de hoofdschakelaar af en verwijder de sleutel. Wanneer u de gazonmaaier aan het laden bent, dient u het laden te stoppen en de laadstekker los te koppelen.

Duw de hendel naar buiten en pas deze in een van de groeven om de gewenste maaihoogte in te stellen. Door deze éne instelling worden de vier wielen tegelijkertijd op dezelfde hoogte ingesteld.

©ontroleer altijd of de hendel goed in de groef zit alvorens de machine in te schakelen.

Installeren of verwijderen van het mes

WAARSCHUWING:

- Zet altijd de hoofdschakelaar af en verwijder de sleutel alvorens het mes te installeren of te verwijderen. Wanneer u de gazonmaaier aan het laden bent, dient u het laden te stoppen en de laadstekker los te koppelen.

- Het mes blijft een tijdje freewheelen nadat de schakelaar is afgezet. Verwijder het mes alleen nadat het volledig tot stilstand is gekomen.

1. Draag handschoenen.

2. Zet de gazonmaaier op zijn zijkant, zodat het mesDraag tijdens het aanscherpen van het mes handzichtbaar is. schoenen en een veiligheidsbril.

3. Houd de meshouder vast met de 32 mm sleutel • Zorg ervoor dat het mes gebalanceerd blijft. zodat het andere uiteinde van de 32 mm sleutel • Scherp het blad aan bij de oorspronkelijke snijhoek. aanraking komt met de onderzijde van het machi-Scherp de sneden aan beide uiteinden van het mes nedeck. Zet de 13 mm dopsleutel op de zeskantegelijkmatig aan door een gelijke hoeveelheid mate- bout en draai deze een beetje naar links totdat deaal eraf te slijpen.

32 mm sleutel door de onderzijde van het machinedeck stevig op zijn plaats wordt gehouden. (Fig. 6)

1. Om de zeskante bout los te draaien, draait u de 13 mm copsleutel naar links terwijl u zijn boven kant naar beneden gedrukt houdt. (Fig. 6)
2. Verwijder de zeskante bout, de schotelveer en limes. Onthoud de procedures voor het verwijder van deze onderdelen.
3. Voor het installeren van het mes, voert u de procedures voor het verwijderen in omgekeerde volgorde uit. Zorg ervoor dat u het mes niet ondersteboven monteert. Tijdens het monteren van het mes dient u ervoor te zorgen dat het uiteinde van de meshouder goed in de schotelveer komt te zitten. (Fig. 7)
4. Draai de zeskante bout stevig vast met behulp van de bijgeleverde sleutels. Om de zeskante bout aan te trekken, draait u de 13 mm dopsle naar rechts terwijl u zijn bovenkant naar benedgedrukt houdt. Hierbij dient de 32 mm sleutel de onderzijde van het machinedeck goed op zij plaats te worden gehouden. (Fig. 8)

WAARSCHUWING:

Vervang een gebogen of beschadigd mes onmidde lijk. Een gebogen of beschadigd mes kan overmati trilling veroorzaken, waardoor de machine beschadigd kan raken en de gebruiker van de machine ernstige verwonding kan oplopen.

Aanscherpen van het mes (Fig. 9)

Houd het mes scherp en schoon voor een optimale ^1 prestatie. Met een bot mes zal het gras niet schoon gelijkmatig worden gemaaid. Bovendien kan een bot mes de motor overbelasten zodat er accuvermogen wordt verspild.

1. Zet de koppelschakelaar af en verwijder de sleu-2 tel. Wanneer u de gazonmaaier aan het laden 3 bent, dient u het laden te stoppen en de laadstekker los te koppelen.
2. Verwijder het mes zoals beschreven onder "Installeren of verwijderen van het mes."
3. Zet het mes vast in een spanschroef of iets dergelijks.
4. Scherp de sneden van het mes zorgvuldig aan met behulp van een vijl of wetsteen.
5. Controleer de balans van het mes zoals beschreinstalleer altijd de mulsplaat wanneer u de gazonven onder "Balanceren van het mes." maaier zonder de achterste opvangzak gebruikt.
6. Installeer het mes en zet het vast door de zeskante bout met behulp van de bijgeleverde sleutels vast te draaien.
7. Steek de twee uitsteeksels van de mulsplaat in de gaten in het dek. Duw de mulsplaat in de grasafvoeropening totdat de haak van de mulsplaat door het onderdeksel wordt vastgehouden. Open de achterste beschermkap en controleer of de haak van de mulsplaat door het onderdeksel goed wordt vastgehouden.
   Installeer altijd de mulsplaat wanneer u de gazonmaaier zonder de achterste opvangzak gebruikt.

LET OP:

esDraag tijdens het aanscherpen van het mes hand- schoenen en een veiligheidsbril.
- Zorg ervoor dat het mes gebalanceerd blijft.
- Scherp het blad aan bij de oorspronkelijke snijhoek.
- Scherp de sneden aan beide uiteinden van het mes
- tegelijkmatig aan door een gelijke hoeveelheid mate-
- deaal eraf te slijpen.

Balanceren van het mes (Fig. 10)

Wanneer u het mes aanscherpt, dient u ervoor te zorgen dat het mes gebalanceerd blijft. Een ongebalanceerd mes kan overmatige trilling veroorzaken, hetgeen beschadiging van de machine tot gevolg kan hebben.

Zet een schroevendraaier horizontaal vast in een spanschroef.
2. Plaats het mes door zijn middengat op de schroevendraaierschacht.
3. Indien het mes goed gebalanceerd is, zal het in horizontale positie blijven.
4. Indien een van de zijden van het mes naar beneden zakt, dient u de zwaarste zijde aan te scherpen totdat het mes gebalanceerd is.

Leegmaken van de achterste opvangzak (Fig. 11)

1. Laat de schakelhendel los.
2. Zet de hoofdschakelaar af en verwijder de sleutel.
3. Open de achterste beschermkap.
4. Pak het handvat van de opvangzak vast en verwijder de opvangzak van de gazonmaaier.
5. Verwijder het gras uit de opvangzak.

WAARSCHUWING:

Om gevaar voor verwonding te voorkomen, inspecteer de opvangzak regelmatig en vervang deze door een nieuwe opvangzak van het aanbevolen fabrikaat indien er tekens van slijtage of beschadiging zijn.

Installeren van de mulsplaat (Fig. 12 en 13)

1. Zet de hoofdschakelaar af en verwijder de sleutel. en Wanneer u de gazonmaaier aan het laden bent, dient u het laden te stoppen en de laadstekker los te koppelen.

2. Zet de gazonmaaier op zijn zijkant zodat het mes zichtbaar is.

WAARSCHUWING:

Mulsen

Wanneer u mulst, zal uw nieuwe gazonmaaier het afgemaaide gras in kleine stukjes snijden en deze terug op het gazon verspreiden. In normale omsta digheden zal het grasmuls snel afbreken om als voedingsstof voor het gazon te dienen.

Volg de onderstaande aanbevelingen op om een optimale mulsprestatie te krijgen.

1. Maai liefst niet wanneer het gras nat is vanwege ^1 regen of dauw. Nat gras kan kluiten vormen die ^2 mulsactie zullen belemmeren en de gebruiksduur ^3 van de accu's zullen verkorten. De beste tijd om ^4 maaien is in de late namiddag wanneer het gras ^4 droog is en de pas gemaaide oppervlakte niet aan direct zonlicht zal worden blootgesteld.

2. Voor een optimale mulsprestatie dient u de maaihoogte zodanig in te stellen dat ongeveer een derde van de grasspriethoogte zal worden afgesneden, en ideaal niet meer dan 38 mm per maaibeurt. Indien het gazon overgroeid is, kan het nodig zijn de maaihoogte te vermeerderen om de duwinspanning te verminderen en overbelasting van de motor te voorkomen. Voor het mulsen van een uiterst zware gazon, is het aan te raden dat eerst maait met een hoge maaihoogte-instelling en vervolgens nog eens maait tot de gewenste hoogte. U kunt ook langzaam en in smallere stroken maaien.

3. Voor een optimale prestatie dient u opeenhoping van gras in het huis van de gazonmaaier te voorkomen. Schakel de gazonmaaier af en toe en wacht totdat het mes volledig tot stilstand is gekomen. Neem dan de sleutel eruit en zet de gazonmaaier op zijn kant. Gebruik een stok of i dergelijks om opeengehoopt gras in de omgevin van het mes te verwijderen. Pas op voor de scherpe kanten van het mes. Reinig deze omgeving regelmatig wanneer u nat lentegras maait ook telkens na ieder gebruik.

4. Voor bepaalde soorten gras of grascondities kan het nodig zijn dat u een oppervlakte een tweed keer moet mulsen om het gras goed over het gazon te verspreiden. Indien u een tweede keer maait, is het aan te raden dat u dwars (kruiseli over het eerste maaipatroon maait. VERANDER HET MAAIPATROON NOOIT ZODANIG DAT U BERGAFWAARTS VAN EEN HELLING GAAT MAAIEN.

5. Verander uw maaipatroon van week tot week. Hierdoor voorkomt u samenklitten en tegendraadse groei van het gras.

Werking van de schakelaars (Fig. 14 en 15)

Deze gazonmaaier is voorzien van een hoofdschakelaar en een schakelknop op de hendel. Indien u iets abnormaals opmerkt in de werking van een van deze beide schakelaars, dient u het gebruik onmiddellijk te stoppen. Laat de schakelaars nakijken door het dichtstbijzijnde Makita servicecentrum of Fabriek-servicecentrum.

1. Steek de sleutel in de hoofdschakelaar.
   ^2 Verschuif de sleutel om de hoofdschakelaar aan te zetten.
2. te Druk de schakelknop in.
3. Trek de schakelhendel naar u toe terwijl u de aan schakelknop ingedrukt houdt.
4. Laat de schakelknop los zodra de motor begint te draaien. De gazonmaaier zal blijven draaien totdat u de schakelhendel loslaat.
5. De indicator geeft het resterende accuvermogen alleen aan wanneer de motor draait.
   7 Laat de schakelhendel los om de motor te laten stoppen.
6. Zet de hoofdschakelaar af en verwijder de sleutel wanneer u de gazonmaaier niet gebruikt. Bewaar at u de sleutel op een veilige plaats buiten het bereik van kinderen.

Beveiliging tegen overbelasting (Fig. 14)

Deze gazonmaaier is voorzien van een beveiligingsinrichting tegen overbelasting. Deze beveiliging schakelt automatisch uit om het circuit te verbreken telkens wanneer de machine langdurig zwaar wordt uit belast. Wanneer dit gebeurt, moet u de koppelschakelaar afzetten en de sleutel verwijderen. Inspecteer het mes op beschadiging of een ander mankement. Nadat u er zeker van bent dat er niets mankeert aan de gazonmaaier, kunt u de bediening hervatten door de herstartknop in te drukken.

eGebruikstijd

De effectieve gebruikstijd van uw gazonmaaier verschilt afhankelijk van het seizoen en de grascondities. De gemiddelde gebruikstijd voor een volledige lading is 75 minuten. De gemiddelde gebruikstijden met gedeeltelijk opgeladen accu's zijn in de onderstaande gel aangegeven.

Laadtijd	% van volledige lading	Gebruikstijd
1 uur	25%	20 minuten
3 uur	75%	55 minuten
4 uur	VOLLEDIG	75 minuten

ONDERHOUD EN OPBERGEN

1. VERWIJDER DE SLEUTEL. Bewaar deze op eenWij garanderen dat Makita machines voldoen aan de veilige plaats buiten het bereik van kinderen. wettelijke voorschriften van uw land. Uitgesloten van
2. Gebruik voor het reinigen van uw gazonmaaier alleen zachte zeep en een natte doek. Spuit of giet geen water op uw gazonmaaier om deze te reinigen.

3. Zet de gazonmaaier op zijn zijde en verwijder opeengehoopte grasdeeltjes van de onderzijde van het dek.

4. Controleer of alle moeren, bouten, knoppen, schroeven, bevestigingsmiddelen, enz. goed vastzitten.

5. Inspecteer de bewegende onderdelen op beschadiging, breuken en slijtage. Laat beschadigde of ontbrekende onderdelen repareren.

6. Laad de accu's volledig op. Berg de gazonmaaier niet op terwijl de accu's ontladen zijn. Indien u de gazonmaaier opbergt zonder de accu's volledig op te laden, zullen de accu's na zeer korte tijd defect raken. Het is aan te bevelen dat u de accu's continu laadt terwijl de gazonmaaier is opgeborgen of buiten het seizoen.

7. Berg de gazonmaaier op binnenshuis in een koele en droge plaats. Berg de gazonmaaier en de acculader niet op in plaatsen waar de temperatuur 40°C kan bereiken of overschrijden.

LET OP:

Zorg altijd ervoor dat de stekker van de acculader uit het stopcontact is gehaald en de oplaadplug van de gazonmaaier is losgekoppeld, alvorens met inspectie of onderhoud te beginnen.

Opdat het gereedschap veilig en betrouwbaar blijft, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita service centrum.

Recycling van de accu's

LET OP:

Deze gazonmaaier bevat een oplaadbare accu. De accu is recyclebaar. Bij verschillende staatswetten en plaatselijke wetten kan het verboden zijn deze accu na het einde van zijn levensduur bij het gemeentelijk afvalsysteem weg te doen. Raadpleeg de plaatselijke verantwoordelijken voor vast afval omtrent nadere bijzonderheden over de mogelijkheden voor recycling of wegdoen van accu's.

GARANTIE

ESPAN\~ OL

Deze accessoires of hulpstukken zijn aanbevolen voor gebruik met uw Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijke verwondingen opleveren. De accessoires of hulpstukken dienen alleen op de juiste en voorgeschreven manier te worden gebruikt.

E ACCESORIOS

PRECAUCIÓN:
