MANUAL DE USUARIO UM401DW MAKITA

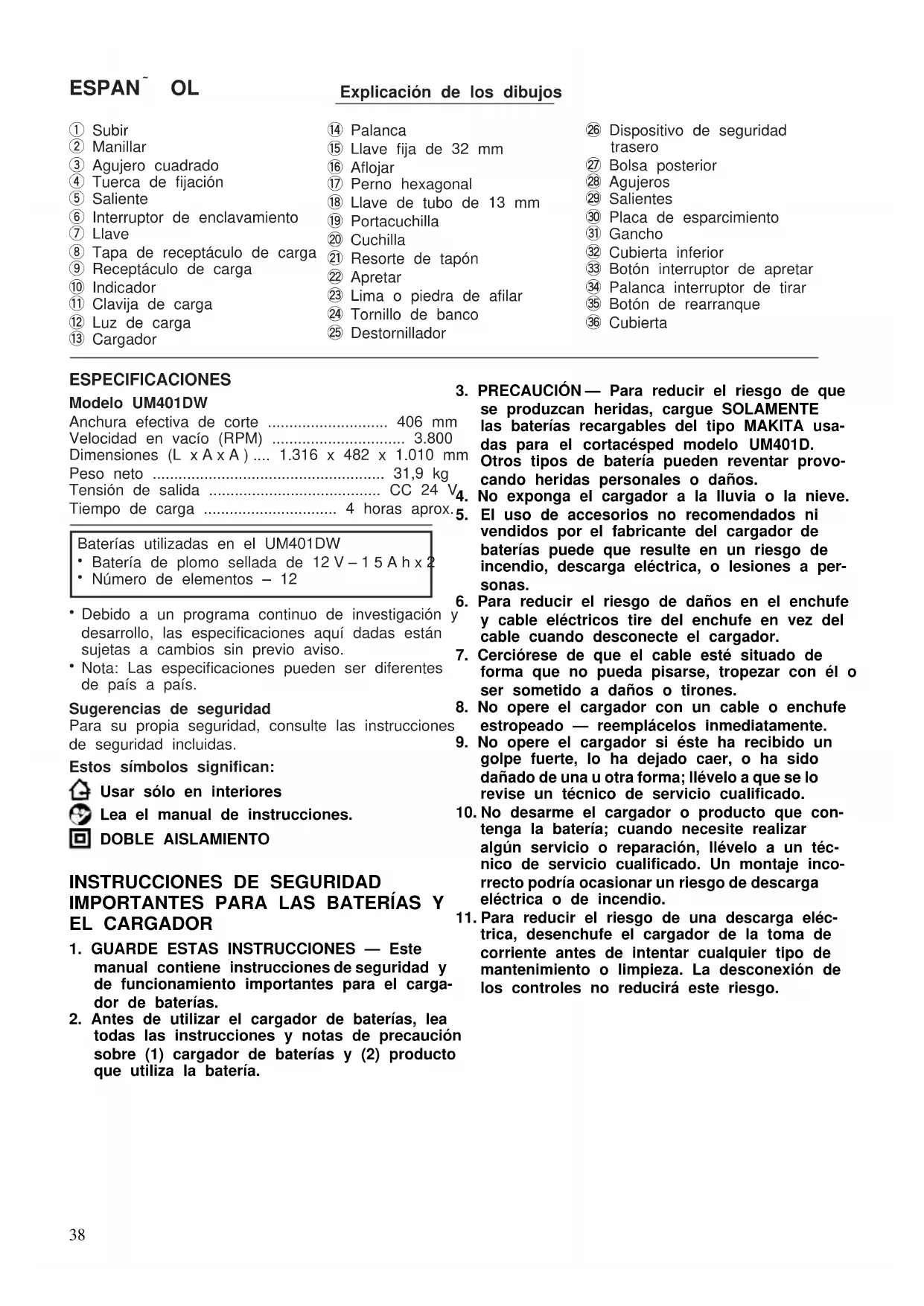

Explicación de los dibujos

① Subir
② Manillar
③ Agujero cuadrado
④ Tuerca de fijación
⑤ Saliente
⑥ Interruptor de enclavamiento
⑦ Llave
⑧ Tapa de receptáculo de carga
⑨ Receptáculo de carga
⑩ Indicador
⑪ Clavija de carga
⑫ Luz de carga
⑬ Cargador

⑭ Palanca
⑮ Llave fija de 32 mm
⑯ Aflojar
⑰ Perno hexagonal
⑱ Llave de tubo de 13 mm
⑲ Portacuchilla
⑳ Cuchilla
②1 Resorte de tapón
⑳ Apretar
②3 Lima o piedra de afilar
⑳ Tornillo de banco
25 Destornillador

②6 Dispositivo de seguridad trasero
⑳ Bolsa posterior
⑳ Agujeros
⑲ Salientes
③0 Placa de esparcimiento
③1 Gancho
③2 Cubierta inferior
③3 Botón interruptor de apretar
③4 Palanca interruptor de tirar
③5 Botón de rearranque
③6 Cubierta

ESPECIFICACIONES

Modelo UM401DW

Anchura efectiva de corte 406 mm

Velocidad en vacío (RPM) 3.800

Dimensiones (L x A x A) .... 1.316 x 482 x 1.010 mm

Peso neto 31,9 kg

Tensión de salida ...... CC 24 V _A

Tiempo de carga 4 horas aprox.

Baterías utilizadas en el UM401DW

- Batería de plomo sellada de 12 V - 1 5 A h x 2

- Número de elementos - 12

• Debido a un programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso.
• Nota: Las especificaciones pueden ser diferentes de país a país.

Sugerencias de seguridad

Para su propia seguridad, consulte las instrucciones de seguridad incluidas.

Estos símbolos significan:

Usar sólo en interiores

Lea el manual de instrucciones.

DOBLE AISLAMIENTO

INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA LAS BATERÍAS Y EL CARGADOR

1. GUARDE ESTAS INSTRUCCIONES — Este manual contiene instrucciones de seguridad y de funcionamiento importantes para el cargador de baterías.

2. Antes de utilizar el cargador de baterías, lea todas las instrucciones y notas de precaución sobre (1) cargador de baterías y (2) producto que utiliza la batería.

3. PRECAUCIÓN — Para reducir el riesgo de que se produzcan heridas, cargue SOLAMENTE las baterías recargables del tipo MAKITA usadas para el cortacésped modelo UM401D. Otros tipos de batería pueden reventar provocando heridas personales o daños.

4. No exponga el cargador a la lluvia o la nieve.
5. El uso de accesorios no recomendados ni vendidos por el fabricante del cargador de baterías puede que resulte en un riesgo de incendio, descarga eléctrica, o lesiones a personas.
6. Para reducir el riesgo de daños en el enchufe y cable eléctricos tire del enchufe en vez del cable cuando desconecte el cargador.
7. Cerciórese de que el cable esté situado de forma que no pueda pisarse, tropezar con él o ser sometido a daños o tirones.
8. No opere el cargador con un cable o enchufe estropeado — reemplácelos inmediatamente.
9. No opere el cargador si éste ha recibido un golpe fuerte, lo ha dejado caer, o ha sido dañado de una u otra forma; llévelo a que se lo revise un técnico de servicio cualificado.
10. No desarme el cargador o producto que contenga la batería; cuando necesite realizar algún servicio o reparación, llévelo a un técnico de servicio cualificado. Un montaje incorrecto podría ocasionar un riesgo de descarga eléctrica o de incendio.
11. Para reducir el riesgo de una descarga eléctrica, desenchufe el cargador de la toma de corriente antes de intentar cualquier tipo de mantenimiento o limpieza. La desconexión de los controles no reducirá este riesgo.

NORMAS DE SEGURIDAD ADICIONALES PARA LAS BATERÍAS EN EL CORTACÉSPED

1. Utilice SOLAMENTE el cargador Makita modelo DC240 especificado para cargar el cortacésped Makita modelo UM401D.

2. No cortocircuite la batería:

(1) No toque el receptáculo de carga con ningún tipo de material conductor.
(2) Cierre la tapa del receptáculo de carga cuando no esté realizando la carga.
(3) No exponga el cortacésped al agua ni a la lluvia.

Un cortocircuito en la batería puede causar una gran circulación de corriente, un sobreca1 lentamiento, posibles quemaduras e incluso una avería.

1. No deje el cortacésped expuesto a los rayos directos del sol. No lo guarde en lugares donde la temperatura pueda alcanzar o exceder los 40°C.

2. Las baterías del cortacésped Makita modelo UM401D contienen un electrólito fuerte (ácido sulfúrico diluido). No aplique una presión excesiva sobre las baterías, ni las deje caer las golpee. No trate de desarmarlas o hacer modificaciones en ellas.

3. Si las baterías se rompieran y el electrólito (ácido sulfúrico diluido) tocase su piel o ropas, lave inmediatamente las partes afectadas con agua corriente. Si el electrólito entrase en sus ojos, aclárelos con agua clara y vaya al médico inmediatamente.

4. A medida que vaya finalizando la vida útil de7, las baterías, su capacidad y tiempo de operación disminuirán. Póngase en contacto con sg Centro de Servicio Makita o Distribuidor para reemplazar las baterías por otras nuevas. 9

5. Cuando reemplace las baterías, todas ellas deberán reemplazarse al mismo tiempo. La mezcla de baterías cargadas y descargadas podría aumentar la presión de los elementos interiores y romper la batería descargada.

6. Cuando inserte baterías en este producto deberá tenerse en cuenta el sentido de instalación o las polaridades apropiadas. Insertar las baterías en sentido inverso podría causar fugas o explosiones.

7. Nunca exponga el cortacésped o las baterías a las llamas, el fuego o a mucho calor. Su rotura podría causar la liberación de materiales que 15. podrían producirle heridas. 16.

CONSEJOS PARA CONSEGUIR LAS MÁXIMAS PRESTACIONES Y VIDA ÚTIL DE LAS BATERÍAS

1. Cargue el cortacésped inmediatamente después de comprarlo.

2. Cargue siempre sin falta el cortacésped después de usarlo.

3. Es recomendable que deje el cargador conectado al cortacésped aun después de haberse completado el ciclo de carga. Una vez cargada la batería, el cargador se pondrá en el modo d "carga de mantenimiento (carga continua de compensación)" y mantendrá la batería fresca y completamente cargada.

4. Asegúrese de cargar el cortacésped cada seis meses cuando no lo utilice durante largos períodos de tiempo. Si no lo hiciera así, podrá ser que luego no se pueda cargar.

NORMAS DE SEGURIDAD ADICIONALES PARA EL CARGADOR

^31 El cargador Makita modelo DC240 ha sido diseñado especialmente para cargar solamente las baterías Makita utilizadas en el cortacésped modelo UM401D. No intente cargar ninguna otra batería con este cargador.
2. Maneje con cuidado el cargador. No lo deje caer ni lo golpee.
3. No transporte nunca el cargador cogido por el cable ni tire del cable para desenchufarlo del enchufe.
2. Mantenga el cable alejado del calor, aceite, productos químicos, y cantos cortantes.
5. Cuando cargue el cargador, utilice solamente una fuente de alimentación del mismo voltaje que el especificado en la placa del fabricante del cargador.
6. No intente utilizar un transformador elevador, a convertidor CC a CA o toma de corriente continua (CC).
7. Cargue el cortacésped a una temperatura ambiente de entre 5°C y 40°C.
B. No cargue el cortacésped en un lugar expuesto a la luz directa del sol.
9. No cargue el cortacésped bajo la lluvia ni en lugares húmedos.
10. No permita que el cortacésped se moje.
11. No cargue el cortacésped dentro de una caja o contenedor de ningún tipo.
12. No cargue el cortacésped cerca de materiales volátiles o inflamables tales como gasolina, pintura, gas, adhesivos, etc.
13. No cargue el cortacésped sobre papel, alfombra, plástico, materiales de tela, etc.
14. No permita que nada cubra u obstruya las a rejillas de ventilación del cargador. No intenteura introducir nada por las rejillas.
15. No toque el cargador con las manos mojadas.
16. No cargue el cortacésped en un lugar polvo- riento.
17. Si nota algo anormal pare inmediatamente la operación de carga. Envíe o lleve el cargador y el cortacésped al Centro de Servicio Makita o Distribuidor más cercano para que se los revisen.
18. No intente desmontar o hacer modificaciones en el cargador.

1. No toque con ningún objeto metálico u objeto extraño la clavija de carga. Ocurriría un cortocircuito que le podría causar heridas por quemadura y la avería del cargador.
2. Este cargador lleva incorporadas partes tales como interruptores y relés que son propensos a crear arcos y chispas; por lo tanto, cuando 4. cargue el cortacésped en un garage o lugar similar, coloque el cargador en un cuarto o recinto provisto para este propósito.

NORMAS DE SEGURIDAD ADICIONALES PARA EL CORTACÉSPED

1. NO INSERTE LA LLAVE EN EL CORTACÉS-PED HASTA QUE ESTÉ LISTO PARA SER USADO.
2. No agarre las cuchillas de corte descubiertas o extremos cortantes cuando coja o sostenga el cortacésped.
3. Condición física — No utilice el cortacésped estando bajo la influencia de drogas, alcohol, o cualquier medicación.
4. Mantenga los dispositivos de seguridad en su ^16 . lugar y en buen estado de funcionamiento.
5. Mantenga las manos y los pies alejados de las cuchillas giratorias. Precaución — Las cuchillas siguen girando por inercia al desconectar la alimentación.
6. Retire la llave antes de realizar cualquier servicio, limpiar o retirar material adherido al cortacésped.
7. Utilice solamente las cuchillas originales de Makita especificadas en este manual.
8. Inspeccione las cuchillas cuidadosamente 1 antes de la operación para comprobar que no estén agrietadas o dañadas. Reemplace inmediatamente las cuchillas agrietadas o dañadas.

9. Retire los objetos extraños tales como piedras, alambres, botellas, huesos y palos largos del área de trabajo antes de cortar el césped para evitar heridas personales o daños al cortacésped.

10. Si nota algo anormal, pare inmediatamente operación. Apague el cortacésped y retire la llave de él. Luego inspecciónelo.

11. NO TRATE NUNCA DE AJUSTAR LA ALTURA DE LAS RUEDAS ESTANDO EL CORTACÉS- PED EN MARCHA.

12. SUELTE LA PALANCA INTERRUPTOR Y ESPERE A QUE LA CUCHILLA DEJE DE GIRAR ANTES DE CRUZAR CAMINOS DE 2. ENTRADA, PASEOS, CARRETERAS, Y CUALQUIER ÁREA CUBIERTA DE GRAVILLA. Ade-3. más, retire la llave si suelta el cortacésped, se adelanta a recoger o retirar algo que estorbe4. por cualquier otra razón que le distraiga de lo que está haciendo.

Los objetos golpeados por la cuchilla del cortacésped pueden causar heridas serias a personas. Siempre que vaya a cortar el césped deberá inspeccionar cuidadosamente el lugar y retirar todos los objetos que pueda haber en él.

Si el cortacésped golpeara algún objeto, siga los pasos siguientes:

I) Pare el cortacésped. Suelte la palanca interruptor.

II) Retire la llave.

III) Inspeccione para ver si se ha producido algún daño.

IV) Antes de volver a poner en marcha y operar el cortacésped, repare cualquier daño causado.

1. COMPRUEBE LA BOLSA POSTERIOR FRECUENTEMENTE PARA VER SI ESTÁ DESGASTADA O ESTROPEADA. AI guardar el cortacésped, asegúrese siempre de que la bolsa esté vacía. Cuando la bolsa esté desgastada, reemplácela por otra de repuesto nueva de fábrica a fin de garantizar su seguridad.

Pare el motor y retire la llave siempre que deje el equipo, antes de limpiar la carcasa del cortacésped, y antes de realizar cualquier reparación o inspección.

Corte a través de las pendientes, nunca hacia arriba y hacia abajo. Ponga mucha atención al cambiar de dirección en las pendientes. No corte en pendientes muy inclinadas.

1. No lave el cortacésped con manguera; evite que el agua entre en el motor o en las conexiones eléctricas.

2. Inspeccione el perno de montaje de la cuchilla o a intervalos frecuentes para ver que esté bien apretado.

3. Mantenga apretadas todas las tuercas, pernos y tornillos para asegurarse de que el equipo se encuentra en condiciones de trabajo seguras.

GUARDE ESTAS INSTRUCCIONES.

INSTRUCCIONES PARA EL FUNCIONAMIENTO

Desempaquetado (Fig. 1 y 2)

Su cortacésped ha sido montado completamente en fábrica excepto la bolsa posterior.

1. Retire de la caja de cartón la bolsa posterior, el manual de instrucciones, el cargador y la bolsa de plástico con accesorios dentro.

2. Saque el cortacésped de la caja de cartón y ponga las cuatro ruedas en el suelo o piso.

3. Compruebe completamente la caja de cartón y se cerciórese de que no hay partes sueltas.

Para desplegar el manillar, elévelo hasta la posición de uso. Encaje los salientes del manillar en uno de los agujeros cuadrados a los costados derecho e izquierdo del cortacésped, y luego fije el manillar apretando las tuercas de fijación.

Carga (Fig. 3)

• Retire la llave del cortacésped (desplácela hacia lá. izquierda y sáquela) y guárdela en un lugar seguro — fuera del alcance de los niños.
• Abra la tapa del receptáculo de carga e inserte la clavija de carga en el receptáculo de carga. 2. (RECUERDE: El receptáculo de carga tiene polaridad. NO DAÑE O MANIPULE CON BRUSQUE- 3. DAD LA CLAVIJA Y EL RECEPT ÁCULO.)
• Luego enchufe el cargador en la fuente de alimen4. tación. La luz de carga se encenderá en color verde, e inmediatamente cambiará a color rojo y se iniciará la carga. La luz de carga se mantendrá permanentemente encendida durante el tiempo que dure la carga.
• Cuando el color de la luz de carga vuelva a campo de rojo a verde, se habrá completado la carga. La carga dura 4 horas aproximadamente.
• Después de completar la carga, desenchufe el (s cargador de la fuente de alimentación y desconecte la clavija de carga del receptáculo de carga.

NOTA:

• Si la luz de carga parpadea en color verde, podrá ser debido a que la clavija de carga no esté bien insertada en el receptáculo de carga. Compruebe la clavija de carga y el receptáculo de carga.
• Si la luz de carga parpadea en color rojo, significar que las baterías están demasiado débiles para realizar una carga normal. Espere un rato hasta qui se inicie la carga normal una vez finalizada la carga de recuperación.
• Si el cortacésped no ha sido utilizado durante un op largo período de tiempo, cargarlo llevará más tiempo del especificado.
• Si deja el cortacésped sin cargar durante más de AI seis meses, podrá ser que luego no pueda cargarse.
• El indicador no indicará el avance de la carga cuando lo esté cargando.

PRECAUCIÓN:

Cualquiera de las condiciones indicadas a continuación serán indicación de que el cargador y/o las baterías están dañados. Desenchufe el cargador de la fuente de alimentación y desconecte la clavija de carga inmediatamente. Llévelos al Centro Autorizado de Makita o al Servicio de Fábrica más cercano a se los revisen.

1) La luz de carga sigue parpadeando en color verde (no se cambia a rojo), a pesar de que la clavija carga está correctamente insertada en el receptáculo de carga.
2) El color de la luz de carga no cambia a verde transcurridas más de 5 horas desde que se iniciará la carga.
3) La luz de carga no se enciende o parpadea en ningún color estando conectado el suministro de alimentación.
4) La luz de carga parpadea alternativamente en color verde y rojo. (Probablemente las baterías estén desgastadas o dañadas.)

Ajuste del manillar (Fig. 4)

Desconecte el interruptor de enclavamiento y retire la llave. Si está cargando el cortacésped interrumpa la carga y desconecte la clavija de carga.

Afloje las tuercas de fijación de los costados derecho e izquierdo del cortacésped.

Encaje los salientes del manillar en uno de los tres agujeros cuadrados que prefiera.

Apriete las tuercas de fijación para fijar el manillar.

PRECAUCIÓN:

Se Apriete siempre las tuercas de fijación de los costados derecho e izquierdo del cortacésped. Si no lo hiciera, el manillar podría soltarse inesperadamente durante la operación y causar heridas graves al operario.

Ajuste de la altura de las ruedas (seis posiciones entre 25 y 89 mm) (Fig. 5)

Desconecte el interruptor de enclavamiento y retire la llave. Si está cargando el cortacésped interrumpa la carga y desconecte la clavija de carga.

Empuje la palanca hacia afuera y fíjela en una de las ranuras que mejor se ajuste a la altura de corte deseada. Con este sistema de ajuste de la altura de las ruedas mediante un toque se puede ajustar la altura de las cuatro ruedas a la vez.

PRECAUCIÓN:

Cerciórese siempre de que la palanca esté debidamente encajada en la ranura antes de iniciar la operación de corte.

Instalación o desmontaje de la cuchilla

^e ADVERTENCIA:

• Antes de instalar o desmontar la cuchilla, desconecte siempre el interruptor de enclavamiento y retire la llave. Si está cargando el cortacésped, interrumpa la carga y desconecte la clavija de carga.
• La cuchilla seguirá girando durante varios segundos después de desconectar el interruptor. Espere siempre a que la cuchilla se haya parado completamente antes de cambiarla.
• Póngase guantes.
• Ladee el cortacésped sobre su costado para que la cuchilla quede al descubierto.
• Sujete el portacuchilla con la llave fija de 32 mm de forma que el extremo opuesto de dicha llave quede sujeto haciendo tope con la parte inferior de la cubierta del cortacésped. Sujete el perno de cabeza hexagonal con la llave de tubo de 13 mm y gírelo ligeramente hacia la izquierda hasta que la llave fija de 32 mm quede firmemente retenida haciendo tope con la parte inferior de la cubierta del cortacésped. (Fig. 6)
• Para aflojar el perno de cabeza hexagonal, gire hacia la izquierda la llave de tubo de 13 mm al mismo tiempo que la sujeta haciendo presión en su parte superior. (Fig. 6)

• Quite el perno de cabeza hexagonal, el resorte de tapón y la cuchilla. No se olvide del procedimiento seguido para el desmontaje.

• Para instalar la cuchilla, siga el procedimiento de Balanceado de la cuchilla (Fig. 10)
  desmontaje a la inversa. Tenga cuidado de no instalar la cuchilla al revés. Cuando instale la cuchilla, asegúrese siempre de que el extremo portacuchilla encaje en el resorte de tapón.

• Apriete el perno de cabeza hexagonal firmemente con las llaves suministradas. Para apretarlo, gire2. hacia la derecha la llave de tubo de 13 mm al mismo tiempo que la sujeta haciendo presión er8. su parte superior. Al apretarlo, la llave fija de 32 mm deberá estar firmemente retenida haci- 4. endo tope con la parte inferior de la cubierta del cortacésped. (Fig. 8)
  Cuando afile la cuchilla, deberá tener cuidado para mantener su balance. Una cuchilla desbalanceada fedrá causar una vibración excesiva, y causar daños al cortacésped.
• Sujete un destornillador horizontalmente en un e tornillo de banco.
  e2. Pase el agujero central de la cuchilla por la espiga del destornillador.
  r3. Si la cuchilla está balanceada, ésta se mantendrá en posición horizontal.
• Si cualquiera de los extremos de la cuchilla se el inclina hacia abajo, afile el extremo más pesado hasta que quede balanceada.

(Fig. 7)

ADVERTENCIA:

Reemplace la cuchilla inmediatamente cuando esté doblada o dañada. Una cuchilla doblada o dañada podrá causar una vibración excesiva, lo que podría dañar el cortacésped o causar heridas graves al operario.

Afilado de la cuchilla (Fig. 9)

Mantenga afilada y limpia la cuchilla para obtener mejores prestaciones posibles. Una cuchilla embotada no cortará la hierba de forma limpia y uniform Podrá causar una sobrecarga al motor y consumir innecesariamente más energía de la batería.

1. Desconecte el interruptor de enclavamiento y retire la llave. Si está cargando el cortacésped interrumpa la carga y desconecte la clavija de carga.

2. Desmonte la cuchilla de la forma descrita en "Instalación o desmontaje de la cuchilla".

3. Sujete la cuchilla en un tornillo de banco o herramienta similar.

4. Afile cuidadosamente los filos de la cuchilla con 2. una lima o piedra de afilar.

5. Compruebe el balance de la cuchilla de la forma ^3 . descrita en “Balanceado de la cuchilla”.

6. Instale la cuchilla y sujétela apretando el perno de cabeza hexagonal con las llaves suministradas.

PRECAUCIÓN:

• Póngase guantes y gafas de seguridad para afilar la cuchilla.
• Cerciórese de que la cuchilla permanezca balanceada.
• Afile la cuchilla manteniendo el ángulo orinal del filo.
• Afile los filos de los dos extremos de la cuchilla, rebajando la misma cantidad en ambos extremos.

Balanceado de la cuchilla (Fig. 10)

Vaciado de la bolsa posterior (Fig. 11)

1. Suelte la palanca interruptor.
2. Desconecte el interruptor de enclavamiento y retire la llave.
3. Abra el dispositivo de seguridad trasero.
4. Coja la bolsa posterior por su asidero y retírela del cortacésped.
5. Vacíe la hierba del interior de la bolsa posterior.

ADVERTENCIA:

Para evitar el riesgo de herirse, inspeccione la bolsa posterior frecuentemente y reemplácela por la bolsa de repuesto recomendada si nota en ella indicios de desgaste o deterioro.

Instalación de la placa de esparcimiento (Fig. 12 y 13)

1. Desconecte el interruptor de enclavamiento y retire la llave. Si está cargando el cortacésped interrumpa la carga y desconecte la clavija de carga.
2. Ladée el cortacésped sobre su costado para que la cuchilla quede al descubierto.
   a3. Instale los dos salientes de la placa de esparcimiento en los agujeros de la cubierta. Empuje la de placa de esparcimiento hacia la abertura de evacuación hasta que el gancho de la placa de esparcimiento quede sujeto por la cubierta inferior. Abra el dispositivo de seguridad trasero y cerciórese de que el gancho de la placa de esparcimiento esté debidamente sujeto por la cubierta inferior.

ADVERTENCIA:

Cuando utilice el cortacésped sin la bolsa posterior, instale siempre la placa de esparcimiento.

Esparcimiento

Su cortacésped está diseñado para trocear en diminutas partes la hierba que corta al mismo tiem que la esparce y distribuye de nuevo sobre el cés. En condiciones normales, la hierba esparcida se biodegradará rápidamente proporcionando nutrientes al césped.

Revise las siguientes recomendaciones para obtene un esparcimiento óptimo.

1. Evite cortar el césped cuando esté mojado por lluvia o al rocío. La hierba mojada podrá formar acumulaciones que interferirán con la acción de esparcimiento y reducirán el tiempo de funcionamiento. La mejor hora para cortar el césped se por la tarde, cuando la hierba estará seca y las zonas recién cortadas no quedarán expuestas a los rayos directos del sol.

2. Para esparcir obteniendo los mejores resultados, ajuste la altura de corte a fin de cortar un terc aproximadamente de la altura del tallo de la hierba, idealmente no más de 38 mm de una v Si el césped está muy crecido, tal vez sea necesario aumentar la altura de corte a fin de reduc esfuerzo al empujar y evitar una sobrecarga al motor. Para condiciones de esparcimiento severas, se aconseja cortar primero a una altura de corte elevada, y volver a cortar otra vez a la a definitiva. De lo contrario, realice cortes más estrechos y desplácese lentamente.

3. Para obtener los mejores resultados, mantenga la carcasa del cortacésped limpia de acumulaciones de hierba. De vez en cuando apague el cortacéped y espere a que la cuchilla se pare completamente. Luego retire la llave y ladee el cortacés sobre su costado. Con un palo u objeto similar, limpie toda la hierba acumulada en torno a la cuchilla. Tenga cuidado con los filos de la cuch. Limpie con frecuencia en hierba húmeda y fresco y siempre después de cada uso.

4. Algunos tipos de hierba o condiciones de la misma podrán hacer que en algunas zonas sea necesario una segunda pasada para esparcir completamente la hierba sobre el césped. Si ha una segunda pasada, le aconsejamos que corte perpendicularmente (en cruzado) a la primera pasada. NO CAMBIE EL SENTIDO DE CORTE EN NINGUNA DIRECCIÓN QUE OBLIGUE A CORTAR CUESTA ABAJO.

5. Cambie el sentido de corte de una semana a o Esto evitará que el césped se aplaste y desme nuce.

Accionamiento del interruptor (Fig. 14 y 15)

Este cortacésped está equipado con un interruptor de conclavamiento y una palanca interruptor. Si nota algo porormal en el funcionamiento de cualquiera de estos dos interruptores, pare la operación inmediatamente y haga que se los revisen en el Centro Autorizado de Makita o en el Servicio de Fábrica más cercano.

1. Inserte la llave en el interruptor de enclavamiento.

2. Desplace la llave para conectar el interruptor de enclavamiento.

3. Presione el botón interruptor.

4. Tire de la palanca interruptor hacia usted al mismo tiempo que presiona el botón interruptor.

5. Suelte la palanca interruptor en cuanto el motor se ponga en marcha. El cortacésped continuará en marcha hasta que suelte la palanca interruptor.
6. El indicador indica la carga restante de la batería solamente cuando el motor está en marcha.
7. Suelte la palanca interruptor para parar el motor.
8. Cuando no utilice el cortacésped, desconecte el interruptor de enclavamiento y retire la llave.
9. Guarde la llave en un lugar fuera del alcance de los niños.

Protector de sobrecarga (Fig. 14)

Este cortacésped está equipado con un protector de sobrecarga que salta automáticamente para cortar el altura circuito siempre que se realice prolongadamente un trabajo pesado. Cuando salte, desconecte el interruptor de enclavamiento y retire la llave. Inspeccione la cuchilla para ver si está dañada o hay algo incorrecto. Después de cerciorarse de que no le pasa nada al cortacésped, presione el botón de rearranque y reanude la operación.

Tiempo de funcionamiento

El tiempo real de funcionamiento del cortacésped variará en función de la estación del año y de las condiciones de la hierba. El tiempo de funciona- miento medio de una carga completa es de 75 minu- tos. El cuadro siguiente ofrece los tiempos de funcio- namiento aproximados cuando el cortacésped se use con una carga parcial.

Tiempo de carga	% de carga	Tiempo de funcionamiento
1 hora 25%	20 minutos
3 horas	75% 55 minutos
tra. 4 horas	COMPLETA	75 minutos

1. RETIRE LA LLAVE. Guarde el cortacésped en lugar seguro fuera del alcance de los niños.
2. Limpie su cortacésped sólo con un jabón suave un paño húmedo. No rocíe o vierta agua sobre cortacésped cuando lo lave.
3. Ladee el cortacésped sobre su costado y limpie los restos de hierba que se hayan acumulado e la parte inferior de su cubierta.
4. Compruebe que todas las tuercas, pernos, controles, tornillos, fijadores, etc. estén bien apretados.
5. Inspeccione las partes móviles para ver si están dañadas, rotas o desgastadas. Repare cualquier parte dañada o que se haya perdido.
6. Cargue completamente las baterías. No guarde el cortacésped con las baterías descargadas. Las baterías dejarán de funcionar correctamente en poco tiempo si guarda el cortacésped sin cargarlas completamente. Le recomendamos que siga cargando las baterías mientras tenga guardado el cortacésped y en el tiempo fuera de temporada.
7. Guarde el cortacésped en interiores, en un lugar fresco y seco. No guarde el cortacésped y el cargador en lugares donde la temperatura pueda alcanzar o exceder los 40°C.

PRECAUCIÓN:

Cerciórese siempre de que el cargador esté desenchufado, y desconecte la clavija de carga del cortacésped antes de intentar cualquier trabajo de inspección o mantenimiento.

Para mantener la seguridad y fiabilidad del producto, las reparaciones, el mantenimiento y los ajustes deberán ser realizados por un Centro de Servicio Autorizado de Makita.

Reciclado de las baterías

PRECUACIÓN:

El producto que ha adquirido contiene una batería recargable. La batería es reciclable. Al finalizar su vida útil, según las leyes de algunos estados o locales, podrá ser que esté prohibido tirar la baterías con la basura normal. Póngase en contacto con la autoridad local de recogida de desechos sólidos para obtener detalles sobre las opciones de reciclaje en su localidad a fin de desecharla debidamente.

las herramientas de Makita quedan garantizadas en conformidad con las regulaciones específicas de las leyes vigentes/países. Los daños imputables a des-gaste y roturas normales, a sobrecarga o aun manejo indebido de las herramientas quedan excluidos de la garantía. En caso de reclamación, se ruega enviar la herramienta, sin desmontarla y con el CERTIFICADO DE GARANTÍ A adjunto, al distribuidor de la localidad o al Centro de Servicio Makita.

PORTUGUÊS

Explicaçã o geral

Tempo de carga ...... Aprox. 4 horas _7

Baterias utilizadas na UM401DW

III) Inspeccione os danos.

Protector de sobrecarga (Fig. 14)

Tempo de carga	% da carga completa	Tempo de funcionamento
1 Hora 25%	20 minutos
3 Horas 75%	55 minutos
4 Horas COMPLETA	75	minutos

Estos accesorios o acoplamientos están recomendados para usar con la herramienta Makita especificada en este manual. Con el uso de cualquier otro accesorio o acoplamiento se podría correr el riesgo de producir heridas a personas. Los accesorios o acoplamientos deberán usarse solamente de la manera apropiada y para la que ha sido designados.

P ACESSÓRIOS

PRECAUÇÃO:
