BRUKSANVISNING ELM4120 MAKITA

Sørg for at flytte maskinen langs kanten, när De klipper i kanten.

▶ Fig.28

VEDLIGEHOLDELSE

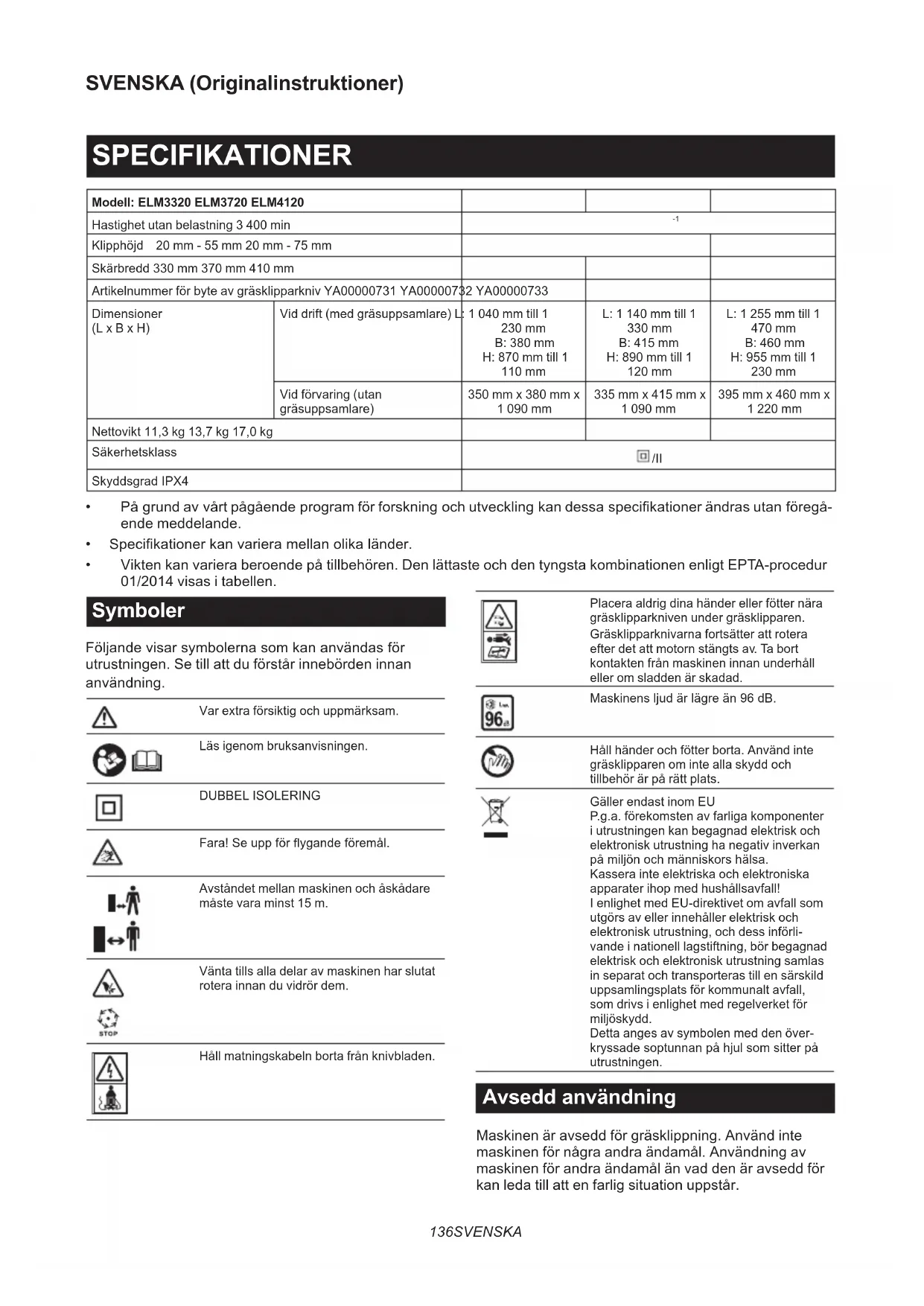

Modell: ELM3320 ELM3720 ELM4120
Hastighet utan belastning 3 400 min		-1
Klipphöjd 20 mm - 55 mm 20 mm - 75 mm
Skärbredd 330 mm 370 mm 410 mm
Artikelnummer för byte av gräsklipparkniv YA00000731 YA00000732 YA00000733
Dimensioner (L x B x H)	Vid drift (med gräsuppsamlare) L: 1 040 mm till 1 230 mmB: 380 mmH: 870 mm till 1 110 mm	L: 1 140 mm till 1 330 mmB: 415 mmH: 890 mm till 1 120 mm	L: 1 255 mm till 1 470 mmB: 460 mmH: 955 mm till 1 230 mm
	Vid förvaring (utan gräsuppsamlare)	350 mm x 380 mm x 1 090 mm	335 mm x 415 mm x 1 090 mm	395 mm x 460 mm x 1 220 mm
Nettovikt 11,3 kg 13,7 kg 17,0 kg
Säkerhetsklass		☐/II
Skyddsgrad IPX4

- På grund av vårt pågående program för forskning och utveckling kan dessa specifikationer ändras utan föregående meddelande.

- Specifikationer kan variera mellan olika länder.

- Vikten kan variera beroende på tillbehören. Den lättaste och den tyngsta kombinationen enligt EPTA-procedur 01/2014 visas i tabellen.

Symboler

Följande visar symbolerna som kan användas för utrustningen. Se till att du förstår innebörden innan användning.
	Var extra försiktig och uppmärksam.
	Lås igenom bruksanvisningen.
	DUBBEL ISOLERING
	Fara! Se upp för flygande föremål.
	Avståndet mellan maskinen och åskådare måste vara minst 15 m.
	Vänta tills alla delar av maskinen har slutat rotera innan du vidrör dem.
	Håll matningskabeln borta från knivbladen.

-4DKD]	Placera aldrig dina händer eller fötter nära gräsklipparkniven under gräsklipparen. Gräsklipparknivarna fortsätter att rotera efter det att motorn stängts av. Ta bort kontakten från maskinen innan underhåll eller om sladden är skadad.
	Maskinens ljud är lägre än 96 dB.
	Håll händer och fötter borta. Använd inte gräsklipparen om inte alla skydd och tillbehör är på rätt plats.
	Gäller endast inom EU P.g.a. förekomsten av farliga komponenter i utrustningen kan begagnad elektrisk och elektronisk utrustning ha negativ inverkan på miljön och människors hälsa. Kassera inte elektriska och elektroniska apparater ihop med hushållsavfall! I enlighet med EU-direktivet om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning, och dess införlivande i nationell lagstiftning, bör begagnad elektrisk och elektronisk utrustning samlas in separat och transporteras till en särskild uppsamlingsplats för kommunalt avfall, som drivs i enlighet med regelverket för miljöskydd. Detta anges av symbolen med den överkryssade soptunnan på hjul som sitter på utrustningen.

Avsedd användning

Maskinen är avsedd för gräsklippning. Använd inte maskinen för några andra ändamål. Användning av maskinen för andra ändamål än vad den är avsedd för kan leda till att en farlig situation uppstår.

Strömförsörjning

Maskinen får endast anslutas till elnät med samma spänning som anges på typplåten och med enfasig växelström. De är dubbelisolerade och får därför också anslutas i ojordade vägguttag. Om matningskabeln är skadad måste den bytas ut av tillverkaren eller hans agent för att undvika säkerhetsrisker.

Avsedd för elnät med 220-250 V

Att starta och stänga av elektriska apparater medför spänningsvariationer. Om denna maskin används under ogynnsamma nätpänningsförhållanden kan funktioner hos annan utrustning påverkas negativt. I elnät med ett motstånd på högst 0,425 Ohm (för ELM3720) eller 0,427 Ohm (för ELM4120) är det rimligt att anta att negativa effekter inte förekommer. Nätuttaget för den här enheten måste vara försett med trög säkring eller skyddsbrytare.

Buller

Tillämplig standard : EN IEC 62841-4-3

Modell Ljudtrycksnivå Ljudeffektniva
	L_PA(dB(A)) O säkerhets-K(dB(A))		L_WA(dB(A)) O säkerhets-K(dB(A))
ELM3320 83 3 91,9 0,7
ELM3720 81 3 92,8 1,3
ELM4120 84 3 94,2 1,4

OBS: Det deklarerade bullervärdet har uppmätts i enlighet med standardtestmetoden och kan användas för jämförandet av en maskin med en annan.

OBS: Det deklarerade bulleremissionsvärdet kan också användas i en preliminär bedömning av exponering för vibration.

⚠️ WARNING: Använd hörselskydd.

⚠️VARNING: Bulleremissionen under faktisk användning av maskinen kan skilja sig från det deklarerade värdet, beroende på hur maskinen används och särskilt vilken typ av arbetsstycke som behandlas.
⚠️VARNING: Var noga med att identifiera säkerhetsåtgärder för att skydda användaren, vilka är grundade på en uppskattning av graden av exponering för vibrationer under de faktiska användningsförhållandena, (ta, förutom avtryckartiden, med alla delar av användarcykeln i beräkningen, som till exempel tiden då maskinen är avstängd och när den går på tomgång).

Vibration

Det totala vibrationsvärdet (treaxlad vektorsumma) bestämt enligt EN IEC 62841-4-3:

Modell ELM3320

Vibrationsemission ( a_h ): 2,5 m/s ^2 eller lägre Mättolerans (K): 1,5 m/s ^2

Modell ELM3720

Vibrationsemission ( a_h ): 2,5 m/s ^2 eller lägre Mättolerans (K): 1,5 m/s ^2

Modell ELM4120

Vibrationsemission ( a_h ): 2,5 m/s ^2 eller lägre Mättolerans (K): 1,5 m/s ^2

OBS: Det deklarerade totala vibrationsvärdet har uppmätts i enlighet med standardtestmetoden och kan användas för jämförandet av en maskin med en annan.

OBS: Det deklarerade totala vibrationsvärdet kan också användas i en preliminär bedömning av exponering för vibration.

⚠️ VARNING: Vibrationsemissionen under faktisk användning av maskinen kan skilja sig från det deklarerade värdet, beroende på hur maskinen används och särskilt vilken typ av arbetsstycke som behandlas.
⚠️ VARNING: Var noga med att identifiera säkerhetsåtgärder för att skydda användaren, vilka är grundade på en uppskattning av graden av exponering för vibrationer under de faktiska användningsförhållandena, (ta, förutom avtryckartiden, med alla delar av användarcykeln i beräkningen, som till exempel tiden då maskinen är avstängd och när den går på tomgång).

Försäkran om överensstämmelse

Gäller endast inom EU

Försäkran om överensstämmelse ingår i bilaga A till denna bruksanvisning.

SÄKERHETSVARNINGAR

Allmänna säkerhetsvarningar för maskiner

⚠️ WARNING Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer detta elverktyg. Underlåtenhet att följa alla instruktioner nedan kan leda till elstötar, brand och/eller allvarliga personskador.

Spara alla varningar och instruktioner för framtida referens.

Termen "maskin" som anges i varningarna hänvisar till din eldrivna maskin (sladdansluten) eller batteridrivna maskin (sladdlös).

Säkerhet på arbetsplatsen

1. Se till att arbetsområdet är rent och har bra belysning. Arbetsområden med skräp eller dålig belysning kan leda till olyckor.
2. Använd inte maskinen i explosiva områden, som till exempel i närheten av lättantändliga vätskor, gaser eller damm. Maskinen skapar gnistor som kan antända dammet eller ångorna.
3. Barn och andra obehöriga bör hållas på avständ när du använder maskinen. Om du blir distraherad kan du förlora kontrollen över verktyget.

Elsäkerhet

1. Maskinens stickkontakt måste passa i uttaget. Modifiera inte kontakten på något sätt. Använd inte adaptrar tillsammans med jordade maskiner. När stickkontakt och uttag är avpassade för varandra minskar risken för elstötar.
2. Undvik kroppskontakt med jordade ytor som till exempel rör, element, spisar och kylskåp. Det finns en ökad risk för elstötar om din kropp är jordad.
3. Utsätt inte maskinen för regn eller väta. Vatten inuti maskinen ökar risken för elstötar.
4. Var försiktig med sladden. Använd aldrig sladden när du bär, drar eller kopplar ur maskinen ur vägguttaget. Håll sladden borta från värme, olja, vassa kanter eller rörliga delar. Skadad eller intrasslad sladd ökar risken för elstötar.
5. Använd endast särskilda förlängningssladdar avsedda för utomhusbruk vid arbete utomhus. Om en sladd för utomhusbruk används minskar risken för elstötar.
6. Om maskinen måste användas på fuktiga platser, använd strömmatning via jordfelsbrytare. Användning av en jordfelsbrytare minskar risken för elstötar.
7. Det rekommenderas att maskinen strömförsörjs via en jordfelsbrytare med en typisk felström på 30 mA eller mindre.

8. Elverktyg kan alstra elektromagnetiska fält (EMF) som inte är skadliga för användaren. Däremot bör personer med pacemaker och andra liknande medicinska enheter kontakta tillverka- ren av enheten och/eller läkare om råd innan de använder detta elverktyg.

9. Rör inte vid elkontakten med våta händer.

10. Om kabeln är skadad måste den bytas ut av tillverkaren eller hans agent för att undvika säkerhetsrisker.

Personskydd

1. Var hela tiden vaksam, koncentrera dig på det du gör och använd sunt förnuft när du använder maskinen. Använd inte maskinen när du är trött eller påverkad av alkohol eller mediciner. Ett ögonblicks ouppmärksamhet kan resultera i allvarliga personskador.

2. Använd personlig säkerhetsutrustning. Använd alltid skyddsglasögon. Användning av skyddsutrustning, som till exempel dammask, halkfria skor, skyddshjälm och hörselskydd, under lämpliga förhållanden minskar risken för personskador.

3. Förhindra oavsiktlig start. Säkerställ att avtryckaren är i avstängt läge innan maskinen ansluts till elnätet och/eller till batteriet, plockas upp eller transporteras. Att bära maskinen med fingrarna på avtryckaren eller förse maskinen med ström när avtryckaren är intryckt inbjuder till olyckor.

4. Ta bort inställningsnycklar och andra verktyg innan maskinen startas. En inställningsnyckel eller annat verktyg som sitter på en roterande del av maskinen kan resultera i personskador.

5. Översträck inte. Stå alltid stabilt och ha god balans hela tiden. På så vis får du bättre kontroll över maskinen i oväntade situationer.

6. Klä dig rätt. Bär inte löst sittande kläder eller smycken. Håll här och kläder borta från rörliga delar. Löst sittande kläder, smycken eller längt här kan fastna i rörliga delar.

7. Om utrustning för dammutsugning tillhandahålls ska du tillse att denna utrustning är ansluten och används på rätt sätt. Användning av dammuppsamling kan minska dammrelaterade risker.

8. Låt inte förtrogenhet från frekvent användning av maskinen göra dig för självsäker och därför ignorera maskinens säkerhetsprinciper. Ovarsam användning kan leda till allvarliga skador på nolltid.

9. Bär alltid skyddsglasögon för att skydda dina ögon från skada när du använder e-verktyg. Skyddsglasögonen måste uppfylla ANSI Z87.1 i USA, EN 166 i Europa, eller AS/NZS 1336 i Australien/Nya Zealand. I Australien/Nya Zeeland måste man enligt lag även bära ansiktsskydd för att skydda ansiktet.

Det är arbetsgivarens ansvar att se till att användare och övriga personer i det omedelbara arbetsområdet använder lämplig skyddsutrustning.

Användning och underhåll av maskinen

1. Använd inte maskinen utanför dess begränsningar. Välj rätt maskin för arbetsuppgiften. En maskin som används på avsett sätt gör jobbet bättre och säkrare.
2. Använd inte maskinen om den inte går att starta eller stänga av med avtryckaren. Maskiner som inte går att manövrera via avtrycka- ren är riskabla att använda och måste repareras.
3. Dra ur kontakten ur vägguttaget och/eller ta ur batteriet (om löstagbart) ur maskinen innan du ändrar inställningar, byter tillbehör eller förvarar maskinen. Genom denna förebyggande säkerhetsåtgärd elimineras risken för att maskinen startas oavsiktligt.
4. Förvara maskiner som inte används utom räckhåll för barn. Låt inte personer som är ovana vid maskinen, eller obekanta med denna bruksanvisning, använda maskinen. Maskinen är ett farligt redskap i händerna på en ovan användare.
5. Underhålla maskinen och tillbehör. Kontrollera om det finns misspassningar, skador eller annat som kan påverka maskinens drift. Kontrollera också att alla rörliga delar kan röra sig fritt. Om maskinen är skadad, se till att få den reparerad före användning. Många olyckor orsakas av dåligt underhållna maskiner.
6. Se till att skärverktyg hålls rena och skarpa. Ett välvårdat skärverktyg med vass egg är både lättare och säkrare att manövrera.
7. Använd maskinen, tillbehör och verktygsdelar etc. i enlighet med dessa instruktioner, med hänsyn till arbetsförhållanden och till det arbete som ska utföras. Användning av maskin för annat arbete än vad den är avsedd för kan leda till en farlig situation.
8. Håll handtagen och greppytor torra, rena och fria från olja och smuts. Hala handtag och greppytor gör hanteringen av och kontrollen över maskinen osäker om oväntade situationer uppstår.
9. Använd inte arbetshandskar som kan trassla in sig i maskinen när du använder den. Om arbetshandskar trasslar in sig i rörliga delar kan det leda till personskada.

Service

1. Lämna maskinen till en auktoriserad verkstad för service och underhåll med originalreservdelar. Detta garanterar fortsatt säker användning av maskinen.
2. Följ instruktionerna för smörjning och byte av tillbehör.

Säkerhetsvarningar för gräsklippare

1. Använd inte gräsklipparen vid dåliga väderförhållanden, speciellt inte vid risk för åska. Då minskar risken att bli träffad av blixten.
2. Kontrollera noggrant området för vilda djur inför användandet av gräsklipparen. Vilda djur kan skadas av gräsklipparen under användning.
3. Kontrollera noggrant området där gräs- klipparen ska användas och rensa bort alla stenar, grenar, sladdar, ben och andra främmande föremål. Kastade föremål kan leda till personskador.
4. Inför användandet av gräsklipparen ska bladet och bladmonteringen kontrolleras för slitage och skador. Slitna eller skadade delar ökar risken för skador.
5. Kontrollera före användning nätsladden och eventuell förlängningssladd efter tecken på skada eller åldrande. Använd inte gräsklip-paren om sladden är skadad eller sliten. Om sladden skadas eller slits ut under användning, stäng av gräsklipparen och rör inte vid sladden innan du kopplat från den från elnätet. En skadad nätsladd eller förlängningssladd kan leda till elektrisk stöt, brand och/eller allvarliga personskador.
6. Kontrollera regelbundet gräsfångaren efter slitage eller försämring. En sliten eller skadad gräsfångare kan öka risken för personskador.
7. Se till att skydden sitter på plats. Skydden måste vara i fungerande skick och monterade på rätt sätt. Skydd som sitter löst, är skadade eller inte fungerar på rätt sätt kan leda till personskador.
8. Håll alla kylluftinlopp fria från skräp. Blockerade luftinlopp och skräp kan resultera i överhettning eller brandrisk.
9. Bär alltid halkfria skyddsskor när du använder gräsklipparen. Använd inte gräsklipparen barfota eller med öppna skor. Detta minskar chansen för fotskador via kontakt med det roterande bladet.
10. Bär alltid långbyxor när du använder gräsklip- paren. Exponerad hud ökar risken för skador från kastade objekt.
11. Använd inte gräsklipparen i vått gräs. Gå, spring aldrig. Detta minskar risken att halka och ramla, vilket kan leda till personskada.
12. Använd inte gräsklipparen i mycket branta sluttningar. Detta minskar risken att tappa kontrollen, halka och ramla, vilket kan leda till personskada.
13. Vid arbeten i sluttningar, se alltid till att stå stadigt, alltid arbeta tvärs med sluttning, aldrig upp/ner, och utöva extrem försiktighet vid riktningsbyte. Detta minskar risken att tappa kontrollen, halka och ramla, vilket kan leda till

personskada.

1. Var mycket försiktig när du vänder gräsklipparen eller drar den mot dig. Var alltid uppmärksam om din omgivning. Detta minskar risken för att snubbla vid användning.
2. Håll nätsladden borta från knivbladen. En skadad nätsladd kan leda till elektrisk stöt, brand och/eller allvarliga personskador.
3. Stäng av och ta bort kontakten från elnätet om sladden är intrasslad eller skadad. En intrasslad eller skadad sladd kan öka risken för elstötar.
4. Rör inte blad eller andra farliga rörliga delar medan de fortfarande är i rörelse. Detta minskar risken för skador från rörliga delar.
5. När du tar bort material som fastnat eller rengör gräsklipparen, se då till att alla strömbrytare är avstängda och strömsladden frånkopplad. Oväntad drift av gräsklipparen kan resultera i allvarliga personskador.

Ytterligare säkerhetsvarningar

Utbildning

1. Läs anvisningarna noggrant. Var förtrogen med styrreglagen och korrekt användning av gräsklipparen.
2. Låt aldrig gräsklipparen användas av barn eller av personer som inte känner till dessa anvisningar. Lokala bestämmelser kan ange en åldersgräns för användaren.
3. Använd aldrig gräsklipparen när personer (särskilt barn) eller djur finns i närheten.
4. Glöm inte att användaren är ansvarig för olyckor eller eventuell fara gentemot andra personer och deras egendom.

Förberedelse

1. Kontrollera att det inte finns några personer i området före gräsklippningen. Stäng av gräsklipparen om någon närmar sig.
2. Sätt inte i säkerhetsnyckeln i gräsklipparen förrän den är klar att användas.
3. Se upp för hål, rötter, knölar, stenar eller andra dolda föremål. Ojämn terräng kan vara en halkrisk. Högt gräs kan dölja föremål.
4. Sätt inte i eller ta ut säkerhetsnyckeln i regn.

Användning

1. Stoppa gräsklipparen och ta ut säkerhetsnyckeln och se till att alla rörliga delar har stannat helt

2. när du lämnar gräsklipparen;

3. innan du tar bort något som fastnat eller rensar utkastningsrännan;

4. före kontroll, rengöring eller arbete på gräsklipparen.

5. Följ dessa steg om gräsklipparen slår emot ett främmande föremål:

6. Stoppa gräsklipparen, släpp säkerhetsgreppet och vänta tills kniven stannat helt.

7. Kontrollera gräsklipparen grundligt så att inte några skador har uppstått.
8. Byt ut kniven om den på något sätt är skadad. Reparera eventuell skada innan

du startar om och fortsätter använda gräsklipparen.

1. Om gräsklipparen börjar vibrera på onormalt sätt eller du lägger märke till något onormalt, följ omedelbart dessa steg:

2. Stoppa gräsklipparen, släpp säkerhetsgreppet och vänta tills kniven stannat helt.

3. Inspektera efter skada och byt ut eller reparera alla skadade delar.

4. Kontrollera om det finns lösa delar och dra åt dem.

5. Använd aldrig gräsklipparen med skadade skydd eller utan säkerhetsutrustning, t. ex. stenskydd och/eller gräsuppsamlare, på plats.

6. Använd endast gräsklipparen i dagsljus eller i god belysning.
7. Starta gräsklipparen omsorgsfullt enligt anvisningarna och med fötterna på säkert avständ från knivarna.
8. Var försiktig så att du inte skadar händer och fötter på gräsklipparkniven.
9. Stoppa knivarna om gräsklipparen måste lutas för att transporteras över gräsfria ytor och när maskinen transporteras till och från området som ska klippas.
10. Luta inte gräsklipparen när du startar motorn, såvida den inte måste lutas för att startas. I så fall ska den inte lutas mer än vad som är absolut nödvändigt och lyft endast den delen som är längst bort från användaren. Se alltid till att båda händerna är i arbetsläge innan du ställer ner gräsklipparen på marken.
11. Placera inte händer och fötter i närheten av eller under roterande delar. Stå alltid långt ifrån utkastöppningen.
12. Håll alltid stadigt i handtaget.
13. Greppa inte de oskyddade knivbladen eller kniveggarna när du tar upp eller håller i gräsklipparen.
14. Håll händer och fötter borta från rörliga knivar. Försiktighet – Knivarna stannar inte omedelbart när gräsklipparen stängs av.
15. Försök aldrig göra justeringar av klipphöjden medan gräsklipparen är igång, om den har funktionen klipphöjdsinställning.
16. Släpp säkerhetsgreppet och vänta tills kniven har stannat innan du korsar en uppfart, gångväg, väg eller annat grustäckt område. Ta också ut säkerhetsnyckeln om du lämnar gräsklipparen, sträcker dig för att plocka upp eller ta bort något som ligger i vägen, eller om du på något annat sätt distraheras från arbetet.
17. Starta inte gräsklipparen när du står framför utkastöppningen.
18. Rikta aldrig utloppsmaterial mot någon. Undvik att rikta utloppsmaterial mot en vägg eller hinder. Material kan studsa tillbaka på användaren. Stanna bladet när du korsar grusvägar.
19. Dra inte gräsklipparen baklänges såvida det inte är absolut nödvändigt. När du är tvingar att backa gräsklipparen från ett staket eller liknande hinder måste du titta ner och bakom dig innan och

medan du backar.

1. Stäng av motorn och vänta tills bladen har stannat innan du tar bort gräsuppsamlaren. Tänk på att klingan inte stannar omedelbart när maskinen stängs av.
2. Var uppmärksam på var du har fötterna när du använder maskinen på lerig mark, i våta sluttingar eller hala ställen.
3. Undvik att arbeta i dåliga miljöer där utökad trötthet kan förväntas.
4. Använd inte maskinen under dåliga väderförhållanden där sikten är begränsad. Att inte följa detta kan leda till fall eller felaktig funktion p.g.a. dålig sikt.
5. Låt inte maskinen åka ner i någon pöl.
6. När våta löv eller smuts fastnar på sugöppningen (ventilationsfönstret) på grund av regnet, ska det tas bort.
7. Använd inte maskinen i snö.
8. Om det avklippta gräset är vått är det troligt att det fastnar inuti maskinen. Kontrollera regelbundet maskinens skick och ta bort gräs som fastnat där det behövs.
9. Var uppmärksam på rör och kablar när maskinen används.

Underhåll och förvaring

1. Inspektera och underhåll gräsklipparen regelbundet.
2. Se till att alla muttrar, bultar och skruvar är åtdragna för att alltid bibehålla utrustningen i säkert arbetsskick.
3. Kontrollera gräsuppsamlaren regelbundet efter slitage eller försämring. Se alltid till att gräsuppsamlaren är tom när maskinen förvaras. Byt ut gräsuppsamlaren om den är sliten mot en ny från fabriken för säker användning.
4. Använd endast tillverkarens originalknivar som specificerats i denna bruksanvisning.
5. Var försiktig vid justering av gräsklipparen för att undvika att fastna med fingrarna mellan knivar i rörelse och fasta maskindelar.
6. Kontrollera knivens monteringsbult regelbundet så att den är ordentligt åtdragen.
7. Låt alltid gräsklipparen svalna innan du ställer in den för förvaring.
8. Vid underhåll av knivarna bör du vara uppmärksam på att de fortfarande kan snurra även om strömkällan är avstängd.
9. Ta aldrig bort eller mixtra med säkerhetsanordningar. Kontrollera regelbundet korrekt funktion. Gör aldrig något som stör säkerhetsanordningarnas avsedda funktion eller minskar det skydd som säkerhetsanordningarna ger.
10. Lämna inte maskinen obevakad utomhus i regn.
11. Tvätta inte av maskinen med högtrycksvattenstråle.
12. När maskinen tas i förvar, undvik då direkt solljus och regn, och förvara den på en plats där det inte blir varmt eller fuktigt.
13. Utför inspektion eller underhåll någonstans där regn kan undvikas.
14. Ta efter användning bort smuts och torka

maskinen fullständigt innan lagring. Beroende på årstid eller område finns det risk för funktionsfel p.g.a. frystemperatur.

Elsäkerhet

1. Undvik farliga miljöer. Använd inte maskinen på fuktiga eller blöta områden och utsätt den inte för regn. Vatten som kommer in i maskinen ökar risken för elektrisk stöt.

SPARA DESSA ANVISNINGAR.

⚠️ WARNING: GLÖM INTE att också fortsättningssvis strikt följa säkerhetsanvisningarna för maskinen även efter att du blivit van att använda den. Vid FELAKTIG HANTERING av maskinen eller om inte säkerhetsanvisningarna i denna bruksanvisning följs kan följden bli allvarliga personskador.

VIKTIGA SÄKERHETSANVISNINGAR

⚠️ WARNING: Läs igenom alla säkerhetsvarningar och anvisningar. Underlåtenhet att följa varningar och instruktioner kan leda till elstötar, brand och/eller allvarliga personskador.

Spara alla varningar och instruktioner för framtida referens.

1. Barn ska övervakas så att de inte leker med gräsklipparen.
2. Låt aldrig gräsklipparen användas av barn eller av personer som inte känner till dessa anvisningar. Lokala bestämmelser kan ange en åldersgräns för användaren.
3. Använd aldrig gräsklipparen när personer (särskilt barn) eller djur finns i närheten.
4. Glöm inte att användaren är ansvarig för olyckor eller eventuell fara gentemot andra personer och deras egendom.
5. Bär alltid kraftiga skor och långbyxor när du använder gräsklipparen. Använd inte gräsklipparen barfota eller med öppna skor. Undvik att bära kläder eller smycken som sitter löst eller som har hängande snoddar eller band. De kan fångas upp av rörliga delar.
6. Bär alltid skyddsglasögon för att skydda dina ögon från skada när du använder e-verktyg. Skyddsglasögonen måste uppfylla ANSI Z87.1 i USA, EN 166 i Europa, eller AS/NZS 1336 i Australien/Nya Zealand. I Australien/Nya Zeeland måste man enligt lag även bära ansiktsskydd för att skydda ansiktet.

Det är arbetsgivarens ansvar att se till att användare och övriga personer i det omedelbara arbetsområdet använder lämplig skyddsutrustning.

1. Kontrollera matningen och strömkabel för tecken på skada eller åldrande. Om kabeln skadas under användning, koppla bort kabeln från matningen omedelbart. Vidrör inte kabeln innan du kopplar ifrån matningen. Använd inte gräsklipparen om kabeln är skadad eller sliten.

2. Använd endast gräsklipparen i dagsljus eller i god belysning.

3. Undvik att använda gräsklipparen i vått gräs.

4. Använd aldrig gräsklipparen i regn.

5. Håll alltid stadigt i handtaget.

6. Se alltid till att ha balans på sluttningar.

7. Gå, spring aldrig.

8. Greppa inte de oskyddade knivbladen eller kniveggarna när du tar upp eller håller i gräsklipparen.

9. Fysiskt tillstånd – Använd inte gräsklipparen under påverkan av droger, alkohol eller mediciner.

10. Håll händer och fötter borta från rörliga knivar. Försiktigt – Knivarna stannar inte omedelbart när gräsklipparen stängs av.

11. Använd endast tillverkarens originalknivar som specificerats i denna bruksanvisning.

12. Kontrollera före användning att knivarna inte är spruckna eller skadade. Byt omedelbart ut en skadad eller sprucken kniv.

13. Kontrollera att det inte finns några personer i området före gräsklippningen. Stäng av gräsklipparen om någon närmar sig.

14. Ta bort främmande föremål såsom stenar, kablar, flaskor, ben och långa pinnar från arbetsområdet innan gräsklippningen för att undvika personskador eller skada på gräsklipparen.

15. Stanna maskinen omedelbart om du lägger märke till något onormalt. Stäng av gräsklippare och dra ut nätsladden ur eluttaget. Kontrollera sedan gräsklipparen.

16. Försök aldrig att justera hjulhöjden när gräsklipparen är igång.

17. Släpp säkerhetsgreppet och vänta tills kniven har stannat innan du korsar en uppfart, gångväg, väg eller annat grustäckt område. Ta även ut nätsladden ur eluttaget om du lämnar gräsklipparen, sträcker dig för att plocka upp eller

ta bort något som ligger i vägen, eller om du på något annat sätt distraheras från arbetet.

1. Föremål som träffas av gräsklipparkniven kan orsaka allvarliga personskador. Gräsmattan ska alltid undersökas väl och röjas från föremål före varje klippning.

2. Följ dessa steg om gräsklipparen slår emot ett främmande föremål:

- Stanna gräsklipparen, släpp säkerhetsgreppet och vänta tills kniven stannat helt.

- Koppla ur nätkabeln från eluttaget.

- Kontrollera gräsklipparen grundligt så att inte några skador har uppstått.

- Byt ut kniven om den är skadad på något sätt. Reparera eventuella skador innan du startar om och återupptar användningen av gräsklipparen.

1. Kontrollera gräsuppsamlaren regelbundet efter slitage eller försämring. Se alltid till att gräsuppsamlaren är tom när maskinen förvaras. Byt ut gräsuppsamlaren om den är sliten mot en ny från fabriken för säker användning.

2. Var mycket försiktig när du vänder gräsklipparen eller drar den mot dig.

3. Stoppa knivarna om gräsklipparen måste lutas för att transporteras över gräsfria ytor och när maskinen transporteras till och från området som ska klippas.

4. Använd aldrig gräsklipparen med skadade skydd eller utan säkerhetsutrustning, t. ex. stenskydd och/eller gräsuppsamlare, på plats.

5. Starta gräsklipparen omsorgsfullt enligt anvisningarna och med fötterna på säkert avständ från knivarna.

6. Luta inte gräsklipparen när du startar motorn, såvida den inte måste lutas för att startas. I så fall ska den inte lutas mer än vad som är absolut nödvändigt och lyft endast den delen som är längst bort från användaren. Se alltid till att båda händerna är i arbetsläge innan du ställer ner apparaten på marken.

7. Starta inte gräsklipparen när du står framför utkastöppningen.

8. Placera inte händer och fötter i närheten av eller under roterande delar. Stå alltid långt ifrån utkastöppningen.

9. Transportera inte gräsklipparen medan den är igång.

10. Stanna gräsklipparen och ta ut kontakten från uttaget. Se till att alla rörliga delar har stannat helt

- när du lämnar gräsklipparen,

- innan du tar bort något som fastnat eller rensar utkastningsrännan,

- före kontroll, rengöring eller arbete på gräsklipparen,

- om du stött emot ett främmande föremål med maskinen. Inspektera gräsklipparen efter skador och utför reparationer innan maskinen startas om och används på nytt.

1. Om gräsklipparen börjar vibrera på ett onormalt sätt (kontrollera omedelbart)

- kontrollera om skada har uppstått,

- kontrollera om det finns lösa delar och

skruva åt dem.

1. Var försiktig vid justering av gräsklipparen för att undvika att fastna med fingrarna mellan knivar i rörelse och fasta maskindelar.
2. Klipp längs med sluttningar, aldrig uppåt och nedåt. Var särskilt försiktig vid byte av riktning i sluttande terräng. Klipp inte mycket branta sluttningar.
3. Spola inte av maskinen med en slang, undvik att få in vatten i motorn och elektriska kopplingar.
4. Kontrollera knivens monteringsbult regelbundet så att den är ordentligt åtdragen.
5. Se till att alla muttrar, bultar och skruvar är åtdragna för att alltid bibehålla utrustningen i säkert arbetsskick.
6. Var försiktig, för om du roterar ett blad kan även andra blad rotera.
7. Låt alltid gräsklipparen svalna innan du ställer in den för förvaring.
8. Vid underhåll av knivarna bör du vara uppmärksam på att de fortfarande kan snurra även om strömkällan är avstängd.
9. Byt ut slitna eller skadade delar för säker användning. Använd endast originaldelar och tillbehör.
10. Lämna maskinen till en auktoriserad verkstad för service och underhåll med originalreservdelar. Detta garanterar fortsatt säker användning av maskinen.
11. Följ instruktionerna för smörjning och byte av tillbehör.
12. Håll handtagen torra, rena och fria från olja och smuts.
13. Kontrollera att strömspänningen och -frekvensen motsvarar de specifikationer som anges på identifieringsplåten. Vi rekommenderar användning av en jordfelsbrytare med en utlösningssström på 30 mA eller lägre, eller ett läckströmsskydd till jord.
14. Denna maskin kan användas av barn från 8 års ålder och äldre samt personer med nedsatt fysisk, sensorisk eller mental kapacitet eller brist på erfarenhet och kunskap förutsatt att de har fått handledning eller instruktioner om hur maskinen används på rätt sätt och förstår riskerna som det medför. Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

Kvarstående risker

Även om du använder denna produkt enligt alla säkerhetskrav kvarstår ändå eventuella risker för person- och materialskada. Följande faror kan uppstå i anslutning med struktur och design av denna produkt.

1. Hälsoproblem från vibrationer om produkten används under långa tidsperioder eller om den inte hanteras på rätt sätt.
2. Person- och materialskada p.g.a. trasiga applika- tionsverktyg eller plötslig krock med dolda föremål vid användning.
3. Fara för person- och materialskada från flygande föremål.

⚠️ VARNING: Denna produkt producerar ett elektromagnetiskt fält vid användning. Detta fält kan under vissa omständigheter störa aktiva eller passiva medicinska implantat. För att reducera risken för allvarlig eller dödlig skada rekommenderar vi att personer med medicinska implantat rådfrågar sin läkare och tillverkaren av det medicinska implantatet innan de använder denna produkt.

SPARA DESSA ANVISNINGAR.

⚠️ WARNING: GLÖM INTE att också fortsättningsvis strikt följa säkerhetsanvisningarna för maskinen även efter att du blivit van att använda den.

Vid FELAKTIG HANTERING av maskinen eller om inte säkerhetsanvisningarna i denna bruksanvisning följs kan följden bli allvarliga personskador.

MONTERING

⚠ FÖRSIKTIGT: Se alltid till att maskinen är avstängd och nätsladden urdragen innan maskinen repareras.

Montering av handtaget

1. Avlasta det övre handtaget från huvudenheten.
   ▶ Fig.1: 1. Övre handtaget
2. Lossa de lättrade muttrarna.
   ▶ Fig.2: 1. Lättrad mutter
3. Böj ut handtagen lite och höj upp det.
   ▶ Fig.3: 1. Handtag
4. Justera handtagets höjd genom att rikta in pilen med märket.
   ▶ Fig.4: 1. Lättrad mutter 2. Märke 3. Pil
5. Dra fast de lättrade muttrarna.
   ▶ Fig.5: 1. Lättrad mutter
6. Fäst det övre handtaget genom att sätta in spakarna från utsidan av handtaget, och dra åt muttrarna med skruvnyckeln för att säkra handtaget.
   ▶ Fig.6: 1. Spak 2. Mutter
7. Säkra kablarna med klämmor enligt bilden.
   ▶ Fig.7: 1. Klämma

Montera gräsuppsamlare

1. Fäst gräsuppsamlarens rör till ramen.
   ▶ Fig.8: 1. Rör 2. Ram
2. Öppna den bakre luckan.
   ▶ Fig.9: 1. Bakre hölje
3. Haka fast gräsuppsamlaren på maskinens baksida.
   ▶ Fig.10

Ta bort gräsuppsamlaren genom att utföra monterings-proceduren i omvänd ordning.

Ansluta förlängningssladden

⚠️ WARNING: När du ansluter förlängningskabeln till maskinens uttag, se till att säkerhetsgreppet är lossat och att kabeln inte ansluten till elnätet.

⚠️ WARNING: Anslut eller lossa inte förlängningskabeln med våta händer.

OBSERVERA: När du ansluter förlängningskabeln till maskinens nätkontakt, se till att föra in den helt i uttaget.

Vid anslutning av förlängningskabeln, häng den över kroken på handtaget enligt bilden för att förhindra att den lossar oavsiktligt eller överdriven påfrestning.

▶ Fig.11: 1. Krok 2. Förlängningskabel

FUNKTIONSBE- SKRIVNING

Justering av klipphöjden

⚠️VARNING: Innan du justerar klipphöjden måste du koppla från förlängningskabeln från strömförsörjningen och kontrollera att bladen har stannat fullständigt.

⚠️ WARNING: Placera aldrig handen eller foten under gräsklipparen när du justerar klipphöjden.

Du kan justera klipphöjden inom intervallet 20 mm till 55 mm (för ELM3320/ELM3720) eller 20 mm till 75 mm (för ELM4120). Klipphöjden kan justeras i 3 steg (för ELM3320/ELM3720) eller 7 steg (för ELM4120).

För ELM3320/ELM3720

▶ Fig.12: 1. Justerspak

För ELM4120

▶ Fig.13: 1. Justerspak

Håll i handtaget med ena handen och flytta sedan justerspaken med den andra handen.

▶ Fig.14: 1. Justerspak

OBS: Gör en testklippning i ett mindre synligt område för att få önskad höjd.

Avtryckarens funktion

⚠️VARNING: Innan du ansluter maskinen till elnätet ska du kontrollera att säkerhetsgreppet fungerar och återgår till läget "OFF" när du släpper det.

⚠️ WARNING: Denna maskin är utrustad med en startspärr som förhindrar oavsiktlig start. Använd aldrig maskinen om den startar när du trycker in säkerhetsgreppet utan att ha tryckt in startspärren. Kontakta ditt lokala Makita-servicecenter för reparation.

⚠️ WARNING: Deaktivera aldrig spärren och tejpa aldrig ner startspärren.

OBSERVERA: Tryck inte in säkerhetsgreppet med våld utan att först ha tryckt in startspärren. Greppet kan gå sönder.

För att starta maskinen trycker du först in startspärren och trycker därefter på säkerhetsgreppet. För att stoppa maskinen släpper du säkerhetsgreppet.

▶ Fig.15: 1. Säkerhetsgrepp 2. Startspärr

Nivåindikator i gräsuppsamlaren

Gräsuppsamlarens nivåindikator öppnar under gräsklippning om gräsuppsamlaren inte är full. Om gräsuppsamlaren är full stängs indikatorn under gräsklippningen. Om den är full, töm gräsuppsamlaren innan du börjar klippa.

▶ Fig.16: 1. Nivåindikator
▶ Fig.17: 1. Niväindikator

Justera handtagens höjd

Handtagens höjd kan justeras i tre steg. Lossa de lättrade muttrarna.när du håller i handtaget och justera sedan handtaget höjd genom att rikta in pilen med ett av märkena, och dra sedan åt de lättrade muttrarna.

Motorskydd (överströmrelä)

⚠️ VARNING: Om maskinen plötsligt stannar vid användning, släpp säkerhetsgreppet och koppla från förlängningskabeln. I annat fall kan maskinen plötsligt starta och orsaka skador.
⚠ FÖRSIKTIGT: Innan du tar bort ett objekt som har fastnat i bladen, se till att du bär handskar och dra ut förlängningskabeln från eluttaget.

Om det avklippta gräset eller smuts fastnar inne i huvudenheten stannar maskinen automatiskt för att skydda motorn (överströmrelä). Om så är fallet, koppla från förlängningskabeln från eluttaget, ta bort det material som fastnat och låt maskinen svalna ett par minuter innan du startar maskinen.

OBS: Överströmreläet kan aktiveras när blött eller långt gräs fastnar inne i maskinen.

ANVÄNDNING

Gräsklippning

⚠️ WARNING: Före gräsklippningen ska alla pinnar och stenar i klippområdet tas bort. Ta också bort ogräs i förväg.

▶ Fig.19

⚠️VARNING: Bär alltid korgglasögon eller skyddsglasögon med sidoskydd när du använder gräsklipparen.

⚠FÖRSIKTIGT: Om det klippta gräset eller främmande föremål blockerar gräsklipparens insida, se till att stänga av maskinen och koppla sedan från förlängningskabeln från eluttaget. Se till att du bär handskar innan du tar bort gräs eller främmande föremål.

⚠FÖRSIKTIGT: Se till att montera gräsuppsamlaren när du använder maskinen.

OBSERVERA: Använd endast denna maskin för att klippa gräsmattor. Klipp inte ogräs med denna maskin.

Håll stadigt i handtaget med båda händerna vid gräsklippningen.

▶ Fig.20

Riktlinjerna för gräsklippning är ungefär en meter per fyra sekunder.

▶ Fig.21

Börja klippa i närheten av eluttaget för att säkerställa att förlängningskabeln inte blir ett hinder.

▶ Fig.22: 1. Eluttag 2. Förlängningskabel

Kör inte över förlängningskabeln eller låt den fastna under maskinen.

▶ Fig.23

▶ Fig.24

Linjerna på maskinens båda sidor är riktlinjer för klippbredden. Använd linjerna som riktlinjer, klipp i rader. Överlappa med en halv till en tredjedel på tidigare rad för att klippa gräsmattan jämnt.

▶ Fig.25: 1. Klippbredd 2. Överlappande område 3. Linje

Ändra klippriktning varje gång för att förhindra mönster i gräsmattan i bara en riktning.

▶ Fig.26

Kontrollera då och då att gräsuppsamlaren inte är full. Töm uppsamlaren innan den är full. Se till att stoppa maskinen innan varje periodisk kontroll.

OBS: Användning av gräsklipparen med en full gräs-uppsamlare förhindrar smidig knivrotation och lägger en extra belastning på motorn, vilket kan orsaka motorstopp.

Klippning av högt gräs

Försök inte att klippa av högt gräs på en och samma gång. Klipp istället gräset i omgångar. Klipp med en eller två dagars mellanrum tills gräsmattan är jämnt klippt.

▶ Fig.27

OBS: Att klippa högt gräs kort på en och samma gång kan leda till att gräset dör. Det klippta gräset kan också täppa igen undersidan av gräsklipparen.

Kantklippning

När du klipper kanten, se till att föra maskinen längs kanten.

▶ Fig.28

UNDERHÅLL

⚠️ WARNING: Innan du utför underhåll måste du koppla från förlängningskabeln från strömförsörjningen och bekräfta att bladen har stannat fullständigt.

⚠ FÖRSIKTIGT: Använd alltid handskar när du utför underhåll.

För att upprätthålla produktens SÄKERHET och TILLFÖRLITLIGHET bör allt underhålls- och justeringsarbete utföras av ett auktoriserat Makita servicecenter och med reservdelar från Makita.

Underhåll efter gräsklippning

Torka av maskinen med en torr trasa eller en trasa doppad i tvålvatten efter klippning. Använd även en mjuk borste för att borsta bort gräs från bladen.

OBSERVERA: Använd inte bensin, förtunningsmedel, alkohol eller liknande. Missfärgning, deformation eller sprickor kan uppstå.

Förvaring

1. Koppla ifrån förlängningskabeln.

1. Öppna den bakre luckan och ta sedan bort gräsuppsamlaren.

▶ Fig.30: 1. Bakre hölje 2. Gräsuppsamlare

1. Lossa de lättrade muttrarna genom att hålla i handtaget och sedan dra isär handtaget lite utåt och fäll ner handtaget.

⚠ FÖRSIKTIGT: Var försiktig när du fäller ner handtaget så att du inte klämmer dina fingrar.

OBS: Se till att pilen indikerar märket i sitt mest framskjutna läge.

1. Dra fast de lättrade muttrarna.
   ▶ Fig.32: 1. Lättrad mutter
2. Öppna spakarna och placera sedan kabeln över spaken.
   ▶ Fig.33: 1. Spak 2. Kabel
3. För tillbaka spakarna till halvvägs position enligt bilden.
   ▶ Fig.34: 1. Spak
4. Fäll ner handtaget.
   ▶ Fig.35: 1. Handtag
5. Placera maskinen enligt bilden.
   ▶ Fig.36

⚠FÖRSIKTIGT: Se till att förvara maskinen inomhus och placera den på en plan yta. I annat fall kan maskinen falla och orsaka skador.

Du kan även förvara maskinen enligt följande.

1. Koppla ifrån förlängningskabeln.
   ▶ Fig.37: 1. Förlängningskabel
2. Öppna den bakre luckan och ta sedan bort gräsuppsamlaren.
   ▶ Fig.38: 1. Bakre hölje 2. Gräsuppsamlare
3. Ställ in rörelsehöjden med justeringsspaken.

För ELM3320/ELM3720:

Ställ in rörelsehöjden till "1".

▶ Fig.39: 1. Justerspak

För ELM4120:

Ställ in rörelsehöjden till "2".

▶ Fig.40: 1. Justerspak

1. Lossa de lättrade muttrarna genom att hålla i handtaget och sedan dra isär handtaget lite utåt och fäll ner handtaget.
   ▶ Fig.41: 1. Lättrad mutter 2. Handtag 3. Märke 4. Pil

⚠FÖRSIKTIGT: Var försiktig när du fäller ner handtaget så att du inte klämmer dina fingrar.

OBS: Se till att pilen indikerar märket i sitt mest framskjutna läge.

1. Dra fast de lättrade muttrarna.
   ▶ Fig.42: 1. Lättrad mutter
2. Placera maskinen enligt bilden.
   ▶ Fig.43

⚠FÖRSIKTIGT: Se till att förvara maskinen inomhus och placera den på en plan yta. I annat fall kan maskinen falla och orsaka skador.

Du kan även förvara maskinen genom att fälla handtaget.

A FÖRSIKTIGT: Innan du öppnar spakarna, håll stadigt i det övre handtaget. I annat fall kan handtaget falla och orsaka skador.

1. Öppna spakarna medan du håller det övre handtaget.

▶ Fig.44: 1. Spak
2. Fäll ner det övre handtaget.
▶ Fig.45: 1. Övre handtaget

Byta ut gräsklipparkniven

⚠ FÖRSIKTIGT: Använd inte annan skruvnyckel än standard insexnyckel vid byte av gräsklipparkniv. Att använda en annan skruvnyckel kan leda till en överåtdragning eller glapp, vilket kan leda till skada.

1. Koppla ur förlängningskabeln och res upp maskinen. (Se instruktionerna för förvaring.)
2. För in stiftet i hålet, håll handtaget med en hand och lossa sedan skruven med nyckeln moturs.

▶ Fig.46: 1. Kniv 2. Nyckel 3. Stift

1. Ta bort gräsklipparkniven.

För ELM3320

Ta bort bulten, brickan, gräsklipparkniven och fästet i ordning.
▶ Fig.47: 1. Fäste 2. Gräsklipparkniv 3. Bricka 4. Bult

För ELM3720/ELM4120

Ta bort bulten, brickan, gräsklipparkniven, fästet och distansen i ordning.

▶ Fig.48: 1. Distanskloss 2. Fäste 3. Gräsklipparkniv 4. Bricka 5. Bult
4. Fäst den nya gräsklipparkniven, sätt in stiftet i hålet, håll handtaget med en hand och dra sedan åt skruven stadigt med skruvnyckeln medurs.
▶ Fig.49: 1. Gräsklipparkniv 2. Nyckel 3. Stift

Förlängningskabel

Du bör endast använda förlängningskablar för utomhusbruk, PVC- eller gummikabel och standardanvändning, med en tvärsnittsarea inte mindre än 1,5 mm ^2 .

Innan och under användning, kontrollera matningen och förlängningskablar avseende skada. Använd inte apparaten om kabeln är skadad eller sliten. Håll förlängningskabeln borta från klippelement. Om kabeln skadas under användning, koppla bort kabeln från matningen omedelbart. Vidrör inte kabeln innan du kopplar ifrån matningen.

VALFRIA TILLBEHÖR

⚠ FÖRSIKTIGT: Följande tillbehör eller tillsatser rekommenderas för användning med den Makita-maskin som denna bruksanvisning avser.

Om andra tillbehör eller tillsatser används kan det uppstå risk för personskador. Använd endast tillbehören eller tillsatserna för de syften de är avsedda för.

Kontakta ditt lokala Makita servicecenter om du behöver ytterligare information om dessa tillbehör.

• Gräsklipparkniv

OBS: Några av tillbehören i listan kan vara inkluderade i maskinpaketet som standardtillbehör. De kan variera mellan olika länder.

TEKNISKE DATA

Modell: ELM3320 ELM3720 ELM4120
Hastighet uten belastning 3 400 min		-1
Klippehøyde 20 mm - 55 mm 20 mm - 75 mm
Skjærebredde 330 mm 370 mm 410 mm
Delenummer for reserve gressklipperkniv YA00000731 YA00000732 YA00000733
Mål(L x B x H)	Under bruk (med gresskurv) L: 1	040 mm til 1230 mmB: 380 mmH: 870 mm til 1110 mm	L: 1 140 mm til 1330 mmB: 415 mmH: 890 mm til 1120 mm	L: 1 255 mm til 1470 mmB: 460 mmH: 955 mm til 1230 mm
	Ved lagring (uten gresskurv) 350	mm x 380 mm x1 090 mm	335 mm x 415 mm x1 090 mm	395 mm x 460 mm x1 220 mm
Nettovekt 11,3 kg 13,7 kg 17,0 kg
Sikkerhetsklasse		☐/II
Beskyttelsesgrad		IPX4

1. Ta av gressklipperkniven.

For ELM3320

Fjern bolten, skiven og gressklipperkniven og braketten i den rekkefølgen.

▶ Fig.47: 1. Brakett 2. Gressklipperkniv 3. Skive 4. Bolt

For ELM3720/ELM4120

Skru ut bolten, ta av skiven og gressklipperkniven og avstandsstykket i den rekkefølgen.

▶ Fig.48: 1. Avstandsskive 2. Brakett 3. Gressklipperkniv 4. Skive 5. Bolt
