ELM4120 - Muruniiduk MAKITA - Tasuta kasutusjuhend

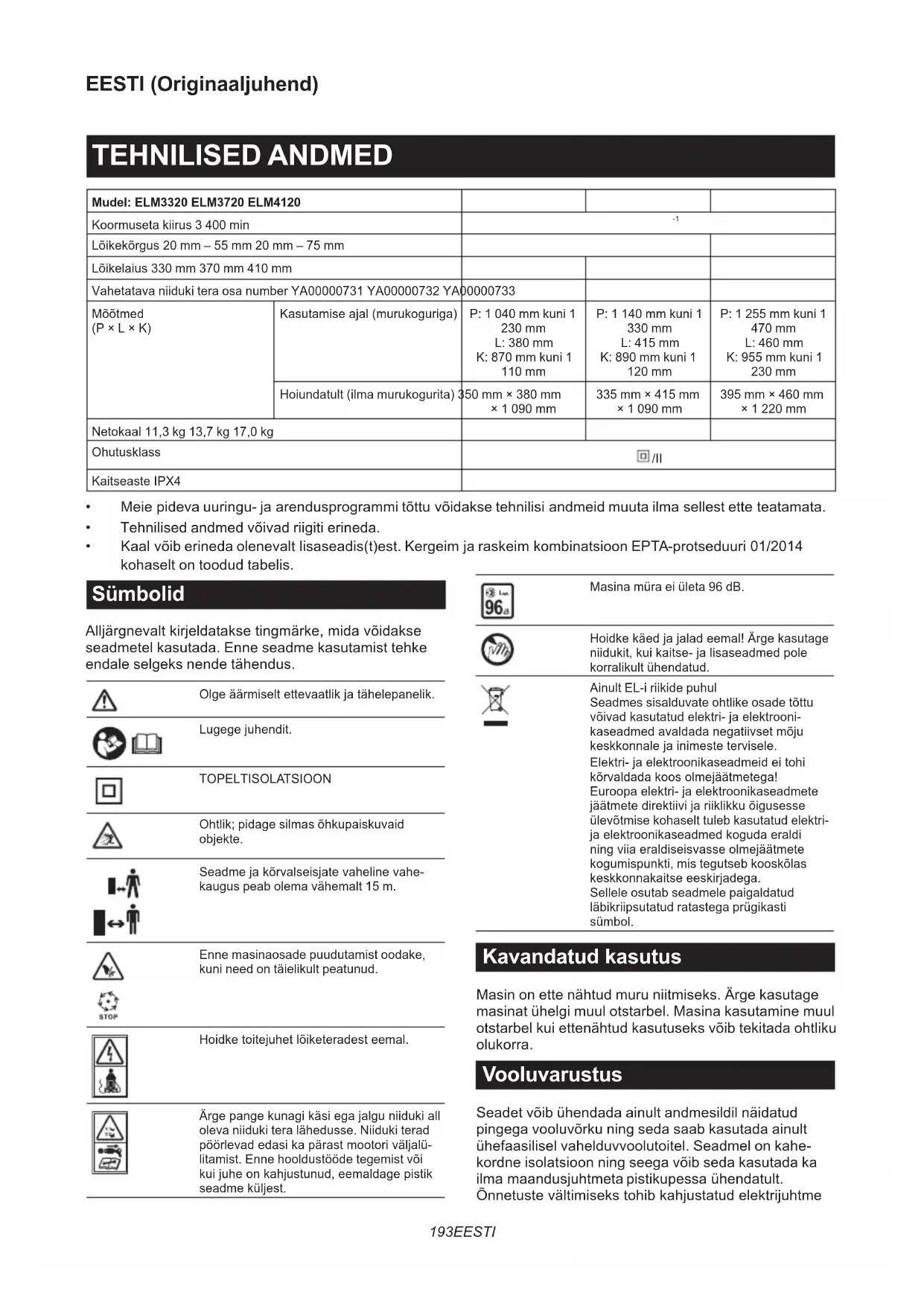

KASUTUSJUHEND ELM4120 MAKITA

• Meie pideva uuringu- ja arendusprogrammi töttu võidakse tehnilisi andmeid muuta ilma sellest ette teatamata.
• Tehnilised andmed võivad riigiti erineda.
- Kaal võib erineda olenevalt lisaseadis(t)est. Kergeim ja raskeim kombinatsioon EPTA-protseduuri 01/2014 kohaselt on toodud tabelis.

Sümbolid

Alljärgnevalt kirjeldatakse tingmärke, mida vöidakse seadmetel kasutada. Enne seadme kasutamist tehke endale selgeks nende tähendus.

Olge äärmiselt ettevaatlik ja tähelepanelik.

Lugege juhendit.

TOPELTISOLATSIOON

Ohtlik; pidage silmas ōhkupaiskuvaid objekte.

Seadme ja kõrvalseisjate vaheline vahekaugus peab olema vähemalt 15 m.

Enne masinaosade puudutamist oodake, kuni need on täielikult peatunud.

Hoidke toitejuhet lõiketeradest eemal.

Ärge pange kunagi käsi ega jalgu niiduki all oleva niiduki tera lähedusse. Niiduki terad pöörlevad edasi ka pärast mootori väljalülitamist. Enne hooldustööde tegemist või kui juhe on kahjustunud, eemaldage pistik seadme küljest.

Masina müra ei ületa 96 dB.

Hoidke käed ja jalad eemal! Ärge kasutage niidukit, kui kaitse- ja lisaseadmed pole korralikult ühendatud.

Ainult EL-i riikide puhul Seadmes sisalduvate ohtlike osade töttu võivad kasutatud elektri- ja elektrooni- kaseadmed avaldada negatiivset mõju keskkonnale ja inimeste tervisele.

Elektri- ja elektroonikaseadmeid ei tohi kõrvaldada koos olmejäätmetega! Euroopa elektri- ja elektroonikaseadmete jäätmete direktiivi ja riiklikku õigusesse ülevõtmise kohaselt tuleb kasutatud elektri- ja elektroonikaseadmed koguda eraldi ning viia eraldiseisvasse olmejäätmete kogumispunkti, mis tegutsek kooskõlas keskkonnakaitse eeskirjadega.

Sellele osutab seadmele paigaldatud läbikriipsutatud ratastega prügikasti sümbol.

Kavandatud kasutus

Masin on ette nähtud muru niitmiseks. Ärge kasutage masinat ühelgi muul otstarbel. Masina kasutamine muul otstarbel kui ettenähtud kasutuseks võib tekitada ohtliku olukorra.

Vooluvarustus

Seadet võib ühendada ainult andmesildil näidatud pingega vooluvõrku ning seda saab kasutada ainult ühefaasilisel vahelduvvoolutoitel. Seadmel on kahekordne isolatsioon ning seega võib seda kasutada ka ilma maandusjuhtmeta pistikupessa ühendatult.

Önnetuste vältimiseks tohib kahjustatud elektrijuhtme

välja vahetada ainult tootja või tema volitatud esindaja.

220 V – 250 V avalikele madalpinge jaotusvõrkudele

Elektriseadmete lülitustoimingud põhjustavad pingekõikumisi. Kui seade töötab ebasobivas vooluvõrgus,

võivad sellel olla kahjustavad mõjud teiste seadmete tööle. Kui toitevõrgu impedants on võrdne või alla 0,425 oomi (ELM3720 puhul) või 0,427 oomi (ELM4120 puhul), võib eeldada, et negatiivset mõju ei ole. Selle seadmega kasutatav toitepesa peab olema varustatud sulavkaitsme või aeglaselt rakenduva kaitselülitiga.

Müra

Kohaldatav standard : EN IEC 62841-4-3

Mudel Helirōhutase Helivōimsuse tase
			L_PA(dB(A)) Kōikumine K(dB(A))	L_WA(dB(A)) Kōikumine K(dB(A))
ELM3320 83 3 91,9 0,7
ELM3720 81 3 92,8 1,3
ELM4120 84 3 94,2 1,4

MÄRKUS: Deklareeritud müra väärtust (väärtuseid) on möödetud kooskõlas standardse katsemeetodiga ning seda vöib kasutada ühe seadme vördlemiseks teisega.

MÄRKUS: Deklareeritud müra väärtust (väärtuseid) vöib kasutada ka mürataseme esmaseks hindamiseks.

⚠️HOIATUS: Kasutage kõrvakaitsmeid.

A HOIATUS: Müratase võib elektritööriista tegelikkuses kasutamise ajal erineda deklareeritud väärtus(t) est olenevalt tööriista kasutusviisidest ja eriti töödeldavast toorikust.
A HOIATUS: Rakendage operaatori kaitsmiseks kindlasti piisavaid ohutusabinõusid, mis põhinevad hinnangulisel müratasemel tegelikus töösituatsioonis (vöttes arvesse tööperioodi kõiki osasid, näiteks korrad, kui seade lülitatakse välja ja seade töötab tühikäigul, lisaks tööajale).

Vibratsioon

Vibratsiooni koguväärtus (kolmeteljeliste vektorite summa) määratud standardi EN IEC 62841-4-3 kohaselt:

Mudel ELM3320

Vibratsiooniheide ( a_h ): 2,5 m/s ^2 või vähem Määramatus (K): 1,5 m/s ^2

Mudel ELM3720

Vibratsiooniheide ( a_h ): 2,5 m/s ^2 või vähem Määramatus (K): 1,5 m/s ^2

Mudel ELM4120

Vibratsiooniheide ( a_h ): 2,5 m/s ^2 või vähem Määramatus (K): 1,5 m/s ^2

MÄRKUS: Deklareeritud vibratsiooni koguväärtust (-väärtuseid) on möödetud kooskõlas standardse katsemeetodiga ning seda vöib kasutada ühe seadme vördlemiseks teisega.

MÄRKUS: Deklareeritud vibratsiooni koguväärtust (-väärtuseid) vöib kasutada ka mürataseme esma-seks hindamiseks.

A HOIATUS: Vibratsioonitase võib elektritööriista tegelikkuses kasutamise ajal erineda deklareeritud väärtus(t)est olenevalt tööriista kasutusviisidest ja eriti töödeldavast toorikust.

AHOIATUS: Rakendage operaatori kaitsmi-seks kindlasti piisavaid ohutusabinõusid, mis põhinevad hinnangulisel müratasemel tegelikus töössituatsioonis (võttes arvesse tööperioodi kõiki osasid, näiteks korrad, kui seade lülitatakse välja ja seade töötab tühikäigul, lisaks tööajale).

Vastavusdeklaratsioon

Ainult Euroopa riikide puhul

Vastavusdeklaratsioonid on selle juhendi A-lisas.

OHUTUSHOIATUSED

Üldised elektritööriistade ohutushoiatused

⚠ HOIATUS Lugege läbi köik selle elektritööriis-taga kaasas olevad ohutushoiatused, juhised, illustratsioonid ja tehnilised andmed. Alljärgnevate juhiste eiramine vöib pöhjustada elektrilöögi, süttimise ja/vöi raske kehavigastuse.

Hoidke edaspidisteks viide- teks alles köik hoiatused ja juhtnöörid.

Hoiatustes kasutatud termini „elektritööriist“ all peetakse silmas elektriga töötavaid (juhtmega) elektritööriistu või akuga töötavaid (juhtmeta) elektritööriistu.

Tööpiirkonna ohutus

1. Tööpiirkond peab olema puhas ja hästi valgustatud. Asju täiskuhjatud või pimedad alad soodustavad önnetuste teket.
2. Ärge kasutage elektritööriistu plahvatusohtlikus keskkonnas, nagu tuleohtlike vedelike, gaaside või tolmu läheduses. Elektritööriistad

tekitavad sädemeid, mis võivad süüdata tolmu või aurud.

1. Hoidke lapsed ja kõrvalised isikud elektritöö- riistaga töötamise ajal eemal. Tähelepanu haju- misega võib kaasneda kontrolli kaotus.

Elektriohutus

1. Elektritööriistade pistik peab sobima pistikupesaga. Ärge kunagi muutke pistikut mis tahes moel. Ärge kasutage adapterpistikuid maandatud elektritööriistadega. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögiriski.
2. Vältige keha kokkupuudet maandatud pinda-dega, nagu torud, radiaatorid, pliidid ja külmikud. Eksisteerib suurenenud elektrilöögirisk, kui teie keha on maandatud.
3. Elektritööriistad ei tohi sattuda vihma kätte või märga kohta. Elektritööriista sisse läinud vesi suurendab elektrilöögiriski.
4. Ärge kahjustage toitejuhet. Ärge kunagi kasutage elektrijuhet elektritööriista kandmiseks, tömbamiseks või pistikupesast väljatömbamiseks. Hoidke juhe eemal kuumast, ölist, teravatest nurkadest või liikuvatest osadest. Kahjustatud või sassis juhtmed suurendavad elektrilöögiriski.
5. Kui töötate elektritööriistaga välistingimustes, kasutage sellist pikendusjuhet, mis sobib väljas kasutamiseks. Välistingimustesse sobiva pikendusjuhtme kasutamine vähendab elektrilöögiriski.
6. Kui niiskes asukohas elektritööriistaga tööta- mine on vältimatu, kasutage lekkevoolukaits- mega (RCD) kaitstud vooluahelat. RCD kasuta- mine vähendab elektrilöögiohtu.
7. Soovitame alati kasutada elektritoidet RCD kaudu nominaalse jääkvooluga 30 mA või vähem.
8. Mootortööriistad võivad tekitada elektromagnetvälju (EMV), mis ei ole kasutajale kahjuli-kud. Küll aga peaksid südamestimulaatorite ja teiste sarnaste meditsiiniseadmetega kasutajad võtma enne mootortööriista kasutamist nõu saamiseks ühendust oma seadme tootja ja/või arstiga.
9. Ärge puudutage märgade kätega toitepistikut.
10. Kui juhe on kahjustatud, laske see ohutuse eesmärgil vahetada tootjal või tema agendil.

Isiklik ohutus

1. Püsige ergas, jälgige pidevalt, mida teete, ning kasutage elektritööriistaga töötamisel tervet möistust. Ärge kasutage elektritööriista, kui olete väsinud või narkootikumide, alkoholi või ravimite möju all. Elektritööriistadega töötades võib tähelepanematus endaga kaasa tuua tõsised tervisekahjustusi.
2. Kasutage isikukaitsevahendeid. Kandke alati silmakaitsmeid. Kaitsevahendid, näiteks oludesse sobiv tolmumask, libisemiskindlad turvajalatsid, köva peakate vöi körvaklapid, vähendavad tervisekahjustusi.
3. Vältige juhukäivitust. Enne tööriista vooluvõrgu ja/või akuga ühendamist, ülesvõtmist või kandmist veenduge, et lüliti oleks väljalülitatud asendis. Elektritööriistade kandmine näppu

lülitil hoides või sisse lülitatud tööriista pingesta- mine suurendab önnetuse tekkimise ohtu.

1. Eemaldage reguleerimis- ja mutrivõtmed enne elektritööriista käivitamist. Mutrivõti või mingi muu võti, mis on jäetud elektritööriista pöörleva osa külge, võib põhjustada terviskahjustusi.
2. Ärge künitage liiga kaugele ette. Hoidke kogu aeg jalad kindlalt maas ning hoidke tasakaalu. See tagab parema kontrolli elektritööriista üle ootamatutes olukordades.
3. Riietuge kohaselt. Ärge kandke lahtisi riideid ega ehteid. Hoidke juuksed ja riided liikuvatest osadest eemal. Lahtised riided, ehted ja pikad juuksed võivad liikuvate osade külge jääda.
4. Kui seadmed on varustatud tolmueraldus- ja kogumisvahenditega, veenduge, et need oleks ühendatud ja neid kasutataks õigesti. Tolmu kogumise kasutamine võib vähendada tolmuga seotud riske.
5. Ärge muutuge tööriistu sageli kasutades hooletuks ega ignoreerige tööriista ohutuspõhimõtteid. Hooletu tegevus võib murdosa sekundiga põhjustada raske kehavigastuse.
6. Kandke elektritööriistu kasutades oma silmade vigastuste eest kaitsmiseks alati kaitseprille. Prillid peavad vastama USA-s standardile ANSI Z87.1, Euroopas standardile EN 166 või Austraalias/Uus-Meremaal standardile AS/NZS 1336. Austraalias/Uus-Meremaal on näo kaitsmiseks seadusega nõutud ka näokaitsme kasutamine.

Tööandja kohustus on nõuda, et tööriista operaatorid ja teised tööpiirkonnas viibivad isikud kannaksid sobivat ohutusvarustust.

Elektritööriista kasutamine ja hooldus

1. Ärge kasutage elektritööriista suhtes jõudu. Kasutage tööks sobilikku elektritööriista. Elektritööriist töötab paremini ja ohutumalt võimsusel, mis on tööks ette nähtud.
2. Ärge kasutage elektritööriista, kui seda ei saa lülitist sisse ja välja lülitada. Iga elektritööriist on ohtlik, kui seda ei saa lülitist sisse või välja lülitada, ning see tuleb parandada.
3. Enne muudatuste tegemist, tarvikute vaheta-mist või elektritööriistade ladustamist lahutage pistik vooluvõrgust ja/või eemaldage aku. Ennetavad ohutusmeetmed vähendavad elektri-tööriista juhukäivituse riski.
4. Hoidke elektritööriistad, mida ei kasutata, laste käeulatusest eemale ning ärge lubage

körvalseisjatel, kes pole elektritööriista ja juhendiga tutvunud, elektritööriistaga töötada. Kogenematute kasutajate käes on elektritööriistad ohtlikud.

1. Hooldage elektritööriistu ja selle tarvikuid. Liikuvate osade joonduse või kinnituse, osade purunemise ja teiste olukordade kontrollimine võib mõjutada tööriista töötamist. Kui tööriist saab kahjustada, laske see enne järgmist kasutamist ära remontida. Paljude önnetuste põhjuseks on halvasti hooldatud elektritööriistad.
2. Hoidke lõikeriistad teravad ja puhtad. Korralikult hooldatud lõikeriistad, millel on teravad lõikeservad, ei kiilu nii lihtsalt kinni ning neid on lihtsam käsitleda.
3. Kasutage elektritööriista, lisatarvikuid, töö- riista löiketerasid jne juhendite kohaselt, vöttes arvesse töötingimusi ja tehtavat tööd. Elektritööriistade kasutamine selleks mitte ette nähtud eesmärkidel vöib kaasa tuua ohtlikke olukordi.
4. Hoidke käepidemed ja haardepinnad kuivad, puhtad ning öli- ja määrdevabad. Libisevad käepidemed ja haardepinnad ei lase tööriista ootamatutes olukordades ohutult käsitseda ja juhtida.
5. Tööriista kasutamise ajal ärge kandke riidest töökindaid, kuna need võivad kinni jääda. Liikuvate osade külge kinni jäänud riidest töökin- dad võivad põhjustada kehavigastusi.

Hooldus

1. Laske elektritööriista hooldada eksperdil, kes kasutab vaid originaalvaruosi. Siis püsib elektritööriista ohutus.
2. Järgige ölitamist ja tarvikute vahetamist puudutavaid juhtnööre.

Muruniiduki ohutushoiatused

1. Ärge kasutage muruniidukit halbades ilmastikuoludes, eriti kui valitseb äikeseoht. Sellega vähendate pikselöögiohtu.
2. Kontrollige põhjalikult eluslooduse ala, kus muruniidukit kasutatakse. Muruniiduk võib töötamise ajal metsloomi vigastada.
3. Kontrollige põhjalikult ala, kus muruniidukit kasutatakse ning eemaldage kõik kivid, pulgad, traadid, luud ja muud võõrkehad. Masina alt lendav ese võib tekitada kehavigastusi.
4. Enne muruniiduki kasutamist kontrollige alati visuaalselt, et tera ja terakomplekt poleks kulunud ega kahjustatud. Kulunud või kahjustatud osad suurendavad vigastuste ohtu.
5. Enne kasutamist kontrollige, ega toite- ja pikendusjuhtmel ei ole kahjustusi või vananemismärke. Ärge kasutage muruniidukit, kui juhe on kahjustunud või kulunud. Kui juhe on kasutamise ajal kahjustunud või kulunud, lülitage muruniiduk välja ja ärge puudutage juhet enne, kui lahutate selle toiteallikast. Kahjustunud toite- või pikendusjuhe võib põhjustada elektrilöögi, tulekahju ja/või raske vigastuse.

6. Kontrollige murupüüdur sageli kulumist või muul viisil kahjustumist. Kulunud või kahjustatud murupüüdur võib suurendada kehavigastuste ohtu.

7. Hoidke kaitsmed oma kohal. Kaitsmed peavad olema töökorras ja korralikult paigaldatud. Kaitse, mis on tulnud lahti, kahjustatud või ei tööta korralikult, võib tekitada kehavigastusi.

8. Hoidke köik jahutusöhu avad prahist puhtad. Blokeeritud öhu sisselaskeavad ja praht vöivad pöhjustada ülekuumenemist vöi tuleohtu.
9. Kandke muruniidukiga töötamise ajal alati mittelibisevaid ja kaitsvaid jalatseid. Ärge töötage muruniidukoga, kui olete paljajalu või kannate lahtisi sandaale. See vähendab kokkupuutel liikuva teraga jalgade vigastamise võimalust.
10. Kandke muruniidukiga töötamise ajal alati pikki pükse. Katmata nahk suurendab masina alt lendavatest esemetest tekkivate vigastuste tõenäosust.
11. Vältige muruniiduki kasutamist märjas rohus. Köndige, ärge kunagi jookske. See vähendab libisemise ja kukkumise ohtu, mis vöib tekitada kehavigastusi.
12. Ärge kasutage muruniidukit liiga järskudel kallakutel. See vähendab kontrolli kaotamise, libisemise ja kukkumise ohtu, mis võib tekitada kehavigastusi.
13. Kallakutel töötades veenduge alati, et teie jalgealune oleks kindel, töötage alati kallaku esiküljega risti, mitte kunagi üles või alla ning olge suunda muutes alati väga ettevaatlik. See vähendab kontrolli kaotamise, libisemise ja kukkumise ohtu, mis võib tekitada kehavigastusi.
14. Olge eriti ettevaatlik muruniidukit tagurpidi liigutades või enda poole tömmates. Jälgige alati ümbritsevat. See vähendab töötamise ajal komistamise ohtu.
15. Hoidke toitejuhet lõiketeradest eemal. Kahjustunud toitejuhe võib põhjustada elektrilöögi, tulekahju ja/või raske vigastuse.
16. Kui juhe on keerdus või kahjustunud, lülitage seade välja ja eemaldage pistik toitevõrgust. Keerdus või kahjustunud juhtmed suurendavad elektrilöögiriski.
17. Ärge puudutage terasid ega muid ohtlikke liikuvaid osi, kui need veel liiguvad. See vähendab liikuvatest osadest tekitatud vigastuste ohtu.
18. Kinnijäänud materjali eemaldamisel või seadme puhastamisel veenduge, et kõik toitelülitid oleksid välja lülitatud ja toitejuhe eemaldatud. Muruniiduki ootamatu töölehakkamine võib põhjustada raskeid kehavigastusi.

Lisaohutushoiatused

Õpe

1. Lugege tähelepanelikult juhiseid. Öppige põhjalikult tundma niiduki juhtimisseadiseid ja öiget kasutamist.
2. Mitte mingil juhul ärge lubage niidukit kasutada lastel ega isikutel, kes pole tutvunud kasutusjuhendiga. Kohalikud määrused võivad seada piiranguid kasutaja vanusele.
3. Ärge kunagi kasutage niidukit siis, kui läheduses viibivad inimesed (eriti lapsed) või lemmikloomad.
4. Pidage meeles, et muruniiduki omanik või kasutaja vastutab teistele isikutele

põhjustatud vigastuste või nende varale tekitatud kahjustuste eest.

Ettevalmistus

1. Enne niitmise alustamist veenduge, et niideta-val alal poleks teisi inimesi. Seisake niiduk, kui keegi siseneb niidetavale alale.
2. Ärge sisestage lukustusvõtit niidukisse, kuni see pole kasutamiseks valmis.
3. Jälgige auke, rööpaid, muhke, kive või muid varjatud esemeid. Ebatasane maapind võib põh-justada libisemist ja kukkumist. Pika muru sisse võivad olla peidetud takistused.
4. Ärge sisestage ega eemaldage lukustusvõtit vihma käes.

Kasutamine

1. Seisake niiduk ja eemaldage lukustusvõti ning veenduge, et kõik liikuvad osad oleksid täielikult peatunud

• alati, kui niiduki juurest lahkute;
- enne takistuste või väljaviskerennist ummistuste eemaldamist;
- enne niiduki kontrollimist, puhastamist või hooldamist.

1. Kui niiduki lõiketera tabab võõrkeha, toimige järgmiselt:

2. Seisake niiduk, vabastage hooblüliti ja oodake, kuni löiketera on täielikult peatunud.

3. Kontrollige hoolikalt, ega niidukil pole kahjustusi.

4. Vahetage lõiketera välja, kui see on mingil moel kahjustada saanud. Enne niiduki taaskäivitamist ja töö jätkamist paran-dage köik kahjustused.

5. Kui niiduk hakkab ebatavaliselt vibreerima või märkate midagi muud ebatavalist, toimige kohe alljärgnevalt.

6. Seisake niiduk, vabastage hooblüliti ja oodake, kuni löiketera on täielikult peatunud.

7. Kontrollige kahjustuste esinemist ja vahetage kahjustunud osad välja.

8. Kontrollige osade pingust ja pingutage lahtiseid osi.

9. Ärge kasutage kunagi niidukit, mille kaitsekat- ted on defektsed või mille ohutusseadised (nt suunaja ja/või murukogur) on eemaldatud.

10. Töötage niidukiga ainult päevavalguses või hea tehisvalgustuse olemasolul.
11. Niiduki sisselülitamisel järgige tähelepanelikult juhtnööre ja hoidke jalad löiketera(de)st eemal.
12. Olge tähelepanelik, et te ei vigastaks niiduki teradega oma jalgu ega käsi.
13. Seisake lõiketera(d), kui niidukit tuleb kallutada, et liikuda üle alade, mis ei ole muruga kaetud, ning siis, kui viite niidukit niitmisalale või sealt ära.
14. Ärge kallutage niidukit, kui mootorit sisse lüli- tate, v.a juhul, kui see on käivitamiseks vajalik. Sellisel juhul ärge kallutage niidukit rohkem kui vaja ning töstke ainult seda osa, mis jääb kasutajast eemale. Enne niiduki maapinnale

tagasi asetamist veenduge alati, et mölemad käed oleksid tööasendis.

1. Ärge pange käsi ja jalgu pöörlevate osade lähedale ega nende alla. Hoidke väljaviskeava alati takistustest puhtana.
2. Hoidke alati käepidemest kindlalt kinni.
3. Ärge haarake niidukit hoides või üles tõstes katmata lõiketeradest või -servadest.
4. Hoidke käed ja jalad pöörlevatest lõiketeradest eemal. Ettevaatust! Toite väljalülitamise järel pöörlevad terad vaba hooga edasi.
5. Kui niidukil on lõikekõrguse reguleerimise võimalus, ärge püüdke reguleerida niitmiskõrgust niiduki töötamise ajal.
6. Vabastage hooblūliti ja oodake lõiketera seis-kumist, enne kui sõidate niidukiga üle sis-sesõiduteede, könniteede, teede või kruusaga kaetud alade. Samuti eemaldage lukustusvõti, kui lahkute niiduki juures, küünitate midagi oma teelt üles võtma või eemaldama, või mõne muu põhjuse korral, mis ei lase teil oma tege-vusele keskenduda.
7. Ärge seiske seadet käivitamise ajal väljavisk-eava ees.
8. Ärge kunagi suunake välja heidetavat materjali kellegi poole. Vältige materjali seinale või takistusele heitmist. Materjal võib kasutaja poole tagasi lennata. Kruusapindade ületamisel seisake tera.
9. Tömmake niidukit tagasisuunas ainult äärmisel juhul. Kui peate niidukit aia või muu sarnase takistuse juurest eemale tömbama, vaadake enne tagasisuunas liikumist alla ja seljataha.
10. Enne murupüüduri eemaldamist lülitage mootor välja ja oodake, kuni tera on täielikult peatunud. Olge ettevaatlik, sest terad liiguvad pärast väljalülitamist vabakäiguga edasi.
11. Masina kasutamisel porisel, libedal maapinnal või märjal kallakul pöörake tähelepanu kindlale jalgealusele.
12. Vältige töötamist halvas keskkonnas, kus kasutaja suurem väsimine on oodatav.
13. Ärge kasutage masinat halva ilmaga, kus nähtavus on piiratud.Muidu võib halb nähtavus põhjustada kukkumise või vale tegevuse.
14. Ärge ajage masinat sügavale lompi.
15. Kui märjad lehed või prahrt jäävad vihma töttu imiavasse (tuulutusaken) kinni, siis eemaldage need.
16. Ärge kasutage masinat lumes.
17. Kui niidetud muru on märg, ummistub see töenäoliselt masina sisse. Kontrollige regulaarselt masina seisukorda ja eemaldage vajaduse korral sinna kinni jäänud muru.
18. Masinaga töötamisel pöörake tähelepanu torudele ja juhtmetele.

Hooldus ja hoiundamine

1. Kontrollige ja hooldage niidukit regulaarselt.
2. Seadme ohutu talitluse tagamiseks hoidke köik mutrid, poldid ja kruvid tugevasti pinguldatuna.
3. Kontrollige murukogurit sageli kulumise või muul viisil kahjustumise suhtes. Enne

hoiustamist veenduge alati, et murukogur oleks tühi. Ohutuse tagamiseks asendage kulunud murukogur alati tootja originaalosaga.

1. Kasutage ainult juhendis kirjeldatud tootja originaallõiketeri.
2. Olge niiduki reguleerimisel ettevaatlik, et vältida sörmede muljumist niiduki fikseeritud osade ja liikuvate löiketerade vahele.
3. Kontrollige löiketera fiksaatorpolti regulaarselt korrektse pinguse suhtes.
4. Laske niidukil alati enne hoiustamist maha jahtuda.
5. Olge lõiketerade hooldamisel teadlik sellest, et kuigi toide on välja lülitatud, võivad lõiketerad siiski liikuda.
6. Ärge kunagi eemaldage ega muutke oma- voliliselt kaitseseadmeid. Kontrollige nende töökorda regulaarselt. Ärge kunagi tehke midagi, mis häiriks kaitseseadme kavanda- tud funktsiooni või vähendaks kaitseseadme kaitsevõimet.
7. Ärge jätke masinat järelevalveta vihma kätte.
8. Ärge peske masinat körgsurvepesuriga.
9. Masina hoiule panemisel vältige otsest päike-sevalgust ja vihma ning see ei tohiks muutuda hoiukohas liiga kuumaks ega niiskeks.
10. Kontrollige ja hooldage masinat vihma eest kaitstud kohas.
11. Pärast masina kasutamist eemaldage kinnitunud mustus ja kuivatage masin täielikult enne hoiundamist.Aastaajast või piirkonnast olenevalt võib külmumine tõrkeid põhjustada.

Elektriohutus

1. Vältige ohtlikku keskkonda. Ärge kasutage masinat niisketes või märgades kohtades ega jätke seda vihma kätte. Masina sisse sattunud vesi suurendab elektrilöögiohtu.

HOIDKE JUHEND ALLES.

AHOIATUS: ÄRGE UNUSTAGE järgida toote ohutusnõudeid mugavuse või toote (korduskasutamisega saavutatud) hea tundmise töttu. VALE KASUTUS või kasutusjuhendi ohutuseeskirjade eiramine võib põhjustada tervisekahjustusi.

TÄHTSAD OHUTUSJUHISED

⚠️HOIATUS: Lugege läbi köik ohutushoiatused ja juhtnöörid. Hoiatuste ja juhtnööride mittejärgmine vöib pöhjustada elektrišokki, tulekahju ja/vöi tösiseid vigastusi.

Hoidke edaspidisteks viide- teks alles köik hoiatused ja juhtnöörid.

1. Jälgige, et lapsed ei mängiks niidukiga.
2. Mitte mingil juhul ärge lubage niidukit kasutada lastel ega isikutel, kes pole tutvunud kasutusjuhendiga. Kohalikud määrused võivad seada piiranguid kasutaja vanusele.
3. Ärge kunagi kasutage niidukit siis, kui

läheduses viibivad inimesed (eriti lapsed) või lemmikloomad.

1. Pidage meeles, et muruniiduki omanik või kasutaja vastutab teistele isikutele põhjustatud vigastuste või nende varale tekitatud kahjustuste eest.
2. Kandke niidukiga töötamise ajal alati tugevaid jalatseid ja pikki pükse. Ärge töötage niidukiga, kui olete paljajalu või kannate lahtisi sandaale. Vältige liiga avarate ja rippuvate lipsude või nööridega riiete või ehete kandmist. Need võivad liikuvate osade vahele kinni jääda.
3. Kandke elektritööriistu kasutades oma silmade vigastuste eest kaitsmiseks alati kaitseprille. Prillid peavad vastama USA-s standardile ANSI Z87.1, Euroopas standardile EN 166 või Austraalias/Uus-Meremaal standardile AS/NZS 1336. Austraalias/Uus-Meremaal on näo kaitsmiseks seadusega nõutud ka näokaitsme kasutamine.

Tööandja kohustus on nõuda, et tööriista operaatorid ja teised tööpiirkonnas viibivad isikud kannaksid sobivat ohutusvarustust.

1. Enne kasutamist kontrollige, ega toitejuhtmel ei ole kahjustusi või vananemismärke. Kui juhe saab kasutamise ajal kahjustada, eemaldage see kohe vooluvõrgust. Ärge puudutage juhet enne vooluvõrgust eemaldamist. Ärge kasutage niidukit, kui juhe on kahjustatud või kulunud.

2. Töötage niidukiga ainult päevavalguses või hea tehisvalgustuse käes.

3. Vältige niiduki kasutamist märjas rohus.

4. Ärge kasutage niidukit kunagi vihma ajal.

5. Hoidke alati käepidemest kindlalt kinni.

6. Jälgige kallakutel alati, et teil oleks kindel jalgealune.

7. Kõndige, ärge kunagi jookske.

8. Ärge haarake niidukit hoides või üles tõstes katmata lõiketeradest või -servadest.

9. Füüsiline seisund – ärge kasutage niidukit, kui olete uimastite, alkoholi või ravimite mõju all.

10. Hoidke käed ja jalad pöörlevatest lõiketeradest eemal. Ettevaatust! Toite väljalülitamise järel pöörlevad terad vaba hooga edasi.

11. Kasutage ainult juhendis toodud tootja originaallõiketeri.

12. Enne toimingu tegemist kontrollige hoolikalt, et löiketeradel poleks mõrasid või kahjustusi. Vahetage pragunenud või vigastatud

löiketerad viivitamatult välja.

1. Enne niitmise alustamist veenduge, et niideta-val alal poleks teisi inimesi. Seisake niiduk, kui keegi siseneb niidetavale alale.
2. Eemaldage võõrkehad (nt kivid, traadijupid, pudelid, luud ja suuremad oksad) niidetavalt alalt enne niitmise alustamist, et vältida tervisekahjustusi ja niiduki kahjustamist.
3. Kui märkate midagi ebatavalist, löpetage kohe töö. Lülitage niiduk välja ja eemaldage toitejuhe vooluvõrgust. Seejärel kontrollige niidukit.
4. Ärge proovige kunagi rattaid reguleerida, kui niiduk töötab.
5. Vabastage hooblüliti ja oodake lõiketera seiskumist, enne kui söidate niidukiga üle sis-sesõiduteede, könniteede, teede või kruusaga kaetud alade. Samuti eemaldage toitejuhe vooluvõrgust, kui jätate niiduki järelevalveta, et midagi teel olevat üles korjata või sealt eemaldada, või kui miski segab niitmisele keskendumist.
6. Kui niiduki tera tabab mõnda eset, võib see põhjustada tõsiseid tervisekahjustusi. Muru tuleb enne niitmist alati tähelepanelikult kontrollida ja kõigist esemetest puhastada.

7. Kui niiduki lõiketera tabab võõrkeha, toimige järgmiselt:

8. Peatage niiduk, vabastage hooblüliti ja oodake, kuni löiketera on täielikult seiskunud. Eemaldage toitejuhe vooluvörgust.

9. Kontrollige niidukit põhjalikult igasuguste kahjustuste suhtes.

10. Vahetage lõiketera välja, kui see on mingil moel kahjustada saanud. Enne niiduki taaskäivitamist ja töö jätkamist parandage köik kahjustused.

11. Kontrollige murukogurit sageli kulumise või muul viisil kahjustumise suhtes. Enne hoiundamist veenduge alati, et murukogur oleks tühi. Ohutuse tagamiseks asendage kulunud murukogur alati tootja originaalosaga.

12. Olge eriti ettevaatlik niidukit tagurpidi liigutades või enda poole tõmmates.
13. Seisake lõiketera(d), kui niidukit tuleb kallutada, et liikuda üle alade, mis ei ole muruga kaetud, ning siis, kui viite niidukit niitmisalale või sealt ära.
14. Ärge kasutage kunagi niidukit, mille kaitsekat- ted on defektsed või mille ohutusseadised (nt suunaja ja/või murukogur) on eemaldatud.
15. Niiduki sisselülitamisel järgige tähelepanelikult juhtnööre ja hoidke jalad löiketera(de)st eemal.
16. Ärge kallutage niidukit, kui mootorit sisse lüli- tate, v.a juhul, kui see on käivitamiseks vajalik. Sellisel juhul ärge kallutage niidukit rohkem kui vaja ning tõstke ainult seda osa, mis jääb kasutajast eemale. Enne seadme maapinnale tagasi asetamist veenduge alati, et mölemad käed oleksid tööasendis.
17. Ärge seiske seadme käivitamise ajal väljavisk-eava ees.
18. Ärge pange käsi ega jalgu pöörlevate osade lähedale ega nende alla. Hoidke väljaviskeava

1. Ärge transportige niidukit, kui see on sisse lülitatud.

2. Seisake niiduk ja eemaldage pistik pistikupe-sast. Veenduge, et kõik liikuvad osad oleks täielikult peatunud

3. alati, kui niiduki juurest lahkute;

4. enne niidukist takistuste või väljaviskerennist ummistuste eemaldamist;
5. enne niiduki kontrollimist, puhastamist või hooldamist;

6. pärast seda, kui lõiketera on võõrkeha tabanud. Kontrollige niidukit kahjustuste suhtes ning tehke kõik vajalikud remonditööd enne selle taaskäivitamist ja niitmise jätkamist.

7. Kui niiduk hakkab ebanormaalselt vibreerima, siis

8. kontrollige kohe kahjustuste olemasolu;

9. vahetage või parandage kõik kahjustunud osad;

10. kontrollige osade pingust ja pinguldage lahtised osad.

11. Olge niiduki reguleerimisel ettevaatlik, et vältida sörmede muljumist niiduki fikseeritud osade ja liikuvate lõiketerade vahele.

12. Niitke kallakuid küljelt küljele ja mitte kunagi ülevalt alla või alt üles. Olge kallakutel liiku-missuunda muutes äärmiselt ettevaatlik. Ärge niitke liiga järskudel kallakutel.
13. Ärge peske voolava veega; vältige vee sattumist mootorisse ja elektriühendustesse.
14. Kontrollige lõiketera fiksaatorpolti regulaarselt korrektse pinguse suhtes.
15. Seadme ohutu talitluse tagamiseks hoidke köik mutrid, poldid ja kruvid tugevasti pinguldatuna.
16. Olge ettevaatlik, sest ühe tera pöörlemine vöib pöhjustada ka teiste terade pöörlemist.
17. Laske niidukil alati enne hoiundamist maha jahtuda.
18. Olge lõiketerade hooldamisel teadlik sellest, et kuigi toide on välja lülitatud, võivad lõiketerad siiski liikuda.
19. Ohutuse tagamiseks vahetage kulunud või kahjustunud osad uute vastu. Kasutage ainult originaalvaruosi ja -tarvikuid.
20. Laske elektritööriista hooldada kvalifitseeritud remondimehel, kes kasutab vaid identseid asendusosi. Tänu sellele on tagatud elektritööriista ohutus.
21. Järgige ölitamist ja tarvikute vahetamist puudutavaid juhtnööre.
22. Hoidke käed kuivad, puhtad ning öli- ja rasvavabad.
23. Veenduge, et toiteallika pinge ja voolutugevus vastaksid identifitseerimisplaadil olevatele tehnilistele andmetele. Soovitame kasutada residuaalvoolu kaitselülitit (maandusahela lülitit) rakendusvooluga 30 mA või vähem või maalühisdiferentsiaalkaitset.
24. 8-aastased ja vanemad lapsed ning füüsi-liste, sensoorsete või vaimsete puuetega või ebapiisavate kogemuste ja teadmistega isikud võivad seda masinat kasutada juhul,

kui nad töötavad järelevalve all või kui neid on öpetatud masinat ohutult kasutama ning nad mõistavad seadme kasutamisega kaasnevaid ohtusid. Lapsed ei tohi seadet puhastada ega hooldada ilma järelevalveta.

Jääkohud

Ka siis, kui järgite selle toote kasutamisel köiki ohutusnöudeid, kohaldub potentsiaalsete kehavigastuste ja kahjustuste risk. Toote ülesehitusest ja disainist tingitult vöivad selle kasutamisega kaasneda alljärgnevad ohud.

1. Kui toodet kasutatakse pikemal ajaperiooodil või kui seda ei kasutata ega hooldata nõuetekohaselt, võivad sellega kaasneda vibratsiooni emissioonist tingitud tervisekahjustused.
2. Tööriistade purunemine või varjatud esemete ootamatu lõögijõud võib kasutamise ajal põhjustada kehavigastusi ja varakahju.
3. Esemete paiskumisega kaasneb kehavigastuste ja varakahju oht.

⚠HOIATUS: See toode genereerib kasutamise ajal elektromagnetvälja. See väli võib teatud tingimustel häirida aktiivsete või passiivsete meditsiiniliste implantaatide talitlust. Raskete või surmaga lõppeda võivate tervisekahjustuste ohu minimeerimiseks soovitame meditsiiniliste implantaatidega inimestel enne selle toote kasutamist pidada nõu arsti ja meditsiinilise implantaadi tootjaga.

HOIDKE JUHEND ALLES.

AHOIATUS: ÄRGE UNUSTAGE järgida toote ohutusnõudeid mugavuse või toote (korduskasutamisega saavutatud) hea tundmise töttu.

VALE KASUTUS või kasutusjuhendi ohutuseeskirjade eiramine võib põhjustada tervisekahjustusi.

KOKKUPANEK

⚠ETTEVAATUST: Enne tööriistal mingite tööde tegemist kandke alati hoolt selle eest, et see oleks välja lülitatud ja vooluvörgust lahti ühendatud.

Käepideme kokkupanek

1. Eemaldage seadme põhiosalt ülemine käepide.

1. Laiendage käepidet veidi väljastpoolt ja seejärel töstke käepide üles.

▶ Joon.3: 1. Käepide

1. Reguleerige käepideme körgust, joondades noole vastava märgisega.

▶ Joon.4: 1. Tiibmutter 2. Märgis 3. Nool

1. Keerake tiibmutrid kinni.

▶ Joon.5: 1. Tiibmutter

1. Kinnitage ülemine käepide – selleks sisestage

hoovad käepidemest väljastpoolt ja seejärel pingutage käepideme kinnitamiseks mutrivõtmega mutrid.

1. Kinnitage juhtmed klambriga joonisel näidatud viisil.

Plastist murukoguri eemaldamiseks järgige paigaldamise protseduuri vastupidises järjekorras.

Pikendusjuhtme ühendamine

⚠ HOIATUS: Pikendusjuhtme ühendamisel seadme toitepistikuga veenduge, et lülitushoob oleks vabastatud ja pikendusjuhe oleks vooluvõrgust eemaldatud.

⚠️ HOIATUS: Ärge ühendage pikendusjuhet vooluvörku ega eemaldage seda vooluvörgust märgade kätega.

TÄHELEPANU: Pikendusjuhtme ühendamisel seadme toitepistikuga veenduge, et see oleks korralikult pistikupesasse sisestatud.

Pikendusjuhtme ühendamisel kinnitage see joonisel näidatud viisil käepideme konksu külge, et vältida taht-matut pistikupesast eemaldamist.

▶ Joon.11: 1. Konks 2. Pikendusjuhe

FUNKTSIONAALNE KIRJELDUS

Niitmiskõrguse reguleerimine

⚠ HOIATUS: Enne niidukörguse reguleerimist eemaldage pikendusjuhe vooluvörgust ja veenduge, et terad oleks täielikult seiskunud.

⚠ HOIATUS: Ärge pange niitmiskõrguse regu- leerimise ajal käsi või jalgu kunagi niiduki alla.

Niitmiskõrgust saate reguleerida vahemikus 20 mm kuni 55 mm (mudelid ELM3320/ELM3720) või 20 mm kuni 75 mm (mudel ELM4120). Niitmiskõrgust saab reguleerida 3 (mudelid ELM3320/ELM3720) või 7 tasemele (mudel ELM4120).

Mudelid ELM3320/ELM3720

▶ Joon.12: 1. Reguleerimishoob

ELM4120

▶ Joon.13: 1. Reguleerimishoob
Hoidke ühe käega käepidemest ja seejärel liigutage teise käega reguleerimishooba.
▶ Joon.14: 1. Reguleerimishoob

MÄRKUS: Reguleerige muru niitmiskörgust vähem nähtavas kohas, et leida sobiv körgus.

Lüliti funktsioneerimine

⚠HOIATUS: Enne seadme vooluvörku ühendamist kontrollige alati, kas hooblüliti funktsioneerib nöuetekohaselt ja liigub lahtilaskmisel tagasi asendisse „OFF”.
AHOIATUS: Teie ohutuse tagamiseks on seade varustatud lahtilukustusnupuga, mis hoiab ära selle ettekavatsemata käivitamise. Ärge kunagi kasutage seadet, kui see käivitub hooblülitile vajutamisel ilma lahtilukustusnuppu vajutamata. Pöörduge remontimiseks kohalikku Makita hoolduskeskusse.
⚠️ HOIATUS: Ärge kunagi blokeerige lukustusfunktsiooni ega teipige kinni lahtilukustusnuppu.
TÄHELEPANU: Ärge vajutage hooblülitit jõuga ilma lahtilukustusnuppu vajutamata. Lüliti võib puruneda.

Seadme käivitamiseks vajutage lahtilukustusnupp alla ja vajutage hooblülitit. Seadme seiskamiseks vabastage hooblülitit.

▶ Joon.15: 1. Hooblüliti 2. Lahtilukustusnupp

Murukoguri tasemeindikaator

Kui murukogur ei ole täis, siis on tasemeindikaator niitmise ajal avatud. Kui murukogur on täis, siis on tasemeindikaator niitmise ajal suletud. Kui murukogur on täis, tühjendage see enne niitmist.

▶ Joon.16: 1. Tasemeindikaator
▶ Joon.17: 1. Tasemeindikaator

Käepideme körguse reguleerimine

Käepideme körgust saab reguleerida kolmele tasemele. Käepidemest kinni hoides keerake tiibmutrid lahti, seejärel reguleerige käepideme körgust, joondades noole ühe märgisega, ja keerake tiibmutrid taas kinni.

▶ Joon.18: 1. Tiibmutter 2. Märgis 3. Nool

Mootorikaitse süsteem (ülevoolurelee)

⚠️HOIATUS: Kui masin peatub töötamise ajal järsku, vabastage hooblüliti ja eemaldage pikendusjuhe vooluvörgust. Muidu vöib masin järsku taas tööle hakata ja pöhjustada kehavigastuse.

⚠ETTEVAATUST: Enne lõiketera kasutamist takistava objekti eemaldamist pange kindlasti kindad kätte ja eemaldage pikendusjuhe pistikupesast.

Kui lõigatud muru või mustus satub seadme põhi-korpuse sisse, seiskub masin mootori kaitsmiseks automaatselt (ülevoolurelee). Sellisel juhul eemaldage pikendusjuhe pistikupesast, eemaldage takistav materjal ja laske seadmel mõni minut enne uuesti sisselülitamist jahtuda.

MÄRKUS: Ülevoolurelee võib aktiveeruda, kui märg või pikk rohi satub seadme põhikorpuse sisse.

TÖÖRIISTA KASUTAMINE

Niitmine

⚠ HOIATUS: Puhastage niidetav ala enne niit-mist okstest ja kividest. Lisaks puhastage niide-tav ala enne niitmist ka umbrohust.

▶ Joon.19

⚠ HOIATUS: Kandke niiduki kasutamisel alati kaitseprille (või nt külgmiste kaitsmetega kaitseprille).

⚠ETTEVAATUST: Kui niiduk kiilub niidetud muru või võörkeha töttu kinni, siis lülitage toide kindlasti välja ja eemaldage pikendusjuhe pistikupesast. Enne muru või võörkehade eemaldamist pange kindlasti kindad kätte.

ETTEVAATUST: Paigaldage masina kasutamise ajaks kindlasti murukogur.

TÄHELEPANU: Kasutage seda seadet ainult muru niitmiseks. Ärge kasutage seda seadet umbrohu niitmiseks.

Hoidke niitmisel kindlalt kahe käega käepidemest kinni. ▶ Joon.20

Soovitatav niitmiskiirus on umbes üks meeter nelja sekundi jooksul.

Joon.21

Alustage niitmist pistikupesa lähedalt, nii ei muutu pikendusjuhe takistuseks.

▶ Joon.22: 1. Pistikupesa 2. Pikendusjuhe

Ärge laske pikendusjuhtmel masina alla sattuda ega sinna kinni jääda.

▶ Joon.23

Joon.24

Põhikorpuse mölemal küljel asuvaid jooni saab kasutada niitmislaiuse abijoontena. Niitke ribade kaupa, kasutades jooni abijoontena. Niitke kuni ühe kolmandiku ulatuses eelmise riba peal (kattuv ala) – nii niidate muru ühtlaselt.

▶ Joon.25: 1. Niitmislaius 2. Kattuv ala 3. Rida

Muutke iga kord niitmise suunda, et ei tekiks ühesuuna-list muru mustrit.

▶ Joon.26

Kontrollige regulaarselt murukoguris oleva niidetud muru kogust. Tühjendage murukogur enne selle täitumist. Enne iga korralist kontrolli veenduge, et masin oleks peatatud.

MÄRKUS: Täis murukogur takistab niiduki lõiketeradel sujuvalt pöörelda ja lisab mootorile lisakoormuse, mis võib põhjustada mootoririkkeid.

Kõrge muru niitmine

Ärge püüdke lõigata kõrget muru korraga. Selle asemel niitke muru mitmes etapis. Jätke niitmiste vahele üks või kaks päeva, et muru muutuks ühtlaselt lühikeseks.

▶ Joon.27

MÄRKUS: Körge rohu korraga lühikeseks niitmine võib põhjustada muru kuivamise. Samuti võib niidetud muru ummistada seest niiduki korpuse.

Serva niitmine

Kui niidate servas, liigutage masinat kindlasti mööda serva.

▶ Joon.28

HOOLDUS

A HOIATUS: Enne hoolduse tegemist eemaldage pikendusjuhe vooluvõrgust ja veenduge, et lõiketerad oleks täielikult seiskunud.

AETTEVAATUST: Hoolduse tegemise ajal kandke alati kindaid.

Toote OHUTUSE ja TÖÖKINDLUSE tagamiseks tuleb vajalikud remonttööd ning muud hooldus- ja reguleeri-mistööd lasta teha Makita volitatud teeninduskeskustes või tehase teeninduskeskustes. Alati tuleb kasutada Makita varuosi.

Hooldus pärast niitmist

Pärast niitmist pühkige masin kas kuiva või seebivette kastetud niiske lapiga puhtaks. Samuti võite kasutada pehmet harja, et eemaldada lõiketeradelt niitmisjäägid ja mustus.

TÄHELEPANU: Ärge kunagi kasutage bensiini, vedeldit, alkoholi ega midagi muud sarnast. Selle tulemuseks võib olla luitumine, deformatsioon või pragunemine.

Hoiundamine

1. Eemaldage pikendusjuhe.

▶ Joon.29: 1. Pikendusjuhe

1. Avage tagakaas ja eemaldage murukogur.

▶ Joon.30: 1. Tagakaas 2. Murukogur

1. Keerake käepidemest kinni hoides tiibmutrid lahti, seejärel laiendage natukene väljast käepidet ja pange seejärel käepide kokku.

▶ Joon.31: 1. Tiibmutter 2. Käepide 3. Märgis 4. Nool

AETTEVAATUST: Olge käepideme sulgemisel ettevaatlik, et te ei jätaks sörmi ega kätt seadme vahele.

MÄRKUS: Veenduge, et nool osutaks köige eesmist asendit tähistavale märgile.

1. Keerake tiibmutrid kinni.

▶ Joon.32: 1. Tiibmutter

1. Avage hoovad ja asetage juhe üle hoova.

▶ Joon.33: 1. Hoob 2. Juhe

1. Viige hoovad poolde asendisse, nagu on näidatud joonisel.

▶ Joon.34: 1. Hoob

1. Pange käepide kokku.

▶ Joon.35: 1. Käepide

1. Pange masin joonisel näidatud asendisse.

▶ Joon.36

⚠ETTEVAATUST: Hoidke masinat kindlasti siseruumides ja paigutage see ühetasasele pinnale. Muidu võib masin maha kukkuda ja kehavigastusi tekitada.

Hoiulepaneku ajaks võite masina kokku panna ka järgmiselt.

1. Eemaldage pikendusjuhe.

▶ Joon.37: 1. Pikendusjuhe

1. Avage tagakaas ja eemaldage murukogur.

▶ Joon.38: 1. Tagakaas 2. Murukogur

1. Määrake niitmiskõrgus reguleerimishoovaga.

Mudelid ELM3320/ELM3720:

Seadke niitmiskõrgus „1“ tasemele.

▶ Joon.39: 1. Reguleerimishoob

Mudel ELM4120:

Seadke niitmiskõrgus „2“ tasemele.

▶ Joon.40: 1. Reguleerimishoob

1. Keerake käepidemest kinni hoides tiibmutrid lahti, seejärel laiendage natukene väljast käepidet ja pange seejärel käepide kokku.

▶ Joon.41: 1. Tiibmutter 2. Käepide 3. Märgis 4. Nool

⚠ETTEVAATUST: Olge käepideme sulgemisel ettevaatlik, et te ei jätaks sõrmi ega kätt seadme vahele.

MÄRKUS: Veenduge, et nool osutaks köige eesmist asendit tähistavale märgile.

1. Keerake tiibmutrid kinni.

▶ Joon.42: 1. Tiibmutter

1. Pange masin joonisel näidatud asendisse.

▶ Joon.43

⚠ETTEVAATUST: Hoidke masinat kindlasti siseruumides ja paigutage see ühetasasele pinnale. Muidu võib masin maha kukkuda ja kehavigastusi tekitada.

Hoiundamise ajaks võite ka masina käepidemed kokku panna.

⚠ETTEVAATUST: Enne hoobade avamist hoidke ülemisest käepidemest kindlalt kinni. Muidu võib käepide maha kukkuda ja kehavigastuse põhjustada.

1. Avage hoovad, hoides kinni ülemisest käepidemest.
   ▶ Joon.44: 1. Hoob
2. Pange ülemine käepide kokku.
   ▶ Joon.45: 1. Ülemine käepide

Niiduki tera vahetamine

⚠ETTEVAATUST: Niiduki tera asendamisel kasutage kindlasti tavalist kuuskantvõtit. Möne teise mutrivõti kasutamine võib põhjustada liigset pingutamist või lõdvenemist, mis võib omakorda põhjustada vigastusi.

1. Tõmmake pikendusjuhe vooluvõrgust välja ja pange masin püstisesse asendisse. (Vaadake hoiundamise juhiseid.)
2. Sisestage tihvt auku, hoidke ühe käega käepidemest ja keerake polt mutrivõtmega vastupäeva keerates lahti.

▶ Joon.46: 1. Lõiketera 2. Mutrivõti 3. Tihvt

1. Eemaldage niiduki tera.

ELM3320

Eemaldage järjekorras polt, seib, niiduki tera ja klamber.

▶ Joon.47: 1. Klamber 2. Niiduki tera 3. Seib 4. Polt

Mudelid ELM3720/ELM4120

Eemaldage järjekorras polt, seib, niiduki tera, klamber ja vahepuks.

Joon.48: 1. Vahepuks 2. Klamber 3. Niiduki tera 4. Seib 5. Polt

1. Kinnitage uus niiduki tera, sisestage tihvt auku, hoidke ühe käega käepidemest ja pingutage polt, keerates seda mutrivõtmega päripäeva.

▶ Joon.49: 1. Niiduki tera 2. Mutrivõti 3. Tihvt

Pikendusjuhe

Kasutage üksnes välitingimustes kasutamiseks möel-dud pikendusjuhtmeid, millel on polüvinüülkloriidist või kummist juhe ja mille ristlöikepindala ei ole väiksem kui 1,5 mm ^2 .

Enne kasutamist ja kasutamise ajal kontrollige, ega toite- ja pikendusjuhtmel pole kahjustusi. Ärge kasutage seadet, kui juhe on kahjustatud või kulunud. Hoidke pikendusjuhet lõikeosadest eemale. Kui juhe saab kasutamise ajal kahjustada, eemaldage see kohe vooluvõrgust. Ärge puudutage juhet enne vooluvõrgust eemaldamist.

VALIKULISED TARVIKUD

ETTEVAATUST: Neid tarvikuid ja lisaseadiseid on soovitav kasutada koos Makita tööriis-taga, mille kasutamist selles kasutusjuhendis kirjeldatakse. Muude tarvikute ja lisaseadiste kasutamisega kaasneb vigastada saamise oht. Kasutage tarvikuid ja lisaseadiseid ainult otstarbekohaselt.

Saate vajaduse korral kohalikust Makita teeninduskeskusest lisateavet nende tarvikute kohta.

- Niiduki tera

MÄRKUS: Möned nimekirjas loetletud tarvikud võivad kuuluda standardvarustusse ning need on lisatud tööriista pakendisse. Need võivad riigiti erineda.

DANE TECHNICZNE
