BRUKSANVISNING WMT503 WHIRLPOOL

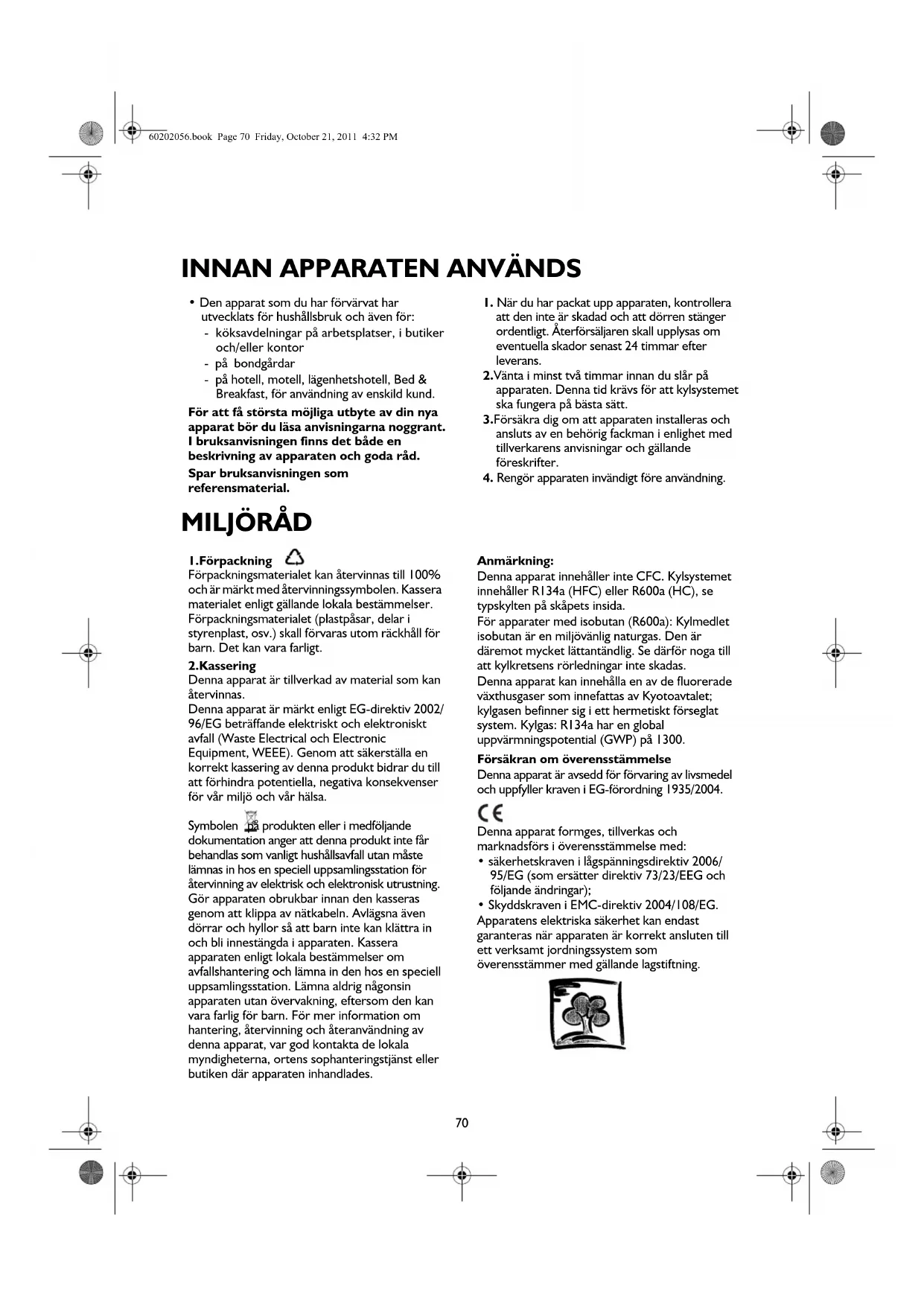

INNAN APPARATEN ANVÄNDS MILJÖRÅD

• Den apparat som du har förvärvat har

utvecklats för hushållsbruk och även för:

- köksavdelningar på arbetsplatser, i butiker

- på hotell, motell, lägenhetshotell, Bed &

Breakfast, för användning av enskild kund.

För att få största möjliga utbyte av din nya

apparat bör du läsa anvisningarna noggrant.

I bruksanvisningen finns det både en

beskrivning av apparaten och goda råd.

Spar bruksanvisningen som

1. När du har packat upp apparaten, kontrollera

att den inte är skadad och att dörren stänger

ordentligt. Återförsäljaren skall upplysas om

eventuella skador senast 24 timmar efter

2.Vänta i minst två timmar innan du slår på

apparaten. Denna tid krävs för att kylsystemet

ska fungera på bästa sätt.

3.Försäkra dig om att apparaten installeras och

ansluts av en behörig fackman i enlighet med

tillverkarens anvisningar och gällande

4. Rengör apparaten invändigt före användning.

Förpackningsmaterialet kan återvinnas till 100%

och är märkt med återvinningssymbolen. Kassera

materialet enligt gällande lokala bestämmelser.

Förpackningsmaterialet (plastpåsar, delar i

styrenplast, osv.) skall förvaras utom räckhåll för

barn. Det kan vara farligt.

Denna apparat är tillverkad av material som kan

Denna apparat är märkt enligt EG-direktiv 2002/

96/EG beträffande elektriskt och elektroniskt

avfall (Waste Electrical och Electronic

Equipment, WEEE). Genom att säkerställa en

korrekt kassering av denna produkt bidrar du till

att förhindra potentiella, negativa konsekvenser

för vår miljö och vår hälsa.

Symbolen på produkten eller i medföljande

dokumentation anger att denna produkt inte får

behandlas som vanligt hushållsavfall utan måste

lämnas in hos en speciell uppsamlingsstation för

återvinning av elektrisk och elektronisk utrustning.

Gör apparaten obrukbar innan den kasseras

genom att klippa av nätkabeln. Avlägsna även

dörrar och hyllor så att barn inte kan klättra in

och bli innestängda i apparaten. Kassera

apparaten enligt lokala bestämmelser om

avfallshantering och lämna in den hos en speciell

uppsamlingsstation. Lämna aldrig någonsin

apparaten utan övervakning, eftersom den kan

vara farlig för barn. För mer information om

hantering, återvinning och återanvändning av

denna apparat, var god kontakta de lokala

myndigheterna, ortens sophanteringstjänst eller

butiken där apparaten inhandlades.

Denna apparat innehåller inte CFC. Kylsystemet

innehåller R134a (HFC) eller R600a (HC), se

typskylten på skåpets insida.

För apparater med isobutan (R600a): Kylmedlet

isobutan är en miljövänlig naturgas. Den är

däremot mycket lättantändlig. Se därför noga till

att kylkretsens rörledningar inte skadas.

Denna apparat kan innehålla en av de fluorerade

växthusgaser som innefattas av Kyotoavtalet;

kylgasen befinner sig i ett hermetiskt förseglat

system. Kylgas: R134a har en global

uppvärmningspotential (GWP) på 1300.

Försäkran om överensstämmelse

Denna apparat är avsedd för förvaring av livsmedel

och uppfyller kraven i EG-förordning 1935/2004.

Denna apparat formges, tillverkas och

marknadsförs i överensstämmelse med:

• säkerhetskraven i lågspänningsdirektiv 2006/

95/EG (som ersätter direktiv 73/23/EEG och

följande ändringar);

• Skyddskraven i EMC-direktiv 2004/108/EG.

Apparatens elektriska säkerhet kan endast

garanteras när apparaten är korrekt ansluten till

ett verksamt jordningssystem som

överensstämmer med gällande lagstiftning.

60202056.book Page 70 Friday, October 21, 2011 4:32 PM71

FÖRSIKTIGHETSÅTGÄRDER OCH ALLMÄNNA FÖRSLAG INSTALLATION

• För att hantera och installera apparaten krävs

• Var försiktig när du flyttar apparaten så att du

inte skadar golvet (t ex parkettgolv).

• Se till att nätkabeln inte kommer i kläm och

skadas av apparaten under installationen.

• Placera inte apparaten i närheten av en

• För att säkerställa fullgod ventilation måste det

finnas tillräckligt med utrymme omkring

apparaten, både ovanför och på sidorna. Följ

installationsanvisningarna.

• Se till att apparatens ventilationsöppningar

• Se till att rörledningarna i apparatens kylkrets

• Installera apparaten på ett golv som klarar att

bära upp dess tyngd och på en plats som är

lämplig för apparatens storlek och användning.

Se också till att apparaten står i våg.

• Installera apparaten på en torr och välventilerad

plats. Apparaten är utformad för att fungera i

omgivningstemperaturer inom något av nedan

angivna temperaturområden. Vilket

temperaturområde apparaten skall fungera i

beror på vilken klimatklass apparaten tillhör och

apparatens klimatklass anges på dataskylten.

Apparaten kanske inte fungerar korrekt om den

får stå för länge vid en temperatur utanför det

specificerade området.

• Kontrollera att spänningen på typskylten

överensstämmer med spänningen i din bostad.

• Använd inte förlängningssladdar eller adaptrar.

• För vattenanslutning, använd endast den

rörledning som medföljer den nya apparaten.

Återanvänd inte rörledningen från den gamla

• Nätkabeln får endast modifieras eller bytas ut

av behörig personal eller av Service.

• Det måste vara möjligt att skilja apparaten från

elnätet, antingen genom att dra ut

stickkontakten ur eluttaget eller med hjälp av

en tvåpolig strömbrytare som skall sitta mellan

apparaten och eluttaget.

• Ställ aldrig in sprayburkar eller behållare som

innehåller bränsle eller lättantändliga gaser i

• Förvara inte och använd inte bensin eller

brandfarliga vätskor eller gaser i närheten av

denna apparat eller andra elektriska

hushållsapparater. Gaserna som utvecklas kan

förorsaka brand eller explosion.

• Använd inga mekaniska, elektriska och kemiska

metoder utöver de som rekommenderas av

tillverkaren för att påskynda avfrostningen.

• Använd inte elektrisk utrustning i apparaten

och lägg inte in elektrisk utrustning inuti

apparaten, såvida utrustningen i fråga inte är av

sådan typ som uttryckligen auktoriserats av

• Denna apparat är inte avsedd att användas av

personer (gäller även barn) med reducerad

fysisk, sensorisk eller mental förmåga eller av

personer utan erfarenhet och kännedom om

apparaten, såvida de inte instruerats om

användningen eller övervakas under

användningen av apparaten av en person som

ansvarar för deras säkerhet.

• För att undvika risken för att barn blir

innestängda, med risk att kvävas, låt inte barn

leka med apparaten eller gömma sig i den.

• Svälj inte innehållet (ej giftigt) i frysblocken (på

• Ät inte isbitar eller isglassar direkt när de har

tagits ut ur frysen eftersom den låga

temperaturen kan orsaka köldskador.

• Dra alltid ut stickkontakten ur eluttaget eller

skilj apparaten från elnätet på annat sätt innan

någon typ av rengöring och underhåll görs.

• Apparater som är utrustade med ismaskin och

vattenautomat måste anslutas till en

vattenledning med dricksvatten (med ett tryck

mellan 0,17 och 0,81 MPa (1,7 och 8,1 bar)).

Ismaskiner och/eller vattendistributörer som

inte är direkt kopplade till en vattenledning får

endast fyllas med dricksvatten.

• Använd kyldelen uteslutande för förvaring av

färska livsmedel och frysdelen uteslutande för

förvaring av frysta livsmedel, infrysning av

färska livsmedel och tillverkning av isbitar.

• Förvara inte glasbehållare som innehåller

vätska i frysdelen eftersom de kan spricka.

Tillverkaren frånsäger sig allt ansvar om

ovanstående anvisningar och

säkerhetsföreskrifter inte följs

Klimatklass T. temperatur.

SN Från 10 till 32 Från 50 till 90

N Från 16 till 32 Från 61 till 90

ST Från 16 till 38 Från 61 till 100

T Från 16 till 43 Från 61 till 110

60202056.book Page 71 Friday, October 21, 2011 4:32 PM72

ANVÄNDNING AV KYLDELEN OCH DESS FUNKTIONER Att starta apparaten

Användning av apparaten och dess funktioner.

Reglagen sitter inuti apparaten.

Sätt in stickkontakten i eluttaget.

När enheten är ansluten till elnätet tänds den invändiga

belysningen när kyldörren öppnas. Termostaten som sitter i

kyldelen används för att reglera temperaturen i kyldelen och i

lågtemperaturavdelningen (om sådan finns).

Reglering av temperaturen i apparaten:

Termostaten sörjer automatisk för regleringen av temperaturen

När ratten vrids från läge 1 till läge 7 sänks temperaturen.

I position O är apparaten avstängd.

För kortare förvaring av matvaror kan termostatvredet ställas in

på en position mellan 1 (Min.) och 3 (Med).

Rumstemperaturen, apparatens placering och hur ofta

skåpdörren öppnas inverkar på den invändiga temperaturen.

Termostaten skall därför regleras med hänsyn tagen till dessa

C Frukt och grönsaker

• I det tomma utrymmet mellan hyllorna och kylskåpets bakre

innervägg skall luften kunna cirkulera obehindrat.

• Placera inte matvaror direkt mot den bakre väggen i kyldelen.

• Placera inte varma livsmedel i kylskåpet.

• Förvara vätskor i behållare med lock.

Om grönsaker med hög vätskehalt förvaras i kyldelen kan

det leda till att det bildas kondens på frukt- och

grönsakslådans glashylla: Detta försämrar dock inte

apparatens funktion.

4. Frukt- och grönsakslåda

RENGÖRING OCH UNDERHÅLL När du åker bort (längre bortavaro)

1. Ta ut alla livsmedel ur kylskåpet.

2. Dra ut stickkontakten ur eluttaget.

3. Frosta av skåpet och rengör det invändigt.

4. För att undvika att det bildas mögel, dålig lukt eller rost ska

dörren alltid lämnas öppen när skåpet inte är i funktion.

5. Rengör apparaten.

• Rengör lågtemperaturavdelningens insida (på modeller där

den finns) under avfrostningen.

• Rengör regelbundet kyldelen med en svamp som fuktats i

ljummet vatten och ett milt rengöringsmedel. Skölj och torka

torrt med en mjuk trasa. Använd inte slipmedel.

• Rengör skåpets utsida med en mjuk trasa som fuktats i vatten.

Använd inte skurmedel, slipande svampar eller

fläckborttagningsmedel (t.ex. aceton, trikloretylen) eller

Att ta ur glödlampan:

Gör så här för att byta ut glödlampan:

• Dra ut stickkontakten ur eluttaget.

• Avlägsna lampskyddet.

• Tryck på de två vingarna på lampskyddet och avlägsna det.

• Byt ut lampan till en ny med max 15 W.

• Sätt tillbaka lampskyddet och vänta 5 minuter innan du startar

Rengör skåpet utvändigt med en mjuk trasa.

- Rengör frysens insida (på modeller där den finns) under

- Rengör regelbundet kyl- och frysskåpet invändigt med en

tvättsvamp som fuktats i ljummet vatten och neutrala

rengöringsmedel. Skölj och torka torrt med en mjuk trasa.

Använd inte slipmedel, slipande svampar, fläckborttagningsmedel

(t ex aceton, trikloretylen) eller vinäger.

60202056.book Page 73 Friday, October 21, 2011 4:32 PM74

FELSÖKNING När dessa ljud hörs

1. Kylskåpet fungerar inte.

• Har det varit strömavbrott?

• Är elsladden trasig?

• Är stickkontakten ordentligt insatt i

• Har en säkring gått?

• Står termostaten i läge 0 (Stop) eller

2. Temperaturen inuti kyl- och frysdelen är

inte tillräckligt låg.

• Är dörren ordentligt stängd?

• Bildas det onormalt mycket is i

lågtemperaturavdelningen?

• Står apparaten i närheten av en värmekälla?

• Är termostaten inställd på rätt sätt?

• Finns det något som hindrar att luften

cirkulerar genom ventilationsgallren?

3. Temperaturen inuti kyldelen är alltför låg.

• Är termostaten inställd på rätt sätt?

4. Apparaten är ovanligt bullrig.

• Har installationen utförts på korrekt sätt?

• Vidrör rören på baksidan varandra eller

5. Det finns vatten på kyldelens botten.

• Är termostaten inställd på rätt sätt?

6. Den invändiga belysningen fungerar inte.

• Har det varit strömavbrott?

• Om så inte är fallet, dra ut stickproppen ur

eluttaget, skruva loss skruven för att ta bort

skyddet och kontrollera att glödlampan inte

sitter löst. Byt eventuellt mot en ny

glödlampa (max 15 W).

Blås- och gurgelljud som kommer från

kylsystemet är helt normala.

..din apparat är levande!!!

60202056.book Page 74 Friday, October 21, 2011 4:32 PM75

KUNDSERVICE Innan du kontaktar Kundservice:

1. Försök att åtgärda felet på egen hand

2. Sätt på apparaten igen för att kontrollera om

felet har åtgärdats. Om så inte är fallet skiljer du

skåpet från elnätet igen, låter det stå och vila i

en timme och gör sedan om försöket.

3. Om du inte lyckas åtgärda felet på egen hand

kontaktar du Service.

• Vilken typ av problem det rör sig om.

• Servicenumret (denna kod finns efter ordet

SERVICE på typskylten som finns inuti

• Fullständig adress.

• Telefon- och riktnummer.

• Ställ inte apparaten i närheten av en värmekälla. Om

apparaten placeras i ett varmt rum eller i närheten av

värmekällor (värmeelement, spis) eller om den utsätts för

direkt solljus ökar energiförbrukningen, vilket bör undvikas.

• Lämna ett utrymme på minst 5 cm ovanför kylskåpet och

placera annan köksinredning på lämpligt avstånd för att

säkerställa en god luftcirkulation.

• Placera skåpet på en torr plats med god ventilation. Ställ

skåpet i våg och justera framfoten om det är nödvändigt.

• Se till att ventilationsgallret ovanför skåpet inte är blockerat

så att luften kan cirkulera fritt.

• Rengör insidan och sätt i de medföljande tillbehören.

• Fyll isbitslådan med vatten (om sådan låda finns) och sätt in

den i lågtemperaturavdelningen.

Elektrisk anslutning

• Den elektriska anslutningen skall utföras i enlighet

med gällande lokala bestämmelser.

• Data angående spänning och effektförbrukning finns på

typskylten som är placerad längst ner till vänster, i utrymmet

där frukt- och grönsakslådan ska vara.

• Enligt lag är det obligatoriskt att ansluta apparaten till

jord. Tillverkaren avsäger sig allt ansvar för skador på

personer och husdjur som förorsakats av att ovan

nämnda föreskrifter ej beaktats.

• Låt en behörig fackman byta ut eluttaget om stickkontakten

och eluttaget inte är av samma typ.

• Använd inte adaptrar, grenade uttag eller

förlängningssladdar.

Omhängning av skåpets dörr som utförs av Service täcks

OMHÄNGNING AV DÖRRAR A. Skruva loss de två skruvarna (1/2) på baksidan av topplocket

(3) med en stjärnskruvmejsel.

B. Lyft bort topplocket (3) och ta ut pluggen för gångjärnets hål

C. Ta bort de två skruvarna (4) tillsammans med det övre

D. Flytta pluggen (6) till den andra sidan.

E. Sänk ned apparaten och ta loss de två skruvarna (7) på det

nedre gångjärnet (8) och dess fot (9).

F. Ta bort foten (10) på den motsatta sidan och placera den på

platsen för den andra foten (9) vid (E).

G. Montera det nedre gångjärnet (8) och det övre gångjärnet

(5) på motsatt sida och gör sedan om punkterna A till D i

4. skruvar för övre gångjärn

7. skruvar för nedre gångjärn

9. fot på gångjärnets sida

11. täckplugg för gångjärnshål

afleveres på nærmeste opsamlingscenter for

EU-forordning nr. 1935/2004.
