INSTRUKCJA OBSŁUGI WMT503 WHIRLPOOL

POLSKI Instrukcje użytkowania Strona 101

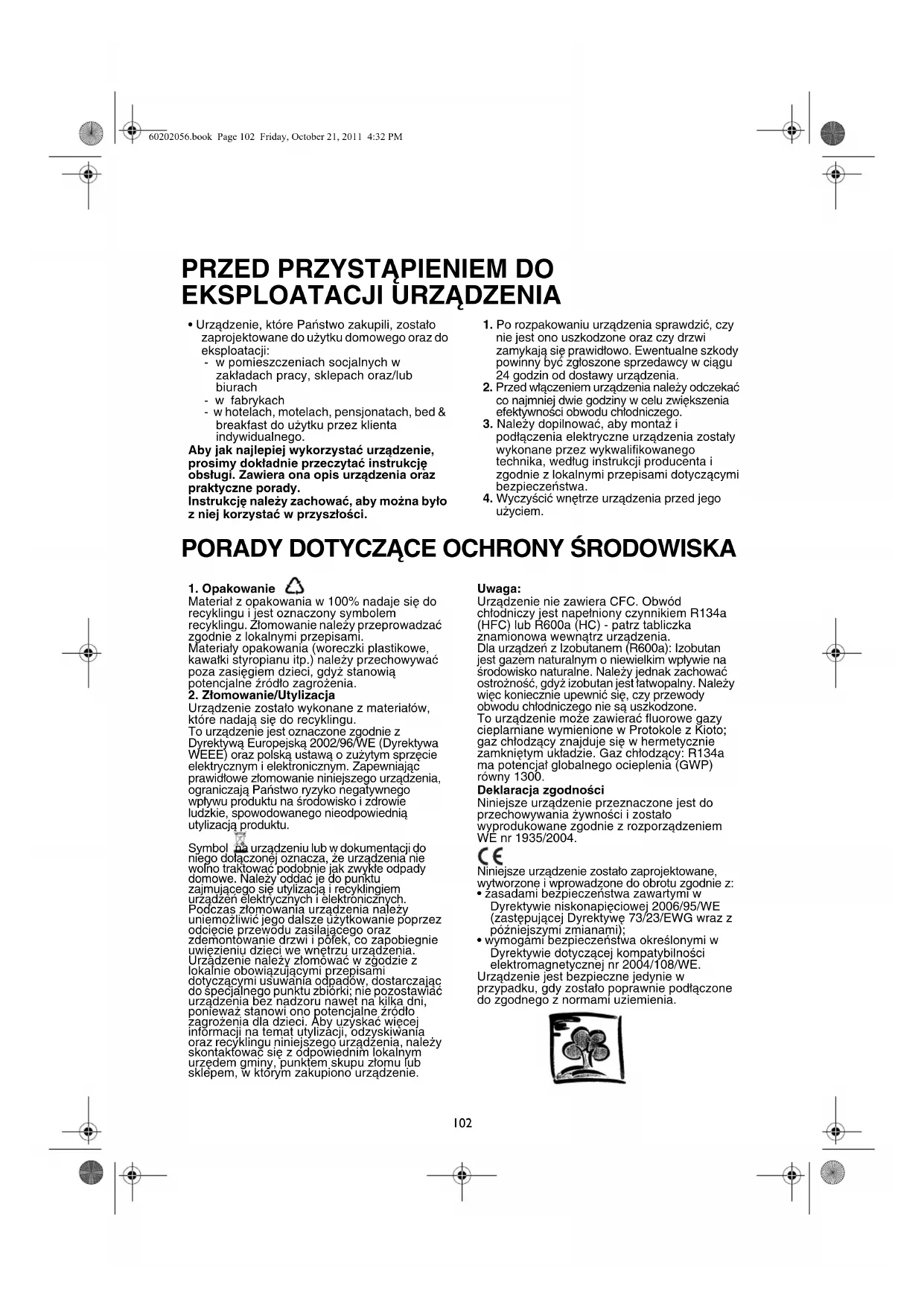

PRZED PRZYSTĄPIENIEM DO EKSPLOATACJI URZĄDZENIA PORADY DOTYCZĄCE OCHRONY ŚRODOWISKA

• Urządzenie, które Państwo zakupili, zostało

zaprojektowane do użytku domowego oraz do

- w pomieszczeniach socjalnych w

zakładach pracy, sklepach oraz/lub

breakfast do użytku przez klienta

Aby jak najlepiej wykorzystać urządzenie,

prosimy dokładnie przeczytać instrukcję

obsługi. Zawiera ona opis urządzenia oraz

Instrukcję należy zachować, aby można było

z niej korzystać w przyszłości.

1. Po rozpakowaniu urządzenia sprawdzić, czy

nie jest ono uszkodzone oraz czy drzwi

zamykają się prawidłowo. Ewentualne szkody

powinny być zgłoszone sprzedawcy w ciągu

24 godzin od dostawy urządzenia.

2. Przed włączeniem urządzenia należy odczekać

co najmniej dwie godziny w celu zwiększenia

efektywności obwodu chłodniczego.

3. Należy dopilnować, aby montaż i

podłączenia elektryczne urządzenia zostały

wykonane przez wykwalifikowanego

technika, według instrukcji producenta i

zgodnie z lokalnymi przepisami dotyczącymi

4. Wyczyścić wnętrze urządzenia przed jego

Materiał z opakowania w 100% nadaje się do

recyklingu i jest oznaczony symbolem

recyklingu. Złomowanie należy przeprowadzać

zgodnie z lokalnymi przepisami.

Materiały opakowania (woreczki plastikowe,

kawałki styropianu itp.) należy przechowywać

poza zasięgiem dzieci, gdyż stanowią

potencjalne źródło zagrożenia.

2. Złomowanie/Utylizacja

Urządzenie zostało wykonane z materiałów,

które nadają się do recyklingu.

To urządzenie jest oznaczone zgodnie z

Dyrektywą Europejską 2002/96/WE (Dyrektywa

WEEE) oraz polską ustawą o zużytym sprzęcie

elektrycznym i elektronicznym. Zapewniając

prawidłowe złomowanie niniejszego urządzenia,

ograniczają Państwo ryzyko negatywnego

wpływu produktu na środowisko i zdrowie

ludzkie, spowodowanego nieodpowiednią

utylizacją produktu.

Symbol na urządzeniu lub w dokumentacji do

niego dołączonej oznacza, że urządzenia nie

wolno traktować podobnie jak zwykłe odpady

domowe. Należy oddać je do punktu

zajmującego się utylizacją i recyklingiem

urządzeń elektrycznych i elektronicznych.

Podczas złomowania urządzenia należy

uniemożliwić jego dalsze użytkowanie poprzez

odcięcie przewodu zasilającego oraz

zdemontowanie drzwi i półek, co zapobiegnie

uwięzieniu dzieci we wnętrzu urządzenia.

Urządzenie należy złomować w zgodzie z

lokalnie obowiązującymi przepisami

dotyczącymi usuwania odpadów, dostarczając

do specjalnego punktu zbiórki; nie pozostawiać

urządzenia bez nadzoru nawet na kilka dni,

ponieważ stanowi ono potencjalne źródło

zagrożenia dla dzieci. Aby uzyskać więcej

informacji na temat utylizacji, odzyskiwania

oraz recyklingu niniejszego urządzenia, należy

skontaktować się z odpowiednim lokalnym

urzędem gminy, punktem skupu złomu lub

sklepem, w którym zakupiono urządzenie.

Urządzenie nie zawiera CFC. Obwód

chłodniczy jest napełniony czynnikiem R134a

(HFC) lub R600a (HC) - patrz tabliczka

znamionowa wewnątrz urządzenia.

Dla urządzeń z Izobutanem (R600a): Izobutan

jest gazem naturalnym o niewielkim wpływie na

środowisko naturalne. Należy jednak zachować

ostrożność, gdyż izobutan jest łatwopalny. Należy

więc koniecznie upewnić się, czy przewody

obwodu chłodniczego nie są uszkodzone.

To urządzenie może zawierać fluorowe gazy

cieplarniane wymienione w Protokole z Kioto;

gaz chłodzący znajduje się w hermetycznie

zamkniętym układzie. Gaz chłodzący: R134a

ma potencjał globalnego ocieplenia (GWP)

Deklaracja zgodności

Niniejsze urządzenie przeznaczone jest do

przechowywania żywności i zostało

wyprodukowane zgodnie z rozporządzeniem

Niniejsze urządzenie zostało zaprojektowane,

wytworzone i wprowadzone do obrotu zgodnie z:

• zasadami bezpieczeństwa zawartymi w

Dyrektywie niskonapięciowej 2006/95/WE

(zastępującej Dyrektywę 73/23/EWG wraz z

późniejszymi zmianami);

• wymogami bezpieczeństwa określonymi w

Dyrektywie dotyczącej kompatybilności

elektromagnetycznej nr 2004/108/WE.

Urządzenie jest bezpieczne jedynie w

przypadku, gdy zostało poprawnie podłączone

do zgodnego z normami uziemienia.

60202056.book Page 102 Friday, October 21, 2011 4:32 PM103

ŚRODKI OSTROŻNOŚCI I WSKAZÓWKI OGÓLNE INSTALACJA

• Przemieszczanie oraz instalacja produktu

muszą być wykonane przez dwie lub więcej

• Podczas przesuwania urządzenia należy

uważać, aby nie uszkodzić posadzki (np.

• Podczas instalacji należy uważać, by

produkt nie uszkodził kabla zasilającego.

• Nie ustawiać urządzenia zbyt blisko źródła

• W celu zagwarantowania odpowiedniej

wentylacji należy pozostawić trochę wolnej

przestrzeni z obydwu stron urządzenia oraz

nad nim lub postąpić według szczegółowej

• Należy uważać, aby nie przykrywać ani nie

zatykać otworów wentylacyjnych urządzenia.

• Należy uważać, aby nie uszkodzić obiegu

czynnika chłodniczego w urządzeniu.

• Zainstalować i wypoziomować urządzenie

na podłodze będącej w stanie utrzymać jego

ciężar, w odpowiednim do jego wymiarów i

przeznaczenia pomieszczeniu.

• Urządzenie należy ustawić w miejscu

suchym i dobrze wentylowanym. Urządzenie

zostało przewidziane do funkcjonowania w

środowisku, w którym temperatura zawiera

się w następujących zakresach, zależnych

od klasy klimatycznej podanej na tabliczce

znamionowej: sprawność urządzenia może

ulec pogorszeniu, w przypadku dłuższej

eksploatacji w temperaturze wyższej lub

niższej w stosunku do podanego przedziału.

• Sprawdzić czy napięcie zasilania podane na

tabliczce znamionowej odpowiada napięciu

• Nie używać ani prostych, ani wielokrotnych

rozgałęźników lub przedłużaczy.

• W celu podłączenia urządzenia do sieci

wodnej użyć nowego przewodu rurowego

należącego do jego wyposażenia, a nie

używać przewodu należącego do

poprzedniego produktu.

• Przeróbki lub wymiana kabla zasilającego

mogą być wykonywane wyłącznie przez

wykwalifikowany personel lub autoryzowany

• Odłączenie urządzenia od gniazdka

zasilającego musi być możliwe przez

wyciągnięcie wtyczki lub za pomocą

wyłącznika dwubiegunowego znajdującego

się przed wtyczką, w łatwo dostępnym

• Nie wkładać do urządzenia pojemników pod

ciśnieniem ani pojemników zawierających

paliwa lub substancje łatwopalne.

• Nie przechowywać i nie używać benzyny, gazu

lub łatwopalnych płynów w pobliżu urządzenia

lub w pobliżu innego sprzętu elektrycznego.

Opary wydzielające się z tych substancji

mogłyby spowodować pożar lub wybuch.

• W celu przyspieszenia odszraniania nie

wolno stosować urządzeń mechanicznych,

elektrycznych lub chemicznych innych od

zalecanych przez producenta.

• Nie stosować żadnych urządzeń

elektrycznych w komorach urządzenia,

jeżeli wyraźnie nie są one zalecane przez

• Niniejsze urządzenie nie jest przeznaczone

do użytkowania przez osoby (w tym dzieci) o

ograniczonej zdolności fizycznej, czuciowej

lub psychicznej, lub osoby o braku

doświadczenia lub znajomości sprzętu, chyba

że odbywa się to pod nadzorem lub zgodnie z

instrukcją użytkowania sprzętu udostępnionej

przez osoby odpowiadające za ich

• Aby uniknąć niebezpieczeństwa

zablokowania się wewnątrz i uduszenia, nie

należy dopuszczać, aby dzieci bawiły się

bądź chowały w środku urządzenia.

• Nie połknąć płynu (nietoksyczny) zawartego

we wkładach chłodniczych, jeśli obecne.

• Nie jeść kostek lodu lub lodów zaraz po ich

wyjęciu z zamrażalnika, ponieważ mogłyby

spowodować zimne oparzenia.

• Przed przystąpieniem do jakiejkolwiek

czynności konserwacji lub czyszczenia, należy

wyjąć wtyczkę z gniazdka lub odłączyć

zasilanie elektryczne.

• Wszystkie urządzenia wyposażone w

wytwarzacz lodu i w dystrybutor wody muszą

być podłączone do sieci wody pitnej (o

ciśnieniu sieci wodnej zawartym w przedziale:

1,7 – 8,1 bar (25 i 117 PSI). Wytwarzacze lodu

i/lub dystrybutory wody, które nie są

podłączone bezpośrednio do sieci wodnej,

muszą być napełniane wyłącznie wodą pitną.

• Używać przedziału chłodziarki tylko do

przechowywania artykułów świeżych a

przedziału zamrażarki do przechowywania

mrożonek, zamrażania świeżej żywności i do

wytwarzania kostek lodu.

• Nie przechowywać w zamrażalniku szklanych

pojemników zawierających płyny, ponieważ

Producent nie bierze na siebie żadnej

odpowiedzialności w razie

nieprzestrzegania wymienionych powyżej

środków ostrożności i zaleceń.

JAK URUCHOMIĆ KOMORĘ CHŁODZIARKI Uruchomienie urządzenia

Urządzenie posiada przyciski sterujące wewnętrzne.

Włożyć wtyczkę do sieci zasilającej.

Gdy urządzenie jest podłączone, oświetlenie wewnętrzne

zapala się przy otwarciu drzwi chłodziarki. Termostat,

umieszczony w komorze chłodzącej urządzenia, umożliwia

regulację temperatury w komorze chłodziarki i w komorze

niskiej temperatury (jeśli jest).

Regulacja temperatury produktu:

Termostat reguluje automatycznie temperaturę

wewnętrzną chłodziarki.

Obracając pokrętło z położenia 1 do 7 ustawiamy coraz

W położeniu O urządzenie nie działa.

Do przechowywania żywności przez krótki czas pokrętło

termostatu można ustawić pomiędzy 1 (Min.) a 3 (Med).

Temperatury wewnętrzne są także zależne od temperatury

otoczenia, od miejsca, w którym stoi urządzenie oraz od

częstotliwości otwierania jego drzwi. Położenia pokrętła

termostatu powinny zmieniać się zależnie od tych

Jak przechowywać produkty spożywcze w

Produkty spożywcze należy wkładać tak, jak to podano na

• Wolna przestrzeń pomiędzy półkami a wewnętrzną tylną

ścianą chłodziarki umożliwia swobodny przepływ

• Nie należy umieszczać żywności w bezpośrednim

kontakcie z tylną ścianką komory chłodziarki.

• Nie wkładać do chłodziarki gorącej żywności.

• Napoje należy przechowywać w zamkniętych pojemnikach.

Przechowywanie warzyw o wysokiej zawartości wody

powoduje powstawanie kondensatu na szklanej półce

szuflady na owoce i warzywa: nie ma to wpływu na

prawidłowe działanie chłodziarki.

2. Wyjmowane szklane półki

4. Pojemnik na owoce i warzywa

6. Dolna półeczka na drzwiach

7. Półeczka na butelki

9. Wyłącznik światła

60202056.book Page 104 Friday, October 21, 2011 4:32 PM105

CZYSZCZENIE I KONSERWACJA Długa nieobecność

1. Opróżnić całkowicie chłodziarkę.

2. Odłączyć urządzenie od sieci elektrycznej.

3. Odszronić i wyczyścić wnętrze.

4. Aby nie dopuścić do powstania pleśni, przykrych

zapachów i utlenienia, należy pozostawiać otwarte

drzwi, jeśli urządzenie nie pracuje.

5. Wyczyścić urządzenie.

• Komora niskich temperatur (zależnie od modelu)

powinna być czyszczona podczas odszraniania.

• Wnętrze komory chłodziarki należy czyścić wilgotną

gąbką, zamoczoną w ciepłej wodzie i/lub neutralnym

detergencie. Spłukać i wytrzeć miękką szmatką. Nie

używać środków ściernych.

• Części zewnętrzne czyścić miękką szmatką zamoczoną

Nie stosować past ani myjek ściernych, wywabiaczy

(np. aceton, tri) ani octu.

W razie wymiany żarówki postępować następująco:

• Odłączyć urządzenie od sieci elektrycznej.

• Wyjąć wkręt klosza.

• Wcisnąć wypustki na bokach pokrywy żarówki i zdjąć ją.

• Wymienić żarówkę na nową o mocy niewiększej niż

• Założyć pokrywę żarówki i poczekać 5 minut przed

ponownym podłączeniem urządzenia.

Części zewnętrzne czyścić miękką szmatką.

- Komora niskich temperatur (zależnie od modelu)

powinna być czyszczona podczas odszraniania.

- Wnętrze komory zamrażalnika należy myć okresowo

gąbką nasączoną roztworem wody z i neutralnych

detergentów. Spłukać i wytrzeć miękką ściereczką.

Nie stosować past ani myjek ściernych, wywabiaczy (np.

acetonu, trichloroetanu) ani octu.

60202056.book Page 105 Friday, October 21, 2011 4:32 PM106

INSTRUKCJA WYSZUKIWANIA USTEREK Gdy słyszysz takie odgłosy

1. Urządzenie nie działa.

• Czy nie ma przerwy w zasilaniu?

• Może kabel zasilający jest uszkodzony?

• Czy wtyczka jest dobrze włożona do

• Czy nie jest przepalony bezpiecznik?

• Czy termostat nie jest ustawiony w

położeniu 0 (Stop) lub

2. Temperatura wewnątrz komór nie jest

• Czy drzwi są prawidłowo zamknięte?

• Czy nie ma nadmiernej ilości szronu w

komorze niskiej temperatury?

• Czy urządzenie nie stoi blisko źródła

• Czy termostat jest ustawiony

• Czy nie ma ograniczenia w przepływie

powietrza przez otwory wentylacyjne?

3. Temperatura wewnątrz komory

chłodniczej jest zbyt niska.

• Czy termostat jest ustawiony

4. Urządzenie nadmiernie hałasuje.

• Czy urządzenie zostało prawidłowo

• Czy rurki w tylnej części stykają się lub

5. Na dnie komory chłodziarki znajduje się

• Czy termostat jest ustawiony

6. Nie działa oświetlenie wewnętrzne.

• Czy nie ma przerwy w zasilaniu?

• Jeśli jest zasilanie, wyjąć wtyczkę z

gniazdka, wyjąć wkręt, aby zdjąć klosz i

sprawdzić czy żarówka się nie wykręciła.

Sprawdzić żarówkę i wymienić, jeśli to

konieczne, na nową (maks. 15 W).

Furkot, szum z rozprężania, pochodzące z

obwodu chłodniczego są zjawiskiem

..Twoje urządzenie żyje!!!

60202056.book Page 106 Friday, October 21, 2011 4:32 PM107

SERWIS TECHNICZNY Zanim zwrócą się Państwo do Serwisu:

1. Sprawdzić, czy nie ma możliwości

samodzielnego usunięcia usterki (Patrz

“Instrukcja wyszukiwania usterek”).

2. Uruchomić ponownie urządzenie, aby

upewnić się czy usterka nie ustąpiła. Jeśli

wynik jest negatywny, wyłączyć ponownie

urządzenie i powtórzyć sprawdzian po

3. Jeśli usterka nie ustąpiła, należy

skontaktować się z Serwisem

• numer serwisowy (numer po słowie

SERVICE, na tabliczce znamionowej,

znajdującej się wewnątrz urządzenia).

• numer telefonu wraz z numerem

• Urządzenie nie powinno być instalowane w pobliżu

źródła ciepła. Instalacja w ciepłym pomieszczeniu,

wystawienie na bezpośrednie działanie promieni

słonecznych lub umieszczenie w pobliżu źródła ciepła

(kaloryfery, piecyki) spowoduje zwiększenie zużycia

energii i należy tego unikać.

• Należy tak ustawić urządzenie, aby zapewnić co

najmniej 5 cm wolnej przestrzeni ponad nim, zaś

sąsiadujące meble ustawić w dostatecznej odległości,

dla umożliwienia minimalnej cyrkulacji powietrza.

• Urządzenie należy ustawić poziomo, w miejscu

suchym i dobrze przewietrzanym, regulując w razie

potrzeby przednią nogę.

• Nie należy zasłaniać kratki wentylacyjnej znajdującej

się w górnej części urządzenia, gdyż wymagany jest

swobodny przepływ powietrza.

• Wyczyścić wnętrze i zamontować dostarczone akcesoria.

• Napełnić wodą pojemnik do robienia lodu (zależnie od

modelu) i wstawić do komory niskiej temperatury.

Podłączenie elektryczne

• Podłączenie musi być zgodne z obowiązującymi

przepisami lokalnymi.

• Dane dotyczące napięcia i pobieranej mocy są podane

na tabliczce znamionowej, znajdującej się wewnątrz

urządzenia, u dołu, po lewej stronie obok szuflady na

• Uziemienie urządzenia jest obowiązkowe, zgodnie

z przepisami prawa. Producent nie ponosi

jakiejkolwiek odpowiedzialności z tytułu

ewentualnych szkód u osób, zwierząt lub strat

materialnych wynikających z nieprzestrzegania

• Jeśli wtyczka i gniazdko nie są tego samego typu,

należy zwrócić się do wykwalifikowanego montera, aby

• Nie używać przedłużaczy ani rozdzielaczy.

Wymiana zawiasów drzwi przez technika serwisu w

taki sposób, aby otwierały się w przeciwną stronę, nie

jest wykonywana w ramach gwarancji.

60202056.book Page 107 Friday, October 21, 2011 4:32 PM108

PRZEKŁADANIE DRZWI A. Wyjąć dwa wkręty (1/2) znajdujące się w tylnej części

blatu (3) za pomocą wkrętaka krzyżowego

B. Zdjąć plastikowy blat (3) i pokrywę otworu zawiasu (11)

C. Wyjąć dwa wkręty (4) zawiasu górnego (5)

D. Przesunąć pokrywę (6) na przeciwną stronę

E. Pochylić urządzenie i wyjąć dwa wkręty (7) zawiasu

dolnego (8) wraz z nogą podstawy (9)

F. Wyjąć nogę (10) po stronie przeciwnej do zawiasu i

zamienić miejscami z nogą (9), o której w punkcie (E)

G. Zamontować zawias dolny (8) i zawias górny (5) po

przeciwnej stronie, a następnie wykonać czynności

odwrotne do tych z punktów od A do D

4. wkręty zawiasu górnego

7. wkręty zawiasu dolnego

9. noga po stronie zawiasu

11. pokrywa otworu zawiasu
