MANUAL DE UTILIZADOR WMT503 WHIRLPOOL

PORTUGUÊS Manual de utilização Página 45

MANUAL DE UTILIZAÇÃO ANTES DE USAR O APARELHO CONSELHOS PARA A PROTECÇÃO DO AMBIENTE PRECAUÇÕES E SUGESTÕES GERAIS COMO USAR O COMPARTIMENTO FRIGORÍFICO LIMPEZA E MANUTENÇÃO RESOLUÇÃO DE PROBLEMAS SERVIÇO PÓS-VENDA INSTALAÇÃO REVERSIBILIDADE DA PORTA

60202056.book Page 45 Friday, October 21, 2011 4:32 PM46

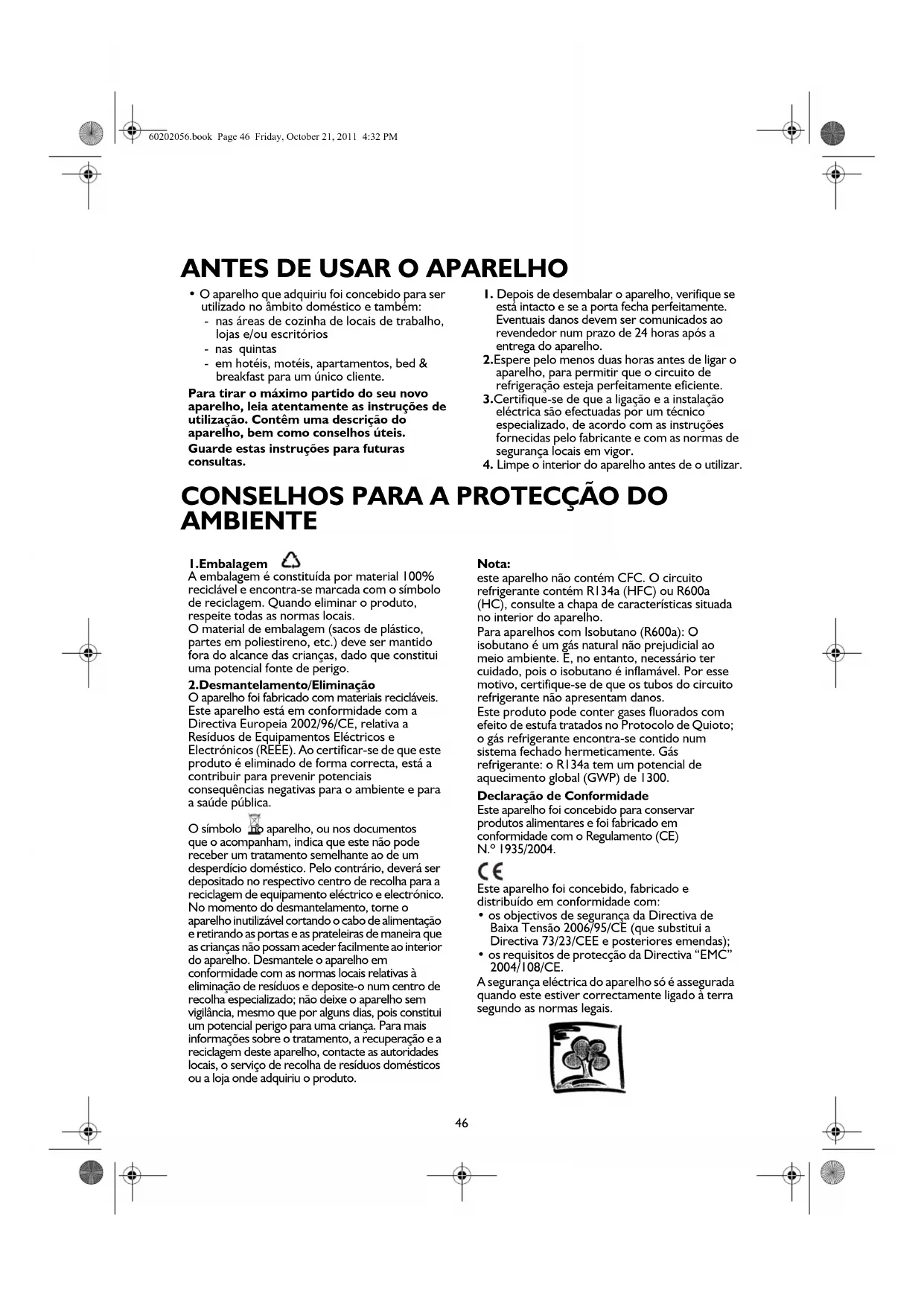

ANTES DE USAR O APARELHO CONSELHOS PARA A PROTECÇÃO DO AMBIENTE

• O aparelho que adquiriu foi concebido para ser

utilizado no âmbito doméstico e também:

- nas áreas de cozinha de locais de trabalho,

lojas e/ou escritórios

- em hotéis, motéis, apartamentos, bed &

breakfast para um único cliente.

Para tirar o máximo partido do seu novo

aparelho, leia atentamente as instruções de

utilização. Contêm uma descrição do

aparelho, bem como conselhos úteis.

Guarde estas instruções para futuras

1. Depois de desembalar o aparelho, verifique se

está intacto e se a porta fecha perfeitamente.

Eventuais danos devem ser comunicados ao

revendedor num prazo de 24 horas após a

entrega do aparelho.

2.Espere pelo menos duas horas antes de ligar o

aparelho, para permitir que o circuito de

refrigeração esteja perfeitamente eficiente.

3.Certifique-se de que a ligação e a instalação

eléctrica são efectuadas por um técnico

especializado, de acordo com as instruções

fornecidas pelo fabricante e com as normas de

segurança locais em vigor.

4. Limpe o interior do aparelho antes de o utilizar.

A embalagem é constituída por material 100%

reciclável e encontra-se marcada com o símbolo

de reciclagem. Quando eliminar o produto,

respeite todas as normas locais.

O material de embalagem (sacos de plástico,

partes em poliestireno, etc.) deve ser mantido

fora do alcance das crianças, dado que constitui

uma potencial fonte de perigo.

2.Desmantelamento/Eliminação

O aparelho foi fabricado com materiais recicláveis.

Este aparelho está em conformidade com a

Directiva Europeia 2002/96/CE, relativa a

Resíduos de Equipamentos Eléctricos e

Electrónicos (REEE). Ao certificar-se de que este

produto é eliminado de forma correcta, está a

contribuir para prevenir potenciais

consequências negativas para o ambiente e para

O símbolo no aparelho, ou nos documentos

que o acompanham, indica que este não pode

receber um tratamento semelhante ao de um

desperdício doméstico. Pelo contrário, deverá ser

depositado no respectivo centro de recolha para a

reciclagem de equipamento eléctrico e electrónico.

aparelho inutilizável cortando o cabo de alimentação

e retirando as portas e as prateleiras de maneira que

as crianças não possam aceder facilmente ao interior

do aparelho. Desmantele o aparelho em

conformidade com as normas locais relativas à

eliminação de resíduos e deposite-o num centro de

recolha especializado; não deixe o aparelho sem

vigilância, mesmo que por alguns dias, pois constitui

um potencial perigo para uma criança. Para mais

informações sobre o tratamento, a recuperação e a

reciclagem deste aparelho, contacte as autoridades

locais, o serviço de recolha de resíduos domésticos

ou a loja onde adquiriu o produto.

este aparelho não contém CFC. O circuito

refrigerante contém R134a (HFC) ou R600a

(HC), consulte a chapa de características situada

no interior do aparelho.

Para aparelhos com Isobutano (R600a): O

isobutano é um gás natural não prejudicial ao

meio ambiente. É, no entanto, necessário ter

cuidado, pois o isobutano é inflamável. Por esse

motivo, certifique-se de que os tubos do circuito

refrigerante não apresentam danos.

Este produto pode conter gases fluorados com

efeito de estufa tratados no Protocolo de Quioto;

o gás refrigerante encontra-se contido num

sistema fechado hermeticamente. Gás

refrigerante: o R134a tem um potencial de

aquecimento global (GWP) de 1300.

Declaração de Conformidade

Este aparelho foi concebido para conservar

produtos alimentares e foi fabricado em

conformidade com o Regulamento (CE)

Este aparelho foi concebido, fabricado e

distribuído em conformidade com:

• os objectivos de segurança da Directiva de

Baixa Tensão 2006/95/CE (que substitui a

Directiva 73/23/CEE e posteriores emendas);

• os requisitos de protecção da Directiva “EMC”

A segurança eléctrica do aparelho só é assegurada

quando este estiver correctamente ligado à terra

segundo as normas legais.

60202056.book Page 46 Friday, October 21, 2011 4:32 PM47

PRECAUÇÕES E SUGESTÕES GERAIS INSTALAÇÃO

• A movimentação e a instalação do aparelho

devem ser efectuadas por duas ou mais

• Preste atenção ao deslocar o aparelho para não

danificar o pavimento (por ex. parquet).

• Durante a instalação, certifique-se de que o

aparelho não danifica o cabo de alimentação.

• Certifique-se de que o aparelho não está

perto de uma fonte de calor.

• Para garantir uma ventilação adequada, deixe

um espaço de ambos os lados e por cima do

aparelho e siga as instruções de instalação.

• Mantenha as aberturas de ventilação do

aparelho livres de obstruções.

• Não danifique os tubos do circuito de

refrigeração do aparelho.

• Instale e nivele o aparelho num pavimento

capaz de sustentar o peso e num ambiente

adequado às suas dimensões e à sua utilização.

• Instale o aparelho num local seco e bem

ventilado. O aparelho está preparado para

funcionar em ambientes com uma

temperatura compreendida entre os seguintes

intervalos, de acordo com a classe climática

indicada na chapa de características. O

aparelho poderá não funcionar correctamente

se for deixado por um longo período a uma

temperatura superior ou inferior ao intervalo

• Certifique-se de que a voltagem indicada na

chapa de características corresponde à da sua

• Não utilize adaptadores, simples ou múltiplos,

• Para a ligação à rede de abastecimento de

água, utilize o tubo fornecido com o aparelho

novo; não reutilize o do aparelho anterior.

• A modificação ou substituição do cabo de

alimentação só deve ser efectuada por pessoal

qualificado ou pelo Serviço de Assistência

• A desactivação da alimentação eléctrica deve

ser possível retirando a ficha da tomada ou

através de um interruptor bipolar de rede,

colocado a montante da tomada.

• Não introduza no aparelho latas de spray ou

recipientes que contenham propulsantes ou

substâncias inflamáveis.

• Não guarde nem utilize gasolina ou outro tipo

de gás e de líquidos inflamáveis perto do

aparelho ou de outros electrodomésticos. Os

vapores que são libertados podem vir a

provocar incêndios ou explosões.

• Não utilize dispositivos mecânicos, eléctricos

ou químicos para acelerar o processo de

descongelação, distintos dos recomendados

• Não utilize nem introduza aparelhos eléctricos

no interior dos compartimentos do aparelho

se estes não forem do tipo expressamente

autorizado pelo fabricante.

• Este aparelho não deve ser usado por pessoas

(incluindo crianças) com capacidades físicas,

sensoriais ou mentais reduzidas ou sem

experiência e conhecimento do aparelho,

excepto se tiverem sido instruídas ou se forem

vigiadas durante a utilização do aparelho por uma

pessoa responsável pela segurança.

• Para evitar o perigo de asfixia e

aprisionamento, não permita que as crianças

brinquem ou se escondam dentro do aparelho.

• Não beba o líquido (não tóxico) contido nos

acumuladores de frio (em alguns modelos).

• Não coma cubos de gelo ou gelados

imediatamente após retirá-los do congelador,

dado que podem causar “queimaduras” de frio.

• Antes de qualquer operação de manutenção ou

limpeza, desligue o aparelho da corrente eléctrica.

• Todos os aparelhos fornecidos com geradores

de gelo e distribuidores de água devem ser

ligados a uma rede hídrica que distribua

exclusivamente água potável (com uma

pressão da rede hídrica compreendida entre

0,17 e 0,81 Mpascals (1,7 e 8,1 bar)). Os

geradores de gelo e/ou água não directamente

ligados à alimentação hídrica devem ser

enchidos apenas com água potável.

• Utilize o compartimento do frigorífico apenas

para a conservação de alimentos frescos e o

compartimento do congelador apenas para a

conservação de alimentos congelados, para a

congelação de alimentos frescos e a produção

• Não guarde líquidos em recipientes de vidro

no compartimento do congelador, pois

O fabricante rejeita qualquer

responsabilidade por eventuais danos em caso

de não cumprimento das recomendações e

precauções acima mencionadas.

Classe Climática T. amb. (°C) T. amb. (°F)

60202056.book Page 47 Friday, October 21, 2011 4:32 PM48

COMO USAR O COMPARTIMENTO FRIGORÍFICO Como ligar o aparelho

Como ligar o aparelho

O aparelho contém comandos internos.

Se o aparelho estiver ligado à corrente, a luz interna acende-se

ao abrir a porta. O termostato, situado no compartimento

frigorífico do aparelho, regula quer a sua temperatura, quer a do

compartimento mais frio (se disponível).

Regulação da temperatura do produto:

O termostato regula automaticamente a temperatura interna do

compartimento frigorífico.

Com a rotação do botão da posição 1 para a 7 podem-se obter

temperaturas mais frias.

Na posição O o aparelho não funciona.

Para a conservação de alimentos em pouco tempo o botão do

termostato pode ser posicionado entre 1 (Min.) e 3 (Med).

A temperatura ambiente, a frequência de abertura da porta e o

posicionamento do aparelho podem influenciar as temperaturas

internas. As posições do termostato devem variar em função

Como conservar os alimentos no compartimento

Coloque os alimentos conforme ilustrado na figura.

• A distância entre as prateleiras e a parede posterior interna do

frigorífico garante a livre circulação do ar.

• Não coloque os alimentos em contacto directo com a parede

posterior do compartimento de refrigeração.

• Não introduza alimentos ainda quentes no frigorífico.

• Conserve os líquidos em recipientes fechados.

A conservação de legumes com elevado nível de água

pode provocar a formação de condensação na prateleira

em vidro da gaveta para frutas e legumes: isto não

prejudica o correcto funcionamento do aparelho.

2. Prateleiras amovíveis em vidro

LIMPEZA E MANUTENÇÃO Ausências prolongadas

1. Esvazie completamente o frigorífico.

2. Desligue o aparelho da corrente eléctrica.

3. Como descongelar e limpar os compartimentos.

4. Para impedir a formação de bolor, cheiros e oxidação, a

porta do aparelho deve permanecer aberta quando o

aparelho não estiver a funcionar.

5. Limpe o aparelho.

• Limpe o interior do compartimento mais frio (se disponível)

durante a descongelação.

• Limpe periodicamente o compartimento frigorífico com uma

esponja humedecida em água tépida e/ou detergente neutro.

Enxagúe e seque com um pano macio. Não use abrasivos.

• Limpe o exterior com um pano macio humedecido com água.

Não utilize pastas ou esponjas abrasivas nem tira-nódoas

(ex. acetona, tricloretilena) ou vinagre.

Substituição da lâmpada:

Em caso de substituição da lâmpada, faça da seguinte forma:

• Desligue o aparelho da corrente eléctrica

• Remova o parafuso da protecção da lâmpada.

• Carregue nas linguetas presentes nos lados da cobertura da

lâmpada, e retire-a.

• Troque de lâmpada por outra nova de potência não superior a

• Volte a colocar a cobertura da lâmpada, e espere 5 minutos

antes de ligar novamente o aparelho.

Limpe o móvel com um pano macio.

- Limpe o interior do congelador (se disponível) durante a

- Limpe regularmente o compartimento do frigorífico com uma

esponja humedecida numa solução de água morna e

detergentes neutros. Enxagúe e seque com um pano macio.

Não utilize produtos ou esponjas abrasivas nem tira-nódoas (por

ex. acetona, tricloretilena) ou vinagre.

60202056.book Page 49 Friday, October 21, 2011 4:32 PM50

RESOLUÇÃO DE PROBLEMAS Quando se ouvem estes ruídos

1. Se o frigorífico não funcionar.

• Houve um corte de energia?

• O cabo de alimentação está estragado?

• A ficha está bem inserida na tomada?

• O fusível está queimado?

• O termostato está na posição 0 (Stop) ou

2. A temperatura no interior dos

compartimentos não está suficientemente

• A porta foi bem fechada?

• Há um excesso de gelo no compartimento

• O aparelho foi instalado perto de uma fonte

• O termostato está na posição correcta?

• A circulação do ar através das grelhas de

ventilação está obstruída?

3. A temperatura no interior do

compartimento frigorífico está demasiado

• O termostato está na posição correcta?

4. O aparelho emite ruídos excessivos.

• O aparelho foi instalado correctamente?

• Os tubos na parte de trás estão encostados

5. Há água no fundo do compartimento

• O termostato está na posição correcta?

6. A luz interna não funciona.

• Houve um corte de energia?

• De outro modo, retire a ficha da tomada,

remova o parafuso para remover a cobertura

e certifique-se de que a lâmpada está bem

apertada. Eventualmente substitua a lâmpada

por uma nova (máx. 15 W).

Os ruídos de borbulhar e os sopros de

expansão, no circuito de refrigeração, são

considerados normais.

..o seu produto está vivo!!!

60202056.book Page 50 Friday, October 21, 2011 4:32 PM51

SERVIÇO PÓS-VENDA Antes de contactar o Serviço de

1. Verifique se é possível resolver a avaria

pessoalmente (ver “Resolução de problemas”).

2. Volte a ligar o aparelho para se certificar de que

o problema ficou resolvido. Se o resultado for

negativo, desligue novamente o produto e

repita a operação ao fim de uma hora.

3. Se o problema persistir, contacte o Serviço de

Assistência Técnica.

encontra depois da palavra SERVICE na

chapa de características localizada no interior

• o seu endereço completo.

• O seu numero de telefone e o indicativo da

sua área de residência.

• Não instale o aparelho perto de uma fonte de calor. A

instalação num ambiente quente, a exposição directa aos

raios solares ou a colocação do aparelho próximo de uma

fonte de calor (aquecedores, fornos) aumentam o consumo

de energia eléctrica e devem ser evitadas.

• Deixe um espaço mínimo de 5 cm por cima do aparelho e

disponha os outros móveis a uma distância suficiente para

permitir uma mínima circulação de ar.

• Posicione o aparelho num local seco e bem ventilado, numa

posição perfeitamente nivelada, regulando os pés frontais

caso seja necessário.

• Não obstrua a grelha de ventilação por cima do aparelho, de

modo a assegurar a livre circulação de ar.

• Limpe o interior e monte os acessórios fornecidos.

• Encha a cuvete de água (se disponível) e coloque-a no

compartimento congelador.

• As ligações eléctricas devem estar em conformidade

com as normas locais.

• Os dados relativos à tensão e à potência absorvida

encontram-se indicados na chapa de características, situada

no interior do aparelho em baixo à esquerda no espaço da

gaveta para fruta e legumes.

• A ligação à terra do aparelho é obrigatória por lei. O

fabricante declina toda e qualquer responsabilidade

por eventuais danos causados a pessoas, animais ou

bens materiais resultantes do não cumprimento das

• Se a ficha e a tomada não forem compatíveis, mande

substituir a tomada junto de um técnico especializado.

• Não utilize adaptadores, simples ou múltiplos, nem

A alteração da abertura da porta do aparelho, quando

efectuada pelo serviço de assistência técnica, não é

considerada uma intervenção de garantia.

60202056.book Page 51 Friday, October 21, 2011 4:32 PM52

REVERSIBILIDADE DA PORTA A. Remova os dois parafusos (1/2) presentes na parte posterior

do topo (3) com uma chave philips.

B. Retire o topo em plástico (3) e a tampa do orifício da

C. Retire os dois parafusos (4) da dobradiça superior (5)

D. Coloque a tampa (6) no lado oposto.

E. Incline o produto e remova os dois parafusos (7) da

dobradiça inferior (8) e o respectivo pé (9)

F. Remova o pé (10) do lado oposto da dobradiça e inverta a

posição com o pé (9) do ponto (E)

G. Monte a dobradiça inferior (8) e a dobradiça superior (5) no

lado oposto e repita as operações do ponto A ao ponto D

9. pé lado dobradiça

11. tampa orifício dobradiça
