HASZNÁLATI ÚTMUTATÓ WMT503 WHIRLPOOL

MAGYAR Használati utasítás Oldal 125

ÁPOLÁS ÉS KARBANTARTÁS HIBAELHÁRÍTÁSI ÚTMUTATÓ

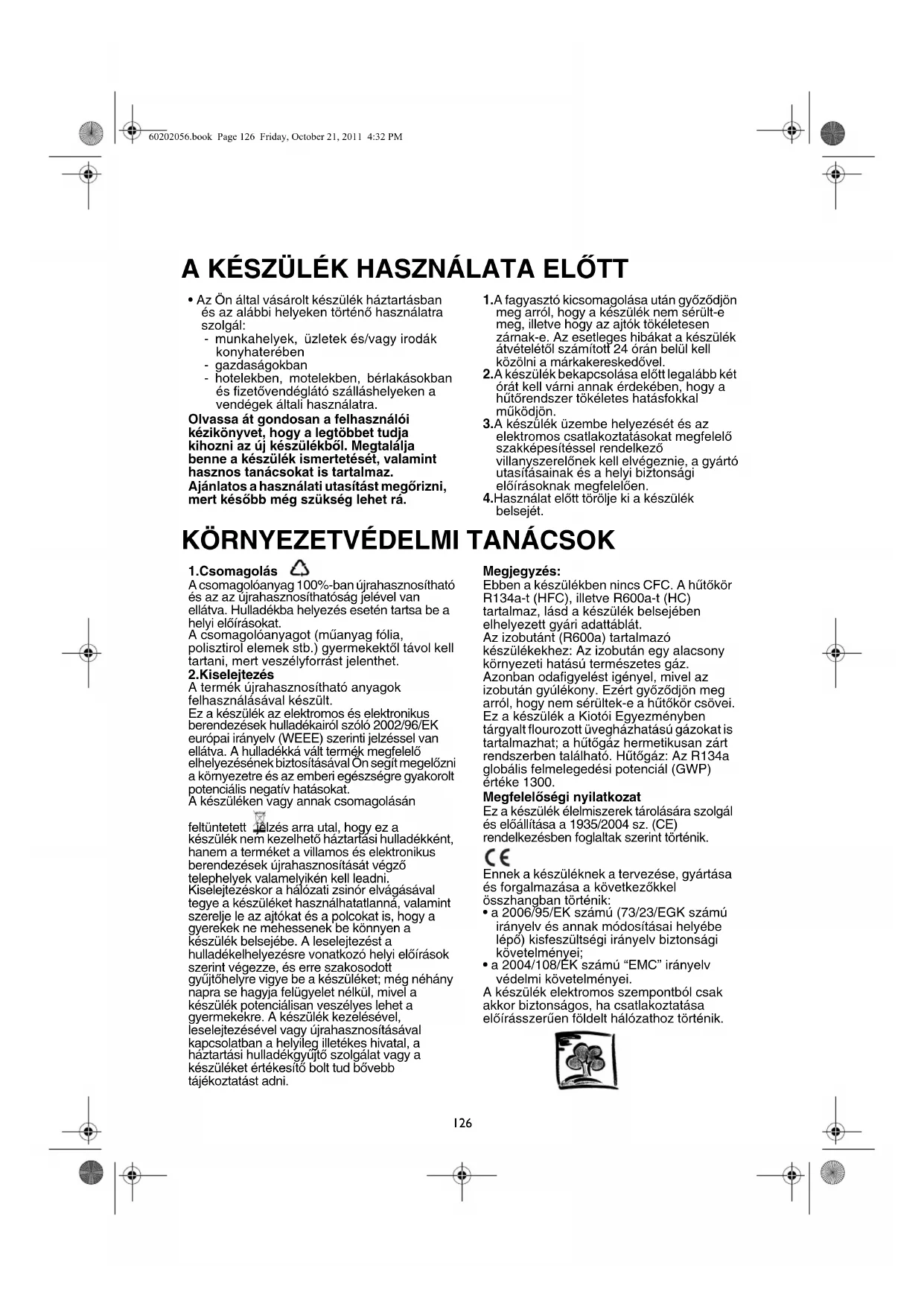

A KÉSZÜLÉK HASZNÁLATA ELŐTT KÖRNYEZETVÉDELMI TANÁCSOK

• Az Ön által vásárolt készülék háztartásban

és az alábbi helyeken történő használatra

- munkahelyek, üzletek és/vagy irodák

- hotelekben, motelekben, bérlakásokban

és fizetővendéglátó szálláshelyeken a

vendégek általi használatra.

Olvassa át gondosan a felhasználói

kézikönyvet, hogy a legtöbbet tudja

kihozni az új készülékből. Megtalálja

benne a készülék ismertetését, valamint

hasznos tanácsokat is tartalmaz.

Ajánlatos a használati utasítást megőrizni,

mert később még szükség lehet rá.

1.A fagyasztó kicsomagolása után győződjön

meg arról, hogy a készülék nem sérült-e

meg, illetve hogy az ajtók tökéletesen

zárnak-e. Az esetleges hibákat a készülék

átvételétől számított 24 órán belül kell

közölni a márkakereskedővel.

2.A készülék bekapcsolása előtt legalább két

órát kell várni annak érdekében, hogy a

hűtőrendszer tökéletes hatásfokkal

3.A készülék üzembe helyezését és az

elektromos csatlakoztatásokat megfelelő

szakképesítéssel rendelkező

villanyszerelőnek kell elvégeznie, a gyártó

utasításainak és a helyi biztonsági

előírásoknak megfelelően.

4.Használat előtt törölje ki a készülék

A csomagolóanyag 100%-ban újrahasznosítható

és az az újrahasznosíthatóság jelével van

ellátva. Hulladékba helyezés esetén tartsa be a

A csomagolóanyagot (műanyag fólia,

polisztirol elemek stb.) gyermekektől távol kell

tartani, mert veszélyforrást jelenthet.

A termék újrahasznosítható anyagok

felhasználásával készült.

Ez a készülék az elektromos és elektronikus

berendezések hulladékairól szóló 2002/96/EK

európai irányelv (WEEE) szerinti jelzéssel van

ellátva. A hulladékká vált termék megfelelő

elhelyezésének biztosításával Ön segít megelőzni

a környezetre és az emberi egészségre gyakorolt

potenciális negatív hatásokat.

A készüléken vagy annak csomagolásán

feltüntetett jelzés arra utal, hogy ez a

készülék nem kezelhető háztartási hulladékként,

hanem a terméket a villamos és elektronikus

berendezések újrahasznosítását végző

telephelyek valamelyikén kell leadni.

Kiselejtezéskor a hálózati zsinór elvágásával

tegye a készüléket használhatatlanná, valamint

szerelje le az ajtókat és a polcokat is, hogy a

gyerekek ne mehessenek be könnyen a

készülék belsejébe. A leselejtezést a

hulladékelhelyezésre vonatkozó helyi előírások

szerint végezze, és erre szakosodott

gyűjtőhelyre vigye be a készüléket; még néhány

napra se hagyja felügyelet nélkül, mivel a

készülék potenciálisan veszélyes lehet a

gyermekekre. A készülék kezelésével,

leselejtezésével vagy újrahasznosításával

kapcsolatban a helyileg illetékes hivatal, a

háztartási hulladékgyűjtő szolgálat vagy a

készüléket értékesítő bolt tud bővebb

Ebben a készülékben nincs CFC. A hűtőkör

R134a-t (HFC), illetve R600a-t (HC)

tartalmaz, lásd a készülék belsejében

elhelyezett gyári adattáblát.

Az izobutánt (R600a) tartalmazó

készülékekhez: Az izobután egy alacsony

környezeti hatású természetes gáz.

Azonban odafigyelést igényel, mivel az

izobután gyúlékony. Ezért győződjön meg

arról, hogy nem sérültek-e a hűtőkör csövei.

Ez a készülék a Kiotói Egyezményben

tárgyalt flourozott üvegházhatású gázokat is

tartalmazhat; a hűtőgáz hermetikusan zárt

rendszerben található. Hűtőgáz: Az R134a

globális felmelegedési potenciál (GWP)

Megfelelőségi nyilatkozat

Ez a készülék élelmiszerek tárolására szolgál

és előállítása a 1935/2004 sz. (CE)

rendelkezésben foglaltak szerint történik.

Ennek a készüléknek a tervezése, gyártása

és forgalmazása a következőkkel

összhangban történik:

• a 2006/95/EK számú (73/23/EGK számú

irányelv és annak módosításai helyébe

lépő) kisfeszültségi irányelv biztonsági

• a 2004/108/EK számú “EMC” irányelv

védelmi követelményei.

A készülék elektromos szempontból csak

akkor biztonságos, ha csatlakoztatása

előírásszerűen földelt hálózathoz történik.

60202056.book Page 126 Friday, October 21, 2011 4:32 PM127

• A készülék mozgatását és üzembe

helyezését két vagy több személynek kell

• Ügyeljen arra, hogy a hűtőszekrény

mozgatásakor ne sérüljön meg a

padlóburkolat (pl. parketta).

• A beüzemelés során győződjön meg arról,

hogy a készülék miatt nem sérül-e a

• Ügyeljen arra, hogy a készülék közelében

• A megfelelő szellőzés biztosítása

érdekében a készülék fölött és mindkét

oldalánál hagyjon rést, illetve tartsa be az

üzembe helyezési utasításokat.

• Tartsa szabadon a készülék

• Tilos a készülék hűtőkörének csöveit

• A készülék üzembe helyezését és

szintezését megfelelő teherbírású padlón,

illetve a készülék méreteihez és

alkalmazásához illő környezetben kell

• Száraz és megfelelő szellőzéssel

rendelkező helyiségben állítsa fel a

készüléket. A készüléket az alábbi

hőmérsékleti tartományok közül abban a

klímaosztályban kell üzemeltetni,

amelynek jelzése a készülék gyári

adattábláján fel van tüntet: Lehetséges,

hogy a készülék nem működik

megfelelően, ha hosszabb ideig a

megadott tartományon kívül eső

hőmérsékletnek van kitéve.

• Ellenőrizze, hogy az adattáblán jelzett

feszültség egyezik-e a villamos hálózat

• Ne használjon semmilyen adaptert,

elosztót vagy hosszabbítót.

• A vízcsatlakozáshoz használja az új

készülékhez adott csövet; ne használja fel

újra az előző készülék csövét.

• A hálózati zsinór módosítását vagy

cseréjét kizárólag szakember vagy a

műszaki vevőszolgálat végezheti.

• A táphálózatról történő leválasztást vagy

a villásdugónak a hálózati aljzatból való

kihúzásával, vagy az aljzat és a készülék

közé beépített kétpólusú hálózati

megszakító segítségével kell elvégezni.

• Tilos a készülékbe spray palackokat,

illetve hajtógázt vagy gyúlékony anyagot

tartalmazó edényeket behelyezni.

• A készülék és más háztartási gép közelében

tilos benzint, gázt vagy egyéb tűzveszélyes

folyadékokat tárolni és használni. A

felszabaduló gőzök ugyanis tüzet

okozhatnak vagy robbanást idézhetnek elő.

• Tilos a gyártó által ajánlottaktól eltérő

mechanikus, elektromos vagy vegyi

eszközöket alkalmazni a leolvasztási

folyamat meggyorsításához.

• Tilos a készülék belső tereiben elektromos

berendezéseket használni, ha ezek típusa

eltér a gyártó által kifejezetten

• A jelen készülék nem arra készült, hogy

csökkent fizikai, érzékszervi vagy mentális

képességű személyek (beleértve a

gyermekeket is), illetve tapasztalattal nem

rendelkező és a készüléket nem ismerő

emberek használják, kivéve ha a

biztonságukért felelős személy őket

megtanítja a készülék használatára, vagy

használat közben felügyeli őket.

• A nagyobb bajok elkerülése érdekében ne

engedje azt, hogy a készülékben

gyermekek játszanak vagy elbújjanak.

• Tilos lenyelni a jégakkukban (ha van)

található (nem mérgező) folyadékot.

• A sérülések elkerülése érdekében a

fagyasztóból kivett jégkockákat, illetve

jégdarabokat ne fogyassza azonnal.

• Mielőtt bármilyen karbantartási vagy

tisztítási műveletbe fogna, húzza ki a

villásdugót a hálózati aljzatból, vagy

kapcsolja le az áramot.

• A jégkocka-készítővel és vízadagolóval

szerelt összes készüléket olyan vízhálózatba

kell bekötni, amely kizárólag ivóvizet

szolgáltat (a vízhálózati nyomás 0,17 és 0,81

MPa (1,7 és 8,1 bar) között legyen). A

vízhálózatba közvetlenül nem bekötött

jégkocka-készítőket és/vagy vízadagolókat

kizárólag ivóvízzel szabad feltölteni.

• A hűtőteret kizárólag friss élelmiszerek

tárolására, a fagyasztóteret pedig kizárólag

gyorsfagyasztott élelmiszerek tárolására,

friss élelmiszerek lefagyasztására és

jégkockák előállítására használja.

• A fagyasztótérben semmilyen folyadékot

ne tároljon üvegedényekben, mert azok

A gyártó semmilyen felelősséget nem

vállal azon esetekben, amikor a fenti

ajánlásokat és előírásokat nem tartják be

h. hőm. (°C) h. hőm. (°F)

SN 10 és 32 között 50 és 90 között

N 16 és 32 között 61 és 90 között

ST 16 és 38 között 61 és 100 között

T 16 és 43 között 61 és 110 között

60202056.book Page 127 Friday, October 21, 2011 4:32 PM128

A HŰTŐTÉR MŰKÖDTETÉSE A készülék üzembe helyezése

A készülék beindítása

A készülék belső kezelőszervekkel rendelkezik.

Dugja be a hálózati csatlakozót.

Ha a készülék a hálózathoz van csatlakoztatva, akkor az

ajtó kinyitásakor működésbe lép a belső világítás. A

készülék hűtőterében elhelyezett termosztát segítségével

szabályozható a hűtőtér és az alacsony hőmérsékletű tér

(ha van) hőmérséklete.

A készülék hőmérsékletének beállítása:

A hőmérsékletszabályozó automatikusan állítja be a

hűtőtér belső hőmérsékletét.

A gombnak az 1-es állásból az 7-ös felé való elforgatása

egyre alacsonyabb hőmérsékletet eredményez.

Az O állásban a készülék nem működik.

Ha rövid ideig kíván élelmiszereket tárolni, akkor érdemes

a hőmérsékletszabályozó gombját az 1-es (Min.) és a

3-as (Med) állás közé forgatni.

A készülék belsejében uralkodó hőmérsékletet

befolyásolhatja a környezeti hőmérséklet, az ajtónyitások

gyakorisága valamint a készülék helye. Vegye figyelembe

ezeket a tényezőket, amikor beállítja a termosztátot.

Élelmiszertárolás a hűtőtérben

Az élelmiszereket a mellékelt ábrán látható módon

• A polcok és a hűtőszekrény belső hátsó fala közötti

távolság biztosítja a levegő szabad áramlását.

• Az élelmiszereket úgy helyezze el, hogy azok ne érjenek

hozzá a hűtőtér hátsó falához.

• A hűtőbe ne tegyen még meleg ételt.

• A folyadékokat lezárt tárolóedényben tartsa.

A nagy víztartalmú zöldségek tárolása esetén a

zöldség- és gyümölcsfiók lapján pára képződhet: de ez

nincs befolyással a készülék helyes működésére.

2. Kivehető üvegpolcok

4. Zöldség- és gyümölcsfiók

5. Szintező lábacskák

7. Palacktartó kosár

8. Süllyesztett fogantyú

9. Világítás kapcsolója

60202056.book Page 128 Friday, October 21, 2011 4:32 PM129

ÁPOLÁS ÉS KARBANTARTÁS Hosszabb távollét esetén

1. Ürítse ki teljesen a készüléket.

2. Áramtalanítsa a készüléket.

3. Olvassza le a készüléket, és tisztítsuk ki a belső

4. A penészedés, az oxidálódás valamint a kellemetlen

szagok képződésének elkerülése érdekében a

készülék ajtaját mindig nyitva kell hagyni, ha a készülék

5. A készülék tisztítása.

• Az alacsony hőmérsékletű teret (azoknál a típusoknál,

ahol van) a leolvasztás ideje alatt tisztítsa ki.

• A hűtőteret langyos vízbe és/vagy közömbös

mosószerbe mártott szivaccsal rendszeresen tisztítsa

meg. A készülék belsejét öblítse ki, és puha ronggyal

törölje szárazra. Ne használjon dörzshatású anyagokat.

• A készüléket kívülről vízbe mártott puha ronggyal

Ne használjon dörzshatású anyagokat vagy

súrolószivacsot, se folteltávolítókat (pl. aceton, triklór-

Izzócsere esetén a következő módon járjon el:

• A villásdugó kihúzásával áramtalanítsa a készüléket.

• Távolítsa el a lámpabura csavarját.

• A levételhez nyomja meg a lámpabúra két oldalán levő

• Tegyen be a régi helyett egy legfeljebb 15 wattos

teljesítményű új izzót.

• Tegye vissza a lámpaburát, majd a villásdugó ismételt

bedugása előtt várjon 5 percet.

A külső burkolatot puha ruhával tisztítsa.

- Az alacsony hőmérsékletű teret (azoknál a típusoknál,

ahol van) a leolvasztás ideje alatt tisztítsa ki.

- A hűtőteret langyos víz és közömbös kémhatású

mosószerek oldatába mártott szivaccsal rendszeres

időközönként tisztítsa ki. A készülék belsejét öblítse ki,

és puha ronggyal törölje szárazra.

Ne használjon dörzshatású anyagokat vagy

súrolószivacsot, se folteltávolítókat (pl. aceton, triklóretilén),

60202056.book Page 129 Friday, October 21, 2011 4:32 PM130

HIBAELHÁRÍTÁSI ÚTMUTATÓ

Ezen zajok előfordulása esetén

1. A készülék nem működik.

• Nem volt-e áramkimaradás?

• Nem hibásodott-e meg a hálózati kábel?

• A hálózati dugó jól benne van-e a

• A biztosíték rendben van?

• Nincs-e a hőmérséklet-szabályozó gomb

0 (Stop) vagy (leolvasztás) állásban?

2. A rekeszek belsejében uralkodó

hőmérséklet nem elég alacsony.

• Jól be van-e zárva a készülék ajtaja?

• Nem képződött-e túl sok zúzmara az

alacsony hőmérsékletű rekeszben ?

• Nincs-e a készülék hőforrás közelében?

• Jól van-e beállítva a termosztát?

• Nincs-e akadályozva a levegő áramlása?

3. A hűtőtér belsejének hőmérséklete

túlságosan alacsony.

• Jól van-e beállítva a termosztát?

4. A készülék túlságosan zajosan

• A készülék beüzemelése helyesen

• Nem érnek-e össze illetve nem

rázkódnak-e a készülék hátulján lévő

5. A hűtőtér alján víz található.

• Jól van-e beállítva a termosztát?

6. A készülék belső világítása nem

• Nem volt-e áramkimaradás?

• Húzza ki a hálózati csatlakozót, távolítsa

el a csavart, vegye le a fedelet és

ellenőrizze, hogy nincs-e kilazulva az

izzó. Szükség esetén a régi izzót cserélje

ki egy újjal (max. 15 W).

A hűtőfolyadékot keringető rendszer

bugyborékolásra emlékeztető zajai

normális jelenségnek számítanak.

..az Ön terméke él!!!

60202056.book Page 130 Friday, October 21, 2011 4:32 PM131

VEVŐSZOLGÁLAT Mielőtt a Vevőszolgálatot hívná:

1. Ellenőrizze, hogy egyedül nem tudja-e

elhárítani a hibát (lásd “Hibaelhárítási

2. Indítsa el újra a készüléket, és ellenőrizze,

hogy fennáll-e még a hiba. Ha igen, akkor

ismét húzza ki a konnektorból a hálózati

csatlakozót, és a műveletet ismételje meg

3. Ha a probléma továbbra is fennáll, hívja a

műszaki vevőszolgálatot.

• a készülék típusát.

• a szervizszámot (a készülék hátoldalára

erősített táblán olvasható SERVICE szó

• telefonszámát és a körzetszámot.

• A készüléket hőforrásoktól távol helyezze el. Növeli az

áramfogyasztást, és így kerülendő a készülék meleg

környezetben, közvetlen napsugárzásnak kitett helyen

vagy hőforrás (radiátor, tűzhely) közelébe való beállítása.

• A készülék fölött minimum 5 cm-es résnek kell

maradnia, a szomszédos bútorokat pedig úgy kell

elhelyezni, hogy közöttük és a készülék között

elegendő hely maradjon a minimális légáramláshoz.

• A készüléket száraz és jól szellőző helyre kell

vízszintes síkban beállítani, szükség esetén az elülső

lábacskával szabályozva a síkbeli eltérést.

• A szellőzőrácsot szabadon kell hagyni a készülék

fölött, így biztosítva a szabad légáramlást.

• Tisztítsa ki a készülék belsejét és helyezze be a

készülékhez adott tartozékokat.

• Töltse fel vízzel a jégkocka-tartót (ha tartozék) és

helyezze azt be az alacsony hőmérsékletű térbe.

Csatlakoztatás az elektromos hálózathoz

• Az elektromos csatlakoztatásoknak meg kell

felelniük a helyi előírásoknak.

• A feszültségre és a teljesítményfelvételre vonatkozó

adatok a készülék belsejének bal alsó sarkában, a

zöldség-gyümölcs doboz magasságában elhelyezett

adattáblán láthatók.

• A törvény értelmében kötelező a készülék

földelése. A gyártó semmilyen felelősséget nem

vállal a személyekben, állatokban vagy dolgokban

bekövetkező azon károkért amelyek oka az említett

szabályok betartásának elmulasztása.

• Ha a hálózati csatlakozó és a konnektor nem

ugyanabból a típusból való, akkor a hálózati

csatlakozót szakemberrel cseréltesse ki.

• Ne használjon semmilyen adaptert, elosztót vagy

A készülék ajtónyitásának a megfordítása nem

minősül garanciális beavatkozásnak, ha azt a

vevőszolgálat végzi.

60202056.book Page 131 Friday, October 21, 2011 4:32 PM132

AZ AJTÓ MEGFORDÍTHATÓSÁGA A. Egy kereszt csavarhúzóval távolítsa el a felső rész (3)

hátulján levő két csavart (1/2)

B. Távolítsa el a műanyag felső részt (3) és a forgópánt

furatának borítását (11)

C. Vegye ki a felső forgópánt (5) két csavarját (4)

D. Tegye át a borítást (6) az ellenkező oldalra

E. Döntse meg a terméket, és távolítsa el a felső

forgópánt (8) két csavarját (7) és az adott lábacskát (9)

F. Távolítsa el az ellenkező oldali lábacskát (10), és tegye

azt be az (E) pontban említett lábacska (9) helyére

G. Az A-D pontban szereplő műveleteket fordított

sorrendben végrehajtva szerelje fel az ellenkező

oldalra az alsó forgópántot (8) és a felső forgópántot

1./2. felső rész csavar

4. felső forgópánt csavarok

7. alsó forgópánt csavarok

9. forgópánt oldali lábacska

11. forgópánt furat borítás
