MANUAL DE USUARIO WMT503 WHIRLPOOL

ESPAÑOL Instrucciones para el uso Página 37

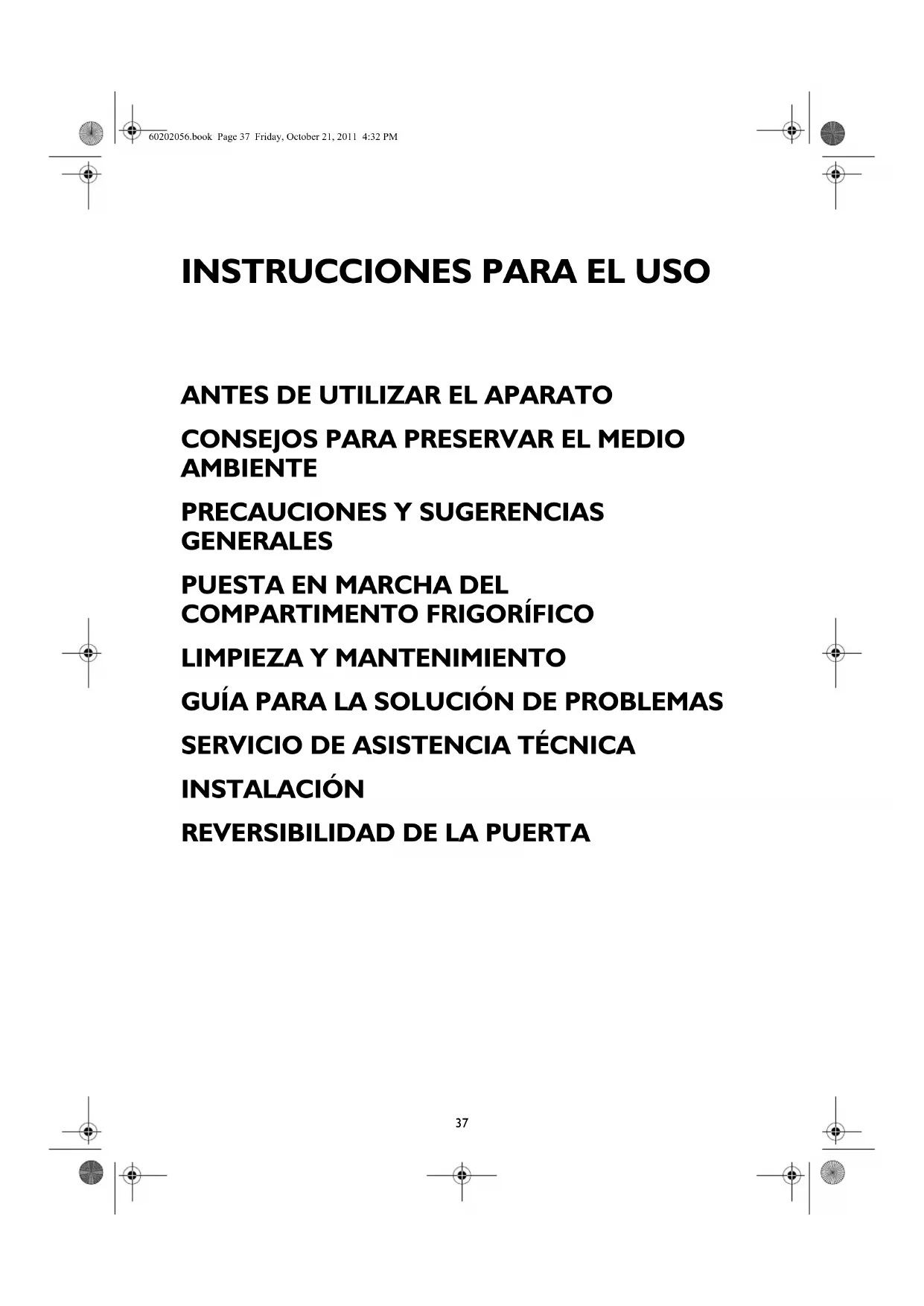

INSTRUCCIONES PARA EL USO ANTES DE UTILIZAR EL APARATO CONSEJOS PARA PRESERVAR EL MEDIO AMBIENTE PRECAUCIONES Y SUGERENCIAS GENERALES PUESTA EN MARCHA DEL COMPARTIMENTO FRIGORÍFICO LIMPIEZA Y MANTENIMIENTO GUÍA PARA LA SOLUCIÓN DE PROBLEMAS SERVICIO DE ASISTENCIA TÉCNICA INSTALACIÓN REVERSIBILIDAD DE LA PUERTA

60202056.book Page 37 Friday, October 21, 2011 4:32 PM38

ANTES DE UTILIZAR EL APARATO CONSEJOS PARA PRESERVAR EL MEDIO AMBIENTE

• El aparato que ha adquirido ha sido

desarrollado para utilizarse en el ámbito

doméstico y también:

- en áreas de cocina de lugares de trabajo,

- en habitaciones de hotel, motel, aparthotel,

Para obtener el máximo rendimiento de su

nuevo aparato, conviene leer atentamente

las instrucciones de uso. Contienen una

descripción del producto, así como diversos

Guarde este manual para futuras consultas.

1. Tras desembalar el aparato, compruebe que no

está dañado y que la puerta cierra bien. Si

observa daños, póngase en contacto con el

vendedor en un plazo de 24 horas.

2.Una vez instalado el aparato, espere como

mínimo dos horas antes de ponerlo en marcha.

Sólo de esta manera el circuito refrigerante

funcionará correctamente.

3.Asegúrese de que la instalación y la conexión

eléctrica sean efectuadas por un técnico

cualificado según las instrucciones del

fabricante y las normas locales.

4. Limpie el interior del aparato antes de usarlo.

El material de embalaje es 100% reciclable

como lo indica el símbolo correspondiente.

Elimínelo de acuerdo con la normativa local.

No deje el material de embalaje (bolsas de

plástico, trozos de poliestireno, etc.) al alcance

de los niños; puede ser peligroso.

2.Desecho/Eliminación

El aparato se ha fabricado con material reciclable.

Este aparato lleva el marcado CE en conformidad

con la Directiva 2002/96/CE Europea sobre

desechos de aparatos eléctricos y electrónicos

(RAEE). La correcta eliminación de este

producto evita consecuencias negativas para el

medio ambiente y la salud.

El símbolo en el aparato o en los documentos

que lo acompañan indica que no se puede tratar

como desecho doméstico. Es necesario depositarlo

en un punto de recogida para reciclar aparatos

eléctricos y electrónicos.

Para su eliminación, inutilice el aparato. Corte el

cable de alimentación y quite las puertas y los

estantes para evitar que los niños jueguen con el

aparato. Deseche el producto de acuerdo con la

normativa local sobre eliminación de residuos y

deposítelo en el lugar designado a tal efecto; No

lo deje abandonado ni siquiera unos pocos días;

puede ser peligroso para los niños. Para más

información acerca del tratamiento, la

eliminación y el reciclado de este aparato,

póngase en contacto con la autoridad local

competente, el servicio de recogida de desechos

domésticos o la tienda en la que lo compró.

Este aparato no contiene CFC. El circuito

refrigerante contiene R134a (HFC) o R600a

(HC). Consulte la placa de características situada

en el interior del aparato.

Aparatos con isobutano (R600a): El isobutano es

un gas natural con pocos efectos nocivos para el

medio ambiente. Sin embargo, hay que tener

cuidado porque el isobutano es inflamable. Por lo

tanto, compruebe que los tubos del circuito

refrigerante no presentan daños.

Este producto podría contener gases fluorados de

efecto invernadero tratados en el Protocolo de

Kioto; el gas refrigerante está contenido en un

sistema sellado herméticamente. Gas

refrigerante: El R134a tiene un potencial de

calentamiento atmosférico (GWP) de 1300.

Declaración de conformidad

Este aparato está destinado a la conservación de

productos alimenticios y está fabricado según el

reglamento (CE) nº 1935/2004.

Este aparato ha sido diseñado, fabricado y

comercializado con arreglo a:

• los objetivos de seguridad de la Directiva

2006/95/CE (Baja Tensión) (que sustituye la

Directiva 73/23/CEE y sucesivas enmiendas);

• los requisitos de protección de la Directiva

El aparato posee una toma de tierra que cumple

las normas de seguridad establecidas por la ley.

60202056.book Page 38 Friday, October 21, 2011 4:32 PM39

PRECAUCIONES Y SUGERENCIAS GENERALES INSTALACIÓN

• Para mover e instalar el aparato son necesarias

• Al mover el aparato tenga cuidado de no dañar el

pavimento (p. ej. el parqué).

• Durante la instalación, cerciórese de que el

aparato no se apoya en el cable de

• Compruebe que el aparato no está cerca de

una fuente de calor.

• Para garantizar una correcta ventilación, deje

un espacio a ambos lados y encima del

aparato, o bien siga las instrucciones de

• No bloquee las aberturas de ventilación del

• No dañe los tubos del circuito refrigerante del

• Instale y nivele el aparato sobre un pavimento

que soporte su peso y en una zona adecuada

para su tamaño y uso.

• Instale el aparato en un lugar seco y ventilado.

El aparato está preparado para funcionar a las

temperaturas ambiente indicadas en la tabla

siguiente, según la clase climática a la que

pertenece, que figura en la placa de

características. Puede que el aparato no

funcione correctamente si se deja durante

mucho tiempo a una temperatura superior o

inferior a los límites previstos.

• Compruebe que el voltaje que figura en la

placa de características coincida con el de la

• No utilice adaptadores múltiples ni

• Para la conexión del agua, utilice la tubería

suministrada con el nuevo aparato; no reutilice

la del aparato anterior.

• La modificación o sustitución del cable de

alimentación debe efectuarla personal

cualificado o el Servicio de Asistencia Técnica.

• La desconexión de la alimentación eléctrica

deberá poder efectuarse desconectando la

clavija o bien mediante un interruptor bipolar

de red situado antes de la toma.

• No introduzca en el aparato recipientes o

frascos de espray que contengan propelentes o

sustancias inflamables.

• No almacene o utilice gasolina u otros productos

inflamables cerca de este u otro aparato

electrodoméstico. Las emanaciones de vapor

pueden originar incendios o explosiones.

• No utilice dispositivos mecánicos, eléctricos o

químicos distintos a los indicados por el

fabricante para acelerar el proceso de

• No utilice o introduzca aparatos eléctricos en

el interior de los compartimentos del aparato,

a menos que lo autorice el fabricante.

• Este aparato no es apto para ser utilizado por

niños ni personas con discapacidad física,

sensorial o psíquica, o que carezcan de la

experiencia y los conocimientos necesarios para

utilizarlo, excepto cuando lo hagan bajo la

supervisión de una persona responsable de su

seguridad o que les haya instruido en el manejo.

• No permita que los niños jueguen o se

escondan en el aparato, ya que podrían

quedarse atrapados y morir asfixiados.

• Aunque no es tóxico, no ingiera el líquido

contenido en los acumuladores de frío, (si

• No coma cubitos de hielo ni polos

inmediatamente después de sacarlos del

congelador, pues el frío puede provocar

quemaduras en las mucosas.

• Antes de efectuar cualquier operación de

mantenimiento o limpieza, quite la clavija de la

toma de corriente o desconecte la alimentación

• Todos los aparatos provistos de productores

de hielo y distribuidores de agua deben

conectarse a una red hídrica que suministre

exclusivamente agua potable (con una presión

entre 0,17 y 0,81 Mpascales (1,7 y 8,1 bar)).

Los productores de hielo y/o agua que no estén

directamente conectados a la alimentación

hídrica deben llenarse únicamente con agua

• Utilice el compartimento frigorífico sólo para

conservar alimentos frescos y el

compartimento congelador únicamente para

conservar productos congelados, congelar

alimentos frescos y producir cubitos de hielo.

• No almacene envases de vidrio con líquidos en

el congelador; podrían explotar.

El fabricante declina cualquier responsabilidad

si no se respetan los consejos y precauciones

anteriormente indicados

Clase climática T. temp. (°C) T. temp. (°F)

60202056.book Page 39 Friday, October 21, 2011 4:32 PM40

PUESTA EN MARCHA DEL COMPARTIMENTO FRIGORÍFICO Puesta en marcha del aparato

Puesta en marcha del aparato

El aparato está provisto de mandos internos.

Cuando el aparato está conectado, la luz interna se enciende al

abrir la puerta. El termostato situado en el compartimento

frigorífico del aparato, permite regular la temperatura de dicho

compartimento y la del compartimento de baja temperatura (si

Regulación de la temperatura del aparato:

El termostato regula de forma automática la temperatura interna del

compartimento frigorífico.

Gire el selector de 1 a 7 para aumentar la temperatura.

En la posición O, el aparato permanece apagado.

Si desea conservar los alimentos durante breves periodos de

tiempo, seleccione una de las posiciones de 1 (Min.) y 3 (Med)

La temperatura ambiente, la frecuencia de apertura de la puerta

y la posición del aparato pueden afectar a la temperatura interna.

El termostato debe regularse en función de estos factores.

Cómo conservar los alimentos en el compartimento

Coloque los alimentos como se ilustra en la figura.

• La distancia entre los estantes y la pared posterior interna del

frigorífico asegura la libre circulación del aire.

• No coloque los alimentos en contacto directo con la pared

posterior del compartimento frigorífico.

• No coloque alimentos calientes en el frigorífico.

• Conserve los líquidos en contenedores cerrados.

Si se conservan verduras con alto contenido de agua,

puede producirse condensación en el estante de cristal del

cajón de la fruta y la verdura: esto no perjudica el correcto

funcionamiento del aparato.

2. Estantes de vidrio extraíbles

4. Cajón para fruta y verdura

5. Pies de nivelación

7. Cesto para botellas

8. Tirador empotrado

LIMPIEZA Y MANTENIMIENTO Si el congelador debe permanecer inactivo durante largo

1. Vacíe completamente el frigorífico.

2. Desconecte el aparato de la red eléctrica.

3. Descongele y limpie el interior.

4. Para impedir que se formen moho, malos olores y

oxidaciones, deje abierta la puerta del aparato cuando no

esté en funcionamiento.

5. Limpie el aparato.

• Limpie el interior del compartimento de baja temperatura

durante la descongelación (en los modelos que lo incluyen).

• Limpie periódicamente el interior del compartimento

frigorífico con una esponja y agua tibia y/o detergente neutro.

Aclare y seque con un paño suave. No utilice nunca sustancias

• Limpie el exterior con un paño suave humedecido con agua.

No utilice pastas o esponjas abrasivas, quitamanchas

(p. ej. acetona, trielina) o vinagre.

Sustitución de la bombilla:

Para cambiar la bombilla:

• Saque el enchufe de la toma de corriente.

• Quitar el tornillo del cubre lámpara.

• Presione las lengüetas situadas en los lados de la tapa de la

bombilla y retírela.

• Sustituya la bombilla por otra nueva de la misma potencia (no

• Vuelva a colocar la tapa de la bombilla y espere 5 minutos antes

de conectar de nuevo del aparato.

Limpie la parte exterior con un paño suave.

- Limpie el interior del compartimento de baja temperatura

durante la descongelación (en los modelos que lo incluyen).

- Limpie periódicamente los compartimentos del frigorífico y el

congelador con una esponja humedecida en una solución de

agua tibia y vinagre. Aclare y seque con un paño suave.

No utilice pastas o esponjas abrasivas, quitamanchas (por

ejemplo acetona, trielina) o vinagre.

60202056.book Page 41 Friday, October 21, 2011 4:32 PM42

GUÍA PARA LA SOLUCIÓN DE PROBLEMAS Cuando escuche estos ruidos

1. El aparato no funciona.

• ¿Se ha producido un corte de corriente?

• ¿Se ha roto el cable de alimentación?

• ¿Está bien enchufado?

• ¿Se ha fundido el fusible?

• El termostato está en posición 0 (Stop) o

2. La temperatura en el interior de los

compartimentos no es lo suficientemente

• ¿Se ha cerrado bien la puerta?

• Hay demasiada escarcha en el

compartimiento de baja temperatura

• ¿Se ha instalado el aparato cerca de una

• ¿El termostato está bien regulado?

• ¿Está obstruida la circulación del aire?

3. La temperatura del compartimento

frigorífico es demasiado baja.

• ¿El termostato está bien regulado?

4. El aparato hace demasiado ruido.

• ¿Se ha instalado el aparato correctamente?

• ¿Los tubos de la parte posterior se tocan o

5. Hay agua en el fondo del compartimento

• ¿El termostato está bien regulado?

6. La luz interna no se enciende.

• ¿Se ha producido un corte de corriente?

• Si no, desconectar la clavija de la toma de

corriente, quitar el tornillo para sacar la tapa

y comprobar que la bombilla no esté floja. Si

es necesario, sustituir la bombilla con una

El gorgoteo y los soplos de las expansiones del

..su aparato está vivo!!!

SERVICIO DE ASISTENCIA TÉCNICA Antes de llamar al Servicio de Asistencia

1. Compruebe si puede solucionar el problema

(consulte “Guía para la solución de

2. Vuelva a poner en marcha el aparato para

comprobar si la avería se ha solucionado. Si el

resultado es negativo, desconecte el aparato y

repita la operación al cabo de una hora.

3. Si el problema persiste, póngase en contacto

con el Servicio de Asistencia Técnica.

• el tipo de problema,

• el número de servicio (el número que

aparece después de la palabra SERVICE, en la

placa de características situada en el interior

• su dirección completa,

• su número y prefijo telefónico.

• Instalar el aparato lejos de fuentes de calor. El aparato no

debe instalarse en un ambiente caluroso, ni exponerse a los

rayos directos del sol o a fuentes de calor como radiadores

o quemadores que hacen que aumente el consumo de

• Dejar por lo menos 5 cm libres sobre el aparato y, si se

deben colocar otros muebles al lado, dejar una distancia que

permita la circulación del aire.

• Realizar la instalación en un lugar seco y bien aireado,

ajustando la nivelación con el pie delantero.

• Dejar despejada la rejilla de ventilación sobre el aparato para

asegurar la circulación del aire.

• Limpiar el interior y colocar los accesorios.

• Llenar de agua el recipiente para los cubitos de hielo (si se ha

suministrado) e introducirlo en el compartimiento de baja

• Las conexiones eléctricas deben ser conformes a la

• Los datos de tensión y potencia figuran en la etiqueta situada

en el interior del aparato, debajo y a la izquierda del espacio

del cajón para fruta y verdura.

• La toma de tierra del aparato es obligatoria por ley. El

fabricante declina cualquier responsabilidad por los

daños sufridos por personas o animales debidos al

incumplimiento de las normas indicadas.

• Si la clavija y la toma no son del mismo tipo, hacer sustituir

la toma a un técnico cualificado.

• No utilizar alargadores ni adaptadores individuales o

La intervención del Servicio de Asistencia Técnica para

cambiar el lado de apertura de la puerta del aparato no

está cubierta por la garantía.

60202056.book Page 43 Friday, October 21, 2011 4:32 PM44

REVERSIBILIDAD DE LA PUERTA A. Quitar los dos tornillos (1/2) de la parte posterior de la tapa

(3) con un destornillador en cruz

B. Quitar la tapa de plástico (3) y la cobertura del orificio de la

C. Quitar los dos tornillos (4) de la bisagra superior (5)

D. Desplazar la cobertura (6) al lado opuesto

E. Inclinar el producto y sacar los dos tornillos (7) de la bisagra

inferior (8) y el pie (9)

F. Quitar el pie (10) del lado opuesto a la bisagra e invertir la

posición con el pie (9) del punto (E)

G. Montar la bisagra inferior (8) y la superior (5) del lado

opuesto ejecutando la secuencia inversa a las operaciones

del punto A al punto D

1./2. tornillos de la tapa

eléctrica são efectuadas por um técnico

reciclagem de equipamento eléctrico e electrónico.

(HC), consulte a chapa de características situada

indicada na chapa de características. O

compartimento frigorífico está demasiado

• o número de Service (o número que

de energia eléctrica e devem ser evitadas.

substituir a tomada junto de um técnico especializado.

Pulire l’esterno con un panno morbido.

5. Piciorușe de nivelare
