GEBRUIKSAANWIJZING WMT503 WHIRLPOOL

NEDERLANDS Gebruiksaanwijzing Pagina 29

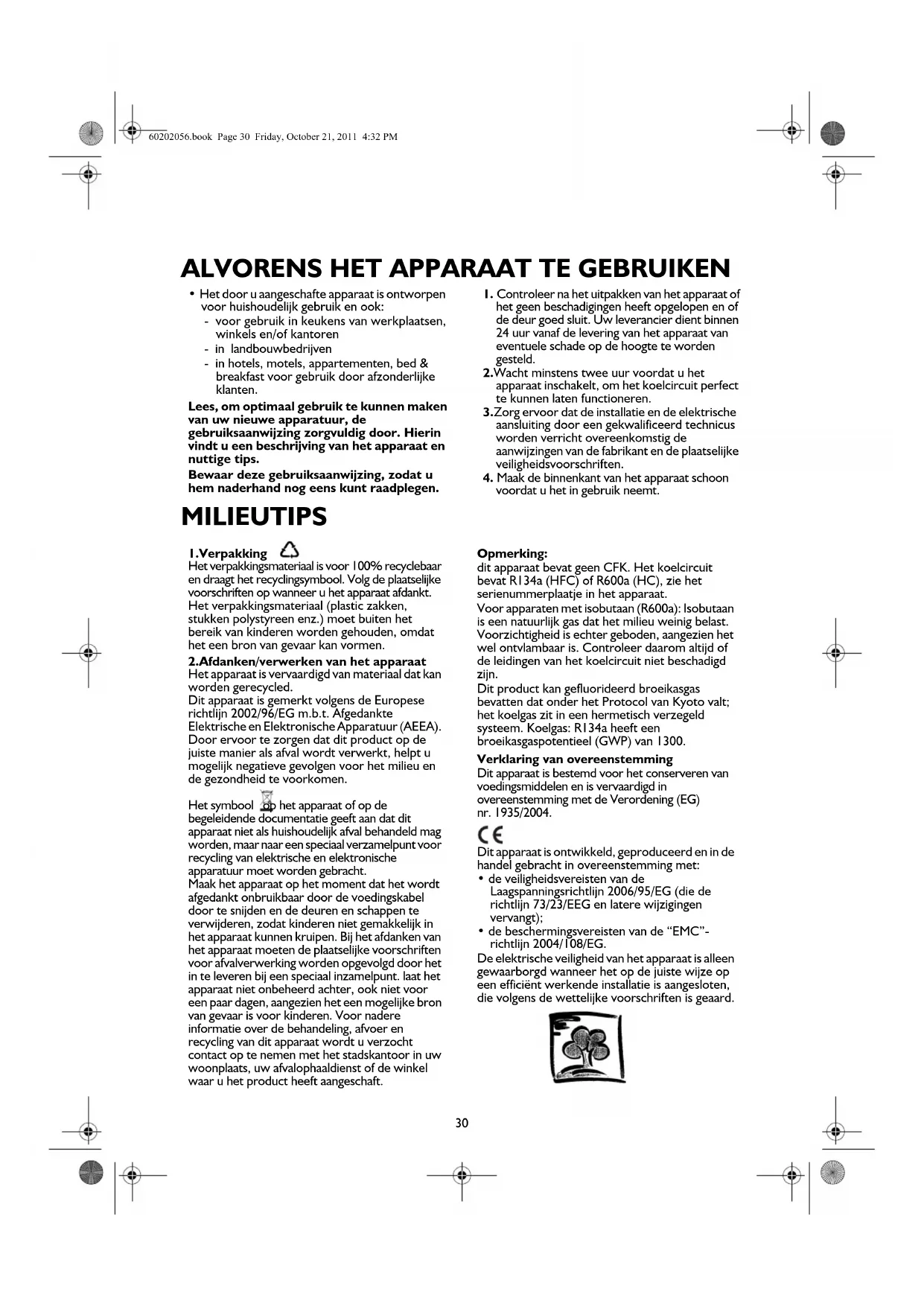

ALVORENS HET APPARAAT TE GEBRUIKEN MILIEUTIPS

• Het door u aangeschafte apparaat is ontworpen

voor huishoudelijk gebruik en ook:

- voor gebruik in keukens van werkplaatsen,

winkels en/of kantoren

- in landbouwbedrijven

- in hotels, motels, appartementen, bed &

breakfast voor gebruik door afzonderlijke

Lees, om optimaal gebruik te kunnen maken

van uw nieuwe apparatuur, de

gebruiksaanwijzing zorgvuldig door. Hierin

vindt u een beschrijving van het apparaat en

Bewaar deze gebruiksaanwijzing, zodat u

hem naderhand nog eens kunt raadplegen.

1. Controleer na het uitpakken van het apparaat of

het geen beschadigingen heeft opgelopen en of

de deur goed sluit. Uw leverancier dient binnen

24 uur vanaf de levering van het apparaat van

eventuele schade op de hoogte te worden

2.Wacht minstens twee uur voordat u het

apparaat inschakelt, om het koelcircuit perfect

te kunnen laten functioneren.

3.Zorg ervoor dat de installatie en de elektrische

aansluiting door een gekwalificeerd technicus

worden verricht overeenkomstig de

aanwijzingen van de fabrikant en de plaatselijke

veiligheidsvoorschriften.

4. Maak de binnenkant van het apparaat schoon

voordat u het in gebruik neemt.

Het verpakkingsmateriaal is voor 100% recyclebaar

en draagt het recyclingsymbool. Volg de plaatselijke

voorschriften op wanneer u het apparaat afdankt.

Het verpakkingsmateriaal (plastic zakken,

stukken polystyreen enz.) moet buiten het

bereik van kinderen worden gehouden, omdat

het een bron van gevaar kan vormen.

2.Afdanken/verwerken van het apparaat

Het apparaat is vervaardigd van materiaal dat kan

Dit apparaat is gemerkt volgens de Europese

richtlijn 2002/96/EG m.b.t. Afgedankte

Elektrische en Elektronische Apparatuur (AEEA).

Door ervoor te zorgen dat dit product op de

juiste manier als afval wordt verwerkt, helpt u

mogelijk negatieve gevolgen voor het milieu en

de gezondheid te voorkomen.

Het symbool op het apparaat of op de

begeleidende documentatie geeft aan dat dit

apparaat niet als huishoudelijk afval behandeld mag

worden, maar naar een speciaal verzamelpunt voor

recycling van elektrische en elektronische

apparatuur moet worden gebracht.

Maak het apparaat op het moment dat het wordt

afgedankt onbruikbaar door de voedingskabel

door te snijden en de deuren en schappen te

verwijderen, zodat kinderen niet gemakkelijk in

het apparaat kunnen kruipen. Bij het afdanken van

het apparaat moeten de plaatselijke voorschriften

voor afvalverwerking worden opgevolgd door het

in te leveren bij een speciaal inzamelpunt. laat het

apparaat niet onbeheerd achter, ook niet voor

een paar dagen, aangezien het een mogelijke bron

van gevaar is voor kinderen. Voor nadere

informatie over de behandeling, afvoer en

recycling van dit apparaat wordt u verzocht

contact op te nemen met het stadskantoor in uw

woonplaats, uw afvalophaaldienst of de winkel

waar u het product heeft aangeschaft.

dit apparaat bevat geen CFK. Het koelcircuit

bevat R134a (HFC) of R600a (HC), zie het

serienummerplaatje in het apparaat.

Voor apparaten met isobutaan (R600a): Isobutaan

is een natuurlijk gas dat het milieu weinig belast.

Voorzichtigheid is echter geboden, aangezien het

wel ontvlambaar is. Controleer daarom altijd of

de leidingen van het koelcircuit niet beschadigd

Dit product kan gefluorideerd broeikasgas

bevatten dat onder het Protocol van Kyoto valt;

het koelgas zit in een hermetisch verzegeld

systeem. Koelgas: R134a heeft een

broeikasgaspotentieel (GWP) van 1300.

Verklaring van overeenstemming

Dit apparaat is bestemd voor het conserveren van

voedingsmiddelen en is vervaardigd in

overeenstemming met de Verordening (EG)

Dit apparaat is ontwikkeld, geproduceerd en in de

handel gebracht in overeenstemming met:

• de veiligheidsvereisten van de

Laagspanningsrichtlijn 2006/95/EG (die de

richtlijn 73/23/EEG en latere wijzigingen

• de beschermingsvereisten van de “EMC”-

richtlijn 2004/108/EG.

De elektrische veiligheid van het apparaat is alleen

gewaarborgd wanneer het op de juiste wijze op

een efficiënt werkende installatie is aangesloten,

die volgens de wettelijke voorschriften is geaard.

60202056.book Page 30 Friday, October 21, 2011 4:32 PM31

ALGEMENE VOORZORGSMAATREGELEN EN ADVIEZEN INSTALLATIE

• Het apparaat moet door twee of meer

personen worden verplaatst en geïnstalleerd.

• Wees voorzichtig bij het verplaatsen van het

apparaat om te voorkomen dat de vloer

beschadigd raakt (bijv. parketvloeren).

• Zorg ervoor dat het apparaat tijdens de

installatie de voedingskabel niet beschadigt.

• Installeer het apparaat niet in de buurt van een

• Laat een vrije ruimte aan de zijkanten en

boven het apparaat om een goede ventilatie te

garanderen en volg de installatie-instructies.

• Houd de ventilatie-openingen van het

apparaat vrij van obstakels.

• Beschadig de leidingen van het koelcircuit van

• Installeer het apparaat waterpas op een vloer

die het gewicht kan dragen en in een ruimte

die geschikt is voor de afmetingen en het

• Plaats het apparaat in een droge en goed

geventileerde ruimte. Het apparaat is

afgesteld om te werken in ruimten waarin de

temperatuur binnen de volgende waarden ligt,

afhankelijk van de klimaatklasse die op het

typeplaatje staat aangegeven. Het is mogelijk

dat het apparaat niet goed functioneert als het

lange tijd in een ruimte staat bij een hogere of

lagere temperatuur dan het genoemde bereik.

• Controleer of de spanning op het typeplaatje

overeenkomt met de spanning in uw woning.

• Gebruik geen enkele of meervoudige adapters

• Gebruik voor de aansluiting op de

waterleiding de bij het nieuwe apparaat

geleverde slang; gebruik de slang van een vorig

• De voedingskabel mag alleen door

gekwalificeerd personeel of door de

Klantenservice worden gewijzigd of

• Het moet mogelijk zijn het apparaat van het

elektriciteitsnet af te koppelen door de

stekker uit het stopcontact te halen of via een

tweepolige netschakelaar die bovenstrooms

van het stopcontact is geplaatst.

• Plaats geen spuitbussen of houders die drijfgas

of brandbare stoffen bevatten in het apparaat.

• Bewaar of gebruik geen benzine, gas of licht

ontvlambare stoffen in de buurt van dit apparaat

of van andere elektrische apparaten. De dampen

kunnen brand of explosies veroorzaken.

• Gebruik geen mechanische, elektrische of

chemische middelen die het ontdooiproces

versnellen behalve die door de fabrikant zijn

• Gebruik of plaats geen elektrische apparaten in

de vakken van het apparaat, als hiervoor geen

uitdrukkelijke toestemming door de fabrikant

• Dit apparaat is niet bestemd om gebruikt te

worden door personen (met inbegrip van

kinderen) met beperkte lichamelijke, zintuiglijke

of verstandelijke vermogens, of zonder ervaring

of kennis van het apparaat, behalve als zij tijdens

het gebruik instructies ontvangen van of begeleid

worden door een persoon die verantwoordelijk

is voor hun veiligheid.

• Om het risico op verstikking en opsluiting te

vermijden, mag het kinderen niet worden

toegestaan in het apparaat te spelen of zich

• Slik de (niet-giftige) vloeistof uit de

vrieselementen niet in (bij enkele modellen).

• Eet geen ijsblokjes of waterijsjes die net uit de

vriezer komen, aangezien deze

vriesbrandwonden kunnen veroorzaken.

• Trek de stekker uit het stopcontact of sluit de

stroomtoevoer af voordat u met reinigings- of

onderhoudswerkzaamheden begint.

• Alle apparaten met ijsmakers en

waterdispensers moeten op een

waterleidingnet aangesloten worden dat

uitsluitend drinkwater levert (met een

waterleidingdruk van tussen de 0,17 en 0,81

MPa (1,7 en 8,1 bar)). De ijsmakers en/of

waterdispensers die niet rechtstreeks op het

waterleidingnet zijn aangesloten, mogen

uitsluitend met drinkwater worden gevuld.

• Gebruik het koelvak uitsluitend voor het

bewaren van verse levensmiddelen en het

vriesvak uitsluitend voor het bewaren van

diepvriesproducten, het invriezen van verse

levensmiddelen en het maken van ijsblokjes.

• Bewaar geen dranken in glas in het vriesvak

want deze kunnen barsten.

De fabrikant wijst elke aansprakelijkheid af

indien de bovenstaande adviezen en

voorzorgsmaatregelen niet worden opgevolgd

Klimaatklasse T. temp. (°C) T. temp. (°F)

SN Van 10 tot 32 Van 50 tot 90

N Van 16 tot 32 Van 61 tot 90

ST Van 16 tot 38 Van 61 tot 100

T Van 16 tot 43 Van 61 tot 110

60202056.book Page 31 Friday, October 21, 2011 4:32 PM32

GEBRUIK VAN HET KOELVAK Ingebruikneming van het apparaat

Gebruik van het product

Het apparaat heeft interne bedieningen.

Steek de stekker in het stopcontact.

Wanneer het apparaat is aangesloten op het elektriciteitsnet,

gaat de binnenverlichting branden als de deur van de koelkast

wordt geopend. Met de thermostaat in het koelvak van het

apparaat kan de temperatuur van het koelvak en die van het

lagetemperatuurvak (indien aanwezig) worden geregeld.

Temperatuurregeling van het apparaat:

De thermostaat regelt automatisch de binnentemperatuur van

Door de knop van de stand 1 op 7 te draaien worden de koudste

temperaturen verkregen.

Op de stand O werkt het apparaat niet.

Voor het bewaren van voedsel voor een korte tijd kan de

thermostaatknop tussen 1 (Min.) en 3 (Med) gezet worden.

De omgevingstemperatuur, de frequentie waarmee de deur

wordt geopend en de plaats van het apparaat kunnen van invloed

zijn op de binnentemperatuur van de koelkast. De stand van de

thermostaatknop dient op grond van deze factoren te worden

Bewaren van levensmiddelen in het koelvak

Plaats de levensmiddelen zoals in de afbeelding.

• De afstand tussen de schappen en de achterste binnenwand

van de koelkast zorgt voor een vrije luchtcirculatie.

• Zet de levensmiddelen niet tegen de achterwand van het

• Zet geen levensmiddelen in de koelkast die nog warm zijn.

• Bewaar vloeistoffen in gesloten houders.

Het bewaren van groente met een hoog watergehalte kan

condensvorming veroorzaken op de glazen schappen van

de groenten- en fruitlade: dit beïnvloedt het correct

functioneren van het apparaat niet.

2. Uittrekbare schappen van glas

7. Korf voor flessen

REINIGING EN ONDERHOUD Als u de vriezer langere tijd niet gebruikt

1. Maak de koelkast helemaal leeg.

2. Haal de stekker van het apparaat uit het stopcontact.

3. Ontdooi het apparaat en reinig de binnenwanden.

4. Om te voorkomen dat er schimmel, onaangename geuren

en oxidaties ontstaan, dient de deur open te worden gelaten

wanneer het apparaat niet in werking is.

5. Reinig het apparaat.

• Reinig de binnenkant van het lagetemperatuurvak (op de

modellen waar dit aanwezig is) tijdens het ontdooien.

• Reinig het koelvak geregeld met een vochtige spons met lauw

water en/of een neutraal schoonmaakmiddel. Spoel en droog

het apparaat met een zachte doek. Gebruik geen

• Reinig de buitenkant met een met water bevochtigde zachte

Gebruik geen schuurpasta's of schuursponsjes, noch

vlekkenmiddelen (b.v. aceton, trichloorethyleen), of azijn.

Ga als volgt te werk om het lampje te vervangen:

• Haal de stekker uit het stopcontact

• Verwijder de schroef van het lampenkapje.

• Druk de lipjes aan de zijkanten van het lampenkapje in en

• Vervang het lampje door een nieuw exemplaar met een

vermogen van niet meer dan 15 W.

• Plaats het lampenkapje weer en wacht 5 minuten voordat u

het apparaat opnieuw aansluit.

Reinig de buitenkant met een zachte doek.

- Reinig de binnenkant van het lagetemperatuurvak (op de

modellen waar dit aanwezig is) tijdens het ontdooien.

- Reinig het koelvak regelmatig met een vochtige spons met een

oplossing van lauw water en neutrale schoonmaakmiddelen.

Spoel en droog het apparaat met een zachte doek.

Gebruik geen schuurmiddelen of schuursponsjes, noch

vlekkenmiddelen (bv. aceton, trichloorethyleen), of azijn.

60202056.book Page 33 Friday, October 21, 2011 4:32 PM34

OPSPOREN VAN STORINGEN Als u de volgende geluiden hoort

1. Het apparaat werkt niet.

• Is de stroom uitgevallen?

• Is de voedingskabel beschadigd?

• Zit de stekker goed in het stopcontact?

• Is de zekering doorgebrand?

• Staat de thermostaat op stand 0 (Stop) of

2. De temperatuur in de vakken is te hoog.

• Zit de deur goed dicht?

• Is er niet te veel ijsvorming op de wanden van

het lagetemperatuurvak?

• Staat het apparaat dicht bij een warmtebron?

• Staat de thermostaat in de goede stand?

• Wordt de luchtcirculatie door de

ventilatieopeningen gehinderd?

3. De temperatuur in het koelvak is te laag.

• Staat de thermostaat in de goede stand?

4. Het apparaat maakt te veel lawaai.

• Is het apparaat correct geïnstalleerd?

• Raken de buizen aan de achterkant elkaar of

5. Er staat water op de bodem van het

• Staat de thermostaat in de goede stand?

6. De binnenverlichting werkt niet.

• Is de stroom uitgevallen?

• Trek anders de stekker uit het stopcontact,

draai de schroef los om het kapje te

verwijderen en controleer of het lampje niet

los zit. Vervang het lampje eventueel door

een nieuw exemplaar (max 15 W).

Het koelcircuit kan borrelen of

expansiegeluiden maken; dat is normaal.

..werkt uw product uitstekend!!

60202056.book Page 34 Friday, October 21, 2011 4:32 PM35

KLANTENSERVICE Voordat u contact opneemt met de

1. ga na of u de storingen niet zelf kunt verhelpen

(zie “Opsporen van storingen”).

2. Zet het apparaat opnieuw aan om te zien of het

ongemak is verholpen. Is dit niet het geval,

schakel het apparaat dan opnieuw uit en

herhaal de handeling na een uur.

3. Als het probleem aanhoudt, neem dan contact

op met de klantenservice.

Vermeld de volgende gegevens:

• de aard van de storing.

• het servicenummer (nummer achter het

woord SERVICE op het typeplaatje binnenin

• uw volledige adres.

• uw telefoonnummer.

• Installeer het apparaat niet in de buurt van warmtebronnen.

Installatie in een warme omgeving, rechtstreekse

blootstelling aan de zon of opstelling van het apparaat in de

buurt van een warmtebron (kachel, fornuis) verhogen het

stroomverbruik en dienen te worden vermeden.

• Laat boven het apparaat ten minste 5 cm vrije ruimte en

plaats andere meubels of apparaten op voldoende afstand

om een minimum aan luchtcirculatie te garanderen.

• Plaats het apparaat op een droge en goed geventileerde

plaats, zorg dat het waterpas staat, stel indien nodig af met

het pootje aan de voorkant.

• Laat het ventilatierooster bovenaan het apparaat vrij om een

goede luchtcirculatie te garanderen.

• Reinig de binnenkant en breng de bijgeleverde accessoires

• Vul het bakje voor ijsblokjes (indien bijgeleverd) met water

en zet het in het lagetemperatuurvak.

Elektrische aansluiting

• Houd u aan de plaatselijke voorschriften voor de

elektrische aansluiting.

• De gegevens met betrekking tot de spanning en het

opgenomen vermogen staan op het typeplaatje in het

apparaat linksonder in de groenten- en fruitlade.

• De aarding van het apparaat is wettelijk verplicht. De

fabrikant aanvaardt geen enkele aansprakelijkheid

voor eventueel letsel aan personen of dieren die

veroorzaakt is door het niet in acht nemen van deze

• Als de stekker en het stopcontact niet van hetzelfde type

zijn, laat het stopcontact dan vervangen door een

gekwalificeerd technicus.

• Gebruik geen enkele of meervoudige adapters of

Het omkeren van de deur van het apparaat door onze

klantenservice wordt niet beschouwd als een ingreep die

onder de garantie valt.

60202056.book Page 35 Friday, October 21, 2011 4:32 PM36

OMKEREN VAN DE DEUR A. Verwijder de twee schroeven (1/2) die op de achterkant van

de top (3) zitten met een kruiskopschroevendraaier

B. Verwijder de kunststof top (3) en de afdekking van de

opening van het scharnier (11)

C. Verwijder de twee schroeven (4) van het bovenste scharnier

D. Verplaats de afdekking (6) naar de tegenoverliggende kant

E. Kantel het apparaat en verwijder de twee schroeven (7) van

het onderste scharnier (8) en het bijbehorende pootje (9)

F. Verwijder het pootje (10) van het scharnier aan de

tegenoverliggende kant en verwissel dit van plaats met het

pootje (9) van punt (E)

G. Monteer het onderste scharnier (8) en het bovenste

scharnier (5) op de tegenoverliggende kant door de

handelingen van punt A tot en met punt D in omgekeerde

volgorde te herhalen

9. pootje scharnierzijde
