GEBRUIKSAANWIJZING ARC 2353 AL WHIRLPOOL

NEDERLANDS Gebruiksaanwijzing Pagina 36

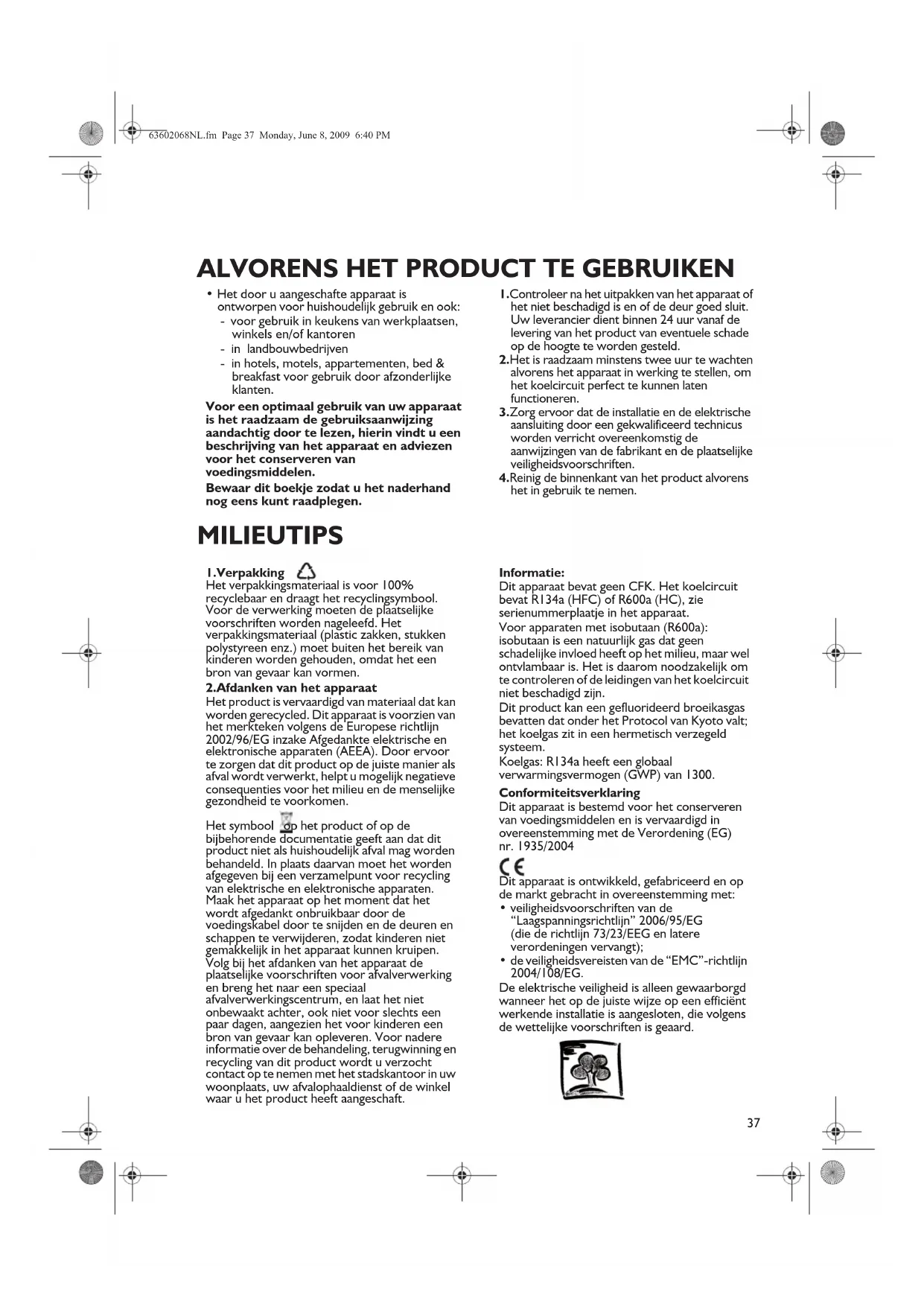

ALVORENS HET PRODUCT TE GEBRUIKEN MILIEUTIPS

• Het door u aangeschafte apparaat is

ontworpen voor huishoudelijk gebruik en ook:

- voor gebruik in keukens van werkplaatsen,

winkels en/of kantoren

- in landbouwbedrijven

- in hotels, motels, appartementen, bed &

breakfast voor gebruik door afzonderlijke

Voor een optimaal gebruik van uw apparaat

is het raadzaam de gebruiksaanwijzing

aandachtig door te lezen, hierin vindt u een

beschrijving van het apparaat en adviezen

voor het conserveren van

Bewaar dit boekje zodat u het naderhand

nog eens kunt raadplegen.

1.Controleer na het uitpakken van het apparaat of

het niet beschadigd is en of de deur goed sluit.

Uw leverancier dient binnen 24 uur vanaf de

levering van het product van eventuele schade

op de hoogte te worden gesteld.

2.Het is raadzaam minstens twee uur te wachten

alvorens het apparaat in werking te stellen, om

het koelcircuit perfect te kunnen laten

3.Zorg ervoor dat de installatie en de elektrische

aansluiting door een gekwalificeerd technicus

worden verricht overeenkomstig de

aanwijzingen van de fabrikant en de plaatselijke

veiligheidsvoorschriften.

4.Reinig de binnenkant van het product alvorens

het in gebruik te nemen.

Het verpakkingsmateriaal is voor 100%

recyclebaar en draagt het recyclingsymbool.

Voor de verwerking moeten de plaatselijke

voorschriften worden nageleefd. Het

verpakkingsmateriaal (plastic zakken, stukken

polystyreen enz.) moet buiten het bereik van

kinderen worden gehouden, omdat het een

bron van gevaar kan vormen.

2.Afdanken van het apparaat

Het product is vervaardigd van materiaal dat kan

worden gerecycled. Dit apparaat is voorzien van

het merkteken volgens de Europese richtlijn

2002/96/EG inzake Afgedankte elektrische en

elektronische apparaten (AEEA). Door ervoor

te zorgen dat dit product op de juiste manier als

afval wordt verwerkt, helpt u mogelijk negatieve

consequenties voor het milieu en de menselijke

gezondheid te voorkomen.

Het symbool op het product of op de

bijbehorende documentatie geeft aan dat dit

product niet als huishoudelijk afval mag worden

behandeld. In plaats daarvan moet het worden

afgegeven bij een verzamelpunt voor recycling

van elektrische en elektronische apparaten.

Maak het apparaat op het moment dat het

wordt afgedankt onbruikbaar door de

voedingskabel door te snijden en de deuren en

schappen te verwijderen, zodat kinderen niet

gemakkelijk in het apparaat kunnen kruipen.

Volg bij het afdanken van het apparaat de

plaatselijke voorschriften voor afvalverwerking

en breng het naar een speciaal

afvalverwerkingscentrum, en laat het niet

onbewaakt achter, ook niet voor slechts een

paar dagen, aangezien het voor kinderen een

bron van gevaar kan opleveren. Voor nadere

informatie over de behandeling, terugwinning en

recycling van dit product wordt u verzocht

contact op te nemen met het stadskantoor in uw

woonplaats, uw afvalophaaldienst of de winkel

waar u het product heeft aangeschaft.

Dit apparaat bevat geen CFK. Het koelcircuit

bevat R134a (HFC) of R600a (HC), zie

serienummerplaatje in het apparaat.

Voor apparaten met isobutaan (R600a):

isobutaan is een natuurlijk gas dat geen

schadelijke invloed heeft op het milieu, maar wel

ontvlambaar is. Het is daarom noodzakelijk om

te controleren of de leidingen van het koelcircuit

niet beschadigd zijn.

Dit product kan een gefluorideerd broeikasgas

bevatten dat onder het Protocol van Kyoto valt;

het koelgas zit in een hermetisch verzegeld

Koelgas: R134a heeft een globaal

verwarmingsvermogen (GWP) van 1300.

Conformiteitsverklaring

Dit apparaat is bestemd voor het conserveren

van voedingsmiddelen en is vervaardigd in

overeenstemming met de Verordening (EG)

Dit apparaat is ontwikkeld, gefabriceerd en op

de markt gebracht in overeenstemming met:

• veiligheidsvoorschriften van de

“Laagspanningsrichtlijn” 2006/95/EG

(die de richtlijn 73/23/EEG en latere

verordeningen vervangt);

• de veiligheidsvereisten van de “EMC”-richtlijn

De elektrische veiligheid is alleen gewaarborgd

wanneer het op de juiste wijze op een efficiënt

werkende installatie is aangesloten, die volgens

de wettelijke voorschriften is geaard.

63602068NL.fm Page 37 Monday, June 8, 2009 6:40 PM38

ALGEMENE VOORZORGSMAATREGELEN EN ADVIEZEN INSTALLATIE

• Het apparaat moet door twee of meerdere

personen worden verplaatst en geïnstalleerd.

• Wees voorzichtig bij het verplaatsen van het

apparaat om te voorkomen dat de vloer

beschadigd raakt (b.v. parket).

• Zorg ervoor dat het product tijdens de

installatie de voedingskabel niet beschadigt.

• Installeer het product niet in de buurt van een

• Laat een vrije ruimte aan de zijkanten en

boven het apparaat om een goede ventilatie

te garanderen of volg de installatie-instructies.

• Houd de ventilatie-openingen van het

apparaat vrij van obstakels.

• Beschadig de leidingen van het koelcircuit van

• Installeer het product waterpas op een vloer

die het gewicht kan dragen en in een ruimte

die geschikt is voor de afmetingen en het

gebruik van het product.

• Plaats het apparaat in een droge en goed

geventileerde ruimte. Het apparaat is afgesteld

om te werken in ruimten waarin de

temperatuur binnen de volgende waarden ligt,

die op hun beurt weer afhankelijk zijn van de

klimaatklasse die op het serienummerplaatje

staat aangegeven: het is mogelijk dat het

apparaat niet goed functioneert als het voor

een lange tijd in een ruimte wordt gelaten met

een hogere of lagere temperatuur dan het

• Controleer of de spanning op het typeplaatje

overeenkomt met de spanning in uw woning.

• Gebruik geen enkele of meervoudige

adapters of verlengsnoeren.

• Gebruik voor de aansluiting op de

waterleiding de bij het nieuwe apparaat

geleverde slang en niet die van het vorige

• De voedingskabel mag alleen door

gekwalificeerd personeel of door de

Klantenservice worden gewijzigd of

• Het moet mogelijk zijn het apparaat van het

elektriciteitsnet af te koppelen door de

stekker uit het stopcontact te halen of via een

tweepolige netschakelaar die bovenstrooms

van het stopcontact is geplaatst.

• Plaats geen spuitbussen of houders die drijfgas

of brandbare stoffen bevatten in het apparaat.

• Bewaar of gebruik geen benzine of andere

gassen en licht ontvlambare stoffen in de

buurt van het apparaat of van andere

elektrische huishoudelijke apparatuur.

De dampen die hieruit voortkomen kunnen

brand of explosies veroorzaken.

• Gebruik geen andere mechanische,

elektrische of chemische systemen die het

ontdooiproces versnellen dan door de

fabrikant zijn aanbevolen.

• Gebruik of plaats geen elektrische apparaten

in de vakken van het apparaat, als hiervoor

geen uitdrukkelijke toestemming door de

fabrikant is gegeven.

• Dit apparaat is niet bestemd om gebruikt te

worden door personen (met inbegrip van

kinderen) met beperkte fysieke, sensorische

of mentale vermogens, of zonder ervaring of

kennis van het apparaat, behalve als zij tijdens

het gebruik instructies ontvangen van of

begeleid worden door een persoon die

verantwoordelijk is voor hun veiligheid.

• Om het risico te vermijden dat kinderen in de

koelkast opgesloten raken en stikken, mag

hen niet worden toegestaan in het product te

spelen of zich erin te verstoppen.

• Slik de (niet-giftige) vloeistof uit de

vrieselementen niet in (niet op alle modellen).

• Eet geen ijsblokjes of waterijsjes die net uit de

vriezer komen, aangezien deze zo koud zijn

dat ze ijsbrand kunnen veroorzaken.

• Trek de stekker uit het stopcontact of sluit de

stroomtoevoer af voordat u met reinigings- of

onderhoudswerkzaamheden begint.

• Alle apparaten met ijsmakers en

waterdispensers moeten op een

waterleidingnet aangesloten worden dat

uitsluitend drinkwater levert (met een

waterleidingdruk van tussen de 0,17 en 0,81

MPa (1,7 en 8,1 bar)). De ijsmakers en/of

waterdispensers die niet rechtstreeks op het

waterleidingnet zijn aangesloten, mogen

uitsluitend met drinkwater worden gevuld.

• Gebruik het koelgedeelte uitsluitend voor het

bewaren van verse levensmiddelen en het

vriesgedeelte uitsluitend voor het bewaren van

diepvriesproducten, het invriezen van verse

levensmiddelen en het maken van ijsblokjes.

• Bewaar geen dranken in glas in het

vriesgedeelte want deze kunnen barsten.

De fabrikant kan niet aansprakelijk worden

gesteld, indien bovenstaande adviezen en

voorzorgsmaatregelen niet in acht zijn

Klimaatklasse Omg. temp.

SN Van 10 tot 32 Van 50 tot 90

N Van 16 tot 32 Van 61 tot 90

ST Van 16 tot 38 Van 61 tot 100

T Van 16 tot 43 Van 61 tot 110

63602068NL.fm Page 38 Monday, June 8, 2009 6:40 PM39

GEBRUIK VAN HET KOELVAK Dit apparaat is een koelkast met een vriesvak met

Het koelvak wordt geheel automatisch ontdooid.

Ingebruikneming van de koelkast

Steek de stekker in het stopcontact.

Met de thermostaat kan de temperatuur in beide vakken worden

ingesteld: koelvak en vriesvak.

Instellen van de temperatuur in de vakken:

1. Voor een goede werking van het apparaat en een betere

conservering van het voedsel adviseren wij u de

thermostaat volgens de aanwijzingen in het bijgaande

productinformatieblad in te stellen.

2. Als u de temperatuur in het koelvak wilt wijzigen, draait u de

• op de lagere cijfers/MIN wanneer u wilt dat de

temperatuur in het vak MINDER KOUD is;

• op de hogere cijfers/MAX voor een KOUDERE

Thermostaat op 0: de functies van het apparaat en de verlichting

3. Druk op de betreffende schakelaar (afb. G) om de

anticondensvoorziening te activeren.

De omgevingstemperatuur, de frequentie waarmee de deur

wordt geopend en de plaats van het apparaat kunnen van invloed

zijn op de binnentemperatuur van de koelkast. De stand van de

thermostaatknop dient op grond van deze factoren te worden

Bewaren van levensmiddelen in het koelvak

Plaats de levensmiddelen zoals in de afbeelding hiernaast.

F. Boter, zuivelproducten, kaas

• De afstand tussen de schappen en de achterste binnenwand

van de koelkast zorgt voor een vrije luchtcirculatie.

• Zet de levensmiddelen niet tegen de achterwand van het

• Zet geen levensmiddelen in de vakken die nog warm zijn.

• Bewaar vloeistoffen in gesloten houders.

• Het bewaren van groenten met een hoog watergehalte kan

condensvorming veroorzaken in de onderste lade: dit heeft

geen invloed op het correct functioneren van het apparaat.

63602068NL.fm Page 39 Monday, June 8, 2009 6:40 PM40

GEBRUIK VAN HET VRIESVAK Het vriesvak is een vak met sterren.

Er kunnen diepvriesproducten in worden bewaard

gedurende de periode die op de verpakking vermeld wordt.

Bovendien kan vers voedsel worden ingevroren door het

boven op het rooster te zetten, op het hoogste niveau,

terwijl u al ingevroren producten in het onderste gebied

van de cel zet, zodanig dat ze niet in contact komen met

het nog in te vriezen voedsel.

De hoeveelheid verse levensmiddelen die in 24 uur kan

worden ingevroren staat aangegeven op het typeplaatje.

Wikkel en verzegel de in te vriezen verse levensmiddelen in:

• aluminiumfolie, plastic folie, waterdichte plastic verpakking,

polyethyleen bakjes met deksel, diepvriesbakken die geschikt

zijn voor invriezen.

• Het vriesvak is in staat de juiste temperatuur te handhaven

voor het bewaren van voedsel, ook in het geval de elektriciteit

uitvalt. Het wordt geadviseerd om gedurende een dergelijke

periode de deur van het vak niet te openen.

In de tabel hiernaast kunt u zien hoeveel maanden verse

ingevroren levensmiddelen bewaard kunnen worden.

Bij de aankoop van diepvriesproducten moet u op de

volgende punten letten:

• de verpakking of het pak moet onbeschadigd zijn, omdat het

product anders kan bederven. Als een pakje bol staat of als er

vochtplekken op zitten, is het niet onder optimale

omstandigheden bewaard en kan het al gedeeltelijk zijn

• De diepvriesproducten moeten als laatste worden gekocht en

in isolerende tassen worden vervoerd.

• Leg de diepvriesproducten bij thuiskomst meteen in het

• De gedeeltelijk ontdooide diepvriesproducten mogen niet

opnieuw worden ingevroren, maar moeten binnen 24 uur

worden geconsumeerd.

• Variaties in temperatuur moeten vermeden worden of tot een

minimum worden beperkt. De uiterste houdbaarheidsdatum

op de verpakking moet worden gerespecteerd.

• De instructies op de verpakking voor het conserveren van

diepvriesproducten dienen altijd te worden opgevolgd.

• Vul het ijsbakje voor 3/4 met water en zet het op de bodem

Gebruik geen puntige of scherpe voorwerpen om het ijsbakje

los te maken als het aan de bodem van het vak is vastgevroren.

63602068NL.fm Page 40 Monday, June 8, 2009 6:40 PM41

DE VRIEZER ONTDOOIEN EN REINIGEN REINIGEN VAN HET KOELVAK Wij raden u aan het vriesvak een of twee maal per jaar

te ontdooien, of wanneer de ijsvorming op de wanden

3 mm dik is geworden. Het is raadzaam het vak te

ontdooien wanneer u weinig voorraad heeft.

1. Open de deur en haal alle levensmiddelen uit de vriezer,

wikkel ze dicht tegen elkaar in krantenpapier en bewaar

ze op een koele plaats of in een koeltas.

2. Haal de stekker uit het stopcontact.

3. Laat de deur open zodat het ijs kan smelten.

4. Verwijder het dooiwater dat op de bodem van de cel is

5. Maak de binnenkant schoon met een in lauw, mild

zeepsop gedrenkte spons.

Gebruik geen schuurmiddelen.

6. Spoel goed en droog zorgvuldig af.

Opmerking: Gebruik, om onherstelbare schade aan het

vriesvak te voorkomen, geen puntige of scherpe

metalen voorwerpen om het ijs te verwijderen en

verwarm het vriesvak niet kunstmatig.

Reinig het koelvak geregeld.

Het koelvak wordt geheel automatisch ontdooid.

De aanwezigheid van waterdruppels op de achterwand aan

de binnenkant van het koelvak duidt erop dat het apparaat

bezig is automatisch te ontdooien.

Het dooiwater wordt via een afvoeropening in een

opvangbak geleid, waar het verdampt.

Haal de stekker van het apparaat uit het stopcontact voordat

u met reinigingswerkzaamheden begint.

• Gebruik een vochtige spons met lauw water en/of een

neutraal reinigingsmiddel.

• Spoel en droog het apparaat met een zachte doek.

Gebruik geen schuurmiddelen.

63602068NL.fm Page 41 Monday, June 8, 2009 6:40 PM42

REINIGING EN ONDERHOUD STORINGEN OPSPOREN

1. Het apparaat werkt niet.

• Is de stroom uitgevallen?

• Zit de stekker goed in het stopcontact?

• Is de tweepolige netschakelaar ingeschakeld?

• Is de zekering doorgebrand?

• Is de voedingskabel beschadigd?

• Staat de thermostaat op de stand 0 (Stop)?

2. De temperatuur in de vakken is te hoog.

• Zit de deur goed dicht?

• Staat het apparaat dicht bij een warmtebron?

• Staat de thermostaat in de goede stand?

• Wordt de luchtcirculatie door de

ventilatieroosters gehinderd?

3. De temperatuur in het koelvak is te laag.

• Staat de thermostaat in de goede stand?

4. Er staat water op de bodem van het koelvak.

• Is de afvoer van het dooiwater misschien

5. De binnenverlichting werkt niet.

Controleer eerst de aanwijzingen onder punt 1,

• Haal de stekker van het apparaat uit het

Zie de instructies en de tekening in de bijgaande

tabel om bij het lampje te kunnen komen.

• Controleer het lampje en vervang het zo nodig

door een nieuw exemplaar. Gebruik geen

lampjes van meer dan 15 W.

6. Te veel ijsvorming in het vriesvak

• Zit de deur goed dicht?

• Verhindert het voedsel dat de deur gesloten

• Het feit dat de rand aan de voorkant van

de koelkast warm is wijst niet op een

defect maar dient om condensvorming te

• Het koelcircuit kan borrelen of

expansiegeluiden maken; dat is normaal.

Voor inbouwapparaten

• Reinig regelmatig de ventilatieroosters met een stofzuiger

of een borstel (zie afbeelding A).

• Reinig de buitenkant met een zachte doek.

Voorzorgsmaatregelen bij afwezigheid

1. Maak het koelvak en het vriesvak leeg.

2. Haal de stekker van het apparaat uit het stopcontact.

3. Ontdooi het vriesvak, reinig en droog beide vakken.

4. Laat de deuren open om te voorkomen dat er

onaangename geuren ontstaan.

KLANTENSERVICE Voordat u contact opneemt met de

1. ga na of u de storingen niet zelf kunt verhelpen

(zie “Storingen opsporen”).

2. Zet het apparaat opnieuw aan om te zien of het

ongemak is verholpen.

Als dit niet het geval is, schakel het apparaat dan

opnieuw uit en herhaal de handeling na een uur.

3. Als ook dat niet helpt, wend u dan tot onze

Vermeld de volgende gegevens:

• de aard van de storing,

• het servicenummer (nummer achter het woord

SERVICE op het typeplaatje binnenin het

• uw volledige adres,

• uw telefoonnummer.

Opmerking: Het omkeren van de deur van het

apparaat door onze klantenservice wordt niet

beschouwd als een ingreep die onder de

• Installeer het apparaat niet in de buurt van

• Installeer het apparaat op een droge en goed

geventileerde plaats.

• Dek de ontluchtingsruimte aan de boven- en

• Reinig de binnenkant (zie hoofdstuk “Reinigen

Elektrische aansluiting

• Houd u aan de plaatselijke voorschriften

voor de elektrische aansluiting.

• De gegevens met betrekking tot de spanning en

het opgenomen vermogen staan op het

typeplaatje, naast de groente- en fruitladen.

Voor vrij geïnstalleerde apparaten

• Laat voor een optimale werking tenminste 5 cm

vrije ruimte boven het apparaat en plaats

andere meubels of apparaten op een voldoende

grote afstand om verluchting te garanderen.

• Plaats het apparaat perfect horizontaal, en stel

de positie indien nodig bij met de pootjes aan de

• De aarding van het apparaat is wettelijk

verplicht. De fabrikant aanvaardt geen

enkele aansprakelijkheid voor eventueel

letsel aan personen, dieren of voor schade

aan voorwerpen die veroorzaakt is door

het niet in acht nemen van deze

• Als de stekker en het stopcontact niet van

hetzelfde type zijn, laat het stopcontact dan

vervangen door een gekwalificeerd technicus.

• Gebruik geen verlengsnoeren of meervoudige

Afkoppeling van het elektriciteitsnet

• Het moet mogelijk zijn het apparaat van het

elektriciteitsnet af te koppelen door de stekker

uit het stopcontact te halen of via een

tweepolige netschakelaar die bovenstrooms

van het stopcontact is geplaatst.

63602068NL.fm Page 43 Monday, June 8, 2009 6:40 PM44

OMKEREN VAN DE DEUREN De deuren van uw koelkast en vriesvak kunnen worden

omgekeerd, zodat ze naar de andere kant opengaan.

• Verzeker u ervan dat de koelkast en het vriesvak niet zijn

aangesloten op de elektriciteitsleiding, en dat ze leeg zijn.

• Wij adviseren om het omkeren van de deuren met twee

personen uit te voeren.

Benodigd gereedschap

• Kruiskopschroevendraaier

• Rechte schroevendraaier

• Steek- of pijpsleutel van 8 mm en 10 mm.

Kantel de koelkast/vriesvak achterover om bij de onderkant

te kunnen komen, zonder dat het apparaat een hoek van

meer dan 45º, en zet hem tegen schuimkunststof of

soortgelijk materiaal om te voorkomen dat de koelleidingen

op de achterkant van de koelkast/vriesvak beschadigd

Verwijder de twee schroeven op de achterkant van de

koelkast/het vriesvak.

Til de bovenkant van de koelkast/het vriesvak op.

Verwijder de 3 bouten van het scharnier met de steek- of

pijpsleutel van 8 mm. Verwijder de drie bouten aan de andere

Verwijder de drager en de plastic afdekking.

Verwijder en vervang de pen in de drager.

Breng hem aan de andere kant van de koelkast/vriesvak aan.

Til de bovenste deur op van de drager van het middelste

scharnier, en verwijder hem van de koelkast/het vriesvak.

Haal de blokkeerschroef aan de bovenkant van de koelkast

weg, en monteer hem aan de andere kant.

Verwijder het middelste scharnier met een steek- of

pijpsleutel van 8 mm.

Let erop dat u het witte afstandstuk niet kwijtraakt. Plaats het

scharnier aan de zijkant. Til de deur op van de onderste

Verwijder de sluitplaatjes van het midden van de koelkast, en

monteer hen aan de andere kant. Verwijder de sluitplaatjes

van de deuren, en monteer de bussen van de scharnieren aan

63602068NL.fm Page 44 Monday, June 8, 2009 6:40 PM45

Schroef de stelpootjes los en haal hen weg.

Verwijder de onderste drager met een steek- of pijpsleutel

van 8 mm. Verwijder en vervang de pen met behulp van een

sleutel van 10 mm om de moer los te draaien, en een rechte

schroevendraaier om de pen te verwijderen. Het kan zijn dat

er vanaf de onderkant tegen de pen moet worden geduwd

om hem helemaal te kunnen verwijderen.

Verwijder de schroef aan de onderkant, en monteer hem aan

Verwijder de sluitplaatjes van de ongebruikte kant van de

koelkast/het vriesvak, en monteer hen op de gaten waaruit de

dragers verwijderd zijn.

Vervang de deuren en dragers in omgekeerde volgorde.

Let er bij het vervangen van de pootjes op dat het grootste

pootje aan de kant zonder drager moet komen te zitten.

Controleer of beide deuren horizontaal en verticaal in lijn zijn

en of de afdichtingen aan alle kanten goed afsluiten, voordat u

het onderste scharnier definitief vastzet

63602068NL.fm Page 45 Monday, June 8, 2009 6:40 PM46
