INSTRUKCJA OBSŁUGI ARC 2353 AL WHIRLPOOL

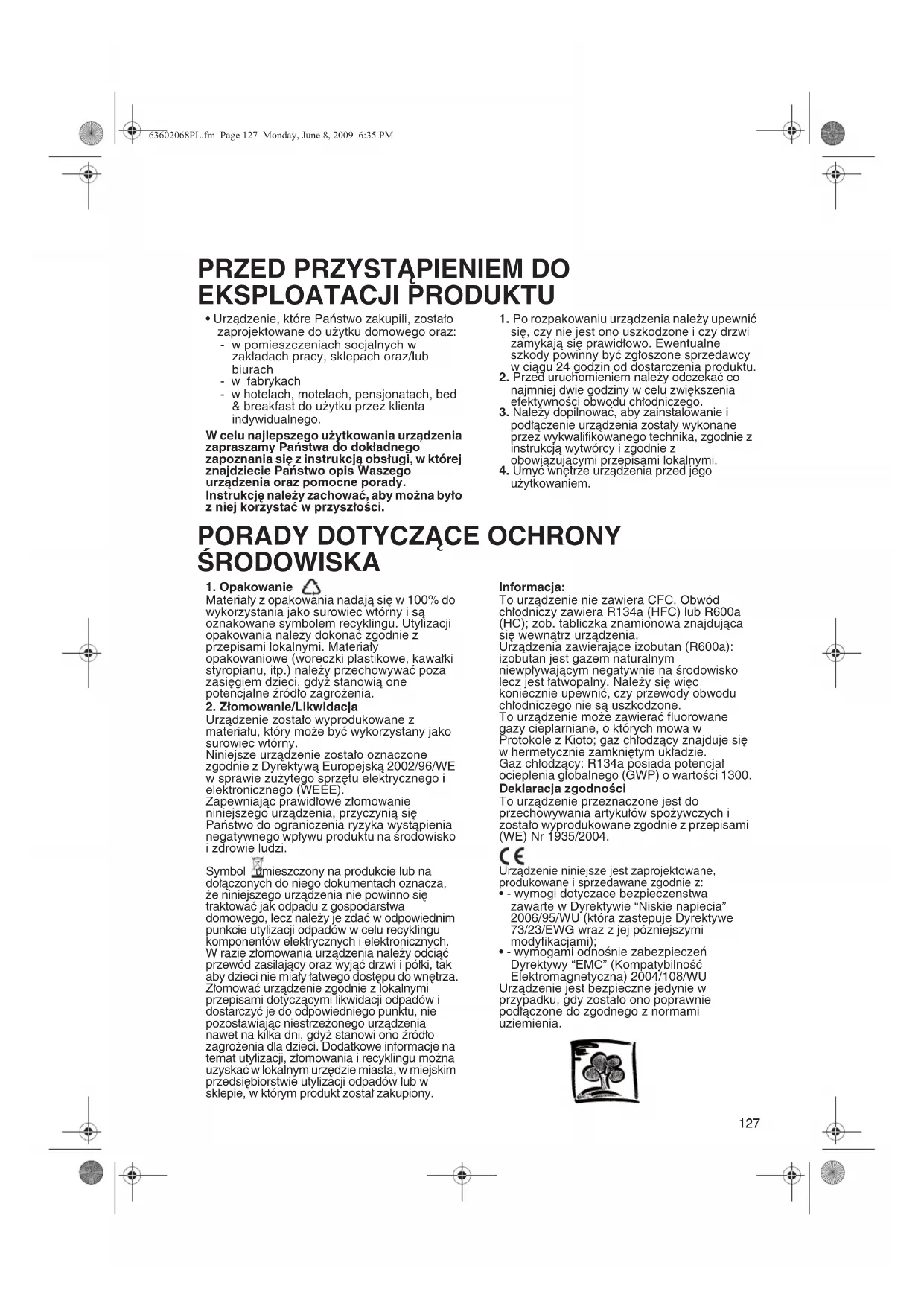

POLSKI Instrukcje użytkowania Strona 126

• Urządzenie, które Państwo zakupili, zostało

zaprojektowane do użytku domowego oraz:

- w pomieszczeniach socjalnych w

zakładach pracy, sklepach oraz/lub

& breakfast do użytku przez klienta

W celu najlepszego użytkowania urządzenia

zapraszamy Państwa do dokładnego

zapoznania się z instrukcją obsługi, w której

znajdziecie Państwo opis Waszego

urządzenia oraz pomocne porady.

Instrukcję należy zachować, aby można było

z niej korzystać w przyszłości.

1. Po rozpakowaniu urządzenia należy upewnić

się, czy nie jest ono uszkodzone i czy drzwi

zamykają się prawidłowo. Ewentualne

szkody powinny być zgłoszone sprzedawcy

w ciągu 24 godzin od dostarczenia produktu.

2. Przed uruchomieniem należy odczekać co

najmniej dwie godziny w celu zwiększenia

efektywności obwodu chłodniczego.

3. Należy dopilnować, aby zainstalowanie i

podłączenie urządzenia zostały wykonane

przez wykwalifikowanego technika, zgodnie z

instrukcją wytwórcy i zgodnie z

obowiązującymi przepisami lokalnymi.

4. Umyć wnętrze urządzenia przed jego

Materiały z opakowania nadają się w 100% do

wykorzystania jako surowiec wtórny i są

oznakowane symbolem recyklingu. Utylizacji

opakowania należy dokonać zgodnie z

przepisami lokalnymi. Materiały

opakowaniowe (woreczki plastikowe, kawałki

styropianu, itp.) należy przechowywać poza

zasięgiem dzieci, gdyż stanowią one

potencjalne źródło zagrożenia.

2. Złomowanie/Likwidacja

Urządzenie zostało wyprodukowane z

materiału, który może być wykorzystany jako

Niniejsze urządzenie zostało oznaczone

zgodnie z Dyrektywą Europejską 2002/96/WE

w sprawie zużytego sprzętu elektrycznego i

elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie

niniejszego urządzenia, przyczynią się

Państwo do ograniczenia ryzyka wystąpienia

negatywnego wpływu produktu na środowisko

Symbol umieszczony na produkcie lub na

dołączonych do niego dokumentach oznacza,

że niniejszego urządzenia nie powinno się

traktować jak odpadu z gospodarstwa

domowego, lecz należy je zdać w odpowiednim

punkcie utylizacji odpadów w celu recyklingu

komponentów elektrycznych i elektronicznych.

W razie złomowania urządzenia należy odciąć

przewód zasilający oraz wyjąć drzwi i półki, tak

aby dzieci nie miały łatwego dostępu do wnętrza.

Złomować urządzenie zgodnie z lokalnymi

przepisami dotyczącymi likwidacji odpadów i

dostarczyć je do odpowiedniego punktu, nie

pozostawiając niestrzeżonego urządzenia

nawet na kilka dni, gdyż stanowi ono źródło

zagrożenia dla dzieci. Dodatkowe informacje na

temat utylizacji, złomowania i recyklingu można

uzyskać w lokalnym urzędzie miasta, w miejskim

przedsiębiorstwie utylizacji odpadów lub w

sklepie, w którym produkt został zakupiony.

To urządzenie nie zawiera CFC. Obwód

chłodniczy zawiera R134a (HFC) lub R600a

(HC); zob. tabliczka znamionowa znajdująca

się wewnątrz urządzenia.

Urządzenia zawierające izobutan (R600a):

izobutan jest gazem naturalnym

niewpływającym negatywnie na środowisko

lecz jest łatwopalny. Należy się więc

koniecznie upewnić, czy przewody obwodu

chłodniczego nie są uszkodzone.

To urządzenie może zawierać fluorowane

gazy cieplarniane, o których mowa w

Protokole z Kioto; gaz chłodzący znajduje się

w hermetycznie zamkniętym układzie.

Gaz chłodzący: R134a posiada potencjał

ocieplenia globalnego (GWP) o wartości 1300.

Deklaracja zgodności

To urządzenie przeznaczone jest do

przechowywania artykułów spożywczych i

zostało wyprodukowane zgodnie z przepisami

Urządzenie niniejsze jest zaprojektowane,

produkowane i sprzedawane zgodnie z:

• - wymogi dotyczace bezpieczenstwa

zawarte w Dyrektywie “Niskie napiecia”

2006/95/WU (która zastepuje Dyrektywe

73/23/EWG wraz z jej pózniejszymi

• - wymogami odnośnie zabezpieczeń

Dyrektywy “EMC” (Kompatybilność

Elektromagnetyczna) 2004/108/WU Urządzenie jest bezpieczne jedynie w

przypadku, gdy zostało ono poprawnie

podłączone do zgodnego z normami

63602068PL.fm Page 127 Monday, June 8, 2009 6:35 PM128

ŚRODKI OSTROŻNOŚCI I WSKAZÓWKI OGÓLNE INSTALACJA

• Przemieszczanie oraz instalacja produktu

muszą być wykonane przez dwie lub więcej

• Podczas przesuwania urządzenia należy

uważać, aby nie uszkodzić posadzki (np.

• Podczas instalacji należy uważać, by

produkt nie uszkodził kabla zasilającego.

• Nie ustawiać urządzenia zbyt blisko źródła

• W celu zagwarantowania odpowiedniej

wentylacji należy pozostawić trochę wolnej

przestrzeni z obydwu stron urządzenia oraz

nad nim lub postąpić według szczegółowej

• Należy uważać, aby nie przykrywać ani nie

zatykać otworów wentylacyjnych urządzenia.

• Należy uważać, aby nie uszkodzić obiegu

czynnika chłodniczego w urządzeniu.

• Zainstalować i wypoziomować urządzenie

na podłodze będącej w stanie utrzymać jego

ciężar, w odpowiednim do jego wymiarów i

przeznaczenia pomieszczeniu.

• Urządzenie należy ustawić w miejscu

suchym i dobrze wentylowanym. Urządzenie

zostało przewidziane do funkcjonowania w

środowisku, w którym temperatura zawiera

się w następujących zakresach, zależnych

od klasy klimatycznej podanej na tabliczce

znamionowej: sprawność urządzenia może

ulec pogorszeniu, w przypadku dłuższej

eksploatacji w temperaturze wyższej lub

niższej w stosunku do podanego przedziału.

• Sprawdzić czy napięcie zasilania podane na

tabliczce znamionowej odpowiada napięciu

• Nie używać ani prostych, ani wielokrotnych

rozgałęźników lub przedłużaczy.

• W celu podłączenia urządzenia do sieci

wodnej użyć nowego przewodu rurowego

należącego do jego wyposażenia, a nie

używać przewodu należącego do

poprzedniego produktu.

• Przeróbki lub wymiana kabla zasilającego

mogą być wykonywane wyłącznie przez

wykwalifikowany personel lub autoryzowany

• Odłączenie urządzenia od gniazdka

zasilającego musi być możliwe przez

wyciągnięcie wtyczki lub za pomocą

wyłącznika dwubiegunowego znajdującego

się przed wtyczką, w łatwo dostępnym

• Nie wkładać do urządzenia pojemników pod

ciśnieniem ani pojemników zawierających

paliwa lub substancje łatwopalne.

• Nie przechowywać i nie używać benzyny, gazu

lub łatwopalnych płynów w pobliżu urządzenia

lub w pobliżu innego sprzętu elektrycznego.

Opary wydzielające się z tych substancji

mogłyby spowodować pożar lub wybuch.

• W celu przyspieszenia odszraniania nie

wolno stosować urządzeń mechanicznych,

elektrycznych lub chemicznych innych od

zalecanych przez producenta.

• Nie stosować żadnych urządzeń

elektrycznych w komorach urządzenia,

jeżeli wyraźnie nie są one zalecane przez

• Niniejsze urządzenie nie jest przeznaczone

do użytkowania przez osoby (w tym dzieci) o

ograniczonej zdolności fizycznej, czuciowej

lub psychicznej, lub osoby o braku

doświadczenia lub znajomości sprzętu, chyba

że odbywa się to pod nadzorem lub zgodnie z

instrukcją użytkowania sprzętu udostępnionej

przez osoby odpowiadające za ich

• Aby uniknąć niebezpieczeństwa

zablokowania się wewnątrz i uduszenia, nie

należy dopuszczać, aby dzieci bawiły się

bądź chowały w środku urządzenia.

• Nie połknąć płynu (nietoksyczny) zawartego

we wkładach chłodniczych, jeśli obecne.

• Nie jeść kostek lodu lub lodów zaraz po ich

wyjęciu z zamrażalnika, ponieważ mogłyby

spowodować zimne oparzenia.

• Przed przystąpieniem do jakiejkolwiek

czynności konserwacji lub czyszczenia, należy

wyjąć wtyczkę z gniazdka lub odłączyć

zasilanie elektryczne.

• Wszystkie urządzenia wyposażone w

wytwarzacz lodu i w dystrybutor wody muszą

być podłączone do sieci wody pitnej (o

ciśnieniu sieci wodnej zawartym w przedziale:

1,7 – 8,1 bar (25 i 117 PSI). Wytwarzacze lodu

i/lub dystrybutory wody, które nie są

podłączone bezpośrednio do sieci wodnej,

muszą być napełniane wyłącznie wodą pitną.

• Używać przedziału chłodziarki tylko do

przechowywania artykułów świeżych a

przedziału zamrażarki do przechowywania

mrożonek, zamrażania świeżej żywności i do

wytwarzania kostek lodu.

• Nie przechowywać w zamrażalniku szklanych

pojemników zawierających płyny, ponieważ

Producent nie bierze na siebie żadnej

odpowiedzialności w razie

nieprzestrzegania wymienionych powyżej

środków ostrożności i zaleceń.

63602068PL.fm Page 128 Monday, June 8, 2009 6:35 PM129

JAK URUCHOMIĆ KOMORĘ CHŁODZIARKI Urządzenie jest chłodziarką z komorą zamrażarkową

oznakowaną gwiazdkami.

Odszranianie komory chłodziarki następuje całkowicie

Uruchomienie chłodziarki

Włożyć wtyczkę do gniazdka.

Termostat umożliwia regulację temperatury w obu

komorach: chłodziarki i zamrażarki.

Jak regulować temperaturę w komorach:

1. Aby zapewnić prawidłowe działanie oraz najlepszą

konserwację żywności, radzimy ustawić pokrętło

termostatu według wskazówek podanych w

załączonej karcie urządzenia.

2. Jeżeli zajdzie potrzeba zmiany temperatury w komorze

chłodziarki, należy przekręcić pokrętło regulacji

• w położenie niższych wartości lub na MIN, jeżeli

chcą Państwo, aby temperatura wewnątrz komory była

• w położenie wyższych wartości lub na MAX, dla

uzyskania temperatury NIŻSZEJ.

Termostat na 0: funkcje urządzenia oraz oświetlenie są

3. Nacisnąć odpowiedni wyłącznik (rys. G), aby włączyć

urządzenie zapobiegające tworzeniu się skroplin.

Temperatury wewnętrzne są także zależne od temperatury

otoczenia, od miejsca, w którym stoi urządzenie oraz od

częstotliwości otwierania jego drzwi. Położenia pokrętła

termostatu powinny zmieniać się zależnie od tych

Jak przechowywać produkty spożywcze w komorze

Produkty spożywcze należy wkładać tak, jak to podano na

F. Masło, nabiał, sery

• Wolna przestrzeń pomiędzy półkami a wewnętrzną tylną

ścianą chłodziarki umożliwia swobodny przepływ

• Nie należy umieszczać żywności w bezpośrednim

kontakcie z tylną ścianką komory chłodziarki.

• Nie wstawiać do komór ciepłych potraw.

• Napoje należy przechowywać w zamkniętych

• Przechowywanie warzyw mających dużą ilość wody

spowoduje kondensację pary wodnej w dolnej

szufladzie: nie ma to wpływu na prawidłowe działanie

JAK URUCHOMIĆ KOMORĘ ZAMRAŻARKI Urządzenie posiada komorę zamrażarkową oznakowaną

Można w niej przechowywać mrożonki przez czas

podany na opakowaniu. Istnieje także możliwość

zamrażania świeżych produktów po ich uprzednim

umieszczeniu na kratce, na najwyższym poziomie i

przełożeniu mrożonek do części dolnej komory tak, aby

nie stykały się z produktami do zamrożenia.

Ilość świeżych produktów, jakie można zamrozić w

ciągu 24 godzin, jest podana na tabliczce znamionowej.

Świeży produkt przeznaczony do zamrożenia, należy

szczelnie zapakować w:

• folię aluminiową, folię przeźroczystą, szczelne

opakowania z tworzywa, pojemniki polietylenowe z

pokrywkami, pojemniki zamrażalnikowe, o ile nadają się

do zamrażania żywności.

• Komora zamrażarki jest w stanie utrzymać niską

temperaturę, właściwą dla konserwacji produktów

spożywczych, także w wypadku przerw w zasilaniu.

Zaleca się jednak, aby w tym czasie nie otwierać drzwi

Czas przechowywania świeżej zamrożonej żywności

podany jest w załączonej tabeli.

W momencie zakupu mrożonek należy upewnić się, czy:

• Opakowanie lub paczka nie są uszkodzone, gdyż jakość

produktu może ulec obniżeniu. Jeśli opakowanie jest

napęczniałe lub z plamkami wilgoci, oznacza to, że

produkt nie był przechowywany w optymalnych

warunkach i mógł się zacząć rozmrażać.

• Mrożonki należy kupować w końcowej fazie zakupów, a

do ich przenoszenia trzeba używać toreb termicznych.

• Niezwłocznie po powrocie do domu należy je włożyć do

• Nie można zamrażać ponownie produktów częściowo

rozmrożonych, lecz należy spożyć je w ciągu 24 godzin.

• Unikać albo zredukować do minimum wahania

temperatury. Przestrzegać daty przydatności do

spożycia, podanej na opakowaniu.

• Należy zawsze postępować według instrukcji

przechowywania mrożonek umieszczonej na

Wytwarzanie kostek lodu

• Należy napełnić wodą wanienkę do lodu, do poziomu 3/

4 i umieścić na dnie komory zamrażarki.

W celu wyjęcia przymarzniętego pojemniczka z lodem

nie wolno używać ostrych lub kłujących narzędzi.

63602068PL.fm Page 130 Monday, June 8, 2009 6:35 PM131

JAK ODSZRONIĆ I WYCZYŚCIĆ KOMORĘ

ZAMRAŻARKI JAK WYCZYŚCIĆ KOMORĘ CHłODZIARKI Zaleca się wykonanie odszraniania zamrażarki co

najmniej jeden lub dwa razy do roku oraz wówczas,

gdy na ściankach powstała warstwa szronu o

grubości 3 mm. Radzimy Państwu wykonać

odszranianie wówczas, gdy zapasy żywności są

1. Otworzyć drzwi, wyjąć wszystkie produkty

spożywcze, zawinąć je ciasno w papier gazetowy i

umieścić w miejscu bardzo chłodnym lub w torbie

2. Odłączyć urządzenie od sieci zasilającej.

3. Pozostawić otwarte drzwi, aby umożliwić roztopienie

się lodu zgromadzonego na ściankach komory.

4. Usunąć wodę z odszraniania znajdującą się na dnie

5. Wnętrze należy czyścić wilgotną gąbką, zamoczoną

w roztworze letniej wody i neutralnego detergentu.

Nie używać środków ściernych.

6. Dokładnie opłukać i wytrzeć wnętrze.

Uwaga: Aby nie uszkodzić trwale komory, nie

można używać ostrych lub tnących narzędzi

metalowych do zdrapywania lodu ani nie ogrzewać

jej w sposób sztuczny.

Komorę chłodziarki należy okresowo czyścić.

Odszranianie komory chłodziarki następuje

całkowicie automatycznie.

Faza automatycznego odszraniania ujawnia się

poprzez obecność pojedynczych kropel wody na tylnej

ściance komory chłodniczej.

Woda pochodząca z odszraniania ścieka samoczynnie

do otworu spustowego, zbiera się w pojemniku, skąd

Przed przystąpieniem do czyszczenia należy odłączyć

urządzenie od zasilania elektrycznego.

• Używać gąbki nawilżonej letnią wodą i/lub

neutralnym detergentem.

• Spłukać i wytrzeć miękką szmatką.

Nie używać produktów ściernych.

63602068PL.fm Page 131 Monday, June 8, 2009 6:35 PM132

CZYSZCZENIE I KONSERWACJA INSTRUKCJA WYSZUKIWANIA USTEREK

1. Urządzenie nie działa.

• Czy nie ma przerwy w zasilaniu?

• Czy wtyczka jest dobrze włożona do

• Czy jest załączony dwubiegunowy

• Czy nie jest przepalony bezpiecznik?

• Czy kabel zasilający nie jest uszkodzony?

• Czy termostat jest ustawiony w położeniu 0

2. Temperatura wewnątrz komór nie jest

• Czy drzwi są prawidłowo zamknięte?

• Czy urządzenie nie stoi blisko źródła

• Czy termostat jest ustawiony prawidłowo?

• Czy nie ma ograniczenia w przepływie

powietrza przez kratki wentylacyjne?

3. Temperatura wewnątrz komory

chłodniczej jest zbyt niska.

• Czy termostat jest ustawiony prawidłowo?

4. Na dnie komory chłodziarki znajduje się

• Spust wody z odszraniania jest zatkany?

5. Nie działa oświetlenie wewnętrzne.

Najpierw należy sprawdzić punkt 1, a

• Odłączyć urządzenie od sieci elektrycznej.

Aby uzyskać dostęp do żarówki, patrz

instrukcje i rysunek w załączonej tabeli.

• Sprawdzić żarówkę i, jeśli to konieczne,

wymienić na nową. Moc nie może

6. Nadmierna ilość szronu w komorze

• Czy drzwi są prawidłowo zamknięte?

• Czy produkty nie przeszkadzają w

• Jeśli przednia krawędź chłodziarki jest

ciepła, nie jest to wynikiem

uszkodzenia, ale powstawania

• Furkot, szum z rozprężania, pochodzące

z obwodu chłodniczego są zjawiskiem

Urządzenia do zabudowy

• Należy okresowo czyścić kratki wentylacyjne za

pomocą odkurzacza lub szczotki (patrz rysunek A).

• Części zewnętrzne czyścić miękką szmatką.

1. Opróżnić komory chłodziarki i zamrażarki.

2. Odłączyć urządzenie od sieci elektrycznej.

3. Odszronić komorę zamrażarki, wyczyścić i osuszyć

4. Pozostawić drzwi otwarte, aby zapobiec powstaniu

nieprzyjemnych zapachów.

63602068PL.fm Page 132 Monday, June 8, 2009 6:35 PM133

SERWIS TECHNICZNY Przed skontaktowaniem się z Serwisem

1. Sprawdzić, czy nie ma możliwości

samodzielnego usunięcia usterki (patrz

“Instrukcja wyszukiwania usterek”).

2. Uruchomić ponownie urządzenie, aby

upewnić się czy usterka nie ustąpiła.

Jeśli wynik jest negatywny, wyłączyć

ponownie urządzenie i powtórzyć

sprawdzian po godzinie.

3. Jeżeli rezultat jest w dalszym ciągu

negatywny, należy skontaktować się z

Serwisem Technicznym.

• numer serwisowy (numer po słowie

SERVICE, na tabliczce znamionowej,

znajdującej się wewnątrz urządzenia),

• numer telefonu wraz numerem

Uwaga: Jeżeli technik z Serwisu wykona

zamianę zawiasów drzwi, aby otwierały się

w przeciwną stronę, to czynność ta nie jest

wykonywana w ramach gwarancji.

• Urządzenie należy zainstalować z dala od

• Należy je ustawić w miejscu suchym i z

• Nie należy zasłaniać miejsc dopływu

powietrza na górze i na dole urządzenia.

• Wyczyścić wnętrze (patrz rozdział “Jak

wyczyścić komorę chłodziarki”).

Podłączenie elektryczne

• Podłączenie musi być zgodne z

obowiązującymi przepisami lokalnymi.

• Dane dotyczące napięcia i pobieranej

mocy są podane na tabliczce

znamionowej, znajdującej się z boku

szuflad na owoce i warzywa.

W przypadku urządzeń wolnostojących

• Aby zapewnić optymalną pracę

urządzenia, należy pozostawić ponad nim

co najmniej 5 cm wolnej przestrzeni, zaś

sąsiadujące meble ustawić w dostatecznej

odległości umożliwiającej swobodną

cyrkulację powietrza.

• Urządzenie należy ustawić dokładnie

poziomo, regulując w razie potrzeby

• Uziemienie urządzenia jest

obowiązkowe, zgodnie z przepisami

prawa. Producent nie ponosi żadnej

odpowiedzialności z tytułu

ewentualnych szkód u osób, zwierząt

lub strat materialnych wynikających z

nieprzestrzegania tych norm.

• Jeśli wtyczka i gniazdko nie są tego

samego typu, należy zwrócić się do

wykwalifikowanego montera, aby wymienił

• Nie używać przedłużaczy ani rozdzielaczy.

Odłączenie od sieci elektrycznej

• Musi istnieć możliwość odłączenia,

poprzez wyjęcie wtyczki lub wyłączenie

wyłącznika dwubiegunowego

zainstalowanego przed gniazdkiem.

63602068PL.fm Page 133 Monday, June 8, 2009 6:35 PM134

PRZEKŁADANIE DRZWI NA PRZECIWNĄ

Można zmienić stronę, na którą otwierają się drzwi

Państwa chłodziarki i zamrażarki.

• Upewnić się, że chłodziarka i zamrażarka nie są

podłączone do instalacji elektrycznej i są puste.

• Zalecamy wykonanie przekładania drzwi w dwie

• Wkrętak krzyżakowy

• Klucz zwykły lub nasadowy 8 mm i 10 mm.

Podpierając chłodziarko-zamrażarkę w części tylnej,

aby uzyskać dostęp do podstawy, nie przechylać jej do

tyłu więcej niż 45ș i oprzeć na styropianie z opakowania

lub podobnym delikatnym materiale, aby nie uszkodzić

rur chłodzących z tyłu chłodziarko-zamrażarki.

Wyjąć dwie śruby znajdujące się z tyłu chłodziarko-

Podnieść blat chłodziarko-zamrażarki.

Za pomocą klucza, zwykłego lub nasadowego, 8 mm

wykręcić 3 śruby zawiasów. Wyjąć trzy śruby po

Zdjąć wspornik i plastikową pokrywę.

Wyjąć i wymienić sworzeń we wsporniku.

Włożyć go po przeciwnej stronie chłodziarko-

Unieść drzwi górne ze wspornika zawiasu środkowego i

odsunąć od korpusu chłodziarko-zamrażarki.

Wyjąć wkręt ustalający z części górnej chłodziarki i

zamontować po przeciwnej stronie.

Zdjąć zawiasy środkowe przy pomocy klucza zwykłego/

Uważać, aby nie zgubić białej przekładki. Odłożyć

zawias. Unieść drzwi ze wspornika dolnego.

Wymontować płyty zamykające ze środka chłodziarki i

zamontować je po przeciwnej stronie. Wymontować

płyty zamykające z drzwi i zamontować tuleje zawiasów

po przeciwnej stronie.

63602068PL.fm Page 134 Monday, June 8, 2009 6:35 PM135

Odkręcić i zdjąć nóżki poziomujące.

Wymontować dolny wspornik za pomocą klucza

zwykłego lub nasadowego 8 mm. Wyjąć i wymienić

sworzeń, za pomocą klucza 10 mm odkręcić nakrętkę, a

za pomocą płaskiego wkrętaka wyciągnąć sworzeń.

Konieczne może okazać się popchnięcie sworznia od

dołu, aby móc go całkowicie wyjąć.

Wyjąć śrubę z podstawy i zamontować ją po przeciwnej

Wymontować płyty zamykające z nieużywanej strony

chłodziarko-zamrażarki i zamontować je na otworach po

Wymienić drzwi i wsporniki w odwrotnej kolejności.

Wymieniając nóżki zwrócić uwagę, by największa nóżka

znalazła się po stronie bez wspornika.

Przed ostatecznym dokręceniem zawiasu dolnego

skontrolować, czy jedne i drugie drzwi są dokładnie

ustawione poziomo i pionowo oraz czy uszczelki nie

przepuszczają po żadnej ze stron

63602068PL.fm Page 135 Monday, June 8, 2009 6:35 PM136
