BRUKSANVISNING ARC 2353 AL WHIRLPOOL

sorgfältig abtrocknen.

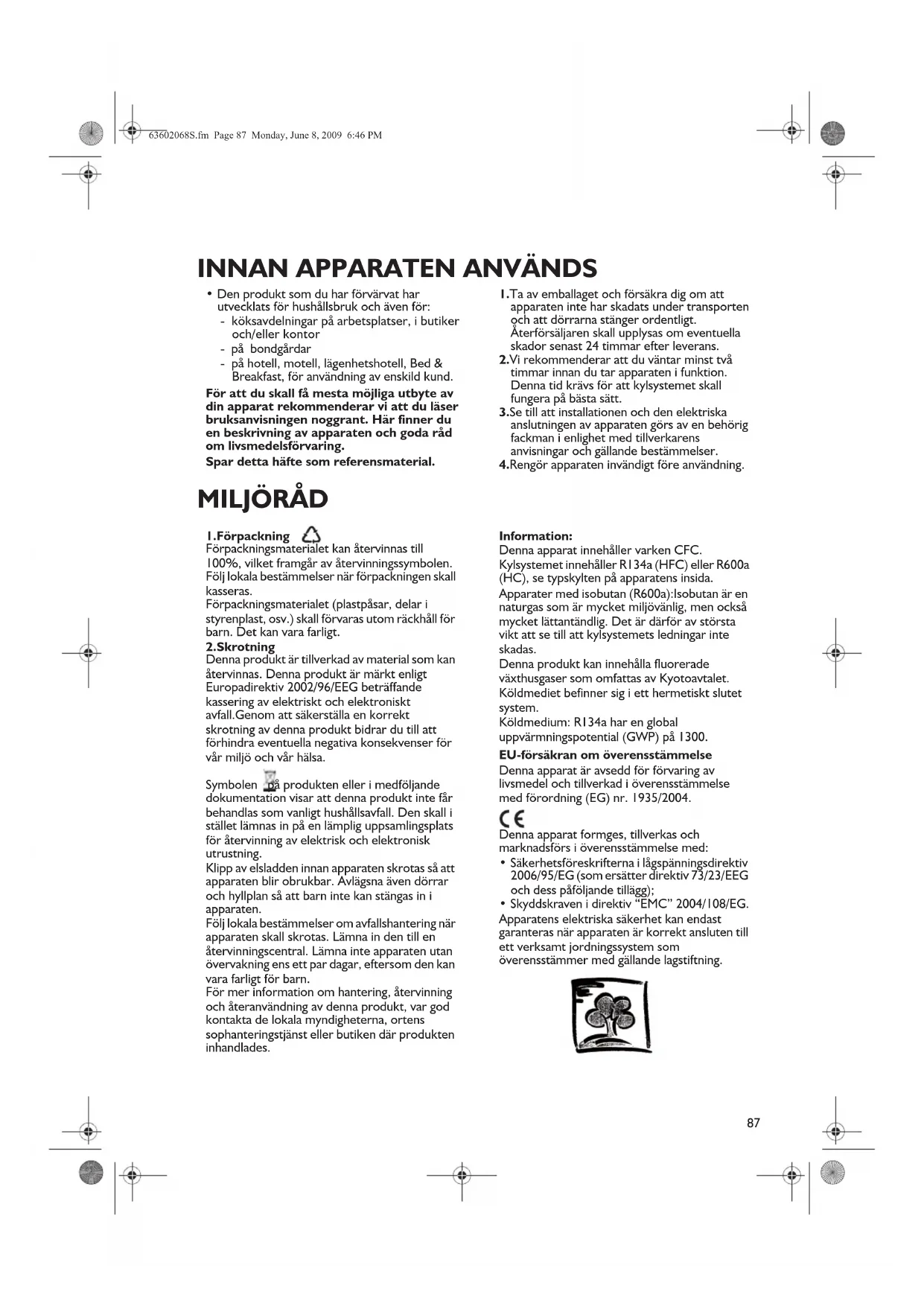

INNAN APPARATEN ANVÄNDS MILJÖRÅD

• Den produkt som du har förvärvat har

utvecklats för hushållsbruk och även för:

- köksavdelningar på arbetsplatser, i butiker

- på hotell, motell, lägenhetshotell, Bed &

Breakfast, för användning av enskild kund.

För att du skall få mesta möjliga utbyte av

din apparat rekommenderar vi att du läser

bruksanvisningen noggrant. Här finner du

en beskrivning av apparaten och goda råd

om livsmedelsförvaring.

Spar detta häfte som referensmaterial.

1.Ta av emballaget och försäkra dig om att

apparaten inte har skadats under transporten

och att dörrarna stänger ordentligt.

Återförsäljaren skall upplysas om eventuella

skador senast 24 timmar efter leverans.

2.Vi rekommenderar att du väntar minst två

timmar innan du tar apparaten i funktion.

Denna tid krävs för att kylsystemet skall

fungera på bästa sätt.

3.Se till att installationen och den elektriska

anslutningen av apparaten görs av en behörig

fackman i enlighet med tillverkarens

anvisningar och gällande bestämmelser.

4.Rengör apparaten invändigt före användning.

Förpackningsmaterialet kan återvinnas till

100%, vilket framgår av återvinningssymbolen.

Följ lokala bestämmelser när förpackningen skall

Förpackningsmaterialet (plastpåsar, delar i

styrenplast, osv.) skall förvaras utom räckhåll för

barn. Det kan vara farligt.

Denna produkt är tillverkad av material som kan

återvinnas. Denna produkt är märkt enligt

Europadirektiv 2002/96/EEG beträffande

kassering av elektriskt och elektroniskt

avfall.Genom att säkerställa en korrekt

skrotning av denna produkt bidrar du till att

förhindra eventuella negativa konsekvenser för

vår miljö och vår hälsa.

Symbolen på produkten eller i medföljande

dokumentation visar att denna produkt inte får

behandlas som vanligt hushållsavfall. Den skall i

stället lämnas in på en lämplig uppsamlingsplats

för återvinning av elektrisk och elektronisk

Klipp av elsladden innan apparaten skrotas så att

apparaten blir obrukbar. Avlägsna även dörrar

och hyllplan så att barn inte kan stängas in i

Följ lokala bestämmelser om avfallshantering när

apparaten skall skrotas. Lämna in den till en

återvinningscentral. Lämna inte apparaten utan

övervakning ens ett par dagar, eftersom den kan

vara farligt för barn.

För mer information om hantering, återvinning

och återanvändning av denna produkt, var god

kontakta de lokala myndigheterna, ortens

sophanteringstjänst eller butiken där produkten

Denna apparat innehåller varken CFC.

Kylsystemet innehåller R134a (HFC) eller R600a

(HC), se typskylten på apparatens insida.

Apparater med isobutan (R600a):Isobutan är en

naturgas som är mycket miljövänlig, men också

mycket lättantändlig. Det är därför av största

vikt att se till att kylsystemets ledningar inte

Denna produkt kan innehålla fluorerade

växthusgaser som omfattas av Kyotoavtalet.

Köldmediet befinner sig i ett hermetiskt slutet

Köldmedium: R134a har en global

uppvärmningspotential (GWP) på 1300.

EU-försäkran om överensstämmelse

Denna apparat är avsedd för förvaring av

livsmedel och tillverkad i överensstämmelse

med förordning (EG) nr. 1935/2004.

Denna apparat formges, tillverkas och

marknadsförs i överensstämmelse med:

• Säkerhetsföreskrifterna i lågspänningsdirektiv

2006/95/EG (som ersätter direktiv 73/23/EEG

och dess påföljande tillägg);

• Skyddskraven i direktiv “EMC” 2004/108/EG.

Apparatens elektriska säkerhet kan endast

garanteras när apparaten är korrekt ansluten till

ett verksamt jordningssystem som

överensstämmer med gällande lagstiftning.

63602068S.fm Page 87 Monday, June 8, 2009 6:46 PM88

FÖRSIKTIGHETSÅTGÄRDER OCH ALLMÄNNA FÖRSLAG INSTALLATION

• För att flytta och installera apparaten krävs

• Var försiktig när du flyttar apparaten så att

golven (t.ex. parkettgolv) inte skadas.

• Se till att elsladden inte blir skadad under

• Se till att denna apparat inte placeras i

närheten av en värmekälla.

• För att god ventilation skall kunna garanteras

måste det finnas tillräckligt med utrymme

runtom skåpet - både ovanför och på sidorna.

Följ installationsanvisningarna.

• Se till att apparatens ventilationsöppningar

inte är blockerade eller övertäckta.

• Se till kylsystemets ledningar inte skadas.

• Ställ apparaten på ett golv som klarar att bära

upp dess tyngd och på en plats som är lämplig

för dess dimensioner och användning och se

till att den står i våg.

• Placera apparaten i ett torrt rum med god

ventilation. Apparaten är utformad för att

fungera i omgivningstemperaturer inom

bestämda intervall, som i sin tur är beroende

av vilken klimatklass apparaten tillhör.

Apparatens klimatklass anges på typskylten:

Det finns risk att apparaten inte fungerar på

korrekt sätt om den står i ett rum där

temperaturen är lägre eller högre än den

• Kontrollera att spänningen på typskylten

överensstämmer med spänningen i din

• Använd inte förlängningssladdar eller

• Använd vattenslangen som medföljer den nya

apparaten för anslutningen till

Använd inte den gamla apparatens slang.

• Elsladden får endast bytas eller modifieras av

kompetent personal eller av Kundtjänst.

• Det måste vara möjligt att skilja apparaten

från elnätet, antingen genom att dra ut

stickkontakten ur eluttaget eller med hjälp av

en tvåpolig strömbrytare som skall sitta

mellan apparaten och eluttaget.

• Ställ aldrig in srpayburkar eller behållare som

innehåller bränsle eller lättantändliga gaser i

• Förvara inte bensin och andra lättantändliga

ämnen i gas- eller vätskeform i närheten av

denna apparat eller andra elektriska

apparater. Gaserna som utvecklas kan

förorsaka brand eller explosion.

• Använd inga andra typer av mekaniska,

elektriska och kemiska anordningar än dem

som rekommenderas av tillverkaren för att

påskynda avfrostningen.

• Använd inte och lägg inte in elektriska

apparater inuti apparaten om dessa inte är

specifikt auktoriserade av tillverkaren.

• Apparaten får ej användas av personer

(inklusive barn) med reducerad fysisk,

känslomässig eller mental kapacitet, eller av

personer utan lämplig kompetens eller

erfarenhet, såvida de inte fått instruktioner

om apparatens användande från den eller de

personer som ansvarar för deras säkerhet.

• Låt inte barn leka med apparaten eller gömma

sig inuti den. Barn som ägnar sig åt sådana

lekar riskerar att bli instängda i apparaten med

påföljande risk för kvävning.

• Förtär inte den vätska (ej giftig) som finns i

frysackumulatorerna (på vissa modeller).

• Förtär inte isbitar eller isglassar direkt efter att

de tagits ut ur frysen. Den låga temperaturen

kan förorsaka köldskador.

• Dra alltid ut stickkontakten ur eluttaget eller

skilj skåpet från elnätet på annat sätt innan

någon typ av rengöring och underhåll görs.

• Apparater som är utrustade med ismaskin och

vattendistributör måste anslutas till en

vattenledning med dricksvatten (med ett

tryck mellan 0,17 och 0,81 MPa (1,7 och 8,1

bar)). Ismaskiner och/eller vattendistributörer

som inte är direkt kopplade till en

vattenledning får endast fyllas med

• Använd kyldelen uteslutande för förvaring av

färska livsmedel och frysdelen uteslutande för

förvaring av frysta livsmedel, infrysning av

färska livsmedel och tillverkning av isbitar.

• Förvara inte glasbehållare som innehåller

vätskor i frysdelen. De kan spricka.

Tillverkaren accepterar inget ansvar om

ovan nämnda säkerhetsföreskrifter och

förslag inte iakttas.

Klimatklass Omgivnings-

SN Från 10 till 32 Från 50 till 90

N Från 16 till 32 Från 61 till 90

ST Från 16 till 38 Från 61 till 100

T Från 16 till 43 Från 61 till 110

63602068S.fm Page 88 Monday, June 8, 2009 6:46 PM89

ANVÄNDNING AV KYLDELEN OCH DESS FUNKTIONER Detta är ett kylskåp med -stjärnig frysdel.

Avfrostningen av kyldelen sker helt automatiskt.

Att ta kylskåpet i bruk

Sätt in stickkontakten i eluttaget.

Använd termostaten för att reglera temperaturen i både kyldelen

Temperaturreglering i kyl och frys:

1. För att skåpet skall fungera korrekt med bästa möjliga

temperatur för livsmedelsförvaring rekommenderar vi att

termostaten regleras enligt anvisningarna på det

medföljande produktbladet.

2. Använd termostatratten för att ändra temperaturen i kyldelen.

• till de lägsta numren/MIN för att få HÖGRE temperatur i

• till de högsta numren/MAX för att ställa in LÄGRE

Termostaten i läge 0: apparatens funktioner och belysning är

3. Tryck på knappen (fig. G) för att aktivera

antikondensanordningen.

Rumstemperaturen, apparatens placering och hur ofta skåpdörren

öppnas påverkar den invändiga temperaturen. Termostatratten

måste därför regleras med hänsyn tagen till dessa faktorer.

Placering av livsmedel i kyldelen

C. Frukt och grönsaker

F. Smör, mjölkprodukter, ost

• I det tomma utrymmet mellan hyllorna och kylskåpets bakre

innervägg skall luften kunna cirkulera obehindrat.

• Placera livsmedlen på sådant sätt att de inte kommer i direkt

kontakt med kyldelens bakre vägg.

• Lägg inte in varma livsmedel i kyl- eller frysdelen.

• Förvara vätskor i behållare med lock.

• Om grönsaker med hög vätskehalt förvaras i kylskåpet kan det

bildas kondens i den nedersta lådan. Detta försämrar dock inte

apparatens funktion.

antikondensanordning

63602068S.fm Page 89 Monday, June 8, 2009 6:46 PM90

ANVÄNDNING AV FRYSDELEN OCH DESS FUNKTIONER Frysdelen är -stjärnig.

I frysdelen går det att lagra frysta livsmedel under så lång

tid som anges på livsmedelsförpackningen. I frysdelen går

det dessutom att frysa in färska livsmedel. Livsmedel som

skall frysas in skall läggas på det översta gallret. Frysta

livsmedel skall däremot placeras längre ned i frysen så att

de inte kommer i kontakt med livsmedlen som skall frysas

På dataskylten anges vilken mängd färska livsmedel det går

att frysa in under ett dygn (24 timmar).

Slå in färska matvaror som skall frysas i

• aluminium- eller plastfolie eller lägg dem i platsbehållare med

lock eller i andra lämpliga frysförpackningar.

• I frysdelen kan lämplig temperatur för livsmedelsförvaring

bibehållas även under ett strömavbrott. Vi rekommenderar

dock att frysdelens dörr inte öppnas under strömavbrottet.

I vidstående tabell anges hur många månader frysta

livsmedel av olika slag kan förvaras i frysen. Följ dessa

Att tänka på när du köper frysta livsmedel:

• Försäkra dig om att förpackningen eller omslaget är intakt

eftersom kvaliteten på livsmedlet annars kan ha försämrats.

Om förpackningen är skrovlig eller har fuktfläckar har

livsmedlet inte förvarats på optimalt sätt och det finns risk att

det har börjat tina.

• Planera din runda i livsmedelsaffären så att du går till frysdisken

det sista du gör och använd fryspåsar för hemtransporten.

• Lägg in de frysta livsmedlen i frysen så fort du kommer hem.

• Tinade livsmedel får inte frysas om, utan måste förtäras inom

• Se till att temperaturvariationerna i matvarorna blir så små

som möjligt. Respektera det “bäst före datum” som anges på

• Följ alltid anvisningarna om frysförvaring som finns på

Tillverkning av isbitar

• Fyll isbitslådan till 3/4 med vatten och placera den på

infrysningsutrymmets botten.

Använd inte spetsiga eller vassa föremål för att få loss

63602068S.fm Page 90 Monday, June 8, 2009 6:46 PM91

AVFROSTNING OCH RENGÖRING AV FRYSDELEN RENGÖRING AV KYLDELEN Vi rekommenderar att frysdelen frostas av en eller två

gånger per år eller när islagret på väggarna har blivit ca

3 mm tjockt. Det är en god regel att passa på att göra

avfrostningen när livsmedelsförråden inte är så stora.

1. Öppna skåpdörren och ta ut alla livsmedel. Slå in

matvarorna i tidningspapper och lägg dem tätt intill

varandra på en mycket sval plats eller i en frysväska.

2. Dra ut stickkontakten ur eluttaget.

3. Låt skåpdörren stå öppen så att all frost på frysdelens

4. Torka upp allt avfrostningsvatten som finns på frysdelens

5. Rengör frysens insida med en svamp som fuktats i en

blandning av ljummet vatten och milt rengöringsmedel.

Använd inte slipmedel.

6. Skölj och torka noggrant.

Anmärkning: Använd aldrig spetsiga eller vassa föremål

eller artificiell uppvärmning för att få bort frostlagret.

Det finns risk att det uppstår permanenta skador på

Rengör kyldelen regelbundet.

Avfrostningen av kyldelen sker helt automatiskt.

Det är helt normalt att det bildas vattendroppar på kyldelens

bakre innervägg och det visar att det automatiska

avfrostningsprogrammet pågår.

Avfrostningsvattnet leds till ett dräneringshål och samlas

sedan upp i en behållare där det förångas.

Dra alltid ut stickkontakten ur eluttaget innan någon typ av

• Rengör med en svamp som fuktats i ljummet vatten och/

eller milt rengöringsmedel.

• Skölj och torka torrt med en mjuk trasa.

Använd inte slipmedel.

63602068S.fm Page 91 Monday, June 8, 2009 6:46 PM92

RENGÖRING OCH UNDERHÅLL Felsökning

1. Apparaten fungerar inte.

• Är det strömavbrott?

• Är stickkontakten ordentligt insatt i eluttaget?

• Har strömmen brutits med hjälp av den

tvåpoliga strömbrytaren?

• Har en säkring gått?

• Är elsladden trasig?

• Står frysens reglage i läge 0 (Stopp)?

2. Temperaturen inuti kyl- och frysdelen är

inte tillräckligt låg.

• Är dörren ordentligt stängd?

• Står apparaten i närheten av en värmekälla?

• Är termostaten inställd på rätt sätt?

• Finns det något som hindrar att luften cirkulerar

genom ventilationsgallren?

3. Temperaturen inuti kyldelen är alltför låg.

• Är termostaten inställd på rätt sätt?

4. Det finns vatten på kyldelens botten.

• Finns det något som hindrar att

avfrostningsvattnet rinner undan?

5. Den invändiga belysningen fungerar inte.

Kontrollera först punkt 1 och gör sedan

• Dra ut stickkontakten ur eluttaget.

I den medföljande översikten finns anvisningar

och ritningar som förklarar hur man kommer åt

• Kontrollera glödlampan och byt eventuellt.

6. Onormal isbildning i frysdelen

• Är dörren ordentligt stängd?

• Hindrar livsmedlen som finns i frysdelen att

dörren stängs ordentligt?

• Att listen på kylskåpets framsida blir varm

betyder inte att det är något fel, utan

avsikten är att förebygga kondensbildning.

• Blås- och gurgelljud som kommer från

kylsystemet är helt normala.

Inbyggda kyl- och frysskåp

• Rengör regelbundet ventilationsgallren med en

dammsugare eller med en borste (se bild A).

• Rengör skåpets utsida med en mjuk trasa.

När du åker bort (längre bortavaro)

1. Töm kylen och frysen.

2. Dra ut stickkontakten ur eluttaget.

3. Frosta av frysdelen. Rengör både kyl- och frysdel

invändigt och torka torrt.

4. Lämna dörrarna öppna för att förhindra att det uppstår

1. Försök att åtgärda felet på egen hand (se

2. Sätt på apparaten igen för att kontrollera om

felet har åtgärdats.

Om så inte är fallet drar du ut stickkontakten ur

eluttaget, låter apparaten stå och vila i en timme

och gör sedan om försöket.

3. Om du inte lyckas åtgärda felet på egen hand

kontaktar du Service.

• Vilken typ av problem det rör sig om,

• Servicenumret (detta nummer finns efter ordet

SERVICE på dataskylten som finns inuti

• Fullständig adress,

• Telefon- och riktnummer.

Anmärkning: Omhängning av skåpets dörr

som utförs av Service täcks inte av garantin.

• Ställ inte apparaten i närheten av en värmekälla.

• Placera apparaten på en torr plats med god

• Var noga med att inte täcka över eller på annat

sätt blockera de nedre och övre

ventilationsöppningarna.

• Rengör apparatens insida (se avsnittet

“Rengöring av kyldelen”).

Elektrisk anslutning

• Den elektriska anslutningen skall utföras i

enlighet med gällande lokala

• Data angående spänning och effektförbrukning

finns på dataskylten som är placerad vid sidan av

frukt- och grönsakslådorna.

Fristående kyl- och frysskåp

• För att kylskåpet skall fungera på bästa sätt

måste det vara ett tomrum på minst 5 cm

ovanför skåpet. Placera annan köksinredning på

lämpligt avstånd för att säkerställa en god

• Ställ skåpet i våg och justera framfötterna om

• Enligt lag är det obligatoriskt att ansluta

apparaten till jord. Tillverkaren

accepterar inget ansvar för personskador

och skador på föremål som uppstår till

följd av att dessa anvisningar inte har följts.

• Låt en behörig fackman byta ut eluttaget om

stickkontakten och eluttaget inte är av samma

• Använd inte förlängningssladdar eller adaptrar.

Skilja apparaten från elnätet

• Det måste vara möjligt att skilja apparaten från

elnätet, antingen genom att dra ut

stickkontakten ur eluttaget eller med hjälp av

en tvåpolig strömbrytare som skall sitta mellan

apparaten och eluttaget.

63602068S.fm Page 93 Monday, June 8, 2009 6:46 PM94

OMHÄNGNING AV DÖRRARNA Det går att hänga om kylens/frysens dörrar.

• Kontrollera att kylen/frysen inte är ansluten till elnätet och

att både kyl och frys är tomma.

• Det är lämpligt att vara två när dörrarna hängs om.

• 8 mm och 10 mm fast nyckel eller hylsnyckel.

Se till att kylen/frysen inte lutar mer än 45º bakåt när den läggs

ner på baksidan för att man skall kunna komma undersidan.

Låt den vila på förpackningsmaterial i skumplast eller dylikt, så

att kylrören på kylens/frysens baksida inte skadas.

Skruva loss de två skruvarna som finns på baksidan av kylen/

Lyft bort kylens/frysens toppskiva.

Använd en 8 mm fast nyckel eller hylsnyckel för att lossa de 3

bultarna från gångjärnet. Skruva ur de tre bultarna på motsatt

Ta av fästet och plastskyddet.

Avlägsna sprinten och sätt tillbaka den i fästet.

Sätt tillbaka den på motsatt sida av kylen/frysen.

Lyft av den översta dörren från det mittersta gångjärnsfästet

och lyft bort den från kylen/frysen. Avlägsna låsskruven från

kylens ovansida och skruva i den på motsatt sida.

Ta av det mittersta gångjärnet med hjälp av en 8 mm fast

nyckel eller hylsnyckel.

Var noga med att se till att det vita distanselementet inte

kommer bort. Flytta gångjärnet åt sidan. Lyft av dörren från

Ta bort låsplattorna från mittpartiet av kylen och montera

dem på motsatt sida. Ta bort låsplattorna från dörrarna och

montera gångjärnsbussningarna på motsatt sida.

63602068S.fm Page 94 Monday, June 8, 2009 6:46 PM95

Skruva loss fötterna och ta av dem.

Ta bort det nedersta fästet med hjälp av en 8 mm fast nyckel

eller hylsnyckel. Avlägsna sprinten och sätt tillbaka den.

Använd en 10 mm nyckel för att skruva loss muttern och en

skruvmejsel för att skruva loss sprinten. Det kan vara

nödvändigt att trycka ut sprinten från undersidan för att få ut

Skruva loss skruven på undersidan och sätt i den på motsatt

Ta bort låsplattorna från den sida av kylen/frysen som inte

används och montera dem i hålen som finns i fästena.

Sätt tillbaka dörrar och fästen i omvänd ordning.

När fötterna sätts på plats, se till att den högsta foten hamnar

på den sida där inget fäste finns.

Kontrollera att båda dörrarna hänger rakt både i horisontal-

och vertikalriktningen och att isoleringslisterna sluter tätt på

alla sidor innan du drar åt det nedersta gångjärnet.

63602068S.fm Page 95 Monday, June 8, 2009 6:46 PM96

Symbolet på produktet eller på

Det kan forårsake kuldesår.

Symbolet på produktet eller på

opvarmning (GWP) på 1300.

For fritstående apparater
