РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WMT503 WHIRLPOOL

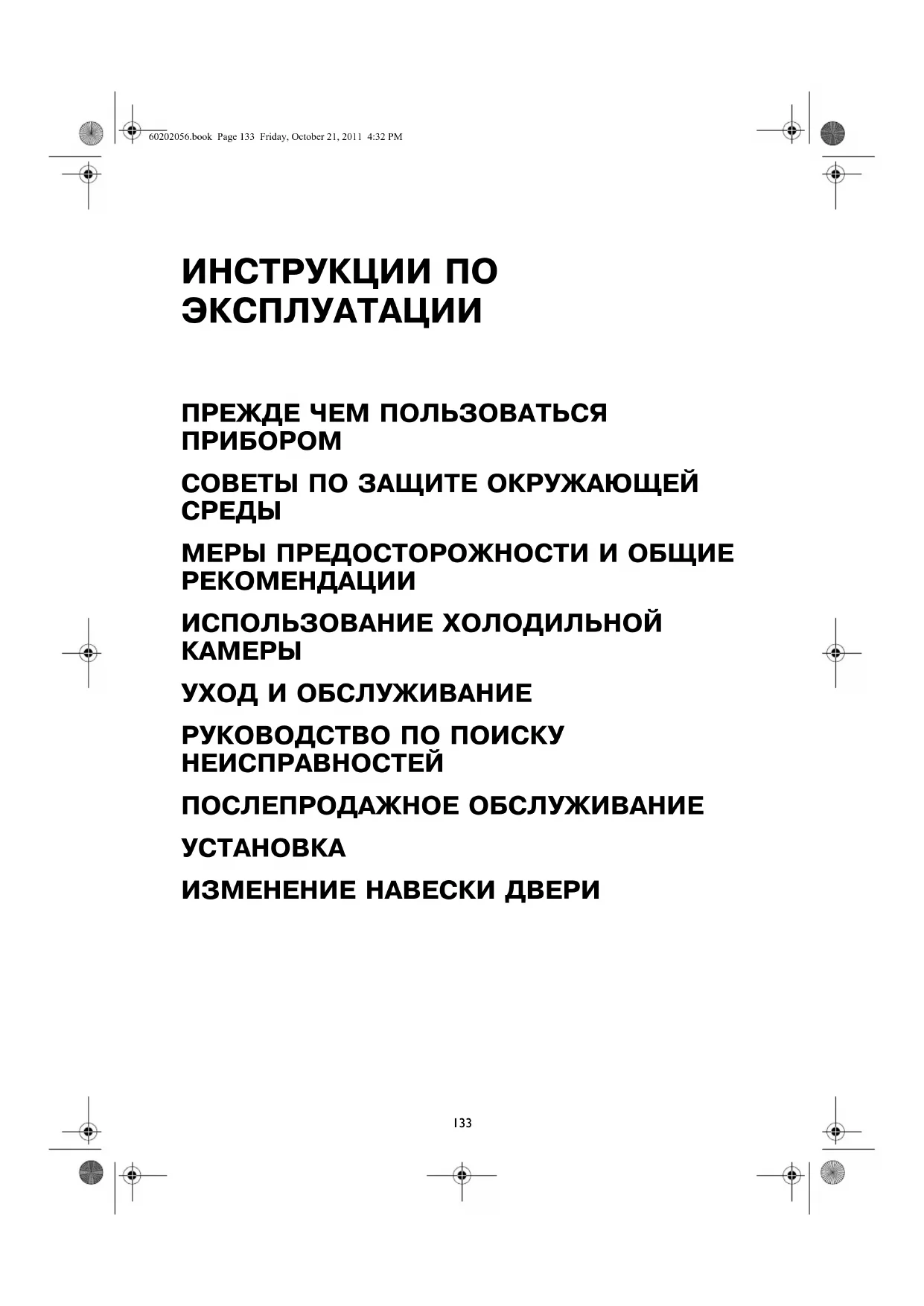

РУССКИЙ Инструкции по эксплуатации Страница 133

ПPЕЖДЕ ЧЕМ ПОЛЬЗОВАТЬСЯ

СОВЕТЫ ПО ЗАЩИТЕ ОКPУЖАЮЩЕЙ

МЕРЫ ПРЕДОСТОРОЖНОСТИ И ОБЩИЕ

ИСПОЛЬЗОВАНИЕ ХОЛОДИЛЬНОЙ

РУКОВОДСТВО ПО ПОИСКУ

ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ

ИЗМЕНЕНИЕ НАВЕСКИ ДВЕРИ

60202056.book Page 133 Friday, October 21, 2011 4:32 PM134

ПPЕЖДЕ ЧЕМ ПОЛЬЗОВАТЬСЯ ПPИБОPОМ

СОВЕТЫ ПО ЗАЩИТЕ ОКPУЖАЮЩЕЙ

• Приобретенный вами прибор

предназначен для использования в быту,

а также в следующих случаях:

" в помещениях, используемых под

кухню в магазинах, офисах и иных

" в кухнях на фермах

" в отелях, мотелях, резиденциях и

гостиницах типа B&B для пользования

этим прибором отдельными

Для того чтобы использовать прибор

оптимальным образом, рекомендуем

внимательно прочитать данное

руководство по эксплуатации. В нем

приведено описание прибора и

различные полезные советы.

Сохраните данное руководство для

получения нужных рекомендаций в

1. После распаковки прибора убедитесь в

том, что он не поврежден и что дверь

плотно закрывается. В случае наличия

повреждений необходимо сообщить о

них продавцу в течение 24 часов с

момента приобретения изделия.

2. Перед тем как включать прибор,

подождите не менее двух часов для

того, чтобы обеспечить восстановление

эффективности работы холодильного

3. Установка и подсоединение прибора к

электрической сети должны

выполняться квалифицированным

специалистом в соответствии с

инструкциями производителя и

действующими местными инструкциями

по технике безопасности.

4. Прежде чем начинать пользоваться

прибором, сделайте внутри него уборку.

Упаковочный материал на 100% пригоден

для вторичной переработки, о чем

свидетельствует нанесенный на него

соответствующий символ. При удалении

отходов необходимо придерживаться

местных правил по переработке отходов.

Упаковочный материал (целлофановые

пакеты, детали из полистирола и т.п.)

является потенциальным источником

опасности для детей и должен храниться в

недоступном для них месте.

2.Реутилизация/удаление в отходы

Данный прибор изготовлен из материалов,

допускающих вторичную переработку.

Прибор имеет маркировку в соответствии с

Европейской директивой 2002/96/EC, Waste

Electrical and Electronic Equipment (WEEE "

Утилизация электрического и электронного

оборудования). Обеспечивая надлежащую

утилизацию прибора, потребитель

способствует предотвращению возможного

негативного воздействия на окружающую

среду и здоровье людей.

Символ , имеющийся на изделии или в

сопроводительной документации, указывает

на то, что данное изделие не может быть

удалено в отходы как бытовой мусор, а

должно быть доставлено в соответствующий

пункт сбора и переработки электрического и

электронного оборудования.

Сдавая прибор на слом, приведите его в

нерабочее состояние; для этого срежьте

кабель питания и снимите двери и полки для

того, чтобы дети, играя, случайно не

оказались в ловушке внутри него. При сдаче

прибора на слом придерживайтесь

соответствующих местных правил и

сдавайте его в специальные центры по

переработке отходов; не оставляйте прибор

без присмотра даже на несколько дней, так

как он является источником потенциальной

опасности для детей. Более подробную

информацию о том, как следует обращаться

с прибором, а также о его сдаче на слом и

утилизации можно получить в

соответствующих местных органах власти,

службе сбора бытовых отходов или в

магазине, в котором он был приобретен.

В данном приборе не используются

хлорфторуглероды (ХФУ, CFC). В

холодильном контуре прибора содержится

фреон R134a (HFC) или R600a (HC), см.

паспортную табличку, установленную внутри

Приборы с изобутаном (R600a). Изобутан "

это природный газ, не оказывающий

воздействия на окружающую среду. Однако

следует соблюдать осторожность, поскольку

изобутан является горючим. В связи с этим

необходимо проверять трубопроводы

холодильного контура на отсутствие

Данное изделие может содержать

парниковые газы, подпадающие под

действие Киотского протокола; газ"хладагент

циркулирует в герметически закрытом

контуре. Газ"хладагент: R134a имеет

потенциал глобального потепления GWP

Заявление о соответствии

Данный прибор предназначен для хранения

продуктов питания и изготовлен в

соответствии с нормой (CE) № 1935/2004.

Данный прибор разработан, изготовлен и

выпущен в продажу в соответствии со

• нормами безопасности Директивы по

низковольтной аппаратуре 2006/95/ЕС

(заменившей Директиву 73/23/ЕЕС и

последующие поправки к ней);

• требованиями по защите Директивы по

Электробезопасность прибора

обеспечивается только тогда, когда он

должным образом подключен к

выполненному в соответствии с нормами

60202056.book Page 134 Friday, October 21, 2011 4:32 PM135

МЕРЫ ПРЕДОСТОРОЖНОСТИ И ОБЩИЕ

• Перемещение и установка прибора

должны выполняться не менее чем двумя

• Будьте осторожны при перемещении

прибора, чтобы не повредить полы

• При установке следите за тем, чтобы не

повредить кабель питания корпусом

• Проследите за тем, чтобы прибор не

находился вблизи источника тепла.

• Для обеспечения должной вентиляции

оставляйте свободное пространство по

обеим сторонам прибора и над ним и

следуйте инструкциям по установке.

• Следите за тем, чтобы вентиляционные

отверстия прибора оставались свободными.

• Будьте осторожны, чтобы не повредить

трубопроводы холодильного контура

• Устанавливайте и выравнивайте прибор

на полу, способном выдержать вес

прибора; выбранное для установки место

должно соответствовать размерам

прибора и его назначению.

• Устанавливайте прибор в сухом, хорошо

проветриваемом помещении. Прибор

предназначен для работы в помещении с

температурой, лежащей в приведенных

ниже интервалах, с учетом

климатического класса, указанного на

табличке технических данных. Прибор

может перестать работать должным

образом, если он находился длительное

время при температуре выше или ниже

• Удостоверьтесь, что величина

напряжения, указанная на табличке с

паспортными данными, соответствует

напряжению сети в вашем доме.

• Не пользуйтесь переходниками на одно

или несколько гнезд или удлинителями.

• Для подключения к сети водоснабжения

следует использовать трубу, поставляемую в

комплекте с новым изделием; нельзя

использовать трубу прибора, который был

установлен до этого.

• Изменения в конструкции кабеля питания

или его замена могут выполняться только

квалифицированным персоналом или

силами специалистов сервисных центров.

• Отключение от электрической сети

осуществляется извлечением вилки из

розетки или посредством двухполюсного

сетевого выключателя, устанавливаемого

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

• Запрещается помещать внутрь прибора

баллоны с аэрозолем или емкости,

содержащие горючие или

воспламеняющиеся вещества.

• Нельзя хранить и использовать бензин или

другие огнеопасные жидкости и газы вблизи

данного прибора или других электробытовых

приборов. Выделяемые ими пары могут

стать причиной пожара или взрыва.

• Нельзя пользоваться никакими

механическими, электрическими или

химическими приспособлениями для

ускорения процесса оттаивания кроме тех,

которые рекомендованы производителем

• Нельзя пользоваться или помещать

электроприборы внутрь прибора, если

такие приборы не относятся к типу,

рекомендованному производителем.

• Не разрешается пользование данным

прибором лицами (включая детей) со

сниженными физическими, сенсорными или

умственными возможностями, а также

лицами, не имеющими соответствующего

опыта и знаний, без надзора или

предварительного обучения пользованию

оборудованием со стороны лица,

отвечающего за их безопасность.

• Во избежание опасности удушья и

застревания внутри прибора не позволяйте

детям играть или прятаться в нем.

• Не допускайте попадания в желудок

жидкого содержимого (нетоксичного)

аккумуляторов холода (предусмотрены в

• Не ешьте кубики льда или мороженое типа

эскимо сразу после того, как они вынуты

из морозильной камеры, так как это может

вызвать ожоги от холода.

ПОЛЬЗОВАНИЕ ПРИБОРОМ

• Перед выполнением каких"либо операций

по техобслуживанию или уборке выньте

вилку из розетки или отключите питание в

• Все приборы, в которых предусмотрены

льдогенераторы и дозаторы воды, должны

быть подсоединены к системе

водоснабжения, в которой подается

только питьевая вода (при давлении в сети

водоснабжения 0,17"0,81 МПа (1,7"8,1

бар)). В льдогенераторы и/или дозаторы

воды, не соединенные напрямую с сетью

водоснабжения, следует наливать только

• Используйте холодильную камеру только

для хранения свежих продуктов, а

морозильную камеру только для хранения

замороженных продуктов и

замораживания свежих продуктов, а также

для получения кубиков льда.

• Не ставьте в морозильную камеру

стеклянные емкости с жидкостью, так как

Изготовитель снимает с себя всякую

ответственность в случае несоблюдения

приведенных выше указаний и мер

ИСПОЛЬЗОВАНИЕ ХОЛОДИЛЬНОЙ

Прибор оснащен внутренними устройствами управления.

Включите холодильник.

Когда холодильник подключен к сети, при раскрытии его

двери внутри загорается лампочка. Расположенный в

холодильной камере термостат позволяет регулировать

температуру внутри нее, а также в отделении низкой

температуры (когда оно есть).

Регулировка температуры прибора:

Термостат позволяет автоматически регулировать

При вращении ручки из положения 1 в 7 можно достичь

более низких значений температуры.

В положении O прибор не работает.

Для хранения продуктов в течение краткого времени ручка

термостата может быть установлена в положении между 1

(Мин.) и 3 (Средн.).

Температура окружающего воздуха, количество открываний

двери и положение прибора могут влиять на температуру

внутри холодильника. Положение ручки термостата следует

подбирать с учетом вышеуказанных факторов.

Хранение продуктов в холодильной камере

Разложите продукты, как показано на рисунке.

A Готовые продукты/приготовленные блюда

• Пространство между полками и внутренней задней

стенкой холодильника должно оставаться свободным,

чтобы не мешать циркуляции воздуха.

• Не кладите продукты так, чтобы они касались задней

• Не кладите в холодильник еще горячие продукты.

• Храните жидкости в закрытых емкостях.

Хранение овощей с высоким содержанием воды

может привести к образованию конденсата на

стеклянной полке ящика фруктов и овощей: это не

препятствует правильной работе прибора.

2. Стеклянные выдвижные полки

3. Стеклянная панель

4. Контейнер для фруктов и овощей

5. Регулировочные ножки

7. Корзина для бутылок

9. Выключатель освещения

10.Лампочка 60202056.book Page 136 Friday, October 21, 2011 4:32 PM137

При длительном отсутствии

1. Выньте все продукты из холодильника.

2. Отключите прибор от сети.

3. Выполните разморозку и очистку внутренних

4. Чтобы предупредить образование плесени,

неприятных запахов и окислений, когда прибор не

действует, оставьте его двери открытыми.

5. Выполните уборку прибора.

• Очистите внутреннюю часть отделения низкой

температуры (в моделях, где оно имеется) во во время

• Периодически делайте уборку холодильной камеры,

используя губку, смоченную в теплой воде и/или в

растворе нейтрального моющего средства. Вымойте

камеру и просушите мягкой тряпкой. Не используйте

абразивные вещества.

• Протирайте холодильник снаружи мягкой влажной

Не пользуйтесь абразивной пастой, металлической

мочалкой или пятновыводящими растворами

(например. ацетоном, трихлорэтиленом) или уксусом.

В случае замены лампочки действуйте следующим

• Отключите прибор от электросети

• Снимите винт крепления плафона

• Нажмите на язычки по бокам лампового плафона и

• Замените лампочку на новую мощностью не более 15 Вт.

• Поставьте ламповый плафон и подождите 5 минут,

прежде чем вновь подключить прибор.

Для чистки наружных поверхностей

холодильника используйте мягкую тряпку.

" При выполнении размораживания выполните чистку

морозильной камеры (в моделях, в которых она

" Периодически протирайте холодильную камеру губкой,

смоченной разведенным в теплой воде нейтральным

моющим средством. После этого сполосните водой и

вытрите досуха мягкой тряпкой.

Нельзя пользоваться абразивными пастами или

мочалками, пятновыводителями (например, ацетоном,

трихлорэтиленом) или уксусом.

60202056.book Page 137 Friday, October 21, 2011 4:32 PM138

РУКОВОДСТВО ПО ПОИСКУ

Когда слышны такие звуки

1. Если холодильник не работает,

• Имеется ли напряжение питания?

• Не поврежден ли сетевой шнур?

• Правильно ли вставлена в розетку

вилка сетевого шнура?

• Не перегорел ли предохранитель?

• Не установлена ли ручка термостата в

2. Температура внутри отделений

недостаточно низкая.

• Плотно ли закрыта дверца?

• Не скопилось ли на стенках

морозильной камеры избыточное

• Не установлен ли прибор вблизи

• Установлена ли ручка термостата в

правильное положение?

• Свободно ли циркулирует воздух?

3. Температура внутри холодильника

• Установлена ли ручка термостата в

правильное положение?

4. Повышенный шум при работе

• Правильно ли выполнена установка

• Нет ли касания или вибрации трубок в

задней части прибора?

5. На дне холодильной камеры

• Установлена ли ручка термостата в

правильное положение?

6. Не работает внутреннее

• Не было ли сбоя в подаче

• Выньте вилку из электрической

розетки, снимите крышку и проверьте,

не отошла ли лампочка. При

необходимости замените лампочку на

Звуки бульканья и шипенья в

холодильном контуре следует считать

нормальным явлением.

..значит, с Вашим холодильником все в порядке!!

60202056.book Page 138 Friday, October 21, 2011 4:32 PM139

Прежде чем обращаться в сервисный

1. Попробуйте устранить неполадки

самостоятельно (см. раздел

“Руководство по поиску

2. Вновь включите прибор, чтобы

проверить, устранена ли неполадка. При

отрицательном результате опять

отключите прибор и повторите

3. Если неисправность остается,

обратитесь в сервисный центр.

• сервисный номер (номер, следующий

после слова SERVICE на паспортной

табличке, находящейся внутри

• Устанавливайте прибор вдали от источников тепла.

Установка в жарком помещении, в месте,

подверженном воздействию прямых солнечных лучей

или вблизи от источников тепла (батареи отопления,

кухонной плиты) приводит к увеличению потребляемой

мощности и является нежелательной.

• Для обеспечения оптимальной работы прибора

оставьте над ним свободное пространство высотой

не менее 5 см и расположите стоящую рядом

мебель так, чтобы оставить достаточно места для

обеспечения необходимой циркуляции воздуха.

• Установите его в сухом, хорошо проветриваемом

помещении, на ровной поверхности, и

отрегулируйте, если нужно, переднюю ножку.

• Не закрывайте вентиляционную решетку в верхней

части прибора для обеспечения свободной

• Вымойте прибор изнутри и вставьте в него

принадлежности, входящие в комплект поставки.

• Заполните водой ванночку для кубиков льда (если

она входит в комплект поставки) и поставьте ее в

отделение с низкой температурой.

Подключение к электрической сети

• Подключение к электрической сети должно

выполняться в соответствии с местными нормами.

• Данные о напряжении питания и потребляемой

мощности указаны в табличке с паспортными

данными, расположенной внутри прибора с левой

стороны в отсеке для ящика для фруктов и овощей.

• Заземление данного прибора является

обязательным требованием законодательства.

Производитель снимает с себя всякую

ответственность за травмы людей, животных или

материальный ущерб, которые могут возникнуть в

результате несоблюдения вышеуказанных норм.

• Если вилка и розетка не соответствуют друг другу,

то необходимо заменить розетку. Замена должна

быть выполнена квалифицированным электриком.

• Не пользуйтесь переходниками на одно или

несколько гнезд или удлинителями.

Сторона навески дверей прибора может быть

изменена, эта операция выполняется сервисным

центром и не включается в гарантийные

60202056.book Page 139 Friday, October 21, 2011 4:32 PM140

ИЗМЕНЕНИЕ НАВЕСКИ ДВЕРИ

A. С помощью отвертки под крест открутите два винта

(1/2), установленные с задней стороны верхней

B. Снимите пластиковую крышку (3) м заглушку

отверстия под петлю (11)

C. Снимите два винта (4) крепления верхней петли (5)

D. Переставьте заглушку (6) на другую сторону

E. Наклоните холодильник с снимите два винта (7)

крепления нижней петли (8) и соответствующий

F. Снимите палец (10) с противоположной стороны

петли и поменяйте его местами с пальцем (9) в

G. Установите нижнюю петлю (8) и верхнюю петлю (5)

на другую сторону дверцы, повторив затем

операции, начиная от пункта A и до пункта D в

1./2.винты крепления верхней

4. винты крепления верхней

7. винты крепления нижней

9. палец на стороне петли

11. заглушка отверстия под

КАК ФУНКЦИОНИРА ОТДЕЛЕНИЕТО НА

помещения, магазини и/или канцеларии

" от клиенти в хотели, мотели,

резиденции, квартири.

пункт; не оставяйте уреда без надзор дори и

• Инсталирайте и нивелирайте уреда

• Инсталирайте уреда в сухо помещение

• Не яжте кубчета лед или близалки

питейна вода (при налягане на

КАК ФУНКЦИОНИРА ОТДЕЛЕНИЕТО НА
