Produkttyp	2-kanals effektförstärkare
Märke	Mac Audio
Modell	ZX 2000
Kategori	Mottagare / Förstärkare
Maximal uteffekt (stereo, 4 Ohm)	2 x 220 W
Maximal uteffekt (bryggad, 4 Ohm)	1 x 750 W
RMS-effekt (stereo, 4 Ohm)	2 x 100 W
RMS-effekt (stereo, 2 Ohm)	2 x 140 W
Högtalarimpedans (stereo)	2 - 8 Ohm
Frekvensrespons	5 - 50 000 Hz (-3 dB)
Total distorsion	< 0,05% (1 kHz)
Överhörningsdämpning	> 60 dB (1 kHz)
Ingångskänslighet LOW LEVEL	400 mV - 5 V
Ingångsimpedans LOW LEVEL	20 kOhm
Lågpassfilter	50-300 Hz, 12 dB/oktav
Högpassfilter	40-400 Hz, 12 dB/oktav
Bass Boost	0...12 dB vid 45 Hz
Strömförsörjning	+12 V (10-14,4 V), negativ jord
Säkring	2 x 20 A
Mått (L x H x D)	252 x 55 x 290 mm
Vikt	3,0 kg

Vanliga frågor - ZX 2000 MAC AUDIO

Vilken uteffekt har ZX 2000?

I stereo är maximal effekt 2 x 220 W vid 4 Ohm. I bryggad når den 1 x 750 W vid 4 Ohm.

Vilken matningsspänning krävs?

Förstärkaren kräver en matningsspänning på 12 V (10-14,4 V) med negativ jord.

Kan jag ansluta högtalare på 2 Ohm?

Ja, i stereodrift är minimiimpedansen 2 Ohm per kanal.

Hur ställer jag in lågpassfiltret för en subwoofer?

Ställ omkopplaren på LPF och justera gränsfrekvensen mellan 50 och 300 Hz.

Hur ansluter jag automatisk tändning?

Anslut förstärkarens REM-anslutning till bilradions fjärrstyrningsutgång med en kabel på 0,75 mm².

Kan jag använda förstärkaren i Tri-mode-läge?

Ja, men minimiimpedansen per kanal får inte underskrida 2 Ohm.

Vad gör jag om den röda lysdioden tänds?

Den röda lysdioden indikerar överbelastning eller kortslutning. Kontrollera anslutningarna och sänk volymen.

Vad är funktionen för Bass Boost?

Bass Boost gör det möjligt att öka basfrekvenserna upp till 12 dB vid 45 Hz.

Hur ansluter jag flera förstärkare?

Använd LINE OUT-utgångarna (Cinch) för att ansluta ytterligare förstärkare.

Vilken är startproceduren?

Förstärkaren startar automatiskt när REMOTE-signalen aktiveras av bilradion.

BRUKSANVISNING ZX 2000 MAC AUDIO

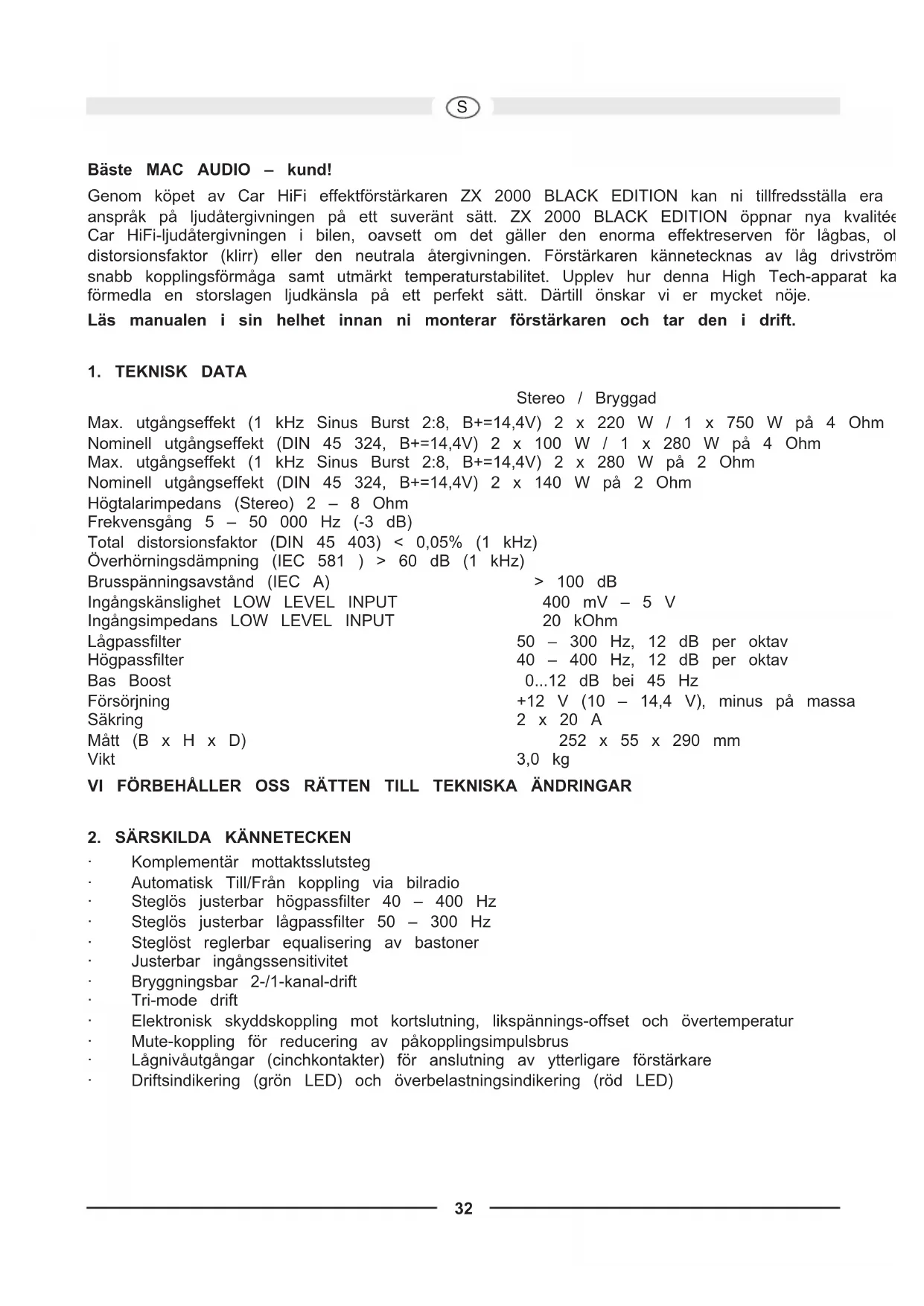

Bäste MAC AUDIO - kund!

Genom köpet av Car HiFi effekt Förstärkaren ZX 2000 BLACK EDITION kan ni tillfredsstalla era anspråk på ljudætergivningen på att suverant sätt. ZX 2000 BLACK EDITION öppnar nga kvalitée Car HiFi-ludætergivningen i bilen, oavsett om det gäller den enorma effektreserven for lögbas, ol distorsionsfaktor (klirr) eller den neutrala ätergivningen. Förstärkaren kännetecknas av låg drivström snabb kopplingsförmåga samt utmärkt temperaturstabilitet. Upplev hurenna High Tech-apparat ka formedla en storslagen ljudkänsla på att perfect sätt. Därtill önskar vi er mycket=noje.

Läs manualen i sin helhet innan ni monterar Förstärkaren och tar den i drift.

1. TEKNISK DATA

Stereo / Bryggad
Max. utgangseffekt (1 kHz Sinus Burst 2:8, B+=14,4V) 2 x 220 W / 1 x 750 W på 4 Ohm
Nominell utgangseffekt (DIN 45 324, B+=14,4V) 2 x 100 W / 1 x 280 W på 4 Ohm
Max. utgangseffekt (1 kHz Sinus Burst 2:8, B+=14,4V) 2 x 280 W på 2 Ohm
Nominell utgangseffekt (DIN 45 324, B+=14,4V) 2 x 140 W på 2 Ohm
Högtalarimpedans (Stereo) 2 - 8 Ohm
Frekvensgang 5 - 50 000 Hz (-3 dB)
Total distorsionsfaktor (DIN 45 403) < 0,05% (1 kHz)
Överhörningsdämpning (IEC 581) > 60 dB (1 kHz)
Brusspänningsavstand (IEC A) > 100 dB
Ingångskändslight LOW LEVEL INPUT 400 mV - 5 V
Ingångsimpedans LOW LEVEL INPUT 20 kOhm
Lågpassfilter 50 - 300 Hz, 12 dB per oktav
Högpassfilter 40 - 400 Hz, 12 dB per oktav
Bas Boost 0...12 dB bei 45 Hz
Försörjning +12 V (10 - 14,4 V), minus på massa
Säkring 2 x 20 A
Mätt (B x H x D) 252 x 55 x 290 mm
Vikt 3,0 kg

VI FÖRBEHÄLLER OSS RÄTTEN TILL TEKNISKA ÄNDRINGAR

2. SÄRSKILDA KÄNNETECKEN

- Komplementär mottaktsslutsteg
- Automatisk Till/Från koppling via bilradio
- Steglös justerbar högpassfilter 40 - 400 Hz
- Steglös justerbar lågpassfilter 50 - 300 Hz
- Steglös reglerbar equalising av bastoner
- Justerbar ingängssensitivitet
- Bryggningsbar 2-/1-kanal-drift
- Tri-mode drift
- Elektronisk skyddskoppling mot kortslutning, likspännings-offset och övertemperatur
- Mute-koppling für reducering av pakopplingsimpulsbrus
- Lagnivätgängar (cinchkontakter) für anslutting av ytterligare förstärkare
- Driftsindikering (grön LED) och überbelastningsindikering (röd LED)

3. VIKTIGA HÄNVISNINGAR FÖRE MONTAGE

Denna apparat lampar sig endast for anslutning till 12-Volt-system med negativ massa.
- Med tanke på strålningsvärmen som utvecklas under drift krävs det en montageplats med god luftcirkulation. Det är mycket viktigt att kylkroppens kylflänsar inte liggar an mot nàgon plåt annan yta som skulle kunna begrānsa luftcirkulationen. Förstärkaren fær ej monteras in i si oventilerade utrymmen (t.ex. i fördjupningen for reservoirdäcket aller under bilens mattor). Mon i bagageutrymmet rekommenderas.
· Montera Förstärkaren på sädant vis att den är skyddad mot damm och smuts i bösta möjliga
- Se till att ingängs- och utgangskablarna hamnar tillrackligt langt fran stromforsorjningskablarna, störningsinstrålning i annat fall kan uppträda.
- Beakta att säkringar och manövringsenheter skall vara atkomliga after montage.
Anlaggnings effekt och tillforlitliget ar beroende pa montagens kvalite. Lat montaget utforas foretradesvis av fackman, specielt i situationer dar flera högtalare, ell er tkt komplex flervag skull installeras.

4. ANSLUTNINGAR

4.1 STRÖMFÖRSÖRJNING OCH PÄKOPPLINGSAUTOMATIK

Viktig hänvisning: För att undvika kortslutning skull bilbatteriets pluspol koplas bort inna installation pâborjas.

De i bilar vanligen forekomande kablage ar ej tillrackligt for effektforstarkarens behov. Se till a stromledningarna till GND och till +12 V-klamman har tillracklig dimension. For koppling fran batt forstarkarens stromklammor kravs en ledningsarea pa minst 10~mm^2

Till en början koppla GND-klämman ihop på Förstärkaren med batteriets minuspol. Det ar viktigt koppling med god ledningsförmåga utförs. Smutsrester fran batteriets anslutningspunkter skall avlag noggrannt. En lös anslutning kan medfora felfunktion eller störningsljud och olinjär distorsion.

Förstärkarens +12 V-anslutting kopplas nu ihop med batteriets pluspol med hjälp av en strömka integrerad säkring. Säkringen bör befinna sig i batteriets narhet, av sakerhetsskal bör kabellängde batteriets pluspol till säkringen inte überstiga 60 cm. Säkringen sätts in Först after att samtiga installationsarbeiteten inklusive högtalaransluttingar ar avslutade.

Anslut nu Car HiFi-receiversns remotekabel till styrutgangen REM pa forstarkaren. For kopplingen forstarkarens REMOTE-anslutning och styrenheten ar en kabel med en area av 0,75 mm² tillrack

4.2 AUDIOKABEL

Vid installation av audiokabeln mellan bilradions Cinch-utgang och forstarkarens Cinch-ingang i bil audio- och strömförsörnjningskabeln ej dras på samma sida i bilen. Bättre ar en atskild installatio den ena kabeln i höger kabelkanal och den andra i vänster. Damed reduceras overföring av st till audiosignalen.

• I normalt driftsläge (d.v.s. en högtalare på varje enskild Förstärkarkanal) är det minsta slutmots 2 Ohm per kanal.
• I bryggad drift (två Förstärkarutgangar ihopkopplade) dublas det minsta slutmotstandet till 4 OH
  I tri-driftsläge fär impedansen per kanal inte ligga lagre an 2 Ohm.

• Anslut aldrig högtalarnas minuspol till fordonets chassi.

• Anslut aldrig +12 V fösörjningsspanning till en högtalarutgang. Detta leder till att Förstärkarens slutsteg forstör.

Om forstarkaren anvands med laga slutvarden aller om den anvands felaktigt enligt oven kan detta leda till att sjalva forstarkaren likval som högtalarna kan forstoras. I detta fall g garantin.

5. MANÖVRERINGSENHETER OCH IN-/UTGÄNGAR

5.1 INSTALLING AV INGANGSKÄNSLIGHET

Ingångskänsligehen kan anpassas till valfri bilradio eller kassettdäck. Vrid volymkontrollen på bilra till mittlåget och justera sedan regulatorn for ingängnivan (5) på sändant vis att en median geno volym näs. I detta läge ar det sakerställt att det i normalfallet finns tillräckligt med effektreserv brusspänningsavständ.

OBS: Testsignaler med hög volym skall bara matas ut kortvarigt for att undvika skador på högtalarna.

5.2 LAGPASSFILTER MED JUSTERBAR VAXELFREKVENS

Om Förstärkaren skall användas som subwoofer Förstärkare, ställs brytaren (1) i läge „LPF". Juster växelfrekvens på regulatorn (3). Därigenom ar filtret anpassat till klangkraven av den använda bashögtalaren.

Filtrets hoga signaldampning resultar i perfekt sänkning av medianer och höga frekvensområden

5.3 HÖGPASSFILTER MED JUSTERBAR VÄXELFREKVENS

Om Förstärkaren skall användas som Förstärkare für satellithögtalare (medel-/diskant-högtalare) sätts brytaren (1) i läge „HPF". Justera önskad växelfrekvens på regulatorn (2). Därmed Förstärks enda frekvensera ovanfor installd växelfrekvens. Därmed kan distorsion vid laga frekvenser och småsatellithögtalare p.g.a for stort membranlyft minimeras effektiv, utan att for den skull reducera ba

5.4 BAS-BOOST

Med hjälp av bas-boost Funktionen (4) erhält lyft och forvrängningskorrektion av de lagre basfrekvenserna.

5.5 UTGÄNGAR TILL ANSLUTNING AV YTTERLIGARE FÖRSTÄRKARE

Ingängssignalen frän LINE INPUT ansluttingarna L och R (7) vidarekopplas direkt till utgangsansluttingarna LINE OUT (8) L och R. LINE OUT ansluttingar möllgör ytterligare anslut forstärkareutan extra T-kontakt och kabel.

BILD 1 STRÖMFÖRSSÖRNINGS- / FJÄRSTYRNINGSANSLUTNINGAR

(1) Anslutningsklämma För +12 V batterispänning
(2) Anslutningsklämma REM for fjarrpäsätting
(3) Anslutningsklämma GND für massa, till batteriets minuspol
(4) Batteri
(5) Kabelsakring
(6) Till automatik-antennanslutningen av bilradion

Om bilradion inte ar utrustad med automatik-antennanslutting skallenna kabel koplas iho pluspolen (+) pa tandningslaset. I detta fall bor en TILL/FRAN-brytare koplas emellan. Seenna brytare stangs av nar forstarkaren inte anvands.

BILD 2 STEREO-DRIFT

Om Förstärkaren skall styras av en bilradio med 2 utgangskanaler och skall driva 2 högtalare, s anslutningarna och inställingarna utforas enligt bild 2. När Förstärkaren används for satellithögtala kopplas även Högpassfiltret till, se dörtill kapitel 5.3.

(1) Till bilradio, utgang vänster
(2) Till bilradio, utgang hoger
(3) Hogtalare vander
(4) Högtalare hoger

Om Förstärkaren skall lamna högre effekt for att driva en subwoofer skall anslutningarna och installingarna utforas enligt bild 3. Hur laggpassfiltret används beskrivs i kapitel 5.2.

(1) Till bilradio, utgang vänster
(2) Till bilradio, utgang hoger
(3) Subwoofer

BILD 4 MONO-DRIFT MED BILRADIO MED SUBWOOFERUTGANG

(1) Till bilradio, utgang subwoofer
(2) Subwoofer
