| Producttype | 2-kanaals vermogensversterker |
| Merk | Mac Audio |
| Model | ZX 2000 |
| Categorie | Ontvanger / Versterker |
| Maximaal uitgangsvermogen (stereo, 4 Ohm) | 2 x 220 W |
| Maximaal uitgangsvermogen (brug, 4 Ohm) | 1 x 750 W |
| RMS-vermogen (stereo, 4 Ohm) | 2 x 100 W |
| RMS-vermogen (stereo, 2 Ohm) | 2 x 140 W |
| Luidsprekerimpedantie (stereo) | 2 - 8 Ohm |
| Frequentierespons | 5 - 50.000 Hz (-3 dB) |
| Totale harmonische vervorming | < 0,05% (1 kHz) |
| Overspraakverzwakking | > 60 dB (1 kHz) |
| Ingangsgevoeligheid LOW LEVEL | 400 mV - 5 V |
| Ingangsimpedantie LOW LEVEL | 20 kOhm |
| Laagdoorlaatfilter | 50-300 Hz, 12 dB/octaaf |
| Hoogdoorlaatfilter | 40-400 Hz, 12 dB/octaaf |
| Bass Boost | 0...12 dB bij 45 Hz |
| Voeding | +12 V (10-14,4 V), negatieve massa |
| Zekering | 2 x 20 A |
| Afmetingen (B x H x D) | 252 x 55 x 290 mm |
| Gewicht | 3,0 kg |
Veelgestelde vragen - ZX 2000 MAC AUDIO
Gebruikersvragen over ZX 2000 MAC AUDIO
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Ontvanger in PDF-formaat gratis! Vind uw handleiding ZX 2000 - MAC AUDIO en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. ZX 2000 van het merk MAC AUDIO.

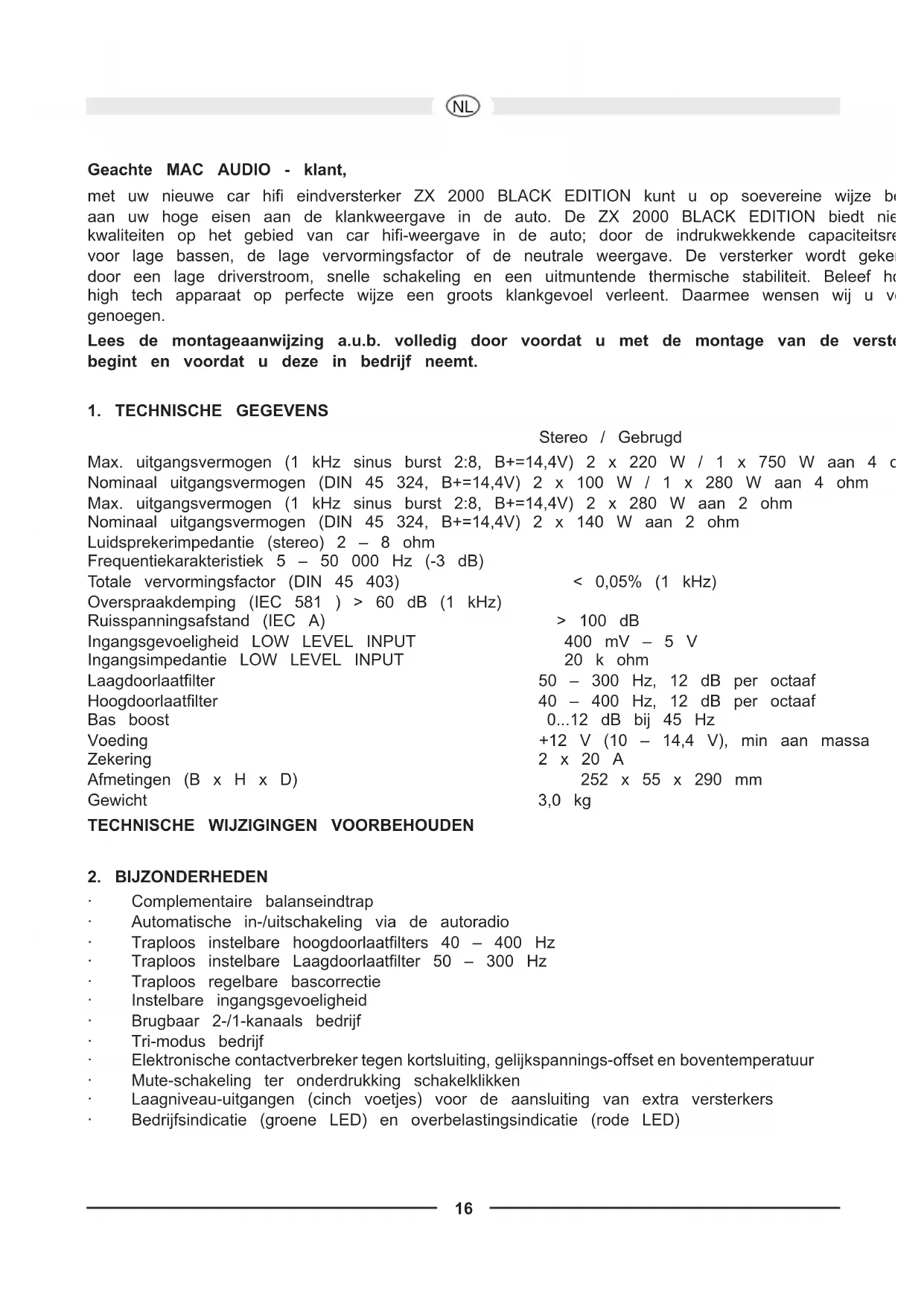

GEBRUIKSAANWIJZING ZX 2000 MAC AUDIO
met uw新模式 car hifi eindversterker ZX 2000 BLACK EDITION kurz u op soeverine wijze be aan uw hoge eisen aan de klankweergave in de auto. De ZX 2000 BLACK EDITION biedt nie kwaliteiten op het gebied van car hifi-weergave in de auto; door de indruwkewkende capaciteits voor lage bassen, de lage verrormingsfactor of de neutrale weergave. De versterker worden gele door een lage driverstroom, snelle schakeling en een uitmuntende thermische stabiliteit. Beleef ho high tech apparaat op perfecte wijze een groots klankgevoel verleent. Daarmee wensen wij u v genoegen.
Lees de montageaanwijzing a.u.b. volledig door voordat u met de montage van de versta begint en voordat u deze in bedrijf neemt.
Max. uitgangsvermögen (1 kHz sinus burst 2:8, B+=14,4V) 2 x 220 W / 1 x 750 W aan 4 c
Nominaal uitgangsvermogen (DIN 45 324, B+=14,4V) 2 x 100 W / 1 x 280 W aan 4 ohm
Max. uitgangsvermogen (1 kHz sinus burst 2:8, B+=14,4V) 2 x 280 W aan 2 ohm
Nominaal uitgangsvermogen (DIN 45 324, B+=14,4V) 2 x 140 W aan 2 ohm
Luidsprekerimpedantie (stereo) 2 - 8 ohm
Frequentiekarakteristiek 5 - 50 000 Hz (-3 dB)
Totale verrormingsfactor (DIN 45 403)
Overspraakdemping (IEC 581) > 60 dB (1 kHz)
Ruisspanningsafstand (IECA)
Ingangsgevoeligheid LOW LEVEL INPUT
Ingangsimpedantie LOW LEVEL INPUT
Laagdoorlaatfilter
Hoogdoorlaatfilter
Bas boost
Voeding
Zekering
Afmetingen (B x H x D)
Gewicht
$$ < 0.05\% \quad (1 \mathrm{kHz}) $$
$$
1 0 0 \mathrm {d B} $$
$$ 4 0 0 \mathrm {m V} - 5 \mathrm {V} $$
$$ 2 0 \mathrm {k} o h m $$
$$ 5 0 - 3 0 0 \mathrm {H z}, 1 2 \mathrm {d B} \text {p e r o c t a a f} $$
$$ 4 0 - 4 0 0 \mathrm {H z}, 1 2 \mathrm {d B} \text {p e r o c t a a f} $$
$$ 0 \dots 1 2 \quad \mathrm {d B} \quad \text {b i j} \quad 4 5 \quad \mathrm {H z} $$
$$ + 1 2 \mathrm {V} (1 0 - 1 4, 4 \mathrm {V}), \text {m i n} \quad \text {a n m a s s a} $$
$$ 2 \times 2 0 A $$
$$ 2 5 2 \times 5 5 \times 2 9 0 \mathrm {m m} $$
$$ 3, 0 \quad k g $$
TECHNISCHE WIJZIGENGOORBEHOUDEN
2. BIJZONDERHEDEN
Complementaire balanseindtrap
Automatische in-/uitschakeling via de autoradio
Traploos instelbare hoogdoorlaatfilters 40 - 400 Hz
Traploos instelbare Laagdoorlaatfilter 50 - 300 Hz
- Traploos regelbare bascorrectie
Instelbare ingangsgevoeligheid
Brugbaar 2-/1-kanaals bedrijf
Tri-modus bedrijf
Elektronische contactverbreker gegen kortsluiting, gelijkspannings-offset en boventemperatuur
Mute-schakeling ter onderdrukking schakelklikken
Laagniveau-uitgangen (cinch voetjes) voor de aansluiting van extra versterkers
Bedrijfsindicatie (groene LED) en overbelastingsindicatie (rode LED)
3. BELANGRIJKE INSTRUCTIES VOOR DE MONTAGE
· Dit apparaat is uitsluitend geschikt voor de aansluiting op een 12 volt system met negatieve
- De warmte die worden afgegeben bij de krachtafgiffe vereist een plaat van montage met voldoo luchtcirculatie. Het is van groot belang dat de koelribben van de warmteafleider Niet gegen of een oppervlak aanliggen waardoor de luchtcirculatie negatif zou kuren worden beinvloer versterker mag Niet inkleine of ongeventileerde ruimten (bv. holte voor het reservewiel of vloerbedekking van de auto) worden geinstalleerd. De montage in de kofferbak verdient aanbeveling.
- Monteer de versterker dusdanig dat hij verreweg is beveiligd gegen schokken, vuil en stof.
- Let er op dat de in-/uitvoersnoeren ver genoeg van de stroomtoevoerkabels verwijderd zichn oner anders gevaar bestaat voor stoorinstraling.
- Let er op dat de zekering en de bedieningselementen na de montage toegankelijk+zijn.
- Het vermogen en de betrouwbaarheid van de installmentie is afhankelijk van de kwaliteit van de montage. Laat de montage bij voorkeur door eenvakbedrijf doorvoeren. Dat geldt vooral v installmentie met verschillende luidsprekers of voor een complexeerwegsystem.
4. AANSLUITINGEN
4.1 STROOMVOORZIENING EN AUTOMATISCHE INSCHAKELING
Belangrijke aanwijzing: scheid voordat u met de installmentie begint de plusklem van de motoraccu. Zo voorkomt u kortsluiting.
De elektrische leidingen die over het algemeen voor auto's worden toegepast in boisnetten zijr voldoende voor de behoefte van een eindversterker. Let er op dat de elektrische leidingen maar +12 V klem voldoende gemissioneerd+zijn. Voor de verbinding van de accu waar de stroo van de versterker dient een kabeldoorsnede van ten minste 10mm^2 te worden gezruikt.
Maak eerst de verbinding tussen de GND-klem en de versterker en de minpool en de accu. Everbinding is van groot belang. Verwijder vuil zorgvuldig van het aansluitingspunt van de accu. aansluiting kan storing, storend geluid of verrorming zeroorzaken.
De versterkeraansluiting +12 V wordt nu met een stroomkabel met geintegreerde zekering met de pool van de accu verbonden. De zekering要去 zich in de buurt van de accu bevinden, de kpluspool van de accu maar de zekering mag uit veiligheidsoverwegingen Niet longerন dan man Plaats de zekering pas na afloop van alle installmenteworkzaamheden inclusief luidsprekeraansluiting
Sluit nu de afstandsbedieningsleiding van de car hifi receiver aan op de besturingsbus REM va versterker. Voor de verbinding:tussen de REMOTE-aansluiting van de versterker en het bedieningsapparaat is een kabel met een dwarsdoorsnede van 0,75~mm^2 voldoende.
4.2 AUDIOKABEL
Bij installmentie van de audiokabel tussen de cinchuitgang van de autoradio en de cinchingang van de versterker in de auto dient er zo möglichk voor gezorgd te worden dat de audiokabel en de v Niet aandezelfde kant van de auto worden gelegd. Het verdient de voorkeur de kabels ruimtelijk geschienen te installereren, d.w.z. de stroomkabel in de linkerkabelschaften en de audiokabel in de rechterkabelschaft of omgeekerd. Hierdoor worden beinvloeding van het audiosignaal door stroomstoringen voorkomen.
4.3 LUIDSPREKERAANSLUITINGEN
In de standard bedrijfsmodus (dat betekent telkens een luidspreker aan elk afzonderlijk versterkerkanaal) bedraagt dekleinste aflsuitweerstand 2 ohm per kanaal.
In brugmodus (telkens twee versterkeruitgangen samen geschakeld) worden dekleinste aflsuitweerstand verdubbeld tot op 4 ohm.
In Tri-modus mag de impedantie nicht minder bedragen dan 2 ohm per kanaal.
- Sluit de luidspreker minklemmen nooit aan op het chassis van het voertuig.
- Verbind de +12 V voedingsspanning nooit met een luidsprekeruitgang. Hierdoor worden de versterkeruitgangstrand verwoest.
Indien de versterker met lagere aflsuitwaarden of zoals boven beschreiben fout worden bedre hierdoor de versterker zich en de luidspreker worden beschadigd. In dit geval vervalt de g
5. BEDIENINGSELEMENTEN EN IN-/UITGANGEN
5.1 INSTELLING VAN DE INGANGSGEVOELIGHEID
De ingangsgevoeligheid kan aan elke autoradio of cassettedeck worden aangepast. Draai de volumeregelaar van uw radio op gemiddeld volume en stel dan de ingangsniveauregelaar (5) du in, dat er een gemiddelde geluidssterkte hoorbaar is. Bij deze instelling zichn over het algemeen capaciteitsreserves bij een optimale ruisspanningsafstand gegardeerd.
ATTENTIE: harde testsignalen slechts kortstondig weergeven om schade van de luidspreker te vermijden.
5.2 LAAGDOORLAATFILTER MET REGELBARE KANTELFREQUENTIE
Als de versterker als subwooferversterker worden gebrukt,zet de schakelaar (1) dan op LPF".Stel met de regelaar (3) de gewenste kantelfrequentie in. Met deze instelling kan de filter worden aangep de betreffende laagweergever.
De hoge flanksteilheid van de filter zorgt voor een exacte daling van gemiddelde en hoge freiquentiebereiken.
5.3 HOOGDOORLAATFILTER MET REGELBARE KANTELFREQUENTIE
Als de versterker worden gebrukt als versterker voor satellitluidsprekers (midden-/hogetonenluidsprez et de regelaar (1) dan op „HPF". Stel met regelaar (2) de gewenste Kantelfrequentie in. Op die wijze worden alleen frequencies boven de ingestelde kantelfrequentie versterkt. Hierdoor kan verrorming te große membranslag bij lage frequencies enkleine satellitluidsprekers efectief worden gereduceerd zonder dat dit een negatieve invloed heeft op het lagetoonniveau.
5.4 BAS-BOOST
Met behulp van de bas-boost-functie (4) worden opduw of correctie van de onderste basfrequencies bereikt.
5.5 UITGANGEN VOOR DE AANSLUITING VAN EXTRA VERSTERKERS
Het ingangssignaal van de LINE INPUT aansluitingen L en R (7) worden direct doorgegeven aan deuitgangen LINE OUT (8) L en R. De LINE OUT aansluitingen make n de aansluiting van extra zonder extra T-stukken en kabel möglichk.
AFB. 1 STROOMVOORZIENING- / FSTANDSBEDIERINGSAANSLUITINGEN
(1) Aansluitklem voor +12 V accuspanning
(2) Aansluitklem REM voor afstandsbediening
(3) Aansluitklem GND voor de massa, maar de minpool van de accu
(4) Accu
(5) Kabelzekering
(6) Voor de aansluiting voor de automatische antenne van uw autoradio
Als uw autoradio Niet is voorzien van een aansluiting voor de automatische anteene, word kabel met de plus-pool (+) aangesloten op het contactslot. In dit geval dient er een in-/ui tussen te worden geschakeld. Let er op dat deze schakelaar uitgeschakeld worden als de viet Niet worden gezruikt.
AFB. 2 STEREO-BEDRIJF
Als de versterker door een autoradio met 2 uitgangskanalen worden gestuurd en 2 luidsprekers n bedrijven, dan dienen de aansluitingen en instellenen overeenkomstig afbeelding 2 te worden doorgevoerd: Als de versterker worden gebruikt voor satellietluidsprekers en daarnaast een hoogdoorlaatfilter worden ingeschakeld, zich voor de aansluitingen dan hoofdstuk 5.3
(1) Naar de autoradio,uitgang links
(2) Naar de autoradio, uitgang rechts
(3) Luidspreker links
(4) Luidsprekerrecht
AFB. 3 BRUGBEDRIJF MET STEREO AUTORADIO
Als de versterker voor het bedrijf van een subwoofer een hoger vermogen要去 bieden, dienen aansluitingen en instellenen overeenkomstig afbeelding 3 te worden doorgevoerd. Het gebruik van diepdoorlaatfilter worden in hoofdstuk 5.2 beschreiben.
(1) Naar de autoradio,uitgang links
(2) Naar de autoradio, uitgang rechts
(3) Subwoofer
AFB. 4 MONO - BEDRIJF MET EEN AUTORADIO MET SUBWOOFER-UITGANG
(1) Naar de autoradio, subwoofer-uitgang
(2) Subwoofer
AFB. 5 BEDIENINGSELEMENTEN EN IN-/UITGANGEN
(1) Keuzeschakelaar HPF (hoogdoorlaatfilter) / LPF (laagdoorlaatfilter) / FULL
(2) Kantelfrequentieregelaar voor de hoogdoorlaat
(3) Kantelfrequentieregelaar voor de laagdoorlaat
(4) Bas-boost-regelaar
(5) Ingangsniveauregelaar
(6) Mono/Stereo-schakelaar
(7) Laagniveau-ingang
(8) Uitgangen voor aansluiten van extra versterkers
