ICXPFM2T03 - Fäste för platt skärm Chief - Gratis bruksanvisning och manual

Produkttyp	Väggfäste för platt skärm
Märke	Chief
Modell	ICXPFM2T03
Maximal lastkapacitet	113,4 kg (250 lb)
VESA-kompatibilitet	Standard (anpassningsbar via justerbara ben)
Material	Stål
Monteringstyp	På träreglar eller betongvägg
Lutning	Modell iCXPFM2: fast; Modell iCXPTM2: lutningsbar (beroende på version)
Minsta avstånd mellan väggben	609,6 mm
Medföljande fästelement	Bultar 5/16 x 2-1/2", bricka, betongankare
Maximal gipsskivtjocklek	16 mm
Nödvändiga verktyg	Borr, vattenpass, hammare, skruvmejsel
Säkerhetsinstruktioner	Kontrollera att inga elkablar eller rör finns bakom väggen innan borrning; lastkapacitet 5 gånger totalvikten
Garanti	Kontakta tillverkaren

Vanliga frågor - ICXPFM2T03 Chief

Hur installerar man fästet på en vägg med träreglar?

Lokalisera reglarna, markera placeringar, borra 5,5 mm styrhål, och fäst sedan väggbenen med bultar 5/16 x 2-1/2" och brickor. Se till att det horisontella avståndet mellan fästbenen är minst 609,6 mm.

Hur installerar man fästet på en betongvägg?

Borra 10 mm styrhål, sätt i medföljande pluggar (J1), och fäst sedan fästet med bultar och brickor. Respektera minsta avstånd på 609,6 mm mellan benen.

Vad är den maximala viktkapaciteten för fästet?

Maximal kapacitet är 113,4 kg (250 lb). Överskrid aldrig denna gräns, eftersom det kan leda till skador eller allvarliga personskador.

Vilka skruvar ska man använda för att fästa interface-benen på TV:n?

Använd medföljande skruvar från påsen (H). Välj rätt storlek beroende på TV:ns monteringshål. Om distansringar behövs, använd längre skruvar med samma diameter.

Kan man byta plats på höger och vänster interface-ben?

Ja, du kan växla benen så att knapparna är vända inåt mot fästet. Följ stegen i manualen: ta bort knapparna, vänd benen, och sätt tillbaka.

Hur lutar man skärmen på modell iCXPTM2?

Lossa knappen på interface-benet, justera önskad lutning, och dra sedan åt knappen. Använd vid behov kardborrebandet för att hålla skärmen i lutat läge.

Vad är det minsta avståndet mellan väggbenen?

Det horisontella minsta avståndet är 609,6 mm (24 tum). Placera aldrig båda interface-ben på samma sida av fästets mittlinje.

Hur fäster man skärmen på modell iCXPFM2?

Tryck in fliken på interface-benet helt för att låsa den nedre öppningen. Häng de övre krokarna på den övre stången, tryck sedan skärmens nedre del mot väggen. Lyft flikarna för att låsa.

Hur fäster man skärmen på modell iCXPTM2?

Häng de övre krokarna på den övre stången (i stödbenläge), dra kablarna, och dra sedan banden nedåt samtidigt som du skjuter skärmen mot väggen så att benen låser fast på den nedre stången.

Vilka säkerhetsåtgärder ska man vidta innan installation?

Innan du borrar, kontrollera att det inte finns elkablar, gasledningar eller vattenrör bakom väggen. Se till att konstruktionen tål fem gånger totalvikten. Använd skyddsutrustning om det behövs.

BRUKSANVISNING ICXPFM2T03 Chief

WARNING: WARNING indikerar en risk för allvarlig skada eller dödsfall om du inte följer anvisningarna.

FÖRSIKTIGHET: FÖRSIKTIGHET indikerar en risk för skada eller förstörelse av utrustningen om du inte föller anvisningarna.

VARNING: Om du inte läser, inte förstår ordentligt eller inte följer alla anvisningar kan det leda till al varlig personskada, skada på utrustning eller upphävande av fabriksgaranti. Det är installatörens ansvar att se till att alla komponenter är hopsatta ordentligt och monteras enligt medlöjande anvisningar.

VARNING: Underlätenhet att säkerstålla till åcklig strukturell styrka för denna komponent kan leda till alvarlig personskada eller skada på utrustning. Det är installatörens ansvar att se till att den struktur som denna komponent monteras på kan uppbåra fem gånger den kombineade vilken av all utrustning. Förstärk strukturen efter behov innan du monterar komponenten. Väggen till vilken upphängningen skall monteras ska ha en kalimur med en tjockiek på maximalt 1,6 cm (5/8").

WARNING: Om viktkapaciteten överstigs kan detta leda till allvarlig personskada eller skada på utrustning. Det är installatörens ansvar att se till att den kombinerade vikten av alla komponenter som ingår i iCXPPM2/iCXPTM2 inte överstiger 113.4 kg.

TÄRKEÄT VAROITUKSET

1

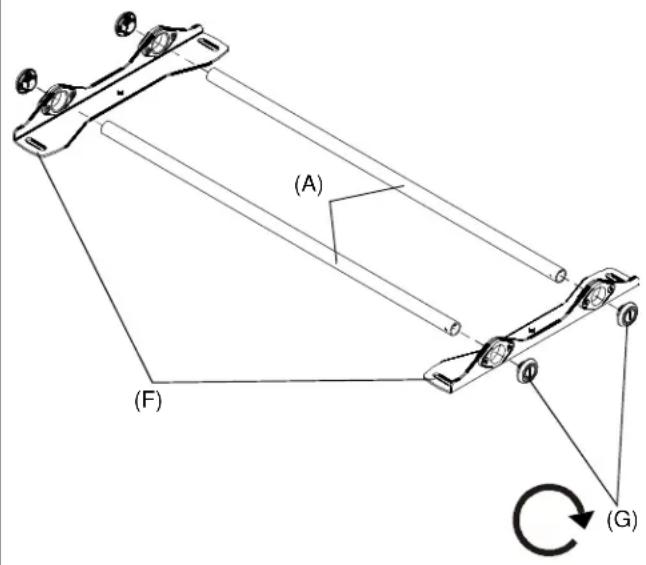

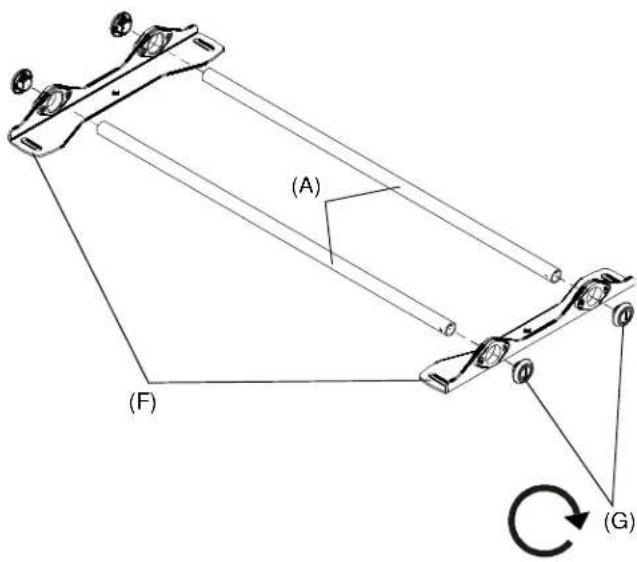

MONTERING OCH INSTALLATIONiCXPFM2 och iCXPTM2 har formgetts för att monteras direkt på antingen en vägg med träreglar eller betongvägg. iCXPFM2 har orörliga fästen som håller TV:n i upprätt läge. iCXPTM2 har fästen som gör att TV:n kan lutas.VARNING:FELAKTIG MONTERING KAN ORSAKA ATT STÄLLNINGEN FALLER NER VILKET KAN LEDA TILL ALLVARLIGA PERSONSKADOR ELLER SKADOR PÅ UTRUSTNINGEN! Det är installatörens ansvar att se till att det underlag där fästet monteras klarar av att bära fem gånger vikten för iCXPFM2 eller iCXPTM2-enheten. Vikten för hela utrustningen får inte överstiga 113,4 kg.Montering av väggfästet1. Placera båda väggpelarna (F) på golvet.2. Skjut in skenorna (A) i väggpelarna.3. Skruva i ändlocken (G) i ändan på varje skena.OBS: Fortsätt till antingen avsnittet Installation på vägg med träregel (2a) eller avsnittet Installation på betongvägg (2b).

2a

Installation på vägg med träregel1. Fastställ bildskärmens mitt och var den skall placeras på väggen.2. Lokalisera regeln till vänster och höger om den valda platsen.SE UPP: DET MINIMALA HORISONTALA AVSTÄNDET MELLAN VÄGGFÄSTENA ÄR 61 cm (24"). Placera inte fästena närmare varandra än 61 cm (24").SE UPP: Vid montering på en vägg med reglar som sitter 40 cm (16") på mittpunkten, placera pelarna 81 cm (32") från varandra.3. Placera ställningens diamantformade hål i linje med bildskärmens mitt för att fastställa den lodräta mittpunkten.4. Mät upp ungefär 15 cm (6") från mittpunkten för att markera de övre spårens plats.

2a

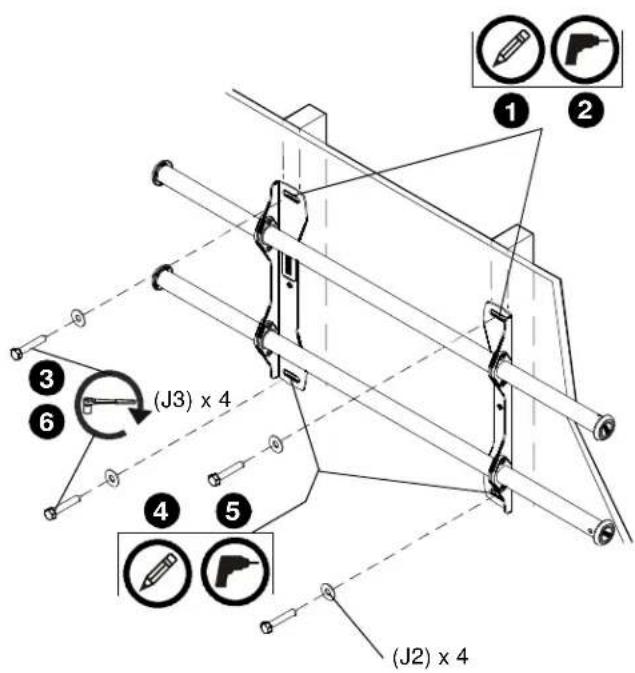

1. Använd ett vattenpass och markera väggen på varje regel för att fästa ställningen genom de övre spåren.

VÄRNING: FARA FÖR ELEKTRISK STÖT! BESKÄRNING ELLER BORRNING I ELSLADDAR ELLER KABLAR KAN ORSAKA DÖD ELLER ALLVARLIG KROPPSSKADA! Se ALLTID till att inga elsladdar och kablar finns i området bakom fästytan innan borning eller installation av fästanordningar.

VÄRNING: FARA FÖR EXPLOSION OCH BRAND! BESKÄRNING ELLER BORNING I GASRÖR KAN ORSAKA DÖD ELLER ALLVARLIG KROPPSSKADA! Se ALLTID till att inga gas-, vatten-, avloppsrör eller övriga rörledningar finns i området bakom fästytan innan borrning eller installation av fästanordningar.

SE UPP: DET MINIMALA HORISONTALA AVSTÄNDET MELLAN VÄGGFÄSTENA ÄR 61 cm (24"). Placera inte fästena närmare varandra än 61 cm (24").

1. Borra ett 5,5 mm styrhål (7/32") i varje regel.
2. Använd två franska träskruvar 8 mm x 6,35 cm (5/16 x 2-1/2") (J3) och två plana brickor 8 mm (5/16") (J2) för att fästa den övre delen av upphängningen på väggen.
3. Markera fästpunkterna för de undre spåren och se till att fästpunkterna sitter på reglarna.
4. Borra 5,5 mm hål (7/32") vid markeringar för lägre fästhål.
5. Använd två franska träskruvar 8 mm x 6,35 cm (5/16 x 2-1/2") (J3) och två plana brickor 8 mm (5/16") för att fästa upphängningen på väggen genom de undre fästhålen.
6. Skjut skenorna till den ungefärliga mittpunkten på bildskärmens plats.

2b

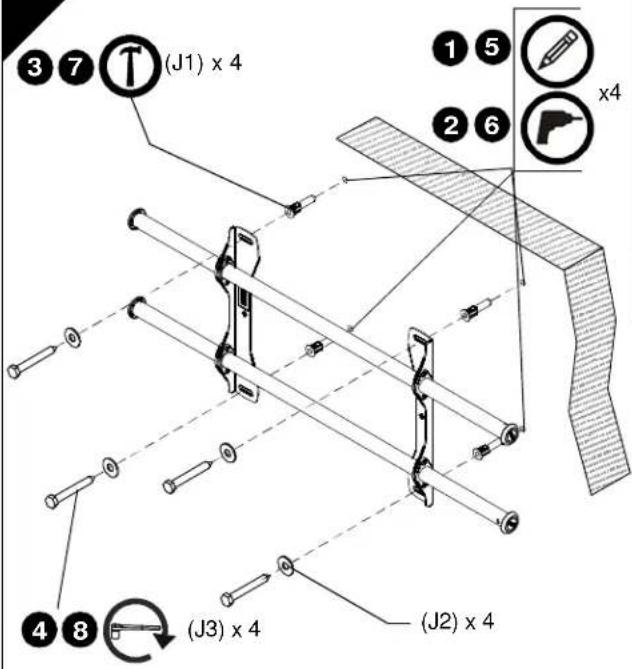

Installation på betongvägg

1. Fastställ bildskärmens mitt och var den skall placeras på väggen.

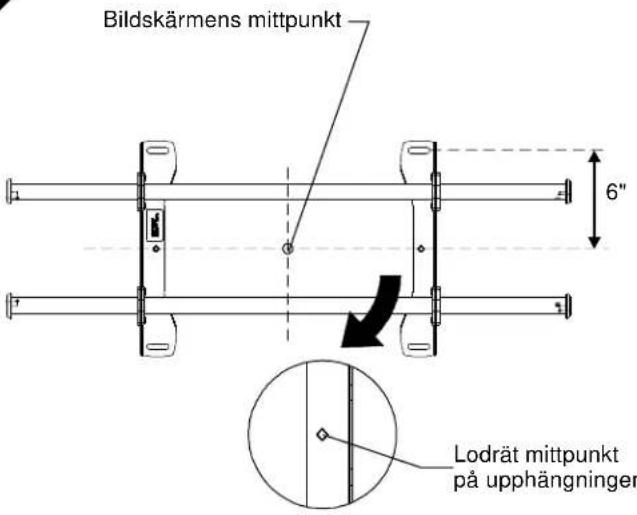

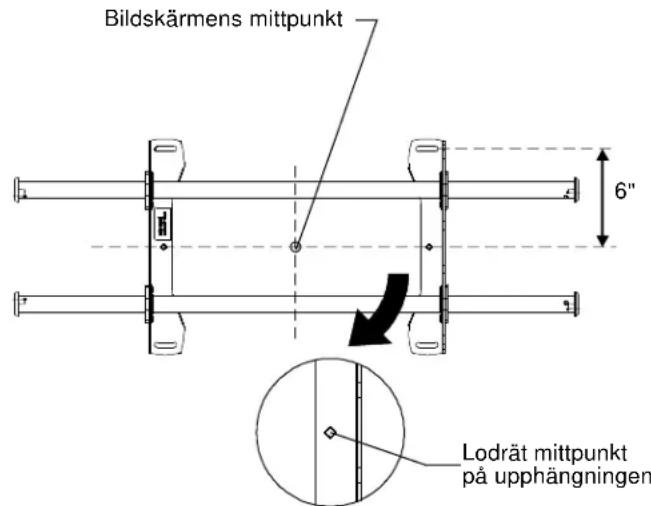

2. Placera ställningens diamantformade hål i linje med bildskärmens mitt för att fastställa den lodräta mittpunkten.
3. Mät upp ungefär 15 cm (6") från mittpunkten för att markera de övre spårens plats.

SE UPP: DET MINIMALA HORIZONTALA AVSTÄNDET MELLAN VÄGGFÄSTENA ÄR 61 cm (24"). Placera inte fästena närmare varandra än 61 cm (24").

VARNING: FARA FÖR ELEKTRISK STÖT! BESKÄRNING ELLER BORRNING I ELSLADDAR ELLER KABLAR KAN ORSAKA DÖD ELLER ALLVARLIG KROPPSSKADA! Se ALLTID till att inga elsladdar och kablar finns i området bakom fästytan innan borrning eller installation av fästanordningar.

VÄRNING: FARA FÖR EXPLOSION OCH BRAND! BESKÄRNING ELLER BORRNING I GASRÖR KAN ORSAKA DÖD ELLER ALLVARLIG KROPPSSKADA! Se ALLTID till att inga gas-, vatten-, avloppsrör eller övriga rörledningar finns i området bakom fästytan innan borrning eller installation av fästanordningar.

2b	1. Använd ett vattenpass och markera väggen genom de två övre spåren.2. Borra ett 10mm styrhål (25/64") vid varje markering.3. Montera en förankring (J1) i varje styrhål med hjälp av en hammare.4. Använd två franska träskruvar 8 mm x 6,35 cm (5/16 x 2-1/2") (J3) och två plana brickor 8 mm (5/16") (J2) för att fästa den övre delen av ställningen på förankringarna i väggen.5. Markera fästpunkterna för de undre spåren.6. Borra ett 10mm hål (25/64") vid varje markering för de undre fästhålen.7. Montera en förankring (J1) i varje styrhål med hjälp av en hammare.8. Använd två franska träskruvar 8 mm x 6,35 cm (5/16 x 2-1/2") (J3) och två plana brickor 8 mm (5/16") för att fästa upphängningen på väggen genom de undre fästhålen.9. Skjut skenorna till den ungefärliga mittpunkten på bildskärmens plats.
	Montera gränssnittsfästena till TV:n1. Ställ fästets mittpunkt i linje med bildskärmens mittpunkt.OBS: Det diamantformade hålet i fästet motsvarar upphängningens mittpunkt.VARNING: FELAKTIG MONTERING KAN ORSAKA ATT SKÄRMEN FALLER NER VILKET KAN LEDA TILL ALLVARLIGA PERSONSKADOR ELLER SKADOR PÅ UTRUSTNINGEN! Om du använder skruvar med fel dimension kan skärmen skadas. Med rätt storlek på skruvarna kan de lätt och fullständigt gångas in i skärmens fästhål. Om distansbricka krävs, se till att använda längre skruvar av samma diameter.2. Välj rätt skruvar, distansbrickor (vid behov) och universalbrickor från påsen (H) och fäst fästena till bildskärmens baksida.


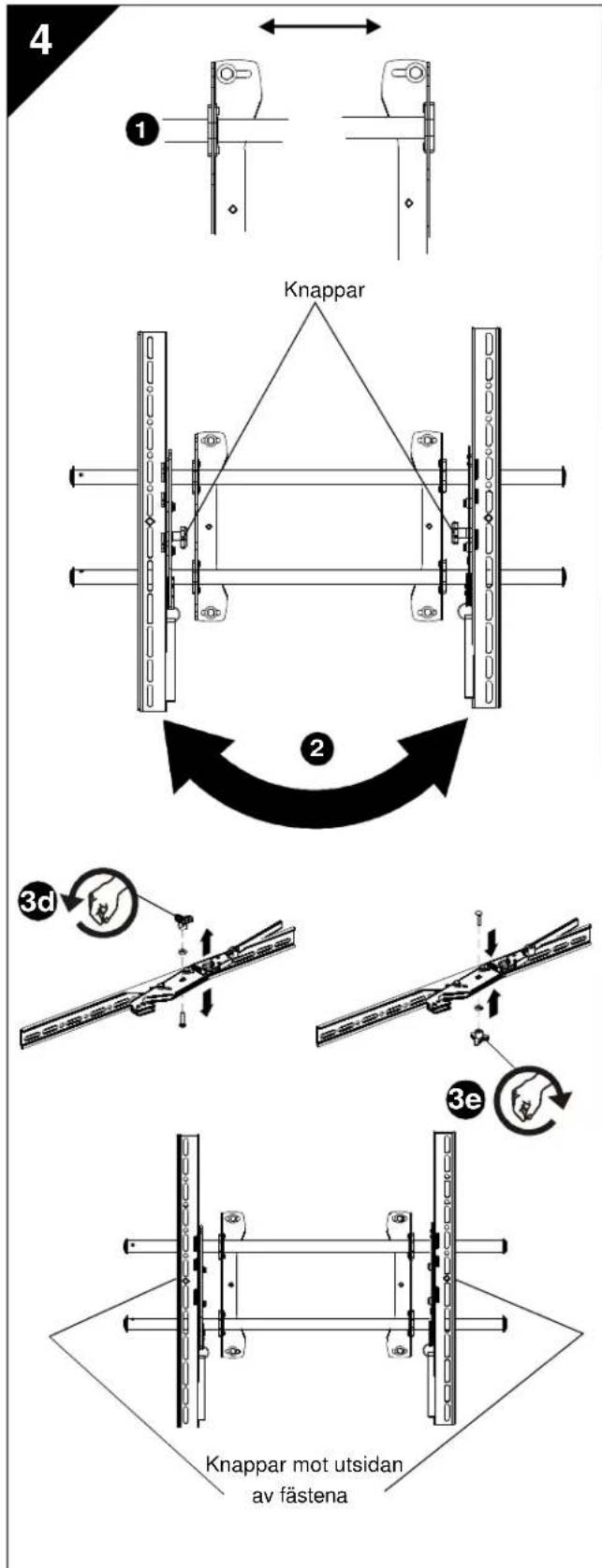

Växla gränssnittsfästen (Valfritt)

Det finns flera alternativ om en installation kräver en justering av gränssnittsfästenas plats.

1. Väggfästena kan justeras sida vid sida på fästpunkten.
2. Platsen för vänster och höger gränssnittsfästen kan växlas, med knapparna på iCLPTM2 gränssnittsfästen vända mot ställningens insida.
3. Knapparna för lutning av gränssnittsfästena kan vid behov växlas så att gränssnittsfästena kan ändras.

a. Ta bort skärmen från upphängningen.
b. Ta bort gränssnittsfästena från skärmen.
c. Håll höger gränssnittsfäste horisontalt i ett fast grepp så att distansbrickorna inte kan röra sig.
d. Ta bort knappen, brickan och skruven.
e. Sätt tillbaka knappen, brickan och skruven i motsatt ordning, med knappen på insidan av fästet.
f. Växla höger gränssnittsfäste till vänster sida på väggfästet.
g. Upprepa stegen 3c till 3f med vänster gränssnittsfäste.

Luta gränssnittsfästena (endast iCXPTM2)

Fästena kan lutas genom att lossa knappen på fästena, luta till önskat läge och dra åt knappen på fästena.

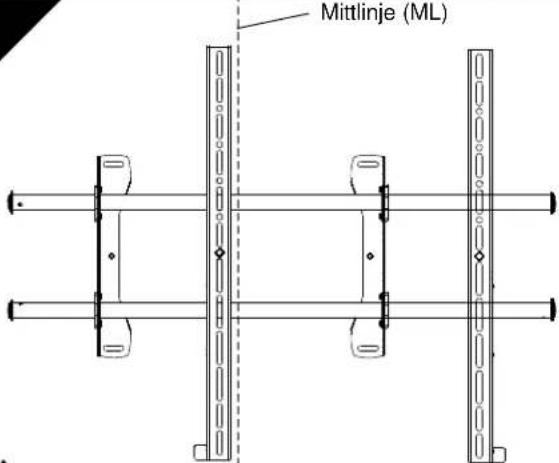

5		Fästa bildskärmen till väggfästet1. (endast iCXPTM2) Justera Velcro®-bandet (vid behov) så det inte när ut över bildskärmens nedre del.OBS: De båda gränssnittsfästena får INTE placeras på samma sida av väggfästet.OBS: Placera ALDRIG de båda gränssnittsfästena på en sida av väggfästets mittlinje!OBS: Gå vidare till antingen Steg 5a Montering på iCXPTM2, eller Steg 5b Montering på iCXPFM2.

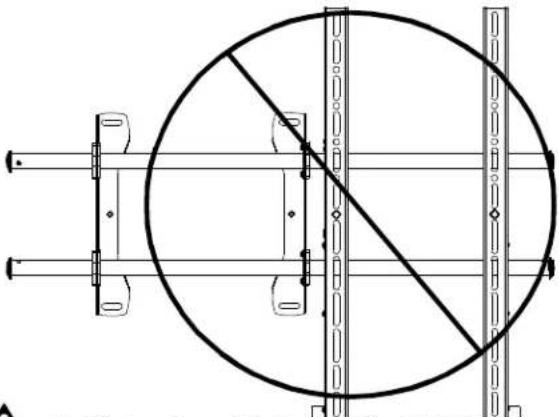

	De båda gränssnittsfästenå får ALDRIG placeras på en sida av väggfästena!

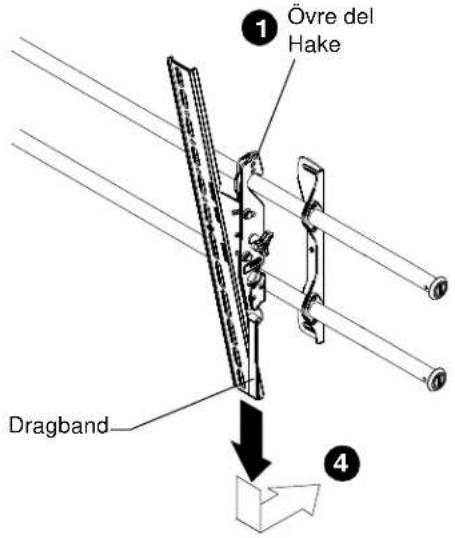

5a		Montering på iCXPTM21. Häng gränssnittsfästenas övre hake på ställningens översta stång.OBS: Skärmen installeras i början i "kickstand-läget" för en lätt tillgång till kablarna.2. Skjut bildskärmen och stängerna till önskat tittarläge.3. Placera kablarna mellan väggen och stängerna.SE UPP: KLÄMPUNKTER! Håll händer, fingrar och kablar borta från klämpunkternas område.4. Dra dragbanden nedåt och sväng inåt mot väggen för att spärra gränssnittsfästena till den undre stången och låsa bildskärmens nedre del till ställningen.

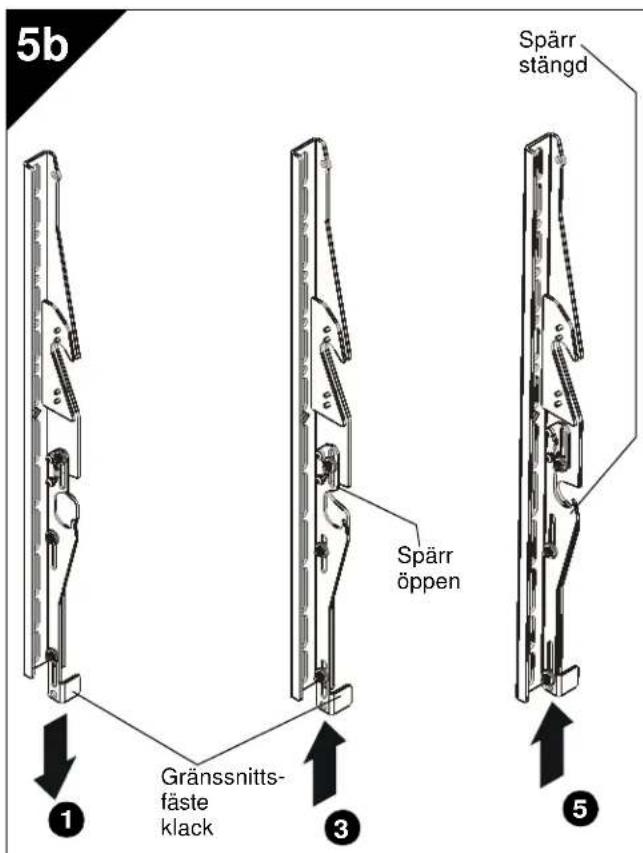

Montering på iCXPFM2

1. Tryck gränssnittsfästenas klack hela vägen ner så att det undre spåret blockeras.
2. Häng gränssnittsfästenas övre hake på ställningens översta stång. Ett avständ kommer att finnas mellan bildskärmens nedre del och väggen.
3. Flytta bildskärmen mot väggen genom att dra skärmens nedre del från väggen och tryck gränssnittsfästets klackar upp ett hack till spärrhaken vilket du kommer att känna (ungefär halva vägen upp).
4. Tryck skärmens nedre del mot väggfästet så att den undre spärren på gränssnittsfästet omsluter den nedre stängen på väggfästet.
5. Höj gränssnittsfästenas klackar hela vägen för att säkra fästena på väggfästet.

1
