ICXPFM2T03 - Beslag til fladskærm Chief - Gratis brugsanvisning og manual

Produkttype	Vægbeslag til fladskærm
Mærke	Chief
Model	ICXPFM2T03
Maksimal bæreevne	113,4 kg (250 lb)
VESA-kompatibilitet	Standard (justerbar med justerbare fødder)
Materiale	Stål
Monteringstype	På træstolper eller betonvæg
Hældning	Model iCXPFM2: fast; Model iCXPTM2: justerbar (afhænger af version)
Minimumsafstand mellem vægbeslag	609,6 mm
Medfølgende beslag	Træskruer 5/16 x 2-1/2\", flade skiver, betonankre
Maksimal gipspladetykkelse	16 mm
Nødvendige værktøjer	Boremaskine, vaterpas, hammer, skruetrækker
Sikkerhedsinstruktioner	Kontrollér, at der ikke er elektriske kabler og rør før boring; bæreevne 5 gange totalvægten
Garanti	Kontakt producenten

Ofte stillede spørgsmål - ICXPFM2T03 Chief

Hvordan installeres beslaget på en træstolpevæg?

Find stolperne, markér placeringerne, bor 5,5 mm føringshuller, og fastgør vægbeslagene med træskruer 5/16 x 2-1/2" og flade skiver. Sørg for, at den vandrette minimumsafstand mellem fastgørelsesfødderne er 609,6 mm.

Hvordan installeres beslaget på en betonvæg?

Bor 10 mm føringshuller, indsæt de medfølgende dyvler (J1), og fastgør beslaget med træskruer og skiver. Overhold minimumsafstanden på 609,6 mm mellem fødderne.

Hvad er den maksimale bæreevne for beslaget?

Maksimal kapacitet er 113,4 kg (250 lb). Overskrid aldrig denne grænse, da det kan medføre skader eller alvorlige kvæstelser.

Hvilke skruer skal bruges til at fastgøre interfacefødderne til tv'et?

Brug de medfølgende skruer i fastgørelsesposen (H). Vælg den rigtige størrelse i henhold til tv'ets monteringshuller. Hvis der er brug for mellemringe, brug længere skruer med samme diameter.

Kan højre og venstre interfacefødder byttes om?

Ja, du kan bytte fødderne, så knapperne vender ind mod beslaget. Følg byttetrinnene beskrevet i vejledningen: fjern knapperne, vend fødderne, og sæt dem på igen.

Hvordan vippes skærmen på model iCXPTM2?

Løsn knappen på interfacefødderne, juster den ønskede hældning, og stram knappen igen. Brug velcroremmen om nødvendigt for at holde skærmen i vippet position.

Hvad er minimumsafstanden mellem vægbeslagene?

Den vandrette minimumsafstand er 609,6 mm (24 tommer). Placer aldrig begge interfacefødder på den ene side af beslagets midterakse.

Hvordan fastgøres skærmen på model iCXPFM2?

Skub tappen på interfacefødden helt ind for at blokere den nederste slids. Hæng de øverste kroge på den øverste stang, og skub derefter bunden af skærmen mod væggen. Løft tapperne for at låse.

Hvordan fastgøres skærmen på model iCXPTM2?

Hæng de øverste kroge på den øverste stang (støttebenstilstand), træk kablerne, og træk derefter stropperne nedad, mens du drejer skærmen mod væggen for at låse fødderne på den nederste stang.

Hvilke sikkerhedsforanstaltninger skal tages før installation?

Før boring, kontrollér, at der ikke er elektriske kabler, gas- eller vandrør bag væggen. Sørg for, at strukturen kan bære fem gange totalvægten. Brug beskyttelsesudstyr om nødvendigt.

BRUGSANVISNING ICXPFM2T03 Chief

ADVARSEL: ADVARSEL advarer dig om muligheden for avvorlig skade eller dødstald, hvis du ikke følger instruktionerne.

FORSIGTIG: FORSIGTIG advarer dig om muligheden for beskadigelse eller destruktion af udstyr, hvis du ikke følger de 1hørende instruktioner.

ADVARSEL: Hvis du ikke læser, grundigt forstår og følger alle instruktioner kan dette resultere i alvorlig personskade, beskadigelse af udstyr eller ugyldiggørelse af fabriksgarantien! Det er installatørens ansvar at sørge for, at alle komponenter samles korrekt og installeres i følge de vedlagte instruktioner.

VIKTIGA VARNINGAR OCH FÖRSIKTIGHETSANVISNINGAR

iCXPFM2 og iCXPTM2 er designet til at blive monteret direkte på enten en trævæg med lægter eller en betonvæg. iCXPFM2 har statiske beslag, som holder tv'et i oprejst position. iCXPTM2 har beslag, som gør, at tv'et kan tippes.

ADVARSEL: UKORREKT INSTALLATION KAN MEDF∅RE, AT OPHÆNGET FALDER NED OG FORÅRSAGER ALVORLIGE PERSONSKADER ELLER SKADE PÅ UDSTYRET! Det er installatørens ansvar at sikre, at strukturen ophænget fastgøres på, er i stand til at bære fem gange vægten af iCXPFM2 eller at iCXPTM2 og al tilsluttet udstyr ikke overskrider 250 lbs (113,4 kg).

Sådan samles vægophænget

1. Placér begge lodrette ophæng (F) på gulvet.
2. Stik skinnerne (A) ind i de lodrette ophæng.
3. Sæt endestykkerne (G) på enderne af hver skinne.

BEMÆRK: Fortsæt til enten afsnittet Installation på trævæg (2a) eller afsnittet Installation på betonvæg (2b).

2a

Installation på trævæg

1. Find midtpunktet af tv-skærmen, og hvor det skal placeres på væggen.
2. Find nærmeste vægstolpe til venstre og højre for valgte placering.

FORSIGTIG: DEN MINDSTE VANDRETTE AFSTAND MELLEM VÆGBESLAGENE ER 24" (30,48 cm). Placer ikke beslagene til ophænget tættere sammen end 24" (30,48 cm).

FORSIGTIG: Når der fastgøres til en væg med stolper placeret 16" (40,64 cm) i midten, skal der være 32" (82,28 cm) mellem de lodrette beslag.

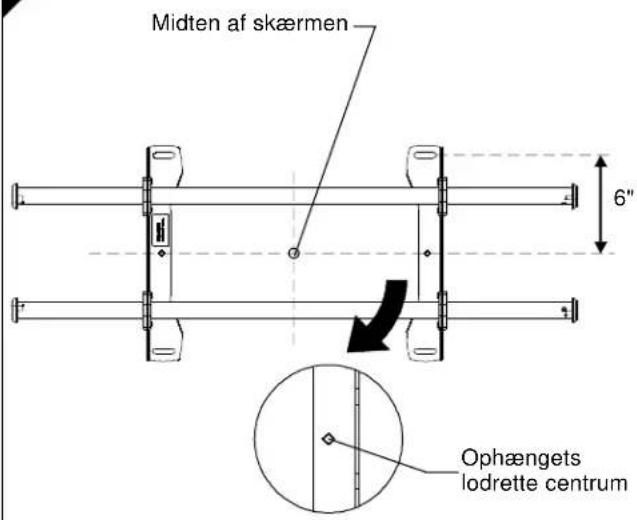

1. Placér diamanten på ophænget på linje med markering for midten af skærmen for at angive det lodrette centrum.
2. Mål 6" (15,24 cm) op fra midtpunktet for at markere positionen af de øverste huller til ophænget.

2a

1. Ved brug af et vaterpas markeres et punkt på hver stolpe, hvor ophænget skal fastgøres gennem de øverste huller til ophæng.

ADVARSEL: RISIKO FOR ELEKTRISK ST∅D! HVIS DER SKÆRES ELLER BORES I ELEKTRISKE LEDNINGER ELLER KABLER KAN DET MEDF∅RE D∅DSFALD ELLER ALVORLIG PERSONSKADE! Kontroller ALTID, at der ikke er elektriske ledninger eller kabler bag ophænget, før du borer eller installerer ophænget.

ADVARSEL: RISIKO FOR EKSPLOSION OG BRAND! HVIS DER SKÆRES ELLER BORES I GASLEDNINGER KAN DET MEDF∅RE D∅DSFALD ELLER ALVORLIG PERSONSKADE! Kontroller ALTID, at der ikke er ledninger, som fører gas, vand eller affald eller andet i væggen bag ophænget, før du borer, skærer eller installerer ophænget.

FORSIGTIG: DEN MINDSTE VANDRETTE AFSTAND MELLEM VÆGBESLAGENE ER 24" (30,48 cm). Placer ikke beslagene til ophænget tættere sammen end 24" (30,48 cm).

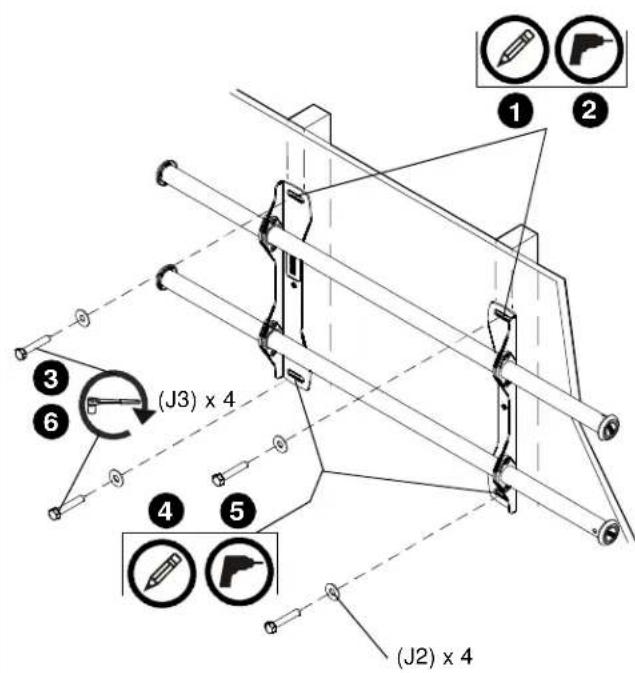

1. Udfør en forboring på 7/32" (5,5mm) i hver stolpe.
2. Brug to 5/16 x 2-1/2" bolte (J3) og to 5/16" spændskiver (J2) til at fastgøre toppen af ophænget til væggen.
3. Markér fastgørelsespunkterne for de nederste huller til ophænget. Sørg for at fastgørelsespunkterne er på stolperne.
4. Udfør forboringer 7/32" (5.5mm) ved marking for de nederste huller til ophænget.
5. Brug to 5/16 x 2-1/2" bolte (J3) og to 5/16" spændskiver (J2) til at fastgøre ophænget til væggen gennem de nederste huller til ophænget.
6. Placér skinnerne så de er cirka i midten, i forhold til hvor skærmen skal være.

2b

Installation på en betonvæg

1. Find midtpunktet af tv-skærmen, og hvor det skal placeres på væggen.
2. Placér diamanterne på ophænget på linje med markering for midten af skærmen for at angive det lodrette centrum.
3. Mål 6" (15,24 cm) op fra midtpunktet for at markere positionen af de øverste huller til ophænget.

FORSIGTIG: DEN MINDSTE VANDRETTE AFSTAND MELLEM VÆGBESLAGENE ER 24" (30,48 cm). Placer ikke beslagene til ophænget tættere sammen end 24" (30,48 cm).

ADVARSEL: RISIKO FOR ELEKTRISK ST∅D! HVIS DER SKÆRES ELLER BORES I ELEKTRISKE LEDNINGER ELLER KABLER KAN DET MEDF∅RE D∅DSFALD ELLER ALVORLIG PERSONSKADE! Kontroller ALTID, at der ikke er elektriske ledninger eller kabler bag ophænget, før du borer eller installerer ophænget.

ADVARSEL: RISIKO FOR EKSPLOSION OG BRAND! HVIS DER SKÆRES ELLER BORES I GASLEDNINGER KAN DET MEDF∅RE D∅DSFALD ELLER ALVORLIG PERSONSKADE! Kontroller ALTID, at der ikke er ledninger, som fører gas, vand eller affald eller andet i væggen bag ophænget, før du borer, skærer eller installerer ophænget.

2b	1. Ved brug af et vaterpas markeres på væggen gennem hullerne til de øverste ophæng.2. Udfør en forboring på 25/64" (10mm) ved hver marking.3. Indsæt en rawlplug (J1) i hver af forboringerne med en hammer.4. Brug to 5/16 x 2-1/2" bolte (J3) og to 5/16" spændskiver (J2) til at fastgøre toppen af ophænget til rawlpluggene i væggen.5. Markér fastgørelsespunkterne til de nederste huller til ophænget.6. Udfør en forboring på 25/64" (10mm) ved hver marking for de nederste huller til ophænget.7. Indsæt en rawlplug (J1) i hver af forboringerne med en hammer.8. Brug to 5/16 x 2-1/2" bolte (J3) og to 5/16" spændskiver (J2) til at fastgøre ophænget til væggen gennem de nederste huller til ophænget.9. Placér skinnerne så de er cirka i midten, i forhold til hvor skærmen skal være.

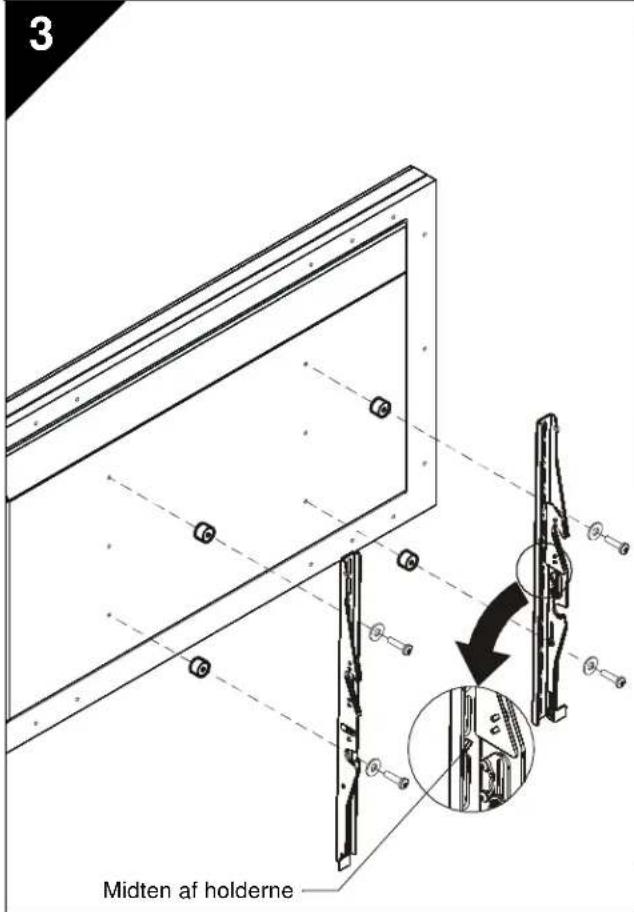

	Fastgør skærmholderne til tv'et1. Placér midten af holderen på linje med midten af skærmen.BEMÆRK:Det diamantformede hul på holderen svarer til midten af ophænget.ADVARSEL:UKORREKT INSTALLATION KAN MEDF∅RE, AT SKÆRMEN FALDER NED OG FORÅRSAGER ALVORLIGE PERSONSKADER ELLER SKADER UDSTYRET! Hvis der bruges skruer med forkert størrelse, kan skærmentage skade. Skruer i korrekt størrelse vil nemt gå ind i gevindet i monteringshullerne. Er det nødvendigt med afstandsskiver, så sørg for at bruge længere skruer med samme diameter.2. Vælg korrekte skruer, afstandsskiver (hvis det er nødvendigt) og spændskiver fra posen med dele (H), og fastgør holderne til bagsiden af skærmen.

Skift skærmholderne (Valgfrit)

Hvis en monteringssituation kræver, at positionen for skærmholderne skal justeres, er der flere muligheder.

1. Vægbeslagene kan justeres fra side til side ved fastgørelsespunktet.

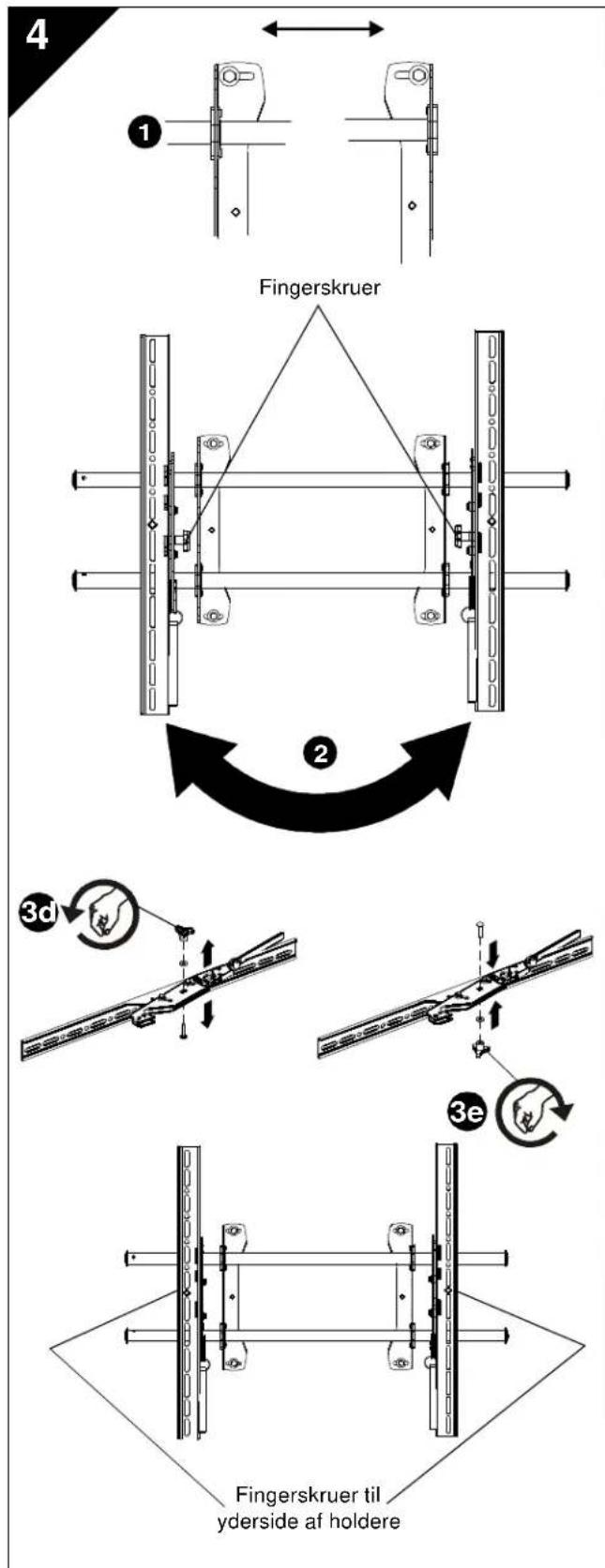

2. Position for venstre og højre skærmholder kan justeres, med fingerskruerne på iCLPTM2's skærmholdere, som findes på indersiden af ophænget.
3. Hvis det er nødvendigt, kan fingerskruerne til tipning af skærmholdere skiftes, så skærmholderne kan byttes om.

a. Fjern skærmen fra ophænget.
b. Fjern skærmholderne fra skærmen.
c. Hold højre skærmholder vandret. Hold stramt om den så afstandsskiverne ikke flytter sig.
d. Fjern fingerskrue, spændskive og skrue.
e. Anbring fingerskrue, spændskive og skrue i modsat rækkefølge, med fingerskruen på indersiden af holderen.
f. Flyt højre skærmholder til venstre side af vægophænget
g. Gentag trin 3c til 3f med venstre skærmholder.

Tipning af skærmholdere (kun iCMPTM2)

Holderne kan tippes ved løsne fingerskruerne på dem, tippe holderne til den ønskede stilling, og stramme fingerskruerne på dem.

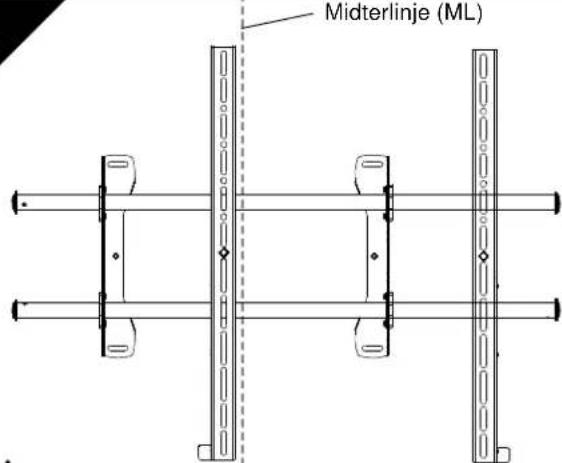

5	⚠ Placér ALDRIG begge skærmholdere på en side af vægophængets midterlinje (ML)!	Fastgøring af skærm til vægophænget1. (Kun iCXPTM2) Juster Velcro® trækstroppen (hvis det er nødvendigt), så den ikke stikker ud under skærmen.BEMÆRK: Begge skærmholdere må IKKE være i samme side af vægophænget.BEMÆRK: Placér ALDRIG begge skærmholdere på den ene side af midterlinjen i vægophænget!BEMÆRK: Forsæt til enten Trin 5a Fastgørelse til iCXPTM2 eller Trin 5b Fastgørelse til iCXPFM2.

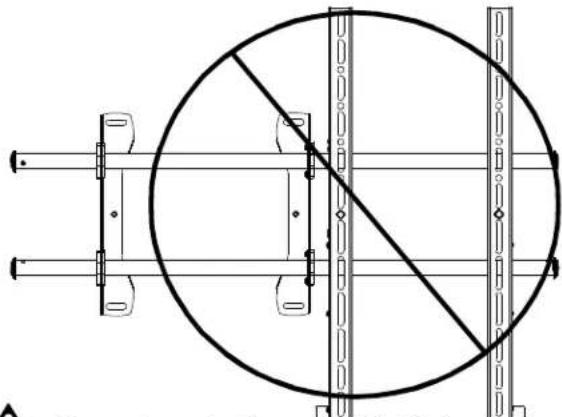

	⚠ Begge skærmholdere må ALDRIG placeres på den ene side af vægophænget!

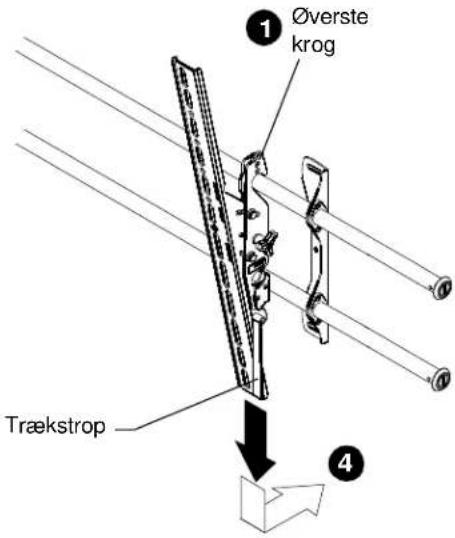

5a		Fastgørelse til iCXPTM21. Placér den øverste krog på skærmholderne ned over den øverste tværstang på ophænget.BEMÆRK: Skærmen vil først blive installeret i "kickstand mode" for at få nemmere adgang til ledninger.2. Skub skærm og tværstænger til den ønskede stilling.3. Træk ledninger mellem væg og tværstænger.⚠FORSIGTIG: SKÆRINGSPUNKTER! Hold fingre, hænder og kabler væk fra skæringspunkter.4. Træk trækstropperne nedad og sving ind mod væggen så skærmholderne fastgøres på den nederste tværstang, og låser nederste del af skærmen til ophænget.

Fastgørelse til iCXPFM2

1. Skub tappen på skærmholderen helt ned, så nederste hul til ophængning er blokeret.
2. Placér den øverste krog på skærmholderne ned over den øverste tværstang på ophænget. Den nederste del af skærm vil være ude fra væggen.
3. Bevæg skærmen ind mod væggen ved at trække nederste del af skærmen væk fra væggen og skubbe tappene på skærmholderne et hak op, til du kan mærke dem (cirka halvvejs op).

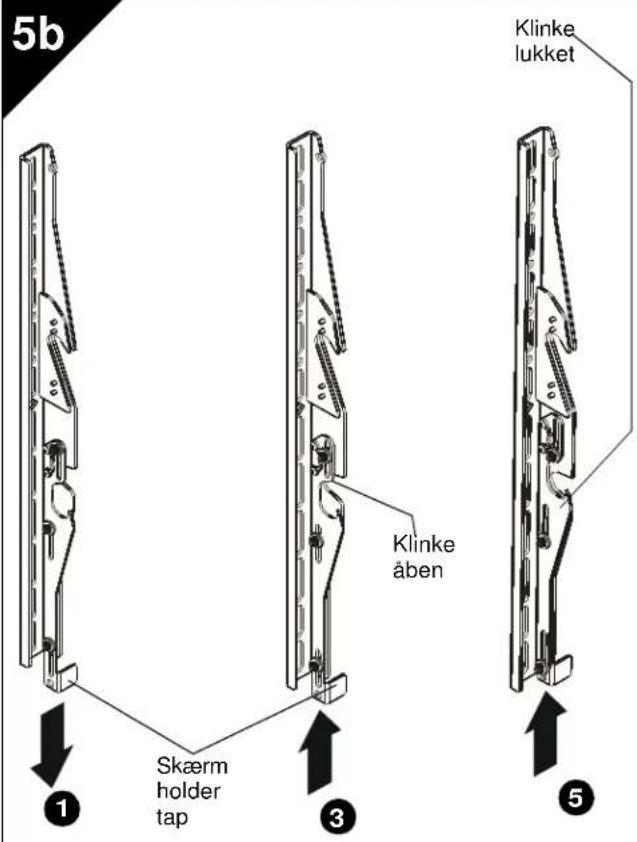

4. Skub nederste del af skærmen mod vægbeslaget, så nederste klinke på skærmholderen omgiver nederste tværstang på vægophænget.
5. Løft tappene på skærmholderne hele vejen op for at fastgøre holderne på vægophænget.
