Type de produit	Support mural pour écran plat
Marque	Chief
Modèle	ICXPFM2T03
Capacité de charge maximale	113,4 kg (250 lb)
Compatibilité VESA	Standard (adaptable via pattes réglables)
Matériau	Acier
Type de montage	Sur poteaux en bois ou mur en béton
Inclinaison	Modèle iCXPFM2 : fixe ; Modèle iCXPTM2 : inclinable (selon version)
Distance minimale entre pattes murales	609,6 mm
Fixations incluses	Boulons tire-fond 5/16 x 2-1/2", rondelles plates, chevilles pour béton
Épaisseur de cloison sèche maximale	16 mm
Outils nécessaires	Perceuse, niveau, marteau, tournevis
Instructions de sécurité	Vérifier l'absence de câbles électriques et conduites avant perçage ; capacité de charge 5 fois le poids total
Garantie	Consulter le fabricant

FOIRE AUX QUESTIONS - ICXPFM2T03 Chief

Comment installer le support sur un mur à poteaux en bois ?

Repérez les poteaux, marquez les emplacements, percez des trous de guidage de 5,5 mm, puis fixez les montants muraux avec des boulons tire-fond 5/16 x 2-1/2" et des rondelles plates. Assurez-vous que la distance horizontale minimale entre les pattes de fixation est de 609,6 mm.

Comment installer le support sur un mur en béton ?

Percez des trous de guidage de 10 mm, insérez les chevilles fournies (J1), puis fixez le support avec les boulons tire-fond et rondelles. Respectez la distance minimale de 609,6 mm entre les pattes.

Quelle est la capacité de poids maximale du support ?

La capacité maximale est de 113,4 kg (250 lb). Ne dépassez jamais cette limite, sous peine de dommages ou de blessures graves.

Quelles vis utiliser pour fixer les pattes d'interface au téléviseur ?

Utilisez les vis fournies dans le sachet de fixation (H). Choisissez la bonne taille selon les trous de montage du téléviseur. Si des bagues intercalaires sont nécessaires, utilisez des vis plus longues de même diamètre.

Peut-on inverser les pattes de fixation d'interface droite et gauche ?

Oui, vous pouvez permuter les pattes pour que les boutons soient face à l'intérieur du support. Suivez les étapes de permutation décrites dans la notice : retirez les boutons, inversez les pattes, puis remontez.

Comment incliner l'écran sur le modèle iCXPTM2 ?

Desserrez le bouton des pattes de fixation d'interface, ajustez l'inclinaison souhaitée, puis resserrez le bouton. Utilisez la sangle Velcro si nécessaire pour maintenir l'écran en position inclinée.

Quelle est la distance minimale entre les pattes murales ?

La distance horizontale minimale est de 609,6 mm (24 pouces). Ne placez jamais les deux pattes d'interface d'un seul côté de l'axe central du support.

Comment fixer l'écran sur le modèle iCXPFM2 ?

Poussez la languette de la patte d'interface à fond pour bloquer la fente inférieure. Suspendez les crochets supérieurs sur la barre supérieure, puis poussez le bas de l'écran vers le mur. Soulevez les languettes pour verrouiller.

Comment fixer l'écran sur le modèle iCXPTM2 ?

Suspendez les crochets supérieurs sur la barre supérieure (mode béquille), acheminez les câbles, puis tirez les sangles vers le bas tout en faisant pivoter l'écran vers le mur pour bloquer les pattes sur la barre inférieure.

Quelles précautions de sécurité prendre avant l'installation ?

Avant de percer, vérifiez qu'il n'y a pas de câbles électriques, de conduites de gaz ou d'eau derrière le mur. Assurez-vous que la structure supporte cinq fois le poids total. Portez des équipements de protection si nécessaire.

MODE D'EMPLOI ICXPFM2T03 Chief

AVERTISSEMENT : Le manque de la lecture, de la compréhension et du respect total de toutes les instructions, peut entraîner des blessures corporelles graves, endommager l'équipement ou annuler la garantie d'usine. Il incombe à l'installateur de s'assurer que tous les composants sont correctement assemblés et installés à l'aide des instructions fournies.

AVERTISSEMENT : L'absence de l'apport d'une résistance structurelle appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement. Il incombe à l'installateur de s'assurer que la structure à laquelle le composant est attaché peut soutenir cinq fois le poids combiné de tout l'équipement. Renforcer la structure selon les besoins avant l'installation du composant. Le mur sur lequel le support est fixé doit avoir une épaisseur maximale de cloison sèche de 16 mm.

AVERTISSEMENT : Dépasser la capacité pondérale peut entraîner des blessures corporelles graves ou endommager l'équipement. Il incombe à l'installateur de s'assurer que le poids combiné de tous les composants attachés à ICXPFM2/ICXP TM2 n'est pas supérieur à 113,4 kg (250 lb).

Les modèles iCXPFM2 et iCXPTM2 ont été conçus pour être montés directement sur un poteau de cloison en bois ou un mur en béton. Le modèle iCXPFM2 comporte des pattes de fixation statiques pour maintenir le téléviseur en position verticale. Le modèle iCXPTM2 dispose de pattes de fixation permettant d'incliner le téléviseur.

AVERTISSEMENT : UNE MAUVAISE INSTALLATION PEUT PROVOQUER UN ÉCROULEMENT DE

L'ASSEMBLAGE ET ENDOMMAGER CELUI-CI, VOIRE ENTRAÎNER DES BLESSURES CORPORELLES GRAVES II est de la responsabilité de l'installateur de s'assurer que la structure à laquelle le support est fixé peut supporter cinq fois le poids de l'iCXPFM ou de l'iCXPTM2 et de tout le matériel fixé, sans dépasser 113,4 kg.

Montage du support mural

1. Placez les montants muraux (F) au sol.
2. Faites glisser les rails (A) dans les montants muraux.
3. Vissez les embouts filetés (G) dans l'extrémité de chaque rail.

REMARQUE : Passez à la section Pose sur un poteau de cloison en bois (2a) ou Pose sur un mur en béton (2b).

2a

Pose sur un poteau de cloison en bois

1. Déterminez le centre de l'écran du téléviseur et son emplacement sur le mur.
2. Repérez le poteau à gauche et à droite de l'emplacement choisi.

MISE EN GARDE : LA DISTANCE HORIZONTALE MINIMALE ENTRE LES PATTES DE FIXATION MURALES EST DE 609,6 MM. Les pattes de fixation du support ne doivent pas être séparées de moins de 609,6 mm.

MISE EN GARDE : Lors de la fixation sur un mur dont les poteaux sont espacés de 406,4 mm en leur centre, espacez les montants de 812,8 mm.

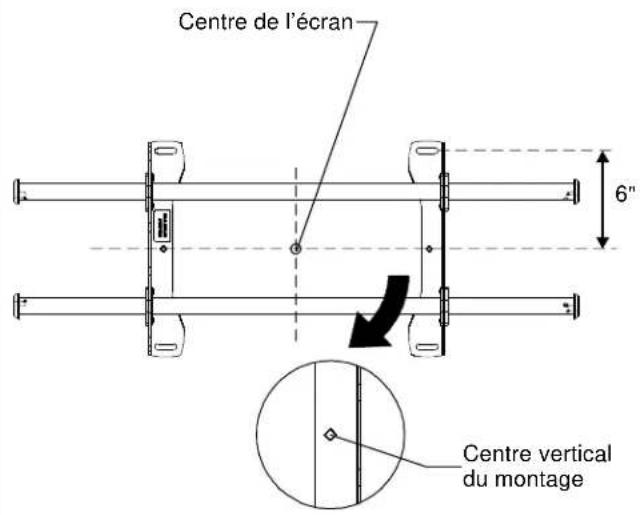

1. Alignez le losange du support sur la marque du centre de l'écran pour déterminer le centre vertical.

2. Mesurez une distance de 152,4 mm à partir du point central pour marquer l'emplacement des fentes supérieures de montage.

2a

1. À l'aide d'un niveau, marquer le point de fixation du support sur chaque poteau de la cloison à travers les fentes supérieures du support.

AVERTISSEMENT : RISQUE D'ÉLECTROCUTION ! COUPER OU PERCER UN CORDON OU DES CÂBLES ÉLECTRIQUES PEUT PROVOQUER DES BLESSURES CORPORELLES GRAVES, VOIRE MORTELLES ! TOUJOURS s'assurer que la zone située derrière la surface de montage ne contient ni fils ni câbles électriques avant de percer ou de mettre en place des fixations.

AVERTISSEMENT : RISQUE D'EXPLOSION ET D'INCENDIE ! COUPER OU PERCER UNE CONDUITE DE GAZ PEUT PROVOQUER DES BLESSURES CORPORELLES GRAVES, VOIRE MORTELLES ! TOUJOURS s'assurer que la zone située derrière la surface de montage ne contient pas de conduite de gaz, d'eau, d'évacuation ou autre avant de couper, de percer ou de mettre en place des fixations.

MISE EN GARDE : LA DISTANCE HORIZONTALE MINIMALE ENTRE LES PATTES DE FIXATION MURALES EST DE 609,6 MM. Les pattes de fixation du support ne doivent pas être séparées de moins de 609,6 mm.

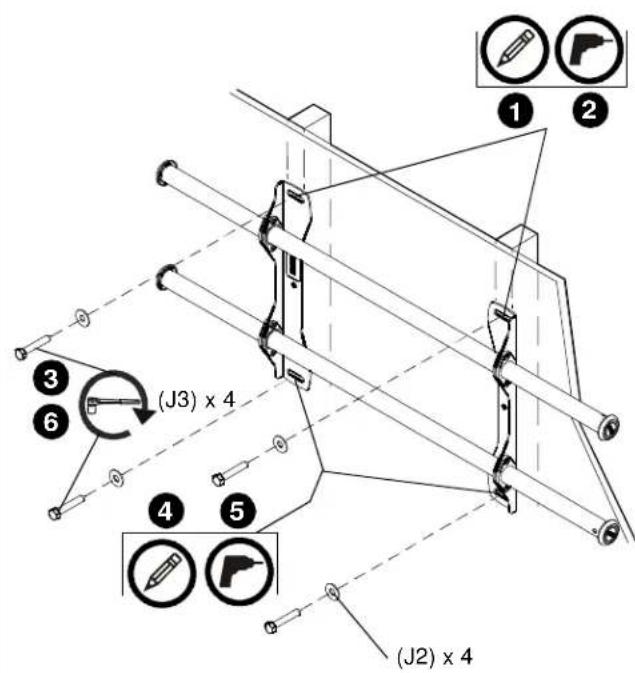

1. Percez un trou de guidage de 5,5 mm dans chaque poteau.

2. Utilisez deux boulons tire-fond 5/16 x 2-1/2" (J3) et deux rondelles plates 5/16" (J2) pour fixer le haut du support au mur.

3. Marquez les points de fixation pour les fentes inférieures du support, en vous assurant qu'ils sont situés sur les poteaux.

4. Percez un trou de guidage de 5,5 mm au niveau des marques pour chaque trou inférieur du support.

5. Utilisez deux boulons tire-fond 5/16 x 2-1/2" (J3) et deux rondelles plates 5/16" (J2) pour fixer le support au mur à travers les trous inférieurs du support.

6. Faites glisser les rails vers le centre approximatif de l'emplacement de l'écran.

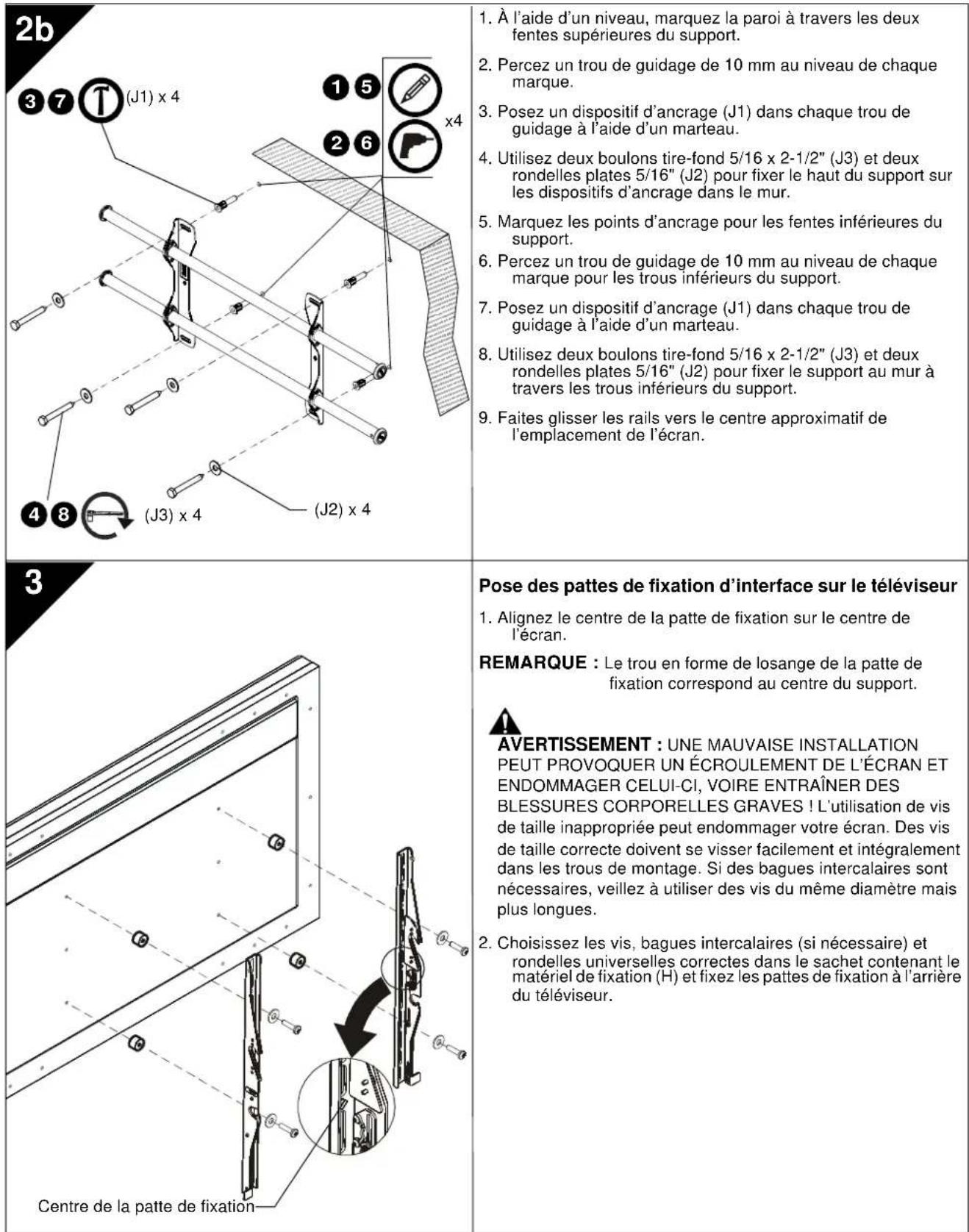

2b

Pose sur un mur en béton

1. Déterminez le centre de l'écran du téléviseur et son emplacement sur le mur.

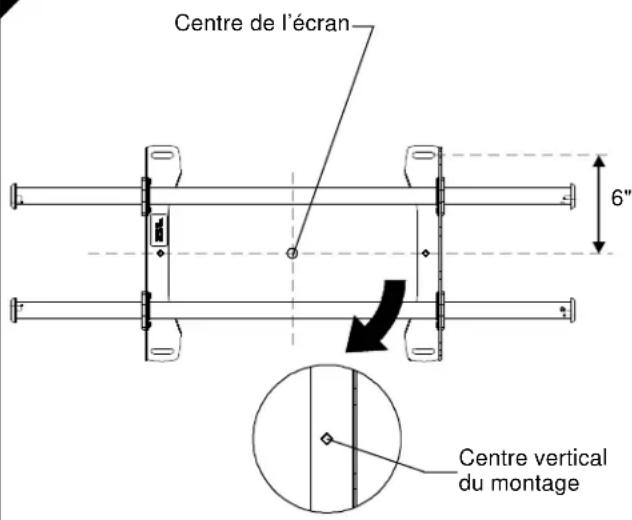

2. Alignez les losanges du support sur la marque du centre de l'écran pour déterminer le centre vertical.
3. Mesurez une distance de 152,4 mm à partir du point central pour marquer l'emplacement des fentes supérieures de montage.

MISE EN GARDE : LA DISTANCE HORIZONTALE MINIMALE ENTRE LES PATTES DE FIXATION MURALES EST DE 609,6 MM. Les pattes de fixation du support ne doivent pas être séparées de moins de 609,6 mm.

AVERTISSEMENT : RISQUE D'ÉLECTROCUTION ! COUPER OU PERCER UN CORDON OU DES CÂBLES ÉLECTRIQUES PEUT PROVOQUER DES BLESSURES CORPORELLES GRAVES, VOIRE MORTELLES ! TOUJOURS s'assurer que la zone située derrière la surface de montage ne contient ni fils ni câbles électriques avant de percer ou de mettre en place des fixations.

AVERTISSEMENT : RISQUE D'EXPLOSION ET D'INCENDIE ! COUPER OU PERCER UNE CONDUITE DE GAZ PEUT PROVOQUER DES BLESSURES CORPORELLES GRAVES, VOIRE MORTELLES ! TOUJOURS s'assurer que la zone située derrière la surface de montage ne contient pas de conduite de gaz, d'eau, d'évacuation ou autre avant de couper, de percer ou de mettre en place des fixations.

4

Permutation des pattes de fixation d'interface (en option)

Si les conditions d'installation nécessitent d'adapter l'emplacement des pattes de fixation d'interface, il existe plusieurs possibilités.

1. Les pattes de fixation murales peuvent être réglées de part et d'autre du point de fixation.
2. L'emplacement des pattes de fixation d'interface droite et gauche peut être permeté pour que les boutons des pattes de fixation d'interface iCLPTM2 soient face à l'intérieur du support.
3. Si nécessaire, les boutons d'inclinaison des pattes de fixation d'interface peuvent être permutés pour pouvoir inverser les pattes de fixation d'interface.

a. Déposez l'écran du support.
b. Déposez les pattes de fixation d'interface de l'écran.
c. Tenez la patte de fixation d'interface droite à l'horizontale en la maintenant bien fermement pour ne pas que les bagues intercalaires bougent.
d. Retirez le bouton, la rondelle et la vis.
e. Remettez en place le bouton, la rondelle et la vis en ordre inverse, avec le bouton à l'intérieur de la patte de fixation.
f. Permutez la patte de fixation d'interface droite pour la placer du côté gauche du support mural.
g. Répétez les étapes 3c à 3f pour la patte de fixation d'interface gauche.

Inclinaison des pattes de fixation d'interface (modèle iCXPTM2 uniquement)

Les pattes de fixation peuvent être inclinées en desserrant le bouton des pattes pour choisir l'inclinaison requise avant de le resserrer sur les pattes de fixation.

5		Fixation de l’écran au support mural1. (Modèle iCXPTM2 uniquement) Ajustez la sangle Velcro®(si nécessaire) pour qu’elle ne dépasse pas du bas de l’écran.REMARQUE: Ne placez PAS les deux pattes de fixation d’interface du même côté du support mural.REMARQUE: Ne placez JAMAIS les deux pattes de fixation d’interface d’un seul côté de l’axe central du support mural!REMARQUE: Procédez selon l’étape 5a Fixation au modèle iCXPTM2 ou selon l’étape 5b Fixation au modèle iCXPFM2.

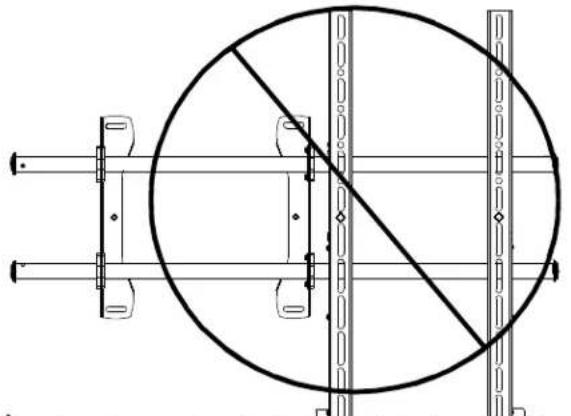

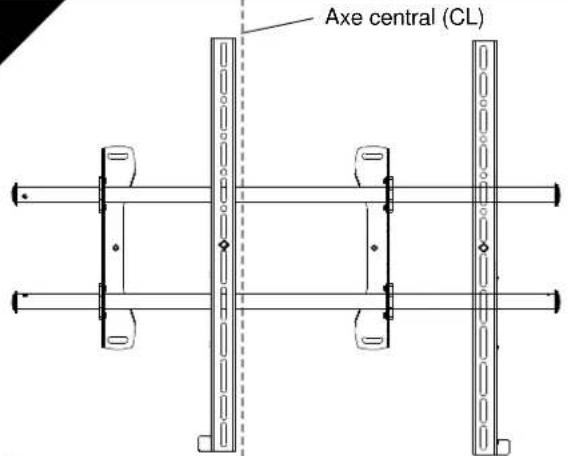

	⚠️ Ne JAMAIS placer les deux pattes de fixation d’interface sur un seul côté de l’axe central (CL) du support mural!⚠️ Les deux pattes de fixation d’interface ne doivent JAMAIS être situées d’un seul côté des pattes murales !

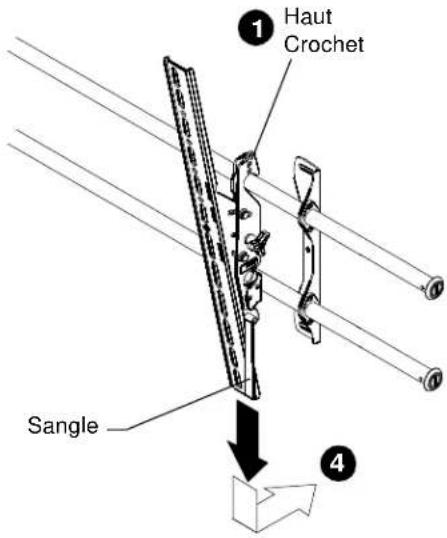

5a		Fixation au modèle iCXPTM21. Suspendez le crochet supérieur des pattes de fixation d’interface sur la barre supérieure du support.REMARQUE: L’écran s’installe au départ en mode « béquille » pour faciliter l’accès aux câbles.2. Faites glisser l’écran et les barres en position requise.3. Acheminez les câbles entre le mur et les barres.⚠️ MISE EN GARDE: POINTS DE PINCEMENT! Tenir les doigts, les mains et les câbles à l’écart des points de pincement.4. Tirez les sangles vers le bas et faites pivoter vers l’intérieur en direction du mur, en bloquant les pattes de fixation d’interface sur la barre inférieure et le bas de l’écran sur le support.

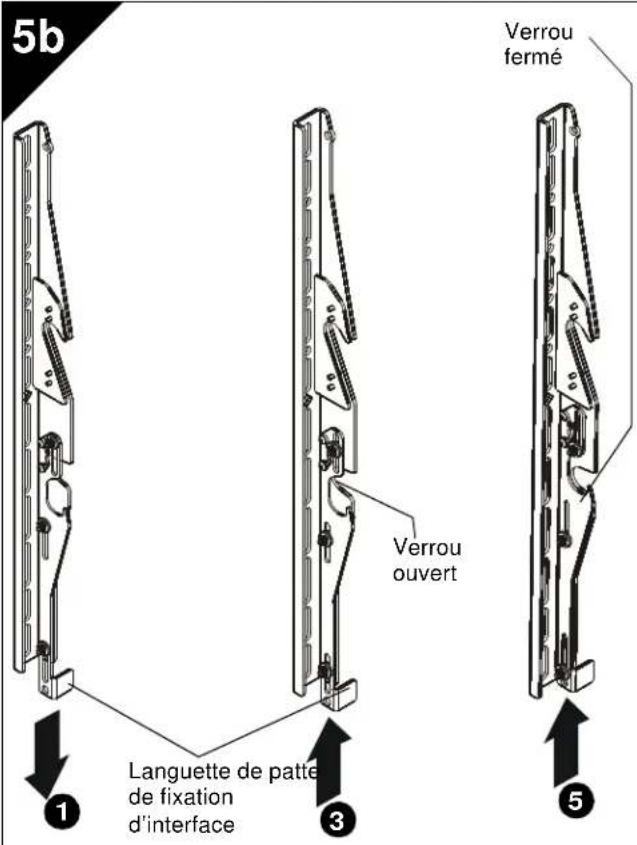

Fixation au modèle iCXPFM2

1. Poussez la languette de la patte de fixation d'interface à fond pour bloquer la fente inférieure du support.
2. Suspendez le crochet supérieur des pattes de fixation d'interface sur la barre supérieure du support. Le bas de l'écran est écarté du mur.
3. Dirigez l'écran vers le mur en tirant sur le bas de l'écran pour l'écarter du mur et en poussant les languettes des pattes de fixation d'interface d'une encoche vers le haut en direction du cran que vous pouvez sentir (environ à mi-distance vers le haut).
4. Poussez le bas de l'écran vers la patte de fixation murale de sorte que le verrou inférieur de la patte de fixation d'interface entoure la barre inférieure du support mural.
5. Soulevez les languettes de pattes de fixation d'interface à fond pour fixer les pattes de fixation sur le support mural.
