| Tipo de producto | Soporte de pared para pantalla plana |
| Marca | Chief |
| Modelo | ICXPFM2T03 |
| Capacidad de carga máxima | 113,4 kg (250 lb) |
| Compatibilidad VESA | Estándar (ajustable mediante patas ajustables) |
| Material | Acero |
| Tipo de montaje | Sobre postes de madera o pared de hormigón |
| Inclinación | Modelo iCXPFM2: fijo; Modelo iCXPTM2: inclinable (según versión) |
| Distancia mínima entre patas de pared | 609,6 mm |
| Fijaciones incluidas | Pernos de anclaje 5/16 x 2-1/2", arandelas planas, tacos para hormigón |
| Grosor máximo de placa de yeso | 16 mm |
| Herramientas necesarias | Taladro, nivel, martillo, destornillador |
| Instrucciones de seguridad | Verificar la ausencia de cables eléctricos y tuberías antes de perforar; capacidad de carga 5 veces el peso total |
| Garantía | Consultar al fabricante |
Preguntas frecuentes - ICXPFM2T03 Chief
Preguntas de los usuarios sobre ICXPFM2T03 Chief
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Soporte para pantalla plana en formato PDF gratis! Encuentra tus instrucciones ICXPFM2T03 - Chief y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. ICXPFM2T03 de la marca Chief.
MANUAL DE USUARIO ICXPFM2T03 Chief
¡AVISOS Y PRECAUCIONES IMPORTANTES!

AVISO: Un AVISO llama su atención sobre la posibilidad de sufrir lesiones de gravedad o incluso mortales si no sigue las instrucciones.

PRECAUCIÓN: Una nota de PRECAUCIÓN llama su atención sobre la posibilidad de dañar o destruir el equipo si no sigue las instrucciones.

AVISO: Si no lee, comprende perfectamente y sigue todas las instrucciones, podría causar daños graves, daños personales y materiales o anular la garantía de fábrica. El instalador es el responsable de asegurarse de que todos los componentes están correctamente montados e instalados siguiendo las instrucciones indicadas.

AVISO: Si no se proporciona la resistencia estructural adecuada para este componente, podrían provocarse graves daños personales o materiales. El instalador es el responsable de asegurarse de que la estructura a la que este componente está sujeta puede soportar cinco veces el peso combinado de todo el equipo. Refuerce la estructura según sea necesario antes de instalar el componente. La pared donde se instalará el soporte puede tener paneles de yeso de 5/8" (1,6 cm) de espesor, como máximo.

AVISO: Si se excede el peso máximo, podrían causarse graves daños personales o materiales. El instalador es responsable de asegurarse de que el peso combinado de todos los componentes montados en el iCXPFM2/iCXPTM2 no excede 113.4 kg (250 libras).

ENSAMBLAJE E INSTALACIÓN
Los modelos iCXPFM2 e iCXPTM2 están diseñados para montarse directamente en paredes de hormigón o de montantes de madera. El iCXPFM2 tiene soportes fijos que mantienen el televisor en posición vertical. El iCXPTM2 tiene soportes regulables que permiten inclinar el televisor.

ADVERTENCIA: UNA INSTALACIÓN INCORRECTA PUEDE HACER QUE EL SOPORTE SE CAIGA Y EL USUARIO SUFRA LESIONES SEVERAS O SE DAÑE EL EQUIPO. El instalador es responsable de asegurar que la estructura en la que se colocará el soporte sea capaz de soportar cinco veces el peso del iCXPFM2 o del iCXPTM2 y que todos los equipos agregados no superen las 250 libras (113,4 kg).

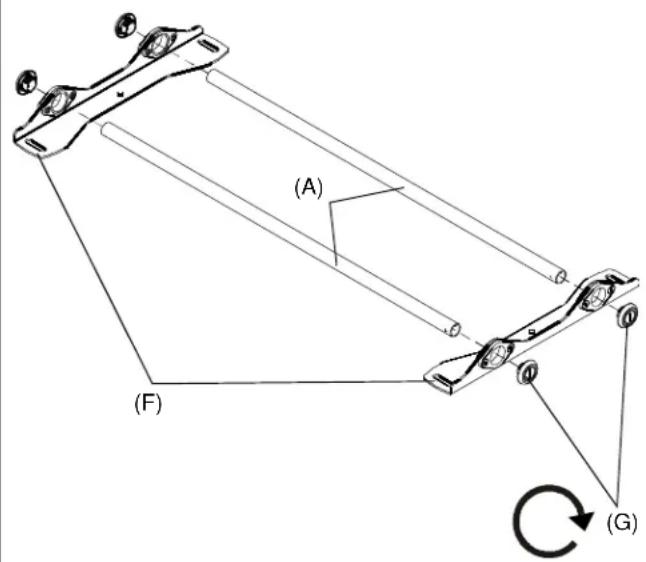

Ensamblaje del soporte de pared
- Coloque los dos soportes de pared (F) en el piso.
- Inserte los rieles (A) en los soportes de pared.
- Enrosque los topes roscados (G) en el extremo de cada riel.
NOTA: Pase a la sección Instalación en pared de montantes de madera (2a) o a la sección Instalación en pared de hormigón (2b).
2a

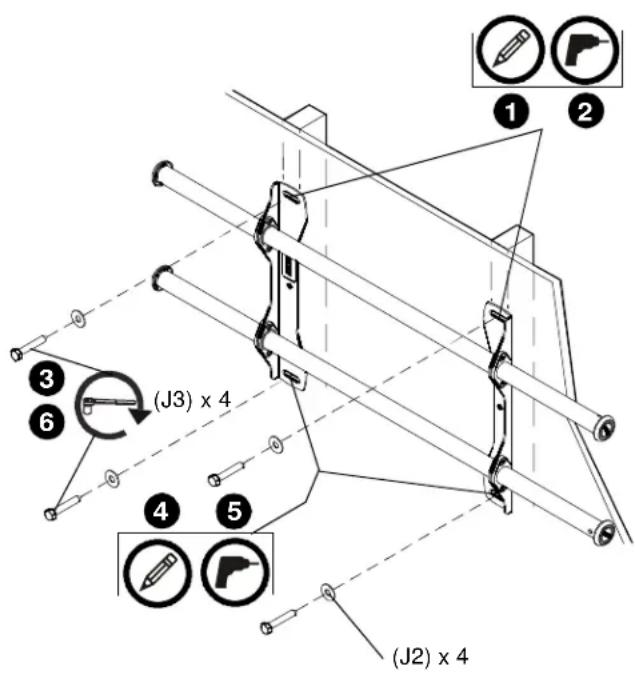

Instalación en pared de montantes de madera
- Determine el centro de la pantalla del televisor y el lugar en la pared donde desea colocarlo.
- Busque el montante más cercano a la izquierda y a la derecha del lugar elegido.

PRECAUCIÓN: LA DISTANCIA HORIZONTAL MÍNIMA ENTRE LOS SOPORTES DE PARED ES 24" (60,96 CM). No coloque los soportes a menos de 24" (60,96 cm).

PRECAUCIÓN: Si instala el soporte en una pared con montantes de madera colocados a 16" (40,64 cm) del centro, deje 32" (81,28 cm) de distancia entre los soportes de pared.

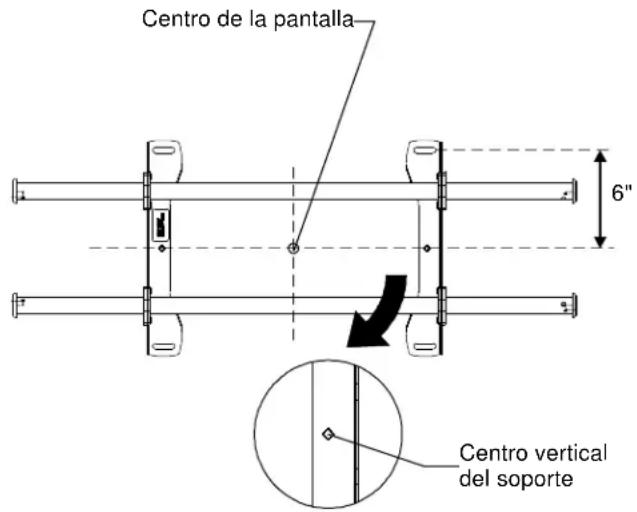

- Alinee el orificio en forma de diamante que tiene el soporte con el centro de la pantalla y haga una marca para determinar el centro vertical.
- Mida 6" (15,24 cm) hacia arriba desde el punto central para marcar el lugar de las ranuras de montaje superiores.
2a

- Con un nivel, haga una marca en la pared, sobre cada montante, para fijar el soporte a través de las ranuras de montaje superiores.

ADVERTENCIA: PELIGRO DE DESCARGA ELÉCTRICA. CORTAR O AGUJEREAR CABLES DE ELECTRICIDAD PUEDE CAUSAR LESIONES FÍSICAS GRAVES E, INCLUSO, LA MUERTE. Antes de hacer agujeros o colocar elementos de fijación, compruebe SIEMPRE que no haya cables en el área que está detrás de la superficie de montaje.

ADVERTENCIA: PELIGRO DE EXPLOSIÓN E INCENDIO. CORTAR O AGUJEREAR TUBERÍAS DE GAS PUEDE CAUSAR LESIONES FÍSICAS GRAVES E, INCLUSO, LA MUERTE. Antes de cortar, hacer agujeros o colocar elementos de fijación, SIEMPRE verifique que no haya tuberías de gas, agua, desagües u otro tipo de tuberías en el área que está detrás de la superficie de montaje.

PRECAUCIÓN: LA DISTANCIA HORIZONTAL MÍNIMA ENTRE LOS SOPORTES DE PARED ES 24" (60,96 CM). No coloque los soportes a menos de 24" (60,96 cm).
- Haga un orificio guía de 7/32" (5,5 mm) en cada montante.
- Use dos tornillos de 5/16" (7,9 mm) x 2-1/2" (12,7 mm) [J3] y dos arandelas planas de 5/16" (7,9 mm) [J2] para fijar la parte superior del soporte a la pared.
- Marque los puntos de fijación correspondientes a las ranuras de montaje inferiores y cerciórese de que estén colocados sobre los montantes.
- Haga orificios guía de 7/32" (5,5 mm) en las marcas de los orificios de montaje inferiores.
- Use dos tornillos de 5/16" (7,9 mm) x 2-1/2" (12,7 mm) [J3] y dos arandelas planas de 5/16" (7,9 mm) [J2] para fijar el soporte a la pared a través de los orificios de montaje inferiores.
- Deslice los rieles hacia el centro aproximado del lugar de colocación de la pantalla.

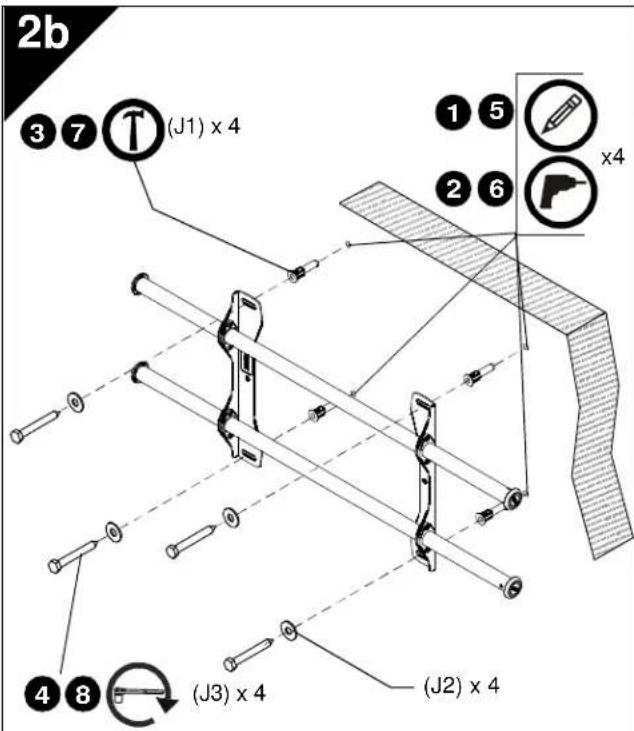

2b

Instalación en pared de hormigón
- Determine el centro de la pantalla del televisor y el lugar en la pared donde desea colocarlo.

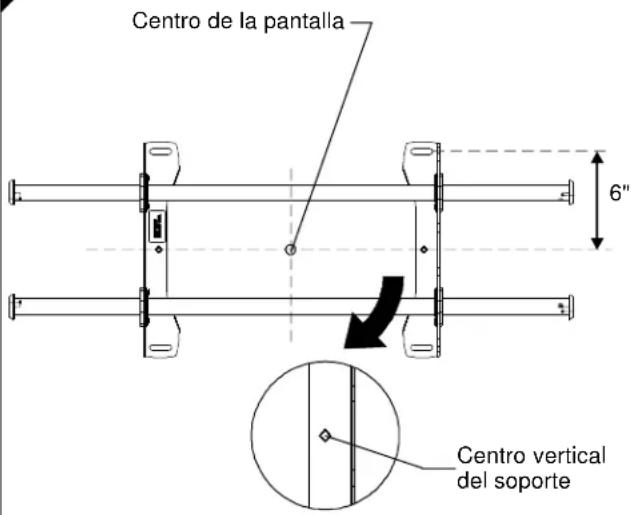

- Alinee los orificios en forma de diamante que tiene el soporte con el centro de la pantalla y haga una marca para determinar el centro vertical.
- Mida 6" (15,24 cm) hacia arriba desde el punto central para marcar el lugar de las ranuras de montaje superiores.

PRECAUCIÓN: LA DISTANCIA HORIZONTAL MÍNIMA ENTRE LOS SOPORTES DE PARED ES 24" (60,96 CM). No coloque los soportes a menos de 24" (60,96 cm).

ADVERTENCIA: PELIGRO DE DESCARGA ELÉCTRICA. CORTAR O AGUJEREAR CABLES DE ELECTRICIDAD PUEDE CAUSAR LESIONES FÍSICAS GRAVES E, INCLUSO, LA MUERTE. Antes de hacer agujeros o colocar elementos de fijación, compruebe SIEMPRE que no haya cables en el área que está detrás de la superficie de montaje.

ADVERTENCIA: PELIGRO DE EXPLOSIÓN E INCENDIO. CORTAR O AGUJEREAR TUBERÍAS DE GAS PUEDE CAUSAR LESIONES FÍSICAS GRAVES E, INCLUSO, LA MUERTE. Antes de cortar, hacer agujeros o colocar elementos de fijación, compruebe SIEMPRE que no haya tuberías de gas, agua, desagües u otro tipo de tuberías en el área que está detrás de la superficie de montaje.

- Con un nivel, haga una marca en la pared a través de las ranuras de montaje superiores.
- Haga un orificio guía de 25/64" (10 mm) en cada marca.
- Utilizando un martillo, coloque un taco (J1) en cada orificio guía.
- Use dos tornillos de 5/16" (7,9 mm) x 2-1/2" (12,7 mm) [J3] y dos arandelas planas de 5/16" (7,9 mm) [J2] para fijar la parte superior del soporte a los tacos que colocó en la pared.
- Marque los puntos de fijación correspondientes a las ranuras de montaje inferiores.
- Haga un orificio guía de 25/64" (10 mm) en cada una de estas marcas.
- Utilizando un martillo, coloque un taco (J1) en cada orificio guía.
- Use dos tornillos de 5/16" (7,9 mm) x 2-1/2" (12,7 mm) [J3] y dos arandelas planas de 5/16" (7,9 mm) [J2] para fijar el soporte a la pared a través de los orificios de montaje inferiores.
- Deslice los rieles hacia el centro aproximado del lugar de colocación de la pantalla.

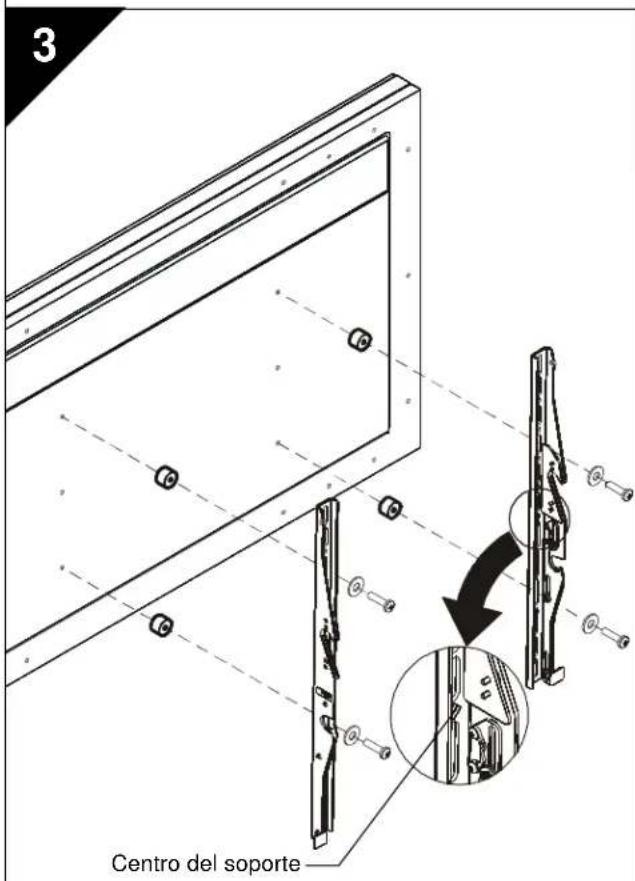

Acople de los soportes de conexión al televisor
- Alinee el centro del soporte con el centro de la pantalla.
NOTA: El orificio en forma de diamante que tiene el soporte corresponde a su centro.

ADVERTENCIA: UNA INSTALACIÓN INCORRECTA PUEDE HACER QUE LA PANTALLA SE CAIGA Y EL USUARIO SUFRA LESIONES O SE DAÑE EL EQUIPO. Usar tornillos de un tamaño incorrecto puede dañar la pantalla. Los tornillos apropiados podrán colocarse con facilidad y por completo en los orificios de montaje de la pantalla. Si se necesitaran separadores, utilice tornillos más largos del mismo diámetro.
- Tome los tornillos, las arandelas universales y los separadores (de ser necesario) correctos de la bolsa de piezas (H), y fije los soportes a la parte posterior de la pantalla.
4

Intercambio de los soportes de conexión (opcional)
Si fuese necesario cambiar de lugar los soportes de conexión, existen varias opciones.
- Los soportes de pared pueden deslizarse horizontalmente en el punto de fijación.
-
El lugar de los soportes de conexión izquierdo y derecho puede intercambiarse, de modo que las perillas de éstos, en el modelo iCLPTM2, queden orientadas hacia el interior del soporte.
-
De ser necesario, las perillas de los soportes de inclinación pueden cambiarse de lugar para invertir la posición de estos soportes.
a. Quite la pantalla del soporte.
b. Retire los soportes de conexión de la pantalla.
c. Sostenga el soporte de conexión derecho en forma horizontal, con firmeza para que no se muevan los espaciadores.
d. Quite la perilla, la arandela y el tornillo.
e. Vuelva a colocar la perilla, la arandela y el tornillo en orden inverso, de modo que la perilla quede en la parte interna del soporte.
f. Pase el soporte de conexión derecho al lado izquierdo de soporte de pared.
g. Repita los pasos 3c a 3f con el soporte de conexión izquierdo.
Inclinación de los soportes de conexión (iCXPTM2 solamente)
Para inclinar los soportes, afloje la perilla de estos, inclínelos hasta la posición deseada y luego ajuste la perilla.
| 5 | ![]() | Acople de la pantalla al soporte de pared1. (iCXPTM2 solamente) Ajuste la tira de Velcro® (de ser necesario) para que no sobresalga del borde inferior de la pantalla.NOTA: NO coloque los dos soportes de conexión en el mismo lado del soporte de pared.NOTA: NUNCA coloque los dos soportes de conexión en el mismo lado de la línea central del soporte de pared.NOTA: Continúe con el paso 5a Acople al iCXPTM2 o con el paso 5b Acople al iCXPFM2. |

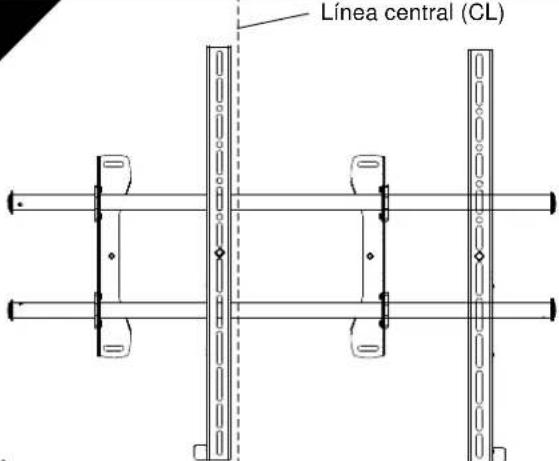

| !NUNCA coloque los dos soportes de conexión en el mismo lado de la línea central (CL) del soporte de pared. | ||
![]() | ||

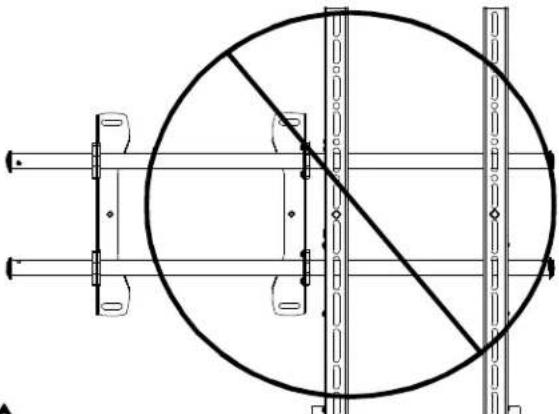

| !Los soportes de conexión NUNCA deben colocarse en el mismo lado de los soportes de pared. | ||

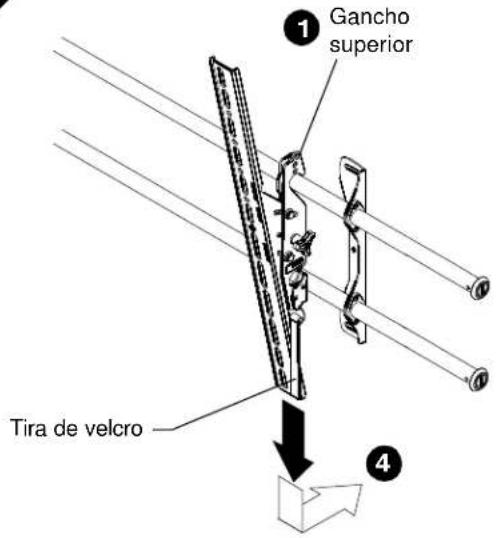

| 5a | ![]() | Acople al iCXPTM21. Cuelgue el gancho superior de los soportes de conexión en la barra superior del soporte.NOTA: Inicialmente, la pantalla queda instalada en "modo pie de apoyo" para facilitar el acceso a los cables.2. Deslice la pantalla y las barras hasta la posición de visualización deseada.3. Pase los cables entre la pared y las barras.PRECAUCIÓN: PUNTOS DE COMPRESIÓN. Mantenga los dedos, las manos y los cables alejados de las áreas de compresión.4. Tire hacia abajo las tiras de velcro y gírelas hacia adentro en dirección a la pared para sujetar los soportes de conexión a la barra inferior y la parte inferior de la pantalla, al soporte. |

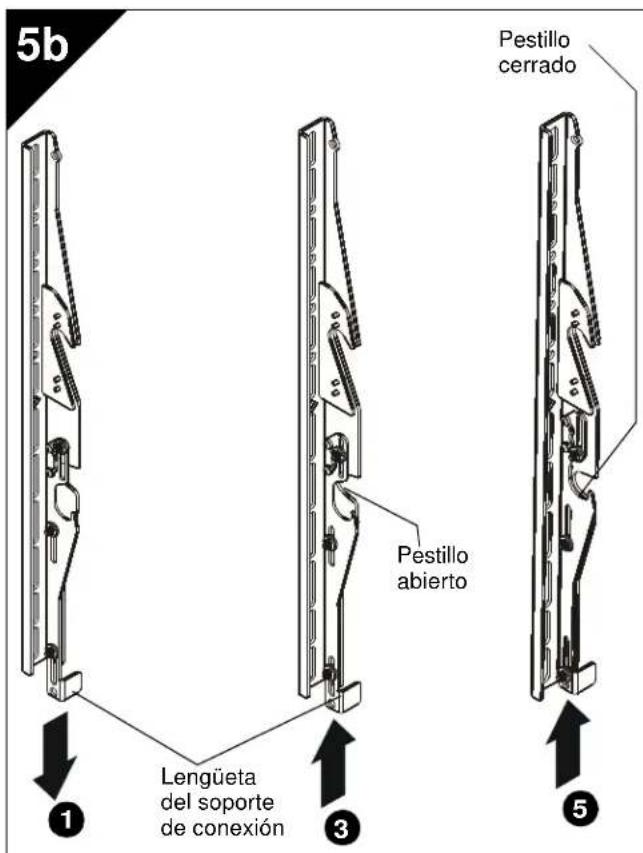

Acople al iCXPFM2
- Empuje la lengüeta del soporte de conexión hasta abajo de todo de modo que la ranura de montaje quede bloqueada.
- Cuelgue el gancho superior de los soportes de conexión en la barra superior del soporte. La parte inferior de la pantalla quedará alejada de la pared.
- Mueva la pantalla hacia la pared tirando de la parte inferior de la pantalla hacia afuera. Luego empuje las lengüetas de los soportes de conexión hacia arriba una muesca hasta que trabe (aproximadamente hasta la mitad).
- Empuje la parte inferior de la pantalla hacia el soporte de pared de modo que el pestillo inferior del soporte de conexión rodee la barra inferior del soporte.
- Levante por completo las lengüetas de los soportes de conexión para asegurar dichos soportes al resto de la estructura.
