ICXPFM2T03 - Suporte para tela plana Chief - Manual de utilização gratuito

Tipo de produto	Suporte de parede para tela plana
Marca	Chief
Modelo	ICXPFM2T03
Capacidade de carga máxima	113,4 kg (250 lb)
Compatibilidade VESA	Padrão (adaptável por meio de pernas ajustáveis)
Material	Aço
Tipo de montagem	Em postes de madeira ou parede de concreto
Inclinação	Modelo iCXPFM2: fixo; Modelo iCXPTM2: inclinável (de acordo com a versão)
Distância mínima entre pernas de parede	609,6 mm
Fixacões incluídas	Parafusos de ancoragem 5/16 x 2-1/2", arruelas lisas, buchas para concreto
Espessura máxima de drywall	16 mm
Ferramentas necessárias	Furadeira, nível, martelo, chave de fenda
Instruções de segurança	Verificar a ausência de cabos elétricos e tubulações antes da perfuração; capacidade de carga 5 vezes o peso total
Garantia	Consultar o fabricante

Perguntas frequentes - ICXPFM2T03 Chief

Como instalar o suporte em uma parede com postes de madeira?

Localize os postes, marque as posições, faça furos-guia de 5,5 mm e fixe os montantes de parede com parafusos de ancoragem 5/16 x 2-1/2" e arruelas lisas. Certifique-se de que a distância horizontal mínima entre as pernas de fixação seja de 609,6 mm.

Como instalar o suporte em uma parede de concreto?

Faça furos-guia de 10 mm, insira as buchas fornecidas (J1) e fixe o suporte com os parafusos de ancoragem e arruelas. Respeite a distância mínima de 609,6 mm entre as pernas.

Qual é a capacidade máxima de peso do suporte?

A capacidade máxima é de 113,4 kg (250 lb). Nunca exceda este limite, sob pena de danos ou ferimentos graves.

Quais parafusos usar para fixar as pernas de interface na televisão?

Use os parafusos fornecidos no saco de fixação (H). Escolha o tamanho correto de acordo com os furos de montagem da televisão. Se forem necessários anéis espaçadores, use parafusos mais longos do mesmo diâmetro.

Pode-se inverter as pernas de fixação de interface direita e esquerda?

Sim, você pode trocar as pernas para que os botões fiquem voltados para o interior do suporte. Siga as etapas de troca descritas no manual: remova os botões, inverta as pernas e remonte.

Como inclinar a tela no modelo iCXPTM2?

Afrouxe o botão das pernas de fixação de interface, ajuste a inclinação desejada e aperte o botão novamente. Use a cinta de velcro se necessário para manter a tela na posição inclinada.

Qual é a distância mínima entre as pernas de parede?

A distância horizontal mínima é de 609,6 mm (24 polegadas). Nunca coloque as duas pernas de interface de um único lado do eixo central do suporte.

Como fixar a tela no modelo iCXPFM2?

Empurre a lingueta da perna de interface até o fundo para travar a ranhura inferior. Pendure os ganchos superiores na barra superior e empurre a parte inferior da tela em direção à parede. Levante as linguetas para travar.

Como fixar a tela no modelo iCXPTM2?

Pendure os ganchos superiores na barra superior (modo cavalete), passe os cabos e puxe as cintas para baixo enquanto gira a tela em direção à parede para travar as pernas na barra inferior.

Quais precauções de segurança tomar antes da instalação?

Antes de perfurar, verifique se não há cabos elétricos, tubulações de gás ou água atrás da parede. Certifique-se de que a estrutura suporte cinco vezes o peso total. Use equipamentos de proteção se necessário.

MANUAL DE UTILIZADOR ICXPFM2T03 Chief

ADVERTÊNCIA: Os alertas de ADVERTÊNCIA avisam-no para a possibilidade de ocorrência de graves lesões ou morte no caso de incumprimento das instruções.

AVISO: Os alertas de AVISO avisam-no para a possibilidade de danos ou destruição do equipamento no caso de incumprimento das instruções.

ADVERTÊNCIA: Se não ler, compreender completamente e seguir todas as instruções podem ocorrer graves lesões pessoais, danos no equipamento e a garantia de fábrica pode ser anulada! É da responsabilidade do instalador certificar-se de que todos os componentes são correctamente montados e instalados de acordo com as instruções fornecidas.

ADVERTÊNCIA: Se não for proporcionado apoio estrutural adequado a este componente podem ocorrer graves lesões pessoais ou danos no equipamento! É da responsabilidade do instalador certificar-se de que a estrutura à qual este componente é ligado pode suportar cinco vezes o peso combinado de todo o equipamento. Reforce a estrutura conforme necessário antes de instalar o componente. O painel acartonado da parede onde se vai fixar a armação pode ter uma espessura máxima de 1,6 cm.

ADVERTÊNCIA: Exceder a capacidade de peso pode resultar em graves lesões pessoais ou danos no equipamento! É da responsabilidade do instalador certificarse de que o peso combinado de todos os componentes ligados ao iCXPFM2/iCXPTM2 não excede 113.4 kg.

1

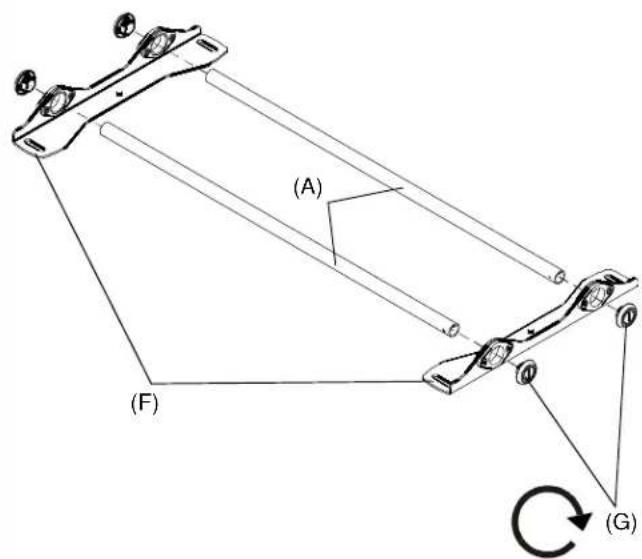

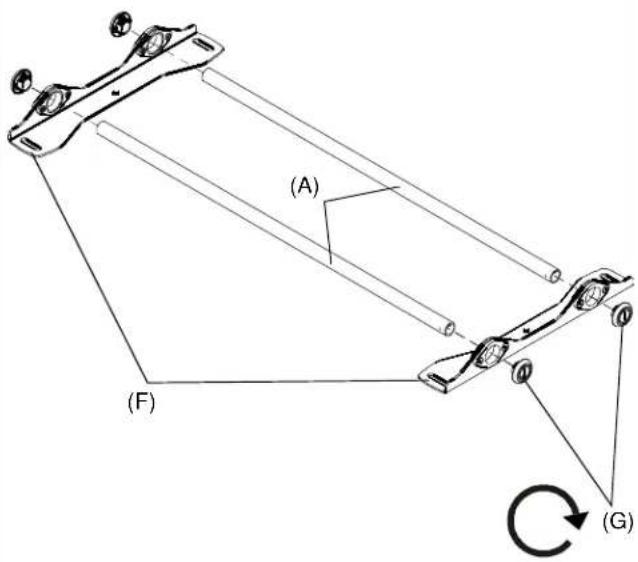

MONTAGEM E INSTALAÇÃOOs modelos iCXPFM2 e iCXPTM2 devem ser montados directamente numa viga de madeira ou parede de cimento.O iCXPFM2 possui suportes estáticos que mantêm a TV numa posição vertical. O iCXPTM2 inclui suportes que permitem inclinar a TV.AVISO: UMA INSTALAÇÃO INADEQUADA PODE LEVAR À QUEDA DA ARMAÇÃO, CAUSANDO DANOS FÍSICOS OU DANOS MATERIAIS GRAVESI É da responsabilidade do técnico instalador assegurar-se de que a estrutura à qual a armação é presa consegue suportar cinco vezes o peso do iCXPFM2 ou iCXPTM2 e de que todo o equipamento preso não excede os 113 kg.Montar a Armação de Parede1. Coloque os dois suportes verticais de parede (F) no chão.2. Encaixe as travessas (A) nos suportes verticais de parede.3. Enrosque as tampas (G) na extremidade de cada travessa.NOTA: Avance para a secção Instalar numa Viga de Madeira (2a) ou Instalar numa Parede de Betão (2b).

2a

Instalar numa Viga de Madeira1. Determine o centro do ecrã da TV e a posição desta na parede.2. Localize a viga mais próxima à esquerda ou à direita da posição seleccionada.CUIDADO: A DISTÂNCIA HORIZONTAL MÍNIMA ENTRE SUPORTES DE PAREDE É 60 CM. Não coloque os suportes de montagem a menos de 60 cm um do outro.CUIDADO: Quando fixar a armação numa parede que contenha vigas situadas a 40 cm do centro, coloque os elementos verticais a 80 cm de distância entre si.3. Alinhe os orifícios em forma de diamante na armação com a marcação do centro do ecrã para determinar o centro vertical.4. Meça 15 cm para cima desde o ponto central para marcar a posição das ranhuras de montagem superiores.

2a

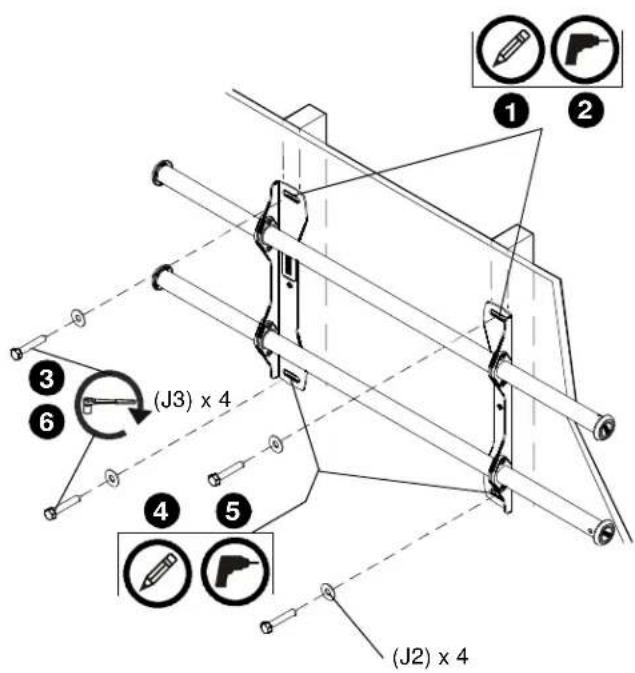

1. Com um nivel, marque a parede em cada viga para fixar a armação através das ranhuras de montagem superiores.

AVISO: PERIGO DE CHOQUE ELÉCTRICO! CORTAR OU PERFURAR FIOS OU CABOS ELÉCTRICOS PODE CAUSAR A MORTE OU FERIMENTOS PESSOAIS GRAVES! Certifique-se SEMPRE de que a área por trás da superfície de montagem não contém fios e cabos eléctricos antes de perfurar ou instalar fixadores.

AVISO: PERIGO DE EXPLOSÃO E INCÊNDIO! CORTAR OU PERFURAR CANOS DE GÁS PODE CAUSAR A MORTE OU FERIMENTOS PESSOAIS GRAVES! Certifique-se SEMPRE de que a área por trás da superfície de montagem não contém canos de gás, água, despejo ou outros antes de cortar, perfurar ou instalar fixadores.

CUIDADO: A DISTÂNCIA HORIZONTAL MÍNIMA ENTRE SUPORTES DE PAREDE É 60 CM. Não coloque os suportes de montagem a menos de 60 cm um do outro.

1. Faça um furo piloto de 5,5 mm em cada viga.
2. Use dois parafusos para madeira de 8 mm x 64 mm (J3) e duas anilhas chatas de 8 mm (J2) para fixar a parte superior da armação à parede.
3. Marque os pontos de fixação das ranhuras de montagem inferiores, tendo o cuidado de confirmar se os mesmos estão localizados nas vigas.
4. Faça furos pilotos de 5,5 mm nas marcações para os orifícios de montagem inferiores.
5. Use dois parafusos para madeira de 8 mm x 64 mm (J3) e duas anilhas chatas de 8 mm (J2) para fixar a armação à parede através dos orifícios de montagem inferiores.
6. Ajuste as travessas de modo que fiquem próximo da posição do centro do ecrã.

2b

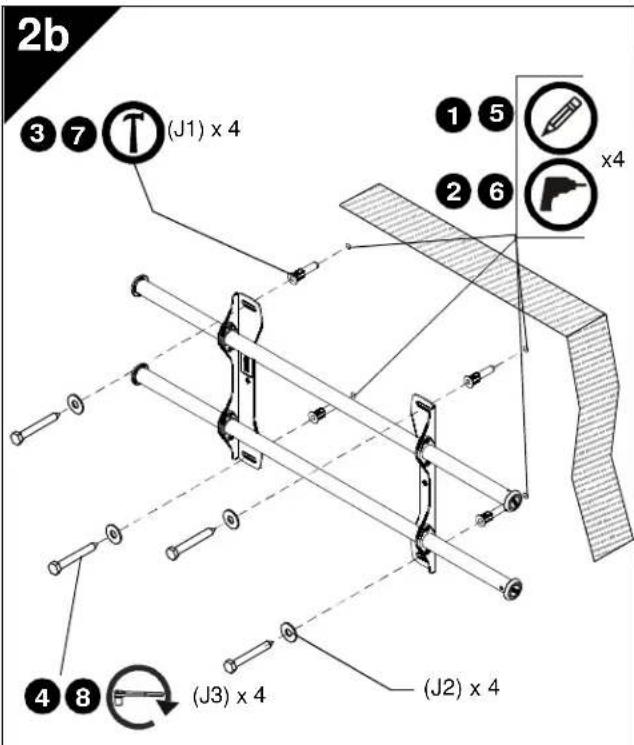

Instalar numa Parede de Betão

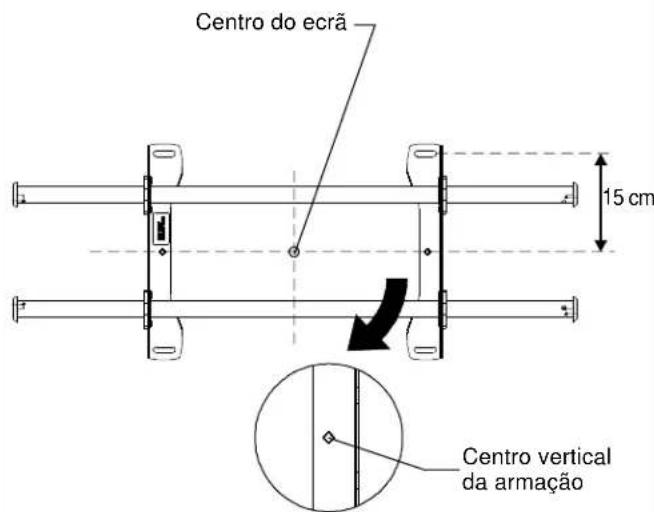

1. Determine o centro do ecrã da TV e a posição desta na parede.

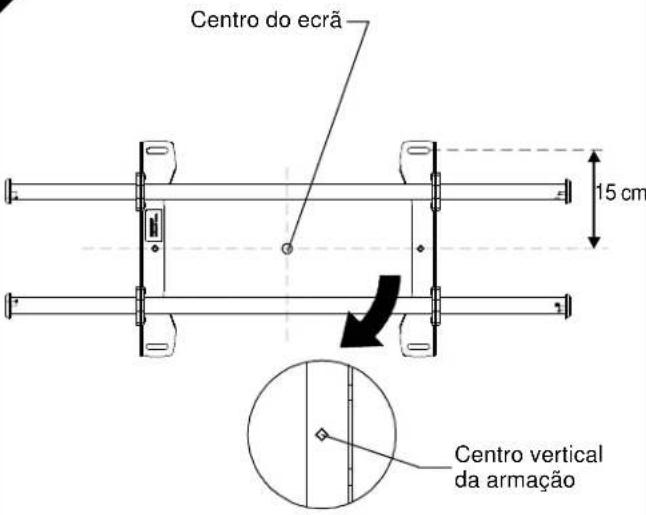

2. Alinhe os orifícios em forma de diamante na armação com a marcação do centro do ecrã para determinar o centro vertical.
3. Meça 15 cm para cima desde o ponto central para marcar a posição das ranhuras de montagem superiores.

CUIDADO: A DISTÂNCIA HORIZONTAL MÍNIMA ENTRE SUPORTES DE PAREDE É 60 CM. Não coloque os suportes de montagem a menos de 60 cm um do outro.

AVISO: PERIGO DE CHOQUE ELÉCTRICO! CORTAR OU PERFURAR FIOS OU CABOS ELÉCTRICOS PODE CAUSAR A MORTE OU FERIMENTOS PESSOAIS GRAVES! Certifique-se SEMPRE de que a área por trás da superfície de montagem não contém fios e cabos eléctricos antes de perfurar ou instalar fixadores.

AVISO: PERIGO DE EXPLOSÃO E INCÊNDIO! CORTAR OU PERFURAR CANOS DE GÁS PODE CAUSAR A MORTE OU FERIMENTOS PESSOAIS GRAVES! Certifique-se SEMPRE de que a área por trás da superfície de montagem não contém canos de gás, água, despejo ou outros antes de cortar, perfurar ou instalar fixadores.

1. Com um nível, marque a parede através das duas ranhuras de montagem superiores.
2. Faça um furo piloto de 10 mm em cada marcação.
3. Coloque uma âncora (J1) em cada furo piloto utilizando um martelo.
4. Use dois parafusos para madeira de 8 mm x 64 mm (J3) e duas anilhas chatas de 8 mm (J2) para fixar a parte superior da armação às âncoras na parede.
5. Marque os pontos de fixação para as ranhuras de montagem inferiores.
6. Faça um furo piloto de 10 mm em cada marcação para os orifícios de montagem inferiores.
7. Coloque uma âncora (J1) em cada furo piloto utilizando um martelo.
8. Use dois parafusos para madeira de 8 mm x 64 mm (J3) e duas anilhas chatas de 8 mm (J2) para fixar a armação à parede através dos orifícios de montagem inferiores.
9. Ajuste as travessas de modo que fiquem próximo da posição do centro do ecrã.

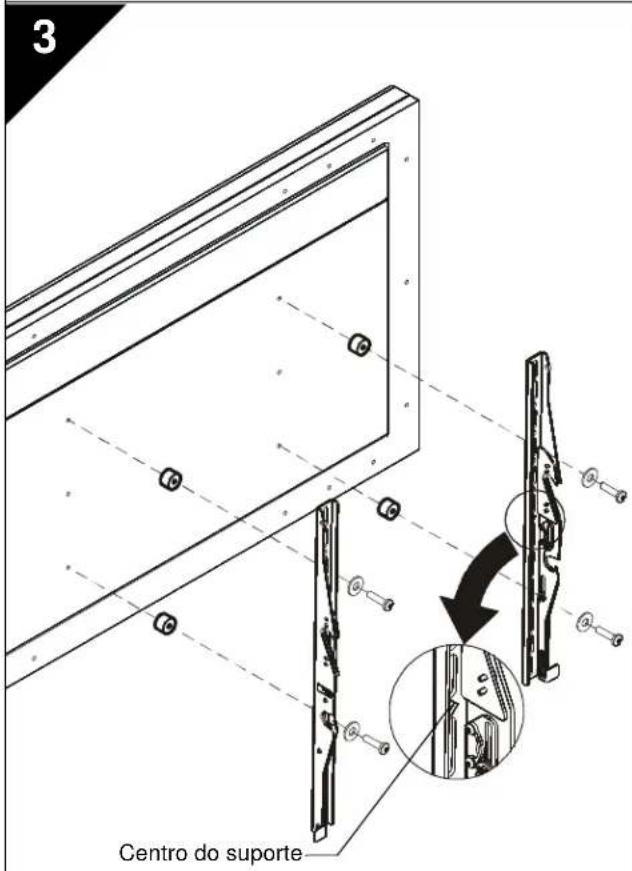

Fixar os Suportes da Interface na TV

1. Alinhe o centro do suporte com o centro do ecrã.

NOTA: O orifício em forma de diamante no suporte corresponde ao centro da armação.

AVISO: A INSTALAÇÃO INADEQUADA PODE LEVAR À QUEDA DO MONITOR, CAUSANDO DANOS FÍSICOS OU DANOS MATERIAIS GRAVES! A utilização de parafusos com o tamanho inadequado pode danificar o monitor. Os parafusos de tamanho adequado enroscam-se facilmente até ao fim nos orifícios de montagem do monitor. Se for necessário utilizar espaçadores, use parafusos mais compridos com o mesmo diâmetro.

1. Escolha os parafusos correctos, espaçadores (se necessário) e anilhas universais no saco de ferragens (H) e fixe os suportes à parte posterior do ecrã.

4

No caso de uma determinada situação de instalação necessitar que se ajuste a posição dos suportes da interface, há várias opções disponíveis.

1. É possível ajustar os suportes de parede transversalmente no ponto de fixação.

2. A posição dos suportes da interface esquerdo e direito pode ser trocada, ficando os manípulos nos suportes da interface do iCLPTM2 virados para o interior da armação.

3. Se necessário, podem trocar-se os manípulos de inclinação dos suportes da interface para permitir que estes sejam invertidos.

a. Retire o monitor da armação.
b. Remova os suportes da interface do monitor.
c. Segure o suporte da interface direito horizontalmente, apertando firmemente para que os espaçadores não se movam.
d. Remova o manípulo, a anilha e o parafuso.
e. Volte a colocar o manípulo, a anilha e o parafuso pela ordem inversa, com o manípulo na parte interna do suporte.
f. Mude o suporte da interface direito para o lado esquerdo da armação.
g. Repita os passos 3c a 3f para o suporte da interface esquerdo.

Inclinar os Suportes da Interface (apenas para o iCXPTM2)

Para inclinar os suportes, solte o manípulo em cada suporte, ajuste para a inclinação pretendida e reaperte o manípulo.

5		Fixar o Ecrã à Armação de Parede1. (Apenas para o iCXPTM2) Ajuste a tira de puxar em Velcro® (se necessário) de modo a que não ultrapasse a parte inferior do ecrã.NOTA: NÃO coloque os dois suportes da interface no mesmo lado do suporte de parede.NOTA: NUNCA coloque os dois suportes da interface no mesmo lado da linha central da armação de parede!NOTA: Avance para o passo 5a, Prender ao iCXPTM2, ou para o passo 5b, Prender ao iCXPFM2.

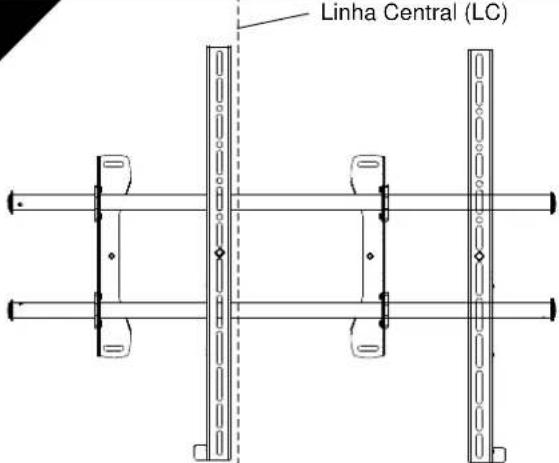

	NUNCA coloque os dois suportes da interface no mesmo lado da linha central (LC) da armação de parede!

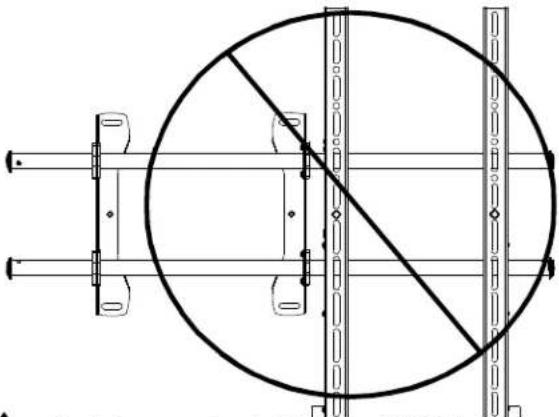

	Os dois suportes da interface NUNCA devem estar no mesmo lado dos suportes de parede!

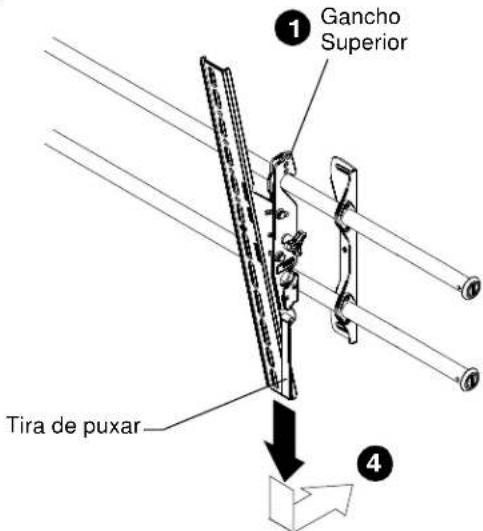

5a		Fixar ao iCXPTM21. Pendure o gancho superior dos suportes da interface na barra superior da armação.NOTA: O ecrã instala-se inicialmente no "modo de descanso" para permitir o fácil acesso aos cabos.2. Faça deslizar o ecrã e as barras para a posição de visualização pretendida.3. Passe os cabos entre a parede e as barras.CUIDADO: PONTOS DE COMPRESSÃO! Mantenha dedos, mãos e cabos afastados das áreas dos pontos de compressão.4. Puxe as tiras para baixo e vire-as para dentro na direcção da parede, prendendo os suportes da interface à barra inferior e a parte inferior do ecrã à armação.

Fixar ao iCXPFM2

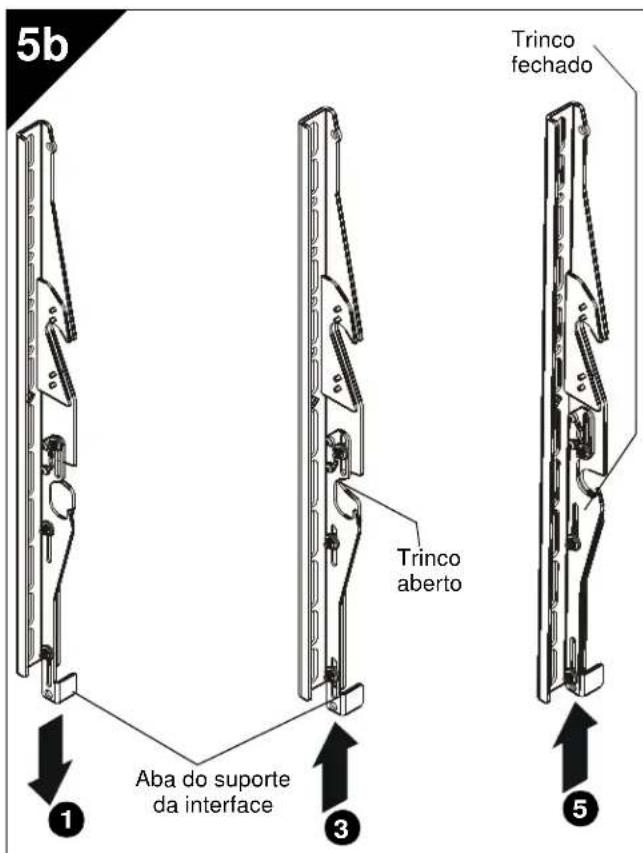

1. Empurre a aba do suporte da interface completamente para baixo a fim de bloquear a ranhura de montagem inferior.
2. Pendure o gancho superior dos suportes da interface na barra superior da armação. A parte inferior do ecrã fica afastada da parede.
3. Para mover o ecrã na direcção da parede, afaste desta a parte inferior do monitor e empurre as abas do suporte da interface um furo para cima na direcção da lingueta, que pode sentir com a mo (aproximadamente a meio caminho no sentido ascendente).
4. Empurre a parte inferior do monitor na direcção do suporte da interface de modo que o trinco inferior deste rodeie a barra inferior da armação.
5. Suba completamente as abas dos suportes da interface para prendê-los à armação.
