Produkttyp	Wandhalterung für Flachbildschirm
Marke	Chief
Modell	ICXPFM2T03
Maximale Tragfähigkeit	113,4 kg (250 lb)
VESA-Kompatibilität	Standard (anpassbar über verstellbare Füße)
Material	Stahl
Montageart	Auf Holzpfosten oder Betonwand
Neigung	Modell iCXPFM2: fest; Modell iCXPTM2: neigbar (je nach Version)
Mindestabstand zwischen Wandfüßen	609,6 mm
Im Lieferumfang enthaltene Befestigungen	5/16 x 2-1/2" Schrauben, Unterlegscheiben, Betondübel
Maximale Trockenbaudicke	16 mm
Benötigte Werkzeuge	Bohrmaschine, Wasserwaage, Hammer, Schraubendreher
Sicherheitshinweise	Vor dem Bohren sicherstellen, dass keine elektrischen Kabel oder Leitungen vorhanden sind; Tragfähigkeit 5-faches Gesamtgewicht
Garantie	Hersteller kontaktieren

Häufig gestellte Fragen - ICXPFM2T03 Chief

Wie installiere ich die Halterung an einer Holzständerwand?

Lokalisieren Sie die Ständer, markieren Sie die Positionen, bohren Sie 5,5 mm Führungslöcher und befestigen Sie die Wandhalterungen mit 5/16 x 2-1/2" Schrauben und Unterlegscheiben. Stellen Sie sicher, dass der horizontale Mindestabstand zwischen den Befestigungsfüßen 609,6 mm beträgt.

Wie installiere ich die Halterung an einer Betonwand?

Bohren Sie 10 mm Führungslöcher, setzen Sie die mitgelieferten Dübel (J1) ein und befestigen Sie die Halterung mit den Schrauben und Unterlegscheiben. Halten Sie den Mindestabstand von 609,6 mm zwischen den Füßen ein.

Wie hoch ist die maximale Tragfähigkeit der Halterung?

Die maximale Tragfähigkeit beträgt 113,4 kg (250 lb). Überschreiten Sie diese Grenze niemals, da dies zu Schäden oder schweren Verletzungen führen kann.

Welche Schrauben werden zur Befestigung der Interfacefüße am Fernseher verwendet?

Verwenden Sie die im Befestigungsbeutel (H) mitgelieferten Schrauben. Wählen Sie die richtige Größe entsprechend den Montagelöchern des Fernsehers. Falls Distanzringe erforderlich sind, verwenden Sie längere Schrauben mit demselben Durchmesser.

Kann man die rechte und linke Interface-Befestigungsfüße vertauschen?

Ja, Sie können die Füße vertauschen, sodass die Knöpfe zur Innenseite der Halterung zeigen. Befolgen Sie die in der Anleitung beschriebenen Schritte zum Tauschen: Entfernen Sie die Knöpfe, tauschen Sie die Füße, und montieren Sie sie wieder.

Wie neige ich den Bildschirm beim Modell iCXPTM2?

Lockern Sie den Knopf der Interface-Befestigungsfüße, stellen Sie die gewünschte Neigung ein und ziehen Sie den Knopf wieder fest. Verwenden Sie bei Bedarf den Klettverschlussriemen, um den Bildschirm in geneigter Position zu halten.

Wie groß ist der Mindestabstand zwischen den Wandfüßen?

Der horizontale Mindestabstand beträgt 609,6 mm (24 Zoll). Platzieren Sie niemals beide Interfacefüße auf einer Seite der Mittelachse der Halterung.

Wie befestige ich den Bildschirm am Modell iCXPFM2?

Drücken Sie die Lasche des Interfacefußes ganz hinein, um den unteren Schlitz zu blockieren. Hängen Sie die oberen Haken an die obere Schiene, drücken Sie dann den unteren Teil des Bildschirms zur Wand. Heben Sie die Laschen an, um zu verriegeln.

Wie befestige ich den Bildschirm am Modell iCXPTM2?

Hängen Sie die oberen Haken an die obere Schiene (Stützmodus), führen Sie die Kabel, ziehen Sie dann die Riemen nach unten, während Sie den Bildschirm zur Wand drehen, um die Füße an der unteren Schiene zu blockieren.

Welche Sicherheitsvorkehrungen sind vor der Installation zu treffen?

Überprüfen Sie vor dem Bohren, ob sich hinter der Wand keine elektrischen Kabel, Gas- oder Wasserleitungen befinden. Stellen Sie sicher, dass die Struktur das Fünffache des Gesamtgewichts tragen kann. Tragen Sie bei Bedarf Schutzausrüstung.

BEDIENUNGSANLEITUNG ICXPFM2T03 Chief

WICHTIGE WARN- und VORSICHTSHINWEISE!

WARNUNG: Ein WARNHINWEIS macht auf mögliche schwere oder tödliche Verletzungen aufmerksam, die bei Nichtbefolgung der Anweisungen eintreten können.

VORSICHT: Ein VORSICHTSHINWEIS macht auf Schäden oder mögliche Zerstörung des Geräts aufmerksam, die bei Nichtbefolgung der Anweisungen eintreten können.

WARNUNG: Falls nicht alle Anweisungen gelesen und gut verstanden werden, kann dies zu schweren Körperverletzungen, Schaden an den Geräten führen und die Werksgarantie nichtig machen! Der Monteur ist dafür verantwortlich, dass alle Komponenten unter Einhaltung der mitgelieferten Anweisungen korrekt zusammengebaut und eingebaut werden.

WARNUNG: Wenn für diese Komponente keine ausreichende bauliche Tragkraft vorhanden ist, kann dies zu schweren Körperverletzungen oder Schäden an den Geräten führen! Der Installateur ist dafür verantwortlich zu überprüfen, ob die Wand, an der diese Komponente verankert wird, das Fünffache der Gesamtlast aller befestigten Geräte sicher tragen kann. Andernfalls muss die Wand verstärkt werden, bevor die Komponente angebracht wird. Die Wand, an der die Halterung befestigt wird, darf die maximale Trockenbauwandstärke von 5/8" (1,6 cm) nicht überschreiten.

WARNUNG: Wenn das zulässige Gewicht überschritten wird, kann dies zu schweren Körperverletzungen oder Schäden an den Geräten führen! Der Monteur ist dafür verantwortlich, dass das kombinierte Gewicht aller Komponenten, die am Modell iCXPFM2/iCXPTM2 befestigt sind, nicht mehr als 113.4 kg beträgt.

ADVERTÊNCIAS e AVISOS IMPORTANTES!

Die iCXPFM2 und iCXPTM2 wurden für die Montage an einen Holzbalken oder eine Betonwand entworfen. Die iCXPFM2 besitzt statische Halterungen, die den Fernseher in einer auftrechten Position halten. Die iCXPTM2 besitzt Halterungen, mit deren Hilfe der Fernseher geneigt werden kann.

WARNUNG: UNSACHGEMÄSSE INSTALLATION KANN ZUM HERUNTERFALLEN DER HALTERUNG FÜHREN UND SCHWERE PERSONENSCHÄDEN BZW. SCHÄDEN AM GERÄT VERURSACHEN! Der Installateur ist dafür verantwortlich, sicherzustellen, dass die Konstruktion, an der die Halterung befestigt werden soll, das Fünffache des Gewichts der iCXPFM2 oder der iCXPTM2 tragen kann und dass sämtliche daran angebrachten Geräte das zulässige Höchstgewicht von 250 lbs (113,4 kg) nicht überschreiten.

Montieren der Wandhalterung

1. Legen Sie beide Wandanschlussplatten (F) auf den Boden.
2. Schieben Sie die Schienen (A) in die Wandanschlussplatten.
3. Schrauben Sie die Abschlusskappen (G) in das Ende beider Schienen ein.

HINWEIS: Fahren Sie entweder mit dem Abschnitt Montage an eine Holzbalkenwand (2a) oder mit dem Abschnitt Montage an eine Betonwand (2b) fort.

2a

Montage an eine Holzbalkenwand

1. Bestimmen Sie die Mitte des Fernsehbildschirms und die Montageposition an der Wand.
2. Suchen Sie den jeweils nächsten Holzbalken auf der linken und der rechten Seite der Montageposition.

ACHTUNG: DER HORIZONTALE MINDESTABSTAND ZWISCHEN DEN WANDANSCHLUSSPLATTEN BETRÄGT 24" (60,96 cm). Befestigen Sie die Wandanschlussplatten nicht weniger als 24" (60,96 cm) voneinander entfernt.

ACHTUNG: Beim Befestigen an einer Wand mit Balken, die sich 16" (40,64 cm) von der Mitte entfernt befinden, bringen Sie die Halterungen 32" (81,28 cm) voneinander entfernt an.

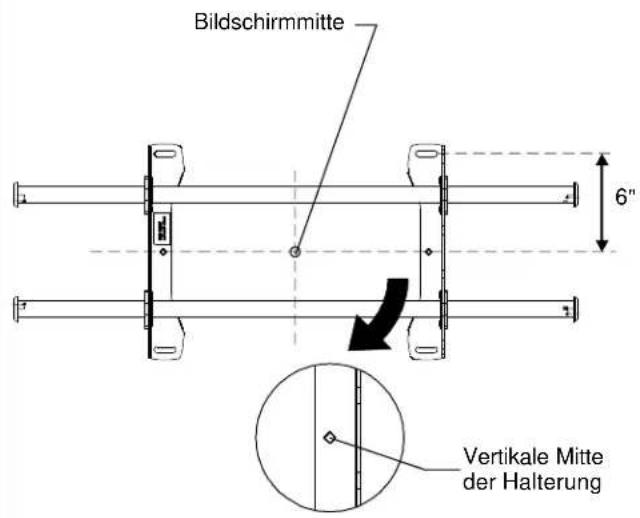

1. Richten Sie die Raute auf der Halterung mit der Mitte der Bildschirmmarkierung aus, um die vertikale Mitte zu bestimmen.
2. Messen Sie 6" (15,24 cm) vom Mittelpunkt ab, um die Position der oberen Installationsschlitze zu markieren.

2a

1. Markieren Sie die Mauer mithilfe einer Wasserwaage an jedem Balken, um die Halterung an den oberen Installationsschlitzen zu befestigen.

WARNUNG: ELEKTROSCHOCKGEFAHR! DAS ZERSCHNEIDEN ODER ANBOHREN VON ELEKTRISCHEN LEITUNGEN ODER KABELN KANN ZUM TOD FÜHREN ODER SCHWERE PERSONENSCHÄDEN VERURSACHEN! Stellen Sie IMMER sicher, dass sich in dem betroffenen Bereich hinter der Befestigungsfläche keine elektrischen Leitungen und Kabel befinden, bevor Sie bohren oder Schrauben anbringen.

WARNUNG: EXPLOSIONS- UND BRANDGEFAHR! DAS BESCHÄDIGEN ODER ANBOHREN VON GASLEITUNGEN KANN ZUM TOD FÜHREN ODER SCHWERE PERSONENSCHÄDEN VERURSACHEN! Stellen Sie IMMER sicher, dass sich in dem betroffenen Bereich hinter der Befestigungsfläche keine Gas-, Wasser- Abwasser- oder anderen Rohrleitungen befinden, bevor Sie schneiden, bohren oder Schrauben anbringen.

ACHTUNG: DER HORIZONTALE MINDESTABSTAND ZWISCHEN DEN WANDANSCHLUSSPLATTEN BETRÄGT 24" (60,96 cm). Befestigen Sie die Wandanschlussplatten nicht weniger als 24" (60,96 cm) voneinander entfernt.

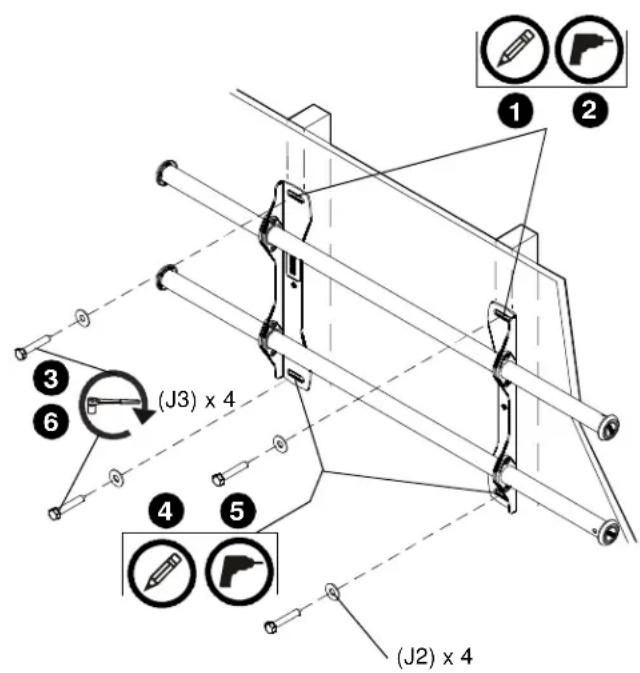

1. Bohren Sie eine 7/32" (5,5 mm) große Vorbohrung in jeden Balken.
2. Verwenden Sie zwei 5/16 x 2-1/2" große Ankerschrauben (J3) und zwei 5/16" flache Unterlegscheiben (J2) zum Befestigen der Oberseite der Halterung an der Wand.
3. Markieren Sie die Befestigungsstellen für die unteren Installationsschlitze, und stellen Sie sicher, dass sich die Befestigungsstellen auf den Balken befinden.
4. Bohren Sie 7/32" (5,5 mm) große Vorbohrungen an den Markierungen für die unteren Installationsschlitze.
5. Verwenden Sie zwei 5/16 x 2-1/2" große Ankerschrauben (J3) und zwei 5/16" flache Unterlegscheiben (J2) zum Befestigen der Halterung an den unteren Installationsschlitzen.
6. Schieben Sie die Schienen zur ungefähren Mitte der Bildschirmposition.

2b

Montage an eine Betonwand

1. Bestimmen Sie die Mitte des Fernsehbildschirms und die Installationsposition an der Wand.

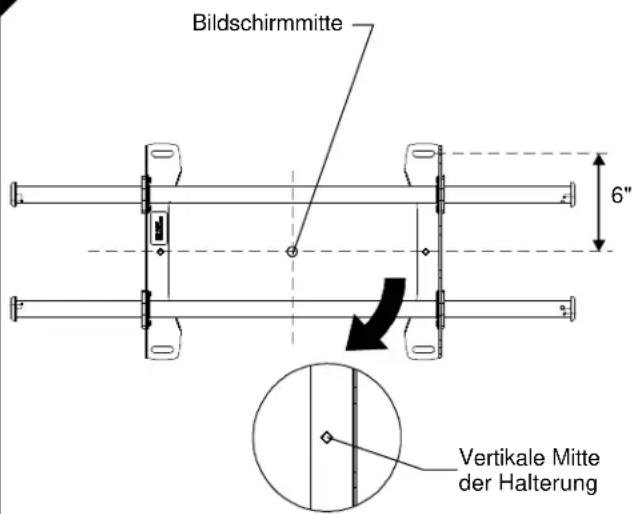

2. Richten Sie die Rauten auf der Halterung mit der Mitte der Bildschirmmarkierung aus, um die vertikale Mitte zu bestimmen.
3. Messen Sie 6" (15,24 cm) vom Mittelpunkt ab, um die Position der oberen Installationsschlitze zu markieren.

ACHTUNG: DER HORIZONTALE MINDESTABSTAND ZWISCHEN DEN WANDANSCHLUSSPLATTEN BETRÄGT 24" (60,96 cm). Befestigen Sie die Wandanschlussplatten nicht weniger als 24" (60,96 cm) voneinander entfernt.

WARNUNG: ELEKTROSCHOCKGEFAHR! DAS ZERSCHNEIDEN ODER ANBOHREN VON ELEKTRISCHEN LEITUNGEN ODER KABELN KANN ZUM TOD FÜHREN ODER SCHWERE PERSONENSCHÄDEN VERURSACHEN! Stellen Sie IMMER sicher, dass sich in dem betroffenen Bereich hinter der Befestigungsfläche keine elektrischen Leitungen und Kabel befinden, bevor Sie bohren oder Schrauben anbringen.

WARNUNG: EXPLOSIONS- UND BRANDGEFAHR! DAS BESCHÄDIGEN ODER ANBOHREN VON GASLEITUNGEN KANN ZUM TOD FÜHREN ODER SCHWERE PERSONENSCHÄDEN VERURSACHEN! Stellen Sie IMMER sicher, dass sich in dem betroffenen Bereich hinter der Befestigungsfläche keine Gas-, Wasser- Abwasser- oder anderen Rohrleitungen befinden, bevor Sie schneiden, bohren oder Schrauben anbringen.

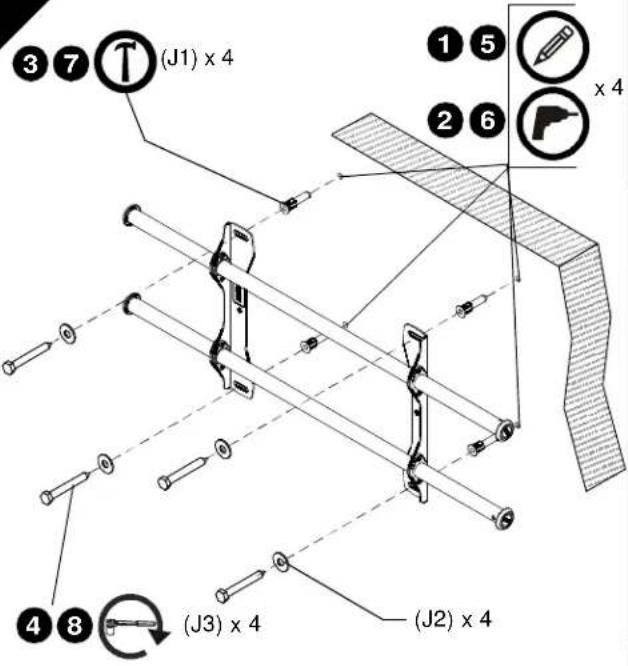

	1. Markieren Sie die Mauer mithilfe einer Wasserwaage an beiden oberen Installationsschlitzen.2. Bohren Sie eine 25/64" (10 mm) große Vorbohrung an jeder Markierung.3. Schlagen Sie mithilfe eines Hammers in jede Vorbohrung einen Dübel (J1) ein.4. Verwenden Sie zwei 5/16 x 2-1/2" große Ankerschrauben (J3) und zwei 5/16" flache Unterlegscheiben (J2) zum Befestigen der Oberseite der Halterung an den Dübeln in der Wand.5. Markieren Sie die Befestigungsstellen für die unteren Installationsschlitze.6. Bohren Sie eine 25/64" (10 mm) große Vorbohrung an jeder Markierung für die unteren Installationsbohrungen.7. Schlagen Sie mithilfe eines Hammers in jede Vorbohrung einen Dübel (J1) ein.8. Verwenden Sie zwei 5/16 x 2-1/2" große Ankerschrauben (J3) und zwei 5/16" flache Unterlegscheiben (J2) zum Befestigen der Halterung an den unteren Installationsschlitzen.9. Schieben Sie die Schienen zur ungefähren Mitte der Bildschirmposition.

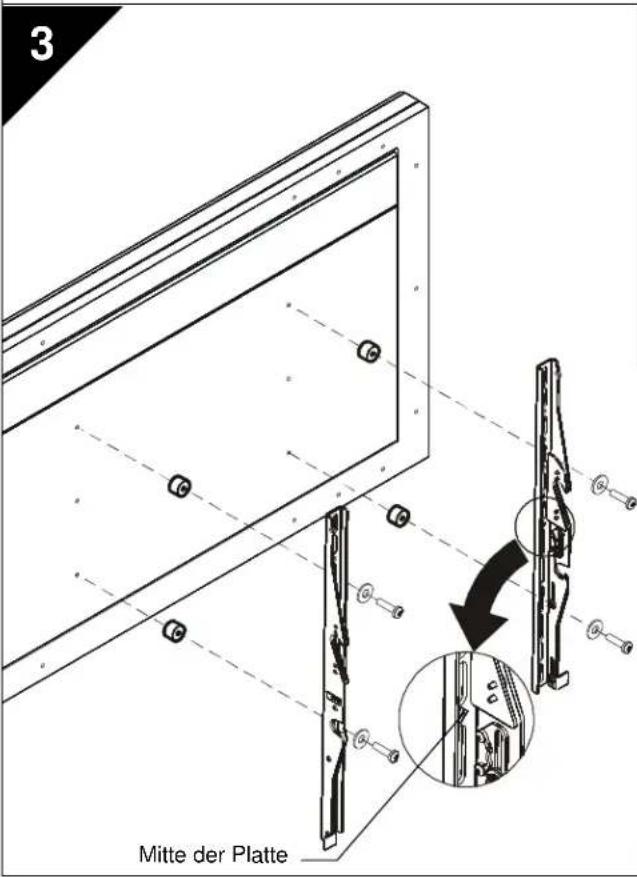

	Befestigen der Anschlussplatten am Fernseher1. Richten Sie die Mitte der Platte mit der Bildschirmmitte aus.HINWEIS:Die rautenförmige Öffnung in der Platte stimmt mit der Mitte der Halterung überein.WARNUNG:UNSACHGEMÄSSE INSTALLATION KANN ZUM HERUNTERFALLEN DES BILDSCHIRMS FÜHREN UND SCHWERE PERSONENSCHÄDEN BZW. SCHÄDEN AM GERÄT VERURSACHEN! Durch die Verwendung von Schrauben mit einer unpassenden Größe kann Ihr Bildschirm beschädigt werden. Schrauben mit einer ordnungsgemäßen Größe lassen sich leicht und vollständig in die Bildschirm- Installationsbohrungen eindrehen. Wenn Abstandhalter erforderlich sind, stellen Sie sicher, dass Sie längere Schrauben mit dem gleichen Durchmesser verwenden.2. Wählen Sie die korrekten Schrauben, Abstandhalter (wenn erforderlich) und Universalunterlegscheiben aus der Metallwarentüte (H) aus, und befestigen Sie die Platten auf der Rückseite des Bildschirms.

4

Austauschen der Anschlussplatten (Optional)

Wenn eine Installationssituation eine Anpassung der Position der Anschlussplatten erforderlich macht, gibt es verschiedene Optionen.

1. Die Wandanschlussplatten können am Befestigungspunkt seitlich angepasst werden.
2. Die Position der linken und rechten Anschlussplatte kann vertauscht werden, sodass der Knauf an den iCLPTM2-Anschlussplatten zur Innenseite der Halterung zeigt.
3. Bei Bedarf können die neigbaren Anschlussplattenknäufe vertauscht werden, sodass die Anschlussplatten umgekehrt werden.

a. Entfernen Sie den Bildschirm aus der Halterung.
b. Entfernen Sie die Anschlussplatten vom Bildschirm.
c. Halten Sie die rechte Anschlussplatte waagerecht und fixieren Sie sie, sodass sich die Abstandhalter nicht bewegen.
d. Entfernen Sie den Knauf, die Unterlegscheibe und die Schraube.
e. Setzen Sie den Knauf, die Unterlegscheibe und die Schraube in umgekehrter Reihenfolge wieder ein, sodass sich der Knauf auf der Innenseite der Platte befindet.
f. Bringen Sie die rechte Anschlussplatte auf der linken Seite der Wandhalterung an.
g. Wiederholen Sie die Schritte 3c bis 3f mit der linken Anschlussplatte.

Kippen der Anschlussplatten (nur iCXPTM2)

Die Platten können durch Lockern des Knaufs an den Platten in die gewünschte Position gekippt werden. Ziehen Sie den Knauf an den Platten anschließend wieder fest.

5

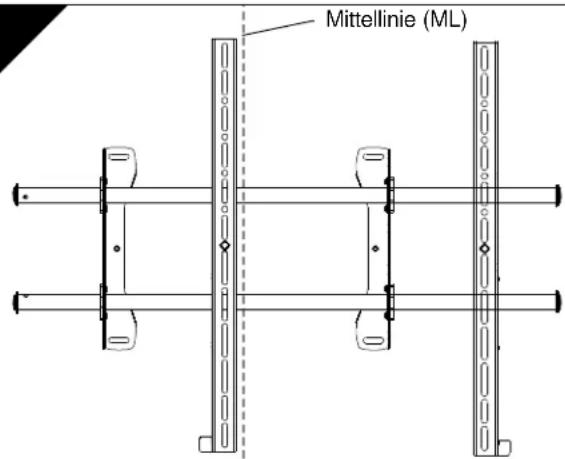

Positionieren Sie NIEMALS beide Anschlussplatten auf einer Seite der Mittellinie (ML) der Wandhalterung!

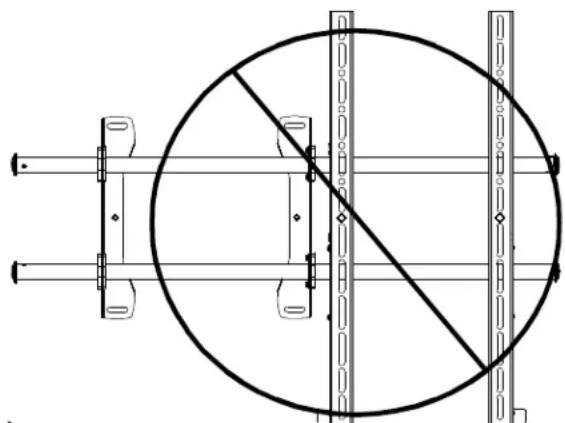

Die beiden Anschlussplatten dürfen NIEMALS zusammen auf einer Seite der Wandanschlussplatten positioniert sein!

Befestigen des Bildschirms an der Wandhalterung

1. (Nur iCXPTM2) Stellen Sie den Velcro®-Klettverschluss (wenn erforderlich) so ein, dass er nicht über die Bildschirmunterkante hinaus geht.

HINWEIS: Befestigen Sie NICHT beide Anschlussplatten auf derselben Seite der Wandanschlussplatte.

HINWEIS: Positionieren Sie NIEMALS beide Anschlussplatten auf einer Seite der Mittellinie der Wandhalterung!

HINWEIS: Fahren Sie entweder mit Schritt 5a Befestigen an der iCXPTM2 oder mit Schritt 5b Befestigen an der iCXPFM2 fort.

5a

Befestigen an der iCXPTM2

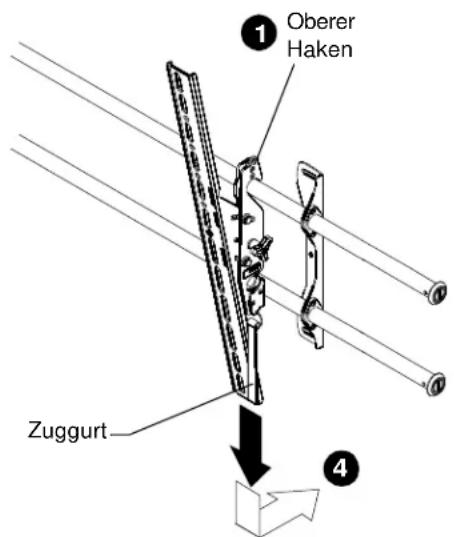

1. Haken Sie den oberen Haken der Anschlussplatten an der oberen Stange der Halterung ein.

HINWEIS: Der Bildschirm wird anfänglich im „Kippmodus“ installiert, damit die Kabel einfach zu erreichen sind.

1. Schieben Sie den Bildschirm und die Stangen in die gewünschte Sichtposition.

2. Verlegen Sie die Kabel zwischen der Wand und den Stangen.

ACHTUNG: EINKLEMMGEFAHR! Achten Sie darauf, dass Finger, Hände und Kabel nicht eingeklemmt werden.

1. Ziehen Sie die Zuggurte nach unten, klappen Sie sie nach innen in Richtung Wand, und fixieren Sie die Anschlussplatten an der unteren Stange und die Bildschirmunterkante an der Halterung.

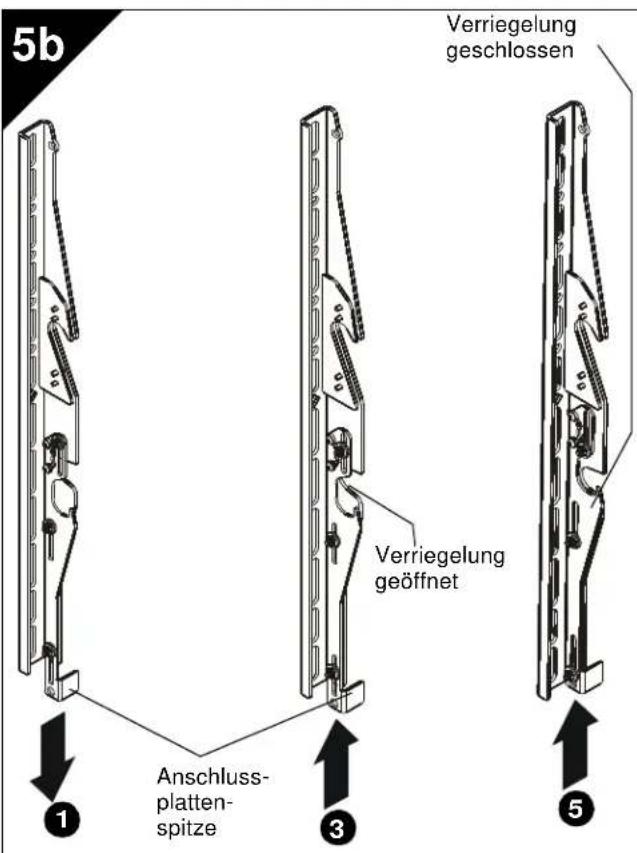

Befestigen an der iCXPFM2

1. Drücken Sie die Anschlussplattenspitze vollständig nach unten, sodass der untere Installationsschlitz verriegelt ist.
2. Haken Sie den oberen Haken der Anschlussplatten an der oberen Stange der Halterung ein. Die Bildschirmunterkante wird die Wand nicht berühren.
3. Bewegen Sie den Bildschirm zur Wand, indem Sie die Unterkante von der Wand wegziehen und die Anschlussplattenspitzen um eine Einkerbung nach oben verschieben, bis Sie ein Einrasten spüren (ca. die Hälfte nach oben).
4. Drücken Sie die Bildschirmunterkante zur Wandanschlussplatte, sodass die untere Verriegelung der Anschlussplatte die untere Stange der Wandhalterung umfasst.
5. Schieben Sie die Anschlussplattenspitzen vollständig nach oben, um die Platten an der Wandhalterung zu fixieren.
