ICXPFM2T03 - Beugel voor flatscreen Chief - Gratis gebruiksaanwijzing en handleiding

Producttype	Muurbevestiging voor plat scherm
Merk	Chief
Model	ICXPFM2T03
Maximaal draagvermogen	113,4 kg (250 lb)
VESA-compatibiliteit	Standaard (aanpasbaar met verstelbare poten)
Materiaal	Staal
Montagetype	Op houten staanders of betonnen muur
Kanteling	Model iCXPFM2: vast; Model iCXPTM2: kantelbaar (afhankelijk van versie)
Minimale afstand tussen muurbevestigingspoten	609,6 mm
Inbegrepen bevestigingsmaterialen	Houtdraadbouten 5/16 x 2-1/2\", platte ringen, betonpluggen
Maximale dikte gipsplaat	16 mm
Benodigde gereedschappen	Boormachine, waterpas, hamer, schroevendraaier
Veiligheidsinstructies	Controleer op afwezigheid van elektrische kabels en leidingen vóór het boren; draagvermogen 5 keer het totale gewicht
Garantie	Raadpleeg de fabrikant

Veelgestelde vragen - ICXPFM2T03 Chief

Hoe installeer ik de beugel op een muur met houten staanders?

Zoek de staanders, markeer de posities, boor geleidegaten van 5,5 mm, bevestig vervolgens de muurbeugels met houtdraadbouten 5/16 x 2-1/2" en platte ringen. Zorg ervoor dat de minimale horizontale afstand tussen de bevestigingspoten 609,6 mm is.

Hoe installeer ik de beugel op een betonnen muur?

Boor geleidegaten van 10 mm, plaats de meegeleverde pluggen (J1), bevestig vervolgens de beugel met de houtdraadbouten en ringen. Houd de minimale afstand van 609,6 mm tussen de poten aan.

Wat is het maximale draagvermogen van de beugel?

Het maximale draagvermogen is 113,4 kg (250 lb). Overschrijd deze limiet nooit, anders kunnen er schade of ernstig letsel optreden.

Welke schroeven gebruiken om de interfacepoten aan de tv te bevestigen?

Gebruik de schroeven uit de bevestigingszak (H). Kies de juiste maat volgens de montagegaten van de tv. Indien afstandshulzen nodig zijn, gebruik dan langere schroeven met dezelfde diameter.

Kunnen de rechter- en linker interfacebevestigingspoten worden omgedraaid?

Ja, u kunt de poten verwisselen zodat de knoppen naar de binnenkant van de beugel wijzen. Volg de verwisselingsstappen in de handleiding: verwijder de knoppen, draai de poten om, en monteer ze weer.

Hoe kantel ik het scherm op het model iCXPTM2?

Draai de knop van de interfacebevestigingspoten los, stel de gewenste kanteling in, draai de knop weer vast. Gebruik indien nodig de klittenbandband om het scherm in gekantelde positie te houden.

Wat is de minimale afstand tussen de muurpoten?

De minimale horizontale afstand is 609,6 mm (24 inch). Plaats nooit beide interfacepoten aan één kant van de centrale as van de beugel.

Hoe bevestig ik het scherm op het model iCXPFM2?

Druk het lipje van de interfacepoot volledig in om de onderste gleuf te blokkeren. Hang de bovenste haken over de bovenste balk, duw vervolgens de onderkant van het scherm naar de muur. Til de lipjes op om te vergrendelen.

Hoe bevestig ik het scherm op het model iCXPTM2?

Hang de bovenste haken over de bovenste balk (steunmodus), leid de kabels, trek vervolgens de banden naar beneden terwijl u het scherm naar de muur draait om de poten op de onderste balk te blokkeren.

Welke veiligheidsmaatregelen nemen vóór installatie?

Controleer vóór het boren of er geen elektrische kabels, gas- of waterleidingen achter de muur zijn. Zorg ervoor dat de constructie vijf keer het totale gewicht kan dragen. Draag indien nodig beschermende uitrusting.

GEBRUIKSAANWIJZING ICXPFM2T03 Chief

BELANGRIJKE AANWIJZINGEN en WAARSCHUWINGEN!

WAARSCHUWING: Een WAARSCHUWING vestigt uw aandacht op de mogelijkheid van ernstig of dodelijk letsel als u de instructies niet opvolgt.

VOORZICHTIG: De aanwijzing VOORZICHTIG vestigt uw aandacht op de mogelijkheid van beschadiging of onherstelbare beschadiging van de apparatuur als u de betreffende instructies niet opvolgt.

WAARSCHUWING: Door niet alle instructies te lezen, volledig te begrijpen en op te volgen, riskeert u ernstig persoonlijk letsel, beschadiging van de apparatuur en het vervallen van de tabrieksgarantie. Degene die het product installeert is ervoor verantwoordelijk dat alle onderdelen aan de hand van de meegeleverde handleiding op de juiste wijze worden samengebouwd en gemonteerd.

WAARSCHUWING: Als u voor deze component onviddoende constructiesterkte beschikbaar stelt, riskeert u ernstig persoonlijk letsei of beschadiging van de apparatuurt! Dege ne die de structuur monteert waaraan deze component is bevestigd, is ervoor verantwoordelijk dat deze minimaal vijf maal het gezamenlijke gewicht van alle apparatuur kan dragen. Zonodig dient u de structuur vóór de montage van de component te versterken. De dikte van de gipsplaat van de muur waarop de montageplaat moet worden gemonteerd, mag maximaal 1,6 om zijn.

WAARSCHUWING: Overschrijding van het draagvermögen kan de oozzaak zijn van ernstig persoonlijk letsel en beschadiging van de apparatuurf Degene die het product

De iCXPFM2 en iCXPTM2 zijn ontworpen voor rechtstreekste montage op een muur over een houtconstructie of op een betonnen muur. De iCXPFM2 beschikt over vaste beugels die de tv rechtop houden. De iCXPTM2 beschikt over beugels zodat de tv gekanteld kan worden.

WAARSCHUWING! INCORRECTE INSTALLATIE KAN ERTOE LEIDEN DAT DE MONTAGEPLAAT NAAR BENEDEN VALT, WAT KAN RESULTEREN IN ERNSTIGE VERWONDINGEN OF SCHADE AAN DE APPARATUUR! Het is de verantwoordelijkheid van de installateur om ervoor te zorgen dat de constructie waaraan deze installatie wordt bevestigd vijf maal het gewicht van de iCXPFM2 of de iCXPTM2 kan dragen en dat het totaal van de bevestigde apparatuur niet zwaarder is dan 113,4 kg.

De muurmontageplaat monteren

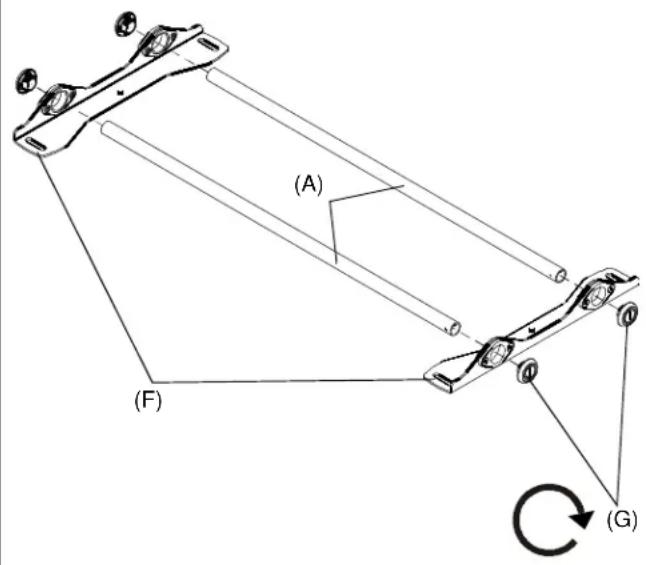

1. Plaats beide muursteunen (F) op de grond.
2. Schuif rails (A) over de muursteunen.
3. Draai de einddoppen (G) op het eind van elke rail.

OPMERKING: Ga verder naar de sectie Installatie op een muur met houtconstructie (2a) of naar Installatie op een betonnen muur (2b).

2a

Verticaal middelpunt van montageplaat

Installatie op een muur met houten balkenconstructie

1. Bepaal het midden van het tv-scherm en waar dit op de muur moet komen.
2. Zoek de dichstbijzijnde houten stijl links en rechts van dit punt.

OPGEPAST: DE MINIMALE HORIZONTALE AFSTAND TUSSEN DE MUURBEUGELS IS 61 CM. Plaats muurbeugels met een tussenruimte van tenminste 61 cm.

OPGEPAST: Bij montage op een muur met stijlen op 40 cm, moet u de beugels 80 cm uit elkaar plaatsen.

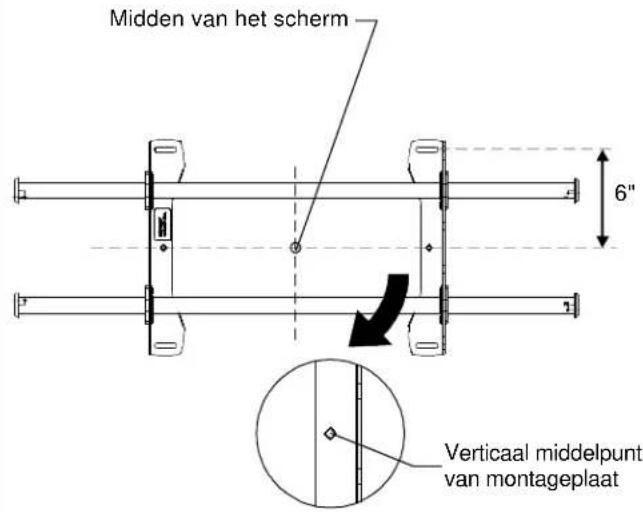

1. Lijn de ruit op de montageplaat uit met het midden van de schermmarkering om het verticale middelpunt te bepalen.

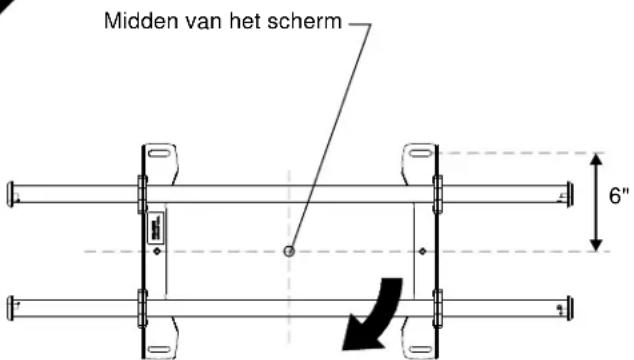

2. Meet 15 cm vanaf het middelpunt om de locatie van de bovenste montagesleuven te markeren.

2a

1. Gebruik een waterpas om de muur op elke stijl te markeren en de montageplaat door de bovenste sleuven te monteren.

WAARSCHUWING! WAARSCHUWING VOOR ELEKTRISCHE SCHOKKEN! HET DOORSNIJDEN OF DOORBOREN VAN ELEKTRISCHE BEDRADING KAN DE DOOD OF ERNSTIG PERSOONLIJK LETSEL TEN GEVOLGE HEBBEN! Controleer ALTIJD of het gebied achter het montagevlak vrij is van elektrische bedrading en snoeren voordat u boort of een bevestiging monteert.

WAARSCHUWING! WAARSCHUWING VOOR ONTPLOFFINGEN EN BRAND! HET DOORSNIJDEN OF DOORBOREN VAN GASPIJPEN KAN DE DOOD OF ERNSTIG PERSOONLIJK LETSEL TEN GEVOLGE HEBBEN! Controleer ALTIJD of het gebied achter het montagevlak vrij is van gas-, water-, afval- of andere leidingen voordat u snijdt, boort of een bevestiging monteert.

OPGEPAST: DE MINIMALE HORIZONTALE AFSTAND TUSSEN DE MUURBEUGELS IS 61 CM. Plaats muurbeugels met een tussenruimte van tenminste 61 cm.

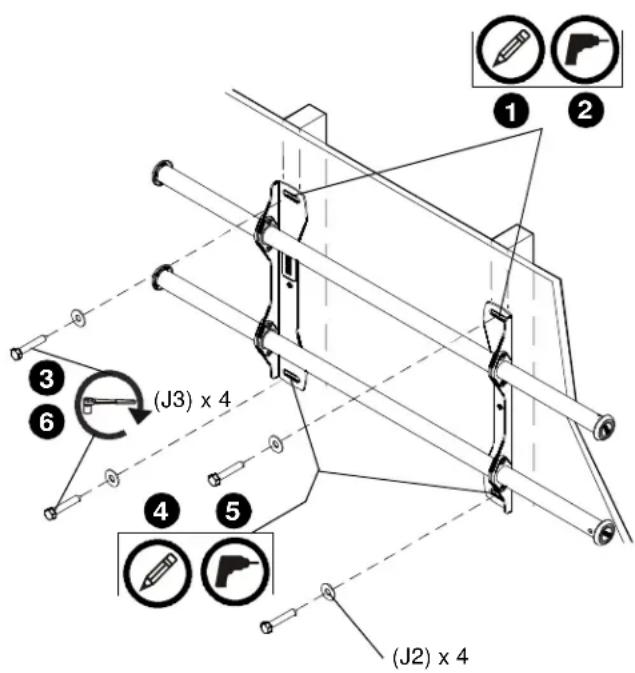

1. Boor een geleidegat van 5,5 mm in elke stijl.
2. Gebruik twee bouten van 8 x 65 (J3) en twee 8 mm ringetjes (J2) om de bovenkant van de montageplaat op de muur te monteren.
3. Markeer de bevestigingspunten voor de onderste montagesleuven en controleer dat de bevestigingspunten zich op de stijlen bevinden.
4. Boor geleidegaten van 5,5 mm op de markeringen voor de onderste montagegaten.
5. Gebruik twee bouten van 8 x 65 (J3) en twee 8 mm ringetjes (J2) om de onderkant van de montageplaat op de muur te monteren.
6. Schuif de rails bij benadering tot het midden van de schermlocatie.

2b

Installatie op een betonnen muur

1. Bepaal het midden van het tv-scherm en waar dit op de muur moet komen.
2. Lijn de ruiten op de montageplaat uit met het midden van de schermmarkering om het verticale middelpunt te bepalen.
3. Meet 15 cm vanaf het middelpunt om de locatie van de bovenste montagesleuven te markeren.

OPGEPAST: DE MINIMALE HORIZONTALE AFSTAND TUSSEN DE MUURBEUGELS IS 61 CM. Plaats muurbeugels met een tussenruimte van tenminste 61 cm.

WAARSCHUWING! WAARSCHUWING VOOR ELEKTRISCHE SCHOKKEN! HET DOORSNIJDEN OF DOORBOREN VAN ELEKTRISCHE BEDRADING KAN DE DOOD OF ERNSTIG PERSOONLIJK LETSEL TEN GEVOLGE HEBBEN! Controleer ALTIJD of het gebied achter het montagevlak vrij is van elektrische bedrading en snoeren voordat u boort of een bevestiging monteert.

WAARSCHUWING! WAARSCHUWING VOOR ONTPLOFFINGEN EN BRAND! HET DOORSNIJDEN OF DOORBOREN VAN GASPIJPEN KAN DE DOOD OF ERNSTIG PERSOONLIJK LETSEL TEN GEVOLGE HEBBEN! Controleer ALTIJD of het gebied achter het montagevlak vrij is van gas-, water-, afval- of andere leidingen voordat u snijdt, boort of een bevestiging monteert.

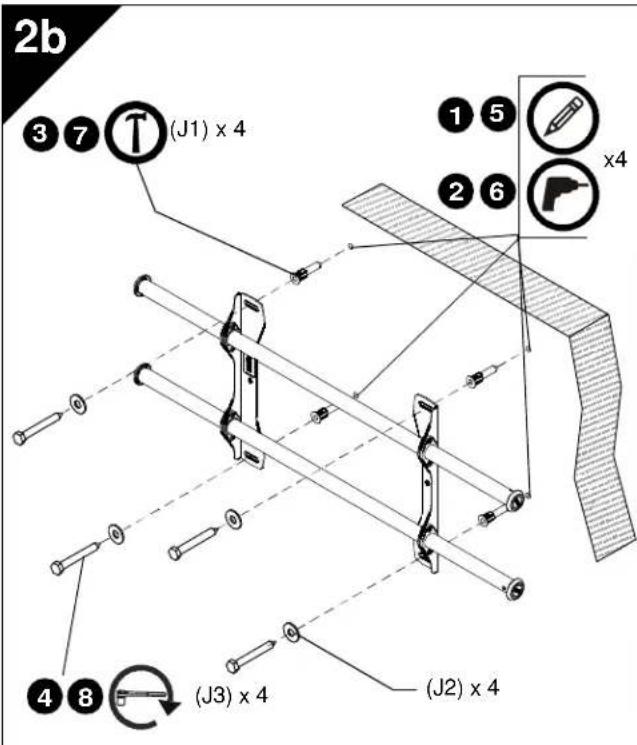

1. Gebruik een waterpas om de muur door de beide bovenste montagesleuven te markeren.
2. Boor een geleidegat van 10 mm door elke markering.
3. Gebruik een hamer om een anker (J1) in elk geleidegat te plaatsen.
4. Gebruik twee bouten van 8 x 65 (J3) en twee 8 mm ringetjes (J2) om de bovenkant van de montageplaat op de ankers in de muur te monteren.
5. Markeer de bevestigingspunten voor de onderste montagesleuven.
6. Boor een geleidegat van 10 mm door elke markering voor de onderste montagegaten.
7. Gebruik een hamer om een anker (J1) in elk geleidegat te plaatsen.
8. Gebruik twee bouten van 8 x 65 (J3) en twee 8 mm ringetjes (J2) om de onderkant van de montageplaat op de muur te monteren.
9. Schuif de rails bij benadering tot het midden van de schermlocatie.

De beugels aan de tv monteren

1. Lijn het midden van de beugel uit met het midden van het scherm.

OPMERKING: Het ruitvormige gat in de beugel komt overeen met het midden van de montageplaat.

WAARSCHUWING! INCORRECTE INSTALLATIE KAN ERTOE LEIDEN DAT HET SCHERM NAAR BENEDEN VALT. DIT KAN RESULTEREN IN ERNSTIGE VERWONDINGEN OF SCHADE AAN DE APPARATUUR! Gebruik van schroeven van een verkeerd formaat kan uw scherm beschadigen! Schroeven van het juiste formaat kunnen gemakkelijk en volledig in de montagegaten van het scherm worden geschroefd. Als afstandringen nodig zijn, moet u ervoor zorgen dat u langere schroeven met dezelfde doorsnede gebruikt.

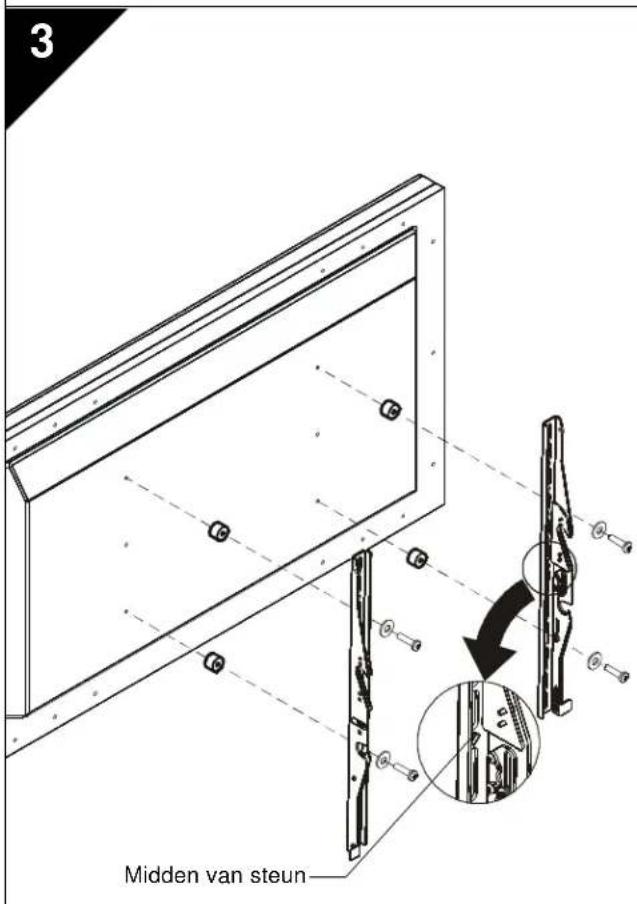

1. Selecteer de juiste schroeven, afstandringen (indien nodig) en ringetjes uit de hardwarezak (H) en bevestig de beugels aan de achterkant van het scherm.

4

De interfacebeugels verwisselen (optioneel)

Als een installatiesituatie het noodzakelijk om de plaats van de beugels aan te passen, kan dat op verschillende manieren.

1. De muurbeugels kunnen naast elkaar worden aangepast op het bevestigingspunt.
2. Het is mogelijk om de plaats van de linker en rechter beugel om te wisselen, waarbij de knoppen op de iCLPTM2-beugels naar binnen wijzen.
3. Eventueel kunt u de kantelknoppen verwisselen zodat u de beugels kunt omkeren.
   a. Verwijder het scherm van de montageplaat.
   b. Verwijder de interfacebeugels van het scherm.
   c. Houd de rechterbeugel horizontaal en houd hem stevig vast zodat de afstandbussen niet verschuiven.
   d. Verwijder knop, ringetje en schroef.
   e. Herplaats knop, ringetje en schroef in de omgekeerde volgorde met de knop aan de binnenkant van de beugel.
   f. Plaats de rechter interfacebeugel links op de montageplaat.
   g. Herhaal stappen 3c tot en met 3f voor de linker interfacebeugel.

De beugels kantelen (alleen voor iCXPTM2)

U kunt de beugels kantelen door de knop op de beugels los te draaien, het geheel in de gewenste stand te plaatsen en de knoppen weer vast te draaien.

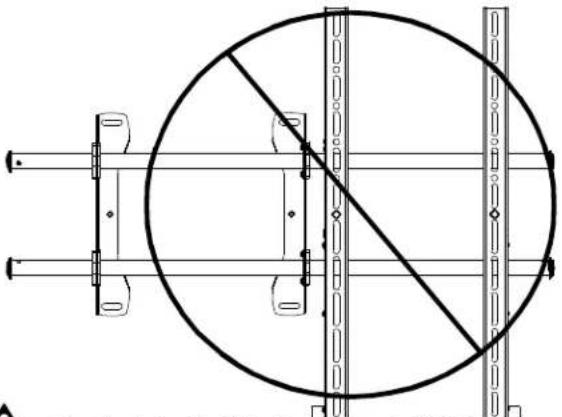

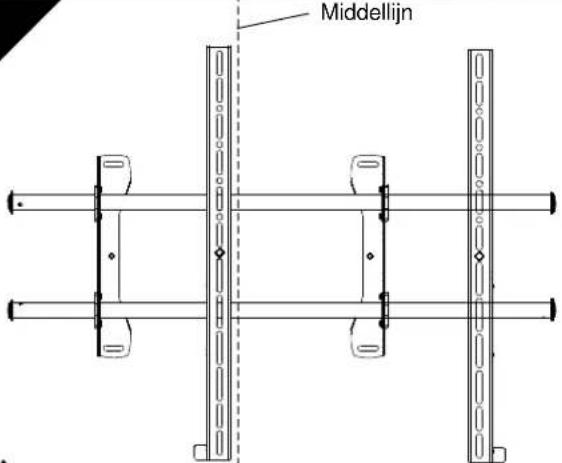

5⚠️Plaats NOOIT beide interfacebeugels aan dezelfde kant van de middellijn van de muursteun!⚠️Plaats de beide interfacebeugels NOOIT aan één kant van de muurbeugels!

Het scherm op de muursteun monteren1. (Alleen voor iXCPTM2) Schik de Velcro® bevestigingsband (indien nodig) zodat deze niet onder het scherm uitkomt.OPMERKING: Voorkom dat beide interfacebeugels aan dezelfde kant van de muursteun worden geplaatst.OPMERKING: Plaats NOOIT beide beugels aan dezelfde kant van de middellijn van de muursteun.OPMERKING: Ga door naarStap 5a Montage aan iCXPTM2 of naarStap 5b Montage aan iCXPFM2.

5

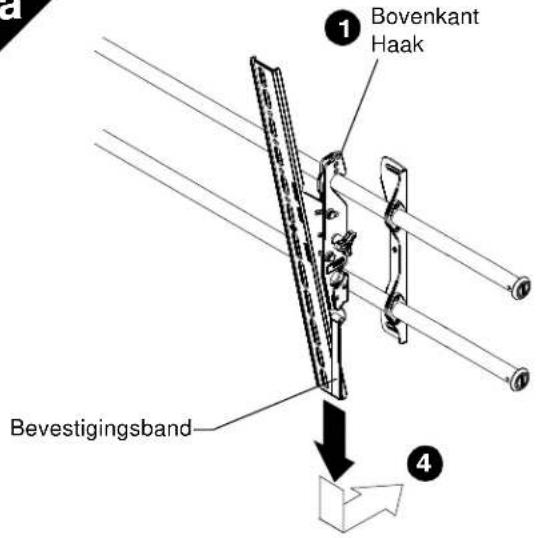

Montage aan iCXPTM21. Hang de bovenste haak van de interfacebeugels aan de bovenste balk van de montageplaat.OPMERKING:Aanvankelijk wordt het scherm geïnstalleerd in de "kickstandmodus" zodat de snoeren goed bereikbaar zijn.2. Schuif scherm en balken naar de gewenste kijkstand.3. Plaats de snoeren tussen muur en balken.⚠️OPGEPAST: KNELPUNTEN! Houd vingers, handen en snoeren verwijderd van knelpunten.4. Trek de bevestigingsband omlaag en draai naar binnen richting muur waarbij de beugels op de onderste balk klikken en de onderkant van het scherm op de montageplaat vastgezet wordt.

Montage aan iCXPFM2

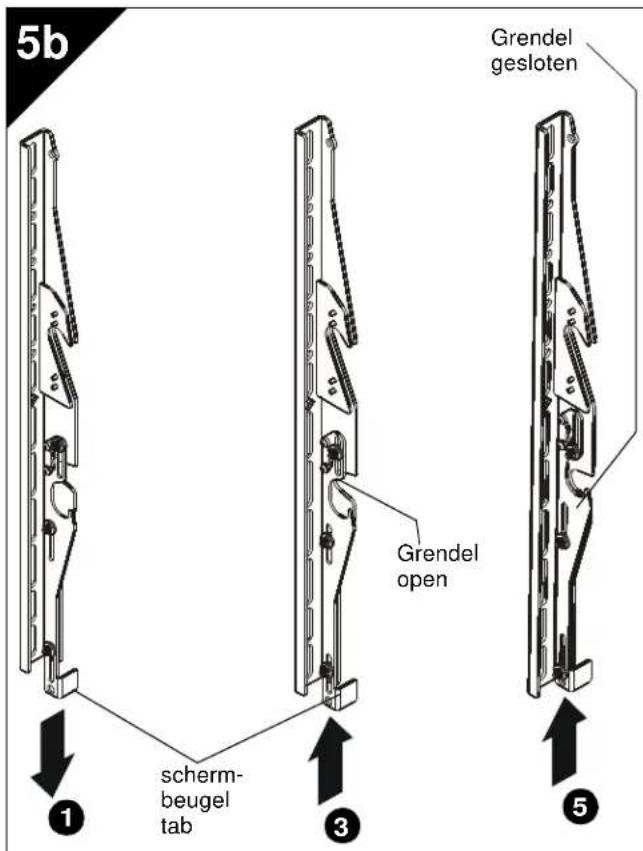

1. Druk de interfacebeugeltab zo ver mogelijk omlaag zodat de onderste montagesleuf is afgedekt.
2. Hang de bovenste haak van de interfacebeugels aan de bovenste balk van de montageplaat. De onderkant van het scherm is nu van de muur verwijderd.
3. Verplaats het scherm richting muur door de onderkant van het scherm weg te trekken van de muur en de interfacebeugeltabs een tandje omhoog te drukken tot de inkeping die u kunt voelen (ongeveer halverwege).
4. Druk de onderkant van het scherm richting muursteun zodat de onderste grendel op de interfacebeugel om de onderste balk van de muurbeutel valt.
5. Druk de tabs van de schermbeugels helemaal omhoog om de beugels stevig op de muursteun te bevestigen.

1
