BRUKSANVISNING iCSPDA2T03 Chief

VARNING: Om du inte lase, Irte fsigma ordre nigtig erer itte foljer alla anvisninger kan det leda till alvar ingerskada, skada pa urustring erer upphavande av fabrikanger. Det ar installatorens ansvar at se till att alla komponenr ar hopsatta ordentigt och monteras enigt medblande anvisninger.

VADNIGI: IotadAatohat att alalnrtihia stlndt aoditall

TARKEAT VAROITUKSET JA HALYTYKSET

VAROTUS: VAROTUS limaei seevak van maman tai kuoleman mandollusuita, os johetai e noudatae.

HALYTYS: HALYTYS limasei laiten mauvirotumisen tai tuhoutomers mahdoliussu, os johieti e noudatate.

WARNING: Om den har componenten monteras på ett for svagt underlag kan detta orsaka allvarliga personskador eller skador pa utrustningen! Det ar montorens ansvar att se till att det underlag pa vilket componenten monteras klarar att stotta upp fem ganger hela vikten for all utrustning. Förstark konstruktionen vid behov innan componenten monteras.

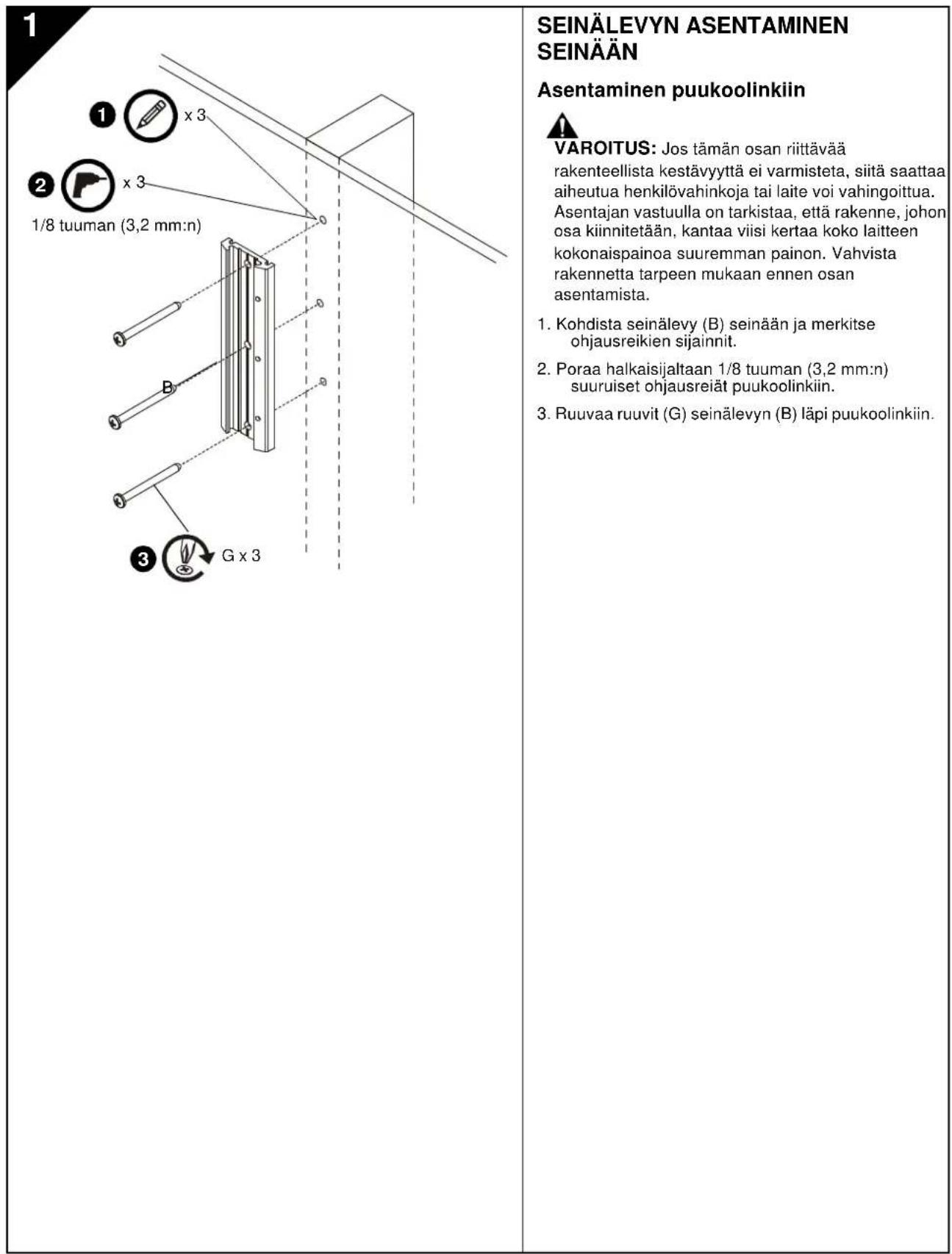

1. Montera vaggplattan plant (B) och mark ut platserna for halen.
2. Borra 3,2 mm hal (1/8") i traregeln.
3. Montera skruvarna (G) genom vaggplattan (B) in i traregeln.

2

MONTERA ARMENHETEN PÄ VAGGPLATTAN

VIKTIG! Om du monterar en skärm med infällda fästhål, fortssatt till avsnittet "MONTERA SKÄRMEN PÅ ARMENHETEN" innan du monterar armenheten på vaggplattan.

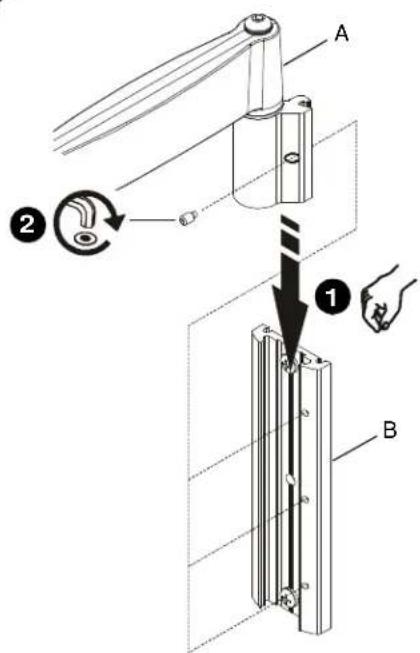

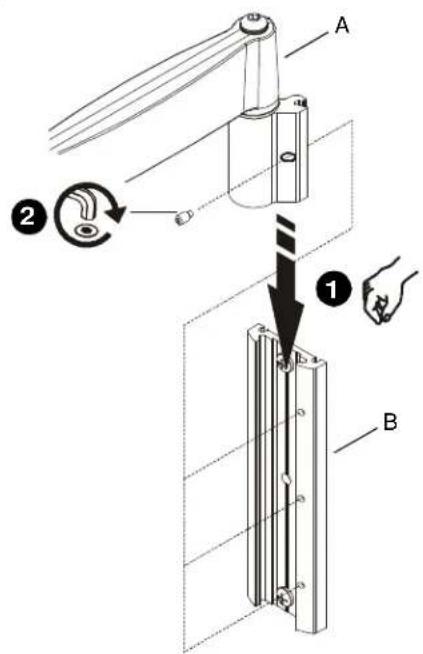

1. Rikta in armenheten (A) pa vaggplattan (B) och skjut fast den pa plats.

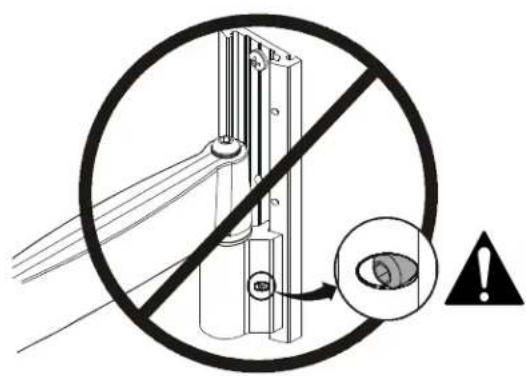

   VARNING: Om sexkantskruven inte kan riktas in med halet i vaggplattan (B) kan hela armenheten (A) lossna och falla ner, vilket kan orsaka allvarlaga personskador erler skador pa utrustingen! Sexkantskruven ske forsvinna in i armenhetens hal after atdragning.

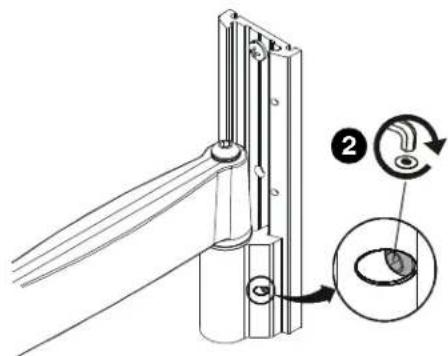

2. Använd sexkantnyckeln (T) och dra at skruven med sexkanthuvudet i armenheten (A). Kontrollera att skruven greppar ett av de tre halen i vaggplattan (B).

MÄRK: Det finns tre hal i vaggplattan (B) for hojdinställningen.

1. Rikta in kapan (C) med sparen pa vaggplattan (B) och skut pa plats.

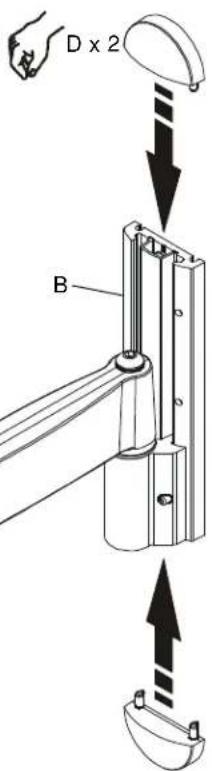

2. Rikta in käporna (D) med halen i vaggplattan (B) och skjut på plats.

3

4

3

MONTERA SKÄRMAEN PÅ ARMENHETEN

1. Om skarmen har att fasthalsmönster pa 75 x 75 mm erer 100× 100mm : fortssatt till steg 3A ("Fasthal i linje med ytan") erer steg 3B ("Infalda fasthal"), beroende pa modell. Fortsatt annars nedan.

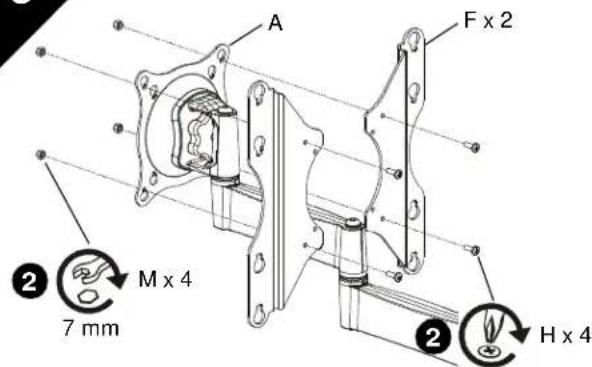

2. Montera skruvarna (H) genom fastena (F) och huvudenheten (A) i muttrarna (M).
3. Fortsatt till steg 3A ("Fasthal i linje med ytan") aller steg 3B ("Infallda fasthal"), beroende pa modell.

3A

Fasthal i linje med ytan

VIKTIG! Den har arbetsrutinen galler endast nar fasthal med 4 mm aller 6 mm diameter ar i linje med ytan pa skarmens baksida (d.v.s. inte infalda).

WARNING: Om viktkapaciteten överskrids finns risk für allvarliga personskador eller skador på utrustningen! Det är montörens ansvar att kontrollera att den kombinerade vikten für alla componenterna som monterats på iCSPDA2 inte överskrider 18 kg (40 lbs).

WARNING: Om du anvander skruvar med fel dimension kan skarmen skadas! Ratt skruvarkommen latt att kunna gängas in i skarmens fashal helt och hallet.

WARNING: Om skruvarna inte greppat ordentigt kan hela skärmen falla ner! Skruvarna fár ENDAST skruvas ut precis sa mycket sa att det blir möjlig att utföra montering vid armenheten.

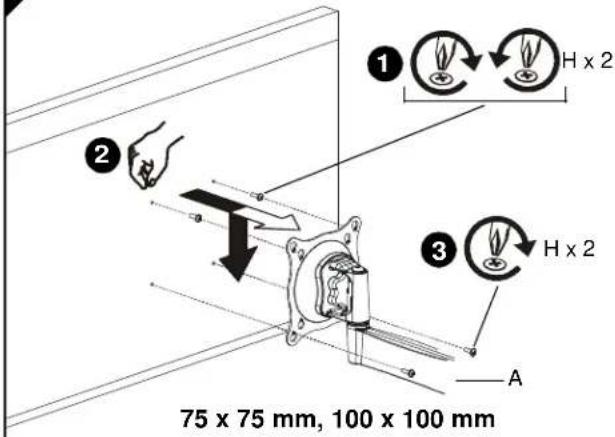

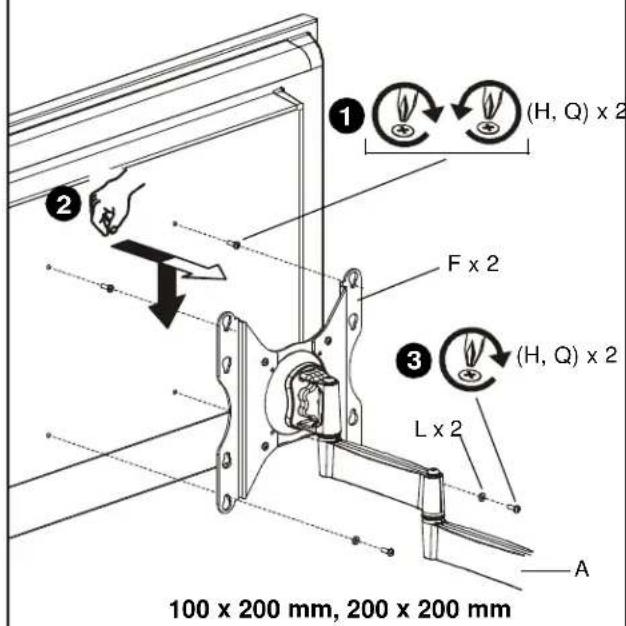

1. Montera två skruvar (H Eller Q beroende pa modell) i de övre fästhålen pa skärmen. Gänga in skruvarna helt i skärmen, och gänga sedan tillbaka dem tre (3) hela varv.
   MÄRK: Fästhalsmönster 100 x 100 mm respektive 200 x 200 mm visas. Fästhalsmönster på 75 x 75 mm och 100 x 200 mm är liknande.
2. Rikta in skärmen sa att skruvarna som monterades i foregående steg passar in i det övre paret av droppformade fästhäl. Sank ner skärmen sa att den sitter fast.
   MÄRK: Skärmen hängen nu pa de övre tvä skruvarna.
3. Montera de tv aterstaende skruvarna (H ellr Q, beroende pa modell) genom det nedre paret droppormade fasthal.
4. Om du monterar skruvarna (H) genom fastena (F) - montera d'brickor (L) under skruvarnas huvuden (H).
5. Dra at alla fyra skruvarna (H ellr Q, beroende pa modell). Dra inte at for hart!

3B

75 × 75 ~mm, 100 × 100 ~mm

100 × 200 ~mm, 200 × 200 ~mm

Infälda fästhål

VIKTIGT! Den har arbetsrutinen gäller endast nar fästhäl med 4 mm eller 6 mm diameter ar infällida i skarmens baksida.

WARNING: Om viktkapaciteten överskrids finns risk for allvarlga persokador eller skador pa utrustningen! Det ar montorens ansvar att kontrollera att den kombinerade vikten for alla componenterna som monterats pa iCSPDA2 inte överskrider 18 kg (40 lbs).

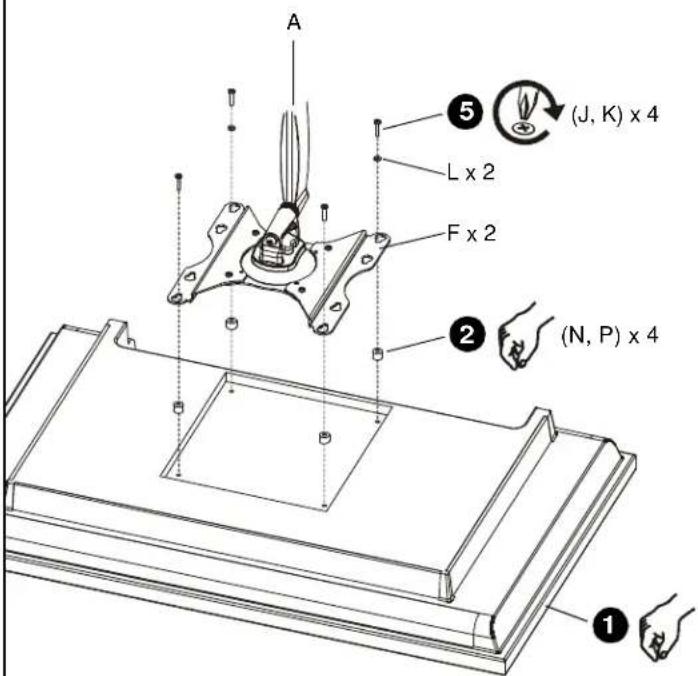

1. Lagg skärmen fösiktigt med framsidan nedat pa en skyddande yta.
2. Satt fyra distansbrickor (N aller P beroende pa vilken som passar) over respektive fashal baktill pa skarmen. Valj den kortaste distansbrickan som ger tilracklig utfyllnad. Alla distansbrickor maste ha sama langd.

MÄRK: Fästhalsmöster 100 x 100 mm respektive 200 x 200 mm visas. Fästhalsmöster på 75 x 75 mm och 100 x 200 mm ar liknande.
3. Valj skruvens langd:

• Om du anvander distansbrickor (N) sku du anecdva skruvtyp (J).
• Om du anvander distansbrickor (P) ska du anvanda skruvtyp (K).

MÄRK: Om du monterar skruvar av typ (J, K) genom fästena (F) sca du ocksä använda brickor av typ (L) for nedre paret av droppformade fästhäl.

1. Orientera armenheten (A) sa att de droppformade fathalen ar i linje med halen i distansbrickorna (N aller P beroende pa modell).

WARNING: Om du anvander skruvar med fel dimension kan skarmen skadas! Ratt skruvarkommen latt att kunna ggangas in i skarmens fathalt helt och hallet.

1. Montera skruvarna (J eller K beroende pa modell) genom brickorna (L i forekommande fall), de droppformade fashalen samt distansbrickorna (N eller P beroende pa modell) i skarmen. Dra at alla fyra skruvarna. Dra inte at for hart!
2. Fortsatt till avsnittet "MONTERA ARMENHETEN VID VAGGPLATTAN".

4

HANTERING AV KABLAR WARNING: Kontrollera att alla kablar har tillräckligt slack på att skärmen kan röra sig som den skä, som att kablarna inte klåms genom montering av lock (E) aller skruvar (R). 1. Sätt försiktigt in kablarna i deras*häl i nedre delarna på armenheten (A). 2. Montera respektive lock (E) med två skruvar (R).

5

JUSTERING WARNING: Om justeringsmeikanismen lossas aller dras på overdrivet mycket, finns risk För allvarlige personskador aller skador på utrustingen! 1. För att justera lutting/vidning/tippning: lossa justeringsreglaget en aning (moturs sett是从 skärmens baksida), flytta skärmen till önskad vinkel och dra på justeringsreglagetigen. 2. Förlängningen kan justeras genom att lossa uller dra på skruvarna en aning med sexkantnyckeln (S). Skruvarna fär ENDAST justeras:fört att upnå önskad spännkraft.

2

KANNAKKEEN ASENTAMINEN SEINÄLEVYYN

.
Araracapalan(N)kull kullanin.
.
Ara parcalan (P) kullansilyors vidalan (K) kullannin.

NOT: Vidalar (J, K) destekler (F) icerisinden monte ediylorsa alt damai montaj deligi citi inc pullan da (L) kullanin.
