iCSPDA2T03 - Support écran plat Chief - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Support écran plat
Compatibilité	Compatible avec la plupart des écrans plats de 32" à 70"
Capacité de charge	Jusqu'à 45 kg
VESA	Supports VESA jusqu'à 600 x 400 mm
Matériaux	Acier robuste avec finition en poudre
Angle d'inclinaison	Inclinaison de -15° à +5°
Rotation	Rotation à 180° pour un ajustement optimal
Installation	Installation murale avec matériel inclus
Maintenance	Vérifier régulièrement les fixations et l'état du support
Sécurité	Doit être installé sur un mur solide, suivre les instructions d'installation
Garantie	Garantie limitée de 5 ans
Informations supplémentaires	Poids du produit : 5 kg, dimensions : 60 x 40 x 10 cm

FOIRE AUX QUESTIONS - iCSPDA2T03 Chief

Comment installer le support écran plat Chief iCSPDA2T03 ?

Pour installer le support, commencez par fixer le support murale au mur en utilisant les vis et chevilles fournies. Assurez-vous d'utiliser un niveau pour garantir que le support est droit. Ensuite, attachez le plateau de montage à l'arrière de votre écran plat avant de le fixer au support mural.

Le support est-il compatible avec tous les écrans plats ?

Le support Chief iCSPDA2T03 est compatible avec la plupart des écrans plats qui respectent les normes VESA. Veuillez vérifier que votre écran a un motif de montage VESA correspondant (par exemple 200x200 mm, 400x400 mm) avant de procéder à l'achat.

Comment ajuster l'inclinaison du support ?

Pour ajuster l'inclinaison, repérez les vis de réglage sur le support. Utilisez un tournevis pour les desserrer, puis inclinez le support à l'angle désiré avant de resserrer les vis pour maintenir l'inclinaison.

Que faire si le support ne tient pas bien au mur ?

Si le support ne tient pas correctement, vérifiez que vous avez utilisé les chevilles appropriées pour le type de mur. Assurez-vous également que les vis sont bien serrées. Si nécessaire, consultez un professionnel pour une installation sécurisée.

Le support permet-il un accès facile aux ports de l'écran ?

Oui, le design du Chief iCSPDA2T03 est conçu pour permettre un accès facile aux ports de l'arrière de l'écran, même après installation. Assurez-vous de positionner l'écran en conséquence lors de l'installation.

Comment nettoyer le support écran plat ?

Pour nettoyer le support, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager la finition du support. Ne pas utiliser d'eau en excès pour éviter la corrosion des parties métalliques.

Le support est-il réglable en hauteur ?

Le Chief iCSPDA2T03 ne dispose pas de réglage en hauteur une fois installé. Il est important de choisir la hauteur d'installation appropriée avant de fixer le support au mur.

MODE D'EMPLOI iCSPDA2T03 Chief

AVERTISSEMENT: Un ADVERTISSEMENT vous met en garde contre les possibles de blessures graves ou de danger de mort si vous ne suivez pas les instructions.

PRECAUTION: Une PRECAUTION vous met en garde contre les possiblés d'endommagements et de destruction de l'équipment si vous ne suivez pas les instructions correspondantes.

AVERTISMENT:Le manque de la lecture,de la comprenension et du respect total de toutes les instructions, peut entrainer des bles sures corporelles graves, endommager l'equipement ou annulier la garantie d'usine. Il

BAXHBIE INPEDYNIPKDEHIN IN PIDEOCTEPEXEHN！

PNDYTPKDEHNEI.PNDYTPKDEHME npBnOHTBROTOHBCTBACXBOMOHOCTNOpBcEHOHpAINCMePTN,ecmBu HeChyDye 3a HcTpyKuHn

Furos de montagem à face

IMPORTANT! Si vous installez un affichage avec des trous de fixation encastrés, alors allez à « INSTALLER L'AFFICHAGE SUR LE BRAS » avant d'instructor le bras sur la plaque murale.

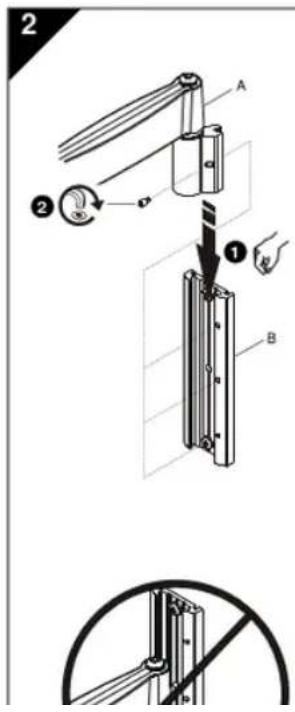

1. Alignez le bras (A) avec la plaque murale (B) et glissez en position.

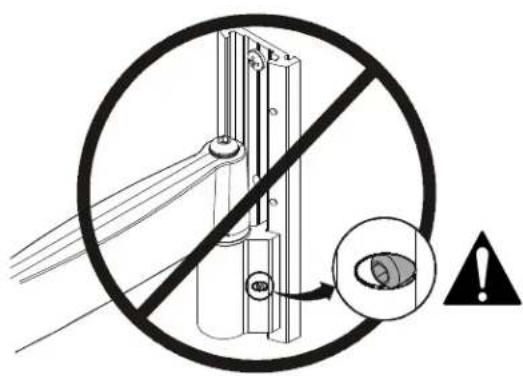

   AVERTISSEMENT: Ne pas aligner la vis à tête hexagonale avec le trou sur la plaque murale (B) peut cause la chute du bras (A), résultat en de graves blessures ou des dommages à l'équipement. La vis à tête hexagonale doit être visser complètement dans le trou du bras après le vissage.
2. En utilisant la clé hexagonale (T), vissez la vis à tête hexagonale dans le bras (A), vous assurant que la vis s'engage dans l'un des trois trous dans la plaque murale (B).

REMARQUE : Trois troussont presents sur la plaque murale (B) pour permettre le réglage de la hauteur.

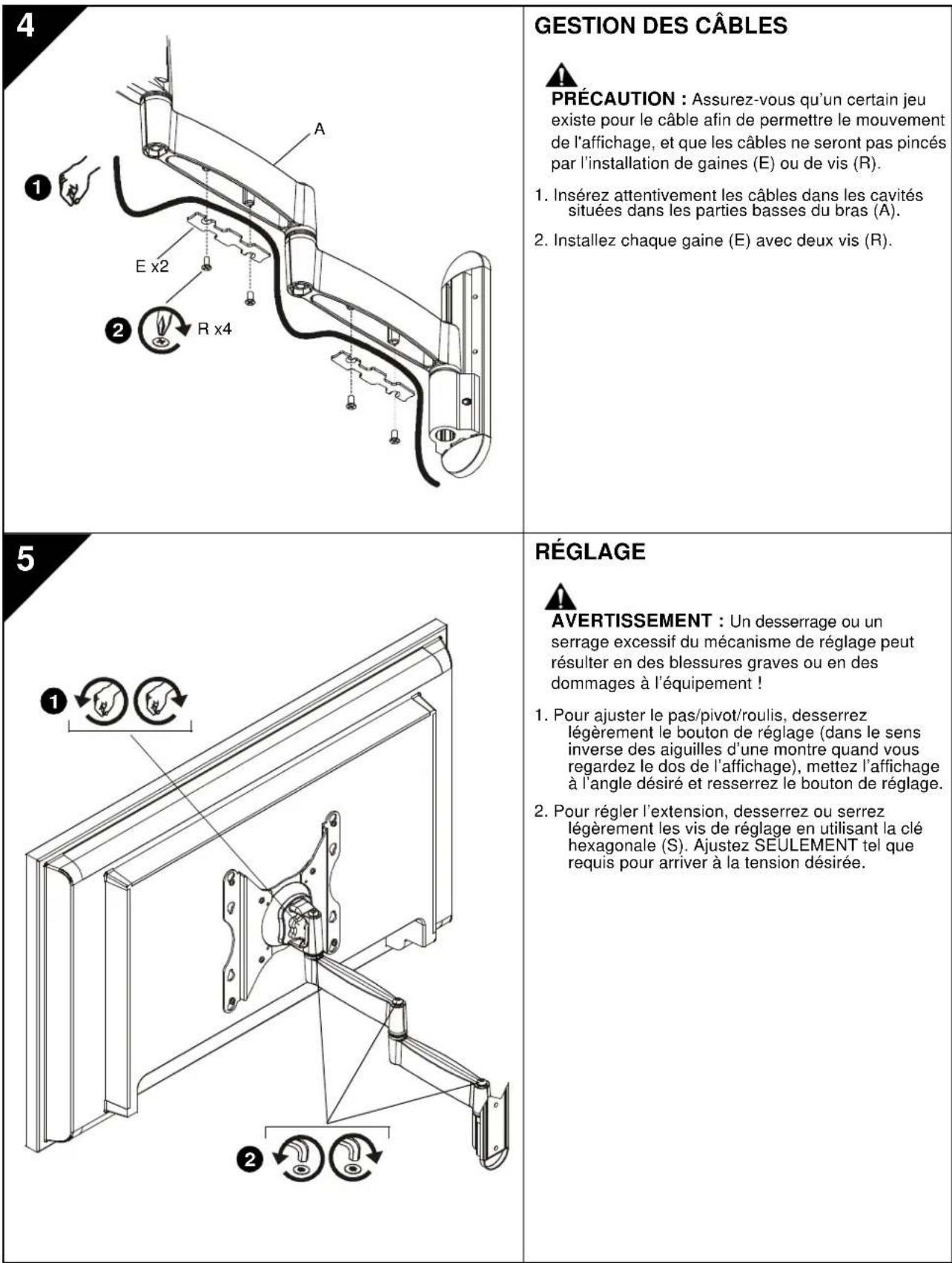

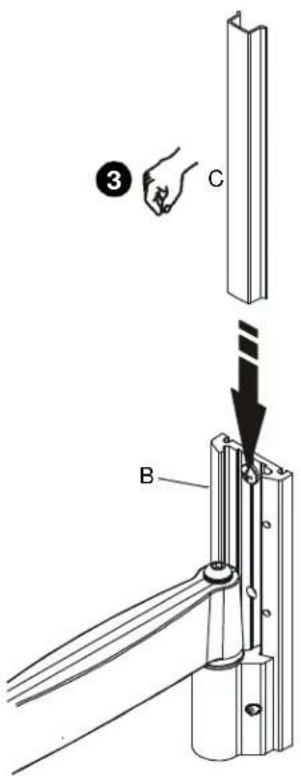

1. Alignez la gaine (C) avec les rainures de la plaque murale (B) et glissez en position.
2. Alignez l'embout (D) avec les trous de la plaque murale (B) et glissez en position.

3

( xt^2 + x) a + bt^2 = 7| 8y|

D x2

4

1

3B

75 × 75 ~mm, 100 × 100 ~mm

100 × 200 ~mm, 200 × 200 ~mm

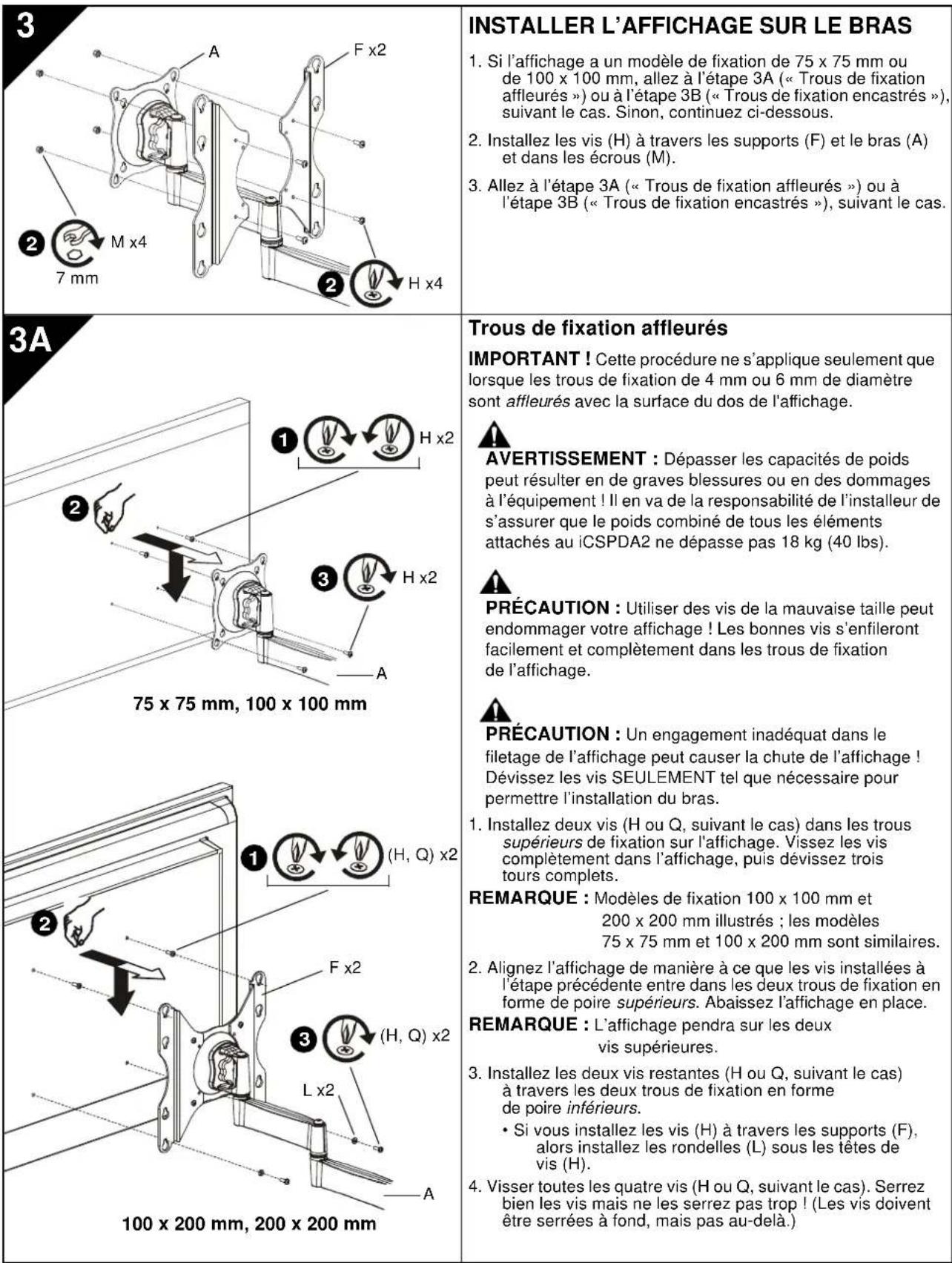

Trous de fixation encastrés

IMPORTANT! Cette procédure ne s'applique seulement que lorsque les trous de fixation de 4 mm de diamètre sont encastrés dans la surface du dos de l'affichage.

AVERTISSEMENT: Dépasser les capacités de poids peut résultat en de graves blessures ou en des dommages à l'équipement! Il en va de la responsabilité de l'installer de s'assurer que le poids combiné de tous les éléments attachés au ICSPDA2 ne dépasse pas 18 kg (40 lbs).

1. Posez doucement l'affichage face vers le bas sur une surface protectrice.

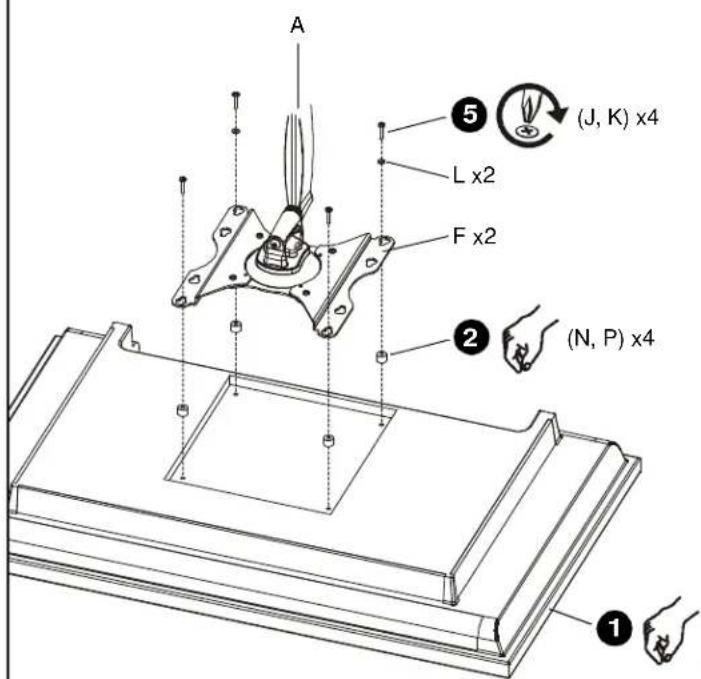

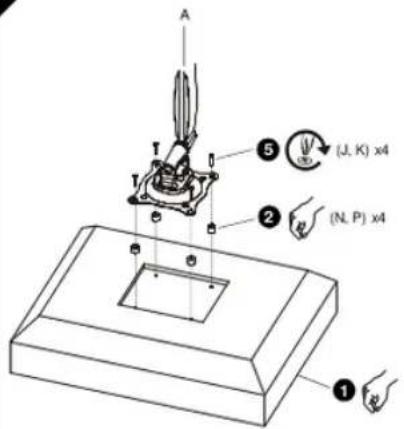

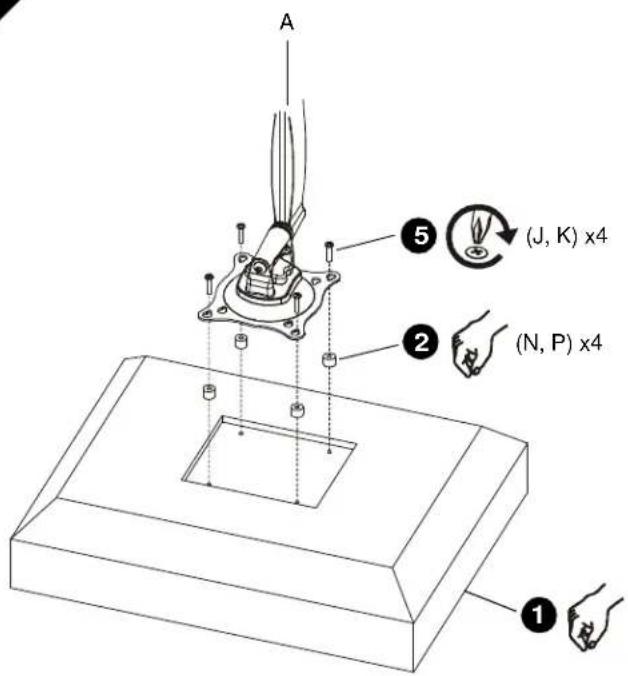

2. Placez quatre entretoises (N ou P, tel que nécessaire) sur chaque trou de fixation sur le dos de l'affichage. Sélectionnez l'entretoise la plus courte qui remplisse l'espace. Toutes les entretoises doivent être de la même longueur.

REMARQUE: Modèles de fixation 100 × 100 ~mm et 200 × 200 ~mm illustrés; les modèles 75 × 75 ~mm et 100 × 200 ~mm sont similaires.

1. Sélectionnez la longueur des vis :

2. Si vous utilisez les entreprises (N), alors utilisez les vis (J).

3. Si vous utilisez les entreprises (P), alors utilisez les vis (K).

REMARQUE: Si vous installez des vis (J, K) à travers les supports (F), alors utilisez également les rondelles (L) pour les deux trous en forme de poir inférieurs.

1. Orientez le bras de maniere a ce que les trous de fixation en forme de poire soient alignés avec les trous des entreprises (N ou P, suivant le cas).

PRECAUTION: Utiliser des vis de la mauvaiseaille peut endomager votre affichage! Les bonnes vis s'enfileront facilement et complètement dans les trous de fixation de l'affichage.

1. Installez les vis (J ou K, suivant le cas) à travers les rondelles (L, si nécessaire), les troux de fixation en forme de poir et les entretoires (N ou P, suivant le cas) et dans l'affichage. Serrez les quatre vis. Serrez bien les vis mais ne les serrez pas trop! (Les vis doivent être serrées à fond, mais pas au-delà.)
2. Continuez avec « INSTALLER LE BRAS SUR LA PLAQUE MURALE »

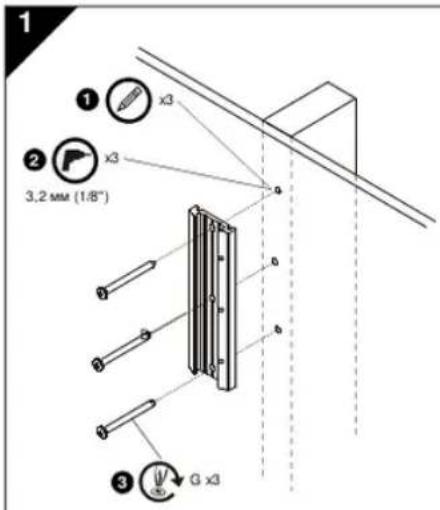

KPEIIEHHE HACTEHHOIJIACTHbIKCTHE

KpennenHe Ha depeBHHbI Kapkac

EDYNPENKDEHNE:ECnHe06cneHTb

DOCTAOHYO KOHCTPYKIAOHHYO INHOCHOBIN DHHYOKOOMOHERTA,3TOXMOIPOANINB CepE3nIeTp8MmNIOLOPQENHE

060pODAOBHn. 1IbIO, OcUeCTaRIOoee yCTAHOBxO bO3aHNO pOncPdTeTbA TeM, TbOBeKONKTpyKmN, X KOTOPK PKNITON DAHNN KOMONHEHT, MONTA

BaeepkayhpaKy,paHNYnTmKpAthOMy aecb Bc0e 60cbpyoBaHAn. Ecn Heo6xOIMO, nepej cYCTaHOKO KOMTOHEHTA yCvWITb BCoKOHCTPKUIO

1. 北羅馬尼ト 業連通・Hypothekny (B) 和OMTENIbI NonoexHHN HapnoBAAHNOX BcEETN
2. IpocBepnTbI HapnBApKuIe OTEBcPTN DAHmETPOM 3.2 MM [18] BdpEepBN HOUM KAPKeP
3. 3aeepyh lyuyy (G) heep3actehmy nnae (B) aepaeHHkapac.

KPEIIIEHNE KPOHHTEINBA CBOPEKHACTEHHOIJIACTNHE

BAKHO! Ecm xepenene oteeprty yctahnnaeemdoaonner sarrnybhen, nepeynt K wary -KPENIEHME DNCNPEI KPOHOHTEUY B C5OPE- , npexoe yam kpnpehB a c6ope k hactenl nlaee.

1. Prnooxyhtb kxohmyt b c50pe (A) K hacteHNOH nactne H (B). 2. BDOBHHTb N dDnHHTb HA MCTO.

PENDYNIPEXKDEHME:ECNHECOBECTHTBnHTCROBOKNOJ
MCTTIPAHNNKHNKOTOBCTPEWBNACTEHNOPLACTEHBO (y)AENKPOTHEHA(A)MOKETYNACTB,YTMOKETNPABCTCNKOBEP3HM
TPAMMAIINNOBOPXDEHNOO60pOBAANHARBTBnHTCROBOKNOJ
MCTTIPAHNNKHNKONCTBNEITBAHBNDOKNBbHTNOHOCBtIO
ymONIEBOTOBCTFEYNAKOHN

1. KxHOMc xechrrpanho roko（T）aephyb bneC roaoKo npd xechrrpanho kxpohoeB a oboe (A) taK, vtoB axB axen BdoHO x3peO8oepnB a hctehno nnaactne (B).
   PIMMEUAHHE: B HACTEHOHIIACHTBE (B) IMEMCR TPR OTBOPCTMR DPERHYMPOOBBAKOTBL.
   3 BCTABTbKALIKYc）B KAIABAGN H NACTEHNOI NACTHNE（B)BnBAMHYbMAEIO.
   4.YctahobnBtKoIaHnO（D)HaorBepCTBAHacteHNO nAACTHe(B)A BCTABHTX HA MECTO.

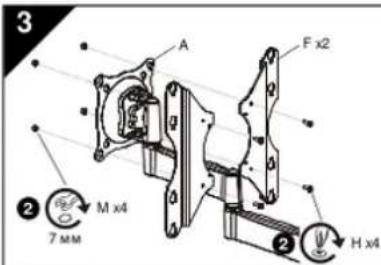

KPEHNEHE DNCPIE K KPOHTEHY B C6OPE

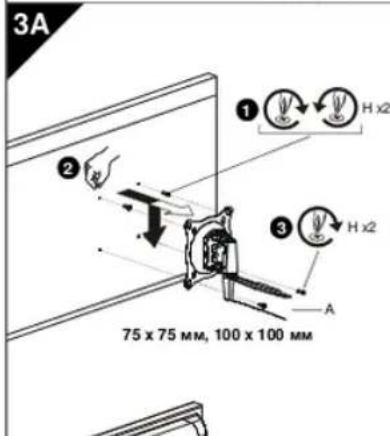

1. EcmpanmmeBn 75mmNKPENKHXHbOTeBPCTY PAEMOPM75X75MMN100X100NEHPN KUAY3A（KPENKHXHbOTeBPCTY,paONONKHXHue 3ANOJIMU）-NkKuAY3B-3aTNN6NHnepKPNKHXHcOTeBPCTY），BAHHMOCTCNtCHyAPAA. B OCTaNNHIX CNYARXDECTBOAT，KAKYCA3AOHNKE
