BRUGSANVISNING iCSPDA2T03 Chief

ADVARSEL: Hvis这部分 component Iike har tilstarkkeigl strukturemssigt staat can det resulte i alvortig personskade eller beskapigelse af udstyr! Det er installatere ansvar at serge for, at strukuten som这部分 component monnteres pa, kan understelle fem gange den samle de vaegt af ait udystret. Strukuten skal forsterkes som pkaekveen inden installationf at componenten.

ADVARSEL: Hvis vaegtkapaciteten overstiges kan det resultere alvorig personalkade erer beskadigelse at udstyr! Det er installatarens ansvar at sarge for, at den samiede vaegt at alle komponenter, der monteres pa iCSPDA2, ike overstg 18kg.

VIKTIGA VARNINGAR OCH FORSIKTIGHETSANVISNINGAR

VARNING: VARNING indikayar en risk for alvarig skada.
eller doddall om du inte fjoer a nvisinngarna.

FORSIKTIGET: FOURSKTIGET Indikeran er risk for skada, eiter after streldev ar ustrutriven og um inte foler anvisingarna.

VIGTIG! Hvis du monterer en skærm med forsønkede monteringshuller, skal du fortsette med "MONTERING AF SKAERM TIL ARMENHED", for armenheden monteres til vægpladen.

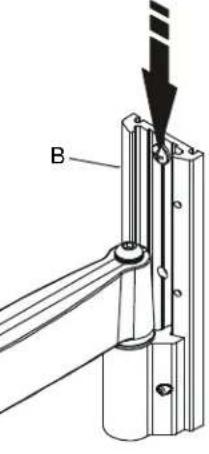

1. Ret armenheden (A) ind after vægpladen (B) og lad den glide på plads.

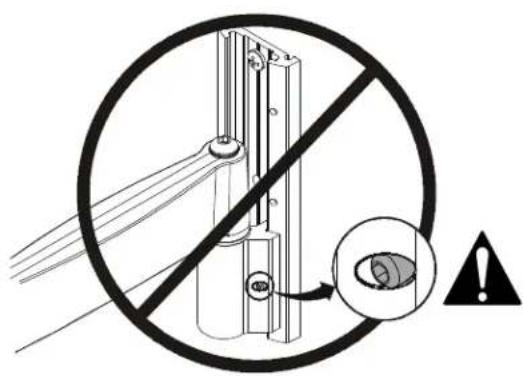

   ADVARSEL: Hvis skruen med sekskanthovedet违法犯罪.
   hullej i vægpladen (B), kan det være ársag til, at armenheden (A) falder ned, hvilket kan resultere i alvorlig personskade eller beskadigelse af udstyret! Skruen med sekskanthovedet skal være fuldstændigt trukket tilbage ind i armenheden, after den er strammet.

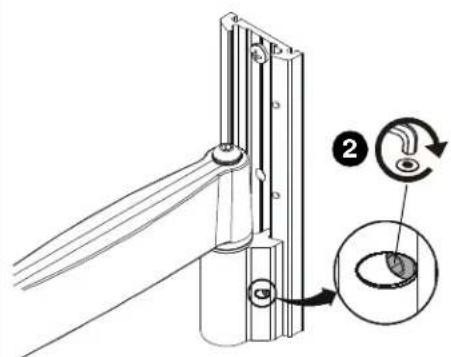

2. Brug en hexnogle (T) til at stramme skruen med sekskanthovedet i armenheden (A), hvilket sikrer, at skruen tilkobler et af de tre huller i vægpladen (B).

BEMAERK: Der stilles tre huller til radighed i vaepladen (B) til hojdejustering.

1. Ret daekslet (C) ind after rillerne i vagpladen (B) og lad det glide pa plads.

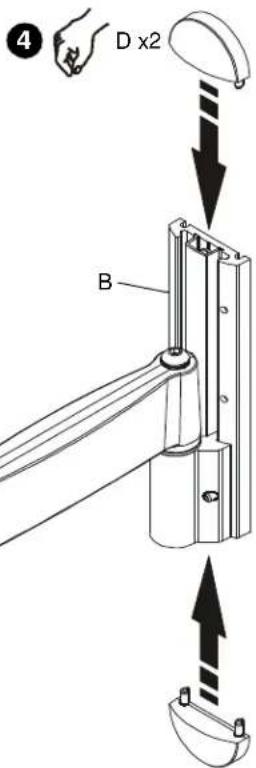

2. Ret hætterne (D) ind after hullerne i vægpladen (B) og lad dem glide pá plads.

3

3

MONTERING AF SKÅERM TIL ARMENHED 1. Hvis skærmen har et 75 x75 mm aller 100 x 100 mm monteringsmønster, fortsetter du med trin 3A ("Plane monteringshuller") eller trin 3B ("Forsønkede monteringshuller"), alt after hvad der er relevant. Hvis ikke, fortsetter du nedenfor. 2. Monter skruerne (H) gennem beslagene (F) og armenheden (A) ind i matrikkerne (M). 3. Fortset med trin 3A ("Plane monteringshuller") aller trin 3B ("Forsønkede monteringshuller"), alt after hvad der er relevant.

3A

Plane monteringshuller VIGTIG! Denne procedure gør sig kun gældende,+narr monteringshullerne med en diameter på 4 mm aller 6 mm er plane med bagsiden på skærmen. ADVARSEL: Hvis vægtkapaciteten overskrides kan det resultere i alvorlig personskade eller beskadigelse af udstyret! Det er montorens ansvar at söge for, atkomponenternes totale vægt, som er fastgjort til iCSPDA2, ikke overstiger 18 kg (40 lbs). FORSIGTIG: Brug af skruer med en forkert størrelse kan beskadige din skærm! De korrekte skruer vil n empt kurne skrues fuldstændigt ind i skærmens monteringshuller. FORSIGTIG: UtilstrækkeligGVindtilkobling i skærmen kan få skærmen til at falde ned! Skru KUN skruerne ud det stykke, som er nødvendigt for at give plads til montering af armenheden. 1. Monter to skruer (H eller Q, alt after hvad der er relevant) ind i de øverste monteringshuller på skærmen. Skru skruerne fuldstændigt ind i skærmen, og derefter tilbage ud 3 hele omgange. BEMÆRK: 100 x 100 og 200 x 200 monteringshulmønstre vist; 75 x 75 mm og 100 x 200 mm ønstre lignende. 2. Ret skærmen ind, sãledes at de skruer, som blev monteret i det tildigere trin, passer ind i det øverste par af de dræbformede monteringshuller. Sænk skærmen godt på plads. BEMÆRK: Skærmen vil hænge på de øverste to skruer. 3. Monter de to tilbageværende skruer (H eller Q, alt after hvad der er relevant) gennem det nederste par af de dræbformede monteringshuller. • Hvis der monteres skruer (H) gennem beslagene (F), skal slutteskiverne (L) monteres under skruehovederne (H). 4. Stram alle fire skruer (H eller Q, alt after hvad der er relevant). Dermökke øverspændes!

3B

75× 75mm 100× 100mm

100 × 200 ~mm, 200 × 200 ~mm

Forsakenede monteringshuller

VIGTIG! Denne procedure gør sig kun gældende,\ nær monteringshullerne med en diameter på 4 mm er\ forsønkede ind i bagsiden på skærmen.

ADVARSEL: Hvis vaegtkapciteten overskrides kan det resultere i alvorlig personskade aller beskadigelse af udstyret! Det er montorens ansvar at sorge for, at komponenternes totale vaegt, som er fastgjort til ICSPDA2, ikke overstiger 18 kg (40 lbs).

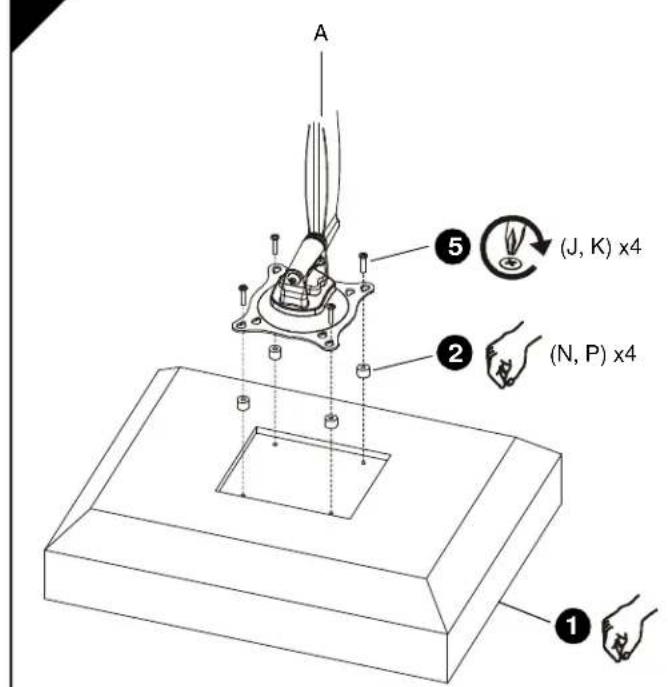

1. Læg forsigtigt skærmen med forsiden nedad på en beskyttende overflade.
2. Anbring fire afstandsstykker (N erler P, alt after hvad der er relevant) over hvert monteringshul pa bagsiden af skærmen. Vælg de korteste afstandstykker, som vil give tilstrækkelig udfyldning. Alle afstandsstykker skal ære den samme Laengde.

BEMERK: 100 x 100 og 200 x 200 monteringshulmnonstre vist; 75 x 75 mm og 100 x 200 mm monstre lignende.

Hvis afstandsstykkerne (N) bruges, skal skruerne (J) bruges.
Hvis afstandsstykkerne (P) bruges, skal skruerne (K) bruges.

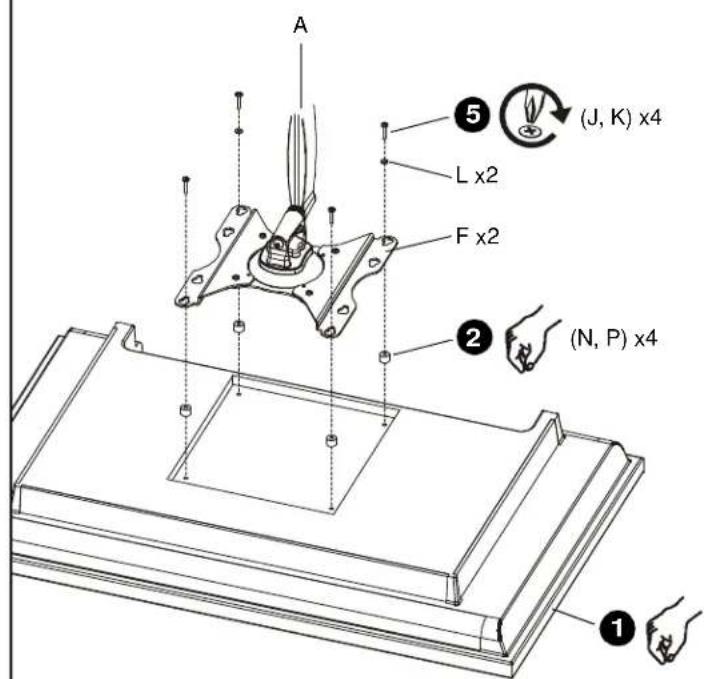

BEMERK: Hvis der monteres skruer (J, K) gennem beslagene (F), skal der ogsa bruges slutteskiver (L) til det nederste par af de drabeforme mede monteringshuller.

1. Vend armenheden (A) saledes, at de drabeformede monteringshuller er ud for hullerne i afstandsstykkerne (N ell P, alt after hvad der er relevant).

FORSIGTIG: Brug af skruer med en forkert storrelse kan beskadige din skarm! De korrekte skruer vil nemt kinne skrues fuldstendigt ind i skarmens monteringshuller.

1. Monter skruerne (J aller K, alt after hvad der er relevant) gennem slutteskiverne (L, hvis det er relevant), de drabeformede monteringshuller og afstandsstykkerne (N aller P, alt after hvad der er relevant) ind i skaernen. Stram alle fire skruer. Der ma ikke overspændes!
2. Fortsæt med "MONTERING AF ARMENHED PÅ VæGPLADE".

4

KABELSTYRING FORSIGHTIG: Sørg for, at der er tilstrækelig kabelslaek, til at skærmen kan bevæges, og at kablerne ikke vil blive klemt ved at montere dæksler (E) eller skruer (R). 1. Indør omhyggeligt kablerne i hulrummene i de nederste dele af armenheden (A). 2. Monter hvert dagelsel (E) med to skruer (R).

5

JUSTERING ADVARSEL: Hvis justeringsmekanismen lõnes aller strammes for meget kan det resultere i alvorlig personskade aller beskadigelse af udstyret! 1. Justering af hældning/drejeled/rulning foretages ved at lõsejusteringsgrebet en smule (mod uret,+när du ser på bagsiden af skærmen), flytte skærmen til den onskede vinkel, og stramme justeringsgrebet igen. 2. Du justerer forlængelsen ved at lõse aller stramme justeringsskruerne med en hexnøgle (S). Juster ikke skruerne MERE END DET ER NÖDVENDIGT for at opnå den onskede spænding.

1

MONTERA VAGGPLATTAN PÅ VAGGEN

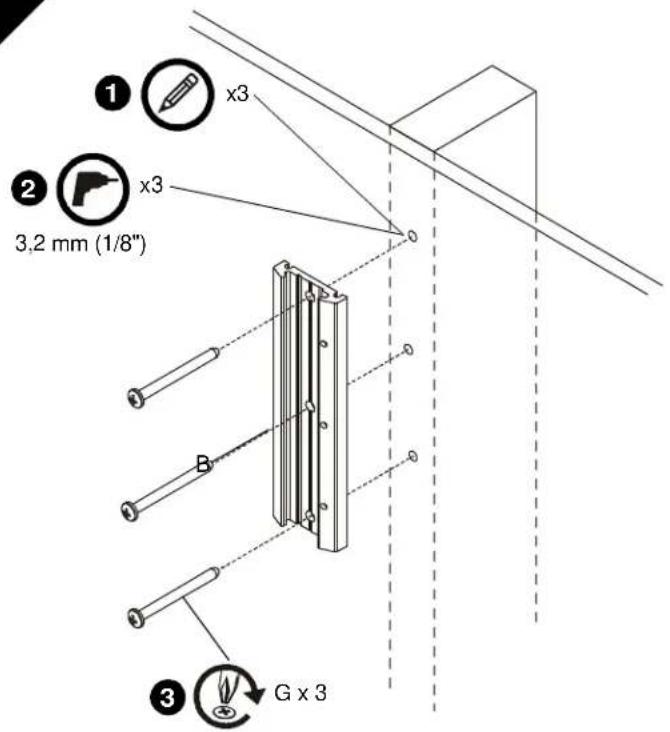

Installation pa traregel
