KÄYTTÖOHJE iCSPDA2T03 Chief

VAROTUS:Jos ojheita el ueta, ymmarre tja noudatet, voi seuraikena oila vakava vamma, laiteen vauroituminen tai takuun raukeaminen. On asentajan vastulla varmstaa, etta kaliki komponentit on koottu oikein ja asennetu ojheid mukaisesti.

VAROTUS:Jos rakenne, johon componenti kinnitetän, eie ole teparkeis vahiva, seuraiksuena voi oika vavama vamma ta iaitteen vauritotuminen. On asentan jastuilla varmatista, etta rakenne, johon componenti kinnitetän, pystyk Kannattamaan koko laiteision poannin nahden visinkeraisten poinan. Vahvi sta rennetta tarvittaessa ennen komponenti arenistamanta.

VAROITUS: Painokapasitaetin yltaminen voi johtaa
vakavaan vammaa tai laiteen vauroitumisen. On
asentajan vastuilla varmiesta, etä kakkien iCSPDA2 zen
kinnitetyjen componentien yhteispaino en inttäan 18 kg.

TÄRKEÄ! Jos reiät oat näytössä syvennyksessä, siirry kohtaan NÄYTÖN ASENTAMINEN TUKIVARTEEN ennen tukivarren asentamista seinälevyyn.

1. Kohdista kannake (A) seinälevyyn (B) ja vedä Kannake paikalleen levyyn.

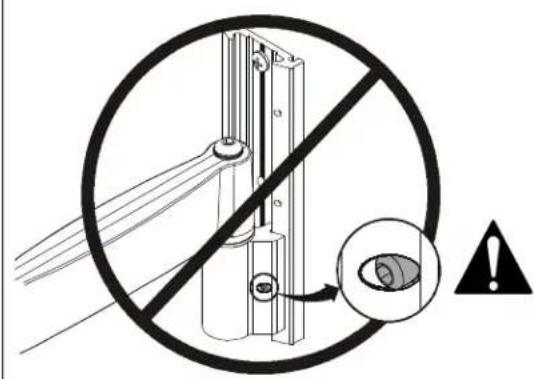

   VAROITUS: Jos kuusioruuvia ei kohdisteta seinälevyssä (B) olevaan reikään, tukivarsi (A) voi romahtaa ja aiheuttaa henkilövahinkoja tai laitteen vahingoittumisen. Kuusioruuvin tulee upota tãysin tukivarressa olevaan reikään kiristämisen jälkeen.

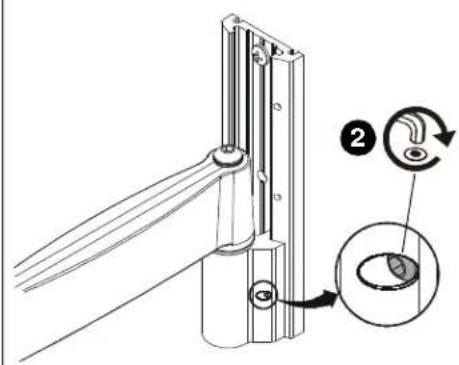

2. Kirista kuusioruvi tukivarressa (A) olevaan reikaaan kuusiokoloavaimella (T) ja varmista, etta ruuvi on yhdessa seinalevyn (B) kolmesta reiastä.

HUOMAUTUS: Voit saatakorkeutta valitsemalla seinalevyn (B) kolmesta reiastaspivan.

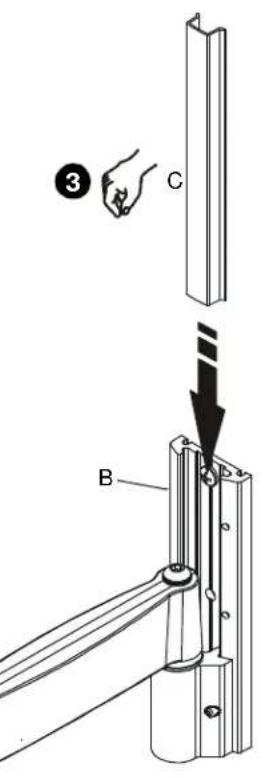

1. Kohdista suojus (C) seinälevyssä (B) oleviin urin ja vedä suojus paikalleen.

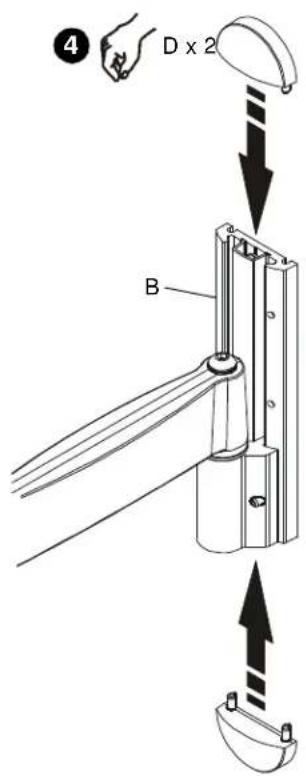

2. Kohdista tapit (D)seinalevyssa (B) oleviin reikin ja tyonnne paikalleen.

A

F×2

NÄYTÖN ASENTAMINEN KANNAKKEESEEN

1. Jos rei at ovat naytossa 75× 75mm n tai 100× 100mm n asennusalalla, siirry oheiden kohtaan 3A (Tasakorkea asennusala) tai kohtaan 3B (Syva asennusala). Jatka muussa tapauksessa tekemallla alla kuvatut toimet.
2. Ruuvaa ruuvit (H) kiinnikkeiden (F) ja tukivarren (A) lapi muttereihin (M).
3. Siirry ohjeiden kohtaan 3A (Tasakorkea asennusala) tai kohtaan 3B (Syva asennusala).

M×4

7mm

Hx4

Tasakorkea asennusala

TÄRKEÄÄ! Tāta menetelmaa käytetään vain, kun halkaisijaltaan 4 mm:n tai 6 mm:n reiāt ovat samalla tasolla kuin nayton taustapuolen pinta.

Hx2

VAROITUS: Jos kannatinjärestelmän kuormituskyk ylitty, siä saattaa aiheutua henkilövahinkoja tai laite saattaa vahingoittua. Asentaja vastaa siä, ettei iCSPDA2-järestelmän Kannattamien osien yhteispaino ole yli 18 kg.

Hx2

HUOMAUTUS: Väärankokoisten ruuvien käytö saattaa vahingoittaa näytö. Oikeankokoiset ruuvit kiertyvät helposti ja kokonaan näytössä oleviin reikiin.

A

75× 75mm 100× 100mm

HUOMAUTUS: Jos ruuveja ei kierretä riittävän syvälle, näytö voi pudota alas. Löysää ruuveja VAIN sen verran, kuin tukivarren asentamiseksi on tarpeen.

1. Ruuvaa kaksi ruuvia (H tai Q) nayton y/äosassa oleviin reikiin. Kierra ruuvit ensin kokonaan kiinni naytttoen ja kierraruuveja sitten auki kolme kokonauta kierrosta.

(H, Q) × 2

HUOMAUTUS: Kuvassa asennusalat ovat 100 × 100 ~mm ja 200 × 200 ~mm . Toimet ovat samat, kun asennusala on 75 × 75 ~mm tai 100 × 200 ~mm .
2. Kohdista nayttö siten, etta edellissä vaiheessa asennetut ruuvit tulevat ylempiin pisaran muotoisin reikiin. Laske nayttö paikalleen.
HUOMAUTUS: Naytto on nyt kahden ylaruuvin varassa.
3. Asenna kaksi jäljellä olevaa ruuvia (H tai Q) alempien pisaran muotoisten reikien lapi.
- Jos asennat ruuvit (H) kiinnikkeiden (F) lapi, asenna aluslevyt (L) ruuvinkantojen (H) alapuolle.
4. Kiristä kaikki neljä ruuvia (H tai Q). Älä kiristä ruuveja liian tiukalle.

Fx2

A

Lx2

100 × 200 ~mm, 200 × 200 ~mm

3B

Syvä asennusala

TÄRKEÄ! Tà tā menetelmaä käytetaän vain, kun halkaisijaltaan 4 mm:n reiät ovat syvennyksessä nayton taustapuolella.

VAROITUS: Jos kannatinjärestelmän
kuormituskyk ylittyy, siita saattaa aiheutua
henkilovahinkoja tai laite saattaa vahingoittua.
Asentaja vastaa siitta, ettei iCSPDA2-järestelmän
kannattamien osien yhteispaino ole yi 18 kg.

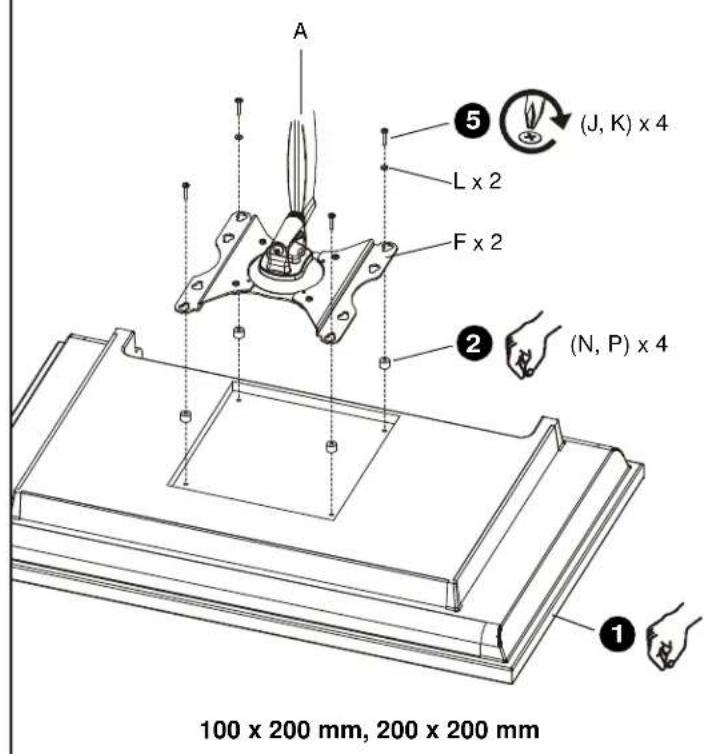

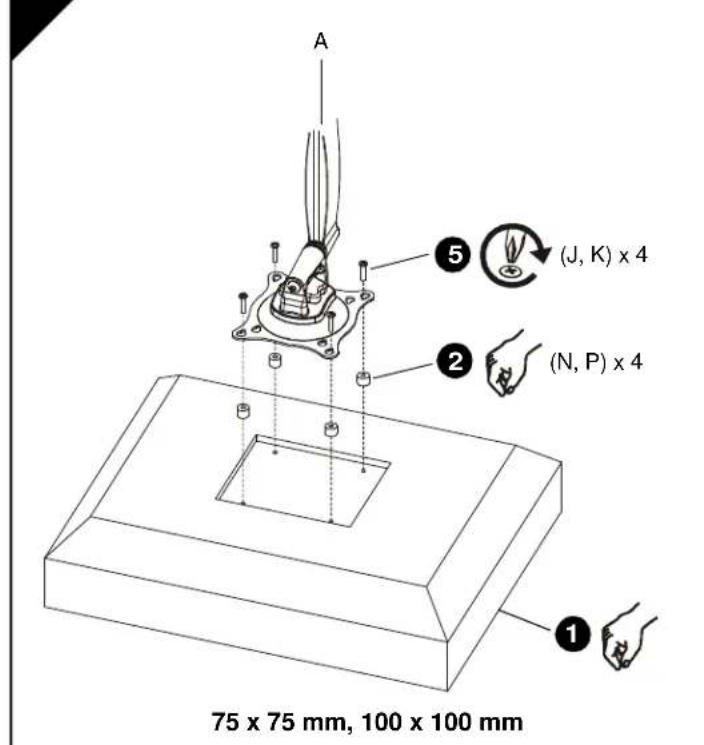

1. Aseta naytto varovaisesti etupuoli alaspain suoja-alustalle.
2. Aseta nelja valikappaletta (N tai P) kunkin nayton taustapuolella olevan reian paalle. Valitse lyhvin mahdollinen valikappale. Kaikkien valikappaleiden on olava samanpituiset.

HUOMAUTUS: Kuvassa asennusalat ovat 100 × 100 ~mm ja 200 × 200 ~mm . Toimet ovat samat, kun asennusala on 75 × 75 ~mm tai 100 × 200 ~mm .
3. Valitse pituudeltaan oikeankokoiset ruuvit.

• Jos käytät välikappaleita (N), käytä ruuveja (J).
• Jos käytät valikappaleita (P), käytä ruuveja (K).

HUOMAUTUS: Jos asennat ruuvit (J, K)
kiinnikkeiden (F) lapi, käytä
aluslevyjä (L) alemmissa pisaran
muotoisissa rei'issä.
4. Kohdista tukivarsi (A) niin, etta pisaran muotoiset reiata ovat kohdakkain valikappaleissa (N tai P) olevien reikien kanssa.

HUOMAUTUS: Väärankokoisten ruuvien käytto saattaa vahingoittaa näytöa. Oikeankokoiset ruuvit kiertyvat helposti ja kokonaan näytössa oleviin reikin.

1. Ruuvaa ruuvit (J tai K) mahdollisten aluslevyjen (L), pisaran muotoisten reikien ja valikappaleiden (N tai P) lapi nayttoon. Kirista kaiki nelja ruuvia. Alä kirista ruuveja liian tiukalle.
2. Siirry kohtaan TUKIVARREN ASENTAMINEN SEINÄLEVYYN.

JOHTOJEN KOTELOIMINEN HUOMAUTUS: Varmista, etta johdot ovat sen verran lösällä, etta näytöä voi likuttaa ja etteivät johdot jää puristuksiin suojalistojen (E) tai ruuvien (R) vällin. 1. Aseta johdot huolellisesti tukivarren (A) alaosassa oleviin rakoihin. 2. Asenna kukin suojalista (E) kahdella ruuvilla (R).

5

ASENNON SÄÄTÄMINEN VARoitUS: Jos sātömekanismia lösynnetään tai kiristetään liikaa, siitä saattaa aiheutua henkilövahinkoja tai laite saattaa vahingoittua. 1. Kun haluat sātää kallistusta, niveliä tai käantókulmaa, lösää hieman sātönuppia (kierrä nuppia vastapäivään näytön takaa katssottuna), aseta näytö haluttuun kulmaan ja kiristä sātönnpi uudelleen. 2. Voit sātää varren pituutta lösäämälä tai tiukentamalla sātöruveja kuusiokoloavaimella (S). Sādä ruuveja VAIN sen verran kuin on tarpeen halutun tuloksen saavuttamiseksi.

MONTOWANIE PLYTY SCIENNEJ NA SCIANIE

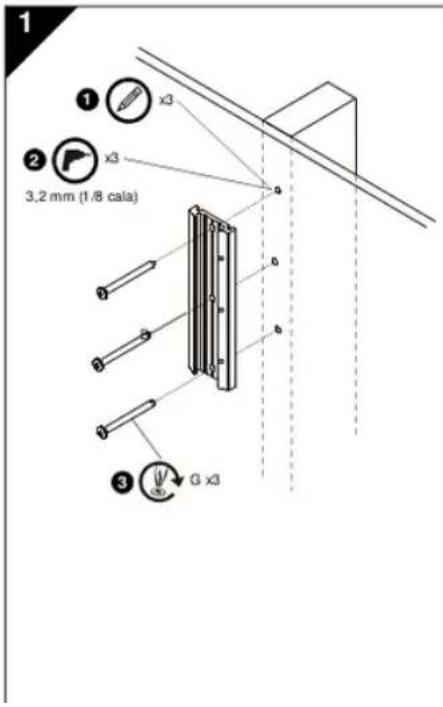

Montaţă na slupie drewnianym
